Чем отличаются строительные леса от вышек тура

Какие бывают виды строительных лесов

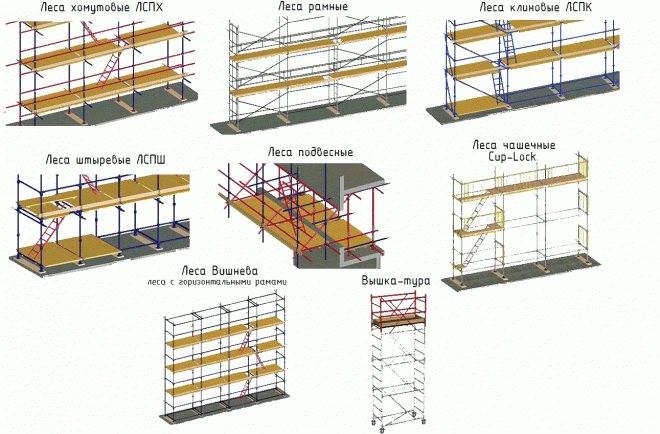

Существуют разные виды строительных лесов. Среди наиболее распространенных вариантов конструкции можно выделить:

Виды строительных лесов из дерева

  • Хомутовые. Сборка деталей производится на специальные хомуты.
  • Клиновые. Монтаж производится при помощи фланцевого узла, в котором расклиниваются горизонтальные элементы.
  • Рамные. Конструкция представляет собой набор заранее собранных рам, закрепляемых на месте болтовыми соединениями.
  • Штыревые. На вертикальных стойках приварены гнезда, в которые вставляются крепежные элементы — штыри.
  • Подвесные. Монтируются с опорой на кронштейны, укрепленные на стене здания.
  • Струнные. Разновидность подвесных, имеющих опору в верхней части конструкции.

Кроме того, существуют деревянные строительные высотные приспособления, имеющие ограничения по несущей возможности, использующиеся на невысоких объектах.

“Завод Союз РИЗ” lesavyshki.ru производит строительные рамные леса, вышки-туры,
а также хомутовые леса различного размера и комплектации. Оставить заявку можно по телефону 8 499 444 31 37 или по электронной почте info@lesavyshki.ru.





Комплектующие детали к инвентарным строительным лесам

Все типы сооружений имеют определенные комплектующие детали, обеспечивающие соединение, укрепление, разнообразие функционала и мер безопасности для рабочих. В состав комплектующих входят:

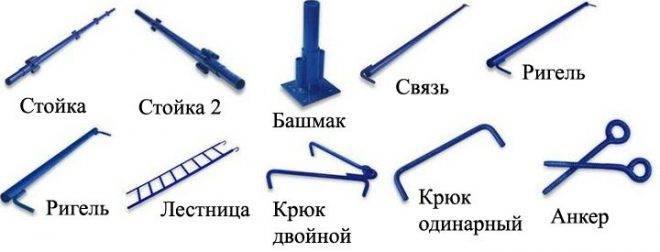

Комплектующие детали к строительным лесам

  • Стойки.
  • Связи.
  • Ригели.
  • Анкерные соединения.
  • «Башмаки».
  • Ограждения.
  • Настилы.
  • Лестницы.
  • Крепежные элементы (клинья, хомуты).

Детали изготавливаются из труб разного диаметра, отдельные неразборные узлы связываются электрической или газовой сваркой. Для связки остальных элементов используются болтовые соединения.

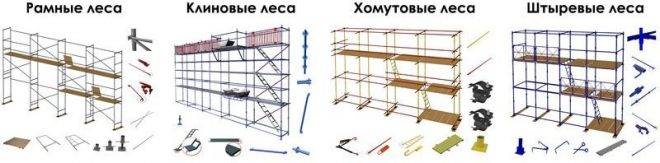

Комплектующие разных видов лесов

Комплектующие и сборка

Строительная передвижная вышка-тура-это собираемая на месте применения конструкция модульного типа, которая состоит из ряда стандартных секций (их количество определяет функциональность изделия). В сравнении со строительными лесами, вышки–туры отличаются мобильностью применения и меньшими трудозатратами при сборке. При перемещении вышки-туры на новое место, нет необходимости в её разборке.

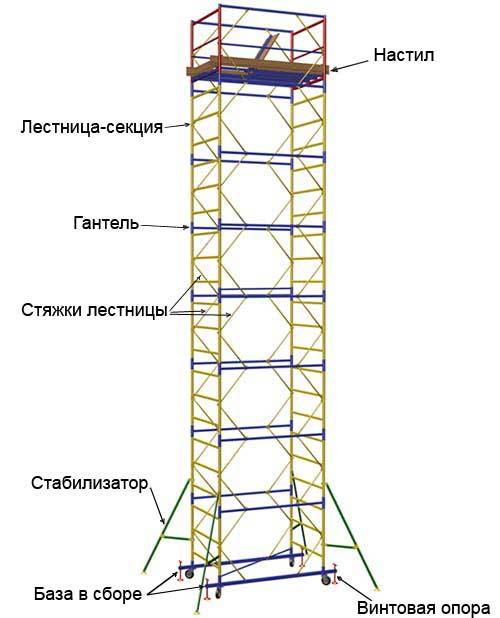

Модульная конструкция передвижной строительной вышки включает в себя:

  1. Регулируемые по высоте вертикальные опоры с фиксирующими элементами.
  2. Горизонтальную стальную раму.
  3. Соединительные гантели.
  4. Диагональные брусья, служащие для повышения жёсткости и крепления поручней.
  5. Поручни безопасности.
  6. Настил (он может быть с люком, а может быть и без него).
  7. Винтовые домкраты, которыми регулируется высота опор.
  8. Колёса.
  9. Съёмные перила.
  10. Стабилизирующие опоры (необходимы, если конструкция предназначена для проведения фасадных работ вне помещения).

Достоинством вышек-тур является их универсальность. Большинство конструкций разработано согласно методическим рекомендациям ЦНИИОМТП, и позволяют в течение короткого промежутка времени собрать вышку с суммарной высотой от 2400 до 21600 мм. При этом расстояние между отдельными секциями изделия составляет 2 м, а параметры каждой рамы выбираются из следующего диапазона размеров, мм:

  • По длине – 1500, 2000, 3000;
  • По ширине – 1000, 1400.

Модульность конструкции предусматривает установку одновременно нескольких площадок, которые расположены на разной высоте, что бывает необходимым для работ со сложными экстерьерами зданий. Сечение профильных стальных труб, из которых собираются все модели строительных передвижных вышек-тур, изготавливаются из высококачественных строительных сталей. В частности, для всех несущих элементов используется сталь 20 по ГОСТ 1050 (допускается применение стали Ст.3сп), а для изготовления элементов крепления – стали Ст. 3сп или Ст. 3пс по ГОСТ 380). Профильные трубы, из которых изготавливаются вертикальные опоры вышек-тур, могут быть алюминиевыми, но должны соответствовать техническим требованиям ГОСТ 10704.

Технические требования к производству рассматриваемых изделий следующие:

  1. Климатическое исполнение У по ГОСТ 15150, с сохранением функциональной способности до температур -40°С включительно.
  2. Все монтажные элементы не должны иметь поверхностных повреждений: вмятин, сколов, резьбовых частей и т. п.
  3. Расчётная нагрузка на раму не должна быть менее 200 кг/м2, а на перила – 70 кг (сосредоточенная статическая нагрузка).
  4. Все элементы конструкции строительной передвижной вышки подлежат проверке на ударную вязкость, которая для граничной температуры использования изделия не может быть меньше 105 Дж/м2.

Далее будут рассмотрены конструктивные особенности основных узлов вышки-туры.



Чем отличаются строительные леса от вышек тура

Стационарные леса и мобильные вышки туры являются строительным оборудованием, позволяющим качественно, удобно и безопасно выполнять работы на высоте. Отличия вышек тур от строительных лесов в их функциональности и возможности проведения работ в ограниченном пространстве. Стационарные леса могут устанавливаться и закрепляться по всему периметру работ, а мобильность вышек тур позволяет перемещать рабочие помосты на новые участки.

Строительные леса завода lesavyshki.ru являются профессиональным оборудованием, позволяющим проводить кладку, отделку, ремонт и реставрацию фасадов на высоте до 100 м. Вышки туры из-за конструкционных особенностей имеют ограничения по грузоподъемности (до 250 кг/м2) и высоте (20 м). Модификации тур позволяют использовать их как в профессиональном строительстве, так и в частном хозяйстве.

Преимущества и недостатки

Вышка пригодится для ремонтных работ на крупных строительных площадках, в загородном доме и даже квартире. Однако если предстоят масштабные работы, разумнее предпочесть другой вид лесов с широкой рабочей площадкой – вышку-туру придется многократно перемещать вдоль периметра.

Среди других плюсов конструкции можно назвать:

Размещать вышку-туру можно на любой поверхности, но желательно выбирать достаточно ровное, без видимых изъянов основание.

Из недостатков вышки отмечается невозможность размещения на рабочей площадке большого числа строительных материалов из-за нешироких платформ. Для изменения высоты исходной конструкции требуется время на сборку дополнительных секций.

Вышка тура: характеристики

Существует много разновидностей вышек тур. Несмотря не внешнее сходство, они отличаются максимальной отметкой монтажа, несущей способностью, габаритами рабочих площадок и высотой установки настила. Если основные технические характеристики сооружений на колёсах свести к общему показателю, получится такой диапазон:

  • Предельная отметка монтажа – от 2 до 40 метров
  • Несущая способность рабочих площадок – до 200 кг/м²
  • Ширина настила – от 0,5 до 1 м
  • Размеры несущих стоек – диаметр 42 мм, толщина стенок от 2,5 до 2,8 мм
  • Цена – от 6,5 тыс. руб. за одно сооружение
  • Вес изделия – от 80 до 553 кг

Основным достоинством вышек тур является их мобильность и небольшой вес. Сооружение собирается из сварных рам с перекладинами и горизонтальных и диагональных связей. Весь каркас закрепляется на колёсной базе. Колёса этих конструкций снабжены фиксирующими элементами, что придаёт устойчивости. При монтаже сооружения на неровной площадке и территории с уклоном используются откидные стабилизаторы.

Преимущества передвижных средств подмащивания:

  • Мобильность
  • Высокая устойчивость даже на неровном рельефе
  • Возможность использования на лестничных клетках
  • Безопасность
  • Высокая скорость сборки и разборки
  • Лёгкость конструкции
  • Сооружение позволяет проводить работы на отметке 40 м

Строительные леса: плюсы, минусы и предназначение

Рассмотрим главные черты и особенности строительных лесов классического типа. Они представляют собой многоярусные стационарные конструкции. Ярусы соединены между собою лестницами, что дает возможность работать на разной высоте целой группе людей. Устанавливают леса подобного типа вдоль стен. Строительные площадки выдерживают значительный вес, что позволяет размещать на них больше число материалов.

Устройства незаменимы для проведения отделочных, малярных и других видов работ, когда есть необходимость охватить сразу большую площадь, поэтому чаще всего их используют в профессиональном строительстве.

Оборудование этого типа востребовано при:

Монтаж оборудования требует большего внимания и дополнительного оснащения. Ввиду малой подвижности их до начала работ устанавливают на подготовленной площадке и фиксируют.

Из главных преимуществ выделим особую прочность конструкции, которая способна выдерживать вес специалистов и строительных материалов. Перемещение между ярусами и поднятие инвентаря на высоту не требует усилий.

К недостаткам относятся:

Также крупные габариты затрудняют проведение работ на площадках небольшого размера. В этом случае стоит отдать предпочтение мобильным вышкам-турам.

Леса строительные

В профессиональном строительстве пользуются трубчатыми строительными лесами, изготовленными в промышленных условиях из нормальной стали и позволяющими поднимать людей и стройматериалы на большую высоту, обычно до 40м.

Клиновые леса используются при строительстве, отделке и ремонте высотных зданий или других конструкций, имеющих высоту до метров.

Строительные леса во многом облегчают процесс сооружения различных объектов, обеспечивая эффективность и достойное качество труда рабочих.

Важно сделать правильный выбор в пользу того или иного вида лесов, чтобы достичь наилучшего результата в строительстве какого-либо объекта. Так, для работ на малых высотах с небольшой нагрузкой отделочные или фасадные работы можно выбрать более легкие системы — рамные, штыревые леса или вышки-туры, а для возведения высотных зданий лучше использовать более сложные конструкции лесов — клиновые или хомутовые.

Элементы крепятся с помощью клинового соединения. Сама конструкция составлена из металлических труб, как в детском конструкторе. Вертикальные элементы имеют фланцы круглой формы с отверстиями, на горизонтальные приварены держатели, которые имеют элемент с отверстием и клин.

У диагонального элемента труба на концах сплющена и имеет поворотный держатель с клином. Клиновые леса обладают достаточно большой грузоподъемностью, на них можно разместить не только строителей, но и необходимые инструменты и даже строительную технику.

По сравнению с иными конструкциями лесов клиновые не несут нагрузки на здание, поэтому их предпочтительнее использовать при реставрационных работах.

Могут использоваться для зданий и сооружений различных геометрических форм. Для этого необходимо дополнительно использовать поворотные хомуты. Их также можно применить для сборки передвижных павильонов, концертных сцен, зрительских трибун, для внутренней отделки или ремонта высоких залов концертных, театральных и др. Штыревые леса можно применять на отделке и ремонте фасадов зданий, на высоте до 40 метров.

Рамные леса

Также штыревые системы удобны для оштукатуривания зданий. К плюсам такой конструкции можно отнести легкость сборки и разборки, а также тот факт, что они могут использоваться для фасадов любых геометрических форм и схем, в том числе с балконами, нишами, арками, выступами и другими элементами.

Рамные строительные леса отличаются быстротой сборки, низкой ценой и относительно малым весом. К недостаткам относится недостаточная жесткость конструкции при использовании.

Основные принципы построения строительных лесов

Для обеспечения необходимой жесткости для рам стали использовать круглую трубу, плавающие переходные патрубки заменены жестко вваренными, диагонали максимально приближены к торцам рам. Для усиления жесткости используются диагональные и горизонтальные связки, со стороны стены крепятся горизонтальные связи, с внешней стороны лесов диагональные связи устанавливаются в шахматном порядке и чередуются с горизонтальными.

Максимальная нагрузка допускается кг на кв. Высота лесов может достигать м. Хомутовые строительные леса можно использовать, как универсальные, так как в них легко можно подобрать необходимые размеры ярусов, уменьшать или увеличивать размеры рабочей зоны.

Их удобно использовать при ремонте зданий нестандартной формы. Их высота может достигать метров, максимальная нагрузка в стандартном варианте — до кг на кв.

В этой статье: как сделать деревянные леса; виды и характеристики металлических лесов; требования к конструкции строительных лесов ГОСТ ; порядок сборки строительных лесов; как собрать вышку-туру; цены на строительные леса и вышки-туры; как выбрать строительные леса. Тысячу-другую лет назад, когда появилась потребность строить здания высотой более двух этажей, потребовались и полноценное строительное оборудование для подъема строителей на эту высоту с тем, чтобы они могли относительно свободно работать на ней. Именно так появились первые строительные леса, обязанные своим названием дереву, из которого создавались изначально.

Фиксацию элементов в таких лесах делают с помощью хомутов, поворотных и неповоротных. С помощью поворотных хомутов диагональные связи можно соединять с вертикальными стойками под различными углами. Глухими неповоротными хомутами крепят вертикальные и горизонтальные балки под прямым углом.

Хомуты для строительных лесов затягиваются с помощью пары винт-гайка.

Строительные леса на колесах

Вышка-тура — это мобильная (снабженная колесами) сборно-разборная конструкция строительных лесов, которая используется для высотных работ, в случаях, когда применить обычные лестницы невозможно ввиду необходимости размещения строительных материалов в зоне проведения работ. В отличие от обычных лесов использование вышки-туры предполагает ряд преимуществ:

  • Удобство транспортировки (малое количество деталей и сравнительно небольшая масса позволяет использовать менее грузоподъемный транспорт).
  • Скорость и удобство сборки (благодаря простому алгоритму монтажа собрать конструкцию за 20 минут).
  • Мобильность (вышка-тура обладает колесами, а это дает возможность быстро ее перемещать).
  • Возможность размещать инструменты и строительные материалы в зоне проведения работ.

Таким образом, вышки-туры сочетают в себе преимущества стационарных строительных лесов и приставных лестниц, обходя недостатки каждой из этих конструкций.

Сфера применения вышек-тур достаточно широка: это могут быть фасады зданий, помещения внутри зданий, резервуары, монтаж временного оборудования при проведении съемок или концертов.

Конструктивные особенности вышки-туры

Вышка-тура представляет собой мобильную сборно-разборную металлическую конструкцию, которая обычно изготавливается в виде башни с рабочей площадкой в верхней части. Функциональное назначение изделия – размещение рабочих, материалов и инструментов для выполнения различных работ на высоте.

Наиболее часто материалом, используемым для производства, выступает алюминий. Уникальные свойства этого металла в сочетании с мобильностью конструкции обеспечивают вышке-туре ряд характерных особенностей. Главными из них выступают: легкость, удобство передвижения по объекту, долговечность и доступная стоимость.

Основные выводы

Любая работа требует соблюдения правил охраны труда и особенно, если речь идет о работах на высоте с использованием средства подмащивания. И чтобы безопасно работать нужно знать, что это такое и разложит по полочкам каждый вид средств подмащивания, применять соответствующий для различных работ, правильно подбирая, основываясь на ГОСТ 24258-88 “Средства подмащивания. Общие технические условия” и Приказ Минтруд № 155н.
