Недостатки частичной замены электрической проводки
При выборе частичной замены электропроводки, проложив провода в одной из комнат, нужно будет запитать новые светильники и розетки от старой действующей распределительной коробки. Следует напомнить о том, что старая электрическая проводка обычно была из алюминиевых проводов. Если их напрямую соединить с новыми проводами из меди, возникнет электрохимическая несовместимость, что недопустимо.
Конечно, для этой цели можно приобрести специальные соединительные клеммы, которые представлены на современном электротехническом рынке в широком ассортименте. Но следует учесть все возможные трудности, связанные с их использованием.
К тому же в распределительной коробке может просто не быть свободного места для новых соединений либо старых соединений настолько много, что ломкие провода из алюминия потребуется подвергнуть перекоммутации.
Возникнут также и определенные сложности с равномерным распределением нагрузки и соответствием ей сечения электрических проводов в проводке. Если, к примеру, заменить в одной из комнат старую проводку, увеличив в ней общее количество «точек» и подключив новую проводку к уже имеющейся распределительной коробке, возникнет токовая перегрузка тех проводов, что питают эту коробку.
Все дело в том, что старая проводка практически во всех домах выполнена лишь одной питающей электрогруппой из алюминиевых проводов, сечение которых не соответствует значительной потребляемой мощности, а также количеству современных бытовых приборов.
В данном случае желательно запитать комнату, обойдя распределительную коробку. Для этого ее нужно подключить прямо к автоматическому выключателю в распределительном щитке.
Но даже такое решение нельзя назвать универсальным, так как провода, проложенные к электрощитку через весь дом (даже спрятанные в кабельный канал), вряд ли украсят жилище. А если в доме не планируется проводить ремонт, скрыть проводку в штробах не получится.
Таким образом, к минусам частичной замены электрической проводки можно отнести:
- увеличение мест коммутации электропроводки, что в будущем может стать потенциальным источником проблем;
- увеличение количества расходных материалов, поскольку все кабели надо будет сводить в распределительные коробки, а при полной замене они напрямую идут к электрическому щитку;
- повышение трудозатрат и, следовательно, стоимости замены электрической проводки в целом.
Прежде чем приниматься за частичную замену электропроводки, следует запастись инструментами. Для выполнения подобной работы понадобятся отвертки, перфоратор, болгарка, паяльник, клеммники, плоскогубцы, нож, уровень строительный, шпатель, а также фазоуказатель.
Замена проводки должна быть выполнена таким образом, чтобы в сети не возникало перенапряжение и не случались сбои. Следовательно, каждому прибору, включенному в сеть, должно хватать мощности.
Мощность напрямую зависит от сечения кабеля. Чтобы не ошибиться с выбором, следует произвести небольшой подсчет. Сначала сложить мощности всех бытовых приборов, которые планируется включать в сеть. После этого на каждый электроприбор необходимо дополнительно прибавить по 100 Вт, полученное в результате произведенных расчетов число разделить на 220.
Если итоговое число будет находиться в пределах 12—15, то для обеспечения всех приборов достаточной мощностью хватит проводки с сечением 1,5 мм2. Такой показатель является самым распространенным. Но в некоторых случаях результат получается более высоким. Здесь есть два варианта решения проблемы: проложить проводку большего сечения или провести от электрического щитка 2—3 линии кабеля. Второй вариант предпочтительнее, поскольку более толстая проводка сделает всю систему не слишком надежной и в результате вероятность сбоев будет велика.
Частичную замену электропроводки производят в несколько этапов. Сначала обесточивают жилище, затем еще раз проверяют, что ток действительно больше не поступает.
После этого заменяют проводку в выбранной комнате и подключают ее к распределительной коробке с помощью клеммников. Либо, как было сказано выше, запитывают новую проводку в обход распределительной коробки, проложив провода прямо к электрическому щитку.
Когда все провода уже подключены, их прячут в декоративные короба. В последнюю очередь монтируют розетки и выключатели.
Проблемы со старыми домами
Строительство хрущевок пришлось на 1958-1985 гг. в рамках урбанизации. Электролинии в них отличаются в зависимости от серии застройки:
- Здания периода 1963 года – места для распределительной коробки, штробления, соединения проводов оставались на усмотрение электрика;
- Панельные дома 1965 года – разводка провода и скрытая укладка осуществлялись в каналах панельных плит;
- Многоэтажки 1974 года – относятся к типовой постройке по требованиям Единого каталога стройдеталей. Проводку по причинам низкого качества каналов в плитах прокладывали в ниши под полом верхних этажей, выводя кабели через сквозную штробу перекрытия.

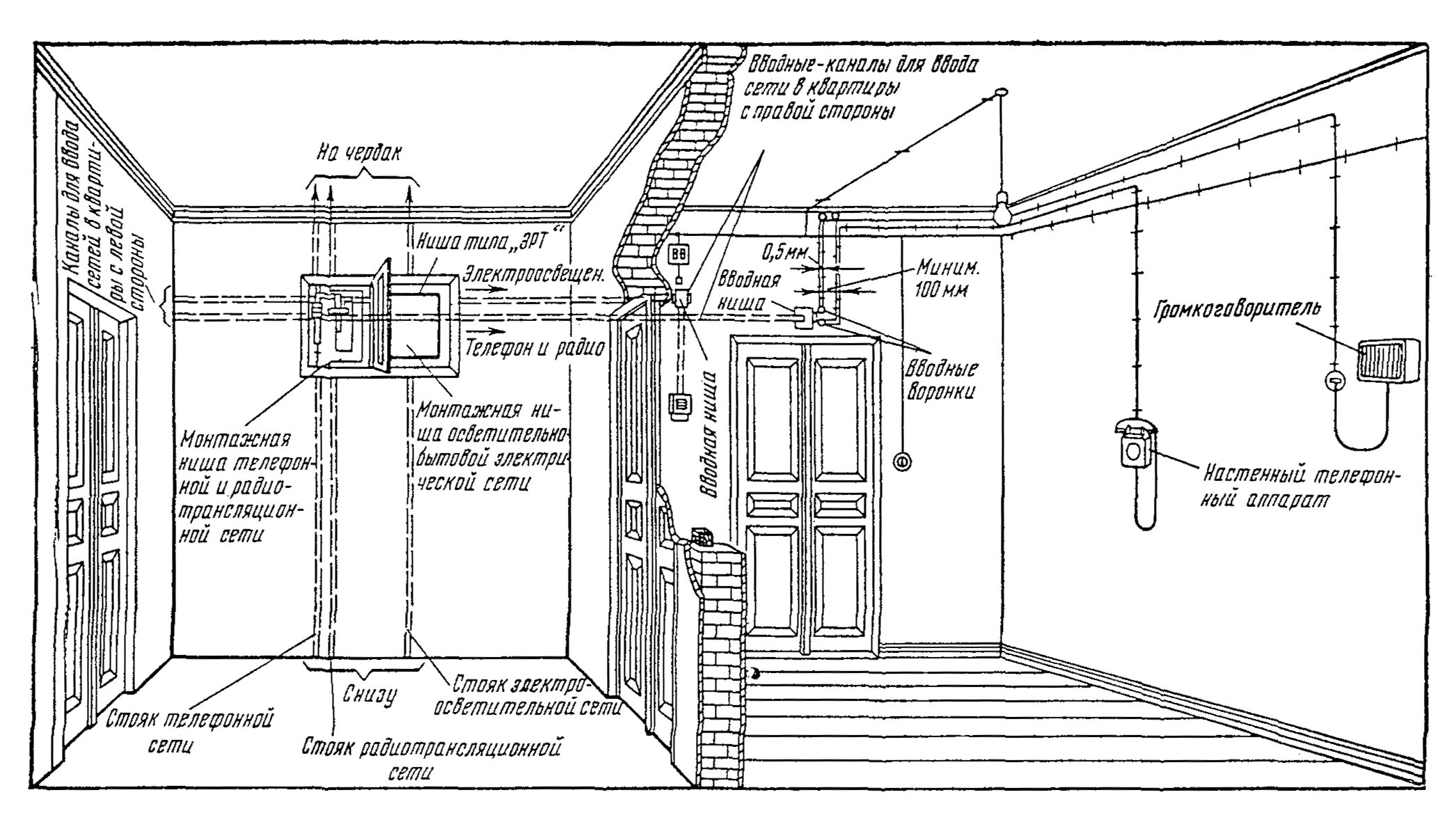

Типовые расположения каналов электропроводки В 60-х – 70-х гг. не предполагали такого количества электроприборов, поэтому сеть выдерживала максимальную нагрузку в 3,5 кВт. Суммарная мощность современных чайника и утюга составляет 4 кВт.

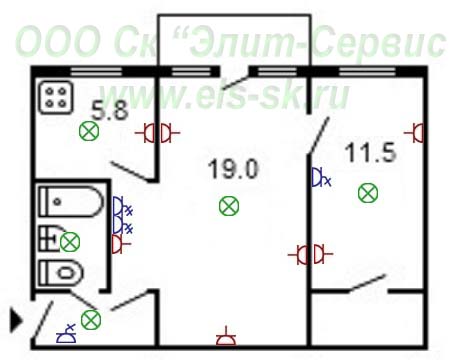

Схема электропроводки в хрущевке двухкомнатной стандартной планировки включала несколько ламп, утюг, радиоприемник. Алюминиевый кабель, популярный во времена Хрущева, также имел недостатки:
- со временем разламывался при незначительных изгибах;
- требовал полной замены 1 раз в 20 лет;
- под напряжением подвергался электрокоррозии, что становилось причиной возгораний.
В 1960-1980 гг. было принято заземлять электролинию по схеме с глухо заземленной нейтралью. В конце ХХ века в РФ принимается схема TN-C-S, которой хрущевки не соответствуют.
Полная или частичная замена?
Владельцам жилья приходится выбирать: частичная или полная замена электропроводки. Чем они отличаются? Частичный ремонт подразумевает изменения в отдельном помещении, смену лишь некоторых элементов (выключателей, розеток). Его плюсом является быстрота исполнения, минимум ущерба отделке, экономия средств. Его минусы: не решает задачу увеличения потребления электроэнергии; остаются участки, не отвечающие современным требованиям.
Частичная замена электропроводки в доме своими руками продолжает пользоваться популярностью у домашних мастеров, которые осознают огромный объем предстоящих переделок. Однако такой подход неверен. Специалисты рекомендуют проанализировать ситуацию:
- Степень износа сетей. Узнать ее несложно, если известна дата постройки дома. Чем старше строение, тем сильнее изношены коммуникации.
- Материал. Раньше монтаж электропроводки вели из алюминиевых проводов. Они безнадежно устарели, их, безусловно, необходимо менять на медные.
- Потребляемая мощность. Для подключения единичного прибора можно протянуть к нему дополнительную линию. Если мощности недостаточно для большого количества техники, потребуется капитальный ремонт.
Потребность полной реконструкции возникает при подключении техники, требующей заземления. Новостройки зачастую уже оборудованы заземлением, которое подведено к каждой розетке. Старые дома потребуют полной реконструкции системы электроснабжения.
При этом наличие минимальных теоретических знаний, представление о порядке подключения поможет контролировать реализацию запланированных мероприятий сторонними работниками.
Рекомендации эксперта по замене электропроводки
Выбор сечения проводников по расчетной нагрузке
Для начала необходимо подсчитать общее количество потребителей и определиться с их мощностью. Под потребителем подразумевается отдельный электрический прибор: лампочка, вентилятор, холодильник и т.д. Чтобы ничего не упустить, лучше нарисовать план квартиры и нанести на него места расположения бытовых приборов, осветительных приборов и розеток.
Порядок действий:
- Необходимо разделить все приборы по потребляемой мощности в квартире на 3 категории: освещение, приборы до 2 кВт и приборы свыше 2 кВт.
- Распределяем всех потребителей по линиям и наносим на схему. Под отдельной линией подразумевается группа потребителей, запитанная через отдельный автомат. Согласно требованиям ПУЭ на одной линии может быть не более 20 точек (лампочки, розетки и т.д.). Приборы с большой потребляемой мощностью (электропечи, кондиционеры, электрические котлы и т.д.) лучше подключать через отдельные автоматы в распределительном щитке.
- Подсчитываем суммарную потребляемую мощность каждой категории и рассчитываем токовую нагрузку.
- Выбираем сечение провода по таблице.
Сила тока определяется по формуле:
I=(P/U) х cosφ, где
I – сила тока, А U – напряжение, В P – потребляемая мощность, Вт cosφ – коэффициент мощности.
В данном случае cosφ можно пренебречь, так как его значение в бытовых электросетях стремится к единице. Таким образом, формула по определению токовой нагрузки приобретает следующий вид:
I=P/U
Пример: допустим, нам нужно определить токовую нагрузку электроплиты с максимальной потребляемой мощностью 4 кВт, которая подключена через отдельный автомат. Напряжение бытовой электросети – 220 В. Подставляя оба значения в формулу, получаем:
I=4000/220 = 18 (А)
Пользуясь таблицей, определяем: сечение провода для подключения электроплиты должно быть не менее 1,5 мм². Согласно ПУЭ соотношение сечения провода от величины токовых нагрузок должно соответствовать значениям, приведенным в таблице:
Открытая проводка Сечение кабеля Скрытая проводка
| Медь | Алюминий | Медь | Алюминий | |||||||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |||||
| 220 В | 380 В | 220 В | 220 В | 220В | ||||||||
| 11 | 2,4 | — | — | — | — | 0,5 | — | — | — | — | — | — |
| 15 | 3,3 | — | — | — | — | 0,75 | — | — | — | — | — | — |
| 17 | 3,7 | 6,4 | — | — | — | 1,0 | 14 | 3,0 | 5,3 | — | — | — |
| 23 | 5,0 | 8,7 | — | — | — | 1,5 | 15 | 3,3 | 5,7 | — | — | — |
| 26 | 5,7 | 9,8 | 21 | 4,6 | 7,9 | 2,0 | 19 | 4,1 | 7,2 | 14 | 3,0 | 5,3 |
| 30 | 6,6 | 11 | 24 | 5,2 | 9,1 | 2,5 | 21 | 4,6 | 7,9 | 16 | 3,5 | 6,0 |
| 41 | 9,0 | 15 | 32 | 7,0 | 12 | 4,0 | 27 | 5,9 | 10 | 21 | 4,6 | 7,9 |
| 50 | 11 | 19 | 39 | 8,5 | 14 | 6,0 | 34 | 7,4 | 12 | 26 | 5,7 | 9,8 |
| 80 | 17 | 30 | 60 | 13 | 22 | 10 | 50 | 11 | 19 | 38 | 8,3 | 14 |
| 100 | 22 | 38 | 75 | 16 | 28 | 16 | 80 | 17 | 30 | 55 | 12 | 20 |
| 140 | 30 | 53 | 105 | 23 | 39 | 25 | 100 | 22 | 38 | 65 | 14 | 24 |
| 170 | 37 | 64 | 130 | 28 | 49 | 35 | 135 | 29 | 51 | 75 | 16 | 28 |
Согласно требованиям ПУЭ номинал каждого автоматического выключателя не должен превышать 25А. Учитывая это, мощные электроприборы лучше запитывать через отдельный автомат. Ниже приведена электрическая схема однокомнатной квартиры:
В приведенном примере всего 4 линии. Ее преимущество – в простоте. Чем проще схема, тем ее легче обслуживать в процессе эксплуатации.
Разработка схемы электроснабжения
Для составления схемы планируемой электропроводки рекомендуется воспользоваться общим планом квартиры. Это позволит отметить требуемые места расположения розеток, выключателей и электрооборудования. Необходимо учитывать следующие факторы:
- общая нагрузка электроприборов;
- наличие охранной или пожарной сигнализации;
- необходимость в прокладке сетевых кабельных линий.
Крупные потребители электроэнергии рекомендуется подключать через отдельную розетку. Это может быть электроплита, сплит система и так далее. Линии освещения и розеток также лучше разделить. Можно воспользоваться типовыми схемами для двухкомнатных и трехкомнатных квартир.
Эксплуатационный ресурс
Электрическая разводка токопроводящих жил в хрущевке однозначно должна меняться, так как данные объекты вводились в эксплуатацию более пятидесяти лет назад. В те времена для электропроводки использовались алюминиевые кабели с резиновой изоляцией. Эксплуатационный ресурс таких кабельных линий составляет порядка двадцати лет.
Старая алюминиевая проводка
При самостоятельном выполнении замены разводки электрики в хрущевке следует учитывать, что в настоящее время для проводки используется исключительно медь. Медные кабельные линии обладают эксплуатационным ресурсом более сорока лет.
Разработка схемы электроснабжения
Для составления схемы планируемой электропроводки рекомендуется воспользоваться общим планом квартиры. Это позволит отметить требуемые места расположения розеток, выключателей и электрооборудования. Необходимо учитывать следующие факторы:
- общая нагрузка электроприборов;
- наличие охранной или пожарной сигнализации;
- необходимость в прокладке сетевых кабельных линий.
Крупные потребители электроэнергии рекомендуется подключать через отдельную розетку. Это может быть электроплита, сплит система и так далее. Линии освещения и розеток также лучше разделить. Можно воспользоваться типовыми схемами для двухкомнатных и трехкомнатных квартир.
Полная и частичная замена
Согласно стандартам до 1991 года щиток квартиры должен был иметь мощность 3,5 кВт. В современных условиях используются различные электроприборы, поэтому мощности уже недостаточно. Существует два способа поменять электрическую сеть.
Особенности и минусы частичной замены
Замена электропроводки в хрущевке гарантирует безопасное и полноценное пользование всеми современными бытовыми приборами Полная замена скрытой электропроводки в квартире-хрущевке сопровождается шумом, что может мешать спокойствию соседей. Трудоемкость работ по извлечению кабеля из всех стен под силу немногим хозяевам. Если советский алюминиевый провод в нормальном состоянии, можно заменять коммуникации частично
В процессе важно учитывать такие моменты:
- устанавливается новый автомат ввода на 7 кВт для защиты от коротких замыканий и обесточивания помещений;
- розетки, рассчитанные на нагрузку от 10-15 А, нужно заземлить;
- для прокладки используется изолированный медный провод с выдержкой тока от 2 до 5 А на каждый мм2.
Медь и алюминий гальванически не совместимы
К недостаткам частичной замены относятся электрохимическая несовместимость проводов из меди и алюминия, несоответствие сечения кабеля мощности современной бытовой техники. Часто в маленьких старых коробках не хватает места, а перекоммутация ломких алюминиевых кабелей требует определенных навыков.
Когда требуется полная замена
Старая проводка не выдерживает нагрузки включенных приборов Капитальный ремонт с демонтажем напольного покрытия, кардинальной переделкой стен предусматривает полную замену коммуникаций. Менять проводку полностью необходимо в следующих случаях:
- при единовременном включении бытовой техники появляется запах гари;
- розетки искрят, когда в них включаются приборы;
- у некоторых розеток отсутствует питание;
- происходит утечка тока через стену;
- провода ломаются, становятся менее гибкими.
Варианты укладки новых питающих линий
Укладка новых токопроводящих жил в хрущевке может вестись различными способами. Все зависит от конечного количества розеток и выключателей. Если вас устраивает действующее расположение указанных элементов, то можно протянуть новую проводку по старым кабельным каналам. Это можно сделать посредством фиксации нового кабеля к старому и дальнейшему вытягиванию старого проводника с другой стороны.
Для более качественной укладки новой электропроводки в действующие технологические отверстия рекомендуется использовать специализированные протяжные устройства. Если требуется поменять или добавить питающие точки, то следует использовать другие варианты прокладки токопроводящих жил в хрущевке. О них подробно поговорим в следующем пункте.
Поиск месторасположения и демонтаж старой проводки
Для выполнения новой электропроводки предварительно понадобится найти и демонтировать старые токопроводящие линии. В хрущевках схема прокладки электрики устроена посредством технологических отверстий в панелях. При этом прокладка проводников может быть выполнена не только в горизонтальном и вертикальном направлении, но и под углом. В большинстве случаев основная часть каналов проходит под потолком.
Первоначально потребуется отыскать все распределительные коробки. Они могут быть заштукатурены, заклеены обоями или закрыты специальным пластиковым кожухом. В однокомнатных квартирах может использоваться только одна распределительная коробка. Если соединительный короб заштукатурен, то для поиска понадобится простукать стены. Характерный пустой звук станет показателем нахождения коробки.
Демонтаж электропроводки
Оценив места расположения соединительных коробок, выключателей и розеток можно понять, как проложена старая проводка, после чего начать процесс демонтажа. Для этого достаточно вытянуть токопроводящие жилы из технологических отверстий. В некоторых случаях кабели могут быть прихвачены гипсовым раствором. Поэтому потребуется отыскать место нанесения гипса и выдолбить перфоратором.
Разработка схемы электроснабжения
Для составления схемы планируемой электропроводки рекомендуется воспользоваться общим планом квартиры. Это позволит отметить требуемые места расположения розеток, выключателей и электрооборудования. Необходимо учитывать следующие факторы:
- общая нагрузка электроприборов;
- наличие охранной или пожарной сигнализации;
- необходимость в прокладке сетевых кабельных линий.
Крупные потребители электроэнергии рекомендуется подключать через отдельную розетку. Это может быть электроплита, сплит система и так далее. Линии освещения и розеток также лучше разделить. Можно воспользоваться типовыми схемами для двухкомнатных и трехкомнатных квартир.
Опасность эксплуатации старой проводки
В настоящее время используется самая разнообразная электрическая техника в быту. В зависимости от функционала она обладает конкретным уровнем мощности. Старая проводка не рассчитана на выдерживание больших нагрузок. При одновременном включении нескольких электроприборов велика вероятность воспламенения электропроводки.
Электрощиток в старой пятиэтажке
К первоначальным признакам требуемой замены старых токопроводящих жил в хрущевке относятся:
- искрение и оплавление розеток в результате подключения приборов;
- проявление в помещении характерного запаха горелой изоляции;
- при подключении розеток или выключателей наблюдается обламывание концов провода;
- утечка тока через стены.
Дополнительные советы
Кабель всегда следует приобретать с запасом, чтобы, отрезая куски, всегда можно было дать небольшой припуск. Это позволит избежать ситуаций, когда при укладке провода в штробы не хватает нескольких сантиметров к месту расположения какой-либо розетки или выключателя.
Не стоит состыковывать два куска кабеля. Как бы надежно не был заизолирован стык, со временем он будет окисляться. Кроме того, при подключении мощного электроприбора место соединения непременно будет нагреваться.
В местах повышенной влажности (ванная комната, кухня, туалет) после прокладки электропроводки обязательно необходимо выполнить гидроизоляцию стен и потолка. Проникающая в микропоры штукатурки влага может со временем проникать к проводам и вызывать их окисление.
Не имея достаточно опыта, лучше не браться за выполнение такой серьезной работы, как замена проводки. Сэкономив на услугах электрика, через время можно потратить гораздо большую сумму, нанимая специалистов для исправления ошибок, допущенных при прокладке и подключении кабеля.
Планирование домашней электрики
Чтобы в процессе эксплуатации электронной техники и подключения ее из различных электрических точек не приводило к постоянным перезакладкам элементов сетей, чтобы не приходилось постоянно штробить стены квартиры, специалисты рекомендуют работы по обустройству электросети начинать с составления схемы электроснабжения. Пример схемы разводки и подключения электрооборудования можно увидеть на рисунке 1.
Рис. 1. Пример схемы электроснабжения квартиры
Такой чертеж, схему формируют «обратным порядком»: первоначально на план квартиры наносят всю используемую осветительную аппаратуру, силовую технику; далее, на основании мощностных расчетов, выбирают схему разводки проводников, сечение проводов, защитные устройства.
Силовая часть
Силовая часть электросети включает в себя мощное оборудование, применяемое в квартире: духовые шкафы, печи, нагревательные баки, кондиционеры. Для их подключения выделяют отдельные мощные линии, защищаемые отдельными защитными автоматами (УЗО). Такой способ проектирования позволит более безопасно эксплуатировать технику в квартире и более эффективно производить ремонтные работы в сетях электропроводки.
Осветительная часть
Следующий блок электрической схемы квартиры – осветительная часть. Здесь есть два варианта проектирования:
- одна группа;
- несколько групп осветительной техники.
Первый тип схемы используют в небольших по площади помещениях, оснащаемых относительно малым количеством приборов освещения. Второй метод цепи освещения более распространен. Пример такого подключения приведен на рисунке 2.
Рис. 2. Схема проектирования нескольких групп освещения в квартире
Если в комнате, кроме элементов освещения, есть необходимость использования блоков питания, трансформаторов, их также рекомендуют включать отдельным электрическим контуром с отдельным УЗО.
Крупная бытовая техника
В любой квартире место, где сконцентрировано большое количество бытовых приборов, это кухня. Большинство из них продолжают работать тогда, когда человек непосредственно не использует их. Это холодильник, электрическая плита, хлебопечь, другое. Для корректной работы техники и постоянной защиты сети от перегрузок и короткого замыкания специалисты при разработке схемы электросети квартиры рекомендуют выделять отдельную линию. Такие подключения выполняют прокладкой электропроводки увеличенного сечения и установкой УЗО высокой степени нагрузки.
Делим электрическую сеть на группы
Сейчас же по порядку рассмотрим каждую комнату в отдельности и разделим нашу электрическую сети на группы. Делается это для того, чтобы при возникновении аварийной ситуации вы не остались полностью без электричества.
В квартирной электропроводке есть такие потребители, для которых желательно, а в некоторых случаях обязательно, отвести отдельную линию от щита. Кабель в таких случаях начинается в щите и заканчивается одной розеткой, в которую воткнут определенный потребитель. Это такие приборы как
- Стиральная машина
- Электрическая духовка и плита
- Кондиционер
- Бойлер
Для указанных электроприборов, если они у нас есть, мы выделяем в щите отдельный автомат и ведем отдельный кабель. Оставшихся потребителей мы можем организовать в группы для более комфортного использования.
