Схема отопления из полипропиленовых труб своими руками

Минусы данной разводки

• отсутствие возможности регулировать температуру нагрева в разных частях разводки. Ее вообще сложно регулировать, так как уменьшение температурного режима в начале разводки приведет к получению минимума температуры в конце;если разница температур между верхней точкой разводки и низом стояка велика, то внизу может понадобиться установка отопительных батарей с большим количеством секций и площади, чем в начале стояка.для нормальной работы необходимы сильные насосы, повышаются расходы на нагрев котлов, увеличивается эксплуатационная изнашиваемость, есть необходимость в частом пополнении водой.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

• раскладка элементов согласно схеме;
• сварка или пайка труб;
• соединение с помощью фитингов;
• присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

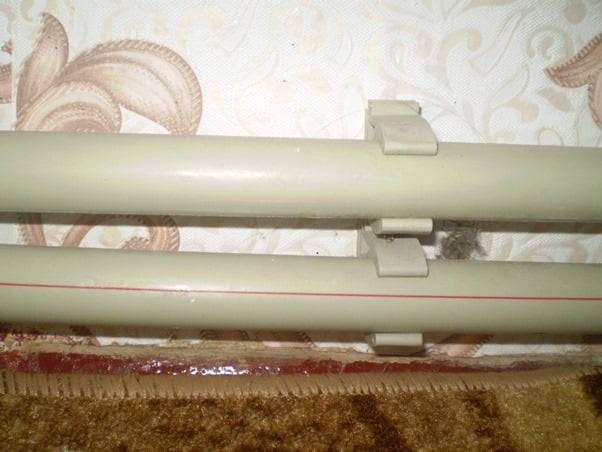

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

• однотрубная или двухтрубная;
• двухтрубная с горизонтальной разводкой;
• двухтрубная с вертикальной разводкой;
• коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

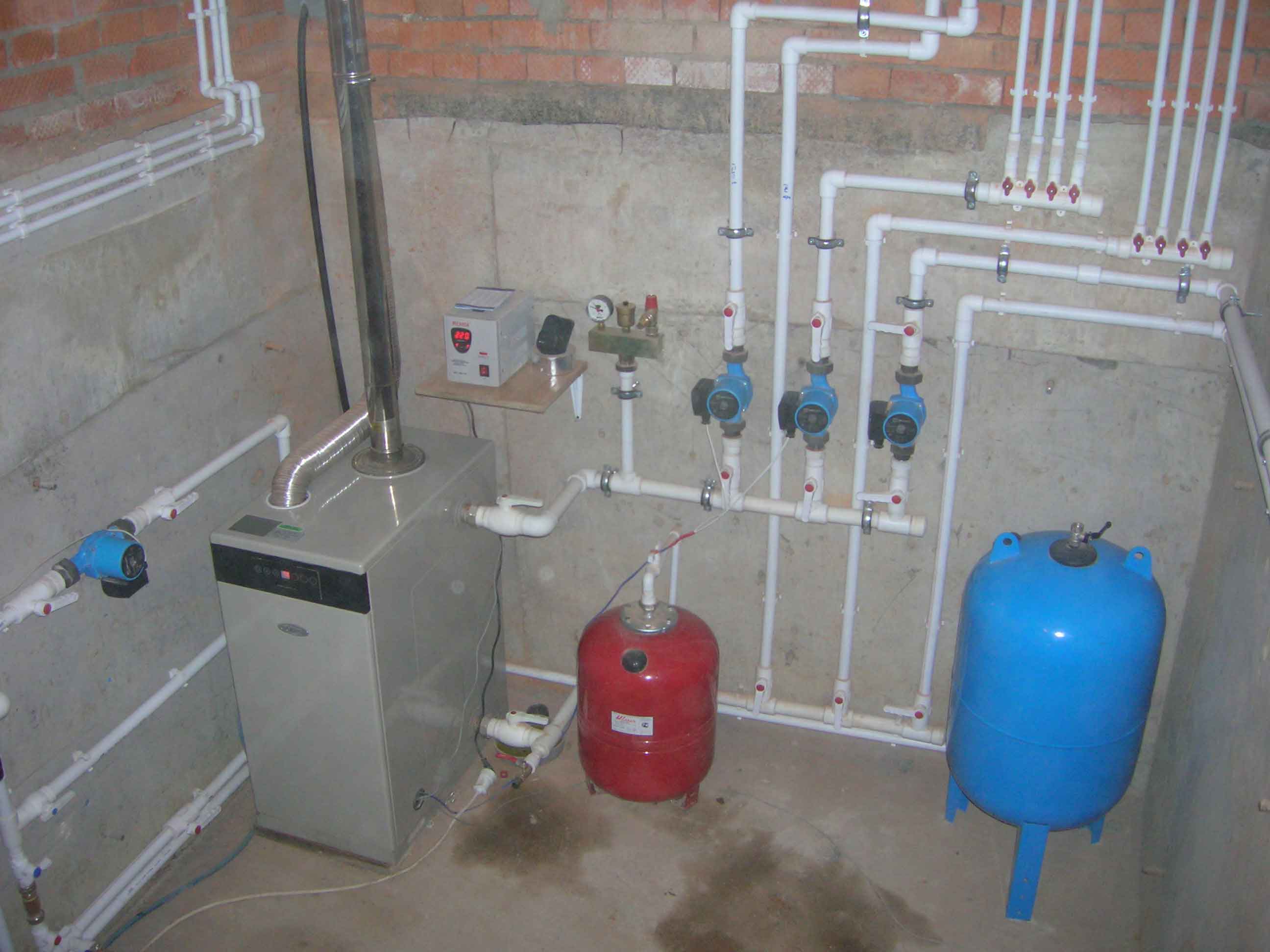

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Просмотров:
1 370

Пошаговая инструкция по сборке и установке

Для качественного и правильного монтажа необходимо распланировать схему разводной системы, на которую необходимо опираться во время рабочего процесса. Сборочные работы с трубами состоят из несколько шагов:

1. Исполнение точной схемы.
2. Произвести расчет отрезков труб необходимой длины, поэтапно для каждого участка. После чего устанавливается тип подходящего фитинга.
3. Нужно знать время сварки труб при их соединении. Зависит оно от диаметра и типа трубы, об этом необходимо прочесть в инструкции или уточнить у продавца. Перед работой трубы занесите на некоторое время в помещении, для выравнивания их температурных показателей.
4. Отметки мест обреза удобно наносить при помощи маркера.
5. Относительно поверхности, необходимо делать перпендикулярные разрезы специальными ножницами.
6. Места среза протираются спиртовым раствором, следите за чистотой трубы – используйте сухую тряпку.
7. Подберите насадку из аппарата для спаивания, которая подходит диаметру устанавливаемой трубы. Обезжирив ее, поставьте горизонтально и произведите нагрев до 256 градусов.
8. Труба с фитингом помещается в нагревательные отверстия, и через определенный промежуток времени вынимаются, труба вставляется в соединительный элемент фитинга и придерживается несколько секунд. Соединения не должны подвергаться механическому воздействию до полного остывания.

При помощи данного способа производиться спайка остальных труб всей сети отопительной системы. Отопление из полипропиленовых труб своими руками необходимо укреплять при помощи клипс, тогда не будет провисания труб. Теплоноситель для данного материала должен не превышать 60 градусов тепла.

Основные характеристики

Перед тем как купить эти коммуникационные приспособления, Вам нужно рассчитать, какими показателями должен обладать трубопровод. Система отопления из полипропиленовых труб имеет такие характеристики:

1. Высокое давление (от 10 атм);
2. Герметичность;
3. Гибкость.

Маркировка полипропиленовых труб поможет Вам сделать правильный выбор для того, чтобы организовать отопление, в ней указаны диаметры, коэффициенты и тип армоволокна

Внимание сразу нужно обратить на цифру, следующую за PN – это обозначение максимального давления в трубах при температуре от двадцати градусов. Большой популярностью пользуются трубы PN 25, PN 20, PN 16

При этом для обеспечения отопления небольшого одноэтажного здания можно купить трубы PN 10. Согласно ГОСТ, полипропиленовые трубы имеют свое уникальное обозначение для горячего и холодного водоснабжения. Если на Вашей коммуникации красная полоса – то она для отопления, если синяя – то, соответственно, для отвода холодной воды. Иногда на «теплых» трубах есть обозначение PPR. Такие трубопроводы могут работать в диапазоне от 10 до 90 градусов.

Фото: трубы для отопления

Помимо этого, производители обязаны в маркировке указать размер сечения, марку, номер партии и наименование компании. Общие характеристики полипропиленовых труб (могут изменяться в зависимости от марки), которыми обустраивается отопление:

1. Максимально допустимая температура до 150 градусов;
2. Плотность 0,8-0,9 грамм на кубический см;
3. Предел растяжения до 25 Ньютонов на мм, а предел прочности до 35;
4. Коэффициент теплового расширения – 0,15 мм;
5. Теплопроводность: около 0,24 Ватт/мС (DIN 52612, если покупаете DIN трубы);
6. Срок службы полипропиленовых труб для отопления – до 50 лет.

Видео по теме:

Чтобы правильно выбрать трубы из полипропилена, нужно обязательно проконсультироваться с мастером, каким термоволокном они должны быть укреплены. Этот показатель напрямую влияет на теплопроводность и долговечность коммуникации.

Пример маркировки полипропиленовых труб

Выбор достаточно большой, но при этом важно понимать: если Вы выберете не тот материал, то труба лопнет. Виды вставок для армирования:

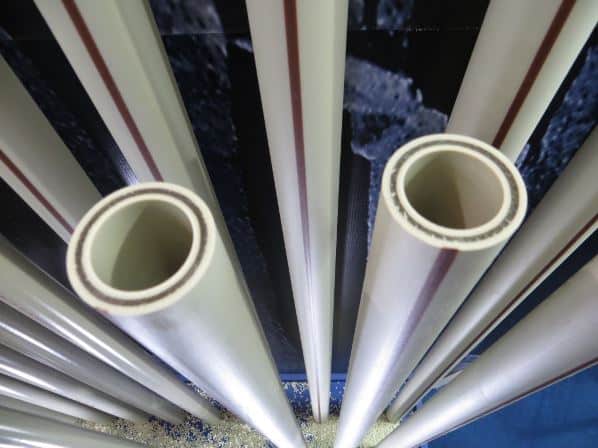

1. Стекловолокно;
2. Лист алюминия, перфорированный лист, сплошное покрытие металлом изнутри.

Водяное снабжение холодной водой использует в основном стекловолокно. При этом, прослойка материала присутствует только в середине полипропиленовой трубы. Алюминий применяется для укрепления труб отопления. Его можно увидеть в середине трубы, снаружи и внутри.

Полипропиленовые трубы армированные алюминием

При этом многие мастера советуют для отопления покупать трубы с алюминием. Они более долговечные, жесткие и лучше обеспечат герметичное соединение, чем армирование стекловолокном. Домашние мастера наиболее часто рекомендуют использовать коммуникации с алюминиевым армированием. Их проще подключить в стояк, к тому же они считаются самыми долговечными.

Таблица: как выбрать трубу из полипропилена

Монтаж трубопроводов из полипропиленовых труб

Прокладка полимерных трубопроводов с холодной и горячей водой начинается с подготовительных работ. Сначала продумывается расположение водоводов. Затем подготавливается специальный инструмент, приобретаются полипропиленовые трубы и соединительные элементы — фитинги.

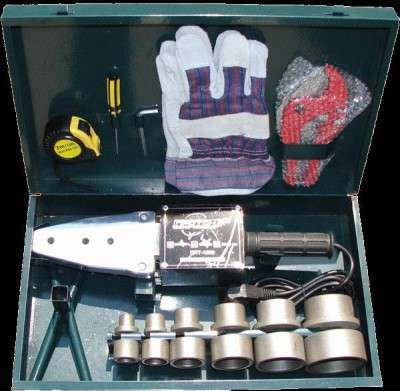

Монтажные приспособления приобретаются в собственность или берутся в аренду. Основным специальным инструментом является паяльник. По возможности также рекомендуется обзавестись труборезом.  Еще понадобится рулетка, маркер и гаечные ключи.

Последовательность

Монтаж полипропиленовых труб не требует особых действий от исполнителя. Хотя минимальные навыки работы с полипропиленом все же необходимы. В противном случае возникнут неприятности при эксплуатации водопроводной сети.

Монтаж выполняется в следующей последовательности:

• отрезают отрезки труб требуемой длины;
• удаляются с торцов деталей заусенцы;
• подготавливаются нужные фитинги;
• на паяльник устанавливаются насадки требуемого диаметра;
• сварочный инструмент нагревается до температуры 260ºС;
• соединяемые элементы вставляются и надевают на нагретые насадки;
• полипропиленовые детали нагреваются расчетное время в зависимости от диаметра;
• стыкуемые элементы снимаются с паяльника и быстро соединяются между собой.

Во время пайки труба вставляется в фитинг до упора без прокручивания. Затем соединение фиксируется в неподвижном положении минимум на 30 секунд в зависимости от толщины стенок деталей. Действие позволяет получить герметичный стык после отверждения нагретого полимера.

Особенности

Рекомендуется полипропиленовые трубы прокладывать строго в горизонтальном и вертикальном направлении. Когда линии ХВС и ГВС размещаются рядом друг с другом, необходимо трубопровод с холодной водой укладывать выше горячей магистрали.

Полипропилен имеет меньшую жесткость по сравнению со сталью. Поэтому установка пластиковых труб проводится с использованием большего числа крепежных узлов.

Полипропиленовые трубы в конвекционных системах

Конвекционные системы из полипропиленовых труб очень популярны. Причина — легкость обработки материала, устойчивость к размерзанию, высокая герметичность, невысокая теплопроводность.

В «безнасосных» системах, выполненных по закрытому типу, при нагреве из воды выделяется много кислорода. Если магистраль выполнена из стальной трубы, она очень быстро покроется слоем ржавчины. Полипропиленовые изделия этого недостатка лишены. Направленный поток, движущийся по полипропиленовым рукавам, не встречает значительного сопротивления. На стенках ПП труб не образуются никакие отложения.

https://youtube.com/watch?v=5ixPbefe9p0

Выбор схемы разводки системы отопления

Существует несколько вариантов обвязки котла полипропиленом. Для каждого дома схема эта подбирается индивидуально. То, что в одном здании является оптимальным, в другом может быть малоэффективным.

Кроме того, системы обогрева по принципу движения воды делятся на: принудительные с гидронасосом и гравитационные (самотечные, естественные), есть еще классификация по устройству трубопроводов. Согласно их структуре они бывают одно- и двухтрубными, коллекторными лучевыми или аналогами с замкнутыми кольцами.

Что лучше: самотек или насос?

В гравитационном контуре нагретая вода к радиаторам от котла поступает самотеком. Горячий теплоноситель, имеющий высокую температуру, всегда стремится собою заместить более холодную жидкость. Эту систему обвязки котла отопления собрать проще всего. В ней помимо нагревателя присутствуют трубы из полипропилена, радиаторы и расширительный бак.

В варианте с верхней разводкой вода после нагрева поднимается в самую высокую точку – в расширитель, а уже оттуда спускается к батареям. После отдачи тепла она возвращается в котел, где снова подогревается, затем начиная новый цикл.

По такой схеме устроено отопление во многих домах в отечественных деревнях. Только там стоит печь на твердом топливе. Это самый простой и дешевый способ организации обогрева небольшого коттеджа. Однако он имеет ограничения как по количеству подключаемых радиаторов, так и по удаленности крайнего из них от водонагревателя.

Схема обвязки с естественным движением воды самая простая из всех возможных вариантов, в ней минимум узлов и точек соединения труб из полипропилена

Более сложна и дорогостоящая принудительная система. Однако она значительно упрощает создание в отдельных комнатах комфортных температур. В ней теплоноситель двигается уже за счет стимуляции ее движения насосом.

Выбор схемы разводки труб из полипропилена и самого котла тесно связаны. Система с естественной циркуляцией является энергонезависимой. Если водонагревателю в ней не требуется питание от электросети, то даже при перебоях с электричество дом будет обогрет.

В принудительной схеме насосу для работы нужно постоянное электроснабжение. Поэтому котел для нее лучше всего подбирать зависимый от электричества, который имеет дополнительные возможности. Но чтобы подстраховаться от проблем с напряжением, придется к ним прикупить резервный генератор или бесперебойник.

Какую схему отопления лучше выбрать?

Способов развести трубопроводы из полипропилена от котла до радиаторов отопления существует немало.

Но все эти схема делятся на:

• однотрубные;
• двухтрубные.

В однотрубных системах разогретая вода, поставляемая в качестве теплоносителя, подается и отводится одной трубой. В двухтрубных для подачи теплоносителя и обратки, т.е. отведения остывшей воды обратно в котел для нагрева, сооружаются отдельные магистрали.

По способу соединения рабочих компонентов отопительные контуры подразделяются на:

• тройниковые;
• коллекторные.

Тройниковые типы могут быть использованы как при самотечной, так и при принудительной циркуляции. Коллекторная схема может работать лишь при наличии циркуляционного насоса.

Однотрубная схема заведомо дешевле двухтрубной, но дальний в цепочки от котла радиатор в ней получает минимум тепловой энергии (+)

Однотрубный способ подразумевает прокладку одной закольцованной магистрали и последовательное подключение к ней батарей. В двухтрубной схеме от котла идут два независимых трубопровода с горячей водой и обраткой. И уже к ним подключаются радиаторы.

При коллекторной обвязке в систему встраивается один или два коллектора, с которых к каждой батарее прокидываются отдельные трубы. Также такой распределитель позволяет подсоединить к котлу «теплый пол», выполненный все из того же PPR.

Коллекторная разводка дает возможность создавать эффективные системы отопления для домов большой площади и разной этажности (+)

Использование коллекторов и раздельных стояков для каждой батареи приводит к значительному удорожанию как проектирования, так и монтажа. На этапе подготовки проекта приходится делать более сложные расчеты. А при сборке расходуется гораздо больший объем полипропилена. Но зато получается система, каждую часть которой можно отрегулировать под конкретные условия и требования.

Монтаж системы отопления из полипропилена

Подготовка к монтажу

На подготовительном этапе нужно выполнить следующие работы:

1. Составить проект отопления. Проектирование системы отопления является сложным делом, которое по силам далеко не каждому. На основании расчетов выбираются тип системы отопления, котел отопления, отопительные приборы, дополнительное оборудование и трубопроводная арматура. Составляющей частью проекта является спецификация материалов с указанием длины и диаметра труб, видов и количества фитингов
2. Приобрести материалы и инструменты
3. Установить самодельный котел отопления. радиаторы и дополнительное оборудование
4. В инструкции к паяльнику или справочной литературе выяснить время сварки и остывания применяемых труб, произвести контрольную пайку
5. Занести трубы и фитинги в помещение, чтобы они нагрелись до комнатной температуры

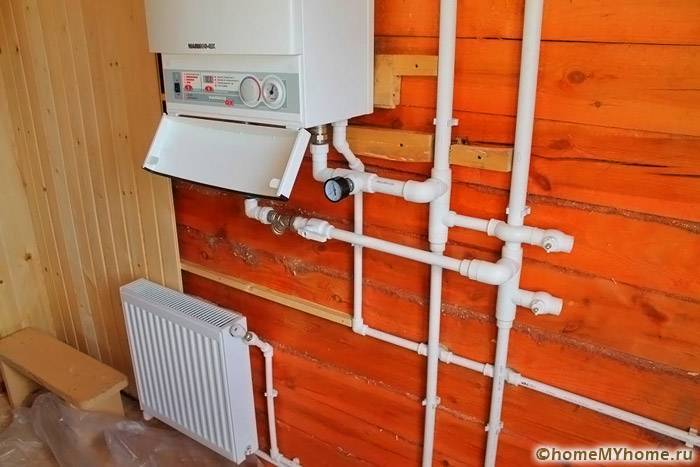

Способы прокладки труб

Трубы можно прокладывать открытым и скрытым способами.

В первом случае они крепятся к стенам на металлических или пластиковых кронштейнах.

Во втором — прокладываются в проделанных в стенах канавках (штробах) или за отделочными материалами (гипсокартоном, пластиком и т. д.).

Открытая прокладка отличается меньшей трудоемкостью, при этом обеспечивается доступ к трубам для ремонта. При скрытой прокладке трубы не портят интерьеры комнат, но при необходимости к ним трудно добраться.

Монтаж труб отопления

Работы должны вестись при температуре свыше +5 градусов. Обезжиривают насадки паяльника, паяльник разогревают до 260 градусов.

Монтаж ведут в следующей последовательности:

1. Трубы специальными ножницами или роликовым труборезом разрезают на части нужной длины
2. Если фольга расположена близко к наружной поверхности трубы и мешает пайке, ее удаляют шейвером
3. Резцом удаляют заусеницы и снимают фаски
4. Места пайки обезжиривают спиртом
5. Пайку, особенно людям без опыта, лучше выполнять вдвоем
6. Отрезок трубы и фитинг одевают на насадки паяльника, выдерживают нужное время, снимают, без прокручивания соединяют и фиксируют на время, необходимое для остывания
7. Соединенные трубы крепят к стенам на клипсах через 50 — 70 см
8. Отдельные части трубопровода соединяют на месте с помощью переносного паяльника
9. Участки системы отопления продувают насосом для опрессовки. чтобы убедиться в отсутствии пробок (запаек), а готовую систему испытывают водой на отсутствие течей

При монтаже труб придерживаются следующих правил:

• Соблюдают проектные уклоны труб (0,02 — 0,06 от котла до последнего радиатора для прямой трубы и такой же уклон от последнего радиатора до котла для обратной)
• Обратную трубу прокладывают выше приемного патрубка котла отопления
• Во избежание перегрева полипропиленовые трубы соединяют с котлом через отрезок металлической трубы и прокладывают на удалении от нагревательных приборов
• Отопительные приборы подключают к трубам с помощью быстросъемных соединений — «американок»
• Трубы прокладывают таким образом, чтобы уменьшить вероятность механических повреждений, исключить попадание прямых солнечных лучей
• Между собой трубы соединяют с помощью муфт или «труба в раструб», в последнем случае раструб изготавливают расширением одного из концов трубы
• Трубы толще 40 мм паяют стык в стык

В целях соблюдения техники безопасности монтаж должен вестись в проветриваемом помещении, при работе с паяльником руки должны быть защищены перчатками.

Стоит отметить что в большинстве случаев осуществляется отопление частного дома газом. т.к. природный газ — самое доступное и экономичное топливо для частного дома, если вблизи поселка проходит газовая магистраль.

Также, помимо отопления, в частном доме должна быть предусмотрена канализация. Об особенностях ее обустройства читайте здесь .

Ну и конечно неотъемлемой частью частного дома является вентиляция. О том как правильно сделать вентиляционную систему описано в этой статье. Учтите, если она сделана халатно, то возможно быстрое появление грибка и плесени, дышать их спорами крайне не рекомендуется.

Поскольку расценки на монтажные работы зачастую превышают стоимость материалов, монтаж отопления из полипропилена собственными силами позволяет существенно сэкономить.

Опытные специалисты выполнят эту работу за один день, а начинающим лучше не спешить и тщательно следовать рекомендациям. Результат не заставит себя ждать — через несколько дней в вашем распоряжении будет эффективная система отопления, которая почти не нуждается в обслуживании.

Достоинства и недостатки материала ↑

Для того, чтобы не ошибиться с выбором необходимо тщательно изучить все характеристики и особенности того или иного материала. Не являются исключением и трубы из полипропилена. Они обладают рядом достоинств.

• Небольшой вес – этот качество значительно облегчает монтажные работы. Кроме того, применяя трубы полипропиленовые для отопления можно значительно снизить нагрузку на несущие конструкции дома.
• Долговечность – в системах холодного водоснабжения этот материал способен прослужить до 50 лет. Транспортировка по таким трубам горячих жидкостей снижает этот показатель до 25-30 лет.
• Стойкость к «зарастанию» — диаметр полипропиленовых труб для отопления всегда остается одинаковым. Гладкая внутренняя поверхность не позволяет солям откладываться на стенках трубопровода, а значит, просвет не уменьшается на протяжении всего эксплуатационного периода.
• Демократичная цена – этот материал находится в среднем ценовом сегменте, он вполне доступен для большинства потребителей, но самым дешевым его назвать нельзя.
• Стойкость к понижению температуры – это качество позволяет с успехом использовать пропиленовые трубы для отопления дачных домов, где хозяева не живот круглый год, а в зимнее время бываю только периодически. Дело в том, что обладая достаточной эластичностью, такая труба не лопнет, если жидкость внутри нее замерзнет.
• Низкая теплопроводность позволяет обойтись без изоляции труб, проходящих через не отапливаемые помещения или по улице. Отсутствие изоляции, в свою очередь предотвращает появление конденсата на внешней поверхности трубы.
• Стойкость к высоким температурам транспортируемой жидкости. Это позволяет использовать полипропиленовые трубы для отопления — характеристики температур теплоносителя колеблются от 90 до 100 градусов. А некоторые производители утверждают, что их трубы выдерживают кратковременное повышение температуры до 110 градусов.
• Отсутствие электропроводимости.
• Простота установки – систему отопления из полипропилена можно смонтировать в 2-3 раза быстрее, чем из металла.
• Звукоизоляция – это качество позволяет системе отопления работать абсолютно бесшумно. Вы не услышите звуков текущей воды и шума гидроударов.
• Эстетичность – даже если вы решили монтировать трубопровод классическим способом – вдоль стен, полипропиленовые трубы не испортят интерьера. Кроме того, они не требуют регулярного ухода (покраски). Качественный полипропилен не желтеет под воздействием температуры и на протяжении всего срока службы имеет привлекательный вид.

Как известно, «нет в мире совершенства». Не стали исключением и полипропиленовые трубы для отопления, недостатки у этого материала есть и заключаются они в следующем:

Упругость – полипропилен невозможно согнуть. Это значит, что для монтажа системы сложной формы придется использовать множество фитингов. А это не только повлияет на скорость выполнения работ, но и приведет к значительному удорожанию.

Устройства для диффузной сварки — сварочный аппарат абсолютно необходим, он позволяет сделать очень прочное соединение

• Необходимость пайки – соединение трубы и фитинга происходит при помощи специального паяльника. Этот процесс нельзя назвать сложным, но сам инструмент недешев. Необходимо сказать, что во многих городах паяльник для полипропиленовых труб можно взять в аренду за вполне умеренную плату.
• Большое линейное расширение – при повышенных температурах материал имеет свойство расширяться, что приводит к значительному удлинению трубы. Это затрудняет монтаж отопления из полипропиленовых труб внутри стены.
