Чистка газового котла АОГВ-11.6-3 своими руками: пошаговая инструкция по проведению чистки котла

Как собрать обратно котел АОГВ

Для обратной сборки котла сначала установите на место блок горелок, как это сделать, уже описывалось выше. Сразу соедините как положено все трубки, проверьте прокладки, чтобы они все были на своих местах и не изношенные, затяните винты и гайки.

Поставьте на место турбулизаторы. Канал теплообменника теперь чистый и снизу хорошо виден край газовой горелки. С установкой турбулизаторов ошибиться просто невозможно. Просто вставьте их в каналы, они удерживаются в них за счет расположенного сверху расширения центральной металлической пластины. Вставляйте так, чтобы пластина была сориентирована по радиусу цилиндрического теплообменника, то есть лопасти расположатся при этом примерно по касательной к окружности.

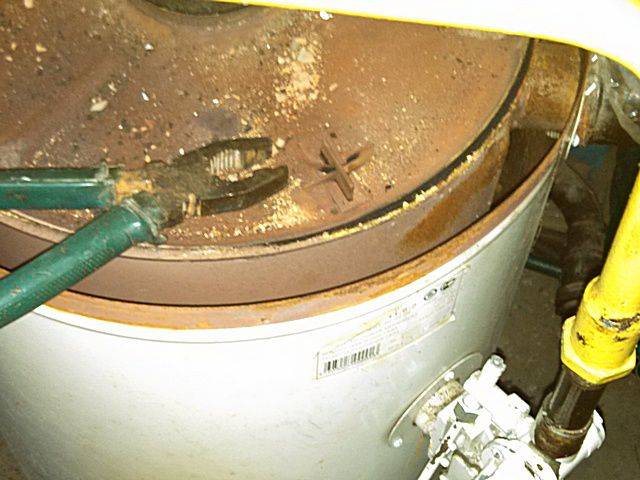

На следующем шаге поставьте на место крышку теплообменника. При этом проушины для фиксаторов должны войти в прорези крышки. Вставьте в прорези проушин металлические шплинты-клинья и несильно подбейте их с тыльной стороны. Крышка должна максимально плотно прилегать к теплообменнику. В завершение плоскогубцами разведите усики – и все, крышка будет надежно закреплена.

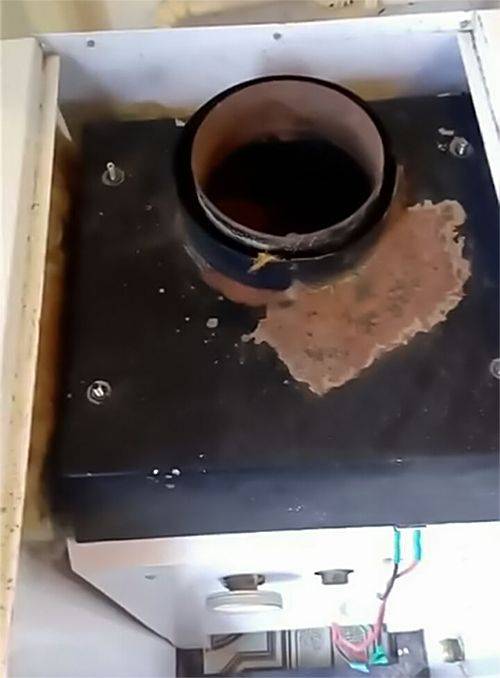

Далее установите на место верхнюю крышку котла. С ее правильным положением вам помогут сориентироваться отверстия от вышедших нормально саморезов. Если датчик тяги у вас не снимался и уже находится на своем месте, вам останется только подсоединить его трубку к тройнику и затянуть гайку для фиксации.

Завершите сборку котла установкой колпака. Подсуньте его под трубу, наденьте на ее раструб, он должен заходить очень плотно, затем аккуратно установите на место. Следите, чтобы три выступа на колпаке попали в соответствующие отверстия крышки котла. При этом вырезанное полукруглое окошко окажется над проходящей трубкой термодатчика.

После этого, разумеется, проверьте все соединения на герметичность и переходите к запуску котла. Если фитилек загорится сразу, а спустя 15 секунд сработает магнитный клапан, значит, пуск прошел хорошо.

Открывайте клапан подачи газа. Горелка должна зажигаться легко, а огонь гореть ровно, с одинаковой высотой языков пламени

Причем важно, чтобы языки пламени были направлены точно вверх, а не в стороны. Это значит, что автоматика сработала отлично, прочищенный котел работает как положено

Основные характеристики газовых котлов АОГВ-11,6-3

Напольные газовые котлы АОГВ-11,6-3 – это одноконтурные агрегаты с номинальной мощностью в 11.6 кВт. Аппарат способен функционировать как от природного, так и от сжиженного газа с весьма экономичным расходом. На сегодняшний день это оптимальный вариант для отопления дома площадью до 110 кв. м. При этом агрегат обладает приемлемыми габаритами (850x310x412 мм), что позволяет легко найти ему место в доме и облегчает установку котла.

В целом, АОГВ-11,6-3 отличаются надежностью и практичностью, эти отопительные аппараты проверенны временем и идеально подходят для эксплуатации в России. Котлы АОГВ не требуют каких-то специальных условий для работы. Однако после нескольких лет эксплуатации может понадобиться почистить агрегат со всеми комплектующими от сажи и других загрязнений.

Как быстро будет скапливаться сажа в вашем АОГВ, зависит от нескольких причин, в том числе и от изначально правильной установки аппарата. Процесс чистки АОГВ не столь сложен, так что желательно проводить его регулярно хотя бы для профилактики перед началом каждого отопительного сезона.

Начиная процедуру очистки газового котла, внимательнее относитесь к мелочам любой конструкции в агрегате. Все имеет свое предназначение, и непродуманные действия способны привести к возникновению внештатных ситуаций.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

К обслуживанию аппарата допускаются лица, изучившие настоящий паспорт.

Монтаж и эксплуатация аппаратов должны соответствовать требованиям «Правил устройства и безопасности эксплуатации водогрейных котлов, водонагревателей и паровых котлов с избыточным давлением», а также требованиям «Правил безопасности систем газораспределения и газопотребления. ПБ 12 — 529», утвержденных Госгортехнадзором России.

Эксплуатация аппаратов должна осуществляться согласно «Правилам пожарной безопасности для жилых домов, гостиниц, общежитий, зданий административных учреждений и индивидуальных гаражей ППБ — 01 — 03».

Работа аппарата разрешается только с исправной автоматикой безопасности и терморегулирования.

Газовая автоматика безопасности должна обеспечивать:

1. Уменьшение подачи газа при достижении температуры воды в отопительной системе заданного значения.
2. Отключение подачи газа на основную горелку при превышении заданной температуры нагрева.
3. Отключение подачи газа в аппарат в следующих случаях:
   • при прекращении подачи газа на аппарат (за время не более 60 сек);
   • при отсутствии разрежения тяги или в топке котла (за время не менее чем 10 сек и не более чем 60 сек);
   • при погасании факела запальной горелки (за время не более 60 сек.).

При эксплуатации аппарата температура горячей воды не должна превышать 95 °С.

Запрещается:

1. эксплуатировать аппарат при частично заполненной водой системе отопления;
2. применять в качестве теплоносителя вместо воды другие жидкости**;
3. устанавливать запорно — регулирующую арматуру на подающей линии и трубопроводе, соединяющем систему отопления с расширительным баком;
4. эксплуатировать аппарат при утечке газа через соединения газопровода;
5. применять открытое пламя для обнаружения утечек газа;
6. эксплуатировать аппарат при неисправности газовой сети, дымохода или автоматики;
7. самостоятельно устранять неисправности в работе аппарата;
8. вносить какие-либо конструктивные изменения в аппарат, газопровод и систему отопления.

При неработающем аппарате все газовые краны: перед горелкой и на газопроводе перед аппаратом — должны быть в закрытом положении (ручка крана перпендикулярна газопроводу).

Обо всех неполадках при работе аппарата на газе необходимо немедленно сообщить аварийной службе эксплуатационного предприятия газового хозяйства.

В случае обнаружения в помещении газа следует немедленно прекратить его подачу, проветрить все помещения и вызвать аварийную или ремонтную службу. До устранения неисправности запрещается в помещении зажигать спички, курить, применять

** Допускается применение бытового теплоносителя «Ольга» (изготовитель: ЗАО «Завод органических продуктов») согласно инструкции на применение. После периода эксплуатации теплоноситель необходимо слить и провести его утилизацию.

Производитель оставляет за собой право вносить изменения в конструкцию и внешний вид изделия.
Настоящая техническая документация может отличаться от описания выше, смотрите руководство по эксплуатацие вложенное каждый котел при покупке.

Работа с АОГВ

Она начинается по блокировки подачи газа – закрывается соответствующий вентиль. И это общий принцип для подобной работы с любыми котлами и колонками.

Как почистить горелку газового котла АОГВ? После перекрытия газа данный элемент снимается со своей позиции. У горелки есть форсунка

Она аккуратно отвинчивается и осторожно очищается ёршиком. Саму горелку очищают методом продувания, используя специальный насос

Затем форсунка и горелка возвращаются на место.

Это общие критерии. А подробности представлены на следующих двух моделях.

Первая. АОГВ 11.6-3. Это надёжный и практичный аппарат.

Но после определённого эксплуатационного периода проводится тщательное его очищение. Процесс происходит так:

Извлекается блок горелок

Для этого проворачивается поддон аппарата, и отсоединяются от блока автоматики три трубки: контактная, газовая и термопары.
Осторожной выкручиваются гайки, находящиеся на штуцерах механизма автоматики.
Снимается паронитовая прокладка на главной газовой трубке, и изучаются её кондиции. Если она испорчена, её требуется заменить.
Достаётся обозначенный поддон через паз, который максимально приближен к трубкам

Вместе с ним вытаскивается и кожух. Фиксируя нижнюю часть поддона, направляйте его на себя и извлекайте из зацепления оставшиеся держатели (две штуки).
Весь этот узел опускается на пол.

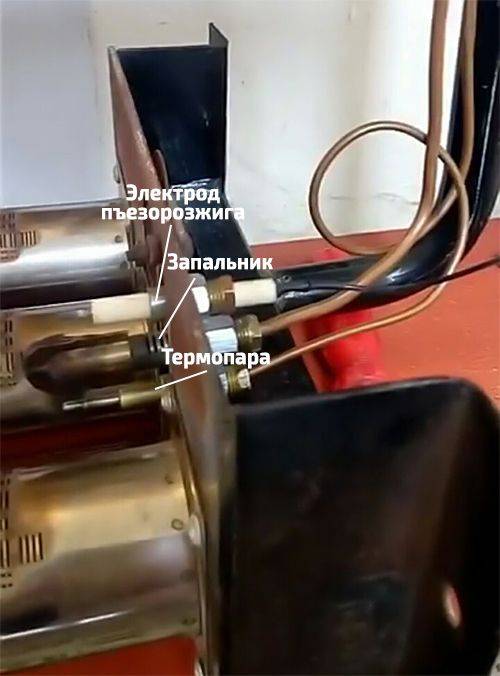

Изучается и очищается основная горелка. Осматривается сопло запальника.
Отвинчиваются фитиль и термопара.
От запальной горелки отделяется коробчатый кожух. Так освобождается путь к форсунке. Если она латунная и на ней есть налёт, его можно убрать мелкозернистой наждачкой.
Очищение сопла. Для этого используется тонкая медная проволока и способ продувания под сильным давлением. Второе действие проводится специальным насосом с той стороны, где трубка подключается к тройнику.
Такой же наждачкой крайне осторожно прочищается место изгиба трубки термопары.

После этой работы все детали собираются в обратном алгоритме. Плавно, не допуская перекосов, поднимите данный блок целиком. Горелка должна оказаться внутри корпуса, а запальник и термопара не должны касаться отбортовки кожуха.

Со стороны трубок весь узел следует подать на себя с незначительным уклоном вниз. Должна приподняться противоположная сторона поддона.

Затем его подавайте вперёд и синхронно наденьте пару дальних зацепов. Они должны оказаться на отбортовке кожуха. Ближний зацеп идёт вырезанный паз. После его вхождения туда весь поддон проворачивается в обратном направлении к движению часовой стрелки. Газовая трубка должна позиционироваться только под своим патрубком узла автоматики.

Далее тестируется, насколько правильно прилегают прокладки, и все трубки возвращаются на свои места. Ключом затягиваются гайки на двух трубках: запальника и газовой.

До обратного монтажа термопарной трубки тщательно, но бережно, прочищаются её контактные участки. Гайка здесь затягивается пальцами.

Финальный этап – проверка герметичности всех соединений на потенциальную утечку. При их отсутствии включается котёл. При наличии – эти места покрываются герметиком, гайки затягиваются туже.

Вторая модель — АОГВ-23.2-1 Жуковский.

Работа с ней происходит следующим образом:

1. Отвинчивается гайка, чтобы прошла газовая трубка.
2. Откручиваются угольник, запальник и термопара.
3. Все горелки в комплекте тянутся наружу, выдвигаются в сторону на пользователя. Если есть затруднения с их движением, ослабьте и отвинтите шпильки пассатижами. Прочистите все жиклеры и прочие компоненты.
4. Разбор горелок. Для этого выкручиваются шпильки по 4 штуки с двух сторон.
5. Снимаются пластинки, имеющие прорези, с верхней части горелок, затем пружинки. Тщательно очищаются все детали.
6. Сборка всех элементов в обратном порядке.

После обратной сборки устраивается тест на герметичность, изучается, насколько плотно горелки примыкают к корпусу.

Функции и принцип действия автоматики безопасности

В соответствии с нормативными документами средства автоматики котельных установок должны останавливать их работу путем отсекания подачи топлива при следующих ситуациях:

• тяга в дымоходе недостаточна и возникает опасность угара;
• давление газа в подающем трубопроводе слишком низкое или наоборот, чересчур высокое;
• погасло пламя на запальнике.

Перечисленные ситуации могут привести к затуханию основной горелки и загазованности помещения, что недопустимо. По этой причине автоматика безопасности газовых котлов должна быть установлена на всех котлах старого образца, где она не была предусмотрена производителем. Хотя зачастую произвести замену отопителя обходится дешевле, нежели приобрести и поставить автоматику на старый. Кроме недопущения загазованности помещения или угара в ее функции также входит поддержание температуры теплоносителя на определенном уровне, заданном пользователем.

Чтобы понять, как работает автоматика газового котла, вкратце разберем ее устройство. Следует заметить, что как зарубежные, так и российские производители используют в своих изделиях одинаковый принцип работы, хотя конструктивно приборы могут значительно отличаться. Наиболее простыми и очень надежными традиционно считаются автоматические газовые клапаны итальянских производителей, поэтому они встречаются чаще всего.

Ярким представителем таких газовых приборов является итальянская автоматика SIT, а точнее, ее самая популярная модификация 630 EUROSIT, чье устройство показано ниже.

Все элементы конструкции помещены в один корпус, к которому подведены трубопроводы газа. Кроме этого, к прибору присоединена капиллярная трубка от датчиков тяги и температуры (термопары), газопровод питания запальника и кабель от пъезоэлемента. Внутри расположен отсекающий электромагнитный клапан, чье нормальное состояние – «закрыт», а также регулятор давления газа и пружинный клапан.

Любой автоматический газовый котел, снабженный комбинированным газовым клапаном EUROSIT или другим, запускается в работу ручным способом. Изначально топливный тракт перекрыт электромагнитным клапаном, открывающимся путем нажатия на регулировочную шайбу, после чего топливо заполняет камеры прибора и по малому газопроводу выходит к запальнику. Удерживая шайбу, нажимаем кнопку пъезоэлектрического устройства и поджигаем запальник, нагревающий термочувствительный элемент в течении 10-30 сек. Тот, в свою очередь, вырабатывает напряжение, удерживающее электроклапан в открытом состоянии, после чего регулировочную шайбу можно отпустить.

Дальше все просто, шайбу поворачиваем до необходимого деления и тем самым открываем доступ топлива к горелке, что самостоятельно поджигается от запальника. Поскольку автоматика газовых котлов призвана поддерживать установленную температуру теплоносителя, вмешательство человека больше не требуется. Здесь принцип такой: среда в капиллярной системе при нагревании расширяется и воздействует на пружинный клапан, закрывая его по достижении высокой температуры. Горелка затухает до тех пор, пока термопара не остынет и подача газа не возобновится. Подробно работу итальянской автоматики SIT можно изучить, просмотрев видео.

Разборка и удаление сажи

Для эффективной работы оборудования необходимо почистить газовую колонку. Образующиеся на стенках отложения способны нарушить бесперебойную работу устройства, поэтому не надо ждать полного отказа оборудования, следует периодически проводить профилактическую чистку.

Перед началом демонтажа необходимо перекрыть доступ газу и воде. Чистка газовой колонки своими руками начинается со снятия дверей котла и отсоединения провода авторозжига. Затем снимается термопара, пьезоэлемент и трубка горелки

Осторожно достаются форсунка и сама горелка

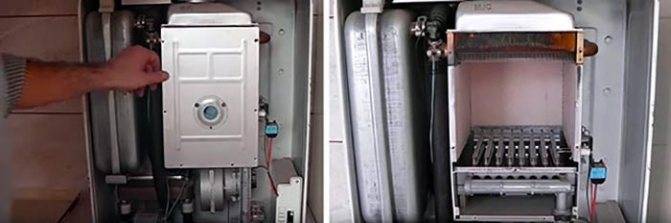

Вынимаются гильза термометра, крышка котла, и газоход. Чистка газовой колонки производится с помощью ершика и щеток, которыми очищаются все внутренние и внешние элементы. Отверстие форсунки прочищается иглой с меньшим диаметром во избежание увеличения отверстия и нарушения режима горения. Внутренние каналы теплообменника продуваются пылесосом и протираются влажной тканью.

Одновременно можно провести мелкий ремонт теплообменника своими руками: заменить прокладку под пилотной горелкой, проверить термопару, которая склонна к поломкам из-за специфики эксплуатации, и прочее. Такие работы не требуют больших вложений, но поддерживают производительность котла на высоком уровне, а устройство термопары довольно простое, и замена элемента не представит труда.

Строение газового котла

Сборка производится в обратном порядке. При подсоединении пьезоэлемента рекомендуется не использовать инструмент во избежание повреждения керамической основы, лучше закрутить руками.

При установке необходимо проверить термопару на газовом котле, надо знать, что окончание проводников должно находиться на уровне того места, где появляется пламя .

Как очистить котел АОГВ

Для этой операции вам понадобится обычная пластиковая щетка для чистки бутылок. Ее можно приобрести в хозяйственном магазине, она отлично пойдет для прочистки вертикальных каналов. Подвяжите ее изолентой к деревянной палочке, чтобы можно было легко пройти каналы по всей их высоте. Чтобы не разводить лишнюю грязь в помещении котельной, все, что можно перенести, вынесите для очистки во двор.

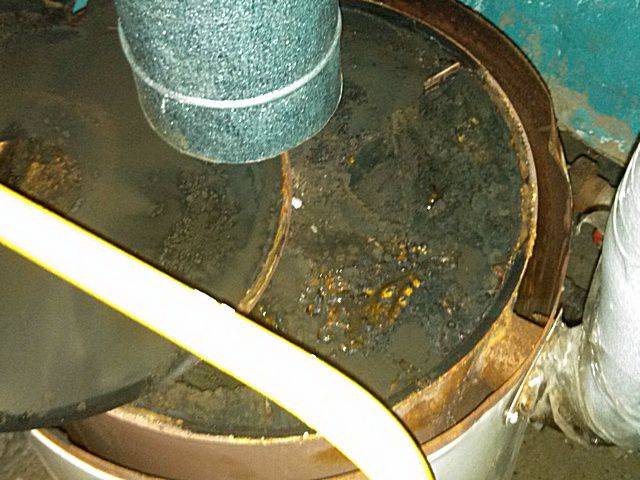

1. Начинайте прочистку с верхней плоскости теплообменника, счищайте и сметайте вниз всю сажу.
2. Затем наступает черед прочистки каналов. Сажа от стенок будет отходить достаточно легко, если она еще не успела затвердеть, иначе придется приложить некоторые усилия.
3. После завершения процесса очистки самого котла, переходите к снятым узлам и деталям. Очистите верхнюю крышку теплообменника. После нее удалите наслоения сажи на верхней крышке самого котла и с колпака.
4. Последней смахните щеткой нападавшую сверху сажу с блока горелок, сама горелка уже чистая.

Сразу слегка подчистите мелкой наждачкой трубочку. На этом процесс очистки котла и его деталей завершен. Переходите к обратной сборке котла АОГВ.

Нюансы чистки газового котла

Приступая к очищению надо знать, что:

Промывка котлов должна производиться при полном отключении их от электричества, газа и воды.
При демонтаже теплообменника надо стараться не повредить уплотнительные элементы, нарушение герметизации приведет к протечкам и поломке агрегата.
Необходимо с осторожностью чистить теплообменник, можно повредить тонкие трубки на внутренней поверхности.
Контрольную проверку на герметичность соединений можно провести методом обмазывания стыков мыльным раствором.
При промывке в агрессивные растворы рекомендуется добавлять вещества – стабилизаторы. снижающие кислотное воздействие на металл и образовывающие защитную пленку на поверхности элемента.. Промыть теплообменник газового котла лучше всего специальными реагентами, которые щадяще отнесутся к материалу агрегата и качественно удалят все загрязнения

Промыть теплообменник газового котла лучше всего специальными реагентами, которые щадяще отнесутся к материалу агрегата и качественно удалят все загрязнения.

Master Boiler Power – средство удаляет железно-окисные и карбонатно-кальциевые отложения, не оказывает влияния на прокладки и уплотнители, процесс сопровождается активным пенообразованием, работает при температуре 20 – 40°С. Очистка считается оконченной при прекращении выделения пены.

Zinconex Powder – удаляет почти все отложения, содержит индикатор цвета, позволяющий контролировать степень промывки. Совместим с алюминиевыми, оцинкованными, медными, стальными и чугунными поверхностями.

Fauch 200, Fauch 610 – спрей (аэрозоль) предназначен для удаления сажи со стенок котлов и теплообменников.

Эффективный удалитель сажи HANSA – представляет собой смесь кристаллов, сгораемых в топке при розжиге. Он предназначен для очистки элементов котла и дымоходов от сажи и смолистого налета, вступает с ними в реакцию, разрушая структуру отложений.

Периодическая промывка теплообменника газового котла своими руками сэкономит расходы на электричество, топливо и замену дорогостоящих деталей, а также продлит срок службы агрегата.

бустер для промывки теплообменников своими руками

почистить газовую колонку

теплообменник для газового котла

Что необходимо чистить

В случае засорения системы отопления необходимо проверить следующие элементы:

• горелки и жиклёры;
• теплообменник;
• запальник;
• газовый фильтр;
• топку;
• дымоходные каналы.

Если они работают некорректно – необходимо прочистить засоры.

Запальник

Желтоватое, неравномерное пламя запальника сигнализирует хозяину котла о необходимости прочистки. Для этого потребуется:

• перекрыть газовый вентиль, прекращая подачу топлива к котлу;
• демонтировать запальник;
• продуть и прочистить деталь от мусора;
• установить на место.

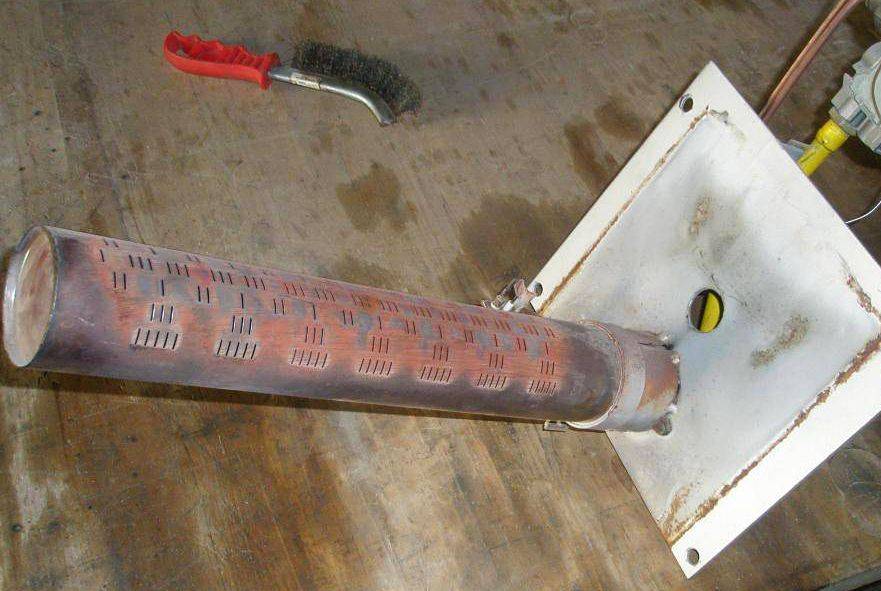

Горелки и жиклёры

При нестабильной работе газовой горелки котла возникает необходимость в прочистке. Алгоритм действий:

• перекрываем подачу газа к котлу;
• снимаем горелку;
• помечаем положение форсунок при помощи маркера, после чего демонтируем их;
• продуваем входные и выходные отверстия горелки при помощи насоса;
• аккуратно чистим щеткой;
• устанавливаем обратно форсунки, ориентируясь на оставленные маркером отметки;
• возвращаем горелку на исходную позицию.

Дымоходные каналы

Перебои в работе котла сказываются не только на тепловом контуре и насосе. Дымоход начинает активнее засоряться сажей, что увеличивает риск во время его эксплуатации. Снижение тяги чревато попаданием в помещение угарного газа, негативно влияющего на здоровье человека. Чистится дымоход при помощи обычной щетки.

Будьте аккуратны при чистке выходного отверстия. Обычно оно располагается на большой высоте, что создает дополнительный риск для жизни человека. Не забывайте про правила техники безопасности. По возможности наймите специалистов, обладающих всеми необходимыми навыками и инструментами.

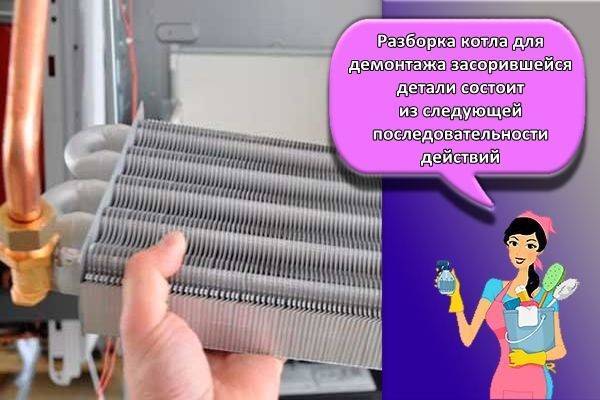

Теплообменник

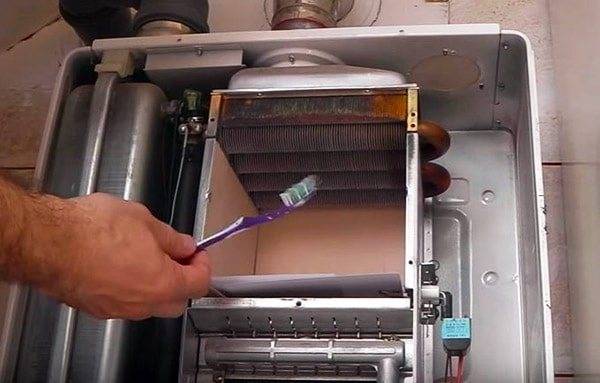

Чистка теплообменника собственными силами сводится к механическому воздействию на деталь, благодаря которому удаляются излишки грязи и накипи. Вам понадобятся:

• ершик;
• щетка по металлу;
• гаечный ключ.

Отключаем подачу газа к котлу, снимаем защитную крышку котла и деактивируем температурные датчики. После осуществляется демонтаж теплообменника и его чистка. Осуществляйте ее аккуратно, чтобы не повредить деталь. Не рекомендуется использовать инструменты с острыми гранями, способными нанести ущерб теплообменнику.

Газовый фильтр

Газ, подаваемый в котел по общественным трубам, несет в себе множество вредных примесей и мусора. Задача газового фильтра – отделять их на входе, не позволяя попасть в систему отопления. Чистый фильтр обеспечивает:

• стабильную работу устройства;
• замедляет появление налета на деталях системы и внутренних стенках газовых труб.

Топка

Обратите внимание! Если вы не уверенны в собственных силах – не рискуйте, занимаясь самостоятельной чисткой, и обратитесь за помощью к специалистам

Когда необходима чистка

Газовый котел – устройство сложное, и разбирать его без веской причины слишком накладно. Чтобы не совершать ненужные действия, которые могут влететь вам в копеечку, ознакомьтесь с рядом признаков, служащих сигналом о засорении отопительного элемента:

1. Котел не выдает необходимого количества тепла, потребляя при этом большой объем топлива.
2. В процессе работы устройства появляются посторонние шумы, наличие которых раньше не наблюдалось.
3. Напор воды из крана существенно уменьшается.
4. Процесс нагревания батарей происходит медленнее обычного.

Возросло потребление газа

Одной из ключевых причин, из-за которых потребление газа значительно увеличивается по сравнению с нормой, является засорение теплообменника накипью. Котлу требуется больше топлива, чтобы прогреть обменник до нужного уровня. После чистки детали расход снова приходит к базовым показателям.

Постоянно включенная горелка

Засор теплообменника приводит к тому, что вода долго нагревается, а турбина постоянно нагнетает новую жидкость.

Из-за этого горелка постоянно работает, пытаясь вывести температуру воды на необходимое значение.

Удаление накипи решает проблему, позволяя котлу работать в штатном режиме, без перебоев.

Гул и перебои в работе циркулярного насоса

Засорение системы затрудняет циркуляцию жидкости, что заставляет насос перегружаться во время работы. Из-за этого появляются:

• посторонние шумы;
• перебои в работе устройства;
• перегрев двигателя.

Снижение напора в контуре ГВС

Снижение напора в контуре ГВС возможно по причине:

• некорректной работы теплообменника;
• протечек в трубопроводной системе;
• контур подачи горячей воды разгерметизирован.

Наиболее частые неисправности автоматики и методы их устранения

Перед тем как настроить автоматику на котле, необходимо провести ее диагностику. Как правило, случаются серьезные неисправности, которые потребуют вмешательства специалиста. Регулировку также можно доверить газовых дел мастеру. Либо можно произвести ее собственноручно, ознакомившись с инструкцией по эксплуатации.

Внимание!
Перед каждой сезонной эксплуатацией необходимо проверять работу датчиков безопасности. Чаще всего засоряется фильтр, возникают проблемы с клапанами, из-за скачков напряжения перегорают датчики, обнаруживается утечка газа

Правильную очистку фильтра должен делать мастер. Замену электронных элементов можно попробовать произвести самостоятельно, внимательно изучив инструкцию по эксплуатации вашего котла

Чаще всего засоряется фильтр, возникают проблемы с клапанами, из-за скачков напряжения перегорают датчики, обнаруживается утечка газа. Правильную очистку фильтра должен делать мастер. Замену электронных элементов можно попробовать произвести самостоятельно, внимательно изучив инструкцию по эксплуатации вашего котла.

Для того чтобы заменить датчик температуры, необходимо отключить газовый котел и остудить воду до температуры 40 градусов. Перекрыть поступление теплоносителя, снять ручку управления посредством откручивания винта. Далее демонтировать винт настройки РТВ. Вынуть сильфон датчика с опорной шайбой. Отвернуть накидную гайку термобаллона датчика. Установить термобаллон исправного датчика в рубашку котла и герметично закрутить. Установить сильфон датчика в гнездо трубы, установить опорную шайбу на сильфон, установить винт настройки РТВ и произвести настройку температуры.

Если же возникают проблемы с розжигом запальника, то одной из возможных ее причин является неисправность датчика тяги. В таком случае его необходимо демонтировать, продиагностировать, поверить контакты, прочистить, при необходимости заменить на новый.

Также частыми причинами, почему не зажигается запальник, могут быть:

• неисправность газового крана;
• засорение отверстия в форсунке запальника (прочистить его возможно проволокой);
• сильная тяга воздуха;
• низкое давление газа на входе.

При отключении подачи газа необходимо проверить дымоход (он может быть засорен), электромагнит, давление газа на входе в газовый котел.

Внимание!
Для диагностики и ремонта автоматики газового котла необходимо приглашать специалиста. Неумелые действия могут усугубить проблему и повлечь нежелательные последствия.

Для автоматики систем АГУК, АГУ-Т-М, АГУ-П наиболее частой проблемой является перегорание биметаллической пластины, которая используется в качестве чувствительного элемента

Для автоматики систем АГУК, АГУ-Т-М, АГУ-П наиболее частой проблемой является перегорание биметаллической пластины, которая используется в качестве чувствительного элемента.

В «Арбате» и «Орионе» заменить можно лишь термопару и датчик тяги, а также электромагнитный клапан (редко). Блок автоматики ремонту практически не подлежит. В «Арбате» часто ломается кнопка отключения системы.

Характерными проблемами для автоматики САБК являются повреждение мембран главного клапана, высыхание сальниковой набивки терморегулятора, в результате чего происходит утечка газа. Контролю подлежат импульсные трубки, биметаллические пластины, шариковые клапаны.

В заключение хочется еще раз подчеркнуть, что автоматика предназначена для поддержания работы отопительного оборудования в безопасном режиме. Поэтому она просто необходима владельцам газовых котлов.

В этом видео показано устранение неисправности автоматики котла АОГВ, пошаговый процесс сборки и тестирование результата.

Все современные отопительные установки, использующие в качестве энергоносителя природный газ, имеют высокий уровень безопасности, что достигается за счет внедрения средств автоматики. Они контролируют и управляют процессом работы отопительных агрегатов. В данном материале нами будет рассмотрена автоматика для газовых котлов от самых известных производителей, что наиболее часто устанавливается на отечественные и импортные котлы.

Как собрать обратно блок горелок АОГВ

Аккуратно выполните сборку всех узлов в обратной последовательности. Медленно без перекоса поднимите весь этот блок, чтобы горелка зашла внутрь корпуса, а узел запальника и термопары не цеплялся за отбортовку кожуха. Стоя со стороны труб, слегка подайте весь узел на себя с небольшим наклоном вниз, чтобы слегка приподнялся противоположный край поддона.

Подавая поддон вперед, одновременно наденьте два дальних зацепа, чтобы они зашли на отбортовку кожуха. Ближний к вам зацеп направьте в вырезанный паз, а когда он войдет в него, проверните весь поддон против часовой стрелки. Газовая труба должна оказаться прямо под своим патрубком блока автоматики.

Проверьте наличие и правильность прилегания прокладок и установите на место все трубки. Затяните ключом гайки на трубе запальника и на трубке подаче газа

Перед обратной установкой трубки термопары очень осторожно почистите ее контактные площадки. Эту гайку рекомендуется затягивать не ключом, а пальцами

Проверьте герметичность соединений на возможную утечку газа и запустите котел.

Как почистить напольный газовый котел: пошаговая инструкция

Перед любыми действиями, стоит перекрыть кран подачи газа (или убедиться, что он перекрыт). Разберем процесс на примере распространенного энергонезависимого котла Данко. Устройство всех напольных газовых котлов не отличается принципиально, поэтому можно легко адаптировать инструкцию под любую модель и определить все ключевые компоненты.

Фото (нажмите для увеличения)	Описание процесса
	Разборка. Открываем и снимаем дверцу, после чего отсоединяем все указанные на фото компоненты: (1) подача газа; (2) крепление блока горелки; (3) контакты клем; (4) термобаллон. Теперь можно вытащить блок горелок и автоматики. Также откручиваем и снимаем крышку котла (2 винта спереди и 2 сзади)
	Сверху, чтобы добраться до теплообменника, нужно снять слой теплоизоляции, крышку крепления дымохода и металлическую плиту. Все компоненты обычно расположены последовательно и крепятся болтами.
Специальный ершик для очистки жаротрубных каналов теплообменника.	Очистка теплообменника.  В каналах теплообменника (они могут быть круглыми, как на фото, так и прямоугольными) находятся завихрители. Вытаскиваем каждый по-очереди и очищаем от сажи и загрязнений. Это можно сделать: металлической щеткой; наждачкой; скребком и т.д. Для чистки жаротрубных каналов теплообменника нужно использовать специальный металлический ёрш, опуская его в самую глубь. После механической чистки хорошо будет пропылесосить отслоившиеся остатки и переходить к очистке блока горелки.
Так выглядит почищенная основная горелка.	Очистка основной горелки. Основные горелки практически не загрязняются, для очистки используйте ткань, при более сильных загрязнениях – металлические щетки. Очистите внешние и внутренние поверхности горелок, проследите, чтобы все отверстия имели должный вид и не были забиты.
	Чистка запальника и автоматики. Очистку данных элементов рекомендуется доверить специалистам, в противном случае тщательно изучите точное расположение всех элементов относительно основной горелки, сфотографируйте узлы с разных сторон. Ориентируясь на фото, снимите и очистите: (1) электрод пъезорозжига; (2) пилотную горелку, она же запальник; (3) термопару. Делать это нужно аккуратно, наждачкой-нулевкой или мягкой щеткой, не оставляя царапин. Также отличное средство – вата и спирт.
	При очистке запальника хорошо продуйте форсунку, при сильном загрязнении пробейте отверстие проволокой или иглой, ни в коем случае не допускайте повреждений или деформации.
	Сборка. Устанавливаем все элементы на свои места, в большинстве моделей электрод пъезорозжига должен иметь незначительный запас свободного хода (люфт), чтобы при нагреве он не раскололся.
