Простая конструкция печи длительного горения для изготовления своими руками

Сравнение “евродров” с обычным твердым топливом

Стоимость угля, дров или используемых для отопления прессованных опилок колеблется в зависимости от региона. Поэтому однозначного решения по выбору того или иного вида топлива нет

Необходимо принимать во внимание актуальную цену и провести анализ сравнительных характеристик

Удельная теплотворность топлива

Одним из основных показателей эффективности топлива является его удельная теплотворность (удельная теплота сгорания). От этого параметра зависит, сколько массовой доли вещества при его сжигании потребуется на выделение определенного количества энергии.


Сравнительная теплотворность различных типов горючего. Приведенные значения приблизительны и зависят от многих факторов. Но в целом таблица показывает рейтинг твердого топлива по удельной теплоте сгорания

Здесь есть один нюанс: теплотворность зависит от массы, а дрова и брикеты из опилок обычно измеряют в кубах. При рекламе прессованного топлива часто указывают, что выход энергии почти в два раза больше чем при сгорании древесины, однако не указывают тот факт, что вес сухих брикетов в одном кубометре больше.

Допустим, что теплотворность свежесрубленной березы составляет около 2 кКал/кг, а брикетов – 4 кКал/кг. Вес складочного куба дров около 570 кг/м3, а вес такого же объема прессованного материала – около 800 кг. Поэтому кубометр сырого колотого дерева при сгорании даст около 1,14 мКал, а брикетов – около 3,2 мКал, то есть, практически, в три раза больше.

Тепловую эффективность промышленно изготовленных брикетов можно сравнить с древесным или каменным углем, однако последний стоит значительно дешевле.

Хранение и простота использования

Одним из недостатков прессованного сырья является его высокая гигроскопичность. Интенсивная способность поглощения влаги приводит к потере жесткости между связанными частицами и возможному рассыпанию брикета. Поэтому в отличие от того же угля или дров, хранить опилок необходимо в сухом месте.

Впрочем, зимой прессованное топливо можно держать под обыкновенным навесом, так как при минусовой температуре абсолютная влажность воздуха мала. Нужно лишь обеспечить отсутствие непосредственного контакта со снегом.

Также топливные брикеты можно держать в помещении. Промышленно произведенное прессованное сырье практически не дает мусора, в отличие от тех же дров.


Из-за создаваемой грязи и пыли, уголь и дрова хранят на улице. Аккуратные брикеты из стружки можно держать в веранде дома

Для начала горения прессованного дерева требуется минимальное количество материала для розжига. Здесь опилки, как и торф вне конкуренции.

Применение в котлах длительного горения

Сейчас заслуженной популярностью, особенно у владельцев коттеджей, пользуются котлы длительного горения. Они экономичны, имеют высокий КПД и просты в управлении. Единственный их значимый минус – стоимость оборудования и затраты на его монтаж.

Многие продвинутые модели котлов оснащены автоматизированной системой загрузки топлива. Для ее работы необходимо использовать однородный по форме горючий материал. Для этого из опилок и стружки изготавливают пеллеты.


Пеллеты делают из отходов деревообработки методом прессования. Они имеют вид гранул диаметра 6-9 мм и длиной от 10 до 70 мм

Использование такого вида топлива в таких котлах позволяет поддерживать необходимый температурный режим без участия человека. Это дает возможность хозяевам коттеджей отлучаться на длительный период (до нескольких дней) без риска охлаждения жилища до недопустимых показателей.

Печи-буржуйки с водяным контуром

Вертикальную печку, сжигающую опилки, можно приспособить для подогрева воды. Здесь ее низкий КПД сыграет нам на руку, поскольку дымовые газы, отходящие через трубу, имеют достаточно высокую температуру. Чтобы воспользоваться этим обстоятельством, на вертикальном участке дымохода устанавливается небольшой экономайзер, отбирающий теплоту отходящих газов. Он представляет собой водяную рубашку для дымохода с подводящими патрубками. Устройство можно приобрести в готовом виде или сделать из участка трубы, чей диаметр на 50—70 мм больше газохода.

Такая буржуйка с водяным контуром, сделанная своими руками, подключается к баку с водой либо к 2 небольшим радиаторам отопления. В этом случае не следует использовать в системе принудительную циркуляцию, движение воды должно быть конвективным. Однако, надо следить за ее температурой и давлением, установив такие приборы контроля и безопасности, как манометр, термометр и предохранительный клапан.

Зарядка печи — требуется умение

Главное, чтобы его нижняя часть свободно входила в центральное отверстие перегородки, разделяющей печь и топку. Достаточно будет, если конус войдет в отверстие на глубину 15 – 20 мм. Верхняя часть конуса должна иметь диаметр 150 мм. Теперь можно заправлять печь. Для этого снимаем крышку и вставляем конус в отверстие, перекрывая его тем самым. В печь постепенно загружаем опилки, хорошо утрамбовывая их. Загрузить необходимо на две трети объема печи.

Печь на опилках — запуск

Когда опилки загружены и утрамбованы, убираем конус. В опилках образовалось конусообразное отверстие. В топку закладываем небольшое количество щепок и поджигаем их. У них одна задача — поджечь опилки. За счет тяги, проходящей через отверстие в опилках, они быстро разгораются, можно в самом начале плеснуть немного керосина или солярки, а можно обойтись и без них. Когда опилки начнут гореть, можно закрывать крышку. Как видим, топка потребовалась нам только для разжигания, в остальное время весь процесс горения будет происходить внутри печи.

Песочный затвор – просто и эффективно

Печь приступила к работе. Если у вас есть сомнения в герметичности крышки, можно устроить простой песочный затвор, как показано на рисунке.

Песочный затвор

Но если дымоход правильно подобран и тяга хорошая, дыма из-под крышки быть не должно. С помощью дверцы можно отрегулировать тягу.

Пиролиз – проще некуда

В зависимости от объема вашей печи она будет согревать теплицу в течение нескольких часов. Так, к примеру, подобная печь, изготовленная из пропанового баллона, может работать без дозаправки в течение 8 – 10 часов. Что касается 200-литровой бочки, продолжительность работы без дозаправки достигает более 30 часов. Все зависит от регулируемой тяги и температуры окружающего воздуха. Длительность работы пиролизной печи обусловлена использованием, помимо горения опилок, горения газов, выделяемых опилками. Это своего рода простейший вариант пиролизной печи.

Но самое интересное заключено в следующем:

  • Если у вас нет двух бочек, можно изготовить данную печь и без топки разжигания.
  •  Просто установите бочку на ножки, приварите дымоход, прорежьте нижнее отверстие, заправьте опилками, закройте крышку и можно запускать.

Конечно, разжигать будет не совсем удобно, но печь будет работать не хуже. Просто для разжигания потребуется керосин, солярка или немного отработанного масла. Регулировать тягу можно с помощью заслонки установленной в трубе дымохода.

Как сделать печь длительного горения

Чтобы смастерить своими руками печь на опилках, можно использовать готовую металлическую емкость: бочку, бидон, пустой газовый баллон или трубу подходящего диаметра. Для работы потребуется сварочный аппарат, болгарка и навыки работы с ними.

Простая печь на опилках из бочки

Если в распоряжении оказалась металлическая бочка, то в первую очередь нужно срезать с нее верхушку. Делать это следует аккуратно, так как в дальнейшем деталь будет использована по назначению, но в качестве съемной крышки.

Далее из металлического листа толщиной не менее 3 мм вырезают круг диаметром немного меньше параметров бочки. В центре круга делают отверстие под трубу диаметром 10 см и аккуратно приваривают полученную заготовку к внутренним стенкам, отступив от днища 15-20 см.

Чуть ниже приваренного листа вырезают небольшое окошко – поддувало, для поступления в топку необходимого для горения кислорода. В верхней части цилиндра вырезают отверстие для дымохода – к нему приваривают трубу, отводящую из топки угарный газ.

Дымоход требует отдельного внимания – слишком мощная тяга будет способствовать быстрому отходу газов и снижению теплоэффективности устройства. При слабой тяге может возникнуть другая проблема – в помещение начнут поступать опасные для жизни продукты горения.

Опытные мастера рекомендуют искусственно удлинить дымоотводящую трубу, пустив ее по периметру помещения, или приспособить дымоход для приготовления горячей воды, включив в конструкцию бойлер. Все это поможет удержать тепло в доме и извлечь из него максимум пользы.

Крышку делают из отрезанной верхушки, приварив к ней бортики, или из металлического листа

Важно обеспечить герметичность конструкции, иначе вместо тления получится горение. Для максимально плотного примыкания используют специальные жаростойкие уплотнители для печей. Для удобства обязательно приваривают ручку

Для удобства обязательно приваривают ручку.

Правила эксплуатации самодельной печи

При всей своей эффективности работает самодельное устройство просто:

  1. В отверстие в металлическом листе устанавливают трубу конусообразной формы – такую легче извлечь в нужный момент.
  2. Емкость наполняют опилками до уровня дымохода небольшими порциями, тщательно трамбуя каждый слой.
  3. Трубу аккуратно извлекают, оставляя в центре отверстие для поступления к топливу кислорода и выхода отработанных газов.
  4. Печь закрывают крышкой и поджигают топливо со стороны поддувала. Чтобы упростить растопку, можно налить немного горючей жидкости на металлическую перегородку до загрузки опилок.
  5. Процесс тления в бочке объемом около 200 литров длится не менее 8 часов – в это время крышку печи нельзя открывать и добавлять опилки. Новую загрузку можно делать только после полного сгорания предыдущей партии топлива.

Как усовершенствовать бюджетную модель

Простейшая буржуйка из бочки подойдет для дачного дома, гаража или теплицы. Для жилого строения рекомендуется модернизировать конструкцию, увеличив площадь нагрева сооружением дополнительного дымового контура.

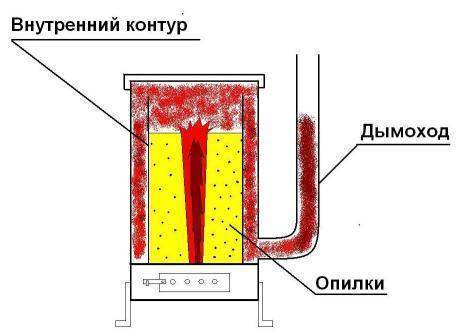

Контур можно сделать внешним или внутренним. В первом случае потребуется аналогичная форма большего диаметра, а во втором нужно найти бочку немного меньшего размера или сварить подходящую емкость из металла.

Внешний контур привлекателен увеличением площади теплоотдачи и сохранением объема топочной камеры, а внутренний более прост в работе. В обоих вариантах дымоход следует перенести вниз.

Крышку лучше изготовить из толстого стального листа толщиной не менее 5 мм и усилить по краям, иначе она быстро деформируется от высокой температуры.

Изготовление своими руками

Довольно часто печка на опилках своими руками изготавливается из стальной бочки объемом 200 л. На ней не должно присутствовать следов ржавчины. Также для создания установки можно использовать пропановый баллон или отрезок стальной трубы. В некоторых случаях её допустимо изготавливать из старого огнетушителя. У заготовок самым важным параметром является толщина стенок. От неё во многом и будет зависеть, каким будет срок эксплуатации самодельного оборудования.

Кроме основы для установки, потребуются и другие материалы:

  1. Если основа круглая, то необходим материал для ножек: обрезки трубы или обычный швеллер.
  2. Два стальных круга. По размеру они должны быть идентичны диаметру бочки. Толщина стенок у них должна составлять 5 см.
  3. Готовая дверца.
  4. Труба на 15 см длиннее, чем бочка и имеющая диаметр 100 мм.
  5. Труба длиной 5 м с диаметром 100 мм. Она будет использоваться для устройства дымохода.

Печь для сжигания опилок своими руками следует изготавливать только на основании заранее созданного чертежа. С ним необходимо внимательно ознакомиться до начала мероприятия. Только после этого можно переходить к активным действиям.

Заранее подготовленный чертеж облегчит работу

Процедура изготовления начинается с подготовки бака для загрузки топлива. Необходимо обрезать верхнюю часть бочки. Перед этим стоит провести точную разметку. Тогда риск испортить заготовку будет исключён. Перед вырезанием нижней части разметка тоже обязательна. Дно не стоит выбрасывать, поскольку оно потом будет применено в качестве крышки.

В этом видео вы узнаете как сделать печь своими руками:

Следующим этапом идет изготовление дна будущей установки из стального листа. Его необходимо вырезать по диаметру топливника. В центре следует проделать отверстие, которое по диаметру должно соответствовать подводящей трубе.

Изготовление трубы, по которой в зону горения будет поддаваться кислород — следующий этап работ. Для этого необходима заготовка, которая по длине превосходит топливник, а по диаметру она должна быть аналогична ему. С помощью болгарки следует прорезать в трубе продольные линии или же устроить перфорацию. Для выполнения операции необходимо использовать дрель. Всего необходимо сделать 50 отверстий.

Такая печь сможет функционировать на самом разном топливе

Далее перфорированную трубу необходимо вставить в середину дна, после чего основательно приварить. Следующим шагом следует вырезать крышку. В ней нужно сделать отверстие, расположенное по центру. Оно должно быть подогнано по диаметру трубы. Возле края тоже стоит устроить дополнительное отверстие. С его помощью будет контролироваться тяга и доступ воздуха. В этом месте необходимо установить подвижную заслонку. Для удобства использования следует оборудовать эту деталь дугами.

Конструкция дымохода устраивается из трубы и патрубка с диаметром 200 см. Между собой они соединяются с помощью хомута. Патрубок необходимо закрепить в верхней части топливника рядом с боковым выходом. После выполнения этой работы на него следует надеть трубу.

Затем печку нужно установить на опоры. Для их изготовления используется металлический профиль, который приваривается к корпусу.

При работе оборудования происходит его сильный нагрев. По этой причине печку не следует устанавливать рядом с материалами, которые относятся к классу горючих. Обслуживание устройства можно проводить, предварительно надев рукавицы. Также не следует допускать нарушений правил безопасности.

Сборка пиролизного котла

Для исполнения предлагается типовой газогенераторный отопитель конструкции Холмова с вертикальным теплообменником на задней стенке и центральным расположением сопла, представленный на чертеже. Агрегат с наружными размерами 50 х 55 х 100 см развивает мощность порядка 20 кВт и длительность горения до 10 часов, что обеспечивается за счет увеличенного объема топливника (около 100 литров).

Перед тем как сделать котел, выполните следующие заготовительные работы:

  1. Нарежьте или нарубите металл гильотинными ножницами по размерам, указанным на чертеже. Заготовьте патрубки для дымохода и теплоносителя.
  2. Изготовьте воздушные каналы из профильных труб, просверлив в боковой стенке отверстия 8 мм с шагом 6 см, приварите фланец под монтаж вентилятора.
  3. Сварите огнетрубный теплообменник.

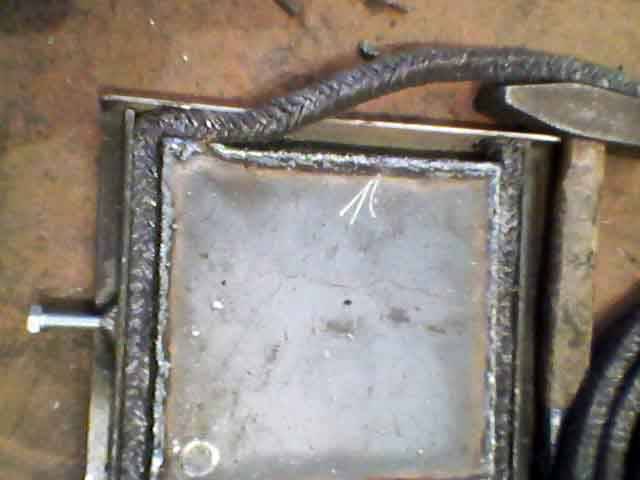

  4. Сделайте дверцы и верхний ревизионный люк из двух листов металла с уплотнением графитно-асбестовым шнуром, как показано на фото.

Следующий этап – сборка самого пиролизного котла, начинающаяся со сваривания топливника и камеры дожигания. Заготовки сначала соединяются прихватками, а потом провариваются всплошную, причем все швы должны находиться с наружной стороны. Дальнейший порядок работ такой:

  1. Установите на заднюю стенку топки теплообменник и зашейте его металлом. Приделайте дымоходный патрубок.
  2. Приварите обрамления дверец и профильные трубы по периметру топливника.
  3. Сформируйте водяную рубашку, закрепляя листы с помощью стальных полос. После обваривания ее необходимо проверить на герметичность.
  4. Поставьте штуцеры для подключения системы отопления. На дно топливной и зольной камеры плотно уложите шамотные кирпичи, вырезав форсунку размером 110 х 35 мм.
  5. Обшейте корпус отопителя утеплителем и крашеным металлом. Установите вентилятор и блок автоматики, подсунув датчик температуры под теплоизоляционный слой вплотную к водяной рубашке.
  6. Приварите петли и поставьте дверцы.

Более подробное описание изготовления пиролизного котла представлено в видео:

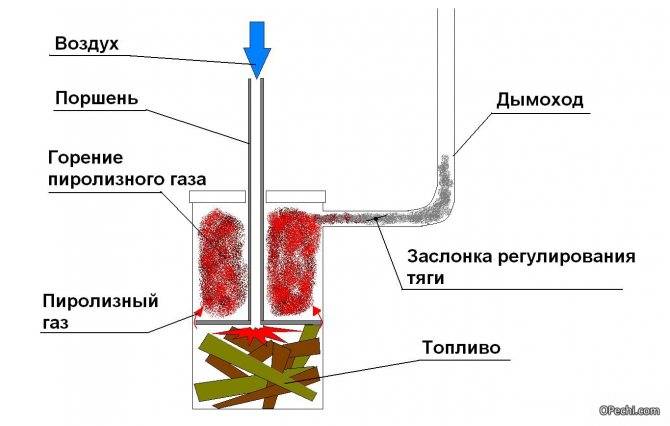

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

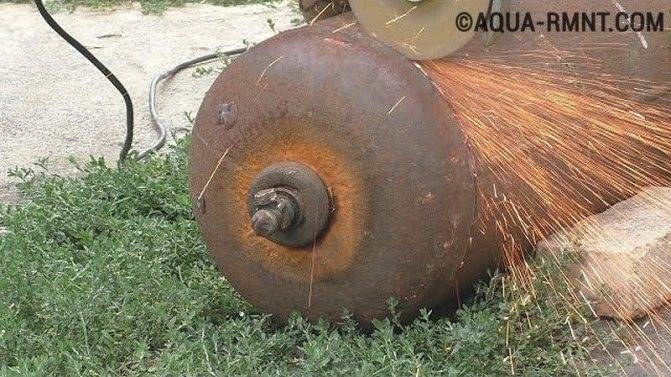

  1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

    Верхнюю часть баллона удобно использовать в качестве крышки печи

  2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
  3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
  4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
  5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
  6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

    Вместо швеллеров на поршне можно использовать уголки

  7. Приварить рукоятки и подставки.
  8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

  1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
  2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
  3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
  4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
  5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
  6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
  7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

  1. Первый и второй ряд необходимо выложить сплошными слоями.
  2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
  3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
  4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
  5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
  6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
  7. На двенадцатом ряду формируется место для варочной панели.
  8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Устройство

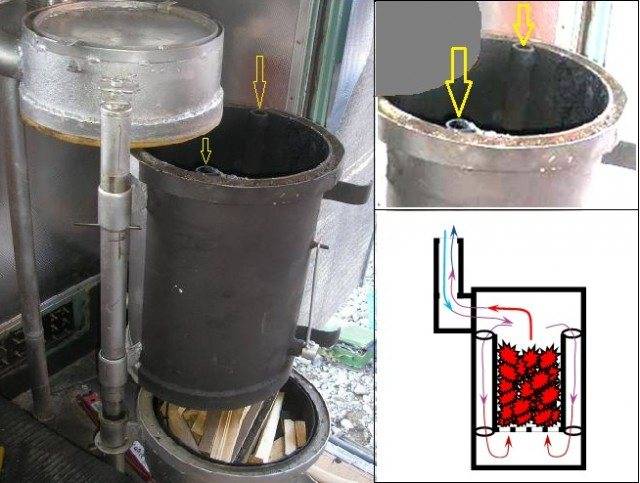

Как выглядит, можно посмотреть на фото. Классическая пиролизная печь предусматривает две камеры. Одна используется для топлива, герметично закрывается, чтобы кислород не попал внутрь. Дрова поджигаются вручную или горелкой. Полученный газ (азот со смесью водорода, метана, угарного и углекислого газа) переходит во вторую камеру, в которую подается кислород для улучшения горения. Разделение камер осуществляется колосником с уложенными брикетами.

Вторая камера может быть совмещена с дымоходом. Может функционировать при помощи герметичных заслонок, учитывая естественную тягу, или же с применением вентилятора.


Схема работы пиролизного котла

Для извлечения твердых остатков используется реторта, представляющая собой круглую часть корпуса. В нее закладываются дрова, снизу достается уголь, кокс.

В чем отличие пиролизной печи от обычной? В ней топливо сгорает не сразу, проходит два этапа, оставляя после себя газ и твердые остатки. Последние тоже сжигаются, что увеличивает количество вырабатываемого тепла. В результате всех этих процессов от дров мало что остается – немного золы. Поэтому чистка печей требуется довольно редко – иногда достаточно одного раза в неделю.

Изготовление металлической пиролизной печи

Для изготовления печей используются пустые газовые баллоны, благодаря чему они стали именоваться бубафонями. Отличительной характеристикой подобных агрегатов является возможность загрузки различного типа топлива.

Для работы необходимо подготовить такие инструменты и материалы:

  • использованный баллон;
  • болгарку;
  • сварочное оборудование;
  • пассатижи;
  • молоток.

Самостоятельная сборка печи выполняется следующим образом:

  1. Верхнюю часть баллона срезают сваркой. При этом стоит учитывать уровень соединительного шва на корпусе, который с внутренней стороны баллона фиксируется прочной металлической планкой.
  2. По центру заготовки проделывают отверстие для циркуляции воздуха.
  3. Вверху на корпусе проделывают дополнительное отверстие для дымоотвода.
  4. Изготавливают газовый рассекатель, оснащенный трубой, чтобы своевременно подавать кислород в другую рабочую камеру печи.
  5. Дымоотводную трубу фиксируют при помощи сварки.

Из отработанного баллона объемом до 50 литров при одной закладке топлива рабочий цикл составит 7 часов. Этого достаточно для поддержания комфортного температурного режима в помещении площадью в 75 кв. м.

Несмотря на экономичность и доступность, самодельная буржуйка имеет существенный недостаток – быстрое сжигание кислорода в воздухе. По этой причине подобное оборудование редко используется для обогрева жилых помещений, но подойдет для хозяйственных нужд – подогрева воды, утилизации сухого мусора.

Водяная рубашка

Принцип действия твердотопливного котла подразумевает наличие в его топке двойных стенок: в промежутке между ними заполняют теплоносителем. Такую конструкцию называют водяной рубашкой. По мере горения топлива происходит нагревание жидкости в водяной рубашке. Это приводит к появлению тепловых потоков, поднимающих горячий теплоноситель в верхнюю часть емкости. Отсюда горячая вода перетекает в теплопровод. После того, как жидкость пройдет по всему отопительному контуру и отдаст тепло жилищу, она возвращается в остывшем состоянии обратно. Для этих целей имеет нижний патрубок.

Для убыстрения циркуляции воды внутри отопительной системы на некоторых твердотопливных котлах монтируются специальные насосы. Однако большая часть моделей выпускается для открытых отопительных систем. Имеются в виду схемы, где теплоноситель двигается не за счет работающей помпы, а благодаря небольшому уклону трубопровода. Объясняется это простотой, надежностью и экономичностью инерционных систем. К тому же, они полностью независимы от наличия электрической энергии. Благодаря этому их можно применять в отдаленных районах, лишенных благ цивилизации.
