Как сделать мангал из газового баллона, бочки, трубы

Инструкция по изготовлению мангала из газового балона своими руками

Начнем с того места, на котором и остановились. В настоящее время у нас имеется баллон с вырезанным в нем верхним сегментом – крышкой и удаленным штуцером.

Вообще петли лучше всего приваривать к крышке пока та еще не совсем отделена от емкости, так сказать, «не до конца дорезанная». В таком случае крышка максимально ровно будет стоять на своем месте. А после того, как петли будут приварены, крышку можно «дорезать». С лицевой стороны к крышке сразу же можно приварить и ручку.

Без ограничителя, как уже и было оговорено раннее, крышка будет проваливаться вовнутрь, а потому придется приварить, желательно с каждого угла тыльной стороны емкости, металлические «тормоза». То же самое и наоборот. Если не приварить со стороны петель ограничитель, например, отрезок металлического уголка, крышка при открывании будет постоянно падать назад до упора, грозя с каждым разом сорвать сварные швы и деформируя конструкцию.

Отверстия для циркуляции кислорода можно, конечно, просверлить и при помощи дрели, но легче всего это будет сделать при помощи той же болгарки.

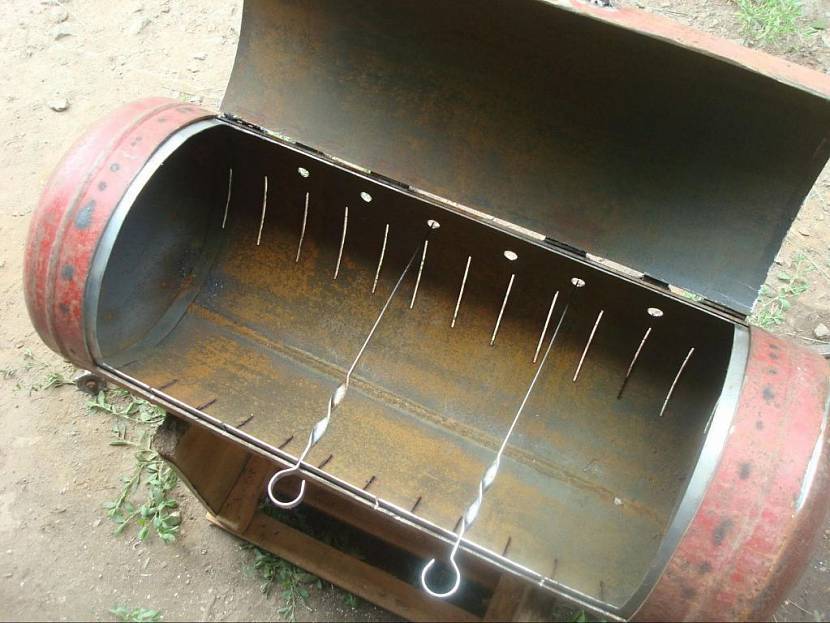

Также необходимо озаботиться и вырезами для установки шампуров, которые прорезают по методу треугольника через каждые 6 – 7 см. Ножками же мангал можно оснастить по трем методам:

  1. Просто приварив отрезки труб или арматуры нужной длинны к днищу.
  2. Сделав из металлопрофильных труб и гнутых металлических полос специальную подставку, на которую впоследствии можно устанавливать получившийся мангал.
  1. Не стоит забывать и про вариант с колесиками, описанный выше.

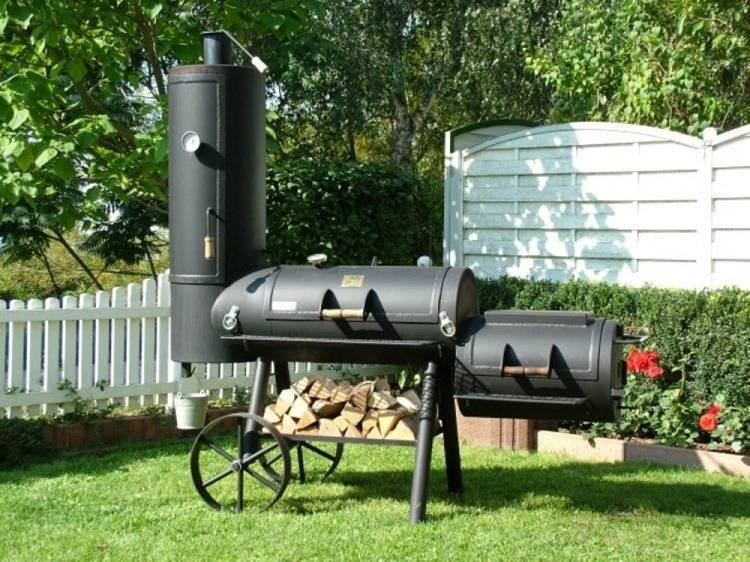

Для обновления нашего мангала до версии«мангал-коптильня» придется дополнить основную конструкцию дополнительным малым 20-ти литровым баллоном, который будет служить в качестве дымогенератора.

Малый баллон проходит ту же обработку, что и до этого большой, то есть, с него стравливается воздух посредством наполнения водой, потом он избавляется от штуцера и в нем также делается крышка, оснащенная петлями и ограничителями, как внутренними, так и внешними.

После этого в каждой емкости намечают отверстия для прохода дыма и вырезают при помощи болгарки.

После этого емкости приваривают друг к другу отверстие к отверстию.

После основная конструкция оснащается ножками. Затем на тот же манер, что и в случае с генератором дыма, вычерчивается и вырезается болгаркой отверстие под трубу дымохода, которая после к нему и приваривается.

Внутри баллоны оснащают уголками, на которые впоследствии можно устанавливать полочки из металлических решеток. Позади в корпусе дымогенератора нужно будет просверлить некоторое количество отверстий и установить поворотную заслонку, при помощи которой будет регулироваться тяга воздуха. Такой же заслонкой должна быть оснащена и труба.

Некоторые практикуют установку на корпус камеры мангала температурного датчика с верхним пределом до 350°С. Посредством данного датчика процесс копчения можно держать на контроле и постоянно корректировать температуру, из-за чего процесс копчения будет стабильным и качественным.

После конструкцию можно покрасить термостойким составом и пользоваться долго и с удовольствием.

Подготовительный этап

Всегда соблюдайте правила безопасности. Минус пропанового баллона в том, что пары газа держатся в нем довольно долго. Даже если в баллоне давно нет газа, он может взорваться от малейшей искры. Поэтому первым делом проводится промывка. Сначала открываете вентиль и стравливаете газ, который мог остаться в баллоне. Затем переверните его и избавьтесь от конденсата.

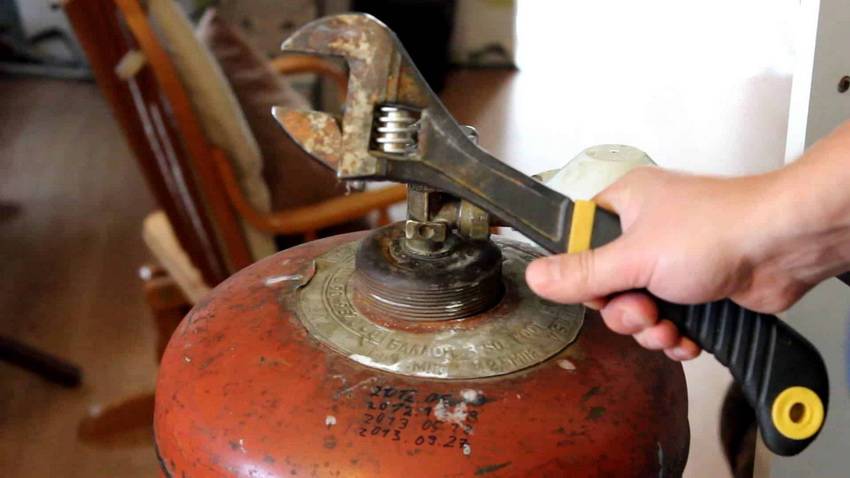

Аккуратно срежьте вентиль газового балона, время от времени поливайте его холодной водой. Затем подсоединяете шланг и наполняете баллон водой, иногда встряхиваете, чтобы улетучивался газ лучше. Баллон должен простоять с водой не менее суток, только после этого нужно его опустошить (делать это подальше от жилых домов и не на почву). Все, емкость готова к проведению работ.

Если вы делаете открытый мангал или барбекю, то каких-либо чертежей не нужно, конструкция достаточно простая. Да и в целом нет особых требований, все зависит от ваших предпочтений, в каких пропорциях резать баллон. Но стоит ознакомиться с рекомендациями:

  1. Если на мангале планируете использовать решетку и готовые угли, то емкость лучше разрезать пополам.
  2. При пользовании шампурами и дровами в качестве топлива нужно основу сделать большей высоты.

Самый простой вариант — это разрезать емкость на две части, к каждой приварить ножки, и получится два хороших открытых мангала. Но функционал ограничен и внешний вид не очень привлекательный. И в любом случае нужно устанавливать его на ножки, чтобы удобно было готовить. Как вариант — приварить поперек две трубы, чтобы ставить конструкцию на землю. Но сидеть возле жаровни на корточках неудобно, особенно если нужно много готовить пищи. Поэтому мангал своими руками лучше сделать полноценный, с функцией коптилки и всеми возможными мелочами, полезными при эксплуатации. Прежде чем приступать к изготовлению, рассмотрите фото конструкций, подберите для себя наиболее привлекательный вариант.

Плюсы и минусы барбекюшницы из бочки

Основной плюс барбекю из бочки — доступность исходного материала. Бывшие в употреблении емкости можно найти на досках объявлений или ближайших складах и приобрести по условной цене.

Бочки из-под масла емкостью 200 литров

Данные таблицы показывают, что корпус не отличается существенной толщиной, необходимой для создания основательной жаровни. Максимальная толщина стенки 200 литровой емкости 1,8 мм встречается редко. Чаще она не превышает 1,5 мм.

Очевидно, что главный существенный недостаток мангала из бочки — тонкая стенка. Барбекю быстро ржавеет или прогорает, особенно, если его растапливать дровами, а не углем.

Другие минусы изделия аналогичны недостаткам других мангалов цилиндрической формы. Основные среди них:

  • неравномерность прожарки продуктов. Из-за разной толщины слоя углей по центру и у стенки средние куски жарятся быстрее;
  • большой расход угля.

Остальные конструктивные изменения

В принципе, мангал из газ баллона практически готов. Остается только приварить ножки и сделать отверстия в самом баллоне для установки шампуров и подачи воздуха в зону горения угля. Начинают с отверстий для шампуров.

Одна из нанесенных продольных линий осталась не использованной. По ней необходимо нанести дополнительно метки, разделяющие равномерно линии на несколько отрезков. Длина последних 8 см. На их концах и делают сквозные отверстия диаметром 10 мм, используя дрель и сверло.

С противоположной стороны сделанного проема на приваренной стальной полосе необходимо сделать пазы под шампуры. Они должны располагаться точно напротив сделанных отверстий. Пазы делают болгаркой и отрезным диском.

Теперь надо сделать отверстия для подачи воздуха внутрь барбекющницы. Для этого от сварного шва цилиндрической части баллона в две стороны надо отложить по 10 и 20 см. По ним проводятся продольные линии, в общем их будет четыре по две с каждой стороны от шва. Они также делятся метками с расстоянием 5 см. После чего метки на двух парных линиях соединяются между собой. По ним болгаркой и отрезным диском делают сквозные прорези.


Отверстия и прорези под шампуры, прорези для воздуха в мангале из газового баллонаИсточник ar.pinterest.com

Остается заглушить отверстие, в которое вкручивался кран. Здесь просто берут пластинку толщиною 2-3 мм, которую к отверстию приваривают, обваривая сплошным швом со всех сторон.

В видео показано последовательность проводимых операций изготовления мангала из газового баллона:

Что касается ножек, то здесь огромное количество вариантов. Самый простой – ножки из стального уголка. Главное точно выбрать высоту установки газового мангала. Оптимально считается от 60 до 80 см, то есть удобный под рост взрослого человека. Хотя есть и низкие модификации.

Можно проявить фантазию и сделать ножки оригинальной формы, украшенные узорами. Можно приделать к ним ножки, сделать аппарат передвижным, мобильным, как показано на фото ниже.

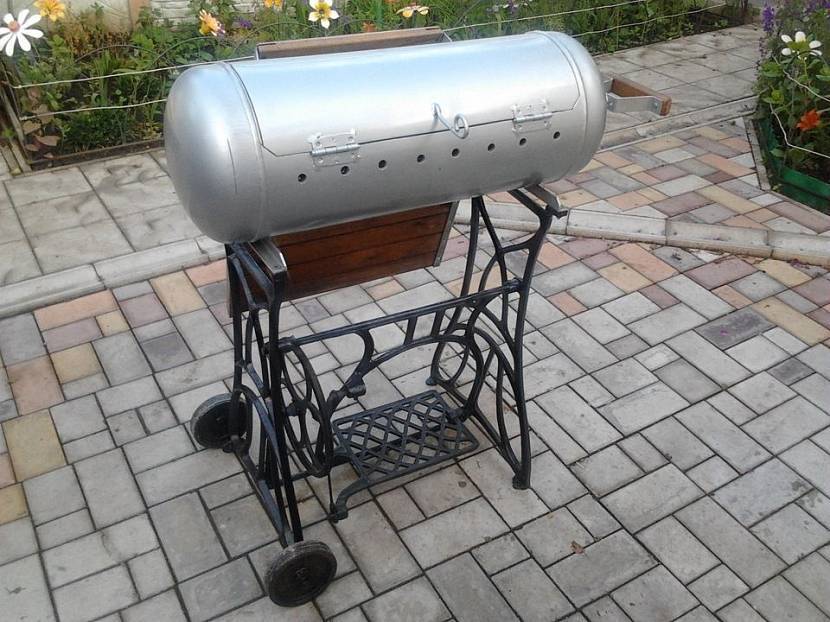

Бабушкина швейная машинка плюс газовый баллон = «раритетный» мангал с оригинальными ножкамиИсточник ruscos.ru

Как сделать барбекющницу

В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга. Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.

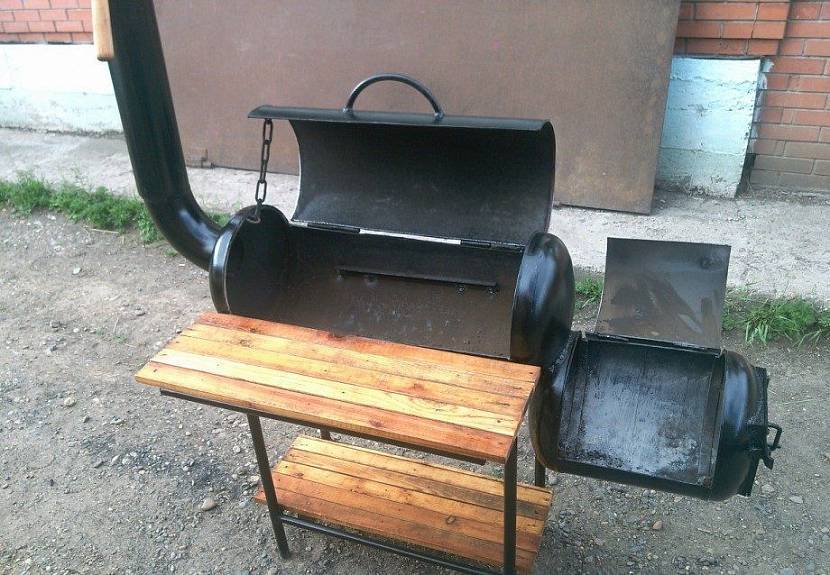

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

  • на крышке;
  • сбоку, с врезкой в отверстие для крана;
  • рядом с крышкой в цилиндрической части.


Барбекющница из газового баллона с боковым дымоходомИсточник es.decorexpro.com

Как усовершенствовать мангал

Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале-барбекюшнице процессом удобным и необременительным. Вот несколько таких мелочей:

  1. К крышке устройства или к его цилиндрической части приваривают гайку, в которую вставляют термометр. Теперь можно следить, при какой температуре готовится мясное блюдо.
  2. На дымоход можно установить бак. В него друг на друга устанавливаются решетки. Это дополнительное приспособление – отличная конструкция коптильни.
  3. Можно внутрь мангала установить решетку, на всю его длину. Это будет колосник. Его задача – удерживать угли, но пропускать через себя золу, чтобы она не мешала гореть дровам.

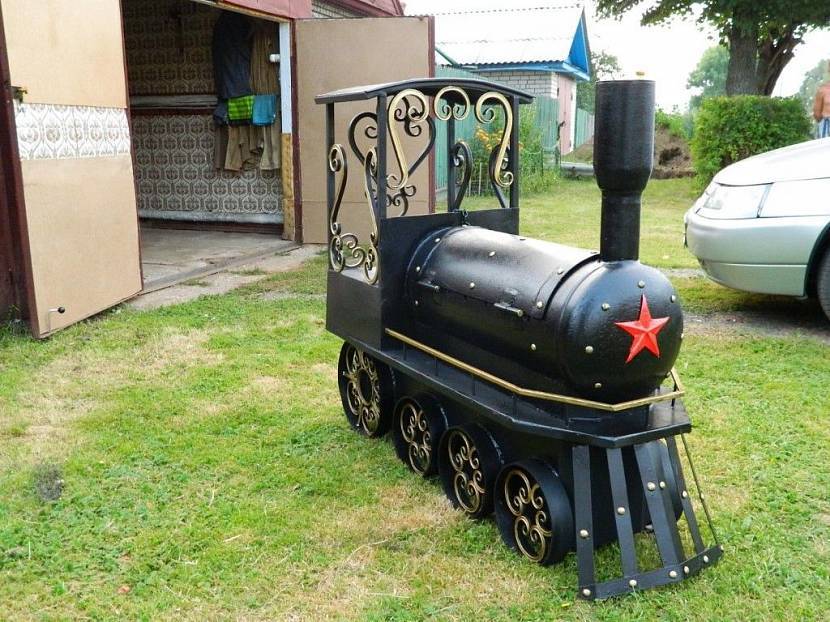

Что касается декоративного оформления, то здесь также огромное поле деятельности. Что только не придумывают мастера. К примеру, вот такой вариант в виде паровоза, как на фото ниже. Определенно, такая конструкция украсит территорию дачи.


Мангал-барбекюшница из газового баллона в виде паровозаИсточник gyk.byxehog.ru.net

Из видео можно узнать, как создать мангал из газового баллона:

Заключение по теме

Сегодня найти в интернете мангалы из газового баллона с чертежами и точными размерами – не проблема. Предлагаются всевозможные варианты простых конструкций и с дополнительными удобными опциями. Но главное, как показала практика, это точное соблюдение высоты расположения шампуров над углями. Расстояние небольшое – будет гореть мясо, расстояние увеличили – блюдо будет готовиться долго.

Опасности

При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:

  1. Плохо проведенные сварочные работы обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
  2. Используя термостойкое покрытие для своего изделия, вы существенно подымите его эстетический вид.
  3. Готовая конструкция будет иметь внушительный вес, что повлияет на удобство транспортировки.

Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.

Финальная обработка конструкции

Завершающей работой при изготовлении гриля будет покраска изделия. Это поможет уберечь его от ржавчины и придаст приятный внешний вид. Выбор термостойких красок, подходящих для окрашивания жаровни, достаточно широк.

Можно использовать краску, предназначенную для глушителей. Она очень хорошо держится на металле, и не теряет свои качества при сильном нагревании. Недостатком такого покрытия являются высокая стоимость и сложная технология использования.

Готовый гриль из газового баллона

Покрасить гриль можно специальной краской для печей и каминов. Минусы у нее такие же, как и предыдущей.

Самым дешевым вариантом будет покраска жаровни составами на основе битумных смол. Например, кузбасс-лаком.

Самым удобным вариантом будет использование жаропрочной краски в баллончиках, так как ложится она ровнее и не стекает.

Виды краски:

  • Оксидированная. Защитит металл от ржавчины и коррозии.
  • Порошковая. Рекомендуется использовать только в том случае, если есть возможность после покраски обработать поверхности при помощи обжига.
  • Кремнийорганическая эмаль. Самый оптимальный вариант для покраски гриля, так как выдерживает нагревание до 600°C.

Технология покраски:

  1. отшлифовать наружную поверхность жаровни при помощи крупнозернистой наждачной бумаги;
  2. обезжирить металл уайт-спиритом или растворителем;
  3. нанести первый слой краски;
  4. дать ему высохнуть не менее 12 часов (10 минут для краски из баллончика);
  5. таким же способом нанести еще 3-4 слоя.

Перед окрашиванием нужно принять меры предосторожности – надеть защитные очки, респиратор и резиновые перчатки.

Для защиты мангала от появления ржавчины можно воспользоваться народным методом обработки. Для этого нужно сделать следующее:

  1. сделать 5% раствор серной кислоты;
  2. обработать им все поверхности;
  3. сделать крепкий мыльный раствор;
  4. прокипятить в нем гриль;
  5. завершающим этапом будет кипячение конструкции в растворе каустической соды.

Этот способ поможет защитить металл от коррозии и ржавчины на длительное время.

Мангал из трубы и с трубой

Соорудить жаровню из трубы чуть сложнее. В том плане, что нужно будет заварить торцы. Все остальные операции ничем не отличаются. Даже конструкции точно такие-же.

Мангалы из трубы — изготовление потребует чуть больше времени: нужно приварить боковушки

Зато при использовании трубы есть свои плюсы: раз уж все равно будем приваривать бока, то почему бы не сделать дверцу (на фото слева). Использовать можно старую от печки — через нее можно подкладывать дрова, а также регулировать подачу воздуха, пока «готовятся» угли.

Мангал с трубой

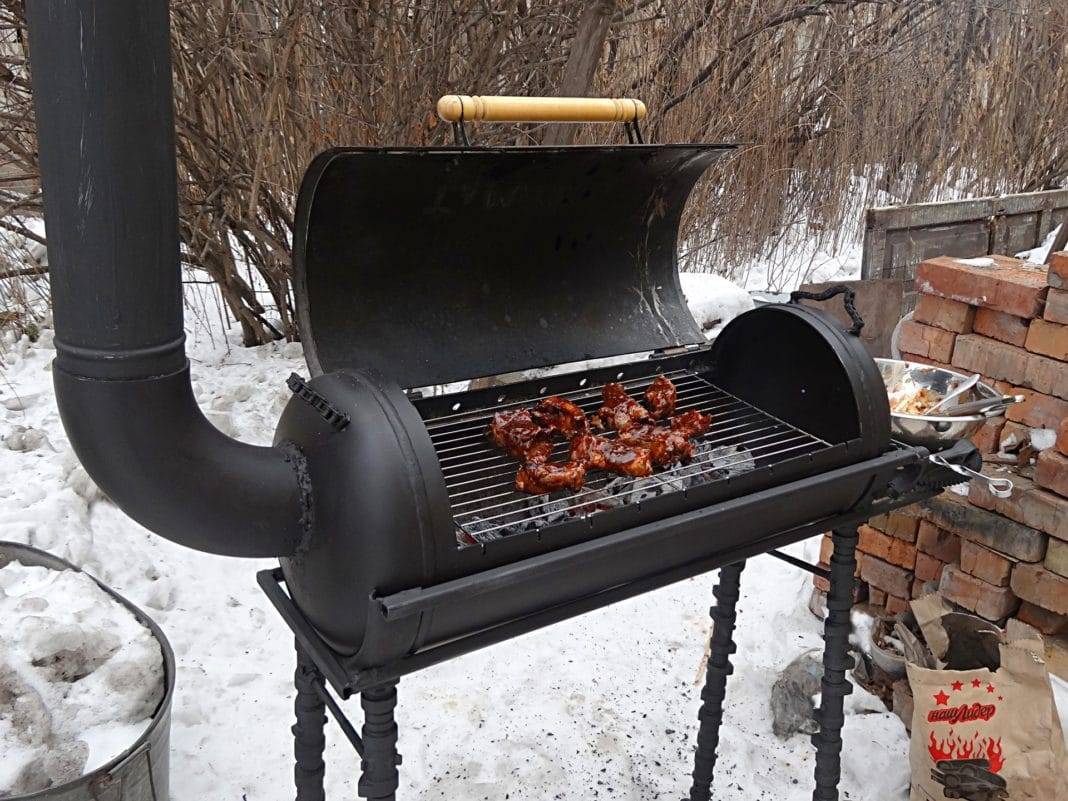

Для обеспечения лучшей тяги и чтобы дым не мешал находящимся рядом, можно к боковине мангала из баллона, трубы или бочки приделать дымоотводящую трубу. Работы это добавит, но не очень сильно. Зато пользоваться будет комфортнее: дым хорош на шашлыке, а дышать им совсем не хочется.

Мангалы с трубой более комфортны — дым уходит вверх. Оформить все тоже можно по-разному

О том, как сделать простой кирпичный мангал, читайте тут.

Мангал из трубы и с трубой

Соорудить жаровню из трубы чуть сложнее. В том плане, что нужно будет заварить торцы. Все остальные операции ничем не отличаются. Даже конструкции точно такие-же.

Мангалы из трубы — изготовление потребует чуть больше времени: нужно приварить боковушки

Зато при использовании трубы есть свои плюсы: раз уж все равно будем приваривать бока, то почему бы не сделать дверцу (на фото слева). Использовать можно старую от печки — через нее можно подкладывать дрова, а также регулировать подачу воздуха, пока «готовятся» угли.

Мангал с  трубой

Для обеспечения лучшей тяги и чтобы дым не мешал находящимся рядом, можно к боковине мангала из баллона, трубы или бочки приделать дымоотводящую трубу. Работы это добавит, но не очень сильно. Зато пользоваться будет комфортнее: дым хорош на шашлыке, а дышать им совсем не хочется.

Мангалы с трубой более комфортны — дым уходит вверх. Оформить все тоже можно по-разному

О том, как сделать простой кирпичный мангал, читайте тут.

Разметка баллона

Чаще всего для жаровни берут пропановый баллон на 50 литров. Получается оптимальный размер для приготовления 6 порций шашлыка. Изделия эти стандартны, потому разметка будет общей для всех.

Наружный диаметр баллона — 96 см. Он отлично делится на 4: получается 24 см. Также есть метка, относительно которой удобно делать разметку: это продольный шов. Относительно него и стоит откладывать все расстояния: тогда все будет ровно, без перекосов.

Сначала от шва откладываем по 24 см в обе стороны, проводим линии. Положив баллон горизонтально, швом вниз, на одной из линий делаем разметку под шампуры. От круговых швов справа и слева отступаем  3 см, а далее ставим отметки через каждые 8 см. Получаем 6 отметок. В них нужно будет просверлить отверстия диаметром около 1 см.

От линии, на которой проводили разметку откладываем вверх 10 см (от шва-середины получится 34 см). Тут будет заканчиваться крышка нашего мангала.

Разметка газового баллона для мангала

Далее размечаем саму крышку. Это будет расстояние между первой отмеченной линией и только что нанесенной. Между ними, отступив от круговых сварных швов 3 см, прочерчиваем линии. Мы с вами на баллоне нарисовали крышку мангала. Она занимает меньше половины диаметра (на фото получилась она внизу).

Чем покрасить?

Поверхность мангала, который изготовлен из старого баллона, можно покрыть с помощью нескольких материалов. Для данных целей применяется:

  • Кремнийорганическая эмаль с хорошими показателями термостойкости. Данное покрытие способно выдержать температурный режим до 600 градусов.
  • Порошковая термокраска. Такой вариант не допускается для домашнего применения, так как ему требуется обжиг в печи под высокими температурами.
  • Также можно воспользоваться оксидированием. Он является хорошим вариантом для антикоррозийной обработки мангала.

Также существует народный способ, который надолго защитит мангал от ржавчины. В первую очередь следует произвести обработку корпуса емкости 5% раствором серной кислоты. Затем прокипятите его в растворе хозяйственного мыла высокой концентрации. После этого в течение 30 минут следует варить изделие в едком натрии.

Обработка мангала считается обязательным мероприятием, так как железо может окисляться и ржаветь. Данные мероприятия способствуют продлению срока службы конструкции. Выполняя окрашивание своего сооружения, следите за тем, чтобы используемый материал соответствовал заявленным выше качествам.

Выбор газового баллона, советы

Прежде чем приступить к изготовлению мангала, нужно приобрести сам баллон. Очень часто владельцы автомобилей, переделывая топливную систему на своём транспортном средстве, выбрасывают или сдают в пункт приёма металлолома газовые баллоны, поэтому его можно заполучить почти бесплатно или приобрести в интернете.

Подбирать следует стандартную ёмкость на 50 л — это актуальный размер, поскольку меньшие баллоны несколько неудобные при использовании. Их размер не позволит перекладывать угли из одной стороны на другую, а также на маленьком мангале невозможно расположить необходимое количество шампуров.

Техника безопасности при работе

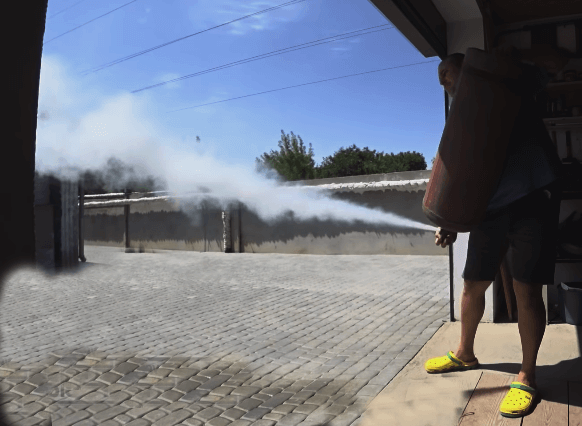

В каждом баллоне пропана, даже с виду пустом, присутствуют конденсат и остатки газа. Они представляют опасность, потому что взрываются при контакте с искрой, образующейся при работе болгаркой или сверлении корпуса. Поэтому перед работой с емкостью необходимо тщательно удалить остатки газа, а также исключить искрение.

Удаление газа и конденсата

Емкость устанавливают на улице, вентиль полностью открывают, если есть возможность – выкручивают.

Переворачивают вверх дном, сливают конденсат, ждут, чтобы газ вышел. Периодически емкость поворачивают и проверяют при помощи мыльной пены: если пузырьки перестали появляться – можно работать дальше.

Выпуск остатков газа из перевернутого баллона

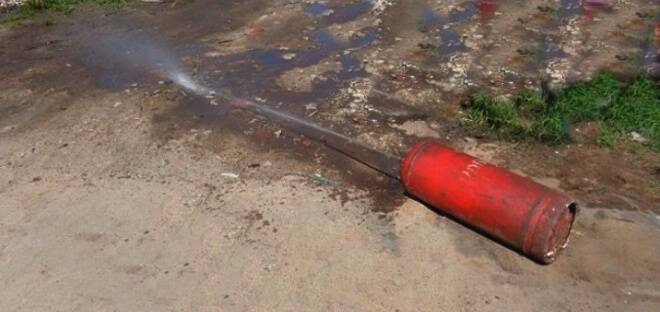

Если вентиль ранее выкрутить не получилось – укладывают баллон на бок и, осторожно отпиливают ножовкой кран, поливая место резки водой, чтобы не образовывалась искра

Промывка водой

При помощи шланга под напором емкость полностью заполняют водой, оставляют отстояться от несколько часов до нескольких суток. За это время вода впитывает остатки газолина, газа, запах.

Можно использовать компрессор с пистолетом. Тогда вода выходит примерно вот так.

После этих мероприятий емкость разрезают болгаркой.

Можно разрезать, полностью заполнив сосуд водой. Вместо вентиля забивают деревянную заглушку. Укладывают на наклонную поверхность и выполняют прорез. При резке вода не дает образовываться искре.

Ход изготовления: размеры, чертежи

Вариантов оборудования, изготавливаемого из использованных газовых баллонов, может быть несколько:

  • мангал;
  • печь-барбекю;
  • сочетание мангала и печи-барбекю;
  • сочетание мангала, печи-барбекю и гриля;
  • перечисленное выше плюс коптильня.

Оптимальным вариантом является печь-барбекю, которую можно использовать, как мангал. Для изготовления выбранной модификации требуется запастись необходимым инструментом: болгаркой, электролобзиком, дрелью, сварочным аппаратом, средствами защиты. Прежде всего, для изготовления печи-барбекю понадобится израсходованный газовый баллон.

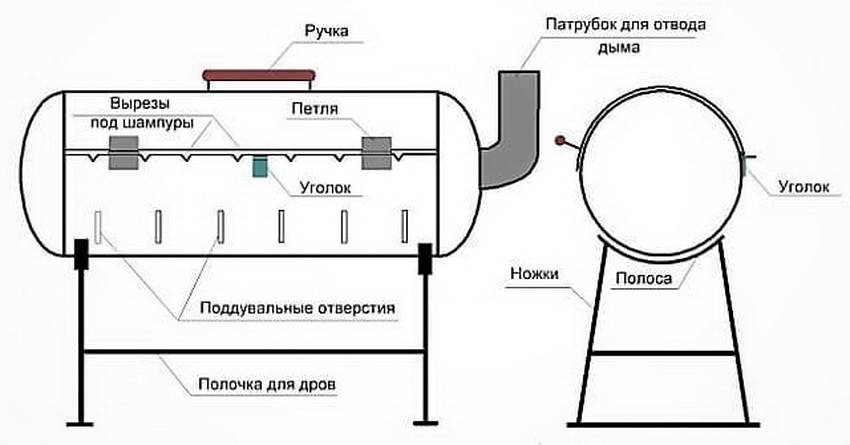

Фото 2. Чертёж барбекю из газового баллона с указанием частей устройства. Вид спереди и сбоку.

Самыми распространенными для использования в загородном доме считаются емкости на 5 л, 12 л, 27 л и 50 л. Опытные мастера рекомендуют работать с баллонами на 50 л. Этот вариант хорошо подходит по размерам для приготовления любых блюд. Если требуется снабдить конструкцию функцией копчения, основную камеру на 50 л дополняют баллоном на 27 л, достаточного для размещения горючих материалов.

Внимание! Строго соблюдайте требования пожарной безопасности. Использованные газовые баллоны перед обработкой необходимо несколько раз наполнить водой

Это позволит миновать взрыв оставшегося газа. Делайте элементы конструкции печи из негорючих материалов!

Для изготовления печи из баллона используются чертежи, которые предлагают разные варианты конструкции. Основываясь на самом простом из них, достаточно удалить половину стенки баллона и обработать его поверхность. Такое изделие надо переносить вручную, устанавливая там, где готовится барбекю.

Более сложный чертеж включает крышку и металлическую подставку на уровне пояса. На чертеже, где рассматривается весь потенциал конструкции, можно увидеть шасси, топку и трубу для коптильни помимо основной камеры, а также различные элементы декора, выполняемые резкой по металлу и сваркой.

Так или иначе, основной частью конструкции остается газовый баллон на 50 л. Его необходимо разметить по выбранному чертежу, а затем приступить к обработке.

Первый раз емкость заполняют водой, чтобы вытеснить остатки газа и растворить налет на стенках. Заполненный баллон оставляют так на несколько дней. Затем воду выливают и наливают второй раз непосредственно перед резкой. Ее также производят по заполненной водой емкости. У размеченного баллона отрезают примерно половину стенки. Отрезанную часть можно выбросить или использовать в качестве крышки.

Фото 3. Чертёж барбекю из газового баллона с указанием частей устройства и потоков холодного и горячего воздуха.

Диаметр баллона составляет 30 см. В процессе резки у емкости сохраняется закрытая часть высотой 15 см, а также боковые стенки, защищающие рабочую часть будущей печи. Присоединив крышку, закрытое пространство можно будет использовать не только для барбекю, но и для гриля, расширив, таким образом, возможности самодельной конструкции.

Для соединения элементов будущей печи требуется сварочный аппарат и набор электродов. Сначала вдоль разреза привариваются уголки 32х32, которые нужны для того, чтобы металл не «повело» при высокой температуре. С той же целью к крышке (отрезанной части стенки) по бокам привариваются поперечные металлические полосы. К задней части баллона крепятся петли для крышки, к которым она приваривается. К основным операциям сварки можно добавить соединение с трубой-дымоходом и подставкой-шасси.

Сварка при изготовлении барбекю из баллона — самый надежный метод соединения элементов конструкции, который обеспечивает герметичность и устойчивость к высоким температурам. После завершения сварочных работ дорабатываются остальные детали системы.

К установленной крышке можно добавить ручку, чтобы не обжечься при открывании и закрывании. Внизу баллона делается отверстие для тяги, а сбоку устанавливается дымоход с заслонкой. К подставке-шасси сваркой или другим способом прикрепляется столешница, на которой впоследствии разместят блюда или ингредиенты для них.

Делаем ножки

Они могут быть из уголка, круглой или профильной трубы, арматуры, полосы толстого металла. Что есть в хозяйстве, то и используйте. Некоторые идеи есть на фото ниже.

Самые простые ножки из трубы и уголка — приварили ко дну. Можно сделать внизу распорки, а на них устроить полочку

Почти также сделать можно из полос стали большой толщины.

Ножки из металлических полос большой толщины

Удобные ножки для мангала из пропанового баллона можно сделать из профильной трубы. Они могут быть в виде перевернутой буквы «Т» и приварены к середине. Можно сделать опору в виде рамы, сделав внизу полочку (или несколько полочек) для дров, мисок и т..д.

Ножки из профильной трубы для мангала из газового баллона

Можно сделать ножки из круглой трубы и/или арматуры.  Если мангал вы хотите иметь переносной, то к корпусу приваривают небольшие отрезки арматуры, а на них насаживают куски труб подходящего диаметра (внутренний диаметр труб чуть больше чем наружный арматуры). Можно сделать наоборот: приварить куски труб, а вставлять арматуру.

Как сделать ножки к мангалу из трубы и арматуры

Только учтите, что с такими ножками двигать его будет сложно: ножки будут выпадать. Чтобы избежать этого, нарезают резьбу.

Видео-пример изготовления одного из самодельных мангалов из пропанового баллона смотрите ниже.

Необходимые инструменты и материалы для изготовления из баллона мангала своими руками

Основой конструкции является газовый баллон размером 96 см в длину, 30 см в ширину, объемом 50 л. Также можно создать мангал из подобного изделия на 80 л, обладающего увеличенным диаметром, что способствует повышению комфорта во время розжига. Такое изделие характеризуется хорошей вместительностью, позволяющей использовать всю длину стандартных шампуров. Это значительно облегчает процесс готовки шашлыков для большой компании.

На конструкции не должно быть внешних повреждений, способствующих образованию мелких очагов коррозии, которые под воздействием открытого огня и высоких температур превратятся в дырки. Через некоторое время такая участь постигнет всю конструкцию. Даже если мангал покрыть термостойкой краской, все дефекты обнаружатся. Дыры можно заварить, но это испортит внешний вид изделия.

Эскизный чертеж мангала из газового баллона

Перед тем как сделать мангал своими руками, следует подготовить такие материалы и инструменты:

  • электрическую дрель со сверлами по металлу;
  • сварочный аппарат;
  • струбцины для фиксации металлических компонентов;
  • трубный ключ;
  • болгарку;
  • молоток;
  • зубило;
  • отвертки;
  • электроды диаметром 4 мм;
  • зачистные и отрезные диски для болгарки;
  • чертилку;
  • насадку-щетку для дрели;
  • распылитель или кисточку для дальнейшего окрашивания изделия;
  • металлическую трубу диаметром 100 мм для дымохода;

Для изготовления мангала баллон следует предварительно подготовить

  • колено радиусом 900;
  • дверные петли;
  • металлический уголок;
  • ручки из металла, что будут прикрепляться на крышку;
  • решетку для создания барбекю;
  • крепежные элементы в виде гаек, заклепок, болтов;
  • грунт;
  • краску;
  • растворители;
  • различные элементы декора.

Технология изготовления мангала

Пока емкость отмывается, создают чертеж. Спроектировать мангал из пропанового баллона несложно — в самом простом варианте изделие состоит из трех элементов: корпуса, крышки и ножек. Сложнее выглядит схема мангала-паровоза с дымоходом для копчения. На чертеже отмечают размеры, определяют расположение крышки, пропилов для шампуров, креплений для решетки гриля и т. д.

Чертеж: мангала

Основная работа состоит из трех стадий:

  1. распиливание баллона,
  2. приваривание ножек,
  3. монтаж крышки.

Дополнительный этап — декорирование готового мангала.

Разметка и резка

Чтобы разделить емкость на жаровню и крышку, выпиливают полукруглую часть стенки тары. Длина окружности стандартного пропанового баллона объемом 50 л равняется 96 см. Маркировку провести несложно: на баке присутствуют метки, от которых можно отталкиваться.

По всей длине проходит сварной шов — от него отступают по 24 см в обе стороны и наносят границы отверстия. Сразу же делают насечки для креплений шампуров. Крайние отметки располагают в 3 см от сварочных колец; промежуточные — расставляют с любым шагом, для большего удобства рекомендуют расстояние в 8 см — тогда влезет 6 шампуров. Если хочется оставить место для решетки гриля, шаг между насечками уменьшают.

Фото: выпиливаем крышку

Далее баллон распиливают болгаркой. Толщина стенок составляет 3 мм, так что разрезать тару нетрудно. Начинают с продольных линий, а затем переходят к поперечной разметке — иначе можно получить травму, когда стенка с силой отойдет от среза

Важно использовать средства индивидуальной защиты — маску, перчатки

После распила стенки болгаркой делают надрезы под шампуры. Чуть ниже дрелью просверливают отверстия для прохождения воздуха. Такие же просветы делают в нижней части мангала. Не трогают только дно и крышку баллона, чтобы ветер не задувал угли.

Крышка

На втором этапе самодельный мангал оборудуют крышкой и ручкой. Эту деталь приваривают металлическими петлями — крепеж может выйти из строя под действием высокой температуры. Чтобы было удобно работать одному, временно крышку фиксируют заклепками. Петли располагают на равном расстоянии друг от друга.

Фото: приварили петли

Для ручки используют металл, так как дерево и пластик в процессе эксплуатации могут деформироваться, обгореть или расплавиться.

Ножки

В зависимости от того, стационарным или переносным будет мангал, выбирается форма ножек для него. Для мобильного варианта эти детали изготавливают из труб или металлических уголков, приварив на концы широкие площадки, чтобы жаровня не уходила под землю под действием своего веса. Высота изделий подбирается индивидуально; опытным путем установлено, что удобнее ставить мангал на ножки длиной 20-30 см.

Фото: готовые ножки из металлической трубы

Стационарную барбекюшницу, как правило, монтируют на фундамент из бетона или кирпича. Кроме того, конструкцию можно стилизовать — например, приварить кованые колеса, чтобы придать мангалу вид паровоза.

Фото: мангал в виде паровоза

На этом барбекю из баллона готово. Остаются только финишные штрихи — приваривание креплений для гриля, покрытие корпуса жаростойкой краской и другая отделка. Чтобы добавить мангалу функцию коптильни, к одной боковой стенке приваривают дымоход, а к другой — топку. При закрытии крышки получается коптильная камера.

Таким образом, превратить стандартный газовый баллон в универсальную жаровню не так сложно, главное — соблюдать технику безопасности при работе. Емкость из-под пропана позволит реализовать разные дизайнерские идеи мангала, что станет отличным дополнением к дачному отдыху на выходных.

Монтаж дымоходной трубы для мангала

Дымоходная труба — это не обязательный элемент нашего самодельного мангала, но она придаёт более эстетичный вид и работает как регулятор степени копчёности приготовляемого продукта.

Для изготовления этого элемента вполне подходит труба с наружным диаметром 90м. и длиной 70см. Так как заводские углы имеют очень плавный поворот, острый угол можно сварить самому, предварительно вырезав сегмент трубы, который от точки поворота размечается с помощью угольника в две стороны по 45 градусов по окружности трубы. Вырезав болгаркой сегмент, загибаем меньшую часть к большей, с помощью уголка проверяем угол 90 градусов и свариваем их в месте. После этого выставляем трубу к месту приварки, там, где мы установили заслонку, и хорошо свариваем по кругу трубу. Следует заметить что каждый шов нужно зачищать зачистным диском. Так он приобретает более эстетичный вид и хорошо просматривается качество сварного шва.

Когда труба приварена, устанавливаем защитный колпак. Он фиксируется зажимным болтом.

Какими бывают мангалы?

Мангал очень давно применяется не только поварами для приготовления мяса и овощей на углях, но и любителями.

Виды мангалов:

  • Портативные или складные. Эти модели самые популярные. Их удобно брать с собой на природу и в далекие поездки. Он занимает мало места и легко собирается;
  • Переносные. Данные мангалы не предназначены для перевозки, но их можно легко передвинуть и перенести в другое место. Зачастую, это габаритные конструкции.
  • Стационарные (профессиональные). Эти мангалы устанавливают в ресторанах и кафе, но можно пользоваться им и в домашних условиях. Они очень большие. Ставят их в определенное место, где уже есть специальная фундаментная подставка и дымоход.

Сделать мангал можно из самых различных материалов. Обычный газовый баллон будет идеальным решением. Например, мангал-коптильня. Подробные чертежи и инструкция помогут вам создать данное приспособление из обычного газового баллона. Но помните, что вы должны предусмотреть топку и сделать свою коптильню герметичной.

Дно баллона разрезается, и вы получите отверстие – это и будет топка. Обычно, наваривают толстые железные листы, чтобы коптильня прослужила вам долгие годы. В итоге у вас получится цельная конструкция, с дверкой и небольшой печкой. Обязательно приделайте трубу. Ее можно купить в специализированном магазине или на строительном рынке. Она должна быть среднего размера. Многие умельцы устанавливают специальный моторчик, с помощью которого будет вращаться мясо на вертеле. Но можно вешать куски мяса или тушки на небольшие крючки.

Готовый мангал стоит покрасить. Для это отлично подойдет не токсичная и термостойкая краска.

Перед тем, как начать готовить в новом мангале, его стоит как следует помыть и проколоть. Не всегда одного раза достаточно. Газ может долго не выветриваться.

Еще один вид мангалов, на который стоит обратить внимание – это мангал-паровоз. Его не так просто сделать и придется потратить не один день, чтобы получить готовую конструкцию

Внешне мангал действительно напоминает паровоз. Его можно считать универсальным изделием, потому что он состоит из: обычного мангала, гриля, коптильни и барбекю. Мастера с помощью нескольких больших газовых баллонов способны создать настоящий шедевр.

Основа мангала-паровоза – это газовый баллон объемом 50 литров. Остальные части можно изготовить из труб и небольших бочек. Если вы будете делать колесики, то готовые можно купить в любом магазине. Готовое изделие обязательно нужно покрасить термостойкой краской. Чтобы мангал долгое время прослужил вам, за ним стоит ухаживать и обновлять покрытие.

С помощью кованых узоров можно украсить готовое изделие. К газовому баллону можно приделать небольшие столики, выдвижные решетки и различные функциональные элементы.

Мангал-паровоз может и украсить дачный участок, но и с помощью него можно готовить различные блюда за короткое время.

Самостоятельно изготовить мангал очень сложно. Нужно обладать различными навыками, например, умело пользоваться сваркой и болгаркой. Эти инструменты очень опасны для человека. Несоблюдение техники безопасности может привести к плачевным результатам.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
