Назначение и методы переключения байпас в стабилизаторах напряжения

Расположение и схемы

Другая классификация связана с расположением устройства. Байпас может устанавливаться на стабилизаторе или внутри него. Так внутренние (встроенные) построены по принципу схемы обхода, реализованной непосредственно внутри корпуса.

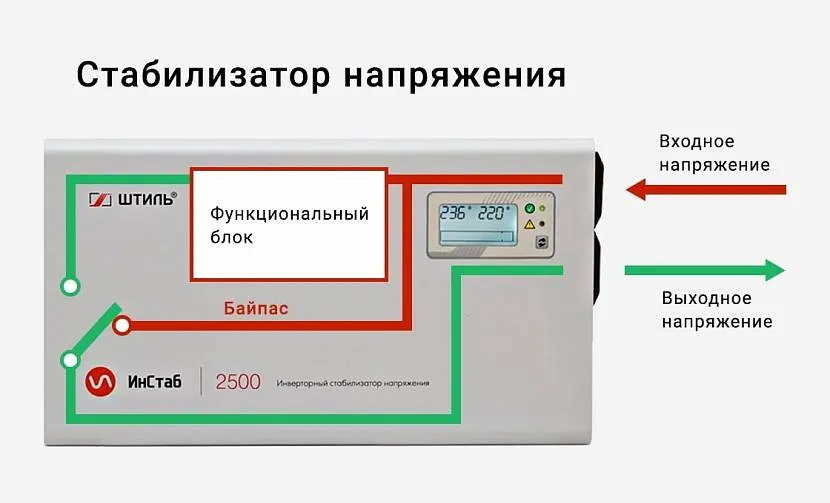

Инверторный стабилизатор со встроенным байпасом Источник www.shtyl.ru

Внешние байпасы

Устройство электрического внешнего байпаса построено на том, что устройство подключается отдельно, вокруг стабилизатора. Причём характеристики последнего (мощность и количество фаз) роли не играют, возможна адаптация с любыми моделями.

Однофазный

В первую очередь байпас в стабилизаторе напряжения должен выполнять мгновенное отключение фазных проводников от входного и выходного контакта прибора. «Ноль» в этом случае не размыкается и может проходить напрямую. Однако в последующей эксплуатации это может привести в ряду затруднений.

В качестве примера присоединения рассмотрим схему, представленную далее.

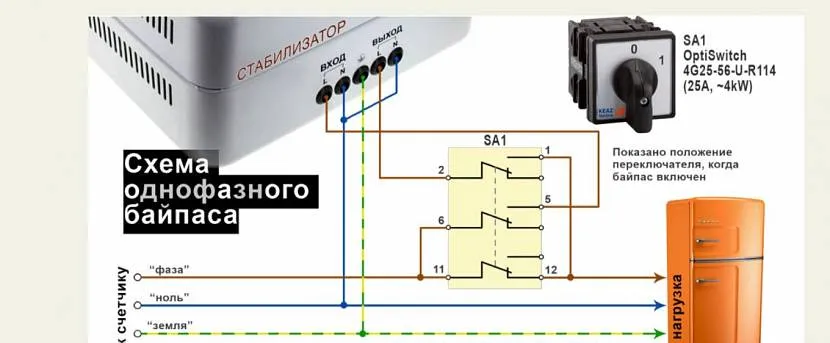

Схема подключения внешнего однофазного байпаса с переключателем OptiSwitch 4G25-56-U-R114 Источник energy-express.ru

Если установлен стабилизатор с большим номиналом мощности, меняются требования и к переключателям. Принцип подключения выполняется по аналогичному принципу.

Трёхфазный байпас

Для подключения трёхфазной модели понадобится коммутирование не только 3 фазовых жил, но и «земли». Поэтому принцип действия аналогичен, но будет в 4 раза больше. Для удобства соединения цепи можно воспользоваться специальными «байпасными» переключателями, которые не только объединят все контакты в единый корпус, но и снабжены всеми внутренними соединениями. В этом случае вам только останется правильно скоммутировать оба устройства.

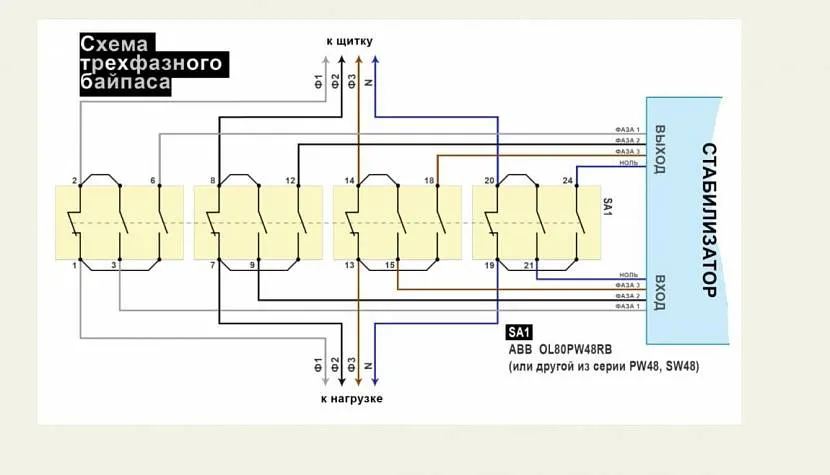

Схема подключения внешнего трёхфазного байпаса Источник energy-express.ru

В качестве примера рассмотрим двухпозиционный четырёхполосный переключатель ABB OL80PW48RB. Он предназначен для коммутационной мощности 22,5 кВт (380 В), номинальное напряжение 80 А, но в течение 3 сек. способен выдержать скачок до критических 1 280 А. Представленная ниже схема показывает, что приспособление реализуется с уже соединёнными между собой контактами. Поэтому он легко может устанавливаться в цепи «байпас – стабилизатор напряжения» и в иных участках трёхфазный сетей.

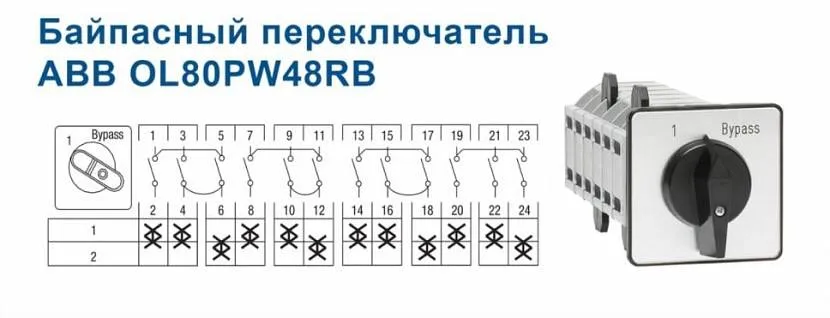

Трёхфазный двухпозиционный четырёхполосный переключатель ABB OL80PW48RB Источник energy-express.ru

Внутренний и внешний байпас

Внешний ручной байпас Legrand

Встроенная или внутренняя схема байпаса представляет собой схему байпаса, которая спроектирована и реализована непосредственно в электрическом шкафу. Снимается только ручка или тумблер.

Стабилизаторы, предназначенные для домашнего использования, не всегда оснащены встроенной электрической частью, поэтому необходимо учитывать это при выборе подходящей модели. Нет необходимости использовать байпас дома.

Внешний байпас представляет собой схему байпаса, разработанную и реализованную рядом с регулятором напряжения. Каждый стабилизатор, независимо от количества фаз и мощности, может комплектоваться внешним дополнительным рабочим блоком.

Внутренний и внешний байпас


Внешний ручной байпас Legrand

Встроенный или внутренний байпас представляет собой схему обхода, которая спроектирована и реализована непосредственно в корпусе электротехнического прибора. Наружу выводят только рукоятку или тумблер.

Стабилизаторы, предназначенные для бытового использования, не всегда оснащаются встроенной электротехнической деталью, поэтому при выборе подходящей модели на это нужно обратить внимание. Байпас в домашних условиях эксплуатировать не обязательно. Внешний байпас представляет собой схему обхода, спроектированную и реализованную около регулятора напряжения

Каждый стабилизатор, несмотря на количество фаз и мощность, можно оснастить внешним дополнительным рабочим узлом

Внешний байпас представляет собой схему обхода, спроектированную и реализованную около регулятора напряжения. Каждый стабилизатор, несмотря на количество фаз и мощность, можно оснастить внешним дополнительным рабочим узлом.

Как правильно выбрать стабилизатор напряжения

В настоящее время производители предлагают три основных вида стабилизаторов:

  • Сервоприводные.
  • Релейные.
  • Электронные.

Первый вариант работает по принципу изменения количества витков на трансформаторе прибора. Изменение витков производится специальным бегунком, который работает от мотора сервопривода. Устройство достаточно простое, это самый дешевый прибор, но большое количество узлов и деталей снижает его надежность. Самые распространенные причины выхода стабилизатора из строя – это поломка мотора сервопривода и истирание графитовых щеток.

Релейный стабилизатор напряжения – это средний сегмент в категории стабилизаторов. В основе конструкции приборов этого типа лежит блок силовых реле. Именно с их помощью и производится переключение обмоток трансформатора. Достоинством релейных стабилизаторов является их невысокая цена, недостатком – низкий срок эксплуатации за счет присутствия в конструкции прибора механических деталей и узлов. Основной недостаток – это залипание контактов в самих реле.

Электронный вариант – самый надежный и самый качественный. Во-первых, это полное отсутствие механических узлов. Во-вторых, все управление основано на присутствии электронных ключей: симисторов или тиристоров. Такой импульсный стабилизатор напряжения быстро срабатывает, то есть, практически моментально в течение 20 мс откликается на изменение напряжения в сети. Добавим к положительным качествам прибора его бесшумную работу. Особенно это большой плюс, если стабилизатор находится в комнате. А вот минус у него один – высокая цена.

Устроенный на микросхемах стабилизатор напряжения электронного типа сегодня является самым востребованным. Многие потребители не обращают внимания на стоимость, ведь практика показывает, что стабильная и долгосрочная работа – это основное требование.

Что нужно для подключения

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

трехжильный кабель ВВГнГ-Ls

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

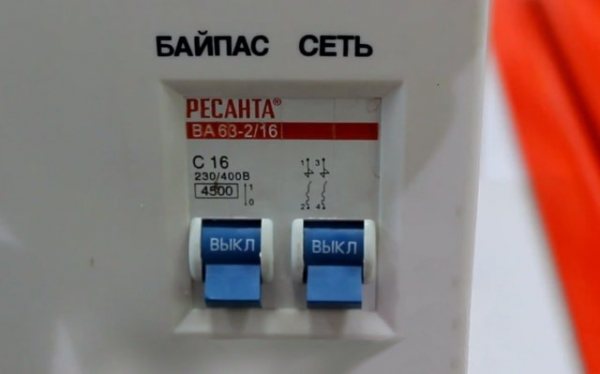

выключатель трехпозиционный

Данный выключатель в отличие от простых, имеет три состояния:

123

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

провод ПУГВ разных цветов

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п

Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Варианты исполнения

  • механический способ — с помощью переключателей, кнопок, тумблеров, реле, когда сигнал непосредственно по проводнику поступает со входа на выход;
  • электронный способ — с помощью электронных ключей (транзисторных, ламповых и др.), которые могут управляться как человеком с помощью механических переключателей, так и программно с помощью автоматизированных устройств управления.

Механический способ реализации байпаса обеспечивает абсолютное невмешательство электроники во входной сигнал и является более надёжным, так как не содержит в себе активных элементов, способных выйти из строя от нестабильности рабочих параметров (напряжение, температура), однако, электронный байпас избавляет от такого негативного явления, как дребезг контактов.

Способы переключения в режим байпас


Переключение стабилизатора напряжения в режим байпаса может осуществляться при помощи внутреннего или внешнего переключателя. Каждый из них, в свою очередь, делится на электронный и механический.

Внешние конструкции монтируются по желанию потребителя. Эксплуатация удобна, поскольку можно нажатием кнопки можно полностью обесточить прибор и достать его для технического обслуживания или ремонта.

Внешнее переключение реализуется встраиваемыми в распределительный щиток тремя кулачковыми позиционными переключателями. Также регуляторы электричества можно разместить в специальные шкафы. Еще на этапе изготовления могут оснащаться внешними переключателями электронного или механического типа.

Стабилизатор любого типа и модификации можно оснастить внешним переключателем. Главное по окончании работ привести его в рабочий режим регулятора электроэнергии.

Электронный метод


Электронное переключение позволяет стабилизатору быстро реагировать в экстремальных ситуациях

Электронное переключение может осуществляться автоматически и вручную.

В автоматическом режиме электронное переключение осуществляется за счет процессора, реле или полупроводника. Автоматический запуск в обход регулятора может происходить из-за стабильного напряжения в течение длительного времени или в критических ситуациях. В каждом случае стабилизатор продолжает анализировать величины входящего напряжения.

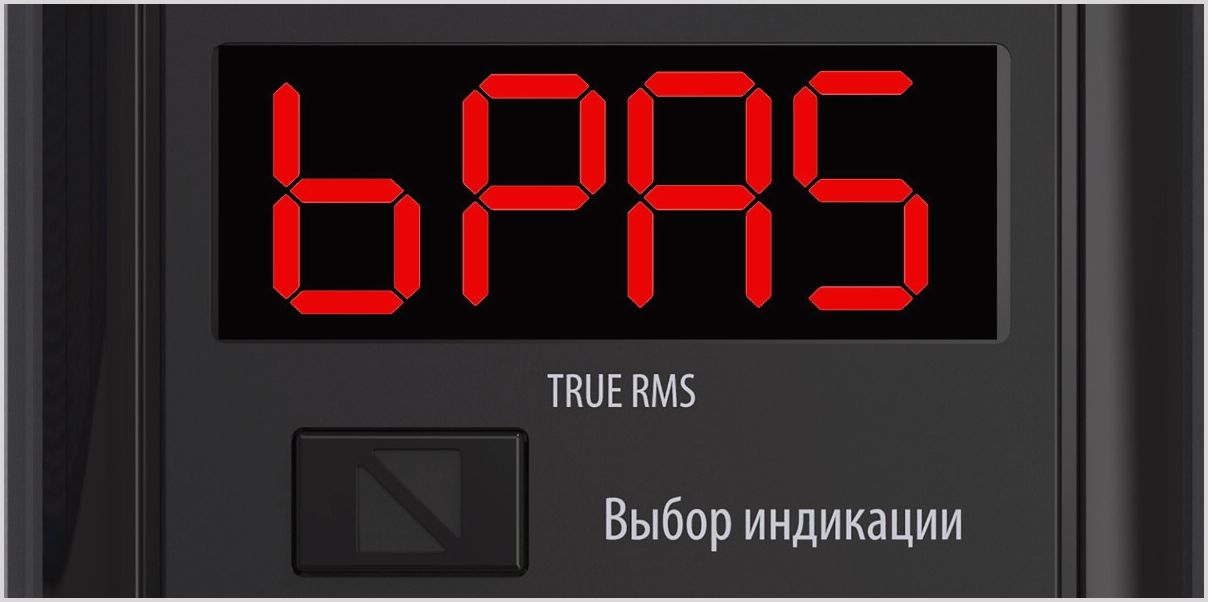

Для активации ручного режима достаточно нажать на кнопку, в результате чего электрический сигнал поступит на полупроводники или реле. Они создают обходные пути. Для реализации этого способа необходимо руководствоваться правилами и предписаниями для механического способа.

Экстремальные ситуации в бытовых условиях возникают, как правило, в результате выхода из строя стабилизирующего оборудования или перегрузки электрических магистралей. Режим байпас автоматически включится лишь в том случае, если параметры входящего напряжения будут соответствовать нормам. Если же в этот момент времени параметры электросети будут нестабильны, регулятор напряжения попросту отключит подачу ресурса. Как только параметры нормализуются, произойдет автоматическое переключение на стабилизирующий режим.

Некоторые модели регуляторов могут осуществлять автоматический перевод в режим байпаса при стабильных параметрах подающей сети. В таких ситуациях стабилизация напряжения электрической сети не требуется. После переключения оборудования в режиме реального времени отслеживает параметры, и при необходимости их стабилизирует.

Механический способ


Механический стабилизатор напряжения

Внутренний переключатель имеет аналогичный принцип работы, что и внешний. Переключение осуществляется при помощи рукоятки или тумблера. Ими оснащают оборудование мощностью более 3 кВ. Регуляторы напряжения меньшей мощности, как правило, делают портативными и оснащают конструкцию обходными розетками.

Механические переключатели в сравнении с электронными модификациями имеют весомые преимущества – просты в использовании и более надежны. По этой причине их продолжают применять в электрических схемах.

Причины использования


Основные причины эксплуатации байпаса:

  • Чтобы снизить изнашиваемость расходников и продлить эксплуатационный период.
  • Во время проведения строительных работ, а также высокой запыленности в помещении.
  • В домашних условиях наблюдаются регулярные просадки напряжения. Отклонения превышают 30-35%.
  • Для модернизации, профилактики и проведения ремонта.

Байпас – это специальная функция в электронных устройствах, которая коммутирует (соединяет) сигналы без рабочих узлов – функциональных блоков. Его основные задачи – улучшить качество работы всей бытовой техники и электрических приборов, гарантируя этим длительный эксплуатационный срок. Его использование эффективно при появлении высокого напряжения, а также помогает экономить электроэнергию.

Определение

Стабилизатор напряжения (СН) — это устройство, предназначенное для преобразования входного нестабильного напряжения из электросети: заниженного, завышенного или с периодическими скачками, в стабильное по величине на выходе устройства и подключенных к нему электроприборах.

Перефразируем для чайников: стабилизатор делает так, чтобы для подключенных к нему приборов напряжение всегда было одинаковым и близким к 220В независимо от того, каким оно поступает на его вход: 180, 190, 240, 250 Вольт или вообще плавает.

Отметим, что 220В или 240В это стандартная величина для РФ, Беларуси, Украины и так далее. Но в некоторых странах ближнего и дальнего зарубежья оно может быть другим, например 110В. Соответственно «наши» стабилизаторы там работать не будут.

Стабилизаторы бывают разных видов: как для работы в цепях постоянного тока (линейные и импульсные, параллельного и последовательного типов), так и для работы в цепях переменного тока. Последние часто называют «стабилизаторы сетевого напряжения» или просто «стабилизаторы 220В». Если говорить простым языком, то такие стабилизаторы подключают к электросети, а уже к нему подключают потребители.

В быту СН используют для защиты как отдельных приборов, например, для холодильника или компьютера, так и для защиты всего дома, в этом случае мощный стабилизатор устанавливается на ввод.

Причины использования

  • Чтобы снизить изнашиваемость расходников и продлить эксплуатационный период.
  • Во время проведения строительных работ, а также высокой запыленности в помещении.
  • В домашних условиях наблюдаются регулярные просадки напряжения. Отклонения превышают 30-35%.
  • Для модернизации, профилактики и проведения ремонта.

Байпас – это специальная функция в электронных устройствах, которая коммутирует (соединяет) сигналы без рабочих узлов – функциональных блоков. Его основные задачи – улучшить качество работы всей бытовой техники и электрических приборов, гарантируя этим длительный эксплуатационный срок. Его использование эффективно при появлении высокого напряжения, а также помогает экономить электроэнергию.

Определение и применение функции байпас в стабилизаторе напряжения


Байпас стабилизатора

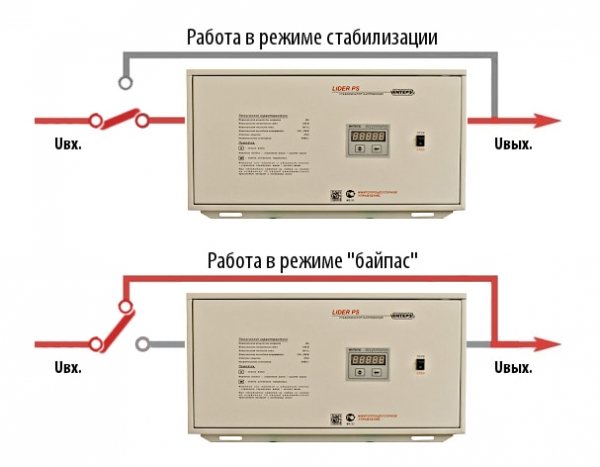

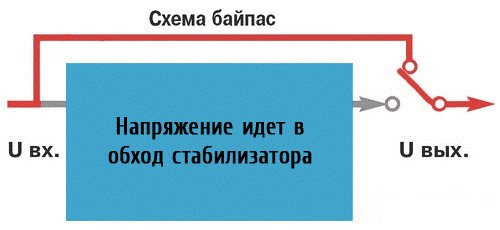

Байпас – это путь, создаваемый в обход некоторых участков или элементов электрической цепи. Работа электромагистрали с активным обходным путем носит название режим байпаса. Если такая функция применяется непосредственно к стабилизаторам напряжения, входное напряжение подается на выход, и стабилизация не производится. Некоторые производители стабилизаторов на корпусах пишут слово «Bypass» или «обход», «транзит», но сути этого не меняет.

Эта небольшая электротехническая конструкция используется, когда нужно запитать нагрузку в обход стабилизатора. Благодаря байпасу у потребителя нет нужды подключать провода и клеммы, достаточно лишь переключить выключатель.


Стабилизатор напряжения

Ситуации, когда целесообразно использовать байпас в электрике:

  • При возникновении нештатных или аварийных ситуаций, когда требуется быстро обесточить стабилизатор.
  • Байпас позволяет предотвратить перегрузки и развитие аварийных ситуаций. Его подключение к сети приборов целесообразно, если выходная мощность стабилизатора по факту превышает номинальные показатели.
  • Если в загородном доме люди живут не круглый год, а в определенные сезоны, они оставляют включенными минимальное количество бытовой техники, стабилизатор отключается.
  • Глубокой ночью, как правило, все показатели электрической сети стабильны, поэтому нужды в работающем стабилизаторе нет.
  • Необходимость провести техническое обслуживание самого стабилизатора напряжения.

Байпас для питания электродвигателей

В отличие от стабилизаторов, частотные преобразователи модифицируют, как это следует из названия, частоту электрического тока. Регулировка этого параметра, плавно изменяет частоту вращения электродвигателя. Работа двигателя в обход частотного преобразователя, возможна в части технологических процессов, для их завершения.

Устройства плавного пуска предотвращают преждевременный износ электродвигателей, работающих в режиме пуск/стоп, снижают отрицательное влияние высоких пусковых токов. После запуска двигателя, необходимость в работе УПП отпадает, электромотор переводится на прямое электропитание от сети. Эту задачу выполняет байпас, являющийся частью устройства плавного пуска.

Статья по теме: Сушилка для белья своими руками

Какими бывают циркуляционные насосы?

Все циркуляционные насосы образно говоря можно разделить на 2 вида — механичные и электронные. Механический байпас. Устанавливается на многих стабилизаторов напряжения. Размещается возле автоматического выключателя. Управляется путем изменения положения рычажка — вверх или вниз. Иначе говоря контакты из одного положения в иное переводятся механически.

Электронный байпас. Встречается редко и предоставлен в виде небольшой кнопки. Для того, чтобы перевести стабилизатор в транзитный режим нужно нажать на эту кнопку. Случится автоматичный перевод релейных контактов в режим насоса циркуляционного при помощи контроллера. Необходимо выделить отличие от первого вида, т.е. механического насоса циркуляционного — электронный байпас также и выполняет функцию реле напряжения. Если к примеру входное напряжение, превысит заданные пределы, то сработает защита и нагрузка будет обесточена. Электронные циркуляционные насосы можно встретить в однофазных стабилизаторах Вольт инжиниринг всех серий.

Принцип работы стабилизатора напряжения

Основное назначение стабилизатора – позволить потребителю не беспокоиться о безопасности своих электрических приборов. Современные устройства делают это автоматически и различаются только способами нормализации электрической энергии.

По сути, это преобразователи, позволяющие получить стабильное электроснабжение, не зависящее от колебаний входящего напряжения и изменений нагрузки. Колебания напряжения в сети вызываются многими причинами. Проявляются как:

  • Завышенное напряжение;
  • Пониженное;
  • Скачки, независимые от нагрузки;
  • Скачки, в зависимости от нагрузки у потребителя.

Во всех случаях стабилизатор обязан обеспечить электроснабжение, соответствующее норме.

Основным принципом действия стабилизаторов любого типа, является отслеживание величины входящего напряжения и корректировка его различными способами до необходимого уровня. Как только на клеммы стабилизатора поступает напряжение, происходит его сравнение с заданной величиной. Для бытовой сети, это 220 вольт. В следующий момент устройство понимает, в какую сторону необходима корректировка. Затем, различными способами, происходит нормализация параметров. Такой цикл занимает миллисекунды и осуществляется постоянно. Скорость срабатывания прибора обеспечивает стабильность подающейся потребителю электроэнергии.

Но, периодически возникают условия, когда необходимо подать энергию напрямую из внешней сети. В этих случаях на помощь приходит особый режим работы — Bypass.

Кому нужен обязательно

Какой стабилизатор напряжения выбрать

В отличие от крупных городов и мегаполисов, энергоснабжение в сельской местности, на дачах и небольших городках страдает низким качеством тока. Перепады напряжения в сети могут достигать больших величин. Особенно опасен верхний порог превышения стандартного уровня. Техника, запитанная от местной электросети, может не выдержать и просто сгореть.

Чтобы защитить бытовые электроустройства и электронную аппаратуру, обязательно используют стабилизаторы. Устройства индивидуального пользования подсоединяют к каждому потребителю тока. В то же время существует стабилизационное оборудование, которое может фиксировать напряжение выходного тока на требуемом уровне сразу во всём доме. Вот для чего нужны стабилизаторы напряжения.

Причины использования


Основные причины эксплуатации байпаса:

  • Чтобы снизить изнашиваемость расходников и продлить эксплуатационный период.
  • Во время проведения строительных работ, а также высокой запыленности в помещении.
  • В домашних условиях наблюдаются регулярные просадки напряжения. Отклонения превышают 30-35%.
  • Для модернизации, профилактики и проведения ремонта.

Байпас – это специальная функция в электронных устройствах, которая коммутирует (соединяет) сигналы без рабочих узлов – функциональных блоков. Его основные задачи – улучшить качество работы всей бытовой техники и электрических приборов, гарантируя этим длительный эксплуатационный срок. Его использование эффективно при появлении высокого напряжения, а также помогает экономить электроэнергию.

Ошибки подключения

1

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы

Обращайте на это внимание, прежде чем нести его обратно в магазин

https://youtube.com/watch?v=R0JVCCXazj0%3F

Источники – //cable.ru, Кабель.РФ

Виды байпаса в стабилизаторах напряжения

1. По принципу работы байпас может быть механическим или электронным.Механический (ручной) байпас — коммутация, когда напряжение подается со входа на выход без стабилизации, осуществляется вручную с помощью переключателей, кнопок или тумблеров. Вот как это выглядит на примере моделей из нашего каталога.

Механический байпас обеспечивает абсолютное невмешательство электроники во входной сигнал, и является более надёжным поскольку не содержит активных элементов, способных выйти из строя вследствие нестабильности параметров.

Электронный (автоматический) — коммутация осуществляется автоматически с помощью полупроводниковых ключей. Например, при неисправности какого-либо узла стабилизатора или при токовой перегрузке.

Автоматический и ручной байпас не являются взаимоисключающими. Так, стабилизатор напряжения со встроенным электронным байпасом можно оборудовать внешним ручным байпасом. Автоматический будет срабатывать в случае неисправности стабилизатора, а ручной использовать при необходимости подать питание в обход стабилизатора. Например, при подключении нагрузки большой мощности, или проведении ремонтно-профилактических работ.

2. По способу исполнения байпас может быть внешним или встроенным.

Внешний байпас выполнен в виде отдельного блока с переключателем, который подключается к стабилизатору. Применяется как для однофазных, так и трёхфазных стабилизаторов.

Встроенный байпас конструктивно находится внутри корпуса стабилизатора, и включается автоматически или вручную с помощью тумблера.

Методы переключения в режим Байпас

Механический способ

При таком способе подключения байпаса имеется ввиду применение рубильников, реле, переключателей, тумблеов и кнопок с помощью которых меняется схема поступления электрической энергии: в обход или по функциональным блокам. При механическом методе использования функции Байпаса влияние электричества нет.

Электронный способ

В этом случае стабилизатор переходит в обходной режим автоматически. Например, при неисправностях одного узла прибора, либо при токовых перегрузках. Коммутация байпаса осуществляется с помощью полупроводниковых ключей.

Кроме выше рассмотренных методов коммутации функции Байпаса, устройство с этой функцией имеет конструктивные отличия:

  • Внешний Байпас – добавлены вспомогательные блоки.
  • Внутренний Байпас – блоки этой функции встроены в корпус стабилизатора.

В каких случаях необходим режим байпас в стабилизаторах напряжения

Существует целый ряд причин, требующих включения bypass. Наиболее распространенные варианты:

  • Подключение в локальную сеть, запитанную через стабилизатор напряжения, электроприборы, общая мощность которых выше выходной мощности стабилизирующего устройства. Режим bypass позволяет избежать аварийного отключения электропитания.
  • Запланированный длительный перерыв в использовании электроприборов. В этом случае рекомендуется включить обходной режим, поскольку необходимость в регулировании параметров электрического тока отсутствует. Эта мера сокращает износ стабилизатора и продлевает его рабочий период.
  • Осуществление обслуживания или ремонта стабилизирующего устройства.
  • Значение напряжения в сети ниже рабочего диапазона стабилизатора. Если в локальной электросети присутствуют приборы, способные работать при пониженном напряжении, то пуск тока через обходную цепь позволит избежать полного отключения нагрузок.
  • Подключение в сеть приборов с большой пульсацией характеристик тока, например, сварочного трансформатора.

Существуют и другие нештатные ситуации, в которых понадобится включение обходного режима для оперативного исключения стабилизатора из общей электросети.

Байпас в электрике, что это?

Байпас (англ. Bypass) – обходной путь, обводной канал, обход. Довольно часто, такой способ подключения используется в системах отопления. Каждый радиатор, насос или дизайнерский радиатор ставится с циркуляционным насосом. Это позволяет предотвратить неисправный элемент, не нарушая циркуляцию системы. В электрике этим термином отмечается путь электроснабжения, в обход кого-либо прибора питания, на случай выхода этого прибора из строя. К приборам, которые оборудуются циркуляционным насосом, относятся:

  • стабилизаторы напряжения;
  • источники бесперебойного питания;
  • автоматический регулятор частоты;
  • устройства плавного пуска электро двигатель.

Подача напряжения через электро-байпас – нештатная ситуация, впрочем это лучше, чем полное выключение электропитания.

Литература

  • Вересов Г. П. Электропитание бытовой радиоэлектронной аппаратуры. — М.: Радио и связь, 1983. — 128 с.
  • Китаев В. В. Электропитание устройств связи. — М.: Связь, 1975. — 328 с. — 24 000 экз.
  • Костиков В. Г., Парфенов Е. М., Шахнов В. А. Источники электропитания электронных средств. Схемотехника и конструирование: Учебник для ВУЗов. — 2. — М.: Горячая линия — Телеком, 2001. — 344 с. — 3000 экз. — ISBN 5-93517-052-3.
  • Штильман В. И. Микроэлектронные стабилизаторы напряжения. — Киев: Технiка, 1976.
  • Лепаев Д. А. Электрические приборы бытового назначения. — М.: Легпромбытиздат, 1991. — 272 с. — 20 000 экз.
