Что такое диммер в электрике: устройство и принцип действия, предназначение и виды

Производители

Чаще всего покупатели выбирают устройства, произведенные Schneider Electric, Philips, Legrand. Вне зависимости от того, какой аппарат планируется купить, специалисты рекомендуют уточнить у продавца, не является ли он подделкой. Для этого можно попросить сопутствующие документы. Часто покупатели интересуются продукцией Экола, Feron, Uniel. Отличный выбор предлагают линейки товаров от Gauss, JazzWay, Odeon, Pulsar.

У разных производителей есть разные модели, отличающиеся по параметрам, указанным в статье выше. От них зависит внешний вид, цена. Перед покупкой следует определиться, какой именно диммер хочется установить в своем помещении. В среднем стоимость диммеров колеблется от 2 до 5 тысяч рублей в зависимости от производителя и функций. Но можно найти модели, выходящие по стоимости за эти рамки.

Если рассматривать некоторых самых популярных производителей более подробно, то можно отметить, что французская марка Legrand отличается привлекательным дизайном. Производитель смог подобрать такие цвета, которые идеально сочетаются с любым интерьером, в том числе необычным. Диммеры очень легко монтировать, они долго служат. В целом продукция очень высокого европейского качества, которая выполнена по ГОСТу. В линейке товаров есть и клавишные, и сенсорные, и кнопочные, и поворотные диммеры.

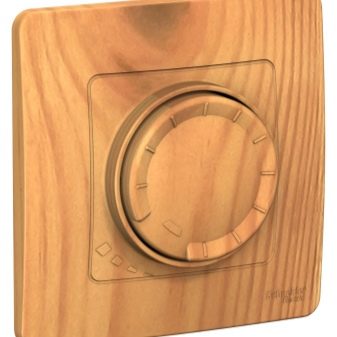

Производитель немецкого электрооборудования Schneider Electric, как всегда, подходит к выполнению работы с высоким уровнем ответственности. Продукция не имеет брака, долго служит, редко ломается. Все светорегуляторы этого немецкого производителя легко монтируются за счет наличия у них специальных лапок и направляющих. Справиться с монтажом сможет даже тот, кто впервые занимается работами с электрикой.

Makel – это турецкий бренд. К его продукции часто обращаются те, кто хочет получить максимально качественную продукцию, но не имеет возможности потратить большую сумму. Эту продукцию сложно сравнивать с европейской, но цена вполне соответствует качеству. Бывалые электрики используют товары от Makel только там, где не бывает очень высокой нагрузки, иначе устройство может быстро выйти из строя.

Характеристики диммеров

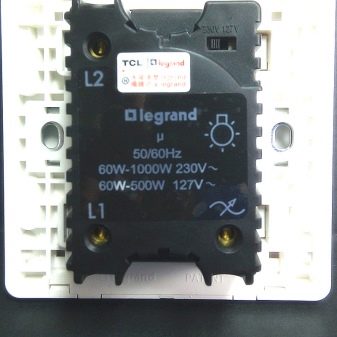

Подключаемая максимальная мощность к диммеру

При выборе светорегулятора, прежде всего, обратите внимание на максимальную, подключаемую к нему мощность. Например, цифра 600 W на светорегуляторе показывает, суммарную нагрузку, которую можно к нему подключить. 600 W хватит для подключения десяти ламп по 60 Вт

Допустимая мощность в реальности оказывается меньше указанной, это зависит от коэффициента загрузки каналов. Например, светорегулятор на 4 канала с допустимой мощностью 2,5 кВт на каждый канал, имеет коэффициент загрузки 75%

600 W хватит для подключения десяти ламп по 60 Вт. Допустимая мощность в реальности оказывается меньше указанной, это зависит от коэффициента загрузки каналов. Например, светорегулятор на 4 канала с допустимой мощностью 2,5 кВт на каждый канал, имеет коэффициент загрузки 75%.

Таким образом, в любой момент времени могут работать на полную мощность только 3 канала, или все они могут быть включены на 75% мощности. Поэтому неплохо, если у вас получится повесить на канал, примерно на 30-50% меньше нагрузки, чем указывается в паспорте.

Подключаемая минильная мощность к диммеру

Также обращайте внимание и на минимальную мощность, не все приборы способны управлять маломощными осветительными приборами, хотя такие задачи приходится решать достаточно часто. К слову сказать, уверенная работа на небольшой нагрузке считается подтверждением качества применяемого силового прибора и правильности схемотехнических решений

Продолжительность работы диммера

При выборе диммера стоит убедиться, что он в состоянии неограниченно по времени регулировать заявленную мощность без перегрева. Иначе реальная нагрузка, которую вы безбоязненно к нему подключите, окажется меньше ожидаемой. Кроме того, чем выше будет коэффициент загрузки, тем конструкция диммера надежнее, и меньше риск выхода светорегулятора из строя.

Охлаждение диммера

Если планируется использовать светорегулятор в помещении с повышенным уровнем температуры, следует выбирать прибор со встроенной системой вентиляции. При других равных условиях система активной вентиляции облегчает работу диммера. Интенсивность работы вентилятора в самых продвинутых конструкциях диммеров зависит от уровня температуры, которая поддерживается внутри корпуса.

Автоматический выключатель диммера

Диммер является очень энергонагруженным прибором. Каждый канал выдает мощность на нагрузку в несколько киловатт. Поэтому подобное устройство должно быть оборудовано соответствующими средствами защиты, главным элементом которой является автоматический выключатель. Когда возникает перегрузка, и существует опасность перегрева и плавления проводки, автоматический выключатель своевременно отключает аварийную линию.

Критерии выбора качественной диммируемой светодиодной лампы

Критерий выбора диммируемой лампы – ее производитель. Надо отдавать себе отчет, что дешевая китайская продукция с AliExpress не может быть надежной и рассчитанной на длительный срок службы. Упрощенные схемы драйверов, плюс некачественные детали могут даже при наличии качественного регулятора приводить к миганию лампы.

Форма LED лампочки и ее влияние на освещение

Чтобы обеспечить оптимальный угол освещенности следует выбирать лампы, в которых светодиоды смонтированы по окружности центрального элемента арматуры, выполняющего роль радиатора охлаждения. В большинстве ламп светодиоды монтируются на круглой плате. В них свет не может распространяться более чем на 180°. Увеличение угла рассеивания достигается за счет матированной колбы из пластика, которая распределяет свет более равномерно.

В этом отношении форма колбы не играет существенного значения, особенно, если используются филаментные лампы, распространяющие свет на 360°.

Мерцание света и методы его выявления

Мерцание света светодиодной лампы в нормальных условиях эксплуатации незаметно для глаза. Диммер снижает частоту поступления импульсов на светодиоды. Если в схеме нет сглаживающих конденсаторов при уменьшенной яркости лампы становится заметным мерцание, которое вредно влияет на органы зрения, ведет к быстрой утомляемости и головной боли.

Мощность устройства и рабочее напряжение

Мощность бытового диммера, монтируемого вместо выключателя, должна, как минимум, соответствовать мощности ламп, используемых в осветительном приборе. Для расчета мощности мощно воспользоваться формулой:

P = (P₁+P2₂..P_n)*K*J

В которой значение индексов:

P – общая мощность всех потребителей (рассчитывается в Ваттах (W);
P₁, P_2,P_n – значения мощности подключаемого оборудования;
К – коэффициент одновременности: сколько приборов одновременно может быть подключено к одному проводнику. Практически, используется значение 0,8. Для надежности, или по незнанию, можно использовать 1;
J – коэффициент запаса. Используется для создания резерва для возможного подключения нового оборудования. Практически используются значения 1,5 – 2.

Все приборы, используемые в бытовых электросетях, рассчитаны на напряжение 220-240 вольт.

Световой поток и пределы диммирования

По мере уменьшения амплитуды поступления электрических импульсов пропорционально снижается световой поток. Обычно в бытовых диммерах нижней границей, при которой происходит срабатывание светодиодов является 10% от максимального уровня светового потока.

Цветовая температура и цветопередача

Как правило, при снижении яркости свечения до 50% цветовая температура не изменяется. Если яркость лампы снижается существеннее, происходит смещение в сторону красного участка спектра. Лампы «холодного» и «дневного» света превращаются в лампы «теплого» света.

Существенно страдает цветопередача. Все зеленые и синие предметы будут восприниматься как черные, а красные, оранжевые и желтые – казаться значительно светлее, чем есть на самом деле.

Цоколь и корпус устройства

Диммеры не имеют цоколя, являясь устройством, монтируемым вместо обычного выключателя. Что касается ламп, то установка в них драйвера сглаживающего мерцания может сказаться на объеме переходного элемента от цоколя к колбе лампы. Диаметр цоколя остается прежним: Е14 или Е27.

Срок службы диммера

Гарантийный срок устанавливается производителем. Обычно реальный срок значительно превышает гарантийный. У современных приборов средней ценовой категории он равняется одному, редко двум годам.

Ассортимент регуляторов света: лучшие производители диммеров

По данным, размещенным на площадках, посещаемых не только рядовыми потребителями, но и профессиональными электриками, в ТОП -5 лучших диммеров входят:

ABB Cosmo 619-010200-192 40-800 Вт;
Legrand Valena 770261 40-400 Вт;
Lezard Mira, 800 Вт;
Schneider W59, 60-300 Вт;
Ying Hua LED Dimmer, 15-200 Вт.

Почему жужжит диммер или лампа

Зачем обязательно нужно брать запас по мощности? Дело в том, что при подключении даже через качественное устройство 100% возможной нагрузки, с дальнейшим понижением яркости до минимума, есть вероятность того, что диммер будет работать с неприятным жужжанием.

Из-за этого звука просто невозможно будет находиться в комнате. Еще один неприятный момент – это жужжание светильника.

Как правило, издают такие звуки дросселя или стабилизаторы в блоках питания. У них меняется режим работы при диммировании и они начинают издавать посторонние высокочастотные вибрации.

Поэтому не экономьте и всегда делайте выбор с запасом по ваттам. И дело здесь в первую очередь не в контактах, а в той микросхеме, которая присутствует внутри корпуса.

А еще в качественных моделях от известных брендов, например Schneider Electric, Legrand, и даже в недорогих Makel, внутри встраиваются предохранители для защиты устройства от перегрузки.

1 of 2

Их даже может быть два штуки – один рабочий, другой запасной.

К некоторым разновидностям можно подключить дополнительный переключатель для включения света из других мест.

Это подойдет для больших комнат и помещений. Низковольтные диммеры на 12, 24в используют для подключения светодиодной ленты на потолке, либо настенных светильников соответствующего напряжения.

Виды корпуса и способа управления

По способу монтажа диммеры есть совмещенные с выключателем, в отдельном корпусе и в щитовом исполнении. Если говорить о регулировании света, то обычно ставят совмещенные — выключатель и диммер в одном корпусе.

По способу регулирования диммеры бывают:

Роторные — надо вращать регулятор.
Клавишные — работают по типу джойстика. Яркость регулируется уровнем наклона клавиши.
Сенсорные. Встроенная сенсорная панель позволяет плавно менять настройки.
Радиоуправляемые. Управляются от пульта дистанционного управления.
Акустические. Реагируют на определенный звук (например, на хлопок).

Какой из типов вы брать — ваше дело, но цена на диммируемые выключатели, управляющие лампами одного типа, зависит от способа регулирования. Самые дорогие — сенсорные, акустические и радиоуправляемые. Более бюджетные — роторные и клавишные.

По количеству обслуживаемых светильников (или групп светильников) светорегуляторы могут быть одинарными, двойными, тройными

Если говорить о диммерах, встроенных в выключатель, то большая часть их одноклавишные. Есть и модели на две клавиши, в каждой из которых вмонтирован свой светорегулятор. В этом случае разные контуры (разные части люстры) регулируются независимо друг от друга. После того как определились с выбором, надо решить, как подключить диммер.

Устройство диммеров

Диммер состоит из электронного модуля, помещённого в изолированный корпус. На обратной его стороне имеется клеммная колодка для подключения к сети переменного напряжения через лампу накаливания или диммируемый светодиодный прибор освещения. На лицевой панели находится индикатор включенного состояния, выключатель и элемент управления яркостью. Он может состоять из:

Поворотного потенциометра (переменного резистора);
То же, но ползункового;
Кнопок «+» и «—»;
Сенсорной шкалы

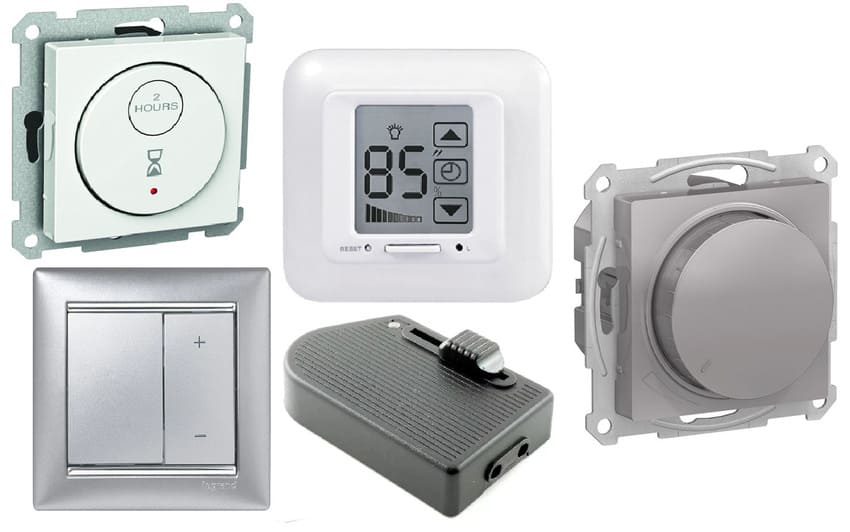

Картинка 2. Диммеры различных модификаций

Регуляторы, предназначенные для управления мощными нагрузками, содержат греющиеся элементы. Поэтому их корпус может содержать отверстия, предназначенные для вентиляции или иметь поверхность, нуждающуюся в теплоотводе. Монтаж должен соответствовать правилам их установки. Они представлены в инструкции по эксплуатации.

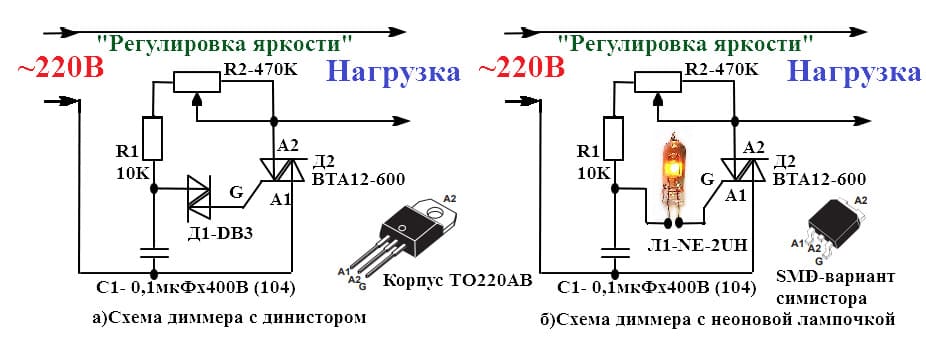

Регулятор света можно соорудить самому по несложной схеме. В качестве симистора можно использовать любой из подобной серии. Симметричный динистор Д1 (схема а) можно приобрести в радиомагазине или взять из адаптеров питания старых моделей. Впрочем, можно обойтись и без него, применив неоновую лампочку (схема б).

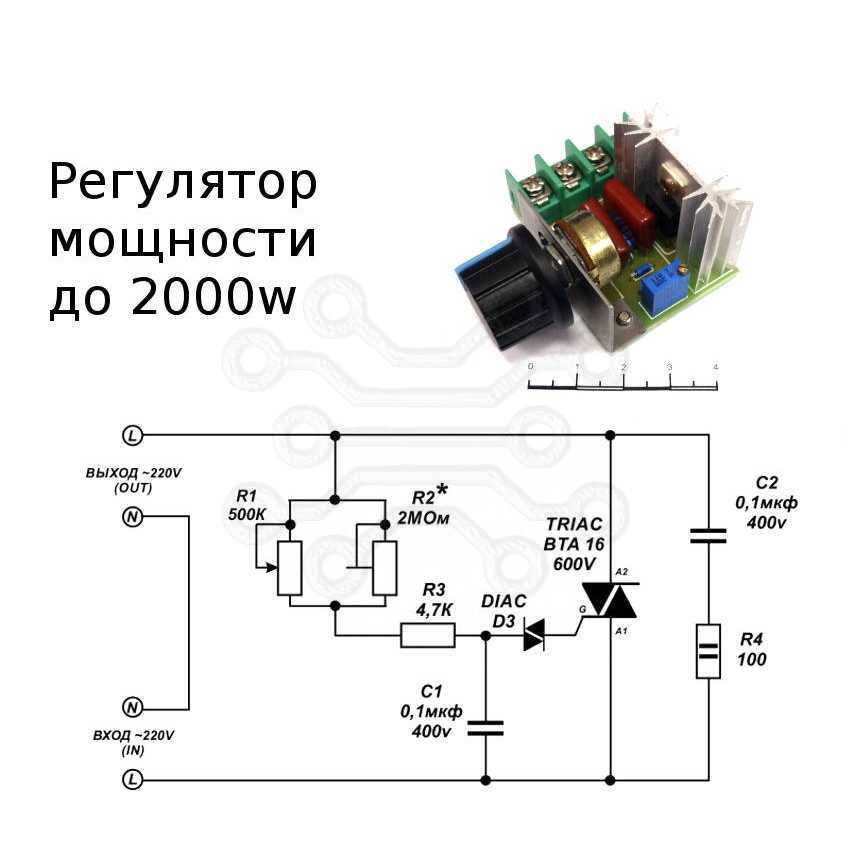

Картинка 3. Схема простого диммера для самостоятельной сборки.

Ток нагрузки до 12А, но уже при 1 – 2А симистор должен быть установлен на радиатор. Если необходим больший ток, используют ключ мощнее. Ручка переменного резистора должна быть изолированной, как и все детали модуля регулировки яркости.

Какие бывают диммеры?

Существует несколько разновидностей типов диммеров по способу выполнения регулирования:

Механические.
Сенсорные.
Акустические.
Дистанционные.

По конструктивным особенностям:

Модульное устройство. Монтаж такого диммера осуществляется непосредственно в распределительный шкаф, работать устройство, может, с системами освещения использующим лампы накаливания, а также галогеновыми осветительными приборами, оборудованными трансформатором понижающего типа. Управление происходит за счет одноклавишного или кнопочного выключателя.
Диммер, устанавливаемый в монтажную коробку. Устанавливается одновременно с монтажом электропроводки, может использоваться с галогеновыми лампами с понижающим или электронными трансформаторами.
Моноблочное диммирующее устройство. Выполняет функцию выключателя, особенность монтажа в необходимости двухпроводного подключения, производиться в разрыв фазного провода цепи, идущей к нагрузке.
Поворотно-нажимной моноблочный диммер, включается при нажатии на клавишу, яркость регулируется вращением клавиши.
Поворотный диммер. Включение и управление яркостью происходит за счет вращения кнопки, включение всегда происходит с наименьшего уровня яркости.
Клавишные диммеры, отличаются регулировкой, она осуществляется посредством удержания клавиши.
Сенсорные устройства, регулировка происходит за счет прикосновения к сенсорам.

Одна из разновидностей диммирующих устройств о которой можно упомянуть отдельно — это накладной диммер. Может применяться в качестве эстетически-декоративной управляющей электро-фурнитуры на поверхности стены, например, для стен,облицованных, керамической плиткой, за счет многообразия материала изготовления: керамика, силикон, пластик и т. д.

Рис №1. Диммер накладной XZ-10, может использоваться для светодиодных светильников и светодиодных лент

Существует несколько хитростей, которые характерны для обустройства систем освещения. Одна из них это использование проходного диммера. Эта установка заключается в монтаже механического диммера для регулировки яркости освещения из противоположных углов комнаты, наиболее удобным принято решение использовать проходной диммер в количестве 2 штук подключенные в параллель при этом каждое из устройств будет регулировать относящийся к нему полупериод. При полном задействовании одного устройства второе в регулировании не участвует.

Рис №2. Схема параллельного подключения двух механических диммеров, используемых в качестве проходного устройства

Рис №3. Схемы установки диммирующего устройства: а. с регулировкой из одного места, б. с двух мест сначала и конца комнаты, диммер используется в качестве проходного регулятора

Лучшее решение для этого вопроса может быть в использовании сенсорного диммера при использовании двух таких электронных устройств может легко произойти синхронизация. Неплохое решение для устройства проходного диммера можно найти использовав микромодуль Fibaro модели FGD211или FGB-001.

Рис №4. Микромодуль Fibaro FGD-211

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

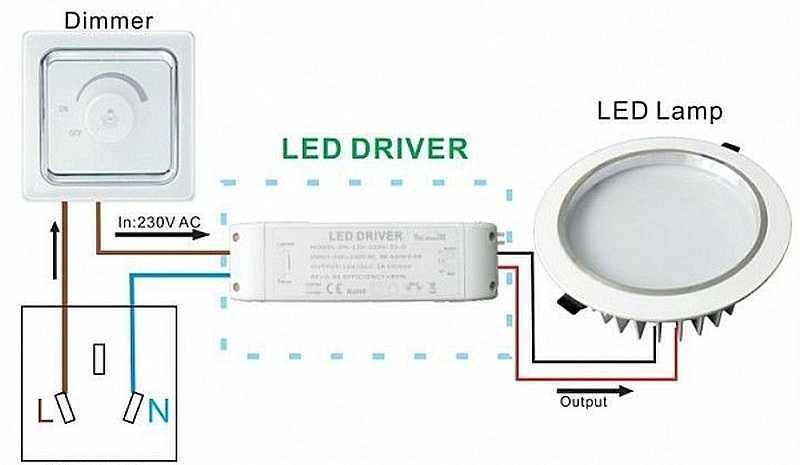

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

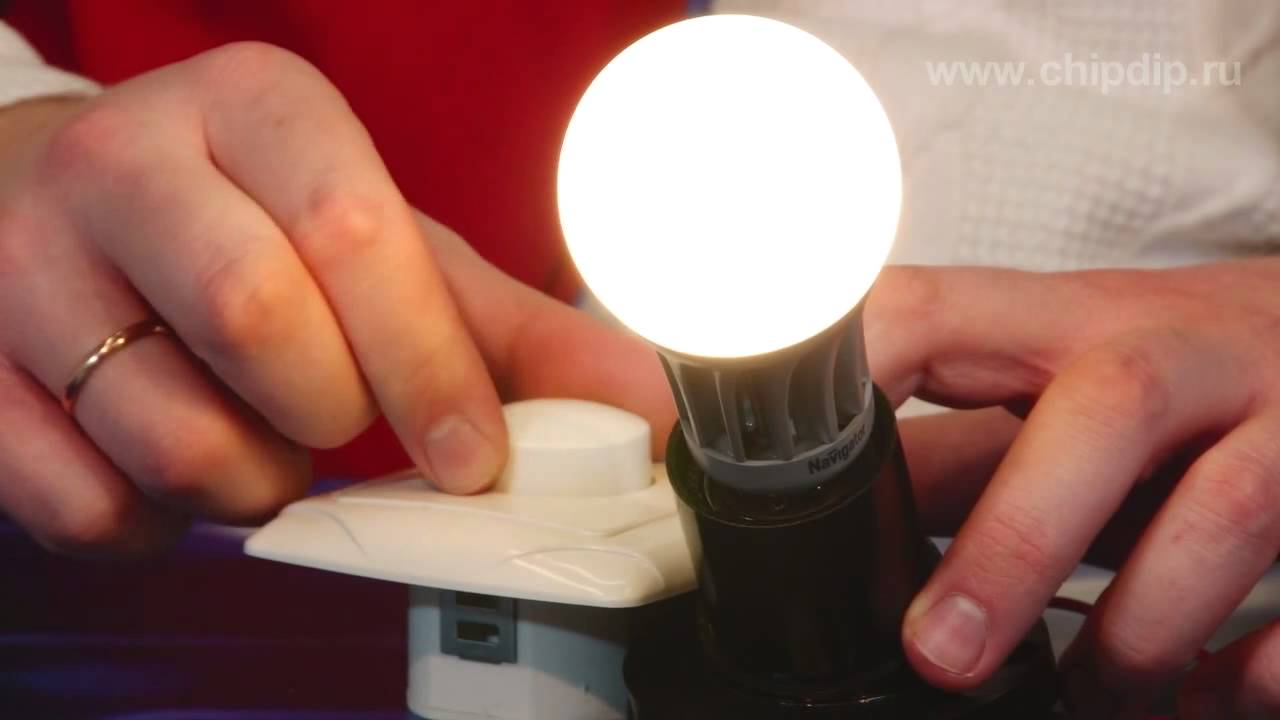

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Как выбрать диммер

Выбирать электротехническое оборудование необходимо с учетом типа включения, мощности подключаемых приборов. Значение имеет способ монтажа, вид светорегулятора, совместимость. Для системы «Умный дом» рекомендуются LED диммеры с пультом, которые помогут интегрироваться в запрограммированные сценарии управления.

Вид диммера

Выпускаются следующие виды светорегуляторов:

Механические – комплектуются переменным резистором, который регулирует напряжение в сети при вращении реостата или дросселя;
Электронные – разработаны для светодиодных ламп, имеют кнопочное или сенсорное управление с датчиками, определяющими усилие давления;
Акустические – реагируют на звуковые сигналы, интегрируются в экосреду «Умный дом»;
Дистанционные – настройки задаются выносным пультом, данные передаются по ИК-каналу;
Wi-Fi – управляются по цифровым каналам передачи данных с помощью приложений смартфонов, планшетов.

Вид регулятора выбирается исходя из личных предпочтений комфорта, запланированного бюджета.

Тип включения

Производятся поворотные, клавишные, сенсорные, поворотно-нажимные модели. Электротехника отличается сложностью, функционалом, ценой. Поворотные регуляторы простые, доступные, но не долговечные. Не все имеют функцию запоминания настроек. Более совершенные поворотно-нажимные модели. Клавишные отличаются сложностью, надежно служат устройства с хорошим качеством исполнения. Самыми функциональными и долговечными являются сенсорные регуляторы, способные с высокой точностью задавать степень интенсивность освещения.

Мощность светорегулятора

Суммарная нагрузка электротехнических устройств лежит в диапазоне от 300 до 1000 Вт. Мощность осветительных приборов, подключенных к регулятору, должна быть меньше паспортных значений на 15-20%. Это позволит защитить оборудование от перегрузок: при неправильном выборе из строя выйдут лампы и диммер.

Выпускаются устройства, рассчитанные на работу с разными видами осветительных приборов. Суммарная нагрузка энергосберегающих лампочек значительно ниже, чем у устройств с нитями накала. При использовании экономичного осветительного оборудования нужно приобретать диммеры, предназначенные для работы с лампами этого типа.

Способ монтажа

Выпускают накладные, встраиваемые и модульные модели. Накладные отличаются простым монтажом, но утилитарный дизайн сегодня выходит из моды. Встраиваемые устанавливаются в стандартные или специализированные распределительные коробки. Как любые выключатели, регуляторы этого типа комплектуются раздвижными лапами для установки враспор. Это самая широкая категория, в которой представлены приборы с разным функционалом, типом включения.

Модульные светорегуляторы устанавливают в боксах на шинах с элементами системы управления «Умный дом». Электротехнические изделия программируются, настройки меняются с помощью пультов, приложений смартфонов.

Какой диммер лучше

Правильно подобранный прибор будет служить долго, поможет экономить электроэнергию, не потребует преждевременной замены из-за сгоревшего предохранителя. Купить можно устройства разной мощности, отличающиеся функционалом. Все представленные в обзоре модели достойны установки в квартирах, офисах и загородных домах. Команда VyborExperta.ru рекомендует:

ABB – для офиса или предприятия коммерческой сферы;
TDM Electric – для бюджетного ремонта;
Werkel WL01-DM600 – хороший выбор для городской квартиры;
Xiaomi Yeelight Bluetooth – для системы «Умного дома»;
Arlight SR-KN0120-IN – надежный диммер для лент 12 вольт;
Legrand Valena Allure – для энергосберегающих ламп.

Электротехника, отобранная экспертами, имеет необходимые сертификаты, соответствует стандартам безопасности и является лучшей в своем классе.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

По типу монтажа;
по исполнению и способу управления;
по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

Поворотным;
поворотно-нажимного типа;
кнопочным;
сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Описание и применение диммера — преимущества и недостатки
