Разновидности лампочек
В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.
Лампочки накаливания и галогенные лампы
Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.
Низковольтные галогенные лампочки
Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.
Люминесцентные лампы
Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.
Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.
Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.
Светодиодные лампочки
Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.
Особенности светодиодных источников света:
- стандартные цоколи E, G, MR;
- возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

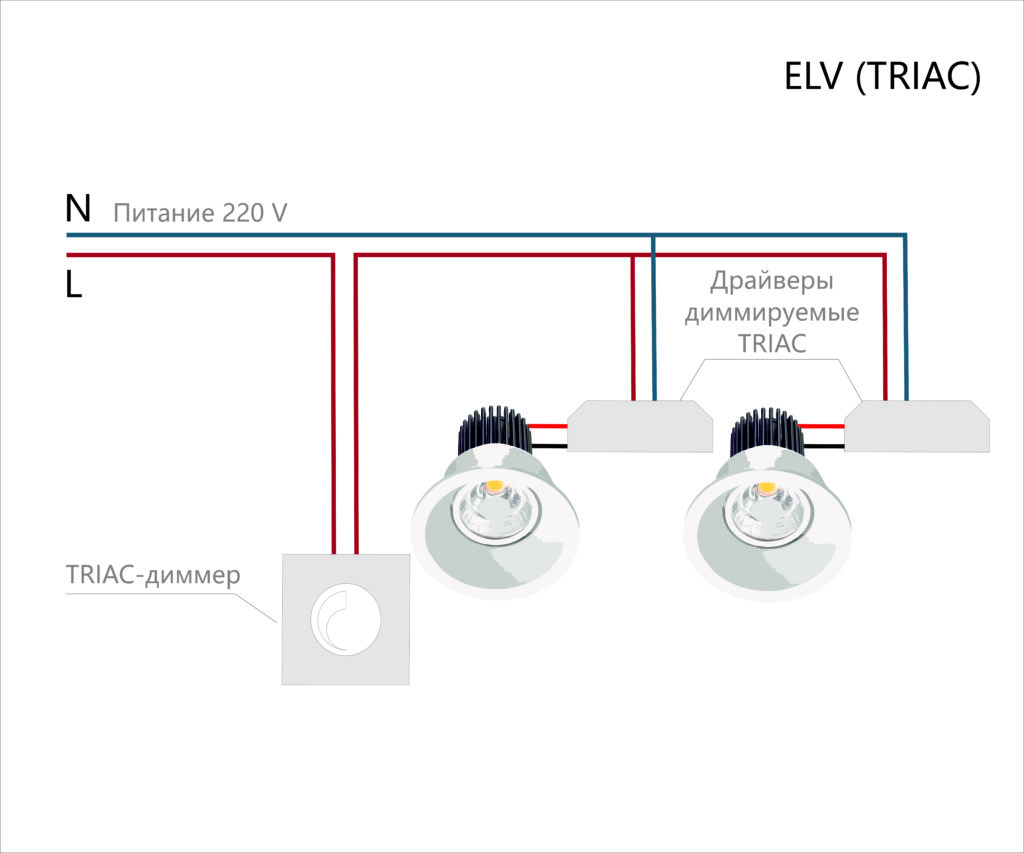

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.
Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.
Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.
Существуют такие регуляторы с ШИМ:
- Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
- Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
- Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).
Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.
Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.
Схема подключения моноблочного диммера
Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).
Перед тем как поставить диммер, надо найти фазный провод
Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).
Определение фазного провода индикатором
Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.

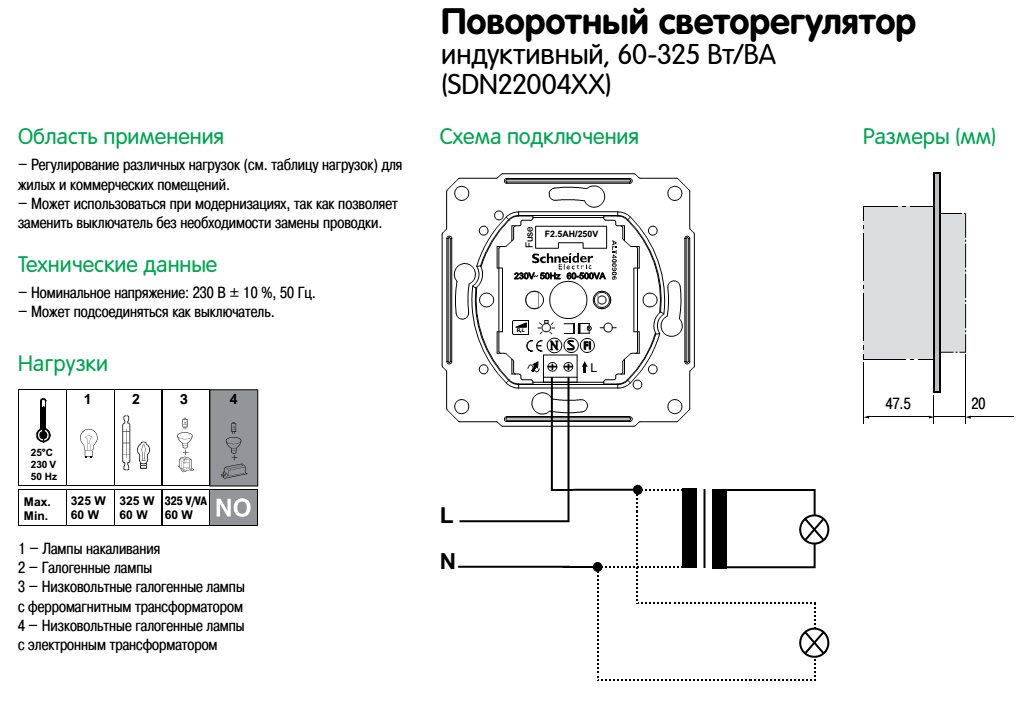

Схема подключения диммера
Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).
Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.
Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.
Перед монтажом диммер разбираем
Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.
Регулятор света без лицевой пластины
Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.

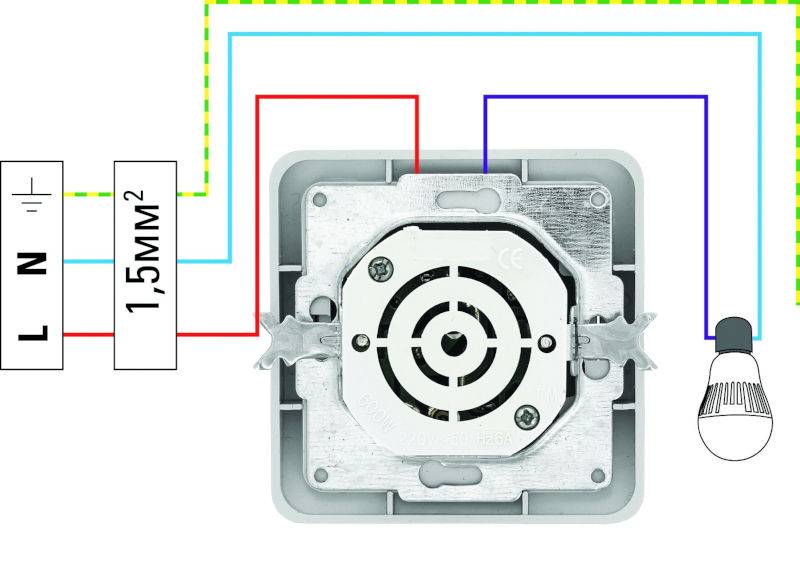

Схема подключения лампы к диммеру
Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.
Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.
Монтаж выключателей
По габаритам светорегулирующий выключатель напоминает стандартное устройство для включения и выключения света. Установка диммера осуществляется с применением специальных лапок в разрыв осветительной цепочки. Основное требование к установщику — соблюдать полярность.
На рисунке ниже изображена схема подключения диммера.

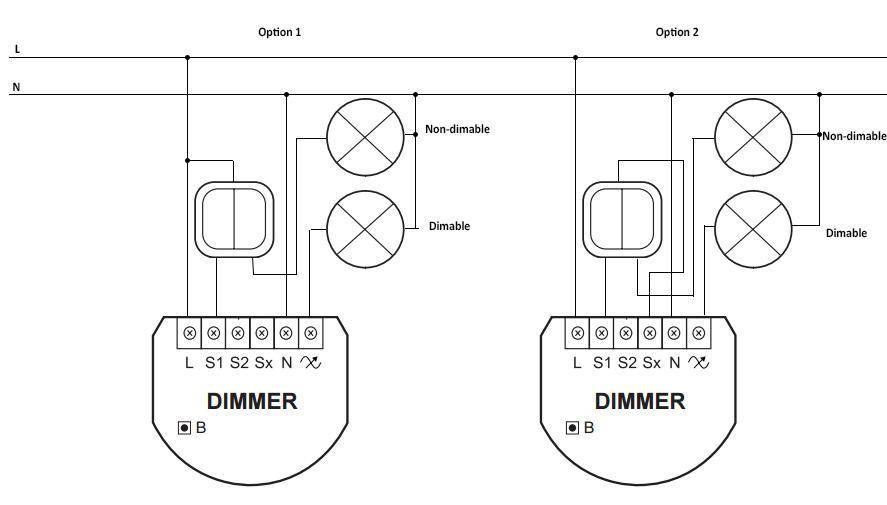

О том, как подключить два диммера можно узнать из следующей схемы.
Если предстоит установка диммера вместо выключателя, понадобится вначале демонтировать модель старого образца. Но еще до этого следует обесточить электросеть и проверить отсутствие напряжения с помощью индикатора. Чтобы снять старый выключатель, берем отвертку и отвинчиваем винты монтажных лапок. После этого удаляем панель устройства. Затем ослабляем винты на клеммах и отсоединяем выключатель от проводов.
Следующий этап — установка диммера. Монтаж осуществляется в порядке, обратном описанному выше при демонтаже. После установки диммера в подрозетник фиксируем его винтами и ставим декоративную рамку. При необходимости регулировки освещения в нескольких местах понадобятся дополнительные диммеры и монтаж подрозетников с прокладкой к ним кабеля.

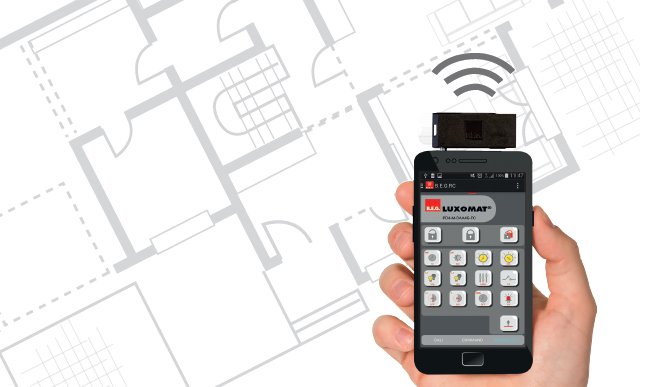

Дистанционное управление освещением с помощью смартфона
В качестве пульта для дистанционного управления освещением можно использовать и смартфон. Для этого владельцам понадобится универсальный пульт ДУ — адаптер IR-RC-Adapter, который подходит для всех типов датчиков и светильников.
Программное обеспечение доступно для операционных систем Android и iOS. Для использования инфракрасного адаптера B.E.G. Luxomat IR-RC-Adapter необходимо:
установить специальные приложения для Android и iOS «» или «» на смартфон;
- в приложении выбрать необходимый пульт ДУ, или выбрать датчик и программа сама предложит доступные пульты для него;
- перед подключением инфракрасный адаптер необходимо зарядить через шнур micro USB, который идет в комплекте;
вставить инфракрасный адаптер в разъем для наушников, установить максимальную громкость на смартфоне.
Поскольку смартфоны прочно вошли в нашу жизнь, это выгодное решение: нет необходимости покупать несколько пультов ДУ.
С помощью односторонней связи мы не можем получить настройки с датчиков и не можем понять какой именно датчик установлен на потолке, так как внешний вид смонтированного датчика одной серии одинаковый.
С применением двунаправленной технологии в универсальном ИК-адаптере, открываются новые возможности, такие как получение настроек датчика (только в новых версиях) изменение настроек, и получение всей необходимой информации о датчике.
Вам нужно будет просто направить свой смартфон с ИК-адаптером на нужный датчик, и программа подберет необходимый пульт ДУ и покажет все настройки.
Обращайтесь в компанию B.E.G., мы установим необходимое оборудование и объясним все тонкости автоматического управления освещением. И не забывайте подписываться на наш блог. Здесь вы также найдете полезные материалы об автоматизации освещения.
Критерии выбора
Выбрать диммер нетрудно, достаточно брать во внимание такие параметры, как суммарная мощность подключаемых ламп и их тип
Важно понимать, что для экономичных энергосберегающих ламп и традиционных ламп накаливания схемы регуляторов будут иметь различия
Важно понимать, что для экономичных энергосберегающих ламп и традиционных ламп накаливания схемы регуляторов будут иметь различия. Диммеры для обычных лампочек работают с напряжением 220 вольт, для галогенных — подключаются через трансформатор с током на выходе 12-24 вольта, для светодиодов и люминесцентных ламп — через электронный дроссель с диапазоном напряжения 1-10 вольт. Диммеры для обычных лампочек работают с напряжением 220 вольт, для галогенных — подключаются через трансформатор с током на выходе 12-24 вольта, для светодиодов и люминесцентных ламп — через электронный дроссель с диапазоном напряжения 1-10 вольт
Диммеры для обычных лампочек работают с напряжением 220 вольт, для галогенных — подключаются через трансформатор с током на выходе 12-24 вольта, для светодиодов и люминесцентных ламп — через электронный дроссель с диапазоном напряжения 1-10 вольт.
При покупке нужно брать в расчет характеристику предельной суммарной нагрузки устройства.
Например, регулятор со значением 300 ватт сможет регулировать яркость люстры с 5 рожками, в каждом из которых установлена лампа мощностью 60 ватт. Для более сильных нагрузок он уже не подойдет.
Минимальный уровень яркости
Еще одним неприятным моментом является то, что у большинства экземпляров вы никогда не добьетесь равномерного снижения яркости, вплоть до нулевых значений.
Светодиодными лампами нельзя сделать такой минимальной освещенности помещения, какой можно добиться еле светящейся вольфрамовой нитью. То есть, при самом максимальном выкручивании диммера (в сторону уменьшения), все равно будет наблюдаться достаточно видимый поток света.
Захотите его снизить еще больше, а у вас ничего не выйдет. Далее свет просто выключится.
Кроме того, не забывайте что разные диммеры и лампочки, имеют каждый свой минимальный уровень.
А еще бывает несовместимость отдельных видов ламп с некоторыми видами диммеров.
Это может быть связано с разницей принципов диммирования. Фаза синусоиды в одном устройстве отсекается по переднему фронту Leading edge (R, RL), а в другом по заднему Trailing edge (RC, RCL). Соответственно в одном случае лампа будет нормально работать, а в другом нет.
Ознакамливайтесь с характеристиками и проверяйте все надписи еще в магазине.
Еще одно отличие, которое уже касается именно филаментных ламп заключается в том, что они загораются немного позже. Причем не только обычных лампочек, но даже позже других своих собратьев светодиодных.
Крутишь регулятор с самого минимума, а они не зажигаются. И только при достижении какого-то значения, начинает появляться свет.
Фактический интервал диммирования у них несколько короче, чем у других видов. Поэтому, если уж собрались покупать филаментные лампы, то и ищите под них специальные регуляторы яркости.
Почти на любом диммере можно поймать положение, когда лампочки начинают как бы моргать. Это происходит из-за их нестабильной работы в нижнем и верхнем пределах регулирования.
Лампы отдельных производителей даже начинают трещать в крайних точках регулировки. Все эти проблемы можно решить настраиваемыми диммерами. В них можно выкинуть определенный диапазон и настроить микроконтроллер под нужный режим работы.
Контроллер в цоколе
Не обладает широкой функциональностью, однако легко устанавливается. Для установки контроллера даже не
нужно отвертки! Вместо лампы с цоколем E27 вкручивается данное устройство, которое обладает в свою очередь патроном
для лампы E27. Тут очевидна зависимость от настенного выключателя. Контроллеры выпускаются с диммированием и без.

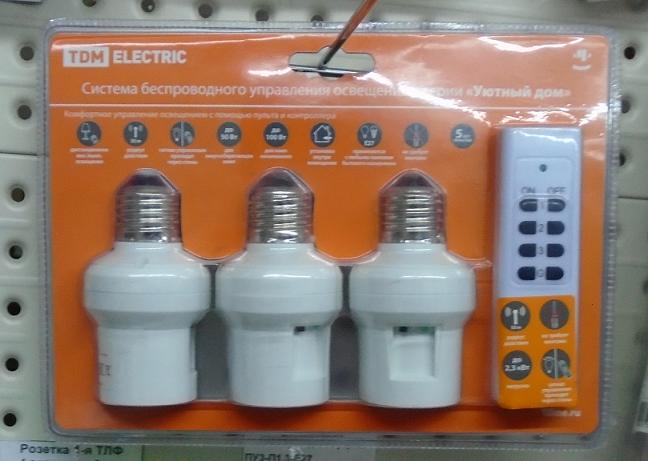

Для примера возьмем устройства из серии “уютный дом” от компании “TDM” – патроны программируются на нужные клавиши пульта
специальной кнопкой, радиус действия 30 метров, частота 433,92 мГц.
Также в линейку “уютный дом” входят вилки-розетки, работающие аналогичным образом.

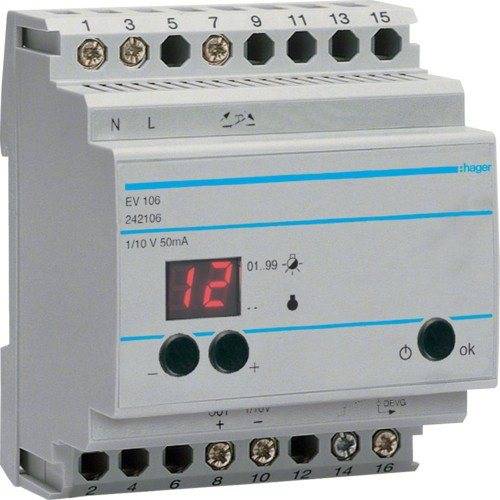

Модульные диммеры
Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.
Через них можно управлять освещением в подъезде, лестничной клетке или на улице.
С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.
На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:
На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.
Выход на лампочку снимается с контакта №4.
Через контакт №3 подается сигнал управления от подключенных клавиш.
А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.
Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.
Управляется он как с кнопок, так и с пульта.
Заказать себе такой можно здесь. А хороший видеообзор на данный девайс посмотреть ниже.
Источники – https://cable.ru, Кабель.РФ
Устройство и виды
Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:
- На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.
Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.
- Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.

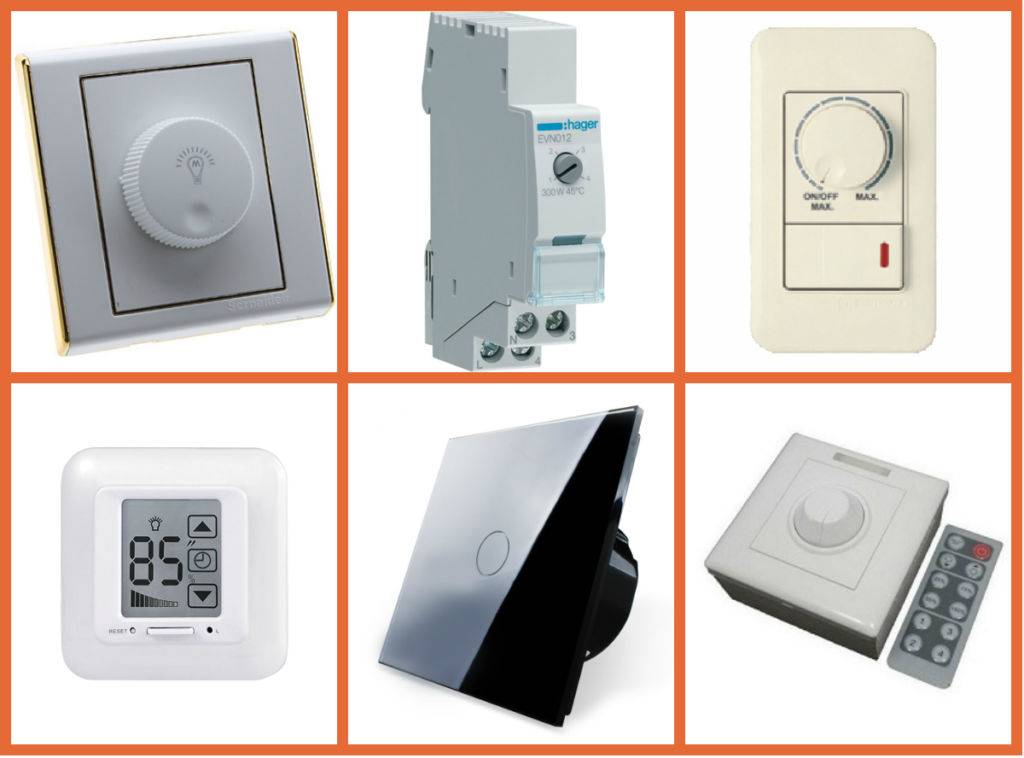

По виду исполнения диммеры бывают:
Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.
Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.
Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».
- Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:
При помощи поворотного диска (поворотные диммеры). Отключение света происходит поворотом диска в крайнее левое положение. Недостаток этой модели — невозможно зафиксировать последнее значение освещенности. При включении задается всегда минимальная яркость.
- Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.
Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.
Сенсорные. Все управление происходит при помощи прикосновений к экрану. Эти модели самые надежные — никаких механических деталей, практически нечему ломаться.
В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).
Конструктивные особенности выключателя со светорегулятором
Симисторный диммер
Модельный ряд выключателей с терморегуляторами представлен десятками моделей, которые отличаются друг от друга по принципу действия, конструктивным решениям, виду регулировочного устройства и совместимости с разными типами ламп.
- Диммерный выключатель на основе реостата – первые модели светорегуляторов, в основе действия которых – смена сопротивления тока с помощью системы резисторов. По мере уменьшения сопротивления сила тока возрастала, увеличивая яркость ламп, и наоборот – рост сопротивления уменьшал силу тока, приглушая световой поток. Реостатные выключатели малоэффективны в вопросах оптимизации энергопотребления. Они способны превращать часть электрической энергии в тепловую, что не позволяет ощутить экономию ресурсов.
- Диммеры симисторного типа. Проход тока через полупроводниковый симистор обусловлен напряжением между электродами. При достижении требуемого уровня напряжения симистор открывается, пропуская поток. Одновременное уменьшение сопротивления увеличивает силу тока и дает необходимую яркость светового потока.
Уточнить назначение и конструктивное решение конкретной модели выключателя позволяет следующая буквенная маркировка:
- Литера R — диммер-переключатель предназначен для изменения яркости ламп накаливания с омной или резистивной нагрузкой.
- Литера L — диммеры для понижающих типов трансформаторов, используемых с низковольтными типами ламп.
- Литера С — модели для электронных трансформаторов.
Виды диммеров
Классификация светорегуляторов производится по нескольким параметрам. Рассмотрим их подробнее.
Тип исполнения
Здесь различают три вида диммеров:
- Модульные устройства устанавливают в распределительном щитке. Их используют для включения и регулировки освещения в общественных местах: коридорах, подъездах, лестницах;
- Установка диммера с выключателем производится в специальную коробку, в которую обычно монтируют розетку. Органом управления обычно выступает кнопка;
- Моноблочный светорегулятор устанавливается вместо выключателя. Поэтому проблем, как установить диммер такого типа чаще всего не возникает. Благодаря своей популярности получил несколько подвидов, различающихся по способу управления.
Тип управления
Моноблочные диммеры, применяемые в быту, выпускаются с несколькими вариантами управления:
- Поворотные устройства снабжены вращающейся ручкой. Крайнее левое положение выключает освещение, а при повороте ручки вправо, яркость лампы увеличивается;
- Поворотно-нажимные светорегуляторы имеют такой же принцип работы. Отличие заключается в том, что для включения света ручку необходимо слегка утопить;
- Клавишное устройство полностью копирует внешний вид двухклавишного размыкателя. При этом одна клавиша отвечает за включение и отключение освещения, а другая регулирует его яркость.
В последнее время появились сенсорные диммеры, которые быстро завоевали популярность благодаря своему современному внешнему виду. Такие регуляторы отлично вписываются в любой интерьер, особенно если он выполнен в стиле хай-тек. Наиболее удобными вполне заслуженно считаются светорегуляторы с дистанционным управлением. Пульт позволяет регулировать яркость освещения из любой точки комнаты. Некоторые модели также имеют функцию выключателя.
Тип регулируемых ламп
На первый взгляд может показаться странным, но для каждого вида ламп применяются различные регуляторы. Прежде всего, это объясняется разнообразием и конструктивными особенностями современных ламп.
Для ламп накаливания используются самые простые диммеры, принцип действия которых предельно прост: изменением напряжения регулируется яркость свечения нити накаливания. Кроме этого, такой регулятор яркости подходит для галогенных ламп, работающих от напряжения 220V. Стоит отметить, что принципиальная схема данного диммера не отличается сложностью.
Для регулировки яркости галогенных ламп работающих на напряжении 12 и 24V, применяются светорегуляторы, устройство которых несколько сложнее. Идеальная схема диммера должна включать в себя понижающий трансформатор. Если это невозможно, нужно выбирать регулятор в зависимости от используемого трансформатора. Для обмоточного трансформатора используют устройство регулировки с маркировкой RL, а для электронного трансформатора – с обозначением C.
Для светодиодных ламп применяют особый вид регуляторов яркости, использующих импульсную модуляцию частоты тока.
Наиболее сложным является регулировка яркости освещения люминесцентных или энергосберегающих ламп. Некоторые специалисты считают, что диммировать такую сеть освещения нецелесообразно. Но если вы хотите регулировать яркость энергосберегающих или люминесцентных ламп, то схема диммера должна включать ЭПРА (электронный пускатель).
Способ регулировки освещенности
Диммер с отсечкой фазы по переднему фронту содержит триак, диак и RC-цепь
Диммеры переменного тока различаются не только исполнением, но и способом регулировки. К ним относятся:
- диммер с отсечкой по переднему фронту;
- с отсечкой по заднему фронту.
Первые – самые дешевые и простые устройства. На нагрузку подается остаток полуволны, ее первая половина срезается. При включении возникают помехи, которые могут помешать работе бытовых устройств. Такие диммеры используются для специальных светодиодных ламп. Понять, подходит ли лампочка, можно по надписям на упаковке.
Второй тип подходит под большее число ламп и работает без помех. Регулировка проводится лучше, но в определенном диапазоне не с нуля.
Общая информация
Когда может быть неудобна классическая схема:
- На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
- В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
- Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
- В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
- У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.
Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.
Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.
Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.
Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.
Классификация диммеров
Существует несколько видов классификаций регуляторов. Так, выделяют моноблочные и модульные устройства.
Моноблочные светорегуляторы изготавливаются в виде единого блока и монтируются в корпус обычного подразетника как выключатели. Чаще всего их используют при оборудовании квартир с тонкими перегородками.
По виду управления их можно дополнительно разделить на:
- нажимные с поворотом ручки;
- поворотные;
- клавишные, как вариант, кнопочные;
- сенсорные;
- с пультом ДУ.
Первый вид – самые простые и бюджетные. Включение светильника происходит за счет нажима, а поворотом ручки регулируется яркость. Во втором случае и включение, и регулировка происходит за счет вращения.
Клавишный реостат очень похож на стандартный выключатель. Состоит он, как правило, из 2-ух пластин, первая из которых включает свет, а вторая определяет его интенсивность.
Сенсорные светорегуляторы – одни из самых современных и востребованных. Они отличаются высокой надежностью и плавным переключением, включающим несколько ступенчатых уровней.
Регулировка с помощью пульта ДУ считается самой комфортной. Для ее осуществления нет необходимости вставать с места.
Модульные типы диммеров монтируются на DIN-рейке распредблоков. Они отвечают за поддерживание освещения в районе коридоров и лестничных проемов. Также данный вид диммеров используют для обеспечения безопасности вокруг дома и на придомовой территории.
Управление модульным типом происходит за счет нажатия клавиши или кнопки. Пятисекундное удержание позволит выставить необходимый уровень освещенности площадки.
Подбор диммеров может происходить и по типу используемых ламп. Так, с лампами накаливания и галогенными устройствами в 220 В работают практически все регуляторы света.
Низковольтные галогенные источники света функционируют только в условиях подключения диммеров, имеющих специальную маркировку «С».
Люминесцентные лампы требуют оборудования пускорегулирующей аппаратурой (ПРА), которая может изменять частоту, а значит, и силу тока. В результате варьируется и интенсивность освещения.
Принцип работы диммера
Для каждого типа ламп (накаливания, галогеновых и т.д.) необходимо подбирать регуляторы освещения с подходящей схемой:
1.В лампах накаливания степень разогрева нити зависит от напряжения, подаваемого через диммер. Такая схема применима, как для ламп накаливания, так и для галогеновых.
2.Схема с трансформатором, которые преобразует уровень напряжения, подаваемого от регулятора, до значения 12-23 Вольта. При этом используется электронный трансформатор с мягким включением. Схема подходит для низковольтных галогеновых ламп. Она обеспечивает плавный разогрев нити без перегрузок.
Преимущества использования диммеров и принцип работы
Выключатель с диммером позволяет регулировать интенсивность освещения
Выключатель с регулировкой яркости позволяет:
- снизить объем потребляемой электроэнергии;
- интересно зонировать пространство квартиры с помощью различной интенсивности световых потоков;
- рационально использовать имеющиеся в доме осветительные приборы;
- легко создавать обстановку, соответствующую пожеланиям и настроению;
- исключить воздействие на осветительные приборы резких перепадов напряжения.
Использование диммеров позволяет решать целый ряд эстетических и практических задач. Это во многом определило популярность устройств и их широкое применение в обустройстве жилых и коммерческих помещений.
