Способы использования индикаторной отвертки со светодиодом

Как пользоваться индикаторной отверткой

Кроме вариантов для работы с бытовыми электросетями, существуют индикаторные отвертки для использования в автомобиле.

Они рассчитаны на поиск неисправностей проводки в сетях постоянного тока от 6В до 24В, а также для определения полярности проводов.

Вместо контакта на рукоятке, из ее торца выходит провод с зажимом (крокодилом).

Чтобы найти все плюсовые провода в авто, необходимо подключить клеммы аккумулятора.

Зафиксировав зажим отвертки на корпусе машины, поочередно прощупать все необходимые провода.

Подобным образом осуществляется поиск минусовых клемм, с разницей в том, что крокодил при использовании автомобильных тестеров подключатся к плюсовой клемме аккумулятора или плюсовому проводу.

На корпусе прибора имеется переключатель вольтажа (как правило, 6В, 12В и 24В).

Его необходимо установить в положение, соответствующее напряжению сети автомобиля.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

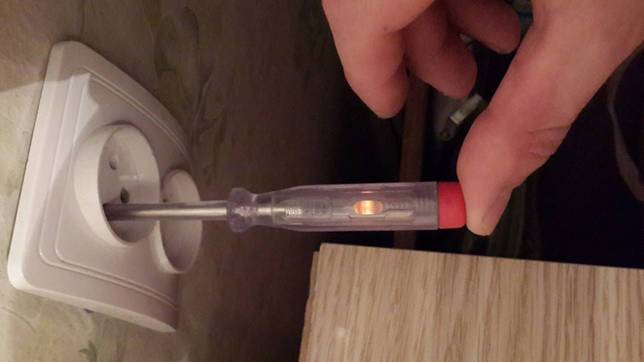

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

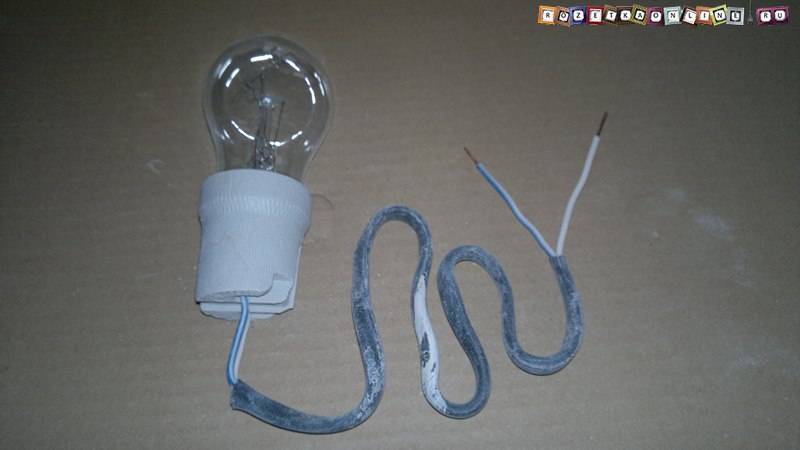

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Что такое сопротивление излучения

Волновое сопротивление экранированных кабелей соответствует озвученным значениям. Это стандартные значения для телевидения и радиоприёма, соответственно. На подобные шаги идут, чтобы назад (к передатчику) отражался минимум мощности. Аналогичным образом работает отвёртка. Но здесь сопротивление излучения выбирается не по диаграмме направленности. Мастер мало влияет на параметр. Чем сопротивление излучения ниже, тем выше ток, тем ярче горит светодиод.

Бесполезно искать определение сопротивления излучения

В нашем случае важно, что сопротивление излучению снижается при росте поверхности антенны, что приводит к усилению яркости горения индикатора простым прикосновением. Человек, как и металл, становится проводником, что обусловливает столь специфические свойства тела

Одежда на излучение влияет мало, волна легко проходит синтетические и натуральные ткани.

Универсальная индикаторная отвертка STAYER 4520-48

Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.

Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.

Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.

Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.

Способы применения

Стандартная система отечественных домов – однофазная сеть с двумя проводами «ноль» и «фаза». Для осуществления ремонта электропроводки необходимо выявить нужный провод, для этого индикатор напряжения вставляют в розетку либо прикасаются им к исследуемому проводнику. Наличие свечения в тестере выявляет «фазу», отсутствие – «ноль».

Для проверки целостности лампочек лучше всего использовать отвертку-индикатор со светодиодом. Для этого, придерживая лампочку за цоколь, необходимо приставить к ее центральному контакту щуп (жало) инструмента. При этом палец касается контактной пластинки на рукоятке (пятачка). Свечение либо звуковой сигнал свидетельствуют о работоспособности осветительного устройства.

Таким же способом проверяется целостность провода, один конец которого (зачищенный) берут в одну руку, а другого конца касаются кончиком (щупом) отвертки. Свечение сигнализирует о целостности провода, отсутствие реакции – о разрыве контакта. При этом в проверяемом проводнике должно отсутствовать напряжение.

Электронные устройства не требуют прикасания человека к пластинке на рукоятке. Для выявления наличия напряжения достаточно задеть щупом тестера исследуемый объект.

Рабочее состояние удлинителя проверяется следующим образом:

прибор отключают от электротехники и сети;
вводят в его розетку любой провод с зачищенными концами (контакты должны быть закорочены);
зажимают в руке один из контактов и вилку, а другого касаются индикатором напряжения;
при исправной цепи удлинителя лампочка начинает светиться. Перед включением оборудования в сеть необходимо удалить перемычку во избежание замыкания в проводке.

Если индикатор не реагирует, следует подключить удлинитель к сети и медленно провести кончиком рукоятки (пятачком) тестера вдоль всей длины УЗО (при этом отвертка берется за щуп). В местах повреждения интенсивность индикация снижается либо свечение вовсе отсутствует. Для восстановления рабочего состояния удлинителя в обнаруженных местах обрыва удаляется изоляция, находятся повреждения, скручиваются провода и изолируются. Оптимальный вариант – прибрести новый электрический прибор.

Местонахождение скрытой проводки определяется путем проведения вдоль стены обратной стороной тестера, держа его за щуп (жало). Повышение интенсивности свечения либо наличие звукового сигнала свидетельствует о нахождении за штукатуркой токопроводящей проводки. Данный метод считается недостаточно точным, а в панельных домах нецелесообразным.

Индикаторная отвертка. Нюансы в использовании

Учитывая количество электроприборов в каждой квартире, этот прибор должен быть у каждого. С его помощью будет возможно определить наличие тока в любом проводнике, розетке или электрощитке.

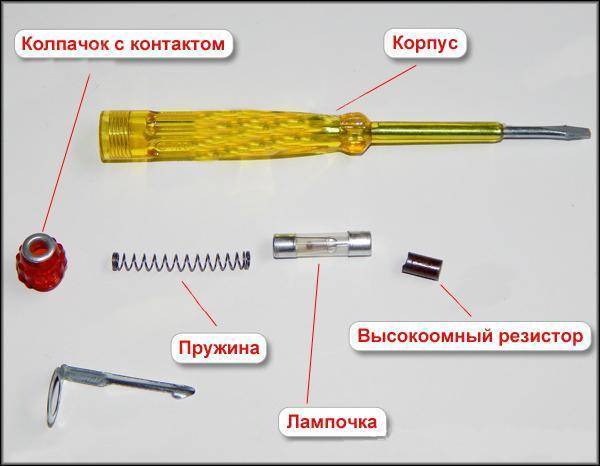

Конструкция индикаторной отвертки

Конструкция обыкновенного пробника в виде отвертки простое:

щуп, исполняет роль проводника;
к жалу подключен резистор, он нужен для понижения силы тока до безопасной для человеческого организма величины;
далее размещен светодиод, который соединяется с контактным пятачком, выведенным на торец отвертки;
корпус изготавливают из прозрачного пластика, это позволяет увидеть загорание светодиода.

Фаза и ноль в отвертке

Найти фазу и ноль индикаторной отверткой не составит труда. Когда щупом прикоснутся к проводу под напряжением, ток пройдет по стержню, далее через резистор, приведет светодиод к свечению, а затем попадет на руку, которая касается металлической пластины. Ток пройдет и сквозь тело человека, который производит данную операцию, а затем уйдет землю.

Сам человек не ощутит проходящий через него ток, так как его величина слишком мала.

Область применения

Любые работы, которые касаются электропроводки, должны быть безопасными. Для этой цели каждый должен иметь в доме этот необходимый инструмент.

Этот прибор может быть использован для таких целей:

проверить к какому контакту розетки или выключателя подведен фазовый проводник;
когда розетка удлинителя не работает, можно проверить все гнезда пробником;
с ее помощью можно выяснить, куда подведена фаза в патроне: к центральному контакту или к резьбе;
выяснить находится ли электроприбор под напряжением;
прикасаясь жалом инструмента к центральному контакту розетки, можно проверить исправность заземляющего проводника.

Типы отверток

Новые модели отверток могут обнаружить присутствие напряжения в жиле даже через слой побелки, штукатурки и глины. Их алгоритм действия практически всегда аналогичен. Но имеются и различия, которые возникают в зависимости от типов, моделей и ряда функций которыми обладает инструмент.

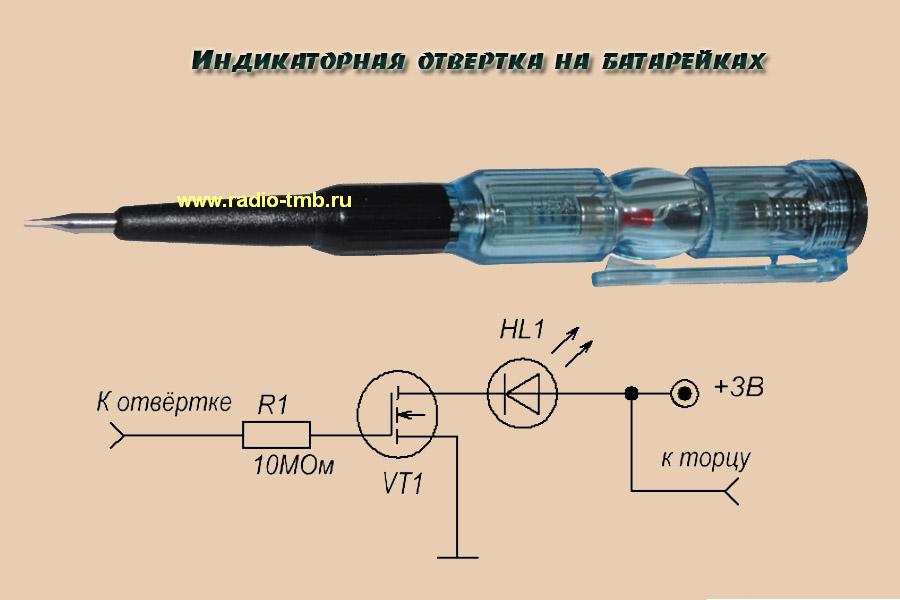

Иногда по своей функциональности одна отвертка, может заменить несколько дорогостоящих приборов. Существуют приборы с батарейкой, это дает возможность проверять исправность провода, даже в обесточенном состоянии.

Такая модель сможет дать максимальное количество интересующих сведений об исследуемой цепи:

звуковой сигнал сообщит о том, что в цепи присутствует напряжение;
на цифровом табло отобразиться величина напряжения в вольтах;
дает возможность проверить цепи переменного и постоянного тока в бытовых электроприборах;
определит полярность сетей;
с ее помощью можно провести прозвонку электроцепи световой или звуковой индикацией.

Проверка устройства перед использованием

Перед применением индикаторный прибор должен быть проверен на исправность. Батарейка, которая находится внутри устройства, поможет в этом удостовериться. Потребуется прикоснуться одновременно к жалу и другим пальцем к металлическому контакту на рукоятке. Световой индикатор должен в этот момент загореться.

Если устройство не предусматривает наличие батарейки, тогда понадобиться проводник под напряжением. К нему нужно прикоснуться жалом отвертки, а к металлу на рукоятке пальцем. В результате светодиод также будет светиться.

Основные меры безопасности

Обязательно следует соблюдать меры предосторожности:

запрещается использование пробника без винта;
допускается вынимание из устройства только батарейки;
после того как заменена батарейка, винт следует закрутить по часовой стрелке до упора;
если на пробнике имеются механическими повреждениями, то его использование запрещено;
не стоит использовать прибор выше пределов, указанных в технических характеристиках;
перед использованием пробника, потребуется его проверить в сети с точным наличием фазы;

Инструкция по использованию

Согласно своих характеристик такие индикаторные приспособления предназначаются для:

возможности определить переменное напряжение контактным способом до 250 В;
бесконтактным способом до 600 В;
обследования цепи на целостность от 0 до 2 Мом;
установления полярности: от 1,5 В до 36 В;
инструмент должен храниться в сухом и защищенном от влаги месте;
все операции лучше проводить в перчатках, чтобы обеспечить бесконтактное обследование;
после работы, следует очищать инструмент от пыли и мусора.
