Принцип и схема работы фанкойла: отличие от кондиционера, инструкции по эксплуатации

Сфера применения

Поскольку чиллер-фанкойлы могут одновременно производить коррекцию климата в нескольких больших помещениях, то их прямая целесообразность в использовании для крупных складов и индустриально-производственных цехов, торгово-развлекательных центров, зданий социально-административного назначения с большим числом изолированных помещений, клиник, многоэтажных гостиниц и бизнес-центров.

Важно! При факторе сложности внедрения, данные системы позволяют сочетать параметры температуры и влажности с максимальной эффективностью без зависимости от внешних условий перемен климата.

Чиллеры в промышленности

Мощные системы для охлаждения атмосферного воздуха наиболее востребованы в индустрии, а именно в следующих направлениях:

• Машиностроительное производство и металлообработка. В данном случае мощность устройства используется для охлаждения оборудования.
• Химическая промышленность. Охлаждение рабочих реакторов, резервуаров, ванн для гальваники и т.п.
• Производство полимерной тары. Охлаждение дробилок для полимерной крошки, автоматических станков и миксеров.

Важно! Если необходимо создать температуру до – 30оС в мощных холодильных установках, то также применимы мощные низкотемпературные чиллер-фанкойлы. С их помощью возможна заморозка воды в лед.

• Пищевая промышленность.
• Центры ЭВМ и серверные, где необходимо стабильное поддержание климатических условия для сохранения работоспособности цифровой и электронной техники.

По способу подачи сигнала на фанкойл:

• проводная система подачи;
• беспроводная система подачи.

В первом случае это проводные пульты управления, от которых сигнал на фанкойлы поступает по проводам. Они не такие удобные, так как требуют прокладки дополнительных проводов от пульта до фанкойла и являются менее мобильными, потому что должны жестко крепиться на какой-то поверхности (стене).

На фото: Проводные и беспроводные пульты для фанкойлов Dantex

Беспроводная система подачи основана на управлении с помощью инфракрасных пультов управления, где сигнал поступает по инфракрасному каналу. Они более удобные, поскольку не нуждаются в фиксированном размещении и прокладке проводов. ИК-пульты входят в комплект поставки кассетных или настенных фанкойлов DANTEX, а для канальных или напольно-потолочных фанкойлов необходимо дополнительно приобретать термостаты.

Составные части системы чиллер-фанкойл

Благодаря такой конструкции появляется возможность индивидуальной, то есть зональной вентиляции помещений. Состоит она из:

• холодильного агрегата, с помощью которого нагреваются или охлаждаются жидкости-теплоносителя;
• фанкойлов – местных теплообменников. Сквозь них проходит охлаждающийся или нагревающийся поток;
• магистральная разводка соединений агрегатов;
• станция, которая с помощью насоса перегоняет теплоноситель по магистралям;
• два бака: расширительный и накопительный;
• в качестве холодильного агента может выступать вода либо её смесь с этиленгликолем;
• выносной или встроенный блок управления агрегатом.

Благодаря своему применению и принципу работы, фанкойлы используются чаще всего в больших зданиях, где необходимо регулировать температуру во всех помещениях или комнатах. Например, это может быть многоэтажный офис, санаторий, гостиница. Система чиллер-фанкойл может независимо обеспечивать регулировку температуры во всех залах.

Установка фанкойла в квартире

Устройства этого типа в определенной степени можно назвать универсальными. При соблюдении некоторых рекомендаций вентиляторные доводчики можно успешно устанавливать даже в обычных квартирах.

Для небольших площадей можно использовать только один фанкойл, от которого теплый (или холодный) воздух распределяется по квартире через систему воздуховодов.

Фанкойл обычно ставят в прихожей или в санузле, трубы можно спрятать под подвесным потолком. Конечно, потолок в месте монтажа основного устройства придется опустить, что не всегда удобно в квартирах с небольшой высотой комнат.

Однако в других помещениях проблему можно устранить, если сделать двух- или даже трехуровневый потолок, чтобы спрятать менее громоздкие воздуховоды.

Место расположения фанкойла обусловлено не только размерами устройства. В процессе работы агрегат производит значительное количество шума, который едва ли будет уместен в жилых помещениях. Для обслуживания всей квартиры придется взять достаточно мощный фанкойл, а чем производительнее устройство, тем больше от него шума.

Конечно, система только с одним фанкойлом обойдется относительно недорого, да и монтаж будет не слишком сложным. Однако в этом случае утрачивается преимущество климатической мультизональности, характерной для более крупных систем.

Регулировать работу фанкойла можно будет с пульта дистанционного управления, но выбранный режим распространится на все комнаты. Это не слишком удобно, если окна комнат выходят на разные стороны и прогреваются солнцем по-разному.

Альтернативным вариантом считается установка небольшого фанкойла в каждой комнате или только в некоторых комнатах. В этом случае регулировать микроклимат в отдельных помещениях будет значительно проще.

Шум от небольших устройств будет меньше, его воздействие можно существенно снизить, выбрав правильное место для установки и используя средства подавления шума.

Устанавливать системы с фанкойлами лучше всего во время строительства или капитального ремонта, чтобы проводить отделочные работы уже после окончания монтажа

Конечно, обойдется монтаж подобной системы недешево. Два-три фанкойла можно поставить как и в первом варианте – в прихожей, а затем развести воздуховоды в разные комнаты. В этом случае проблему шума решить еще проще. В дальнейшем достаточно настроить каждый фанкойл, чтобы получить подходящую температуру в отдельных зонах.

Такие системы могут быть использованы в сочетании с принудительным приточным вентилированием. Они будут не только изменять температуру воздуха, но и обновлять его состав. Чтобы отводить появившийся в процессе работы конденсат, используют специальные помпы, которые перекачивают влагу в канализационную систему.

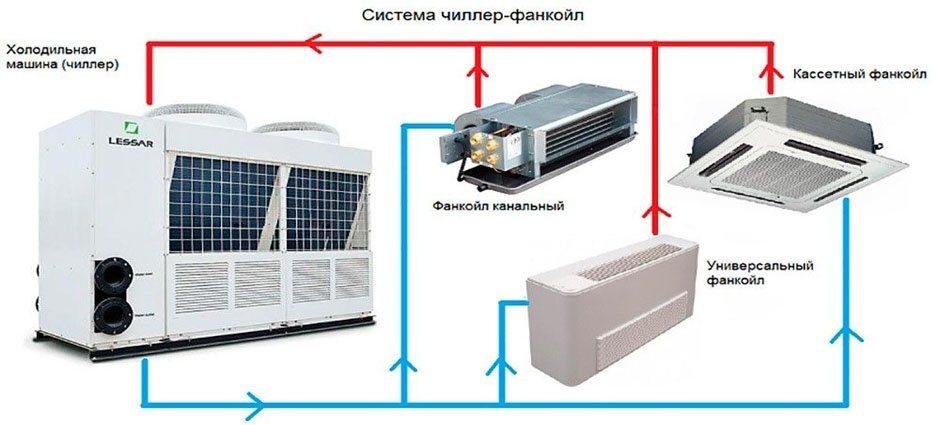

Схема чиллера

На приведённом ниже чертеже — будет разобрана схема чиллера, дано описание его элементов и их функциональная принадлежность. В результате чего Вам будет понятно устройство чиллера, как осуществляется работа чиллера и всех его элементов.

Принципиальная схема водоохладителя. Питер Холод — поставляет и монтирует водоохлаждающие машины и их обвязку «под ключ»

Водоохлаждающая машина работает по принципу сжатия газа с выделением тепла и его последующим расширением с поглощением тепла, т.е. выделением холода. Водоохлаждающая машина

состоит из четырех основных элементов: компрессор, конденсатор, ТРВ и испаритель. Тот элемент, в котором вырабатывается холод называется — испаритель. Задача испарителя – отвести тепло от охлаждаемой среды. Для этого через него протекает хладоноситель (вода) и хладагент (газ, он же фреон). До попадания в испаритель газ в сжиженном виде находится под большим давлением, попадая в испаритель (где поддерживается низкое давление) фреон начинает кипеть и испаряться (отсюда название Испаритель). Фреон кипит и отбирает энергию у хладоносителя который находится в Испарителе, но отделен от фреона герметичной перегородкой. В результате этого хладоноситель охлаждается, а хладагент – повышает свою температуру и переходит в газо-образное состояние. После этого газообразный хладагент попадает в компрессор. Компрессор сжимает газообразный хладагент который при сжатии нагревается до высокой температуры в 80…90 ºС. В этом состоянии (горячий и под высоким давлением) фреон попадает в конденсатор, где за счёт обдува окружающим воздухом охлаждается. В процессе охлаждения газ — фреон конденсируется (поэтому блок, в котором происходит этот процесс называют — конденсатор), а при конденсации газ переходит в жидкое состояние. На этом цепь преобразования фреона из жидкости в газ и обратно подходит к своему началу. Начало и конец этого процесса разделяет ТРВ (термо- расширительный вентиль) который является по сути — большим сопротивление по ходу движения фреона из конденсатора в испаритель. Это сопротивление обеспечивает перепад давления (до ТРВ — конденсатор с высоким давлением, после ТРВ — испаритель с низким давлением). По пути движения фреона по замкнутому контуру есть ещё и второстепенные элементы, которые улучшают процесс и повышают эффективность описанного цикла (фильтр, вентили и соленоидные вентили и регуляторы, переохладитель, система добавления масла для компрессора и масло отделитель, ресивер и прочее).

Принцип работы фанкойлов и виды

В процессе эксплуатации системы фанкойлы обеспечивают нагрев либо охлаждение воздуха. Принцип работы фанкойла – элементы принудительным образом «гоняют» воздух в комнате через себя. Воздух попадает вовнутрь прибора, после чего продувается установленным вентилятором. Проходя через теплообменник, достигается нужная температура. Если предусмотрена вентиляция проточного типа, то потоки дополняются воздухом снаружи.

По типу монтажа различают три вида фанкойлов:

• Кассетные;
• Напольно-потолочные;
• Проточные.

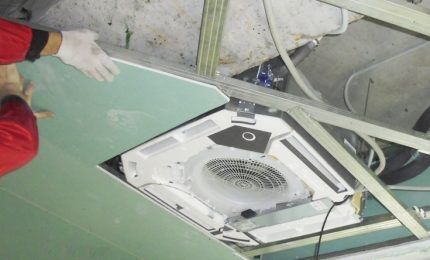

Кассетные фанкойлы устанавливаются в подвесных потолках. Они забирают воздух из помещения, прогоняют его через теплообменник и выдувают обратно. по внешнему виду их не отличить от внутренних блоков кассетных кондиционеров.

Напольно-потолочные фанкойлы монтируют двумя способами:

1. Вертикально вдоль стены, так же, как радиаторы отопления;
2. На потолке, в горизонтальном положении.

Проточные фанкойлы устанавливаются в системе вентиляции. Они могут быть двух типов:

1. Централизованные (канальные) – подавать охлажденный или нагретый воздух в общую систему, которая распределит его. Такой вариант менее удобен, так как нет возможности регулировать температуру в отдельных помещениях.
2. Отдельные (встраиваемые) – устанавливаются на выходе системы вентиляции в помещение. Они более удобны в настройке, но требуют прокладки отдельного контура.

Кассетный фанкойл.

Потолочный фанкойл.
Канальный фанкойл.

Принцип работы системы

Относительно недорогие и простые в эксплуатации сплит-системы имеют ограничения по области применения. Чем ниже температура воздуха за окном, тем меньше энергоэффективность сплит-систем. При температуре ниже -10 °C инверторное оборудование необходимо отключить, иначе в кондиционере сгорят электронные компоненты. Система хладоснабжения чиллер-фанкойл, в отличие от сплит-систем и инверторов, при правильном выборе оборудования и корректном монтаже работает в любых условиях.

Как устроен чиллер

Существуют два принципиально разных типа чиллеров:

• Чиллер на абсорбционном цикле — в качестве хладагента применяется вода с бромидом лития.
• Чиллер с парокомпрессионным холодильным циклом — усадка хладагента производится за счет работы компрессора.

Наиболее распространенными на сегодня являются парокомпрессионные чиллеры. Когда требуется обеспечить невысокую холодопроизводительность, устанавливают чиллеры с герметичным компрессором. Для обеспечения высоких показателей холодопроизводительности подходят парокомпрессионные аппараты с полугерметичным компрессором, где есть разъемы для доступа к механизмам.

Принцип работы парокомпрессионного оборудования:

• Компрессор работает на расширение газообразного хладагента.
• После поступления в конденсатор хладагент охлаждается и переходит в жидкую фазу.
• В термостатическом расширительном клапане происходит закипание и дальнейшее испарение хладагента.
• В испарителе вода нагревает хладагент.
• Переход хладагента в газообразное состояние и повторение цикла.
• Вода попадает в фанкойл и охлаждает воздух в помещении.

Главный элемент чиллера — компрессор. Существуют разные виды компрессоров: роторные, винтовые, спиральные, поршневые, центробежные. Тип оборудования, которое оптимально подходит для установки в определенном здании, с учетом технических нюансов определяет специалист.

По типу конструктивного исполнения чиллеры делятся на несколько разновидностей:

• Моноблок с наружным монтажом.
• Моноблок с центробежными вентиляторами.
• Устройство с выносным конденсатором воздушного охлаждения.
• Устройство с выносным конденсатором жидкостного охлаждения.

Принцип работы чиллера не зависит от конструкции и всегда остается неизменным. При монтаже чиллера следует в первую очередь учитывать рекомендации по эксплуатации. В инструкции к оборудованию производитель указывает расход теплоносителя, допустимую наружную температуру для эксплуатации оборудования и расчетное количество тепла, которое потребуется отводить.

Что такое фанкойлы. Принцип работы и устройство

Фанкойл состоит из двух частей — теплообменника и вентилятора. Теплообменник состоит из системы труб, по которым циркулирует холодная или горячая вода.

Принцип работы фанкойла в системах чиллер-фанкойл таков:

• Вентилятор направляет внутрь установки фанкойла воздух из помещения.
• При попадании на теплообменник воздух подогревается или охлаждается до необходимой температуры.
• Система вентиляции отправляет нагретый или охлажденный воздух обратно в помещение.

Стабильную температуру в отапливаемом или охлаждаемом помещении можно получить двумя путями: через регулировку скорости обращения жидкости в теплообменнике и за счет контроля над скоростью вращения вентилятора, который загоняет воздух внутрь фанкойла. По схеме работы в системе кондиционирования фанкойл максимально близок к внутреннему блоку традиционной сплит-системы.

Классификация

Есть два основных вида фанкойлов – двухтрубные и с четырьмя магистралями. Первые подключаются к одному источнику рабочей жидкости, вторые могут одновременно использовать два – чиллер и устройство для нагрева воды.

В последнем случае возможно быстрое переключение модуля с режима охлаждения на нагрев и обратно. У двухтрубных моделей это трудоемкая работа, нужно физическое переключение магистралей между источниками обработки жидкости.

Классификация по конструкции:

По способу монтажа – напольные, потолочные или настенные.

• Кассетные. Монтируются в подвесной потолок, не имеют внешнего корпуса.
• Канальные. Устанавливают в каналы приточной вентиляции. Модели отличаются числом воздушных потоков – от 1 до 4.
• Расход воздуха – низко, средне или высоконапорные. Первые создают воздушный напор до 45 Па, вторые – до 100 Па. Высоконапорные могут формировать воздушный поток с силой 250 Па.

Для плавного изменения температуры жидкости комплектуются трехходовым клапаном. Виды используемых вентиляторов – центробежный или диаметральный. Теплообменник змеевидный, состоит из медной трубы. Для увеличения площади на него устанавливаются ребра из алюминия.

Совет. В некоторых моделях есть пылевые фильтры. Они очищают воздух от посторонних примесей, защищают элементы устройства от загрязнений

Это важно для помещений с особыми требованиями к микроклимату

Составные части схемы чиллер-фанкойл

Роль охлаждающего устройства отведена чиллеру — внешнему блоку‚ производящему и подающему холод по трубопроводам с циркулирующей по ним водой или этиленгликолем. Этим и отличается эта система от других сплит-систем, где в качестве теплоносителя закачивают фреон‚ для передачи которого нужны дорогие медные трубы. Здесь же с этой задачей прекрасно справляются водопроводные трубы с теплоизоляцией.

На ее работу не влияет температура наружного воздуха, тогда как сплит-системы с фреоном теряют работоспособность уже при -10⁰. Внутренним теплообменным агрегатом является фанкойл. Он принимает жидкость с низкой температурой, затем передает холод в воздушную среду помещения‚ а нагретая жидкость возвращается назад в чиллер.

Фанкойлы устанавливают во всех комнатах. Каждый из них работает по индивидуальной программе.

На фото показаны основные элементы системы — насосная станция‚ чиллер‚ фанкойл. Фанкойл может быть установлен на большом расстоянии от чиллера. Все зависит от того‚ какой силой обладает насос. Число фанкойлов пропорционально мощности чиллера

Обычно такие системы применяют в гипермаркетах‚ торговых комплексах‚ сооружениях‚ возведенных под землей‚ гостиницах. Иногда их используют в качестве отопления. Тогда по второму контуру в фанкойлы подают нагретую воду или переключают систему на котел отопления.

Вопросы и ответы

Выбор индивидуальных чиллеров и небольших насосов на рынке невелик, из-за чего такую систему в лучшем случае можно использовать, разве что, в большом доме. Кроме того, отапливать помещение зимой такой системой дороже, чем другими. Для больших зданий это некритично, а вот для владельцев частных домов это может стать серьезной преградой.

И да, и нет. Чиллер-фанкойлы вполне способны работать в сильные морозы, но вместо воды в чиллере придется использовать незамерзающие жидкости. При отоплении фанкойлы не берут воздух снаружи здания, а это значит, что циркулирующий воздух будет легче нагреваться и температуру внутри помещения также легче поддерживать — климат на улице никак не влияет на работу фанкойла. С отоплением фанкойлы справятся, но стоимость такого отопления будет выше, чем у систем-аналогов.

Понятие

Фанкойл — это один из элементов системы промышленного кондиционирования «чиллер-фанкойл». Его часто называют «вентиляторным доводчиком». Это объясняется тем, что одной из задач данного устройства является смешивание свежего и рециркуляционного воздуха. Данная функция появилась еще в 1976 году. Именно тогда она была впервые установлена требованиями соответствующего ГОСТа. На сегодняшний день она сохранилась и у многих современных моделей, устанавливаемых внутри системы вентиляции.

Основная цель фанкойла заключается в поддержании оптимальной температуры в помещении в течение всего года. Данное оборудование способно как охлаждать, так и подогревать воздух. При этом фанкойл может одновременно снижать температуру в одном помещении и повышать — в другом. Необходимые показатели задаются при помощи пульта дистанционного управления. Как правило, фанкойл состоит из следующих частей:

• электронного блока управления;
• вентилятора;
• теплообменника.

Современные устройства оснащаются фильтром грубой очистки, который препятствует проникновению внутрь устройства пыли, пуха и других загрязнений.

Система контроля за температурой воздуха «чиллер-фанкойл» имеет ряд особенностей:

• Масштабируемость. Данные системы способны постепенно наращивать численность своих потребителей, что позволяет осуществлять ввод объекта в эксплуатацию поэтапно.
• Независимость. С помощью системы «чиллер-фанкойл» можно поддерживать оптимальную температуру одновременно в нескольких помещениях. Например, на солнечной стороне здания четырехтрубные конструкции могут охлаждать воздух, а на теневой стороне — нагревать.
• Универсальность. Расстояние между составляющими частями системы (чиллером и фанкойлами) не ограничивается какими-либо нормативами. Для разводки используются стандартные газо-водопроводные трубы с теплоизоляцией. Допускается соединение нескольких чиллеров в одной системе на одном объекте с возможностью управления ими с помощью одного пульта.

Устройство фанкойла

Устройство чиллер-фанкойла состоит из следующих структурных элементов:

• Непосредственно сам чиллер. Крупная технологическая часть климатической системы, располагаемая в специально отведенном помещении. Работающий чиллер поддерживает показатели температуры хладагента, который в дальнейшем транспортируется к фанкойлу по трассе.
• Теплообменник. Особое устройство, изготавливаемое из медных трубчатых элементов, закрытых фильтрами. Пропуская воздух, фильтры для фанкойлов задерживают на себе пыль, выполняя тем самым защитную функцию.
• Вентилятор. Используется для обдува теплообменника. Вентилятор теплообменника может быть двух типов: тангенциальный или центробежный. Первый целесообразно использовать в системах небольшой мощности, установленных в помещения малой площади. Второй тип оптимален для применения в системах большой мощности, устанавливаемых в помещениях с большими или средними площадями.
• Трасса. Монтируется с применением сантехнических или медных трубчатых элементов. Первый вариант труб более выгоден с точки зрения экономии и целесообразности.
• Насосная групп чиллера. Эта неотъемлемая часть системы отвечает за создание напора и давления жидкости, циркулирующей в ней.

Управление фанкойлами осуществляется посредством пультов дистанционного управления, (блоков управления), чье устройство не сложнее, а зачастую, и проще чем устройство телевизионного пульта.

Процесс подключения фанкойла

Процесс подключения, установки и тестирования данного устройства непрост.

Так что если вы не уверены в себе или не обладаете необходимыми знаниями, навыками и опытом, то лучше предоставьте установку профессионалам.

Если же вы всё-таки решились устанавливать фанкойл самостоятельно, то весь процесс должен проходить в следующих этапах:

• Выбор наиболее эффективного места для фанкойла;
• Установка оборудования;
• Установка кранов, оборудования для термоконтроля, клапанов и остального;
• Создание узла обвязки;
• Подключение устройства к сети;
• Процесс тестирования;
• Наполнение водой и дальнейшее использование;

Монтаж устройства может происходить как с использованием оборудования, предназначенным для одного человека и группы людей.

Схема подключения фанкойла зависит от устройства, модели и её конструктивных особенностей. Как правило, детальная схема его подключения указана в инструкции к устройству.

Однако схематически первым делом вы должны будете провести к фанкойлу от трубопровода систему двух труб: по одной трубе будет поступать холодная вода для охлаждения устройства, а по другой эта, но уже нагретая, вода выходит, охлаждается, после чего возвращается к первой.

Вы можете изучить следующие схемы подключения фанкойла, по которым работал я:

Монтаж корпуса происходит для большинства моделей одинаково.

Первым делом на пол устанавливаются специальные стойки, к которым крепится консольное оборудование для управления и регуляции фанкойлом.

Далее само устройство собирается и крепится с помощью анкеров и кронштейнов, что установлены в уже просверленные отверстия, к потолку.

Следующим шагом происходит сборка узла обвязки, то бишь связывание оборудования управления, датчиков контроля, сливных отходов.

После происходит подключение системы труб к самому устройству фанкойла.

При подключении системы используйте трубы, диаметр которых соответствует диаметру штуцеров, что используются при сборке.

Крайне важно соединить всё герметично. Это предотвратит перебои, поломки и исключит возможность протечки, что очень важно в подобных конструкциях.. Для системы подачи воды и дренажа следует использовать плавные изгибы, дабы не было помех в работе оборудования из-за резких поворотов.

Для системы подачи воды и дренажа следует использовать плавные изгибы, дабы не было помех в работе оборудования из-за резких поворотов.

Многие системы фанкойлов устанавливаются при помощи подобной двухтрубной схемы обвязки:

Теплоизоляция трубопровода

Теплоизоляция важный этап во время установки фанкойла, ведь если теплоизоляции не будет или она будет некачественной, то это приведёт к неправильной работе оборудования, на трубопроводе начнёт образовываться конденсат, который будет повышать общую влажность в помещении, и из-за которого может образоваться плесень на стенах.

Теплоизоляция трубопровода должна быть от 2-ух сантиметров, если она будет меньше, то конденсат может появиться на поверхности теплоизолятора.

Также вы можете воспользоваться дренажной системой для отвода конденсата.

Для этого необходимо сделать каналы в трубопроводе магистрали, соблюдать угол наклона (на каждые 10 сантиметров 2 миллиметра наклона) и сделать специальный резервуар для конденсата, что должен находится под фанкойлом.

Также очень важно, чтобы вы проследили, чтобы не было мест, где вода из конденсата может застояться

• Предпоследним шагом является подключение системы к электросети. Тут необходимо придерживаться стандартных правил:
• Заземлить оборудование перед подключением к сети;
• Использовать кабель того типа и размера, что был указан в инструкции к устройству производителем;
• Устанавливать щиток рядом с водяным кулером категорически запрещено;
• Для безопасности провода для подачи питания не должны соприкасаться с оборудованием управления или системой подачи воды;

Испытания фанкойла

Первым шагом необходимо убедится, что все элементы и комплектующие оборудования работоспособны.

Далее проводится опрессовка. Все детали трубопровода промываются водой, после чего с помощью гидравлического насоса в системе создаётся давление.

Это помогает найти протечки, что могли быть пропущены при первичной проверке.

После опрессовки необходимо пустить в систему воду. Скорее всего в трубопроводе останется воздух, однако с помощью ручного клапана стравливания воздуха через пару часов он весь уйдёт.

Также на этом этапе следует проверить слив конденсата.

После проверки всего оборудования подаётся питание.

Установка фанкойлов произведена, устройство готово к эксплуатации.

Рекомендую следующее видео, в котором автор производит самостоятельную установку фанкойла:

Виды фанкойлов

По количеству теплообменников

Фанкойл двухтрубный

В этом варианте установлен один радиатор. К входному и отводному патрубкам подсоединяется транспортная магистраль теплоносителя. С применением внешней арматуры обеспечивают подачу горячей/холодной воды. Также применяют следующие модификации:

1. Две входные трубы – одна для удаления теплоносителя в комбинации с единым радиатором.
2. Два теплообменника (нагрев/охлаждение), которые подключаются к отдельным магистралям. Такие модели называют 4-трубными фанкойлами.

Важно! При выборе подходящего оборудования надо учитывать особенности внешних транспортных систем и блоков, которые подают холодный/горячий теплоноситель.

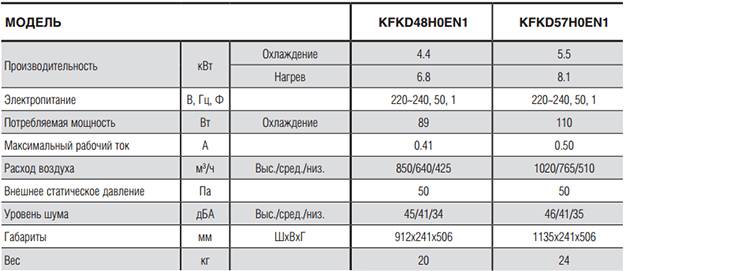

Фанкойлы канального типа: конструкция и монтаж

Эту технику встраивают в магистраль вентиляционной системы

Её подключают к трубам, через которые прокачивается теплоноситель. Выходные отверстия вентиляционных каналов могут располагаться на достаточно большом расстоянии. При размещении блока в коридорах, технических помещениях можно снизить уровень шума в рабочих/жилых комнатах. Дополнительную изоляцию обеспечит обшивка подвесного потолка.

Особенности фанкойла кассетного типа

Эти модели также устанавливают внутри подвесного потолка

Как и в первом варианте, придётся учитывать соответствующее уменьшение высоты комнаты. Цена кассетного фанкойла выше, так как здесь применяется декоративная решётка с улучшенными эстетическими характеристиками. В неё встроены поворотные жалюзи для направления движения воздуха в нужных направлениях. Как правило, в стандартную комплектацию таких изделий добавляют пульт дистанционного управления с ИК-каналом.

Основным преимуществом оборудования данного типа является быстрое и экономичное изменение параметров атмосферы в помещении. Это обеспечено минимальной длиной выходного канала, равномерным распределением нескольких воздушных потоков. Недостаток – близость вентиляторов и соответствующее увеличение уровня шума.

Разные виды фанкойлов

Настенные фанкойлы подобны внутренним блокам типовых сплит-систем кондиционеров. Для их монтажа необходимо предварительно создать каналы в стенах с трассами подачи/отвода теплоносителя. Основной плюс – сохранение высоты потолков. Напольный вариант в жилых помещениях применяют редко. Крупная техника занимает много места, поэтому такие решения чаще используют для выполнения коммерческих задач.

Статья по теме:

Как выбрать кондиционер для квартиры, чтобы не ошибиться? Ведь подобное оборудование дешевым назвать нельзя, а выкидывать деньги в буквальном смысле «на ветер» никому не хочется. Попробуем решить этот вопрос в нашем обзоре, попутно рассмотрев некоторые технические характеристики этих устройств.

Роль фанкойла в системе кондиционирования

Фанкойл — важный элемент централизованной климатической установки. Второе название — вентиляторный доводчик. Если термин fan-coil перевести с английского дословно, то это звучит‚ как вентилятор-теплообменник‚ что наиболее точно передает принцип его действия.

В конструкцию фанкойла входит панель подключения электрической части (1)‚ корпус (2) — потолочный вариант‚ вентилятор (3)‚ медный или алюминиевый теплообменник (4)‚ поддон для конденсата (5)‚ воздушный клапан (6)‚ место подключения насоса для конденсата и трубки (7) (+)

Предназначение устройства заключается в приеме носителя с низкой температурой. В перечень его функций также входит как рециркуляция, так и охлаждение воздуха в помещении, где он установлен‚ без поступления воздуха снаружи. Основные элементы fan-coil расположены в его корпусе. К ним относятся:

• центробежный или диаметральный вентилятор;
• теплообменник в виде змеевика‚ состоящего из медной трубки и алюминиевых ребер‚ насаженных на нее;
• пылевой фильтр;
• блок управления.

Кроме основных узлов и деталей в конструкцию фанкойла входит поддон для улавливания конденсата‚ насос для откачки последнего‚ электродвигатель‚ посредством которого поворачиваются воздушные заслонки.

На фото бескорпусный фанкойл модель Trane. Производительность двухрядных теплообменников — 1.5 – 4.9 кВт. Агрегат укомплектован малошумным вентилятором и компактным корпусом. Он отлично размещается за фальш-панелями или за подвесной потолочной конструкцией

В зависимости от способа монтажа существует фанкойлы потолочные‚ канальные‚ монтируемые в каналы‚ по которым осуществляется приток воздуха‚ бескорпусные‚ где все элементы смонтированы на раме‚ настенные или консольные.

Потолочные аппараты наиболее популярны и имеют 2 варианта исполнения: кассетные и канальные. Первые монтируют в объемных помещениях с подвесными потолками. За подвесной конструкцией располагают корпус. Видимой остается нижняя панель. Они могут рассредоточивать воздушные потоки по двум или всем четырем сторонам.

Здесь схематично изображен принцип работы фанкойла. Если систему планируют использовать исключительно для охлаждения, то лучшее место для него — потолок. Когда конструкция предназначается для обогрева‚ устройство размещают на стене в нижней ее части

Потребность в охлаждении существует не всегда, поэтому‚ как видно на схеме‚ передающей принцип работы системы чиллер-файнкойл‚ в гидравлический модуль встраивают емкость, выполняющую роль аккумулятора для хладагента. Тепловое расширение воды компенсирует расширительный бак, подключенный к подающему трубопроводу.

Управляют фанкойлами как в ручном, так и в автоматическом режимах. Если вентиляторный доводчик работает на отопление, то в ручном режиме отсекают подачу холодной воды. При работе его на охлаждение перекрывают горячую воду и открывают путь для поступления охлаждающей рабочей жидкости.

Пульт для управления как 2-трубным так и 4-трубным фанкойлом. Модуль подключают непосредственно к устройству и размещают вблизи него. От него подсоединяют панель управления и провода для ее питания

Для работы в автоматическом режиме на панели выставляют нужную для конкретного помещения температуру. Поддержка заданного параметра осуществляется посредством термостатов, которые корректируют циркуляцию теплоносителей — холодного и горячего.

Преимущество фанкойла выражается не только в применении безопасного и дешевого теплоносителя но и в быстром устранении неполадок в виде утечек воды. Это удешевляет их сервис. Применение этих устройств — наиболее энергоэффективный способ создания благоприятного микроклимата в здании

Так как любое большое здание имеет зоны с разными требованиями к температурному режиму, каждую из них должен обслуживать отдельный фанкойл или их группа с идентичными настройками. Количество агрегатов определяют на стадии проектирования системы расчетным путем. Стоимость отдельных узлов системы чиллер-фанкойл довольно высокая‚ поэтому как расчет‚ так и проектирование системы нужно выполнять максимально точно.
