Окосячка окон и дверей в деревянном доме – установка своими руками

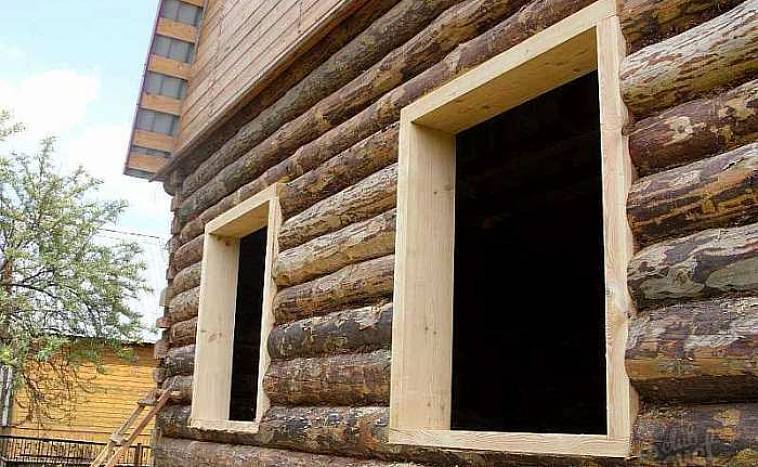

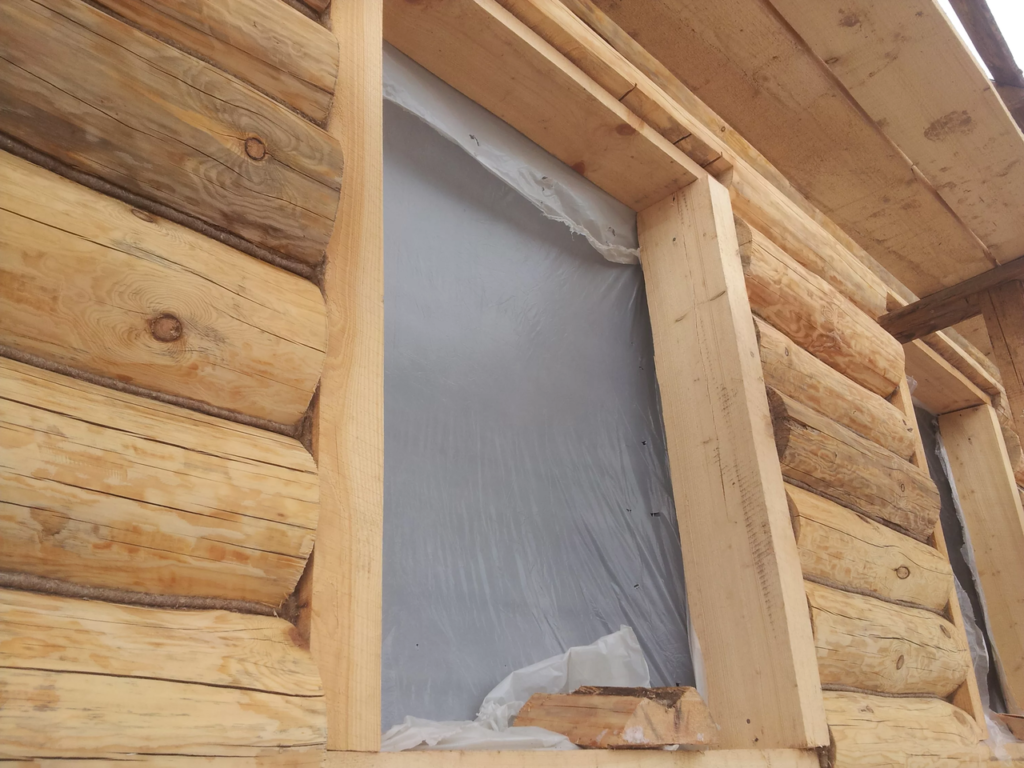

Варианты исполнения обсадной коробки (окосячки)

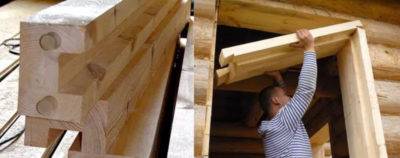

Обсадная коробка с торцевым шипом

В данном варианте окосячки перед установкой обсадной коробки на торцах оконного проема в бревнах вырезают вертикальный шип (гребень). Эту процедуру можно осуществлять, когда сруб уже готов. Сборку обсадной коробки производят непосредственно в подготовленном проеме.

С боковых сторон коробки выбирают паз, соответствующий размерам шипа. При монтаже, сначала устанавливается нижняя подоконная доска, затем боковые доски коробки одеваются на торцевой шип, который предварительно покрывают рулонным межвенцовым уплотнителем.

Последовательность действий предполагает установку сначала одной из двух боковых досок, потом верхней горизонтальной доски, потом второй боковой. Верхняя доска коробки действует как распорка для боковых.

Со стороны окна, грани коробки могут быть либо абсолютно плоскими, либо содержать уступ для плотной установки оконного блока. То есть коробка будет иметь переменную толщину – меньшую со стороны улицы и большую изнутри помещения. В случае если коробка имеет плоский профиль, то после установки окна, потребуется установка дополнительных чистовых откосов, чтобы скрыть щели по краям окна.

После сборки окосячки получается уплотненное вертикально скользящее соединение, в котором боковые стороны коробки, служат направляющими для движения бревен или бруса. Использование монтажной пены и дополнительного крепежа коробки к проему недопустимо. Исключением является только подоконная доска, которая жестко крепится к нижнему венцу, через слой рулонного уплотнителя. Зазор между верхней доской и проемом так же заполняют межвенцовым уплотнителем.

Когда окосячка уже смонтирована, в неё устанавливают оконный блок с отливом. С наружной и внутренней стороны устанавливаются наличники, которые крепят на гвозди или саморезы к обсадной коробке.

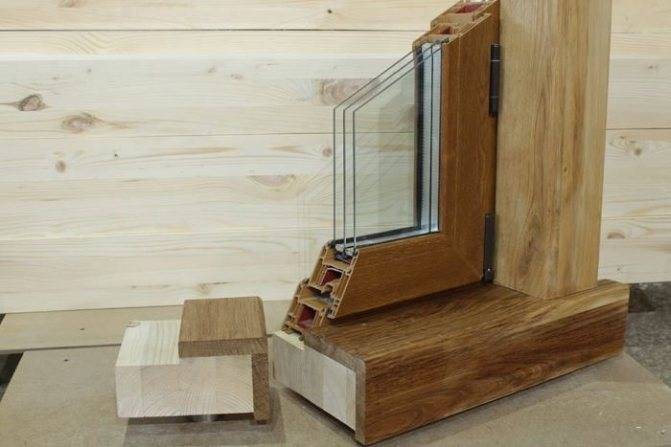

Обсадная коробка с закладным бруском (шипом) – Предпочтительный вариант

Второй вариант изготовления окосячки для установки окон и дверей предполагает выбор вертикального паза с торцов оконного проема по всей его высоте. В этот паз закладывают брусок квадратного сечения обычно 5х5см.

Крепеж при этом не используется. Длина бруска должна быть меньше высоты проема, с расчетом, чтобы он не упирался в верхний венец при усадке.

Брусок играет роль направляющего элемента, который обеспечивает свободную усадку венцов по вертикали, исключая горизонтальные смещения, кроме того именно к нему осуществляется крепление обсадной коробки. Коробку крепят к брускам при помощи саморезов, которые должны заходить в брусок, но ни в коем случае не прошивать его насквозь. Между коробкой и торцами прокладывают рулонный утеплитель.

В отличие от варианта окосячки в колоду в данном варианте обсадная коробка собирается заранее и устанавливается в проем в готовом виде. Кроме того толщина коробки может быть меньше чем у конструкции в колоду, поскольку паз в ней отсутствует.

После того как окосячка установлена в неё можно монтировать окно как в обычный проем.

Крепление рамы к коробке осуществляется на саморезы, зазоры между рамой окна и обсадной коробкой заполняются монтажной пеной.

Использование пены между коробкой и торцами проема недопустимо. Заключительным этапом монтажа окон является установка наружных и внутренних наличников, которые закрывают щели между коробкой и торцами проема.

Установка пластиковых окон в деревянном доме своими руками

Во время проведения работ по установке металлопластиковых оконных блоков следует соблюсти ряд условий:

  • на период двухлетней усадки поставить внутрь деревянные окна;
  • сделать компенсационный зазор (если нет возможности ждать два года), с высотой в 10% от высоты окна. Его заполняют досками, обмотанными паклей;
  • установить обсаду, не позволяющую движениям оконного проема деформировать раму, не дающую смещаться бревнам по горизонтали.

Окно из пластика, которое устанавливается в срубе, монтируют в обсадочный короб. Конструкцию закрепляют анкерами. Проем запенивается, затем закрывает наличниками.

Для защиты монтажного шва от воздействия влаги организую грамотную гидро- и пароизоляцию.

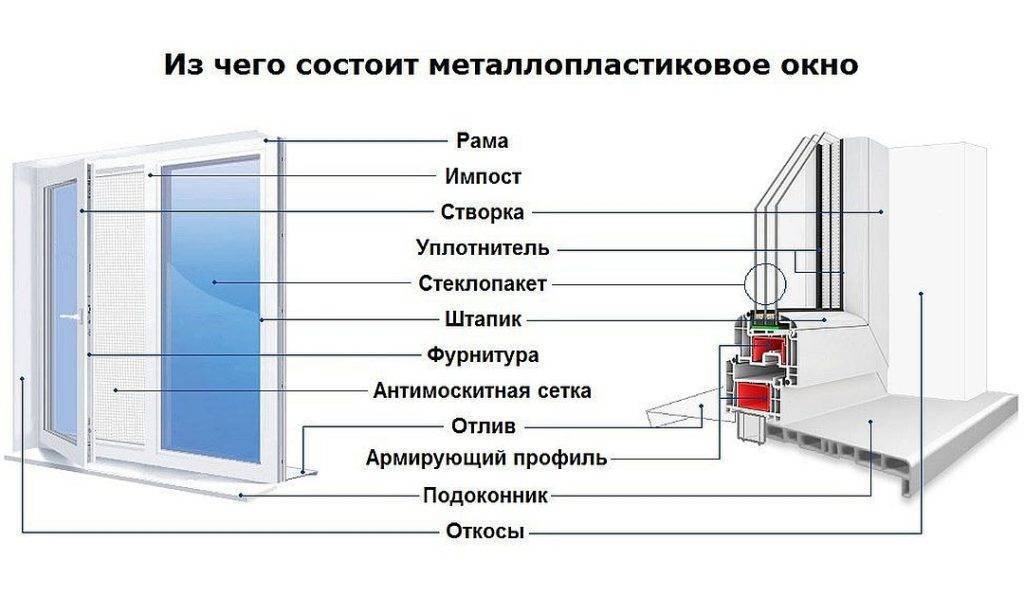

Почему металлопластик?

Металлопластик в деревянный дом ставят по таким причинам:

  1. Рамы из ПВХ профиля имеют низкие показатели теплопроводности, что позволяет им активно сберегать тепло внутри помещения. В таких рамах есть пустоты, именующиеся камерами, которые увеличивают количество сберегаемого тепла.
  2. Пластик отличается простотой ухода. Его просто мыть, не нужно окрашивать или обрабатывать антисептическими составами.
  3. ПВХ отлично выдерживает воздействие влаги, высоких или низких температур воздуха.
  4. Доступная стоимость.

Необходимость установки пластиковых окон в деревянном доме

Пластиковые окна не так трудно поставить в деревянном доме самостоятельно, как это может показаться сразу

Такая работа значительно сэкономит затраты на ремонт, позволит учесть все важные моменты, на которые бригада, приглашенная извне, может не обратить внимание

Главное, чтобы тот человек, что берется за подобную работу, заранее ознакомился с особенностями вставления таких оконных систем.

Подготовка места установки металлопластикового окна в старом проеме

Чтобы поставить новую конструкцию, следует демонтировать старое окно (если оно уже стояло).

Этот процесс проходит в таком порядке:

  • снятие створок (при заклинивании, работают ломом);
  • удаление фурнитуры с коробки (петли, шпингалеты);
  • если коробка подходит для нового окна, её очищают от краски, грязи, пыли при помощи щетки;
  • проводят шлифовку коробки с использованием средней наждачной бумаги.

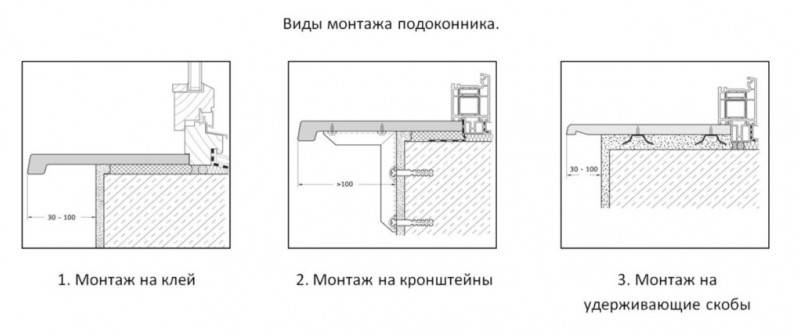

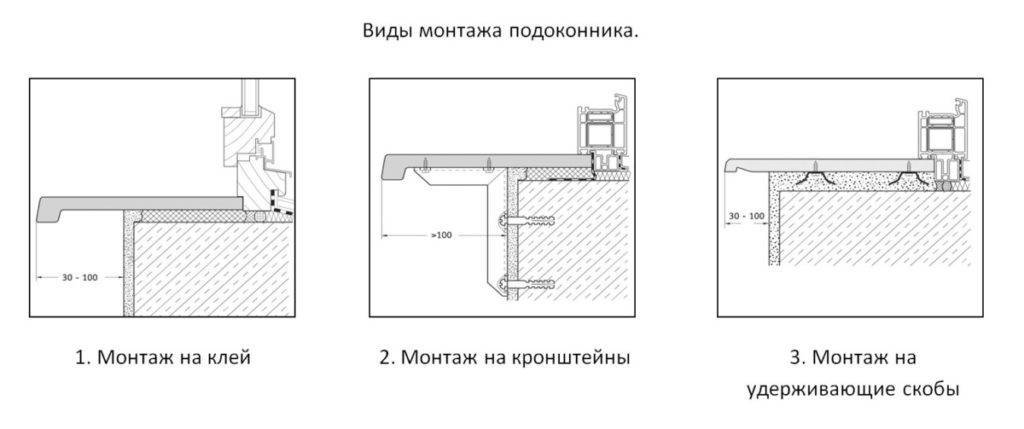

Монтаж подоконника

Когда в срубе ставят окно ПВХ, первым делом монтируют подоконник, именно будет выполнять роль основания

Поэтому так важно его правильное расположение согласно длины и ширины

Особенности монтажа подоконника:

  • обязательная проверка уровнем;
  • для придания жесткости проводится утопление конструкции в боковые части короба, в заранее сделанные пропилы ставят подоконник;
  • закрепление саморезами: их вкручивают в той части, на которой будет окно, под головки подкладывают шайбы;
  • после установки полости, оставшиеся под подоконником, заполняют строительной пеной. На сутки ставят дополнительный груз для закрепления конструкции.

Подготовка окна к монтажу

Чтобы монтаж прошел без возникновения неприятных проблем, нельзя игнорировать подготовительный этап. Он включает в себя:

  1. Вынуть из рамы стеклопакет и створки.
  2. Убрать декоративные пластинки с креплений створки и аккуратно открутить болты.
  3. Просверлить отверстия по 2 на каждой из сторон, диаметром в 6 мм, на внутренней части их диаметр будет от 10 мм.
  4. Прикрепить саморезы (с диаметром от 5 мм) к оконному проему.

Монтаж пластиковых окон в деревянном доме

Стеклопакеты ставят в деревянный дом после окончания подготовки. Окно монтируют строго в середине проема. Чтобы процесс прошел легко, предварительно замеряют рулеткой ширину окна и проема. Зазор между коробкой и коном должен равняться 10 мм с каждой из сторон.

Вертикаль обязательно проверяют уровень. Дл сохранения такой позиции, конструкцию обездвиживают. Для этого небольшие бруски из дерева ставят в зазор между рамой и коробкой. Крепят их саморезами.

Установка стеклопакетов

После окончания монтажных работ с рамой, устанавливают створку, и стеклопакет из глухой части системы.

Ход работы:

  • стеклопакет фиксируют специальными монтажными шайбами;
  • зазор между пакетом и рамой составляет от 5 мм, в противном случае, он лопнет при расширении согласно сезону;
  • установленный пакет закрепляют штапиками, по ним стучат до появления характерного щелчка;
  • створку ставят путем действий обратных тем, что производились, когда она вынималась;
  • затем щели между рамой и коробкой обрабатывают пеной (снаружи, внутри). До полного высыхания состава, створки не открывают. Излишки засохшей пены убирают канцелярским ножом.

Черновая обсада или в закладной брусок

Одна из разновидностей окосячки, когда в проеме выпилен паз, — в закладной брусок. От монолита отличается тем, что состоит из двух частей — собственно закладного бруска, который вставляется в шип, и отдельной обсадной доски. Обсадная доска крепится к закладному брусу, а к нему уже можно крепить дверную коробку (ее можно крепить и непосредственно к закладной).

Обсада в закладной брус

Обратите внимание, что закладной брусок и шип под него делают немного больше, чем в монолите. Это необходимо чтобы крепление было более надежным

Крепя окна/двери крепеж надо выбирать так, чтобы он не заходил в стену.

Безусловно, этот вариант намного проще в реализации. Но его не очень любят: надежность его все-таки намного ниже, чем у монолита. Но и его вполне можно использовать — для легких дверей и для любых окон. Еще одно возможное применение — как временный вариант только на время усадки после того, как вырубили проемы и оставили сруб сушиться. Если проемы не закрепить, стены может покрутить. В этом случае закладной брус — отличное решение.

Вырубают/выпиливают паз, в который загоняют брус. Больше он ничем не держится — никаких гвоздей, саморезов

Окосячка для окон из пластика

Окосячка для пластиковых окон в деревянном доме проводится не только для стеклопакетов из дерева, но и для пластиковых. Установка окон из данного материала имеет свои особенности. Проем в срубе должен быть шире стеклопакета на 10 сантиметров.

Заказывать пластиковые окна рекомендуется уже после установки короба окосячки. Монтаж стеклопакетов происходит по более сложной схеме. Изготавливается лафет с пазами (короб собранный из бруса, с подготовленным заранее пазом для шипа), размер которых должен позволять легко скользить раме по направляющим при усадке.

Видео описание

Наглядно про монтаж ПВХ окон на видео:

Особое внимание следует уделить тому, что без окосячки пластиковые окна устанавливать не рекомендуется

Цены на окосячку деревянного дома

Установка обсады – важный элемент в постройке дома из дерева. Цены на данную услугу разнятся, а складываются из: размера дверного или оконного проема, диаметра бруса, формирования и подготовки проемов. Также учитывается сложность изготовления и монтажа окосячки.

Профильной данная услуга является для компаний, которые производят окна из дерева. На российском рынке присутствует как черновая, так и чистовая окосячка. Рассмотрим сколько стоит окосячка окон в деревянном доме, цена на каждый из материалов указана средняя, и в зависимости от технологии изготовления, квалификации компании она может колебаться как в меньшую так и большую сторону.

Материал окосячки

Цена в рублях за п.м.

Черновой короб

Массив сосны

500-1500 (в зависимости от технологии изготовления)

Чистовой короб

Массив сосны

800-1800

Клееная сосна

1100-2000

Клееная лиственница

1500-2500

Цены указаны без учета отделочных и покрасочных работ. Обычно, стоимость монтажа обсады, превышает стоимость ее изготовления.

Установка окосячки

Окосячка для каждого проема в срубе изготавливается индивидуально и не должна препятствовать естественному процессу усадки. Для этого необходимо оставить зазор между верхней частью проема и вершником около 7 сантиметров.

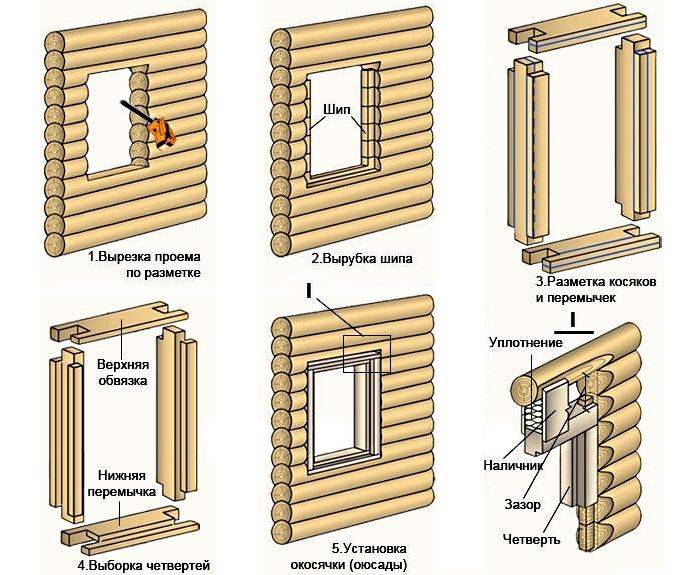

Порядок проведения работ по установке окосячкиИсточник handspc.ru

Для утепления и герметизации деревянного дома, пространство между коробом и бревнами заполняется утеплителем.

Для правильного монтажа обсады, необходимо соблюдать следующие нюансы:

  • 80 сантиметров от пола – высота на которой должен выпиливаться оконный проем;
  • В зависимости от типа окосячки выпиливается гребень или паз;
  • Все строительные материалы из древесины пропитываются специальным антисептическим составом;
  • По всему периметру прокладывается теплоизоляционный материал.

Необходимо внимательно следить, чтобы саморезы, используемые для сборки короба обсады не соприкасались с брусами стены. Лишь после завершения установки окосячки можно переходить к внутренней и внешней отделке дома. Наличники и отлив закрепляются с наружной стороны проема.

Нарушение технологии и ее последствия

Несоблюдение техники монтажа обсады, может вызвать неприятные для владельца дома из дерева последствия. Они разделяются на естественные и искусственные.

К естественным относятся:

  • Возникновение зазоров между коробом и бревнами;
  • Смещение простенков между проемами сруба;
  • Искривление сруба и его стен;
  • Разрушение стеклопакета;
  • Необходимость в регулярной регулировке настроек механизма открытия окна;
  • Такие же нарушения при открывании дверей.


Без окосячки в окне при усадке дома лопается рама и стеклоИсточник makemone.ru

Искусственные последствия чаще всего возникают из-за установки заменителей окосячки, в качестве которых выступает доска или брус. В последнее время такая замена стала популярна среди незнающих людей. Ее последствием является не вынужденная трата денег на замену конструкции обсады. Необходимо учитывать, что лишь конструкция из массива способна выдержать нагрузку, которую усадка оказывает на оконные и дверные проемы.

Заключение

Правильная окосячка в брусовом доме установленная в дверных и оконных проемах с соблюдением всех норм и правил, придаст всему строению тепло- и звукоизоляционные свойства, а также позволит предотвратить деформацию стеклопакетов и дверей при усадке

Также особое внимание следует уделить выбору материала и конструкции обсады. За качественным и быстрым оказанием данной услуги, следует обращаться к профессионалам

Как выбрать тип обсады?

Обсада в колоду черновая с внешней отделкой

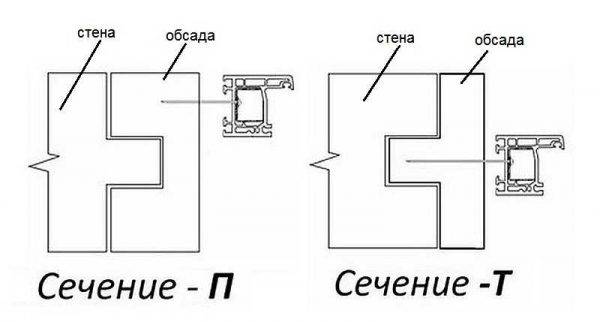

На текущий момент активно используется три основных конструкции обсадных рам («окосячки»):

  • обсада в колоду (или «П-образная»);
  • окосячка в шип (или «Т-образная»);
  • окосячка в закладной брусок.

Напомним, что любая обсадная рама – это каркас для монтажа окна или двери, не имеющий жёсткой связи со срубом. Если сформулировать одной фразой, для чего нужна окосячка, то она будет звучать так: «бревна в срубе смещаются, рама остается неподвижной».

Обратите внимание, что при монтаже обсады необходимо постоянно контролировать отсутствие фиксированных соединений между окосячкой и срубом!

Сопряжение обсады и сруба в вертикальной плоскости – скользящее, вида «шип-паз». В зависимости от типа окосячки, шип может располагаться как на вертикальном стояке, так и на торце проёма.

Учитывая это, между верхней перекладиной обсадной рамы и срубом всегда должен присутствовать компенсационный зазор, заполненный волокнистым уплотнителем. Размеры этого зазора зависят от климатических особенностей в регионе и колеблются в диапазоне от 60 до 100 мм.

Каждый из приведенных вариантов обсады имеет несколько модификаций, но, тем не менее, можно сформулировать несколько общих рекомендации для выбора оптимальной схемы.

Обсада для окон

Т-образная с выбраной четвертью

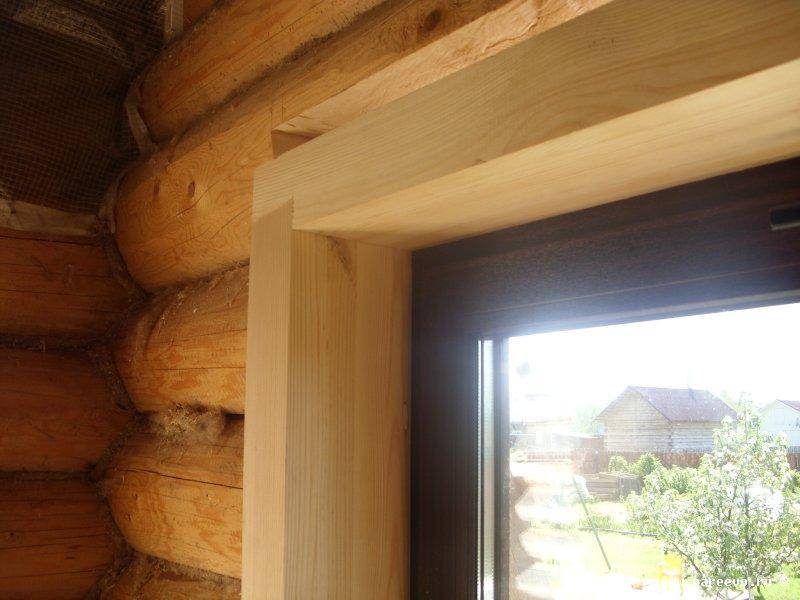

Обсада для пластиковых окон в деревянном доме изготавливается чаще всего Т-образного типа. Её конструкция включает четыре элемента:

  1. Две вертикальных стойки («косяка»), задача которых обеспечить подвижное сопряжение обсадной рамы и сруба.
  2. Верхняя перекладина («вершник»).
  3. Нижняя перекладина, которая в обсадных рамах для пластиковых окон одновременно является подоконником.

Учитывая, что окосячка данного типа используется при установке окон очень часто, рассмотрим более детально две её базовые модификации: монолитную и сборную.

С точки зрения надёжности, долговечности и качества теплоизоляции лучшим вариантом является монолитная Т-образная обсада. Термин «монолитная» в данном случае означает, что доска рамы и закладной шип составляют одно целое и изготовлены из одного бруска дерева (доски).

Но в то же время это и наиболее дорогой вариант, поскольку в толщину заготовки должна быть заложена высота шипа.

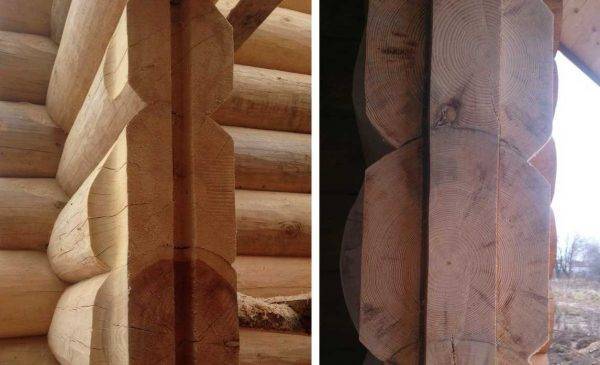

Обсада в шип с посадкой шипа на клей

Для уменьшения стоимости обсадного переплёта иногда используют сборный вариант, в котором закладной брусок (шип) и внутренняя доска рамы изготовлены из разных досок. Шип в данном случае можно либо посадить в паз с обеих сторон, либо клеить стабильными составами, которые применяются в домах из клееного бруса.

Обратите внимание, что крайне не рекомендуется соединять доску и шип саморезами, поскольку со временем такое соединение станет главным мостиком холода в оконном проёме. Обсада в колоду (П-образная) при установке ПВХ окон применяется довольно редко и чаще всего в тех случаях, когда между большими окнами имеется простенок из брёвен небольшой длины

В этом случае, обсадной переплет не только защищает окно, но и каркасно фиксирует бревна, предотвращая их смещение в горизонтальной плоскости

Обсада в колоду (П-образная) при установке ПВХ окон применяется довольно редко и чаще всего в тех случаях, когда между большими окнами имеется простенок из брёвен небольшой длины. В этом случае, обсадной переплет не только защищает окно, но и каркасно фиксирует бревна, предотвращая их смещение в горизонтальной плоскости.

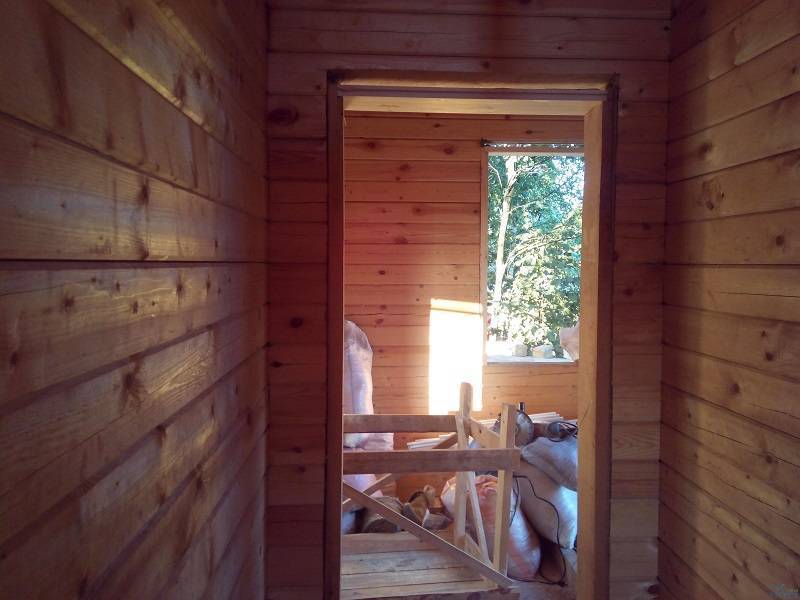

Окосячка для дверей

Выбор конструкции окосячки для дверей зависит от типа двери.

Для деревянных наружных дверей используют наиболее прочный вариант обсадного переплёта – окосячку в колоду.

В тех случаях, когда в бревенчатый сруб устанавливается металлическая дверь, достаточно смонтировать только вертикальные направляющие по схеме «в закладной брус».

На межкомнатных дверных проёмах, как правило, экономят и двери монтируются в раму вида «закладной брус» без нижней перекладины. Фиксация нижнего размера рамы в данном случае обеспечивается за счёт досок пола.

Завершая раздел с рекомендациями по выбору вида окосячки, отметим, что при установке пластиковых окон в брусовом доме, дополнительным фактором в пользу Т-образной конструкции является наличие готовых пазов под шип в торцах проемов, поскольку многие производители клеёного бруса выполняют фрезерование и распиловку по чертежам заказчика.

Как сделать обсадную коробку при установке пластиковых окон в деревянный дом

Сегодня в Кировской области стало очень популярно загородное строительство, причем дома выполняют не только из кирпича и бетона, но и из дерева. Деревянные дома бывают из клееного и цельного бруса, из обработанного (оцилиндрованного) или необработанного бревна. Производители предлагают широкий спектр услуг по изготовлению и установке таких домов. Но порой, когда дело доходит до установки окон в деревянные дома, то возникают много вопросов. Попробуем разобраться во всех вопросах по порядку.

Осадка, усадка и подвижка срубов

Так как при возведении деревянных домов существенного давления на фундамент не происходит, то «осадка» срубу тоже не грозит. Это свойство считается главным преимуществом при строительстве деревянного дома.

Но все-таки «подвижка» и «усадка»* происходят при возведении любого типа деревянного дома и зависят от материалов, использованных для сруба. Менее всего реагирует на эти процессы заранее высушенный брус.

В срубах из профилированного клееного бруса почти сразу после сборки можно проводить внутреннюю и внешнюю отделку, а также установку окон. Усадка и подвижка при этом всего лишь 1-1,2%. Разумеется, этот показатель практически не оказывает влияния на геометрию материала.

Срубы, которые собирают из заранее просушенного, цельного профилированного бруса имеют значения подвижки и усадки 2 – 2,5%. Дома, срубленные из свежих бревен подвержены наибольшей усадке и усушке – почти до 10%. Считается, что процесс останавливается после, того как сруб 8-10 месяцев отстоялся под крышей. В дальнейшем подвижки сруба составят 4-5%.

Самый популярный вариант возведения сруба из древесины естественной влажности (оцилиндрованное бревно или брус) подвержен усушке и подвижке от 3 до 4%. В соответствии с вышеперечисленными данными, в таблице приведены показатели подвижки и усушки разных типов срубов:

Тип сруба

Подвижка и усушка «свежесрубленный», %

Подвижка и усушка после 8-10 мес., %

Бревно калиброванное (рубленый дом)

Брус естественной влажности

Бревно оцилиндрованное естественной влажности

Цельный профилированный брус (заранее просушенный)

Профилированный клееный брус

Примечание: То образом на 1 м. п. высоты оконного проема усадка будет в соответствии с типом дома в % соотношении 1%=1см. Эта величина важна для определения верхнего зазора между обсадной коробкой и нежней части верхнего бревна оконного проема. * усадка – уменьшение геометрических размеров элементов стены (бревна, бруса, лафета и пр.) в результате усушки (высыхания) древесины

Монтаж окон в деревянном доме или что же такое обсадная коробка и зачем она нужна?

Обсадная коробка отделяет оконный проем и окно от стены дома и делает их независимыми. В результате усадки* стены никак не влияет на окно, тем самым обсадная коробка защищает окно от деформации и разрушения. Итак, обсадная коробка (некоторые строители называют ее «окосячкой») – необходимый и обязательный элемент оконного проема в деревянном доме. Игнорирование ее приводит к критическим изменениям окна, включая его разрушение.

Подготовка проема под установку окна – сложный процесс, который под силу только профессионалам, имеющим за спиной опыт производства подобных работ. Ведь неправильный расчет, некачественное изготовление и неумелый монтаж, однозначно приведут к порче оконного блока и неизбежной деформации оконного проема и самой стены.

В разных банных помещениях

Да, есть такой момент, что в разных помещениях бани надо по-разному ставить окна.

Установка в парилке

Парилка — помещение жаркое, многие предпочитают кондиции сауны, плюс высокая влажность. Вся химия, если она будет здесь стоять, обязательно будет фонить летучей органикой. С другой стороны, монтажная пена — это полиуретан, а его как раз в парилку и не рекомендуют. В общем, надо просто запомнить, что окно в парилке бане лучше не фиксировать монтажной пеной.

Фиксировать окно в проеме лучше всего с помощью дюбелей, нагелей, анкеров.

В других помещениях

Во всех остальных помещениях бани нет ни такой влажности, ни температуры. Поэтому использование монтажной пены можно считать оправданным. Только не ставьте на одну лишь пену — это плохая идея. А выбирая пластины, не берите те, что как бумага гнутся в руках. Берите негнущиеся, усиленные.

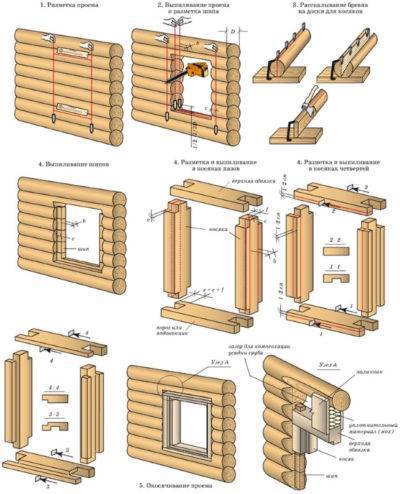

Как сделать обсаду своими руками

Строительство начинается с подготовки материала, инструментов. Для окосячки необходимо сухое дерево. Если для изготовления используют сухостой, он имеет повышенную влажность. Пересушивать древесину нельзя, может потрескаться, при набухании заклинить подвижное устройство. Норма – 12% влажности. Нужно подождать с отделкой окон, если дом только построен. Усадка проема в первый год может составлять 10 см.

Высушенная, клееная, обработанная доска

Следует подумать об окнах. Для деревянных подходит чистовой вариант, для пластиковых – черновой. Необходимо запастись утеплителем, герметиком. Из инструментов потребуются те, с помощью которых можно резать, строгать, шлифовать древесину.

Как вырезать обсадный профиль

Профиль может быть:

  • монолитным;
  • составным.

Для создания монолитного шипа на обсадной доске, толщина должна быть равна сумме толщины доски и шипа. Лучше производить работу циркулярной пилой, можно выставить размеры.

Сложнее делать на срубе. При работе на брусе можно использовать ручную циркулярную пилу. Бревна, из-за округлой формы, требуют другого подхода. Лучше использовать электрическую или бензопилу.

Наработка. Чтобы рез получился одной величины, на шине пилы делают метку, к бревнам прибивают ровную рейку, служащую ориентиром. Прорезь лучше не доводить до черты на несколько миллиметров, нужно произвести шлифовку поверхности.

На доске паз пропиливается по всей длине, вырубается стамеской. На срубе пропиливают боковые стороны паза, пилу держат под углом, делают пропил, очищая левую и правую стороны паза.

При использовании составного профиля, пазы делаются на срубе и окосячке. Подготовленный брусок вставляется в паз сруба, обсады.

Таблица допусков в размерах

Показатели:

ЭлементГабариты (мм)Зазор (мм)Примечание (мм)
Усадочный зазор50–70На нижнем этаже зазор больше, чем на верхнем, выбирается из расчета 4–7 на бревно
ШипШирина 1/3 от ширины бруса, но не менее 50. Высота 2,5.

Для двери: 50 ширина, 25 высота

5, под утеплитель

20 для пены со всех сторон

Паз делается на 10 шире, чтобы с каждой стороны оставалось по 5 на утеплитель

Обсада

По размеру сруба, для бревен выбирается среднее значение. Толщина 60–90.

Между обсадой и срубом 5–7

Толщина 60, если брус шириной до 25 см, конструкция т-образная, черновая, окно небольших размеров
ЧетвертьШирина 70 мм, глубина 20–30 ммРазмеры определяются по окну, на пену должно оставаться по 5

Размеры приведены для шлифованных поверхностей, если плоскость не обработана, зазоры следует увеличить.

Наглядная схема  расчета

Монтаж классической П — обсады

Установка начинается с нижней части проема. Выстилается утеплитель, рулонный джут. Плотность должна быть около 600 грамм на м². Расстилается по поверхности. Если есть воздушный замок (шип), обкладывается двойным слоем. Устанавливается подоконник. То же проделывается с боковыми частями. Крепление джута осуществляется строительным степлером.

Конструкция позволит завести вершник сверху

Последним устанавливается вершник. Заводится сверху через воздушный зазор, ставится на боковые стойки. Если не установить вовремя, брус осядет, проем уменьшится, вершник нельзя будет просунуть.

Установка вершника с пазом

Шип на бревне не даст завести вершник, поэтому боковину опускают, заводят вершник, поднимают боковину.

Установка последней боковой части

Для утепления вершника подойдет пакля, проем большой. Укладывают жгут из пакли волнами поперек просвета. Через каждые 15–20 см уплотняют со всех сторон.

Монтаж Т-обсады в брусовом доме

Отличий от предыдущего варианта монтажа нет.

Т-образный профиль

Удобнее крепить утеплитель к окосячке, оборачивая шип. Для того, чтобы убрать щели в замках, коробку расклинивают боковыми и верхними клиньями. Остаются до полной установки окна. Когда используется закладной брусок, обсаду крепят шурупами.

Схема последовательности работ

Как соединить детали окосячки – варианты замков

Самое сложное при отделке проема – места соединения окосячки. Замки могут быть:

  • простыми;
  • средней сложности;
  • сложными.

Простые имеют мало вырезов. Изготовление не требует навыков. Соединяются гвоздями, шурупами, уголками. Используются в хозяйственных постройках.

Вырез средней сложности

Ко второй группе относятся соединения, в которых вырезы дают возможность фиксировать составные детали. Требуют умения. Используются начинающими мастерами.

Сложный вырез

Последняя группа надежная, защищена от ветра. Для создания замка требуется мастерство. Изготовление производных деталей:

В банях из разных материалов

Материал стен — основной фактор, влияющий на выбор способа крепления окна в проеме. Напомним, что баня может быть построена не только из дерева (а это не только брус или сруб, но и каркасная конструкция, ведь каркас делается из досок), но и из блочного материала — кирпича или одного из ячеистых бетонов (пенобетон, газобетон).

Из кирпича

Для того, чтобы облегчить установку в кирпичную стену, еще на этапе ее возведения в проем устанавливаются так называемые «закладные» — это бруски между кирпичами, куда будет крепиться будущее окно. Сами же проемы в кирпичных строениях завершаются либо брусом притолоки, либо кирпичным «замком».

СОВЕТ! Закладных может и не быть. Это не помеха установить окно. Если же они есть, но баня старая, то перед монтажом следует проверить состояние брусков. Для этого возьмите обычное сапожное шило и загоните его примерно на треть длины в брусок. Хорошо, если вам это не удалось или пришлось приложить усилия как для втыкания, так и для извлечения шила обратно. Только в этом случае дерево еще годное.

Из описанных выше способов крепления для кирпича лучше всего подходят дюбели или анкера. Конечно, нужно сначала просверлить раму, но в случае, когда в вашем оконном проеме нет закладных брусков, заранее ничего сверлить не надо — сначала примерьте раму в проем, чтобы крепление попадало не в шов между кирпичами, а в сами кирпичи. После этого можно вынимать и сверлить.

Анкерные пластины тоже иногда используют для крепления в кирпиче, но это сложно даже если кирпич не пустотелый, а в пустотелом такое крепление и не применяется вовсе.

ДОПОЛНЕНИЕ! Усиленные монтажные пластины рекомендуются для использования при установке в проем из ячеистого бетона. Чтобы окно выдержало ветровую нагрузку, надо крепить каждую пластину не менее, чем пятью саморезами в бетоне. Или использовать газобетонные дюбели.

В каркасной бане

Оконные проемы в каркасных строениях создаются с помощью вертикальных стоек и горизонтальных ригелей. Это прочные доски, которые можно использовать для крепления окна. Четверти в них не будет.

Ставить окна на каркас одни рекомендуют только с помощью пластин, другие — с помощью длинных саморезов. Про пластины смотрите выше, а саморезы ставятся аналогично дюбелям, только без гильз. Окно ставится на колодки, фиксируется, затем в нем сверлятся отверстия под саморезы. Потом вкручиваются сами саморезы. Вот и все.

Из сруба

Наиболее трудоемкой будет именно установка окна в бане из сруба или бруса. Потому что их не ставят в проем без обсады (она же окосячка). Обсада представляет собой подвижную конструкцию, скользящую по соединению «паз-шип» вдоль и поперек усаживающихся бревен. Только в этом случае можно надеяться, что окна не подвергнутся деформации в процессе эксплуатации. Обсада придает жесткость участку стены, где вырезан проем.

Обсада бывает П- или Т-образная, соответственно в стене вырезается либо шип (Т), либо паз (П). Высота проема должна быть сантиметров на 10 больше вставленной окосячки. Это пространство потом набивается джутом или другим теплоизолятором. Оно предназначено как запас для усадки сруба.

Внутри обсада может иметь или не иметь четверть для вставки окна. О том, как действовать в подобных случаях, говорится выше.

Рекомендуем посмотреть ролик, в котором наглядно показан процесс создания обсады:

Watch this video on YouTube

Виды окосячки

Сначала разберемся с профилями обсад. Фиксация за счет силы трения обеспечивается элементарным замком типа шип-паз. В одном случае на бревнах/брусе проема делают шип, в другом — вырезают паз.

В проеме выбирается паз или делается шип

Если баня у вас деревянная — сруб из бревен или бруса, то технология установки окон и дверей будет точно такая же, как и в доме. Разницы никакой. Так что все описанное касается и бани.

Монолитные обсадные коробки

Ответную часть часто делают из цельного деревянного бруса. Их еще называют монолитными или чистовыми. В зависимости от того, паз выпилен или шип, ответную часть делают П или Т-образную

Обратите внимание, что при монтаже окон или дверей, крепеж не должен заходить в брус/бревно стены. Чтобы обеспечить должную надежность, рамы крепят в самых » толстых» частях обсады

Обсадная коробка делается из бруса, в котором выбирается паз или вырезается шип. Соответственно профили обсады/окосячки бывают П или Т образными

Материал для обсадной коробки — монолитный или клееный брус. Использование клееного бруса в банях не приветствуется: при использовании невлагостойкого клея (а так обычно и бывает) от постоянных перепадов влажности клей разрушается, брус рассыпается. Потому лучше использовать монолитный брус требуемого размера

Только обратите внимание, что брус должна быть сухим — не более 12% влажности. Влажный потрескается или его поведет

Закажите на лесопилке брус нужного размера камерной сушки, или в течение 4-6 месяцев сушите его сами в тени на сквозняке.

Этот тип обсады называется монолитной или капитальной. К ней уже можно крепить раму окна или двери. Если окна/двери пластиковые, «лицо» обсадного бруса можно оставить ровным. Если планируется установку деревянных изделий, под них выбирают четверть.

Под установку деревянных окон/дверей выбирают четверть

Какая из этих двух обсад/окосячек считается лучшей? Правильно сделанные обе нормально выполняют свои задачи. Каждый выбирает то, что ему проще делать.

Как сделать шип на проеме

Есть два варианта — сначала вырезать шип в дверном проеме, потом под него сделать обсадную колодку. Второй вариант — размечать шип по готовому пазу. В любом случае сначала наносится разметка.

Ширина и глубина шипа должна быть на 4-5 мм меньше размеров паза. Обсаду «сажают» на утеплитель, вот на него и требуется место. Ширина отмечается на торце бревен/бруса, глубина — на боковой поверхности стен

При разметке важно выдержать вертикальность линий

Далее берут циркулярную или цепную пилу, и по нанесенным меткам делают пропилы

При этом важно на боковых поверхностях выдержать требуемую глубину разреза и не отрезать шип совсем. Если цепной пилой владеете «не очень», лучше воспользоваться циркулярной — там очень глубоко отпилить не получится

Пример формирования шипа смотрите в видео.

Делаем в проеме паз

Делать паз безопаснее: даже если слишком глубокие пропилы сделали, можно не всю сердцевину удалять, в крайнем случае, сделаете шип на окосячке больше.

Тут все проще: размечаете не торце ширину паза. В этом случае она на 4-5 мм больше, чем паз на обсаде/окосячке. Делаете два пропила, и середину между ними удаляете. Есть виртуозы, которые это делают цепной пилой, но в основном работают топором, потом подрабатывают стамеской.

https://youtube.com/watch?v=BbNNdMdNd3k

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
