Принцип действия и назначение УЗО в электрических сетях

Самостоятельная установка УЗО

Сегодня все чаще осуществляется силами людей, не имеющих достаточных знаний и опыта в сфере электрики. Это может быть опасно, особенно если речь идет о зданиях старой постройки, подготовленных под реконструкцию.

Самостоятельный монтаж УЗО

Именно в рамках реконструкции, как правило, осуществляется переход к применению TN-C-S. Все, что имеет смысл сделать в данном случае — это заземлительный контур. Другой вариант — подсоединения корпуса бытовой техники к сети водопровода, отопительным радиаторам, либо к тем элементам строительного фундамента, которые выполнены из металла.

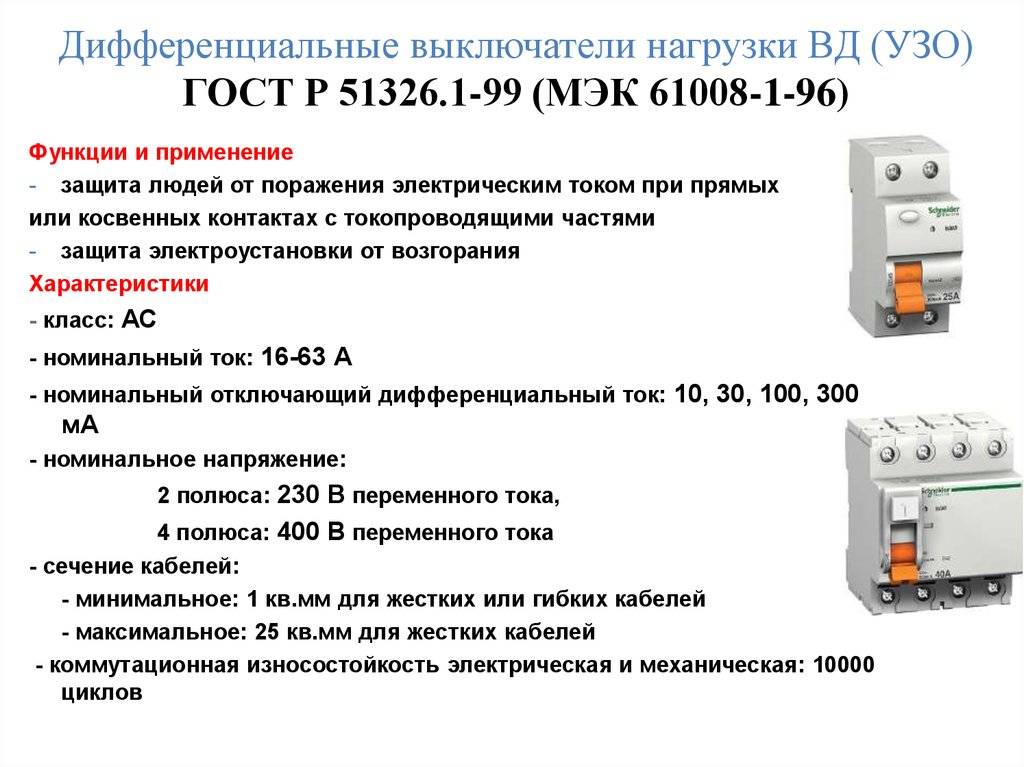

Технические характеристики и расшифровка обозначений

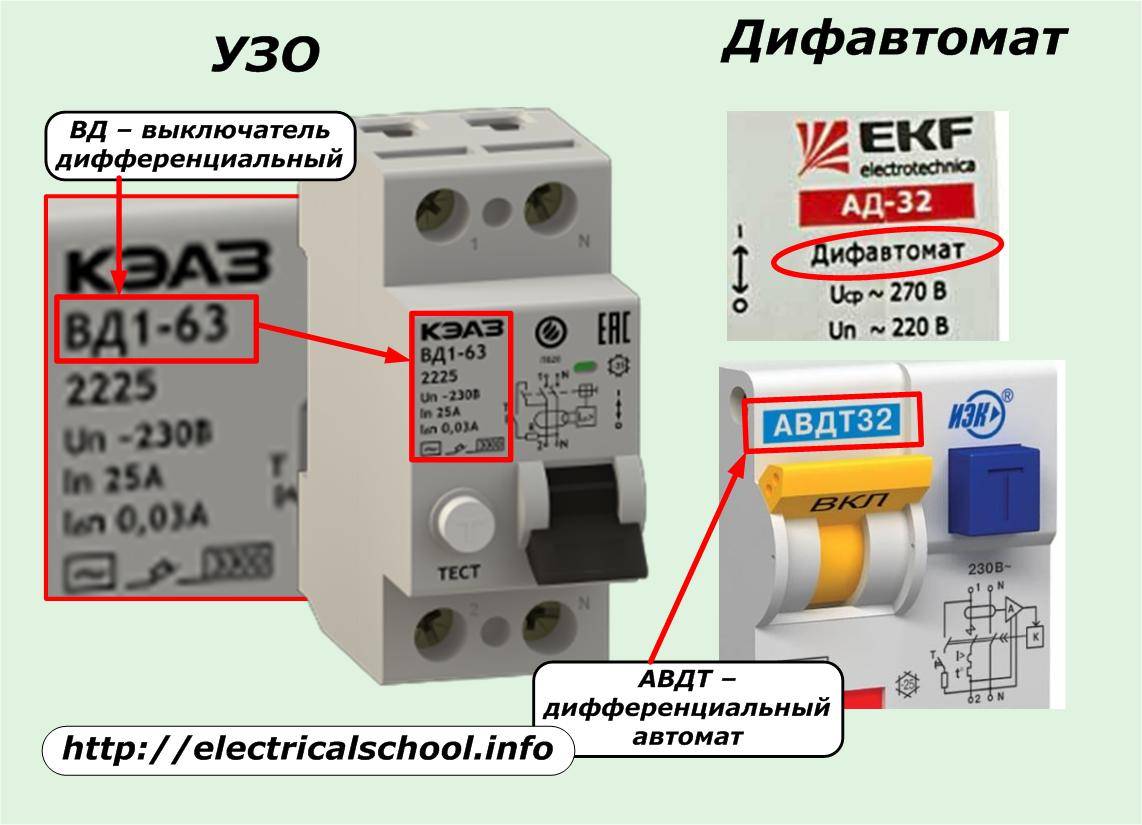

Обозначение маркировки на корпусе

Любой автомат УЗО, включаемый в действующую электрическую цепь, описывается рабочими характеристиками, основными из которых являются:

  • торговая марка и серийный номер;
  • тип тока, на который реагирует УЗО: постоянный, переменный или пульсирующий;
  • номинальный рабочий ток;
  • величина утечки, при которой УЗО отключает питающую цепь;
  • рабочее напряжение.

Первый из этих показателей наносится фирмой изготовителем на передней панели корпуса прибора. Торговый бренд защитного устройства удается расшифровать сразу и без особых осложнений, ознакомившись с его символичным обозначением. В качестве примера, иллюстрирующего возможность такой расшифровки, приводятся образцы трех различных фирм, каждом из которых производитель обозначает свою марку и серию. Это изделия от производителей Hager, IEK, а также Schneider Electric.

После обозначения серии на корпусе автомата указывается номинальный ток. Под этим значком понимается его максимальная величина, выдерживаемая электроприбором УЗО длительное время без разрушения. Шкала номинальных токов соответствует стандартному ряду аналогичных значений для защитных автоматов, что позволяет заменить оба эти прибора одним дифференциальным устройством.

Дифференциальный ток УЗО – это значение утечки, при котором данный прибор срабатывает наверняка. Этот показатель наносится на корпус устройства и обозначается как IΔn. Расшифровывается значок стоящими после него цифрами, означающими точнее значение параметра для дифференциальных токов из следующего ряда: 6 – 10 – 30 – 100 – 300 – 500 мА. Рабочее напряжение прибора принимает два значения (220 и 380 Вольт).

Тест электромагнитного устройства

Если у вас затруднения в выборе защиты по схеме на корпусе, тогда можно определить тип устройства обычной пальчиковой или любой другой батарейкой. Для этого подключаем провод к верхней фазной клемме, а другой провод к фазовой нижней клемме устройство и включаем его. Подсоединяем концы проводов к батарейке.

Если защита не сработала, меняем полярность батарейки. Устройство сработало, значит это выключатель электромеханического типа, электронное устройство не сработает, так как нет напряжения сети. Для проверки можно подключать батарейку и к нулевым клеммам защиты.  Другой вариант тестирования проводят с помощью постоянного магнита.

Способ проверки типа УЗО пальчиковой батарейкой

Магнитом водят по корпусу дифференциального выключателя (защита должна быть включена), пока не сработает защита. Конструкция дифференциального выключателя у разных производителей разная, поэтому магнитом придется поискать расположение дифференциального трансформатора. Защита сработала, значит, это электромеханическое устройство, электронная защита не сработает, так как напряжения сети не подано.

Виды УЗО: электромеханические и электронные

Этот прибор стал основой всех дальнейших разработок. В нем не используются электронные схемы, а вся работа построена на использовании физических законов и точно отрегулированного механизма. Принципом работы также является закон магнитной индукции.

Такие приборы очень требовательны к используемым в них механическим частям. Они стоят несколько дороже остальных видов УЗО, но боле надежны и имеют ряд преимуществ в сравнении с электронными. Основное, это то, что они могут использоваться в сетях с любым уровнем напряжения.

Благодаря своим конструкционным особенностям Такие приборы обеспечивают 100% срабатываний при возникновении проблем.

При том, что электронные УЗО состоят из таких же, как и электромеханические, компонентов, они отличаются от них тем, что в качестве чувствительного магнитоэлектрического элемента они используют электронную схему. В состав схемы включаются фильтры, усилители, выпрямители и элементы сравнения. Их работа находится в прямой зависимости от напряжения в сети.

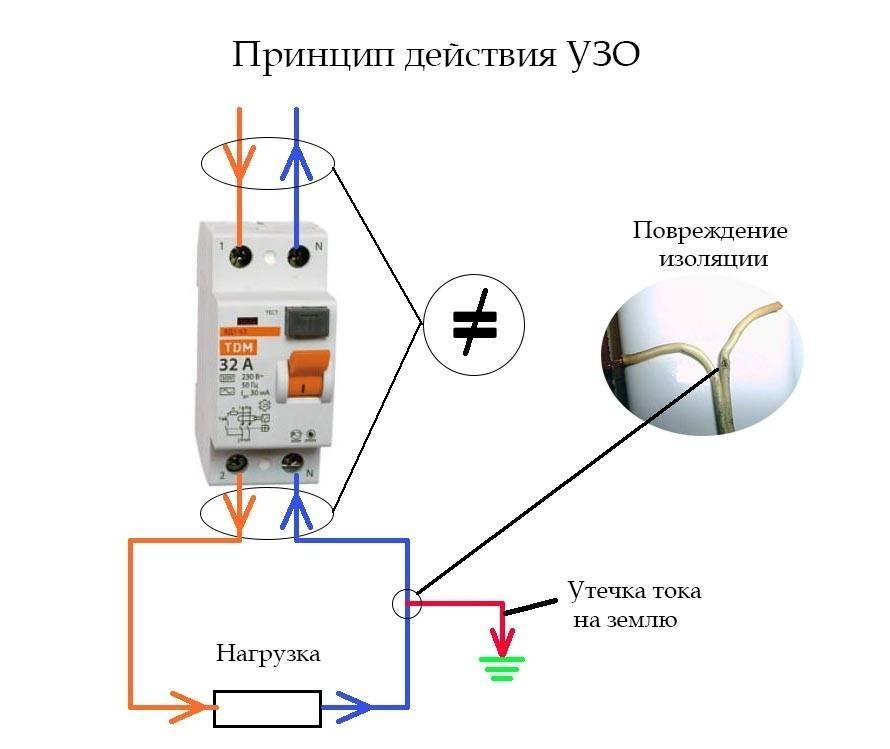

Принцип действия устройства защиты

Принцип действия защитного устройства заключается в реакции датчиков при изменении входящего значения дифферециональных токов. Исполнять роль датчика тока может обыкновенный трансформатор. По конструктивным особенностям он изготовляется как тороидальный сердечник.

Магнитоэлектрическое реле обладает достаточно значительной чувствительностью к утечкам, на нем выставляем определенную величину сработки устройства.

Устройства, в которых принцип работы узо выполняется с установкой контролирующего реле – на сегодняшний день самые надежные, безотказные. Даже электронные устройства выпускаемые промышленностью, в которых контролируется утечка с помощью электронной схемы, в некоторых случаях уступают электромеханическим приборам.

Принцип выключения электроэнергии потребителям в устройстве с реле основан на срабатывании его и воздействии на механизм прерывания электрической цепи. Он состоит из 2 частей:

  1. Согласно паспорту устройства, подбирается контактная группа, для максимального значения тока в сети.
  2. При возникновении аварийной ситуации и касании рукою оголенного участка, предусмотрена установка пружины для срабатывания устройства.

Исправность защиты можно проверить при помощи, оборудованной на корпусе прибора, кнопки «Тест». Нажимая ее, мы создаем искусственную неисправность электрической сети при утечке электротока. Значение установлено достаточное для включения в работу защиты.

Этим простым способом можно самостоятельно обследовать и проверить на исправность УЗО, не вызывая техника и не оплачивая его визит. Такая проверка проводится не реже 1 раза в месяц.

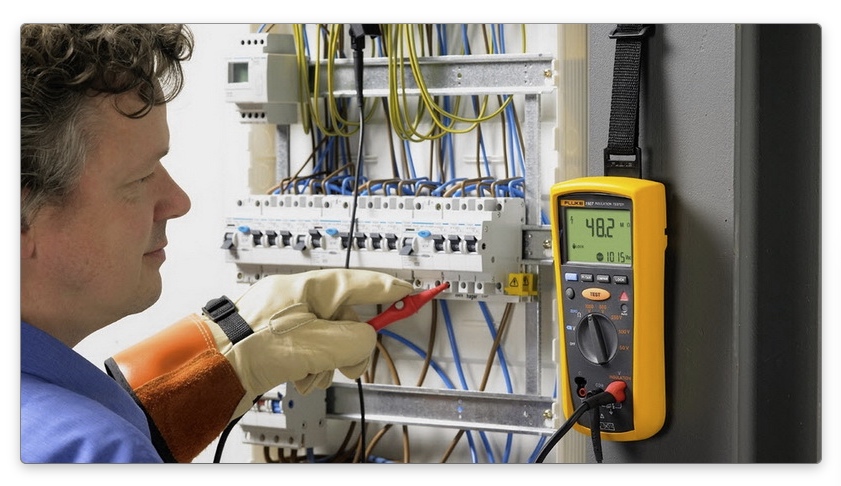

Замерив значения тока и времени срабатывания УЗО, специалист электрик с помощью специального прибора может провести более точную проверку.

УЗО в схеме с двумя проводами

Выполняя свое основное назначение узо имеет и другие важные преимущества. Устройство защищает от повреждения оборудование, которое изготовлено в соответствии с TN-S. Именно этот фактор обуславливает рост популярности подобных устройств. Все чаще они устанавливаются в схемах с двумя проводами, в которых проводников типа PE может и не быть.

Что происходит в этом случае:

  • Корпус техники имеет изоляцию, он никак не контактирует с землей
  • В условиях деформации, фаза и ее потенциал регистрируются на корпусе, однако с него не уходит
  • При контакте с техникой, человек подвергается смертельной опасности — удару током.

Сколько УЗО необходимо для квартиры или дома

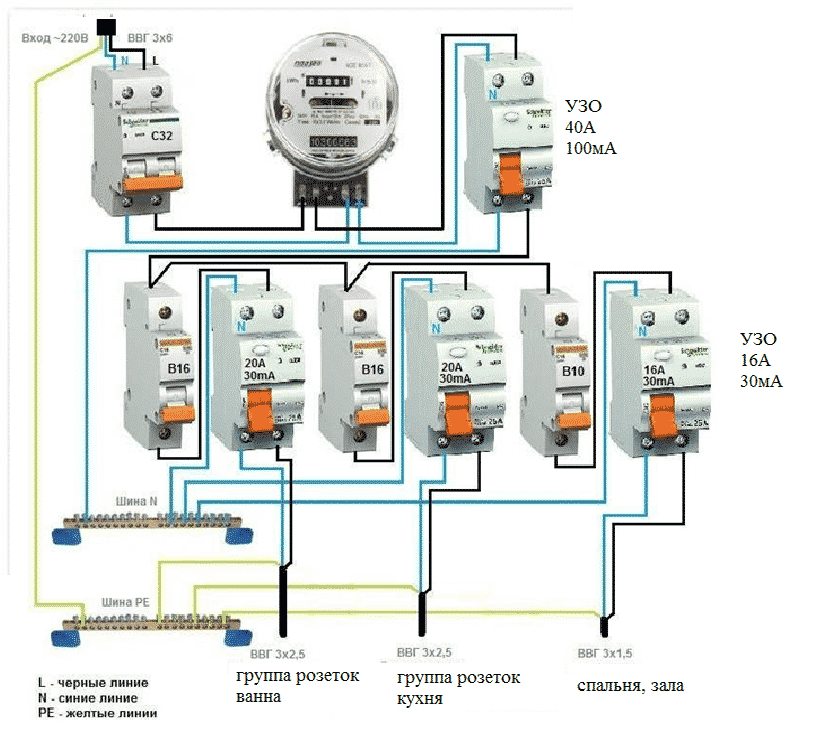

Схема УЗО на группу автоматов

Чтобы определиться, сколько приборов необходимо установить в квартире, обычно исходят из действующих нормативов, согласно которым для этого хватает одного УЗО. Для обеспечения более высокого уровня защиты еще одно устройство ставится на особо опасные ответвления домашней электропроводки (в ванную комнату, например).

Установка защиты в отдельную линию с рабочей нейтралью питания позволяет защитить человека от случайного поражения в условиях повышенной влажности.

Нередко дополнительные УЗО ставятся в такие опасные с точки зрения климатических условий помещения, как кухня, чердак и подвал загородного особняка или дома. При этом они могут обслуживать целую группу нагрузок, включая лампочки освещения. Согласно ПУЭ, линейные приборы используются совместно с устройством ограничения по максимальному току (автоматом, рассчитанным на соответствующую уставку). Специалисты советую заменять такую пару комплексным защитным прибором – дифавтоматом, объединяющем в одном корпусе УЗО и автоматический выключатель.

Ток срабатывания УЗО

Важной функцией УЗО является мгновенное срабатывание при возникновении токов утечки и отключение потребителей от сети. Поэтому к одной из его основных технических характеристик относится ток срабатывания. Именно этот показатель определяет работоспособность защитного устройства

Поддержание УЗО в исправном состоянии предполагает ежемесячную проверку на соответствие параметров срабатывания установленным нормам

Именно этот показатель определяет работоспособность защитного устройства. Поддержание УЗО в исправном состоянии предполагает ежемесячную проверку на соответствие параметров срабатывания установленным нормам.

Способов проверки срабатывания УЗО:

  • Проверка при покупке с помощью пальчиковой батарейки и куска провода. Рычаг УЗО взводится, а батарейка подключается между вводом заземления и выводом фазы. В случае исправности устройство должно мгновенно сработать.
  • Использование кнопки ТЕСТ, имитирующую утечку тока при нажатии. Исправное устройство должно сразу же отключиться.

Существуют и другие способы проверки с помощью лампочек, резисторов, измерительных приборов. Полученные результаты дают возможность правильно отрегулировать устройство, повышая тем самым безопасность при работе с электрооборудованием и другими приборами.

Правила запуска и эксплуатации

При обслуживании устройства особое внимание обращается на следующие моменты:

  • В современных моделях УЗО предусматривается возможность тестирования устройства с помощью специальной кнопки «Тест».
  • Эта процедура проводится перед запуском его в эксплуатацию, что позволяет убедиться в правильности подключения прибора.
  • Тестирование проводится в двух самых распространенных режимах (10 и 30 мА).

В процессе эксплуатации, согласно требованиям ПУЭ, необходимо периодически проверять тестовую работоспособность устройства, которое может включаться как в линии с заземлением, так и без него. В последнем случае эффективность работы УЗО несколько снижается.

Назначение УЗО

Большинство аппаратов токовой защиты (предохранители, автоматические выключатели и другое) защищают электропроводку и подключенные к ней электроприемники от токов перегрузки и короткого замыкания. Устройства защитного отключения выполняют другие функции. В зависимости от тока срабатывания они обеспечивают защиту людей от поражения электрическим током или предотвращают возникновения пожара.

Каждый электрик знает, что переменный ток промышленной частоты, протекающий через тело человека, становится опасным для здоровья, если его величина превышает 0.01 ампера. Токи свыше 0.1 А опасны смертельно. Поэтому пороговый ток срабатывания (уставка) УЗО защищающего человека от удара током обычно выбирается из номиналов 10 мА или 30 мА. Первая уставка используется для сырых помещений, детских комнат и так далее. Уставка 30 мА применяется для обычных условий.

Для предотвращения пожаров устанавливают аппараты, настроенные на дифференциальные токи, превышающие 300 мА.

Это интересно: Перепрограммирование электросчетчика в 2019 году — рассматриваем суть

Внешнее отличие электронного и электромеханического УЗО

На корпусе диф выключателя нанесена маркировка и схема включения данного типа устройства. На отображенной схеме электромеханического устройства можно увидеть дифференциальный трансформатор, его вторичная обмотка с подключенным поляризованным реле и пунктиром показывающим связь реле с спусковым механизмом.

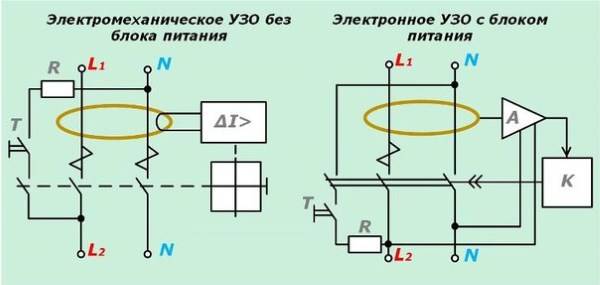

Схема электромагнитного УЗО (слева) и электронного (справа)

Также обозначена кнопка «ТЕСТ» с резистором. В электронном виде устройства на корпусе вы найдете различие схемы в дополнительном треугольнике с обозначением А электронного усилителя между трансформатором и поляризованным реле и соединении этого треугольника с проводами питания, фазой и нулем.

Маркировка

Маркировка наносится на корпус УЗО. В ней указываются:

  1. тип;
  2. напряжение электросети в вольтах;
  3. допустимый ток нагрузки в амперах;
  4. дифференциальный ток в миллиамперах;
  5. допустимая эксплуатационная температура.

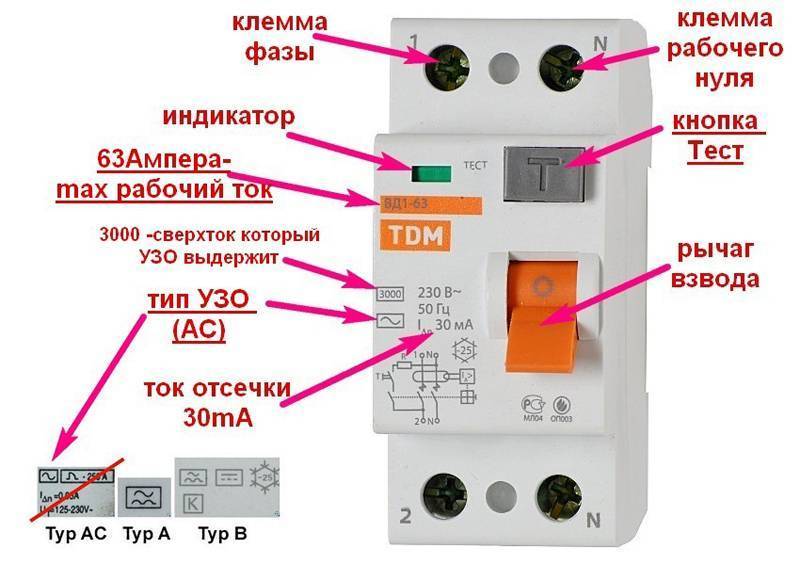

Маркировка прибора

На корпус должна быть нанесена также электрическая схема подключения УЗО и автомата. Также указываются типы УЗО, которые маркируются следующими буквами АС, А, В. Буквы указывают, для каких видов напряжений рассчитаны эти устройства.

Если в маркировке указаны буквы «АС», то это значит, что УЗО рассчитано для переменного тока. В маркировке этот тип обозначается волнистой линией. Устройства типа «А» предназначенное для работы в сети пульсирующего постоянного тока и переменного тока. В маркировке обозначается волнистой и выпуклой линиями. УЗО типа «В» применяется для работы в электрических сетях всех видов токов. Обозначается сплошной и прерывистой линиями.

«АС», «А» и «B» типы

Статья по теме:

Сфера применения

Устройство защиты устанавливается во многих местах. Рекомендуется монтаж, где в схему подключаются ванные комнаты, кухни, объекты с большим количеством запитанных устройств и оборудования.

Назначение УЗО, принцип работы и его монтаж – это информация, которую необходимо знать, чтобы осуществить правильную установку устройства в нужном месте. Существует два способа подключения в зависимости от назначения объекта.

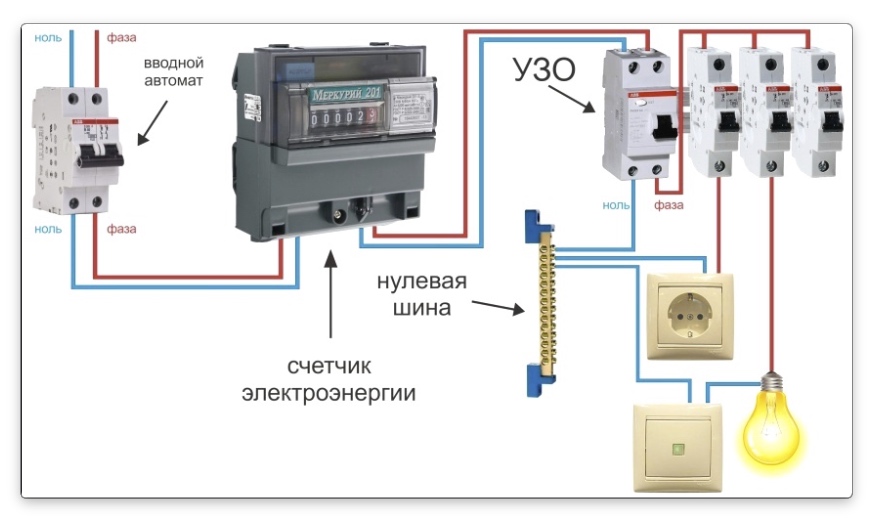

Схема подключения узо

При монтаже устройства защитного отключения в быту (квартира, дача) его можно подключить к общей входящей сети. На объектах социальной сферы рекомендуется использовать устройство защиты селекторного применения. Принцип прибора в том, что при срабатывании и необходимости отключения напряжения обесточивается только конкретная группа электропитания. Остальные направления сети продолжают работать. Это актуально, потому что на больших объектах при утечке тока с одного помещения нет необходимости обесточивать все здание, тем более что это не только саботирует работу, но и создаст панику среди людей.

Например, медицинское оборудование в палате подверглось пробою тока на корпус и сработало защитное устройство. Если установлено устройство на общую входную схему, то отключиться напряжение во всей больнице. При использовании селекторного устройства защитного отключения обесточивается только определенная зона, в которой обнаружилась утечка тока. Остальные помещения больницы остаются работать в штатном режиме.

УЗО — электрозащита и основа безопасности

Электричество представляет угрозу для человека в случае своего прямого воздействия на него. Поэтому существуют всевозможные приспособления, устройства и иные способы защиты, которые оберегают от контакта тела с током.

Но полностью же изолировать электрическую цепь невозможно, потому что встречаются разного рода соединения. Да и устаревание самих токопроводящих элементов неизбежно, что приводит к механическим повреждениям. Помимо этого пренебрежение техникой безопасности становится причиной поражения человека током.

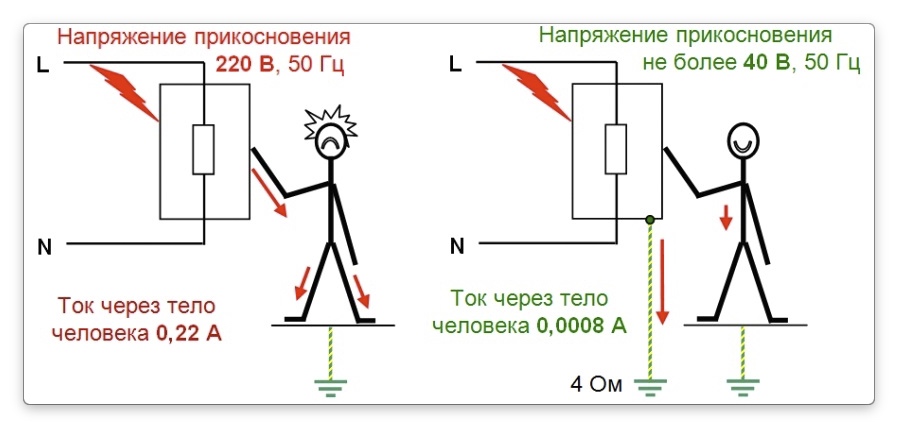

Важной составляющей электрической цепи является заземление, представляющее собой искусственное соединение с землей. Контур заземления предотвращает удар током от электрооборудования, в случае пробоя напряжения на корпус

Виды УЗО

Устройства делятся на несколько категорий, в зависимости от своего прямого назначения:

  • Защита от удара током — соответствующие модели устанавливаются, как правило, в помещениях с высоким уровнем влажности. В обычных квартирах их можно найти в санузлах. Чаще всего, устройства устанавливаются на несколько цепей, поделенных на группы. На каждую потребительскую группу они не устанавливаются, что обусловлено высокой стоимостью подобной процедуры. Принцип действия УЗО — оперативное срабатывание, в условиях которого легко выяснить причину сбоя и быстро ее установить. Все, что для этого нужно сделать — активизировать выключатели в определенной очередности. В ряде случаев, имеет смысл устанавливать оборудование по отдельности, тем более, что устройство узо позволяет это сделать
  • Противопожарные устройства — они характеризуются специфической отсечкой. Оборудование не обеспечивает защиту от удара током. Его назначение — защита от возгорания, которое обеспечивается в условиях короткого замыкания. Часто такое происходит по причине перегрузки или деформации проводки. УЗО деактивирует энергообеспечение всего дома, здания, что и предотвращает короткое замыкание. Такие модели устанавливаются в комплексе со счетчиками.

УЗО с кнопкой проверки работоспособности

Электромеханическое УЗО

Дифференциальный трансформатор – главная деталь любого УЗО. Напряжение на его выходе появляется, когда в контролируемой сети возникает ток утечки. В зависимости от пути его воздействия отключение, УЗО разделяют на две категории.

Электромеханические – это те УЗО, у которых напряжение от трансформатора непосредственно идет на катушку реле отключения. Оно выбивает защелку механической части, и под действием пружины контактная система размыкается.

Дифференциальные трансформаторы у этих УЗО крупногабаритные, что сказывается и на размерах устройства. Но их работоспособность не зависит от наличия и величины напряжения на входе УЗО, что позволяет им сохранять работоспособность даже при обрыве нулевого провода.

Дифференциальный трансформатор полупроводниковых УЗО меньших размеров. От него требуется меньшая мощность выходного сигнала. Напряжение с трансформатора поступает на электронную схему, усиливающую сигнал и оценивающую его значение. Если сигнал превышает пороговый уровень, на выходное реле выдается команда на отключение.

Без напряжения на входе полупроводниковые УЗО работать не могут. Но зато в них дополнительно реализуется функция отключения при повышении напряжения питания. Это помогает защитить электроприборы от перенапряжений в сети, но такая защита нужна всему электрооборудованию, а не только подключенному через УЗО.

Чтобы выяснить, электромеханическое или полупроводниковое УЗО перед вами, нужно посмотреть на схему, нарисованную на корпусе. Если в ней присутствует значок усилителя сигнала, значит, оно полупроводниковое.

Схема механического УЗОСхема полупроводникового УЗО

Классификация приборов УЗО

Рассмотрим важные характеристики этих устройств. Устройства защитного отключения классифицируются на такие типы по принципу работы:

  1. Тип АС – используется для защиты бытовых электрических приборов от тока, нарастающего медленно или возникающего скачками. Такой тип УЗО срабатывает при переменном токе.
  2. Тип A, реагирует на пульсирующий постоянный ток, который может нарастать скачкообразно. Автоматы этого типа чаще всего устанавливают в квартирах и домах для отдельной защиты бытовой техники, такой как посудомоечные и стиральные машины, телевизоры. УЗО типа А более дорогие из-за своей сложности.
  3. Тип В – используется на производственных предприятиях, для установки в квартирах не используются.
  4. Тип S и G – эти УЗО являются селективными, то есть срабатывают через несколько секунд утечки. Смысл устанавливать эти приборы имеет тогда, если в линии установлено несколько приборов.

Также УЗО подразделяется на группы по количеству полюсов:

  • двухполюсные;
  • четырёхполюсные.

Двухполюсные УЗО предназначаются для работы в однофазных электросетях. Они занимают в стандартных электрощитах два места согласно стандарту DIN (0,35 см). Четырёхполюсные УЗО работают в трёхфазных сетях и занимают 4 места по стандарту DIN (0,7 см).

Двухполюсное и четырёхполюсное УЗО

По типу конструкции УЗО разделяют на:

  1. Электромеханические.

Электромеханические приборы срабатывают сразу при утечке тока, независимо от напряжения сети. Для работы этого устройства не требуется внешний источник питания. У них нет электронных компонентов, которые могут повредиться в результате скачков напряжения в сети.

Электронные.

Электронные УЗО имеют более тонкую механику, чем электромеханические. Механизм измерения токов работает независимо от потери напряжения в сети, так как трансформатор реагирует только на перепад разности токов. Можно сказать, что для работы УЗО этого типа необходимо напряжение в сети и утечка тока, в отличие от электромеханического типа прибора.

История появления

Изобретение первых устройств проходило в Германии. Приборы были крупногабаритными, но технологии не стояли на месте. Устройство защиты и как его можно модернизировать – вопрос, решаемый долгое время. Достичь безупречной работы было трудно по причине отсутствия элементов, которые отвечали бы соответствующим электромагнитным характеристикам.

В середине ХХ века учли многие показатели. В результате устройство защиты получилось с большей чувствительностью, были усовершенствованы механизмы, предотвращающие ложные срабатывания устройства. Габариты прибора стали меньше, компактнее, удобнее для монтажа.

Технологии не стоят на месте и модернизация устройства отключения продолжается. В будущем устройство защиты будет не просто прибором отключения, а более инновационным результатом с собственным интеллектом. Это позволит в отсутствие человека проводить полный мониторинг электросистемы, анализировать результаты, принимать решения по отключению, а также вызов в автоматическом режиме экстренных служб при угрозе.

Критерии выбора УЗО

Выше мы рассмотрели, какие типы и виды УЗО бывают, и убедились в необходимости их использования. На вопрос, какое УЗО выбрать для вашего дома и как подобрать этот действительно нужный прибор, лучше помогут ответить специалисты. При строительстве нового дома либо при капитальном ремонте квартиры нужно разработать проект всего электроснабжения помещения. Во время процесса ремонта возникает много технических нюансов, с ними под силу справиться лишь опытные инженеры-электрики. Именно они помогут вам правильно выбрать подходящее устройство защитного отключения для вашего дома.

Если в вашей квартире не установлено реле напряжения, то вы можете быть подвержены скачкам напряжения сети. В розетке вместо 220 Вольт может резко появиться 300 Вольт. Такие перепады напряжения очень опасны для электронного УЗО. Ведь из-за таких скачков может выйти из рабочего строя его электронная плата. Вы можете и не знать, что внутреннее устройство вышло из строя. Поэтому особо рекомендуется выполнять периодическую проверку работоспособности УЗО. Для этого существует функция «Тест» на корпусе устройства, лучше это делать раз в месяц.

УЗО различных производителей

Также не мешает обратить внимание на выбор производителя УЗО. Рассмотрим лучшие европейские фирмы производители данных приборов:

  • ABB;
  • Legrand;
  • Siemens;
  • Schneider electric;
  • Moeller;
  • AEG.

Но уже существует вполне приличная альтернатива среди отечественных производителей:

  • DEKraft;
  • КЭАЗ;
  • ИЕК;
  • Контактор.

Исходя из этого рейтинга, вы можете сами изучить отзывы на различных сайтах, чтобы определиться с производителем автоматического автомата для дома.

Также выбор зависит, куда вы будете устанавливать данное устройство – в частный дом или квартиру. Напряжение, протяжённость и количество подключённой бытовой техники, требует особого внимания при подключении УЗО.

Как отличить электронное УЗО от электромеханического

Различие в конструкции этих устройств не влияет на рабочие характеристики. Эти выключатели дифференциальной защиты достаточно успешно справляются со своими функциями и имеют высокие параметры. Рассмотрим конструкцию электронного и электромеханического устройства.

Электромеханический вариант защиты имеет дифференциальный трансформатор тороидального исполнения, поляризованное реле и спусковой механизм. Дифференциальный трансформатор улавливает разность токов фазового и нейтрального проводов, усиливает ее вторичной повышающей обмоткой трансформатора, и усиленный дифференциальный сигнал подается на поляризованное реле.

Оно срабатывает и включает спусковой механизм защиты. Электронная защита также имеет дифференциальный трансформатор, поляризованное реле, но размер трансформатора меньше, так как сигнал усиливается электронной платой, которая питается напряжением сети, и подает сигнал на поляризованное реле, которое также связанно с спусковым механизмом. Работает электронная защита только когда присутствует напряжение сети. Но сеть у нас еще не достигла хорошего качества.

В конструкции электронного УЗО присутствует электронный усилитель А, работающий от напряжения сети (справа)

Не редки отключения сети, понижения или повышения напряжения, импульсные помехи, резкие скачки напряжения. Электронная начинка защиты может не выдержать такие испытания и отказать. Еще один вариант, когда электронная защита не может выполнять свои функции — это отгорание или обрыв нейтрального провода (актуально  для старой электропроводки).

Нейтральный провод может отгореть в вашем электрощите в подъезде, а так как электронное устройство защиты работает от сетевого напряжения, то защита будет отключена. Вы будете лишены защиты от утечки тока оставшегося фазного напряжения. Поэтому для электронного варианта выключателя нужно часто проверять его работу нажатием кнопки «ТЕСТ». Механический вариант защиты не боится отсутствия напряжения и обрыва нуля. Поэтому их надежность будет выше электронных выключателей.

Как работает устройство защитного отключения

Основной задачей устройства защиты является предотвращение поражения человека электричеством. Также устройство защиты необходимо для эффективной защиты от возгорания проводки в случае ее неисправности. Принцип работы заключается в обнаружении утечки тока, который в фазном проводе должен соответствовать показателям нулевого. Прибор анализирует показатели входящего и выходящего тока, а при отклонениях осуществляет отключение сети

Устройство защитного отключения что это такое за приспособление и в чем его важность. Это уникальное устройство позволяющее обнаружить даже малую утечку тока, что станет гарантом безопасности людей

В каких случаях УЗО необходимо

УЗО в щитке

В качестве надежной защиты УЗО автоматы полезны лишь в следующих случаях:

  • при явном повреждении изоляции проводов в электроприборах;
  • при небрежном обращении с действующей электропроводкой (прямой контакт с ней при сверлении стен, например);
  • при нарушении правил обращения с электрическими приборами.

В ситуации с поврежденной изоляцией часть прямого тока начнет течь через тело человека, прикоснувшегося к проводке. В этом случае защитное устройство сразу же реагирует на обнаруженное несовпадение на входе и выходе и мгновенно отключает линию питания от нагрузки. Отключение автомата происходит настолько быстро, что ток за это время не успевает достичь опасной величины.

При сверлении стены с необесточенной проводкой ток потечет по схеме рука человека – его нога – бетонный пол – арматура заземления дома. Из-за этой утечки возникнет разница входных и выходного токов и автомат тут же сработает.

При неосторожном обращении с электроприборами дело обстоит еще проще. Если включенный в сеть фен, например, упадет в наполненную водой ванну – ток утечки через нее тут же вызовет срабатывание защиты, исключив поражение человека. То же самое произойдет при случайном попадании в воду любого другого включенного в электросеть прибора

То же самое произойдет при случайном попадании в воду любого другого включенного в электросеть прибора.

Обзор известных производителей и брендов

На рынке электрооборудования находится много профессиональных и надежных производителей. Основными из них считаются:

  • АВВ. Это шведско-швейцарский производитель электротехнического оборудования. Оборудование этого производителя отличается высоким качеством и надежностью в работе. Цена за штуку в пределах 800-3000 рублей;
  • Фирма находится во Франции. Цена за штуку в пределах 1300—6500 рублей;
  • Французский производитель, давно работающий на российском рынке. Цена за штуку в пределах 550-12200 рублей;
  • Американская фирма. Фирма конкурирует с предыдущими фирмами по качеству. Цена за штуку в пределах 510-8000 рублей;
  • Фирма представляет Германию. Качество несколько хуже, чем в предыдущих фирмах. Цена за штуку в пределах 2600—5800 рублей.

Классификация УЗО по токам утечки

Ток утечки, мА

Назначение УЗО

10для защиты одиночных потребителей с небольшим собственным током утечки
30для защиты одиночных потребителей розеточных групп
100для организации защиты групп потребителей
300
500

На практике УЗО с током утечки 10 мА применяются редко, только для одного единственного потребителя на линии и небольшой длине соединительного кабеля. Дело в том, что любая кабельная линия с подключенным потребителем всегда имеет ток утечки, отличный от нуля. Чем длиннее кабель и старее его изоляция, тем ток этот больше. В старом фонде применение УЗО порой невозможно без замены электропроводки.

УЗО на ток 100 мА и выше устанавливают на вводе распределительных щитков. Их еще называют противопожарными, поскольку их основное назначение – срабатывать при ухудшении изоляции кабелей и либо предотвратить пожар, либо быть первым эшелоном защиты при возгорании, угрожающим разрушить электропроводку.

Противопожарные УЗО располагают иерархически. Если в щитке в квартире установлено УЗО на 100 мА, то в распредустройстве, от которого он питается, устанавливается прибор на 300 мА, а еще ближе к источнику питания – 500 мА.

Особенности подключения

Принцип работы УЗО в однофазной сети обуславливает особенности его подключения

Важно отметить, что такие устройства предназначены для применения в специфических схемах:

  • TN-S
  • TN-C-S.

Обязательное условие — правильное подключение к проводке. Только в этом случае, в условиях деформации проводки, потенциал, который регистрируется на корпусе, начнет поступать на землю посредством проводника. Неисправность будет зафиксирована.

Правильно подключение УЗО

Как работает узо в условиях утечки? Потенциал, считающийся опасным, идет в землю, за что отвечает специальная шина. В конструкции реле фиксируются значения, вызванные дисбалансом. Качественное и исправное УЗО сразу же определить имеющиеся неисправности, более того — устройство мгновенно деактивирует схему посредством контактов.

Как работает узо с заземлением в условиях нулевого обрыва? Важно отметить, что в таких условиях реле статического типа от питания отключаются, соответственно, их функционирование приостанавливается. В случае с трехфазной системой, регистрируется перекос, вследствие чего напряжение начинает существенным образом увеличиваться. Если на слабом участке будет зарегистрирована деформация изоляции, то же произойдет уже в конструкции другого корпуса

Если на слабом участке будет зарегистрирована деформация изоляции, то же произойдет уже в конструкции другого корпуса.
