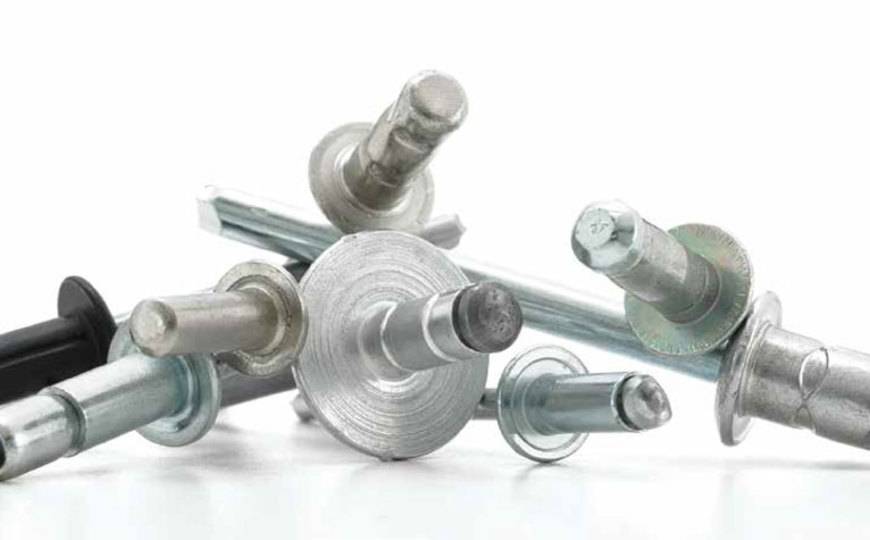

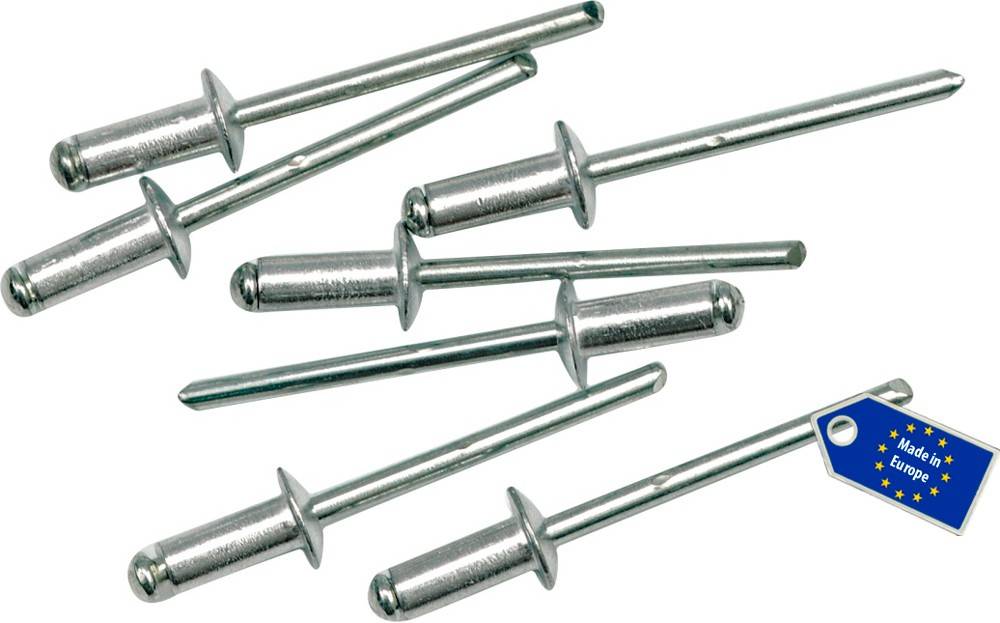

Классификация вытяжных заклёпок
В зависимости от своих технических характеристик крепления этого типа принято классифицировать по материалу изготовления, прочности заклёпки и её совместимости с базовым материалом. При изготовлении гильзы и стержня часто комбинируют алюминий со сталью или с нержавейкой, реже производятся однокомпонентные изделия, выполненные из перечисленных видов металла. Если расположить модификации вытяжных заклёпок по степени прочности материала изготовления гильз и стилетов, начиная с наивысшей, то ряд будет следующим: нержавейка, комбинация нержавеющей стали с алюминием и на последних позициях крепежи из стали из-за высокой степени подверженности такого соединения коррозионным воздействиям.
1.4. Классификация заклепочных швов
В зависимости от
назначения заклепочные швы бывают:
прочные,
обеспечивающие основной критерий
работоспособности —прочность. Применяются
в металлоконструкциях (фермы, рамы и
др.);
плотные,
обеспечивающие прочность и герметичность.
Применяются в различных резервуарах.
В настоящее время плотные заклепочные
швы заменяют сварными соединениями.
В зависимости от
взаимного расположения склепываемых
деталей различают заклепочные швы
внахлестку
(рис. 1.3) и встык,
с одной (рис. 1.4) или с двумя (рис. 1.5)
накладками.
В зависимости от
числа рядов заклепок швы бывают однорядные
(см. рис. 1.3) и многорядные
(см. рис. 1.4 н 1.5). Для швов встык число
рядов учитывается по одну сторону стыка.
В зависимости от
расположения заклепок в рядах различают
швы параллельные (см. рис. 1.4) и шахматные
(см. рис. 1.5).
В зависимости от
числа плоскостей среза одной заклепки
швы делят на односрезные (см. рис. 1.3 и
рис. 1.4) и двухсрезные (см. рис. 1.5).

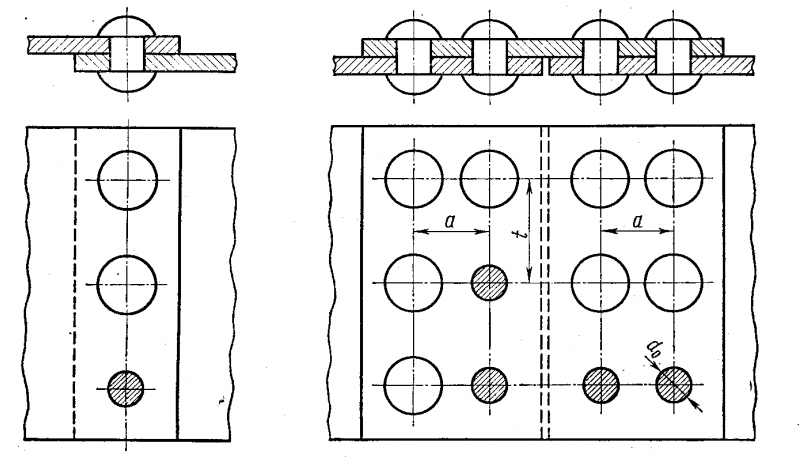

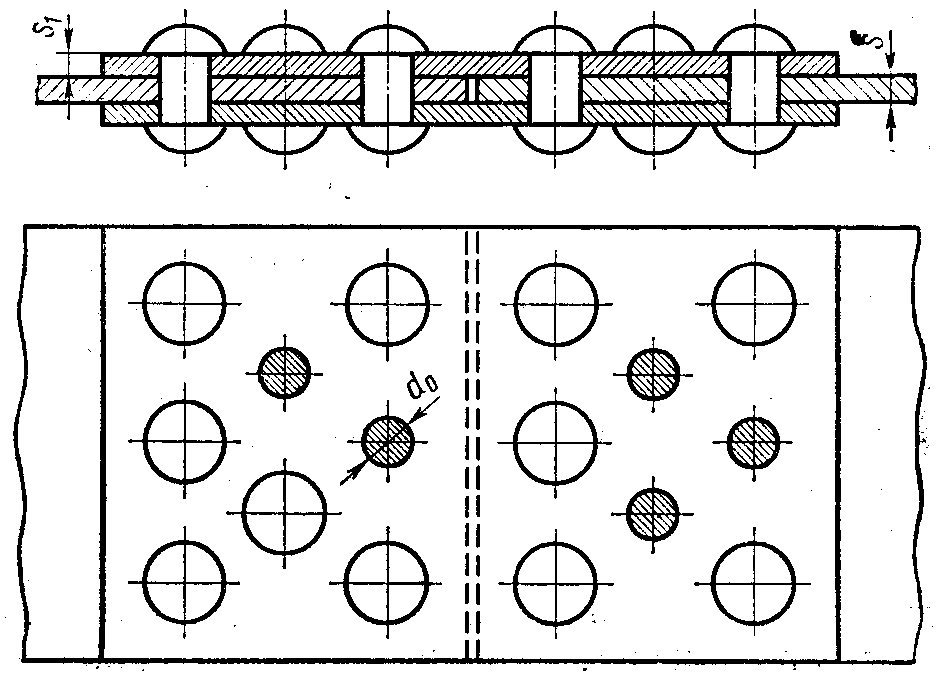

Рис. 1.3. | Рис. 1.4. |
Рис. 1.5. Многорядный двухсрезный шахматный
заклепочный шов с двумя накладками
Материалы
Обычно материал заклепки должен быть таким же, как и заготовки, таким образом, снижается возможность возникновения коррозии. Материалами, из которых обычно изготавливают данные металлические приспособления, являются следующими:
сталь – металл может использоваться в нескольких разновидностях, а именно: обычной – это марки Ст2, Ст 3, СТ 10; коррозионностойкой – Х18Н9Т и оцинкованной; стальные крепежные элементы используются в тех случаях, когда требуется обеспечить высокую надежность крепежа;
Во время соединения изделий из меди можно пользоваться латунными и медными заклепками. Листы стали соединяют исключительно стальными приспособлениями. В продаже часто можно встретить крепеж, который состоит из сплава алюминия и стали.
Соединение профлистов
В принципе, профлисты можно использовать где угодно. Строгие ограничения как таковые отсутствуют. Главное условие — правильный выбор типа изделия и соответствующих размеров
Необходимо учесть еще один нюанс: на подобные крепежные элементы обязательно стоит обратить внимание, если планируется проведение креплений конструкций, после завершения работы с которыми доступ к их обратной стороне окажется полностью закрытым либо сильно затрудненным
К примеру, при работе с силовым (сигнальным) шкафом будет нелегко провести демонтаж панели, если гайки, накрученные на винты, будут проворачиваться.
Внутренняя резьба предоставляет возможность соединять тонкие листы металла и стали, ведь использование обыкновенных метизов не даст необходимого результата. Долговечность полностью зависит от параметров внешних сечений. Чем больше размер крепежа, тем выше надежность и прочность. Чтобы соединить детали, толщина которых превышает 4 мм, желательно пользоваться заклепками, имеющими резьбу М10, 1−3 мм — М6, М8, до 1 мм — М3.

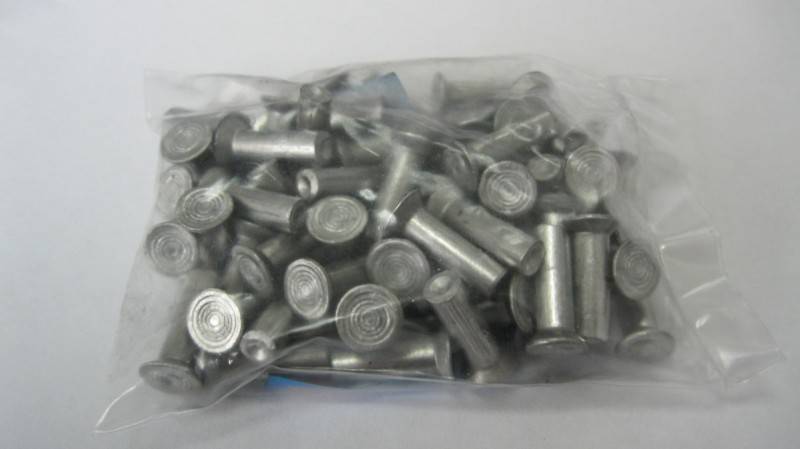

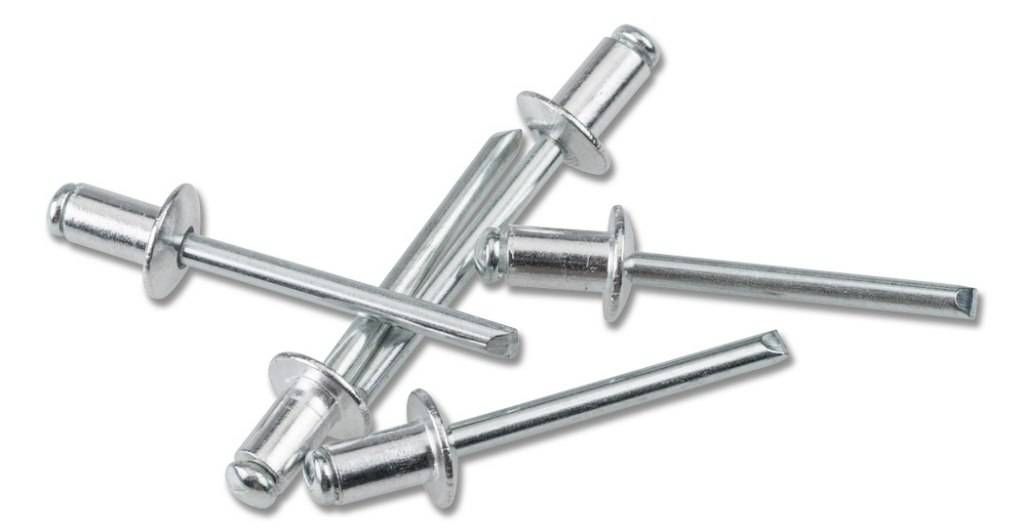

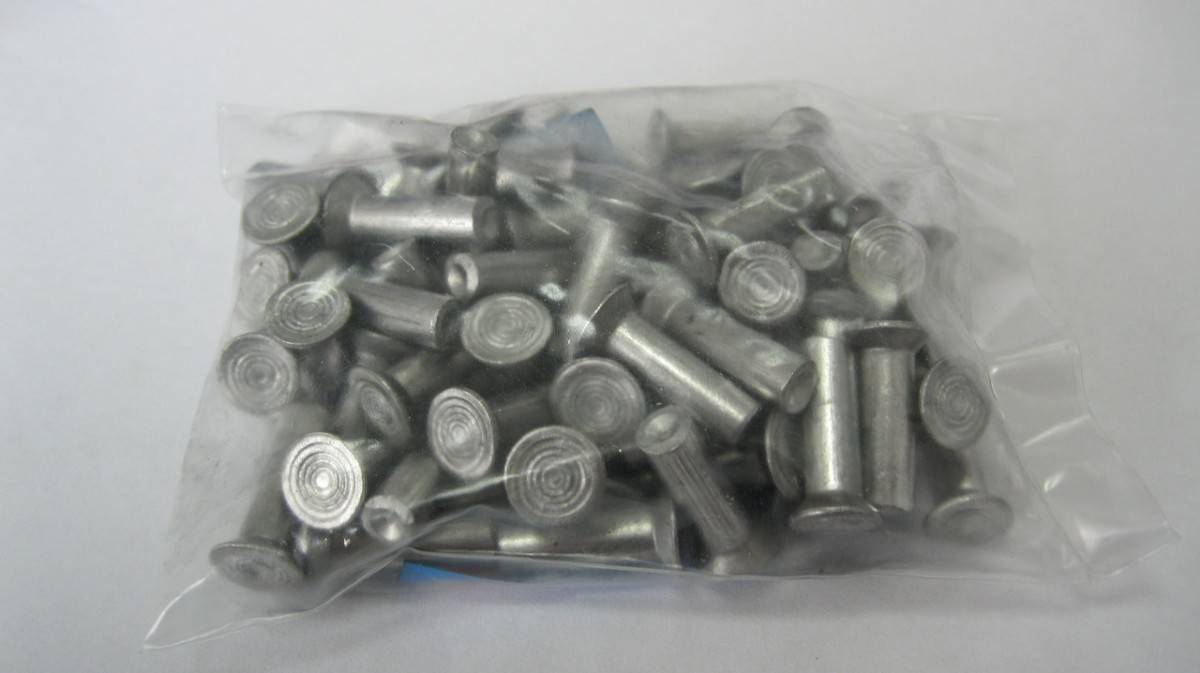

Фото алюминиевых заклепок
Также рекомендуем просмотреть:
- Лучшие биты для шуруповерта
- Какая монтажная пена лучше
- Выбираем полотно для ножовки по металлу
- Обзор буров и сверл для перфоратора
- Обзор алмазных коронок по бетону
- Лучшие сверла по бетону для дрели и перфоратора
- Как выбрать хороший алмазный диск по бетону
- Какой абразивный диск лучше выбрать
- Фрезы по дереву для ручного фрезера
- Как подобрать хороший шлифовальный круг правильно
- Какой патрон для перфоратора лучше
- Выбираем хорошие сверла по дереву
- Типы и размеры скоб для степлера
- Зачем нужен унипак
- Щетка по металлу для болгарки и дрели
- Какую и как выбрать леску для триммера
- Какие сверла по металлу лучше
- Какое масло для бензопилы выбрать
- Отрезные круги для болгарки
- Металлические хомуты для крепления труб
- Как выбрать оцинкованное ведро
- Как выбрать диск для циркулярной пилы
- Виды пилок для электролобзика
- Разновидности лепестковых кругов
- Что такое пакля
- Нейлоновые стяжки
- Виды и применение изоленты
- Выбираем легкое пластиковое ведро
- Как выбрать защитные очки
- Зачем нужен малярный скотч
Помогите сайту, поделитесь в соцсетях 😉

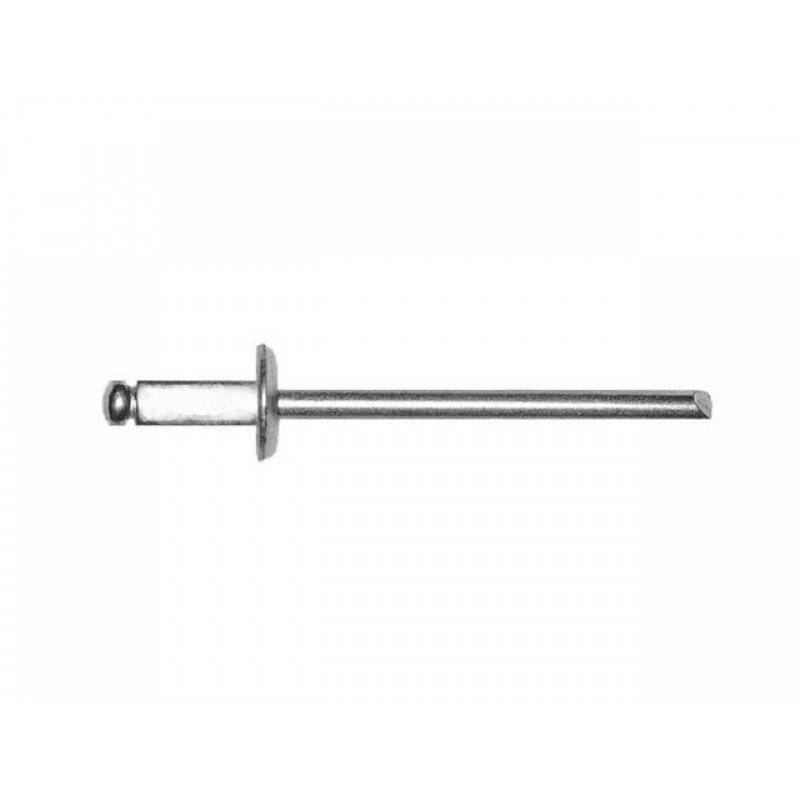

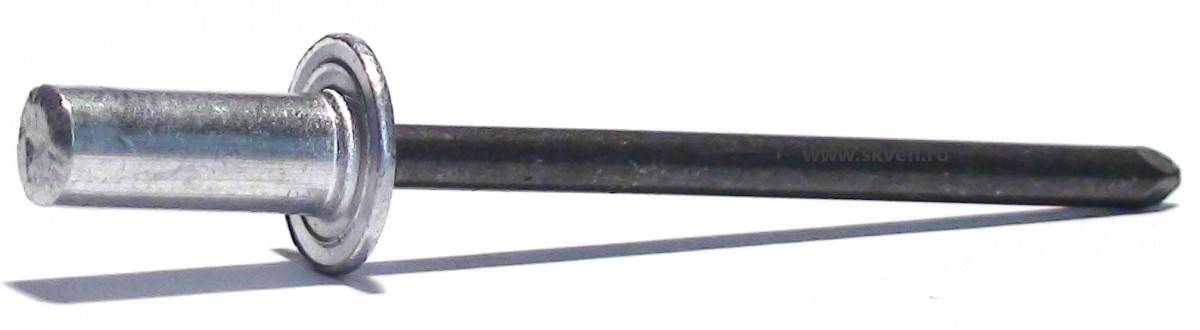

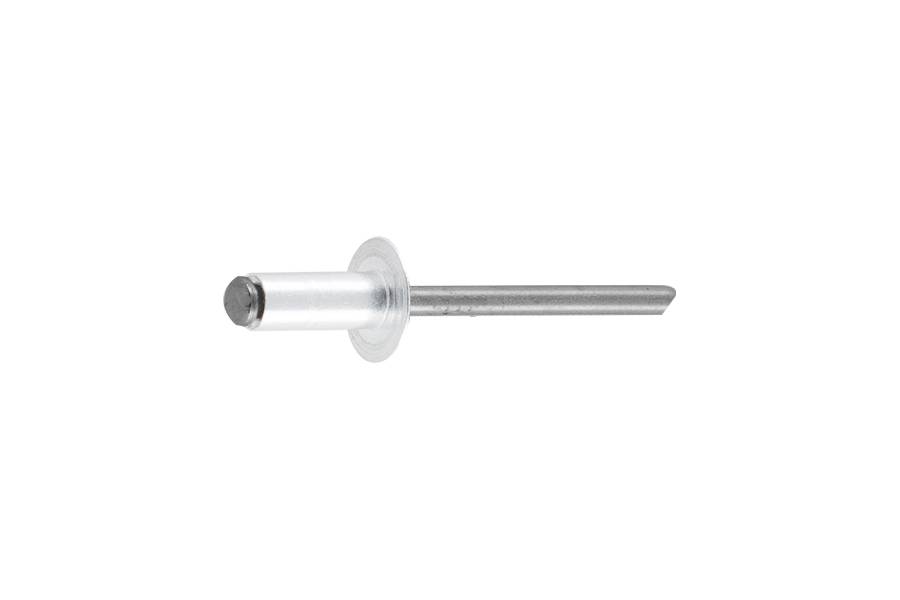

Конструкция
Конструктивно вытяжная заклепка состоит из двух элементов. Тело — полая гильза с головкой, сердечник — стержень с уширением. Головка гильзы может иметь плоское, потайное, полукруглое исполнение. Она ставится с лицевой стороны соединения, если таковое есть. Чаще всего, головка стержня выполнена в форме приплюснутой сферы. Учитывая особенности работы вытяжной заклепки, прочность материала стержня должна быть выше, чем у гильзы. Иначе, стержень разрушится раньше, чем спрессуется гильза. В качестве исходных материалов для изготовления заклепочного крепежа применяются углеродистые и нержавеющие стали, алюминиевые сплавы, медь, бронза, но прочность стержня всегда выше, чем у гильзы. Основными конструктивными размерами вытяжных заклепок являются диаметр и длина. Диаметр и материал определяют прочность скрепления, длина — какой может быть толщина соединяемых материалов. Все характеристики и размеры, минимальная и максимальная толщина соединяемых листов определяются соответствующими стандартами и инструкциями производителей.
Виды заклепок

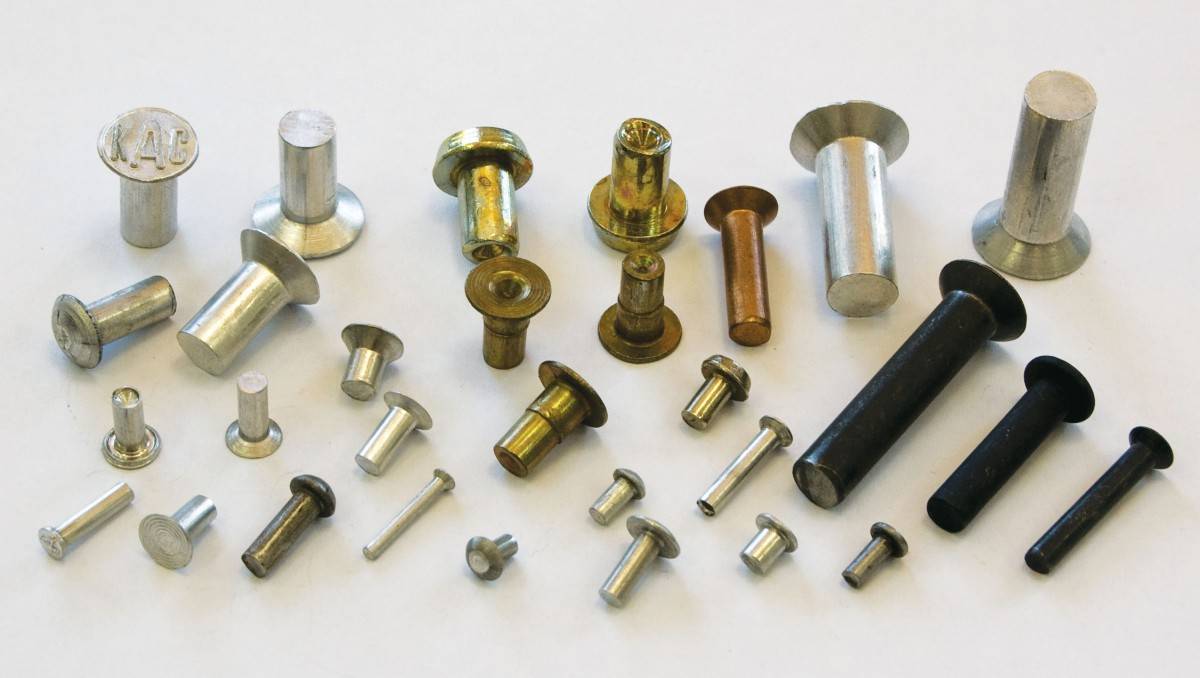

Существует несколько видов заклёпочного крепежа.

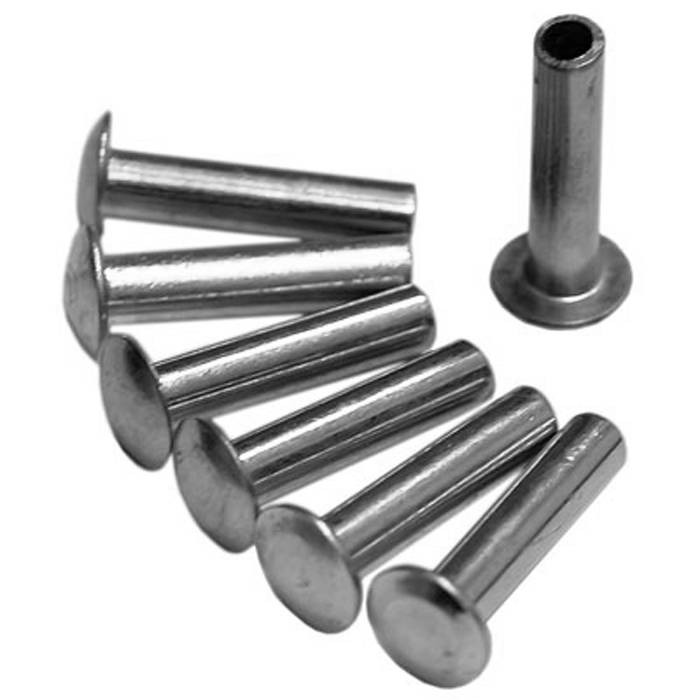

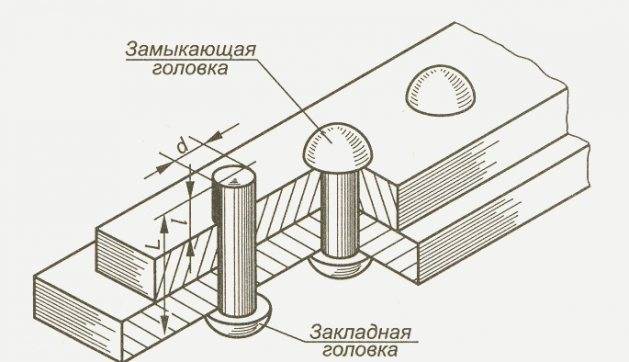

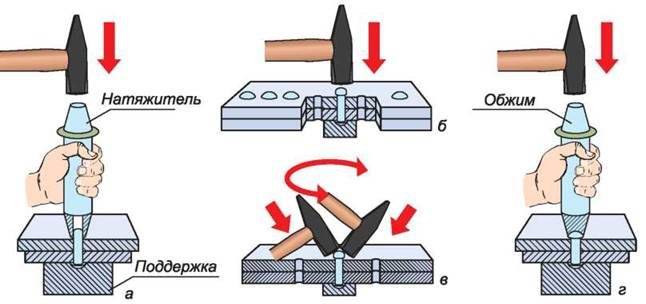

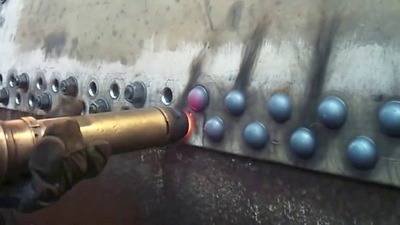

Сплошные
Состоят из стержня цилиндрической формы с головкой (плоской, круглой, потайной) на конце. Ножка заклёпки бывает сплошной, полой или комбинированной (полутрубчатой) для уменьшения усилий при создании противоположной головки. Способ соединения позволяет скреплять стальные листы толщиной до 35 мм. Размеры и вес крепежа указан в ГОСТ 10299 80.
Особенности применения
Сопротивление элементов, собранных клёпкой, динамическим нагрузкам нашло отражение в изготовлении стройконструкций (ферм, опор), самолётостроении, кораблестроении.
Недостатки:
- утяжеление конструкций за счёт веса накладок и крепёжных элементов;
- соединение листов требует наличия опоры с тыльной стороны для формирования заклёпочного хвостовика;
- нагрев металлических заготовок под клёпку d>10 мм до температуры 11000 С;
- трудоёмкость и большая стоимость установочных работ.
Диаметр отверстия под «прошивку» не должен превышать 10% толщины стержня заклёпки. Для сохранения округлой формы головки, необходимо сделать в упоре полусферическое отверстие соответствующей глубины.

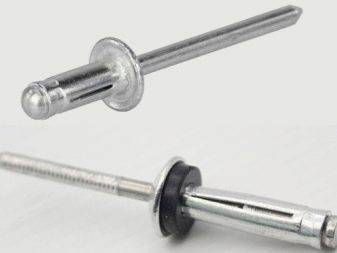

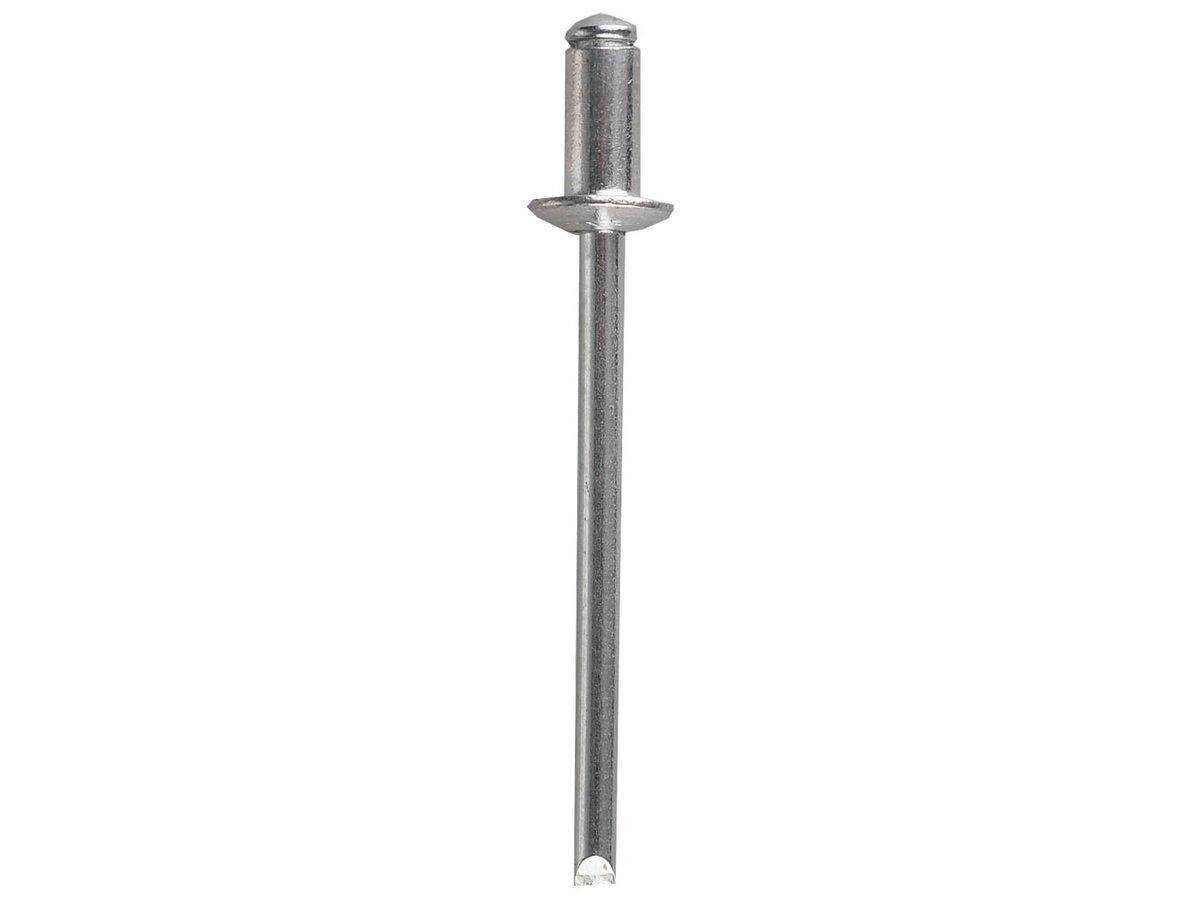

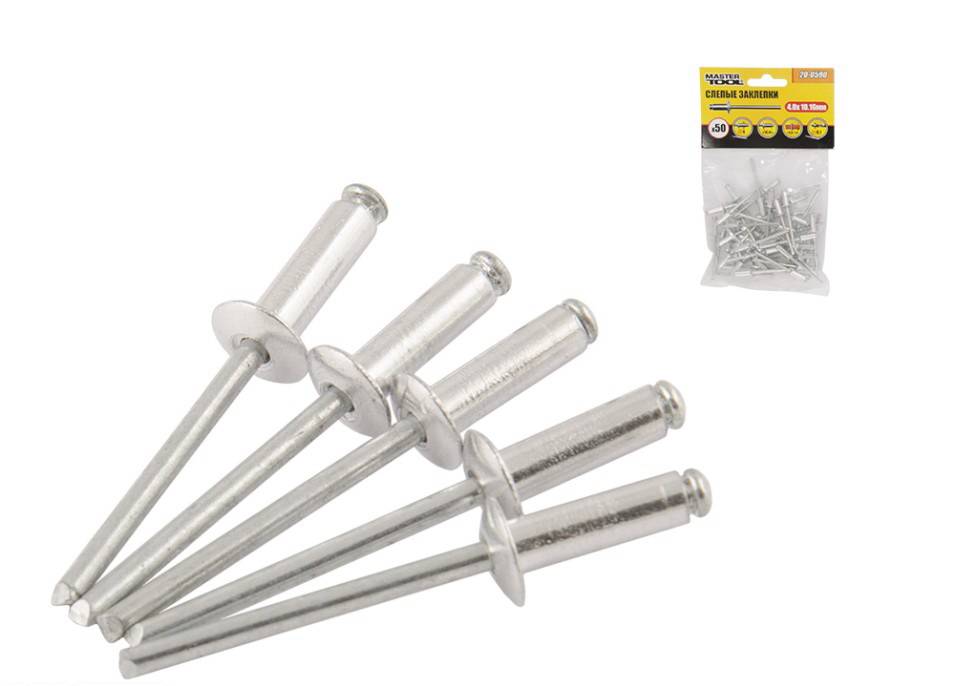

Вытяжные
Части конструкции, не подвергающейся действию больших нагрузок, крепятся вытяжными заклёпками. Способ крепления нашел широкое применение благодаря простоте установки с помощью монтажного инструмента. Несмотря на разнообразие видов, крепёж состоит из стержня и тела, скрепляющего конструкционные элементы между собой.

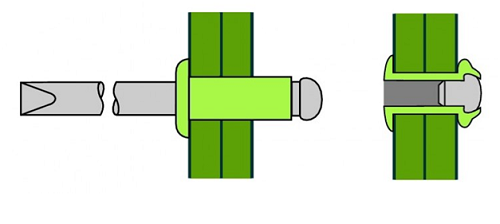

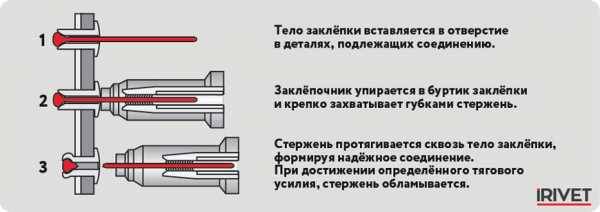

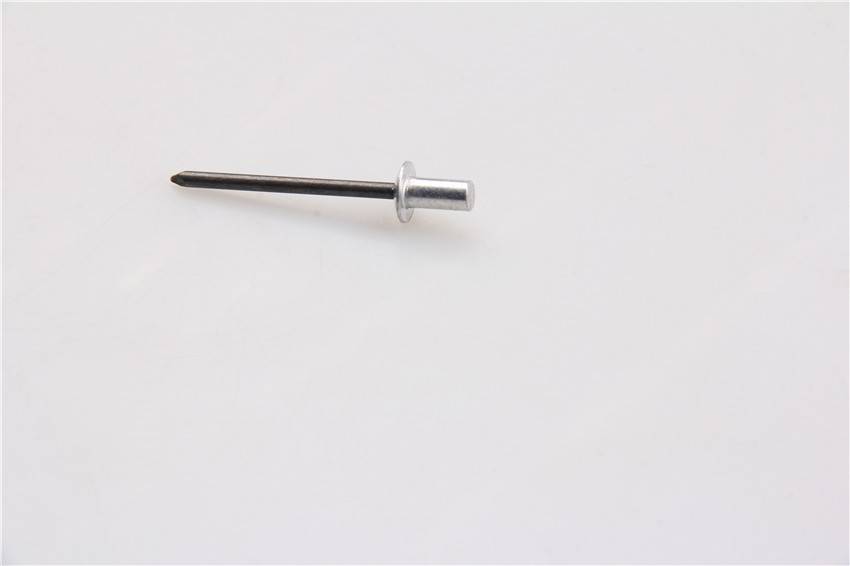

Стадии образования заклепочного соединения:
- Заклёпка вставляется в просверленное отверстие.
- Заклёпочник (пневматический, электрический, механический) захватывает стержень и тянет его перпендикулярно плоскости, на себя.
- Шток, находящийся в теле заклёпки, сминает стенки гильзы и на обратной стороне формирует головку.
- Стержень не выдерживает нагрузки и разрывается.
Соединяемые поверхности должны быть плотно прижаты друг к другу. В противном случае, деформация гильзы может произойти в просвете между ними, создавая некачественное скрепление.

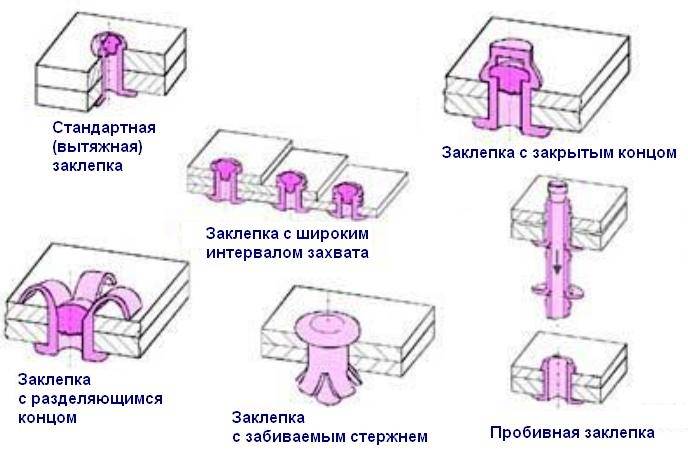

виды
Разнообразие гильз и способов её соединения со стержнем, позволяют выполнять множество заклёпочных соединений:
- водонепроницаемых;
- с вальцеванием внутренних стенок отверстия;
- стягивающих неровные поверхности;
- особо прочных скреплений;
- соединяющих пластические материалы.

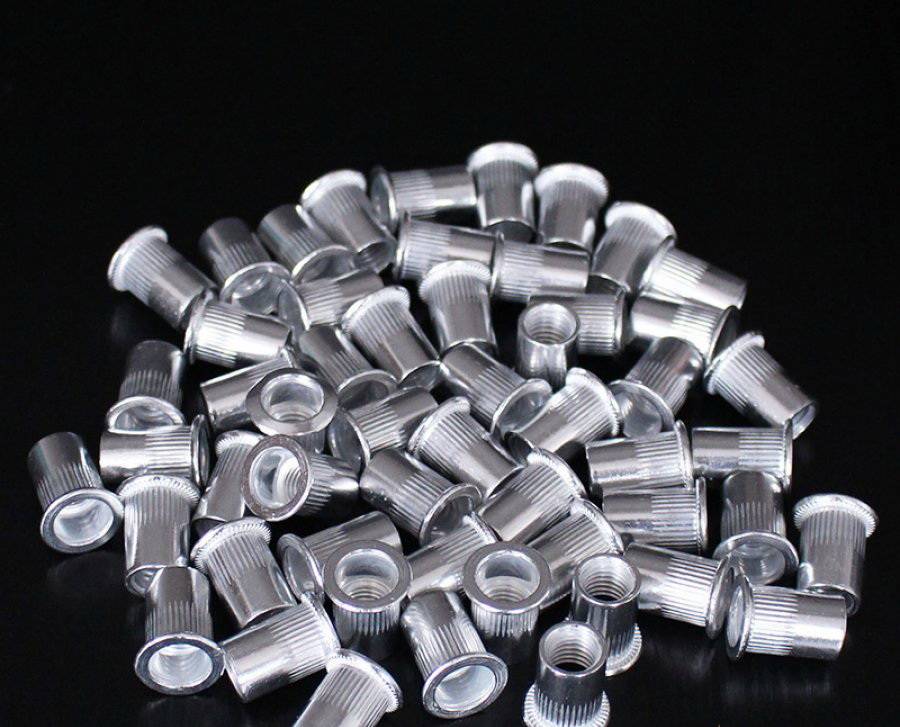

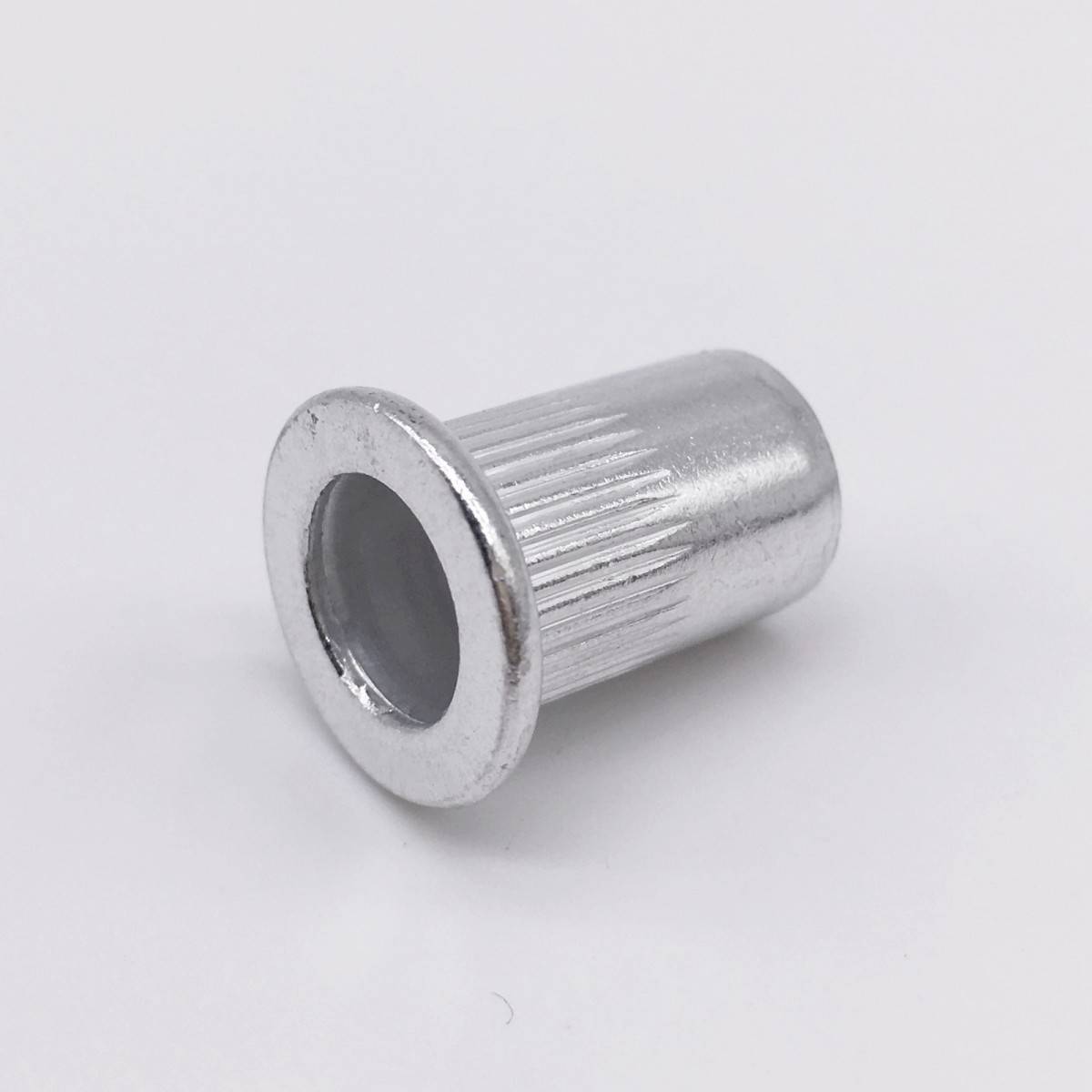

Крепеж, у которого роль вытяжного стержня играет болт или резьбовая насадка заклёпочника. Формирование заклёпочного крепления происходит также, как у вытяжных заклёпок. Ценность крепления состоит в том, что резьбовое отверстие внутри заклёпочного соединения позволяет фиксировать необходимые конструктивные элементы.
Благодаря наличию внутренней резьбы, резьбовая клепка нашла повсеместное применение в машиностроении ‒ изготовлении отдельных узлов облицовки, сборки бытовой техники. Недостатки такого вида соединения ‒ меньшая скорость клепания и высокая стоимость расходников по сравнению с вытяжным типом заклёпки.
Расходные материалы
Металл, из которого изготавливаются заклепки – зависит от материала соединяемых заготовок. Это может быть сталь, нержавейка, медь, алюминий. Речь идет о материале втулки. Вытяжной стержень изготавливается из стали. Чаще всего применяются алюминиевые втулки. Легкий металл легко деформируется при установке, и не подвержен коррозии.
Размеры клепок для заклепочника следует тщательно подбирать под толщину материала и прочностные требования к соединению. Как правило, вытяжные заклепки не подвергаются силовому воздействию, то есть они предназначены для соединения деталей, которые не будут находиться под нагрузкой. Поэтому диаметр подбирается минимально возможный, для обеспечения прочности.

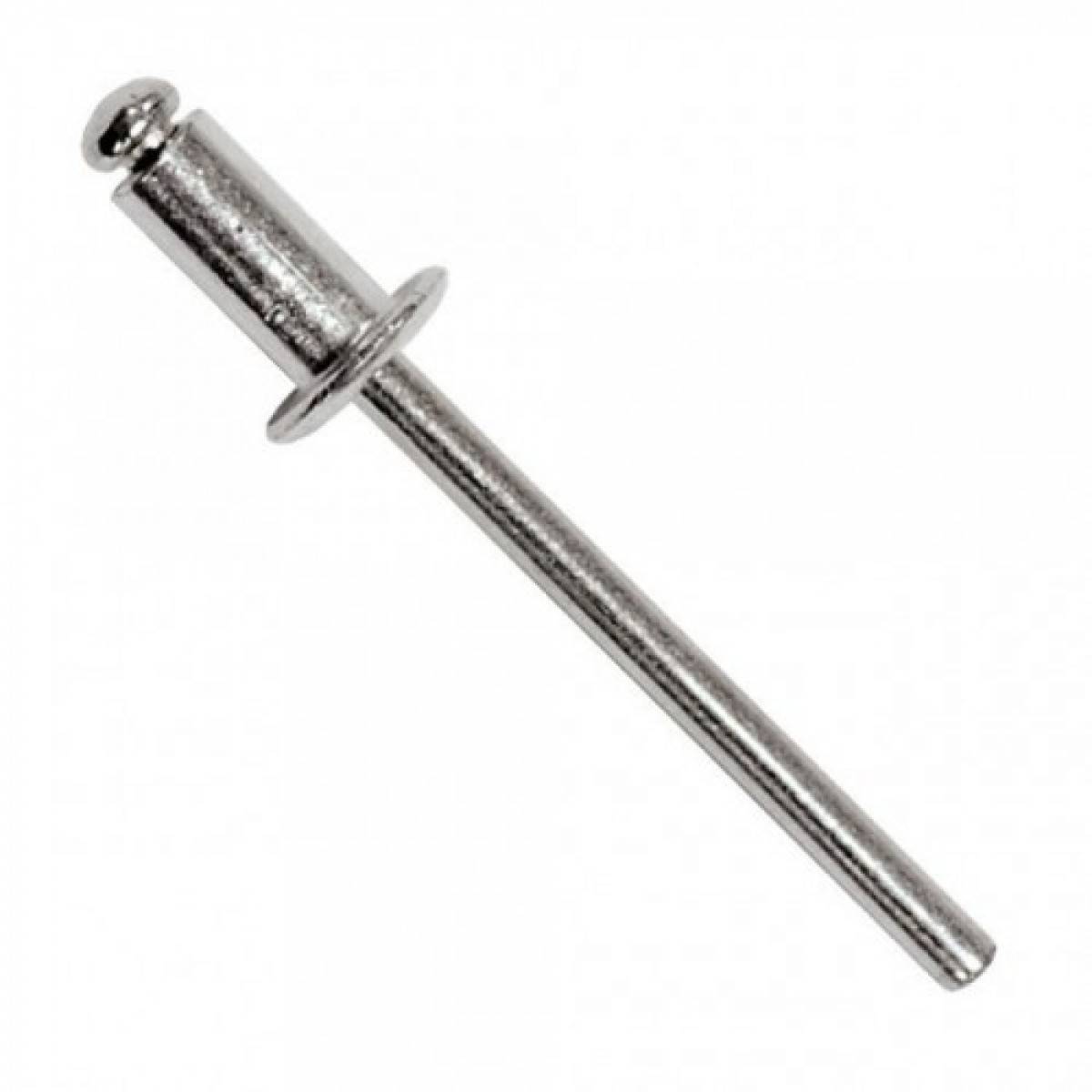

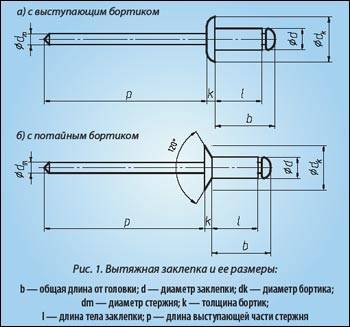

На иллюстрации видны основные размеры, которые необходимо учитывать перед покупкой.
К тому же проверьте, подходит ли набор головок вашего инструмента под диаметр клепок. От диаметра тела заклепки зависит прочность соединения. Однако злоупотреблять его величиной не стоит. Слишком крупные отверстия снижают прочность самой заготовки, да и выглядят не эстетично.
Следующий важный размер – длина тела заклепки. Слишком много металла, торчащего над соединяемыми заготовками – не только занимают место, но и снижают прочность соединения. Согласно установившейся практике – длина расклепываемой части не должна превышать 1-1,5 диаметра заклепки. Тогда соединение получается прочным и красивым.
ВАЖНО! Длина головки сердечника не учитывается при определении общего размера. Размер и длина сердечника в принципе не имеют значения
Главное – совместимость с головками инструмента. Общая длина тела заклепки, может быть какой угодно. Возможно, вам понадобится соединить достаточно толстые половинки
Размер и длина сердечника в принципе не имеют значения. Главное – совместимость с головками инструмента. Общая длина тела заклепки, может быть какой угодно. Возможно, вам понадобится соединить достаточно толстые половинки.
ВАЖНО! Длина расклепываемой части заклепки, не связана с общей ее длиной. Как правильно ставить заклепки
Как правильно ставить заклепки
- Необходимо надежно зафиксировать соединяемые заготовки. Иногда полезно воспользоваться магнитом;
- Просверлить отверстие, немного превышающее диаметр тела заклепки. Например, для клепки 4,8 мм – достаточно отверстия 5 мм;
ВАЖНО! Если заклепка без потайного бортика – зенковка отверстия не производится. ВАЖНО! Нельзя оставлять стержень в заклепке, и отламывать его дополнительным инструментом
Это свидетельствует о неправильно выполненном процессе
Установить расходник в отверстие, не смещая заготовки, друг относительно друга;
Накрутить на инструмент головку, соответствующую диаметру стержня;
Насадить заклепочник до самого бортика, и произвести сжатие рукояток. На коротких клепках возможен отрыв стержня с первого подхода. Если этого не произошло – снова насадите головку до бортика и повторите сжатие. Возможно, надо будет сделать несколько подходов. Это нормально;
ВАЖНО! Нельзя оставлять стержень в заклепке, и отламывать его дополнительным инструментом. Это свидетельствует о неправильно выполненном процессе
Стержень может застрять в цанговой втулке. Его можно выбить выколоткой, или же достать, разобрав цанговый механизм.
Применение инструмента
- Вытяжной заклепочник применяется для соединения любых материалов, не требующего высокой надежности;
- При соединении мягких заготовок – например пластика, под втулку подкладывают металлические шайбы;
- Если соединение будет шарнирным – в отверстие устанавливается втулка, по обе стороны ставятся шайбы, затем крепится заклепка;
- Можно производить работы в случаях, когда тыльная сторона соединения недоступна в принципе. Например, если необходимо приклепать деталь к профилированной трубе.
Описание инструмента и его виды

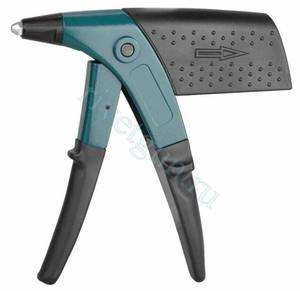

Заклепочник представляет собой тип инструмента, в основу работы которого положен тот же принцип, что и пистолета. Он используется для соединения элементов конструкций и их деталей толщиной не более 1 см.
При использовании такого механического пистолета соединения деталей чаще всего создают с внутренней стороны. Ручной заклепочник является рычажным вариантом пистолета, в конструкции которого можно выделить два основных элемента:
- Рычажная система, обеспечивающая необходимое усилие при соединении элементов изделий.
- Пружинный механизм, необходимый для втягивания заклепки внутрь.
Производители выпускают два вида ручных заклепочников — вытяжные и резьбовые.
Вытяжного типа
Этот тип инструмента обеспечивает соединение деталей за счет тягового усилия, посредством которого происходит фиксация заклепки. Когда рычаг пистолета оказывает силовое воздействие, стержень заклепки начинает втягиваться в ее трубчатую часть, распирая ее головку стержня. Снаружи шляпка заклепки тоже расплющивается, и в результате получается довольно прочное соединение деталей.
Резьбовые заклепочники
Заклепочники этого типа работают по схожему принципу за некоторым исключением. Здесь шарик втягивается в рабочую часть благодаря вращению резьбы в трубчатой части заклепки. Иными словами, соединение элементов осуществляется за счет фиксации головки посредством закручивания рукоятки. Этот способ фиксации элементов деталей менее распространен, преимущественно его используют для соединения деталей незначительной толщины.
Как правило, заклёпочный инструмент продается вместе с набором насадок различного диаметра.
В зависимости от типа используемого привода, заклепочники можно классифицировать на несколько основных групп:
- пневмогидравлические;
- аккумуляторные;
- электрические;
- механические (ручные);
- пневматические.
Чаще остальных в бытовой сфере используются устройства с механическим приводом. Производители выпускают их в двух вариантах: первый предполагает выполнение соединения деталей при помощи одной руки, а второй — за счёт силового воздействия, оказываемого двумя руками.
Принцип соединения деталей с помощью одной руки положен в основу работы и ручного заклепочника, известного под названием «гармошка».
Ручные заклепочники можно купить по различным ценам, которые зависят от нескольких факторов — типа привода, модели, способа соединения и производителя. Устройства от именитых брендов являются более дорогими в отличие от изделий неизвестных производителей.
Дорогостоящими могут считаться также аккумуляторные, пневмогидравлические и электрические модификации инструмента, если их сравнивать с ручными клепальниками. Объяснить это можно использованием в них более сложной конструкции. Чаще всего такие устройства применяются на промышленных производствах.
Особенности алюминиевых заклёпок

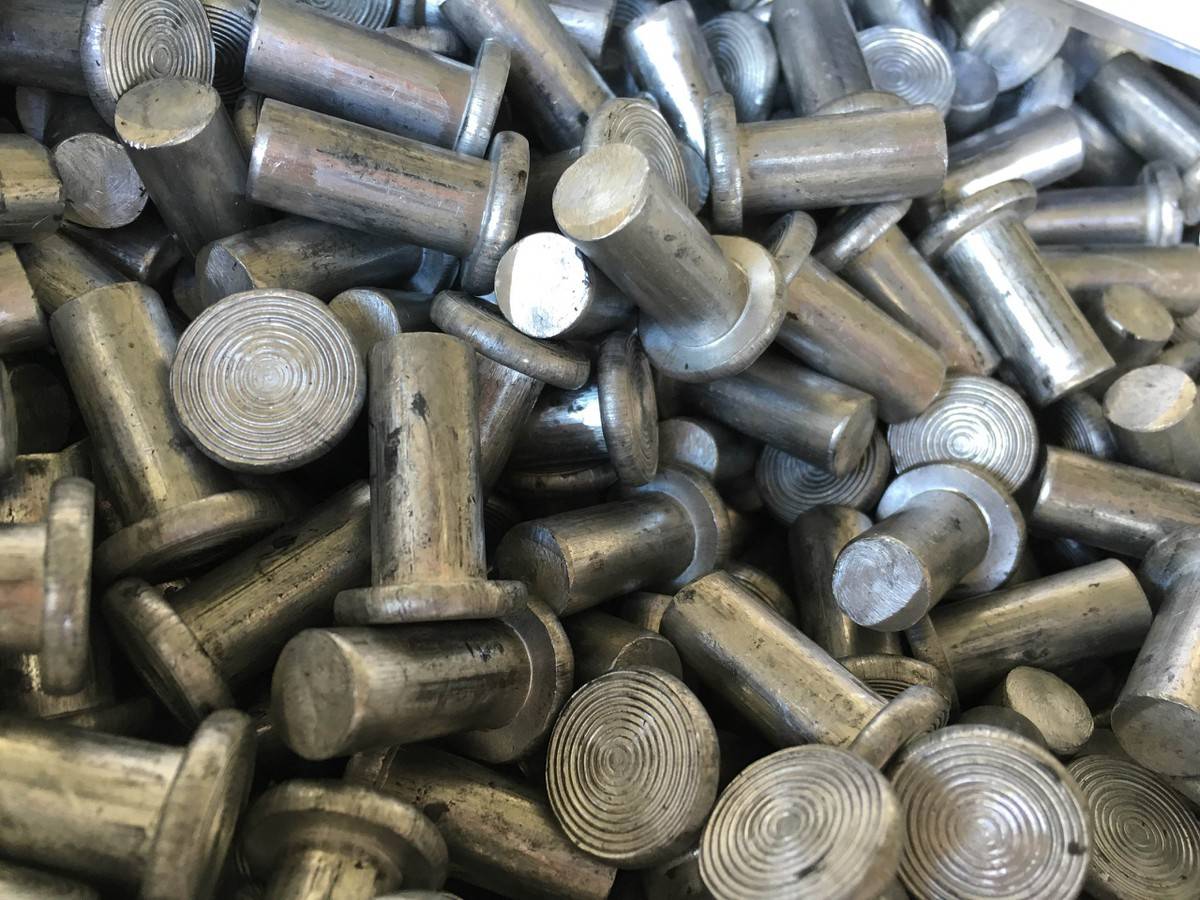

Заклёпки алюминиевые ГОСТ – это вид креплений, используемый для создания неразрывных соединений. Перед началом клепания нужно убедиться, что такой вид метизов подходит к соединяемым деталям. Заклёпки представляют собой гладкие стержни в форме цилиндра с заводской головкой на конце. Для соединения 2-х и более элементов метиз располагают в отверстии, диаметр которого слегка превышает диаметр самого метиза.
После установки задний конец заклёпки расплющивают при помощи молотка или специального клёпочного устройства. Таким образом, стержень увеличивается до толщины в 1,5 раза больше первоначальной и образуется вторая головка.
Область применения данного рода материалов довольно широка. Это такие отрасли, как:
- самолётостроение;
- кораблестроение;
- косметическая и пищевая промышленность;
- химическое производство.
Как видно на фото алюминиевых заклепок, пластичность металла позволяет не использовать в работе с ними сложные инструменты.

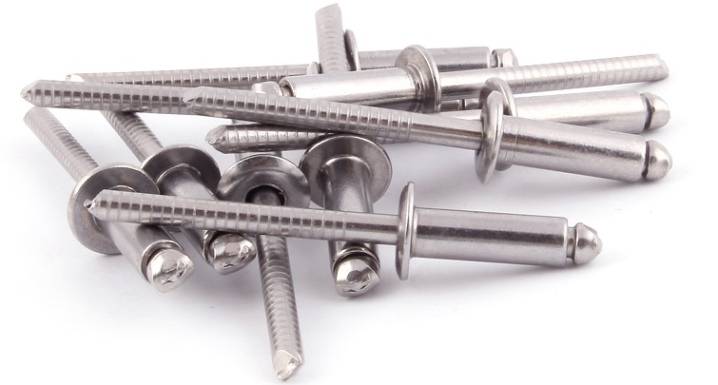

Заклепки стальные

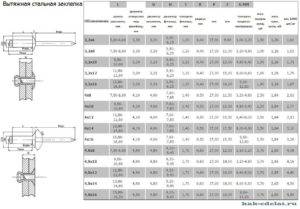

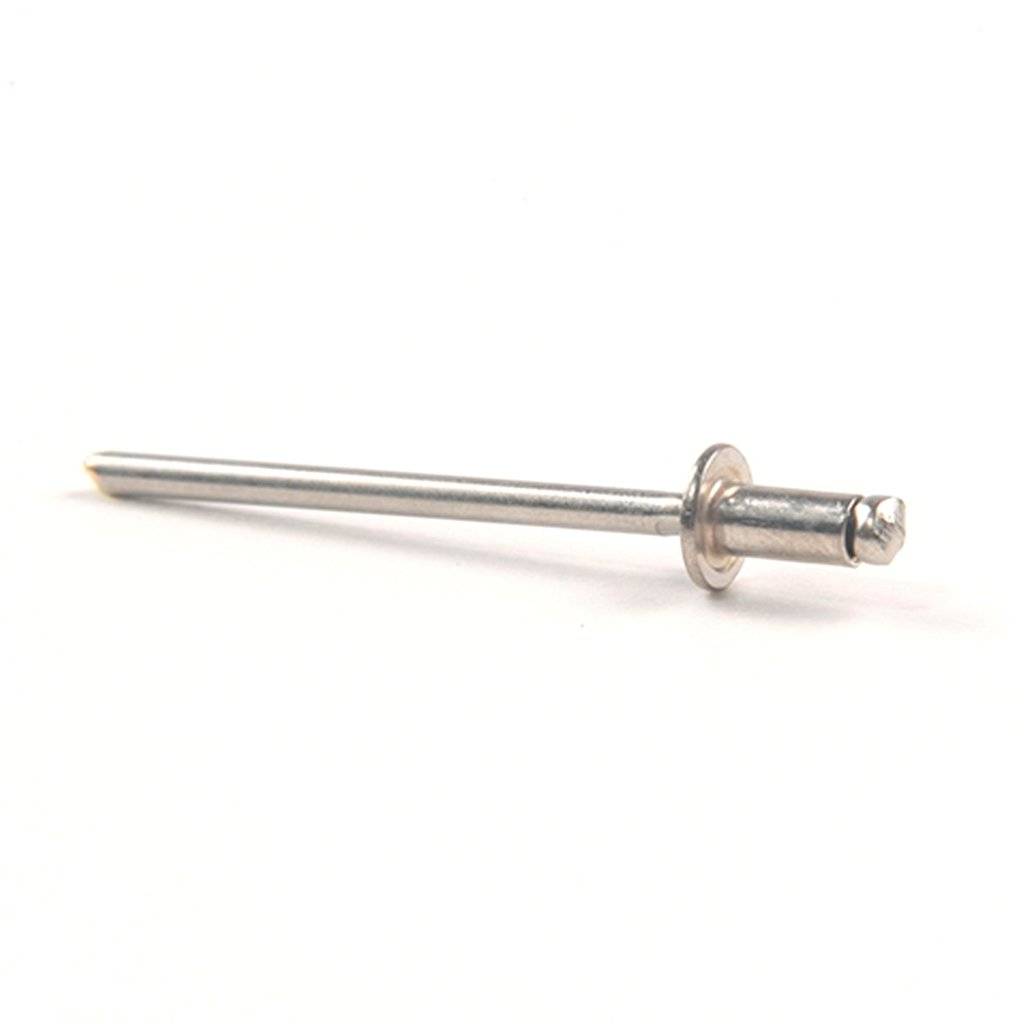

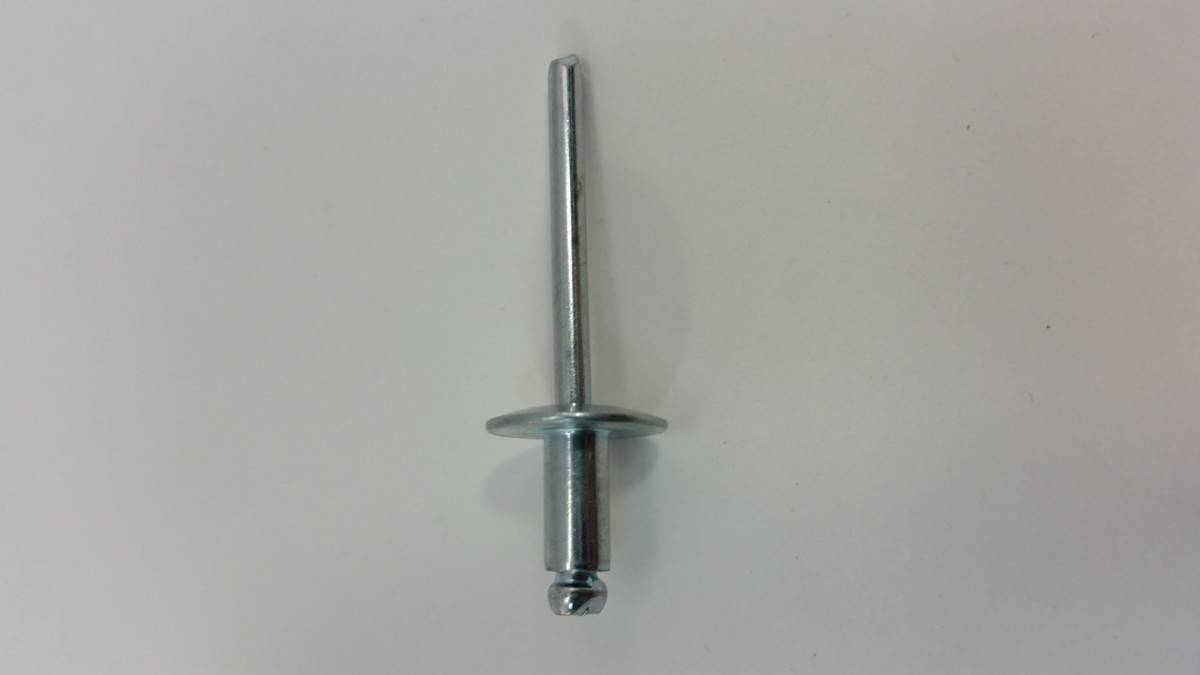

Заклепки вытяжные стальные
