Заклепки для заклепочника: виды, прменение, размеры

Виды

Тип метиза выбирается в соответствии с требованиями к соединению. Благодаря тому, что современный рынок крепёжных деталей представляет вытяжные заклёпки в широком ассортименте, выбрать нужный элемент не составит труда. В зависимости от эксплуатационных характеристик, метизы подразделяются на несколько видов.

Комбинированные модели считаются самым распространённым видом. Метизы способны обеспечивать неразъёмное соединение особо твёрдых деталей, подвергающихся механическим, весовым и вибрационным нагрузкам.

Герметичные модели имеют довольно узкую специализацию и широко используются в судостроительных производствах. Особенностью конструкции глухих моделей является запаянный конец стержня. Изделия могут изготавливаться из нержавеющей стали, меди и алюминия.
Многозажимные модели имеют несколько расклёпочных участков и устанавливаются в подвижные конструкции при необходимости соединения трёх и более элементов. Такой участок располагается между двумя соседними элементами, а монтаж производится при помощи пневмопистолета.

Помимо традиционных моделей, существуют усиленные варианты заклёпок, при изготовлении которых используется более прочный материал с утолщёнными стенками.

Что такое клёпка

Механическое соединение деталей при помощи ряда заклепок называется клепкой, а само соединение — заклепочным швом. Используется там, где сваривать детали неудобно или соединяются несвариваемые материалы. Клепают не только металлы, таким образом соединяют детали в одежде, аксессуарах и т.д. Но там это больше отделка, нежели нагруженное соединение. Так что дальше пойдет речь о клепке в строительстве или обустройстве дома. В принципе, вместо клепки можно использовать винтовое соединение, но болты с гайками стоят дороже, да и их установка занимает больше времени.

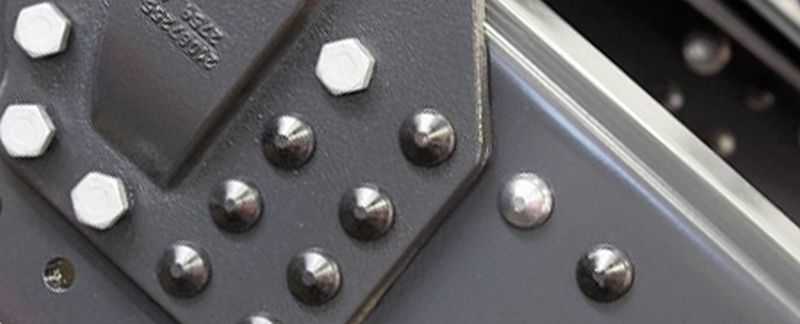

Вот так выглядит заклепочное соединение

Если говорить об установке заборов из профлиста, заклепки более надежны, так как снять их можно только рассверлив крепеж. При установке винтов или саморезов, их можно выкрутить и унести и металл, и метизы. В некоторых случаях клепка более удобна при монтаже кровли из профнастила или металлочерепицы. На крыше установка винтовых соединений проблематична, требует много времени. А заклепками, да при хорошем инструменте, можно справиться за час или даже меньше.

Наиболее частое применение в личном хозяйстве

Как происходит соединение деталей при помощи заклепок? Заклепка устанавливается в подготовленное сквозное отверстие. Она имеет головку, которая упирается в материал и стержень. В процессе клепки конец стержня расплющивается, меняя форму под воздействием силы. Поэтому для этих метизов применяют пластичные металлы.

2 Как устанавливать заклепки?

Работать с заклепками при использовании описанного устройства просто. Вам необходимо в материале (здесь имеется ввиду профнастил и прожилина) проделать сквозное отверстие. В него вставить короткую часть заклепки. С обратной стороны она должна выступать не менее чем на 10 мм.

Проделывание сквозного отверстия заклепочником

А теперь на заклепку наденьте заклепочник и с силой придавите его к поверхности. Остается только нажать на рычаги. Устройство протянет проволоку заклепки, и отверстие заполнится металлом. Небольшой наплыв с обеих сторон в месте заклепки создаст удерживающую силу. Остается только несколько раз нажать на ручки заклепочника, чтобы обломить торчащий конец заклепки.

По такой технологии производится крепление всего листа профнастила. Расстояние между заклепками должно быть не более 30 см. Обычно для заборов рекомендуется использовать крепление через одну волну. Спорное мнение: частота использования заклепок определяется среднегодовыми показаниями розы ветров в вашей местности.

Крепление листов профнастила

Проще говоря, если скорость ветра в вашей местности бывает большой и случаются такие погодные издержки часто, то лучше заклепками обеспечить каждую волну. Работы в этом случае придется выполнить вдвое больше, зато вы обеспечите надежность забора. Помните, что листы профнастила обладают большой площадью («парусностью»), поэтому резкие порывы ветра легко деформируют их. В местах крепежа происходит обыкновенное истирание материала: заклепка (или саморез) становится тоньше, а отверстие в профнастиле увеличивается. Рано или поздно это приведет к повреждению целостности полотна.

Плюсы и минусы

Как и любое изделие, алюминиевые заклепки обладают рядом достоинств, но при этом и некоторыми недостатками. Рассмотрим все позиции более подробно. Для начала поговорим о достоинствах. Одним из основных преимуществ пользователи называют пластичность алюминия. Это очень удобно, так как провести крепеж получается довольно быстро.

Данная характеристика позволяет добавить сюда невысокую энергозатратность, а также экономичность. Кроме того, если провести монтаж грамотно, прочность соединений не будет вызывать сомнений, а работы можно проводить даже в домашних условиях, не используя при этом специальное оборудование.

Монтаж делается довольно легко и чаще всего не требует применения специальных инструментов. Алюминий считается достаточно стойким материалом, поэтому хорошо переносит воздействие агрессивных веществ и не поддается коррозии. Он является экологически безопасным, что также можно отнести к неоспоримым плюсам. При этом изделия из него очень легкие.

Что касается недостатков, нужно отметить следующие моменты. Бесспорно, в сравнении с медью или сталью алюминий является менее прочным материалом. Его не следует применять, если на конструкцию предполагается влияние сильных и продолжительных механических нагрузок. Также от его использования стоит отказаться, если планируется использование агрессивных материалов. При этом, к примеру, алюминиевую тяговую заклепку можно использовать в условиях негативного воздействия окружающей среды.

Если материалы скрепляются с помощью алюминиевых метизов, следует проконтролировать, чтобы изоляция поверхностей была сделана максимально тщательно. Это поможет металлам избежать контакта друг с другом. Использовать в таком случае лучше всего резину или медь.

Советы по выбору

Так как на рынке представлен широкий ассортимент крепежного материала, потребителю не всегда легко выбрать идеальный для себя вариант. Иногда у мастеров возникают вопросы, как подобрать заклепки по толщине скрепляемого материала, отдать предпочтение полым, с полукруглой головкой или декоративным товарам. Для того чтобы сделать правильный выбор, стоит учитывать 3 главные параметра: длина, диаметр и материал изготовления товара.

Изначально внимание стоит уделить материалу, из которого изготовлены заклепки. Например, алюминиевые нельзя использовать с теми материалами, которые подвержены коррозии

Если необходимо фиксировать щитковое заземление или любой другой токопроводящий предмет, то в этом случае стоит купить латунные изделия.

Второй очень важный показатель для заклепок – это их длина. Фиксация слишком короткого элемента не даст хорошей прочности и надежности соединения. А большая длина стержня повлечет за собой неаккуратность закрепления поверхностей. Идеальной покупкой будет заклепка, которая в длину превышает совокупность поверхностей на 20 процентов.

Не стоит обходить вниманием и диаметр заклепки и отверстия, что проделано для монтажа. При значительной разнице показателей получится плохая плотность заполнения и минимальный показатель трения

При таком ненадежном крепеже заклепки вырываются даже при малой нагрузке. На долговечность использования метиза оказывает влияние среда использования, а также правильность подбора.

Заклепки алюминиевые с полукруглой головкой ГОСТ 10299-80 вес 1 шт в гр. таб. 2

Длина, мм	Диаметр заклепки, мм
14	16	18	20	22	21	30	36
20	13,923	18,985
22	14,785	20,110
24	15,643	21,235
26	16,504	22,357
28	17,366	23,482	30,641
30	18,224	24,607	32,065
32	19,085	25,728	33,485
34	19,947	26,853	34,909	44,215
36	20,805	27,978	36,348	45,960
38	21,666	29,099	37,750	47,704	61,018
40	22,528	30,224	39,160	49,484	63,119	80,527
42	23,386	31,349	40,584	51,228	68,459	83,055
45	24,678	33,037	42,720	53,863	71,627	86,864
48	25,970	34,721	44,856	56,497	73,763	90,638
50	26,828	35,849	46,280	58,242	75,864	93,201
52	27,690	36,953	47,704	60,022	79,068	95,728
55	28,978	38,662	49,840	62,656	82,272	99,502	164,721	256,213
58	30,271	40,335	51,976	65,255	84,372	103,454	171,414	264,757
60	31,132	41,474	53,400	67,035	89,676	105,839	174,618	270,453
65	33,282	44,286	56,960	71,414	95,016	112,140	184,479	284,658
70	35,433	47,063	60,520	75,828	100,321	118,477	194,376	298,898
75	37,594	49,876	64,080	80,207	105,625	124,778	204,237	313,102
80	39,730	52,688	67,640	84,586	110,930	131,115	214,134	327,378
85	41,901	55,500	71,200	89,000	116,234	137,416	223,995	341,546
90	44,037	58,313	74,760	93,379	121,574	143,753	233,892	355,786
95	46,173	61,125	78,320	97,758	126,878	150,090	243,753	369,991
100	48,345	63,938	81,880	102,172	137,487	156,391	253,614	384,231
110	52,652	69,562	89,000	110,930	148,132	169,029	274,084	412,675
120	56,960	75,187	96,120	119,723	158,740	181,667	293,130	441,120
130	61,232	80,776	103,240	128,480	169,349	194,305	312,888	469,564
140	65,540	86,415	110,360	137,274	179,994	206,978	332,646	498,008
150	146,031	190,674	219,616	352,404	526,453
160	154,824	201,247	232,254	372,162	554,897
170	211,856	244,892	391,920	583,342
180	257,530	411,643	611,786

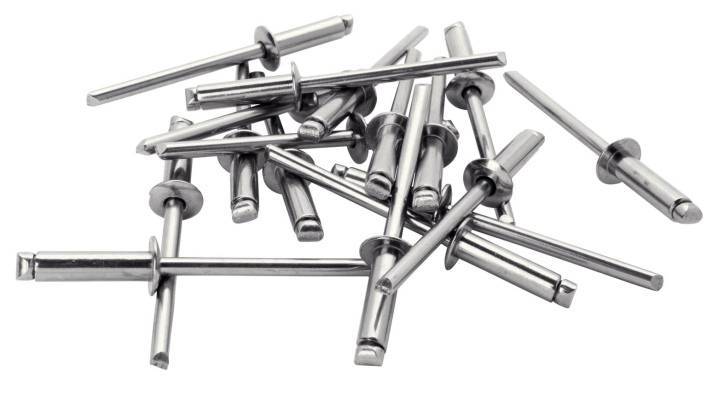

Расходные материалы

Металл, из которого изготавливаются заклепки – зависит от материала соединяемых заготовок. Это может быть сталь, нержавейка, медь, алюминий. Речь идет о материале втулки. Вытяжной стержень изготавливается из стали. Чаще всего применяются алюминиевые втулки. Легкий металл легко деформируется при установке, и не подвержен коррозии.

Размеры клепок для заклепочника следует тщательно подбирать под толщину материала и прочностные требования к соединению. Как правило, вытяжные заклепки не подвергаются силовому воздействию, то есть они предназначены для соединения деталей, которые не будут находиться под нагрузкой. Поэтому диаметр подбирается минимально возможный, для обеспечения прочности.

На иллюстрации видны основные размеры, которые необходимо учитывать перед покупкой.

К тому же проверьте, подходит ли набор головок вашего инструмента под диаметр клепок. От диаметра тела заклепки зависит прочность соединения. Однако злоупотреблять его величиной не стоит. Слишком крупные отверстия снижают прочность самой заготовки, да и выглядят не эстетично.

Следующий важный размер – длина тела заклепки. Слишком много металла, торчащего над соединяемыми заготовками – не только занимают место, но и снижают прочность соединения. Согласно установившейся практике – длина расклепываемой части не должна превышать 1-1,5 диаметра заклепки. Тогда соединение получается прочным и красивым.

ВАЖНО! Длина головки сердечника не учитывается при определении общего размера. Размер и длина сердечника в принципе не имеют значения

Главное – совместимость с головками инструмента. Общая длина тела заклепки, может быть какой угодно. Возможно, вам понадобится соединить достаточно толстые половинки

Размер и длина сердечника в принципе не имеют значения. Главное – совместимость с головками инструмента. Общая длина тела заклепки, может быть какой угодно. Возможно, вам понадобится соединить достаточно толстые половинки.

ВАЖНО! Длина расклепываемой части заклепки, не связана с общей ее длиной. Как правильно ставить заклепки

Как правильно ставить заклепки

Необходимо надежно зафиксировать соединяемые заготовки. Иногда полезно воспользоваться магнитом;
Просверлить отверстие, немного превышающее диаметр тела заклепки. Например, для клепки 4,8 мм – достаточно отверстия 5 мм;

ВАЖНО! Если заклепка без потайного бортика – зенковка отверстия не производится. ВАЖНО! Нельзя оставлять стержень в заклепке, и отламывать его дополнительным инструментом

Это свидетельствует о неправильно выполненном процессе

Установить расходник в отверстие, не смещая заготовки, друг относительно друга;
Накрутить на инструмент головку, соответствующую диаметру стержня;
Насадить заклепочник до самого бортика, и произвести сжатие рукояток. На коротких клепках возможен отрыв стержня с первого подхода. Если этого не произошло – снова насадите головку до бортика и повторите сжатие. Возможно, надо будет сделать несколько подходов. Это нормально;

ВАЖНО! Нельзя оставлять стержень в заклепке, и отламывать его дополнительным инструментом. Это свидетельствует о неправильно выполненном процессе

Стержень может застрять в цанговой втулке. Его можно выбить выколоткой, или же достать, разобрав цанговый механизм.

Применение инструмента

Вытяжной заклепочник применяется для соединения любых материалов, не требующего высокой надежности;
При соединении мягких заготовок – например пластика, под втулку подкладывают металлические шайбы;
Если соединение будет шарнирным – в отверстие устанавливается втулка, по обе стороны ставятся шайбы, затем крепится заклепка;
Можно производить работы в случаях, когда тыльная сторона соединения недоступна в принципе. Например, если необходимо приклепать деталь к профилированной трубе.

Обзор видов

Развитие ручных механических заклепочников шло по нескольким основным направлениям, общим оставалась необходимость приложения физических усилий на силовой механизм для формирования прочного соединения.

По используемому виду заклепок

Эволюция заклепочников шла параллельно с эволюцией заклепок, это привело к появлению принципиально различных инструментов. Традиционно заклепки изготавливаются из стали, меди или алюминия. Применение различных металлов требует разных усилий и разной конструкции клепальников. Соединение простыми медными или алюминиевыми заклепками можно было производить при помощи молотка, то же можно было проделать и со стальными заклепками. Однако в условиях домашней мастерской или гаража нередко такая, на первый взгляд простая операция, оказывалась почти неосуществимой.

Другое дело – применение стальных вытяжных заклепок. Для вытяжных заклепок вполне достаточно ручного механического заклепочника. Развитие рычажно-храпового механизма позволило разработать инструмент и для стальных заклепок. Несколько отличается инструмент для резьбовых заклепок. Работа с таким устройством, в отличие от вытяжных клепальников, занимает больше времени, однако, соединение получается боле прочным.

По количеству рукояток

Ручные заклепочники разделились на так называемые двуручные и одноручные, в зависимости от того, сколько рук задействованы при выполнении операции. Двуручный клепальник дает весьма значительное усилие. Такой инструмент может применяться для длительной работы, так как достаточно равномерно распределяет нагрузку, а благодаря длинным рукояткам и рычажному механизму, позволяет обойтись относительно небольшими физическими усилиями

Некоторые модели для установки пустотелых заклепок снабжаются специальным контейнером для сбора обломленных штырей, что особенно важно при выполнении промышленного объема работ. Однако у данной разновидности инструмента есть и недостаток, с его помощью можно работать лишь, обеспечив свободный доступ к месту соединения

Эту проблему позволяет решить одноручный клепальник – так называемый «пистолет». Усилие на храповой механизм передается от одной руки, путем сжатия подвижно и неподвижной рукояток. При установке тонких и коротких клепок бывает достаточно одного движения, однако, чаще все же приходится проделать несколько сжатий рукояток до того, как заклепка завальцуется, а штырь обломится. Такой инструмент может применяться для установки небольшого количества заклепок, так как длина рукояток все же требует довольно большого физического усилия.

Однако небольшие габариты позволяют использовать одноручный инструмент там, где двуручный невозможно разместить. Кроме этого, некоторые модели снабжены поворотной головкой, что значительно расширяет диапазон их применения. Большинство моделей имеют усиленный корпус, неподвижно соединенный с одной из рукояток, это позволяет успешно использовать инструмент на протяжении многих лет. Профессионалы имеют в своем арсенале как двуручный, так и одноручный инструменты, позволяющие быстро и эффективно производить клепку любых деталей и материалов.

Отдельный вид представляет клепальник «гармошка», он же «лягушка». Его также можно отнести к одноручным инструментам. Усилие на механизм передается от сжимаемой рычажной системы. С помощью такого клепальника можно довольно эффективно применять клепки большого диаметра.

Название сайта!

Для клепки с использованием трубки: вставьте расширитель в один кончик трубки. Молотком для чеканки слегка ударьте по расширителю. Переверните скрепленные детали, вставьте расширитель в другой кончик трубки и снова слегка ударьте по нему молотком. Повторяйте всю последовательность действий, как и при проволочной клепке, пока не увидите, что трубку уже нельзя вынуть из отверстий

Затем осторожно ударьте несколько раз прямо по трубке круглым бойком молотка для чеканки. Заклепка готова!

Соединительные кольца, изготовленные из проволоки, скрепляют отдельные элементы украшения. Одновременно они становятся частью дизайна, как, например, в браслете Игра красок. В ожерелье Колокольчики блестящие медные соединительные кольца, помимо своей функциональной роли, обеспечивают интересный контраст материала и цвета.

В продаже можно найти готовые соединительные кольца, но вы легко сумеете сделать их сами из проволоки любой толщины. Такие кольца можно разомкнуть и снова замкнуть плоскогубцами, что и позволяет использовать их в качестве соединительных элементов.

Кольца Знаки верности. 2002.

Обертки и коробки от шоколадных конфет. Каждое по 5,4 х 4,4 х 4,4 см

Брошь Антика. 2005

Бумага, серебро, литье. 3 х 2,7 х 1,5 см

Ожерелье Лилии. 2003

Бумага, серебро, аметист, жемчуг. 5,5x45x2,5 см

Самодельные заклепки

Рис. 2, Приспособление для изготовления заклепок (а.) и способ формовки углубления в обжимке (б): 1 ≈ обжимка: 2 ≈ заготовка заклепки; 3 ≈ пластина; 4 ≈ стольная плита; 5 ≈ стальной шарик.

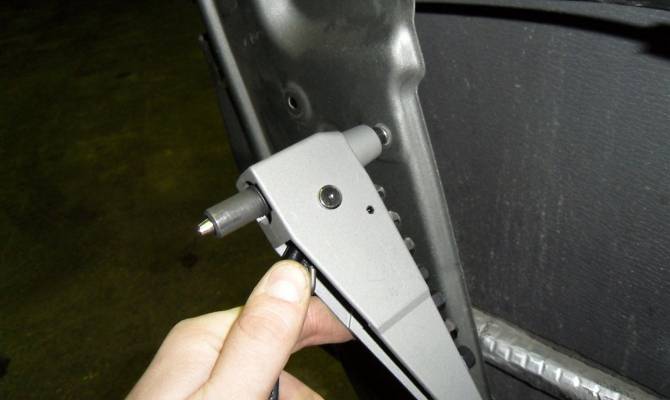

Заклепочник ручной: как пользоваться

Пользоваться ручными инструментами несложно, для этого не нужно приобретать специальные навыки. Правильно приобретенный механизм сделает эту работу качественно и быстро. Цена при покупке инструмента не должна играть большую роль, главное, выбрать модель хорошего качества. Это позволит не беспокоиться о плотности соединения и о выходе инструмента из строя.

Нужно только правильно просверлить отверстия, чтобы диаметр в точности совпадал с диаметром самой заклепки. Саму работу заклепочника мы уже подробно описали выше. После работы останется лишь обработать обратную расплющенную сторону заклепки, то есть удалить кусачками образовавшиеся излишки.

Преимущества и недостатки

Высокий потребительский спрос на вытяжные заклёпки обусловлен рядом неоспоримых достоинств этих метизов.

Простота установки обусловлена необходимостью доступа к соединению только с лицевой стороны. Это выгодно отличает данные метизы от резьбовых гаек, для монтажа которых нужен доступ с обеих сторон. Кроме того, крепления с резьбой имеют свойство со временем откручиваться и ослаблять соединение.
Низкая стоимость вытяжных заклёпок позволяет сформировать надёжное и долговечное крепление, не экономя при этом на материале.

Широкий сортамент типоразмеров значительно облегчает выбор крепёжных элементов.
Способность соединять разные по структуре и свойствам материалы значительно расширяет сферу применения метизов.
Высокая прочность и долговечность соединения. При соблюдении правил установки и бережной эксплуатации срок службы заклёпок равен, а иногда и превышает срок службы скрепляемых деталей.

К недостаткам относят необходимость предварительного засверливания, неразборность соединения и приложение существенных усилий при клепании ручным способом. Кроме того, модели имеют одноразовое предназначение и не могут использоваться повторно.

Основные свойства

Заклепка считается тем видом соединения, которое характеризуется большей надежностью, нежели шурупы и винты. А также данное приспособление занимает минимальный объем пространства и после использования практически незаметно. Заклепки имеют малый вес и обычно применяются в том случае, когда рассоединение поверхностей не планируется. Наиболее часто клепку применяют там, где сварка по каким-либо причинам невозможна или нужно соединить несвариваемые поверхности.

Клепать можно не только металлы, но и тканевые изделия, всевозможные аксессуары. А также потребители говорят о том, что винт, болт и гайка может со временем ослабнуть, чего не скажешь о заклепке. Она имеет свойство плотно засаживаться и даже при повреждении металла не выходит обратно.

Из какого материала должна быть заклепка

Заклепки обычно берут из того же материала, что и соединяемые детали — это позволяет избежать электрохимической коррозии

Обращают внимание и на прочностные характеристики. Но, как правило, при соединении алюминиевых деталей, прочности алюминиевых метизов достаточно

Вообще, заклепки делают из таких металлов:

сталь:
- обычная — марок Ст2, Ст3, Ст10;
- коррозионностойкая Х18Н9Т;
- оцинкованная;
  Можно растеряться))
- легированная (нержавеющая) — 9Г2, 304, 316.
медь МТ и М3;
алюминиевые сплавы (чаще АД1, Д18);
алюминиево-магниевые (AlMg2,5; AlMg5; AlMg3),
латунь (Л63).

При соединении медных деталей допустима установка латуни и меди. Алюминий соединяют алюминиевыми сплавами. Стальные листы — соответствующими марками стальных заклепок. Есть также смешанные метизы — из двух разных металлов (химически не конфликтующих). Чаще всего встречаются алюминиево-стальные.

Для установки фасадных элементов, откосов, отливов, металлочерепицы и профлиста, используются обычно вытяжные заклепки из оцинкованной окрашенной стали. Окраска — в тон с деталями.

Принцип работы

Как пользоваться заклепочником — пожалуй, самый важный вопрос, который интересует мастера. Для того чтобы создать надежное соединение, во время его выполнения необходимо придерживаться следующего алгоритма действий:

Подготовка поверхности.
Нанесение разметки и сверление отверстий.
Монтаж крепежа.

На первом этапе необходимо хорошо выровнять поверхности, чтобы можно было обеспечить максимально плотный контакт между деталями.

Приступая к сверлению отверстий, необходимо следить за тем, чтобы они располагались строго по одной линии. Для надлежащего выполнения этой операции поверхности рекомендуется расположить на ровной плоскости, например, деревянной заготовке, к которой их следует зафиксировать. После этого переходят к нанесению мест расположения будущих отверстий. Далее, начинают проделывать отверстия, следя за тем, чтобы на каждой детали они располагались точно в обозначенных местах.

Важной задачей является обеспечить соответствие размера отверстия требуемым параметрам. Для этого рекомендуется брать сверло чуть большего диаметра

К примеру, если вы создаете отверстие диаметром 3,8 мм, вам следует использовать сверло диаметром 4 мм.

Когда отверстия будут готовы, обязательно «примерьте» подготовленные крепежные элементы. Если всё сделано правильно, то голова заклепки будет плотно примыкать к поверхности в области кромки отверстия и полностью его закрывать.

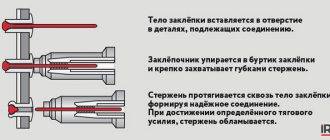

На заключительном этапе устанавливают заклепки, придерживаясь следующего порядка:

Сперва цилиндрическое тело заклепки нужно поместить в проделанное отверстие соединяемых элементов.
С помощью заклепочника нужно захватить проходящий через все тело стержень, причём он должен быть зафиксирован губами или клепальной головкой инструмента непосредственно у основания головки цилиндра.
Оказывая необходимое усилие на стержень, его нужно вытянуть через тело заклёпки, одновременно расширяя его шляпкой и деформируя конец цилиндра. В итоге у вас должно появиться обратная широкая часть заклепки на внутренней части соединяемых элементов.
Подобрав необходимое усилие для заклепочника, детали надежно соединяются, после чего вам останется только отломать выступающие части вытянутого стержня.

В большинстве случаев при использовании ручного заклепочника приходится несколько раз нажимать на рычаг, чтобы добиться необходимого результата. После соединения элементов по одну его сторону будет располагаться головка тела заклепки, а по другую — расплющенный конец цилиндра, выглядящий как группа лепестков.
