Чугунная топка для камина (48 фото): устройство и монтаж топки из России своими руками

Оформление

Как правило, покупные каминные топки смотрятся стильно и вы не раз их видели в саунах или банях. Однако если речь заходит про обустройство под общий интерьер комнаты, то не каждая чугунная топка может вписаться в дизайн помещения. Чтобы исправить ситуацию потребуется облицовка топки.

Для тех, кто хочет сэкономить существует гипсокартон. Это самый дешевый вариант для облицовки камина. Несмотря на невысокую цену, такие изделия интересно смотрятся внешне. На сегодняшний день существует множество решений в обустройстве каминной топки, выбор которой зависит от общего интерьера помещения, финансовых возможностей и вкуса домочадцев.

Основные правила монтажа камина с воздушным отоплением

Вентилятор для камина лучше всего устанавливать в подсобном помещении. Во-первых, это позволит не нарушать эстетику интерьеру, а во-вторых, снизит порог шума, создаваемый работающим прибором.

Чтобы избежать шума при работе камина, выбирайте диаметр трубы с круглым сечением. Для эффективной работы такой системы отопления, в каждой комнате должно находиться вентиляционное отверстие с решеткой. Поэтому проектировка должна происходить на этапе строительства дома, иначе потребуется очень много сил и времени, чтобы обустроить воздушный камин в доме.

Анемостаты или закрытые диффузоры помогают осуществлять прогревание комнаты со всех сторон. Форма диффузора может быть круглой и квадратной, на функциональность работы системы это никак не влияет.

Диффузор

Система отопления с воздушным камином подходит для всего дома, кроме комнат, где предусмотрена отдельная вентиляция: ванная, туалет, кухня. Если опустить этот фактор, то в доме может быть нарушена система циркуляции теплого воздуха.

Конвекционная камера камина изготавливается из гипсокартона, а каркас выполняется из оцинкованного профиля.

Для предотвращения попадания жара в потолок, необходимо предусмотреть отсечку.

Термоотсечка под потолком

Это обеспечивает равномерное давление, вентиляцию в системе и максимальную пожаробезопасность, помогая предотвратить возгорание. Для этого, отопление воздушным камином должно учитывать определенные меры безопасности не только во время эксплуатации, но и на стадии возведения агрегата.

Давайте остановимся на ключевых моментах обустройства:

Каминная топка должна стоять на прочной подставке, выполненной из кирпича.
Фундамент под камин должен быть отделен от основного фундамента дома.
Система должна быть закрыта гипсокартонными листами.
Воздуховоды должны быть разведены по всему дому.
Узел воздуховодов необходимо расположить в техническом помещении.

Давайте рассмотрим основные достоинства кожуха для воздушного камина:

Повышение КПД. Если сравнивать с обычным камином, который дает КПД 30-40 %, то воздушное отопление повышает производительность до 80-85% в зависимости от системы обустройства каналов и труб.
Снижается расход топлива на 20 %. Даже после полного затухания твердого топлива, теплый воздух продолжает перемещаться по помещению.
Использование горячего дыма. Если в стандартной системе отопления дома камином, дымоотводящая труба используется только в качестве отвода продуктов сгорания, то здесь металлический кожух осуществляет дополнительный нагрев помещения, отдавая теплый воздух в помещение.
Максимальная температура газа при сгорании составляет 170С. Согласитесь, что это весьма не рационально не использовать этот ресурс? Специальный воздуховод, которым оснащают воздушный камин, обеспечивает циркуляцию горячего воздуха по дому.

Видео. Отопление дома с помощью воздушного камина

Перечисленные преимущества подобной системы отопления очень красноречиво говорят о необходимости реализации данного проекта.

Камин с чугунной топкой своими руками – фото

1. Сначала возле стены намечают контуры будущего камина и с помощью регулируемых ножек выставляют горизонтальное и вертикальное положение чугунной топки-вставки.

2. В качестве основания камина можно использовать блоки из газобетона. Их укладывают на подушку из раствора.

3. Специальный жаропрочный герметик наносят в месте стыка с трубой дымохода. При нанесении кислотосодержащей…

4. …массы необходимо использовать защитные перчатки. Теперь надевают дымовую трубу. Примерно через час герметик подсыхает.

5. Небольшой зазор между дымовой трубой камина и патрубком дымохода в стене просто заделывают уплотнительным асбошнуром.

6. При прокладке дымохода следует избегать образования прямых углов. Теперь оценить правильность всех подключений должен специалист по пожарной безопасности.

7. После высыхания герметика можно провести пробную топку

Безусловно, нужно обратить внимание на наличие неплотностей в камине и соединениях

8.Теперь по ранее намеченному плану укладывают газобетонные блоки. Они хорошо подходят для данной цели, так как их легко резать точно в размер.

9. Позади топки к стене крепят изоляционный мат с теплоотражающим экраном. Эта деталь обычно продаётся вместе с топкой.

10. На увлажнённое основание из газобетонных блоков начинают укладывать клинкерный кирпич. Резать его можно болгаркой с алмазным диском.

11. Для устройства каминной полки может потребоваться опорная поверхность над топкой. Каркас сваривают из уголков и при монтаже подпирают временной стойкой.

12. Ограждающую дымоход камина стенку также можно выложить из газобетонных блоков. Их можно просто резать ножовкой.

13. Непосредственно под топкой нужно вмонтировать решётку для забора холодного воздуха. Эта деталь обычно входит в комплект топки.

14. Здесь в стене вырубают штроб для крепления опорной стальной конструкции, которая держит каминную полку и верхнюю часть над топкой-вставкой.

15. Кирпичи, формирующие каминную полку, кладут на раствор на ребро, также как и на скамье для сидения. Проверяют горизонтальность положения.

16. Прежде чем выкладывать ограждающую стенку дальше вверх, нужно закрепить продухи (решётки выхода тёплого воздуха, здесь их две) с помощью специального клея.

17. Согласно правилам, верхняя кромка решётки должна быть на уровне нижней кромки перекрытия. Оставшуюся часть дымовой трубы изолируют с помощью блоков и минеральной ваты.

18. Ограждающую стенку готовят к оштукатуриванию, шпаклюя небольшие изъяны, трещины и разглаживая поверхность.

19. Облицовка дымохода не должна доходить до самого потолка. Для тёплого воздуха нужно предусмотреть выход ещё и в самой высокой точке.

Общие сведения

Перед установкой отопительного оборудования необходимо ознакомиться со всеми особенностями этого процесса. Высокая производительность топки, установленной своими руками, требует:

Хорошо работающего дымоотвода;
Качественного топлива;
Правильного использования топки.

Сечение дымовых каналов

Дымоход отвечает за отведение летучих продуктов горения в окружающую среду и всасывание кислорода – основного элемента, без которого горение, как химическая реакция, невозможна. На параметры тяги влияет высота дымохода и отсутствие дефектов (трещин, некачественной теплоизоляции, плохо прилегающей дверки и т. д.).

Современные топки делятся на два типа:

Открытые печки предназначены в первую очередь для декоративных целей. Устанавливаются непосредственно в стену камина на специальные крепежи, и не отличаются высоким обогревательными характеристиками – большая часть тепла и энергии улетучивается через дымоотвод;
Закрытые печки отличаются компактными размерами, простым процессом сборки и контроля горения, а также высокой производительностью. Закрытая печка может быть чугунной или из нержавеющей черной стали. Закрытые печки хорошо справляются с отоплением дома.

Топочная камера своими руками

Металлическая каминная топка своими руками может быть изготовлена даже в том случае, если вы ранее не занимались сборкой подобных конструкций. В том чтобы данный процесс был проделан безошибочно, поможет следующая инструкция.

Подготовительный процесс:

Выбранный участок перед началом установки и монтажа необходимо герметизировать и изолировать специальными огнеупорными материалами (стены и пол);
Лучшие отделочные материалы как для напольного, так и настенного покрытия – это кирпич, природный и искусственный камень, керамическая плитка;

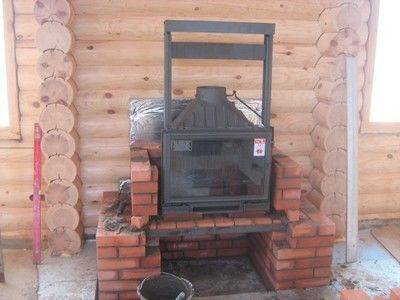

Примерка топочной камеры к частично собранному кирпичному порталу

Присоединение дымохода к очагу

Пошаговое руководство сборки кирпичного обрамления

В целях создания дополнительной безопасной эксплуатации топочной камеры, необходимо устелить на напольное покрытие лист, сделанный из качественного металла и хорошо закрепить его;
Пол и перекрытие должны иметь между собой дополнительную изоляцию. Это может быть базальтовая вата, которая хорошо выдерживает температуры до 600-800 градусов;
Топочная камера должна иметь закруглённые очертания (кладка с каждым рядом должна постепенно уменьшаться);
Раствор используемый для сцепления кирпича удаляется простой губкой;
Для того чтобы очаг в таком кирпичом обрамлении имел достаточную мощность и хорошую теплопроводность, боковины должны иметь толщину 5-7 сантиметров, а задняя часть 8-10;
После установки в обрамление металлической топки (для классического дровяного варианта), необходимо соединить её с дымоходом специальными хомутами. Все стыки и соединения запениваются специальными герметиками.

Изготовление топочной камеры:

Если у вас недостаточно опыта работы с металлом и нет подходящего профессионального инструмента, лучше всего доверить данный процесс профессионалу или просто купить уже готовую модель;
Закрытые топочные камеры требуют установки дополнительной герметизации напольной поверхности теплоизоляционными материалами;
За основу возьмите строительные металлические уголки. С их помощью необходимо собрать раму, имеющую прямоугольный тип. Для дополнительного удобства и устойчивости заранее предусмотрите наличие ножек. Произведите закрепление конструкции к подготовленному кирпичному порталу;
Используя листы металла, выполните сборку ящика аналогичной прямоугольной формы. Данный элемент будет исполнять роль топочной камеры и отсека в котором будут храниться дрова. Конструкция должна иметь не менее двух слоёв- стенок. Это сделает её более надёжной и мощной;
Устанавливаем и закрепляем дверцу. Для открытых очагов можно обойтись простой кованой решёткой, купить которую можно в специализированном магазине или сделать на заказ;
Для создания дымохода используются круглые блоки или трубы. Для стыковки и скрепления элементов между собой используются раструбы, а швы и стыки дополнительно герметизируются. Для выполнения переходов и изгибов применяется специальное колено. Дымоход дополнительно фиксируется к стенам хомутами или кронштейнами;
Каждый узел проходящий через перекрытия, необходимо дополнительно изолировать стекловатой или картоном.

Профессиональные чертежи одной из возможных вариаций сборки

Чертёж камина мета для ознакомления с моделью

Чертежи одной из вариаций для самостоятельного изготовления

Профессиональная сборка чугунного камина

Монтаж чугунной топочной камеры на этапе ремонта и строительства: самый удобный и простой вариант

Установленный в кирпичный портал металлический очаг

Для визуального ознакомления с примерами сборки очага, рекомендуем просмотреть фото готовых проектов.

Топки чугунные для каминов имеют более высокую эффективность и мощность, однако отличаются своим большим весом, в то время как металлическое имеют более оригинальный и разнообразный дизайн, небольшой вес, но менее долговечны и имеют среднюю мощность. Для того чтобы выбрать подходящий вариант постарайтесь решить, какие характеристики и особенности для вас играют более важную роль!

Дровяной вариант

Камины, которые в качестве топлива используют дрова, устанавливаются только в частном или в загородном доме. В квартире его установить невозможно по нескольким причинам. Полы и перекрытия не могут выдержать большую массу кирпичного каркаса, поэтому требуется фундамент. Дымоход должен проходить сквозь верхние квартиры, а на это никто из соседей не согласится. Службы пожарного надзора никогда не дадут разрешения на ввод в эксплуатацию, мотивируя это слишком большой степенью опасности.

Дровяной камин по своему устройству максимально близок к старинным очагам, которые применялись многими народами. Его каркас выполнен из огнеупорного кирпича и имеет несколько частей.

Современная конструкция из кирпича

Фундамент является основой. На него приходится вся нагрузка от массы, которая в совокупности составляет несколько тонн. Фундамент для камина следует строить при возведении дома, но он категорически не должен быть связан с основным фундаментом. Эти работы можно провести и в готовом жилище, но тогда придется демонтировать напольное покрытие.
Зольник представлен в виде коробки или ниши с дверцей. В нем скапливаются нелетучие продукты сгорания дров – зола. Однако на этом его функция не окончена. Через зольник в топку поступает воздух, содержащий кислород для горения.
В топке камина происходит сгорание дров. По причине высокой температуры стенки топки обкладываются огнеупорным кирпичом. Материал, из которого изготовлен кирпич, должен обладать хорошей теплопроводностью. Выделенное тепло частично уходит вместе с дымом в дымоход, но основная его часть должна быть отведена для обогрева комнаты. Задача, заключающаяся в повышении КПД камина, приводит к некоторым конструктивным изменениям в устройстве топки. Так, дверца, которая плотно закрывает камеру, превращает открытую топку в закрытую, что способствует большему количеству выделенной энергии. Для предотвращения попадания холодного воздуха в зону сгорания топлива монтируется дымовой зуб внутри камеры.
Дымоход дровяного камина сложен из кирпича. Для эффективности работы часто канал дымохода приходится устраивать в виде лабиринта. Такое устройство уже называется печь камин. Правильно сконструированный дымоход обеспечит нормальную тягу, без которой удаление дыма и углекислого газа просто невозможно.

Вариант № 2. Сборка заводского комплекта

Заводские комплекты собирать гораздо легче, как правило, там есть схема установки камина, где каждая деталь пронумерована и показано ее конкретное место. Но есть тонкости, о которых инструкция умалчивает, мы же рассмотрим все пошагово.

Инструменты и материалы

Инструмента здесь нужно меньше:

Уровень строительный пузырьковый;
Гидроуровень;
Отвес, рулетка, карандаш;
Шпатель узкий;
Шпатель зубчатый (если планируется укладка плитки);
Перфоратор;
Молоток резиновый.
Шуруповерт.

В комплект для обустройства камина входит только сама топка и разборной корпус, монтажный набор нужно покупать отдельно, в частности вам понадобятся:

Саморезы и широкие шайбы к ним;
Дюбеля пластиковые под саморезы;
Мастика термостойкая;
Герметик термостойкий;
Плиты теплоизоляционные фольгированные 50 мм;
UD и CD профили под гипсокартон;
Лист гипсокартона;
2 декоративных решетки на вентиляционные окна.

Сборка комплекта

Иллюстрации	Рекомендации
	Вход в дымоходный канал. Детали сборных каминов чаще всего отливаются из гипса, вес конструкции относительно небольшой, поэтому такие камины часто устанавливают на верхних этажах коттеджей и врезают их в общий дымоход.
	Основание. Для обустройства основы здесь также используется керамогранит или напольная керамическая плитка. Укладываем на термостойкую мастику.
	Проверка комплектации. Перед тем как установить камин в доме, нужно проверить его комплектацию и целостность всех деталей. Для этого просто собираем конструкцию на сухую.
	Регулировка топки по уровню. В таких каминах топка, как правило, стоит на платформе. Для того чтобы выставить ее четко по горизонту на ножках платформы есть регулировочные болты.
	Клеим скотч. Если при монтаже блоков на пол мастика растечется и вы не уберете ее сразу, то потом соскрести ее будет проблематично. Поэтому для страховки я вначале собираю каркас на сухую и оклеиваю периметр блоков малярным скотчем, потом просто сорвем скотч и пол, останется чистым.
	Наносим мастику. Мастика наносится узким шпателем по центру контактной плоскости. Много накладывать не стоит.
	Установка блоков. Внутренние опорные блоки сначала нужно обвести карандашом по периметру, потом смазать мастикой и установить на то же место. Периметр наружных, лицевых блоков у нас уже оклеен малярным скотчем, здесь ничего отмечать не нужно.
	Проверка по уровню. Дальше блоки промазываются мастикой и собираются по номерам. Пока мастика не застыла, все элементы конструкции проверяются по уровню.
	Временная фиксация. Есть небольшая хитрость: мастика схватывается не сразу и чтобы после установки между блоками не появились щели, мы дополнительно фиксируем блоки малярным скотчем.
	Декоративная отделка. Как правило, корпус камина продается без наружной отделки, хозяева сами подбирают материал в зависимости от стиля интерьера. В данном случае мы использовали искусственный камень. Плитка кладется на ту же термостойкую мастику.
	Дымоходный короб. Этот вариант отличается только тем, что дымоход наплавлен в стену и нам, не нужно монтировать двухкамерный короб, достаточно одной камеры.

Какую систему отопления выбрать

Печь в деревянном доме может выполнять не только функцию основной отопительной системы. Другим, не менее важным ее назначением, является приготовление пищи. Соответственно, по типу своего использования печи имеют следующее разделение:

система отопления;
комбинированная система (отопление и варка).

Зачастую в домах используется второй вариант. Однако большинство владельцев загородных деревянных домов довольствуются установкой камина, который смотрится намного эстетичнее печи, но проиграет ей в практичности. Главным преимуществом камина является его экономичность, потому многие владельцы деревянных домов предпочитают совмещать печь с камином.

Не стоит забывать о безопасной эксплуатации системы отопления. Этот показатель во многом зависит от конструкции печи либо камина.

Для обустройства в деревянном доме хорошо подойдут следующие виды отопительных систем:

Классическая русская печь с лежанкой
. Несмотря на сложность монтажа, является идеальным вариантом.

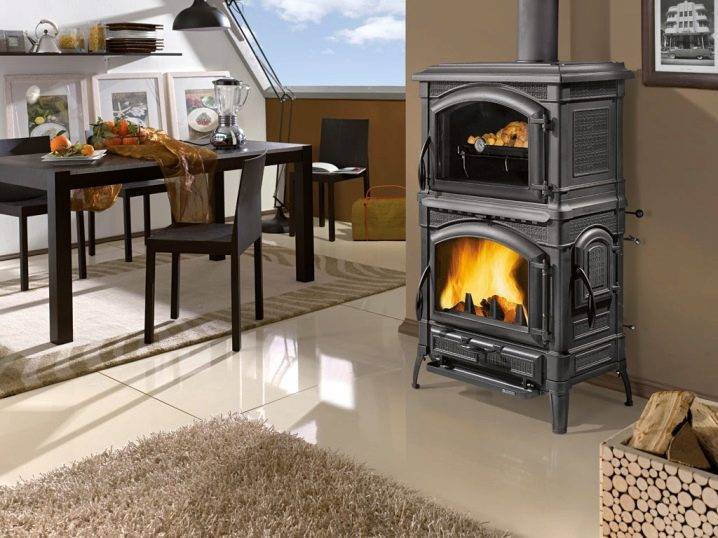

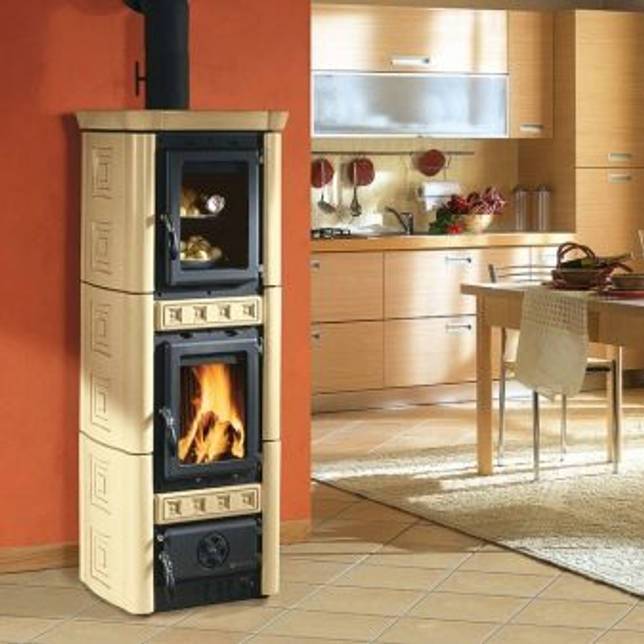

Декоративная печь-камин
хорошо украсит интерьер помещения. Является универсальным и безопасным источником тепла, благодаря наличию специального жаропрочного стекла, отделяющего огонь от жилой зоны.

Печь-камин оборудована стеклянными дверями – и на огонь приятно смотреть и искры не летят во все стороны Источник bauenhaus.com.ua

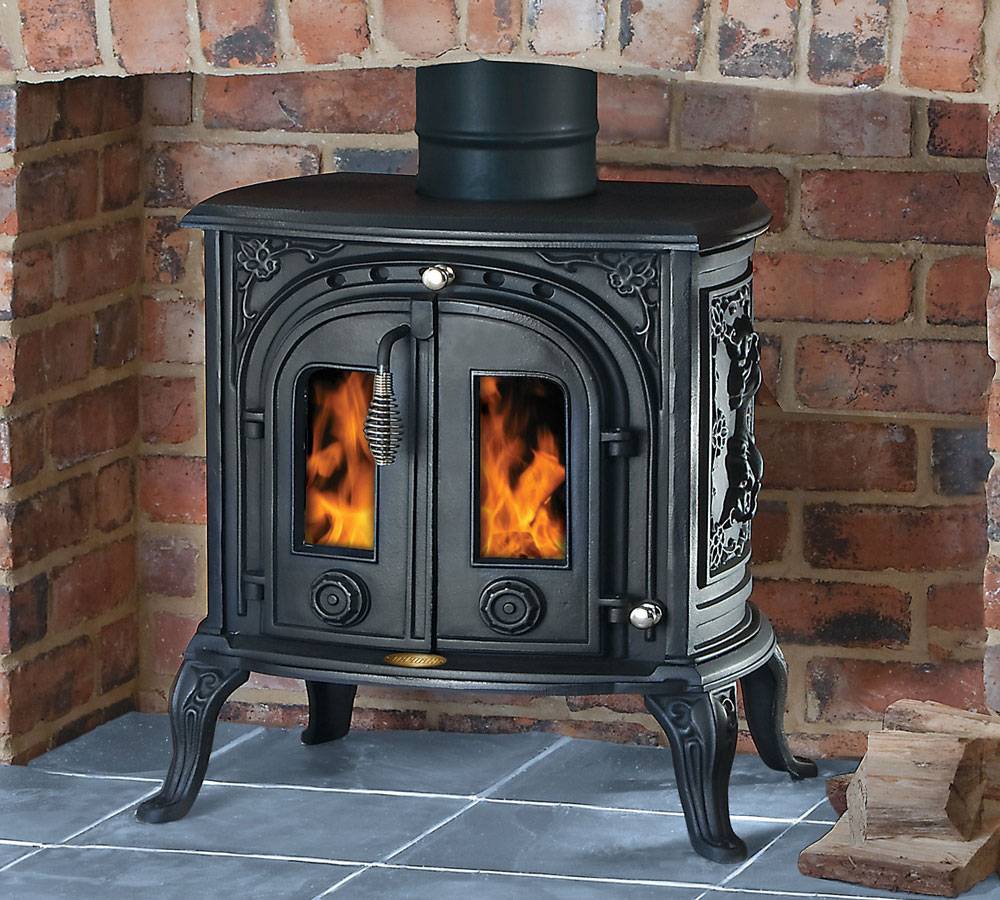

Массивная чугунная печьидеально впишется в интерьер любого помещения. Отличается многообразием моделей, простотой монтажа и высокой пожарной безопасностью.

Монтаж

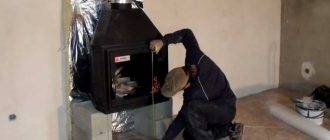

Монтаж чугунной каминной топки заключается в оборудовании термостойкого основания под камин, а также декоративную облицовку чугунной топки камина.

Процесс устройство основания под чугунную каминную топку условно можно разделить на несколько этапов:

выбор места для камина (камин должен располагаться как можно ближе к дымоходу);
поверхность пола должна быть выровнена;
сооружен гидроизоляционный слой, если полы деревянные, то дополнительно сооружается слой из теплоизоляционных материалов;
оборудована цементная стяжка с армированием (в качестве армирования можно использовать металлическую сетку);
когда стяжка наберет необходимую прочность, можно будет приступать к оборудованию подставки под камин (ее можно оборудовать из кирпича и пеноблоков, посредством специального клеевого состава или цементно-песчанного раствора, или приобрести готовую);
на подготовленное основание укладывается слой огнеупорного материала;
на основание устанавливается чугунная топка.

Самый популярный облицовочный материал, используемый для декоративной отделки каминов – кирпич. Кирпич хорошо аккумулирует тепло и долго не остывает.

Облицовка камина из кирпича значительно улучшит его эксплуатационный свойства и значительно улучшит его внешний вид. Облицовка чугунной топки камина кирпичом проводится на некотором отдалении от стенок топки, чтобы оставался зазор, а также необходимо ставить в ней несколько отверстий для беспрепятственного выхода нагретого воздуха.

Виды

Печи камины с чугунной топкой разделяют на:

камины с открытым очагом (традиционный вид камина) обладают большей эстетической привлекательностью;
камины с закрытым очагом (используется огнеупорное стекло) характеризуются более высоким уровнем безопасности, способностью обогреть большую площадь помещения, чем камины с открытым очагом, а также в них более экономно расходуется топливо.

Также камины закрытого типа дополнительно оснащены функцией дополнительного дожига газов, образующихся в процессе горения топлива.

В зависимости от конструкции камина, закрытые топки подразделяются:

на топки с прямым стеклом;
на топки с призматическим стеклом;
на топки с закругленным стеклом;
на топки с угловым стеклом;
на топки с двухсторонним стеклом;
на топки с трехсторонним стеклом;
а также, на топки с индивидуальным размером стекла.

На потребительском рынке все большую популярность обретают чугунные топки для каминов Российского производства. На сегодняшний день самые известные отечественные производители каминов (как открытого, так и закрытого типа), зарекомендовавшие себя как производителей качественной продукции: компании «Бавария», «Мета», «Интерьер».

На Российском рынке, большой модельный ряд чугунных топок для камина, предлагает Французский производитель каминов «Seguin».

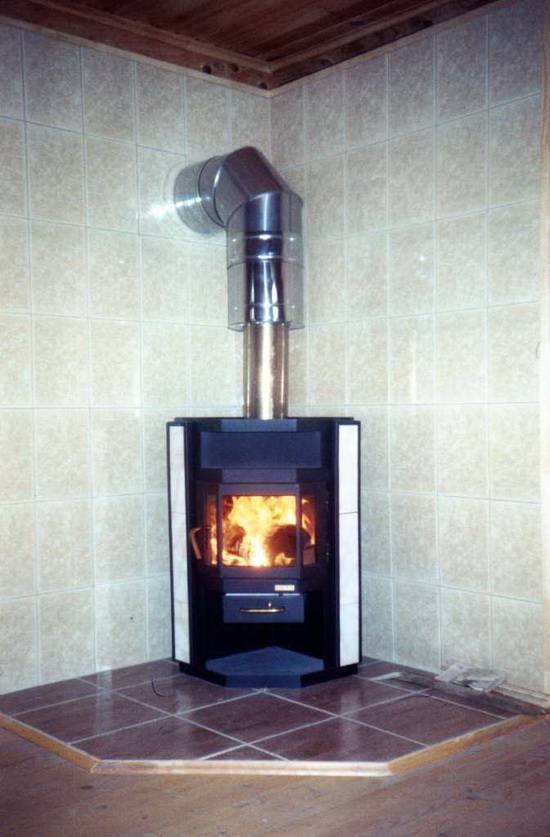

Угловая чугунная топка состоит из трех стен и характеризуется полукруглой или трапециевидной формой и компактными размерами, а также более высокой теплоотдачей, чем фронтальные камины.

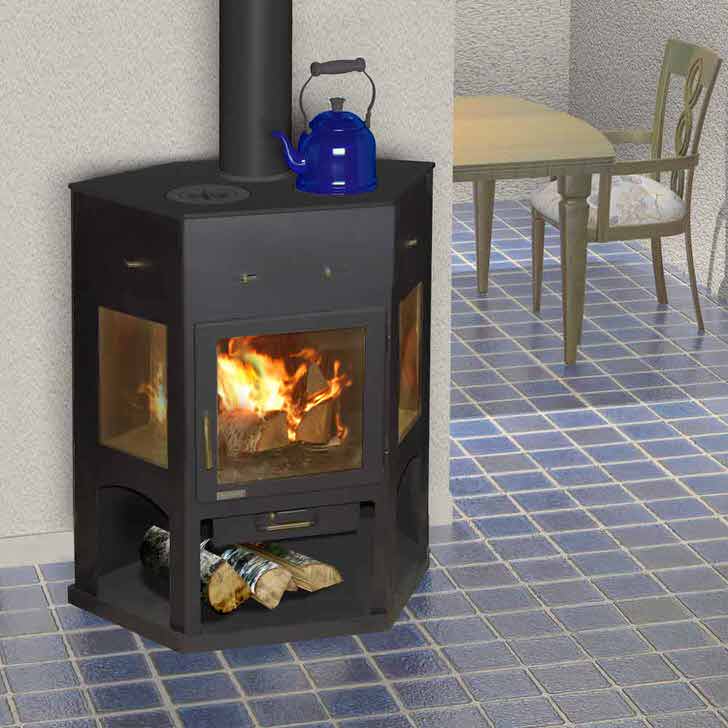

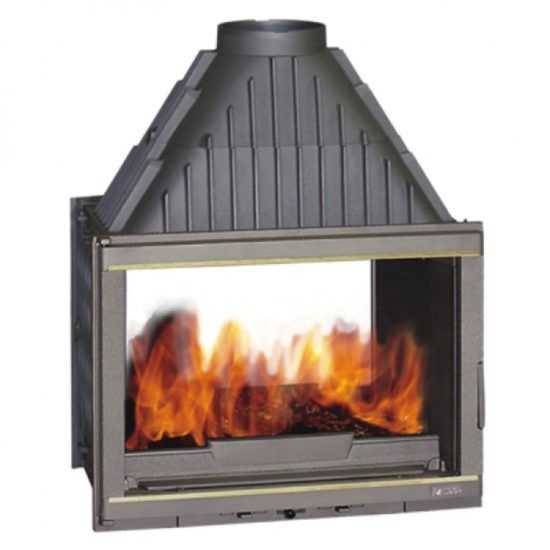

На снимке камин с закрытой топкой.

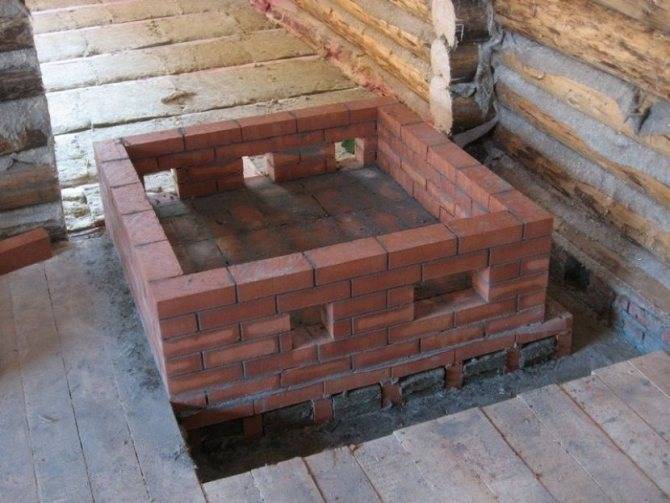

Типы и особенности печных фундаментов в каркасно-щитовых и деревянных домах

При обустройстве печей используются несколько разновидностей фундаментов, каждый из которых отличается особенностями своей конструкции. Перед тем, как определиться с типом фундамента под печное оборудование, необходимо учесть следующие факторы:

Окончательная цена монтажа
фундамента, которая состоит из затрат на приобретение материалов, подготовительных и строительных работ.
Конструкционные особенности
фундамента и тип грунта.
Расчет размеров фундамента
под печь, исходя из ее характеристик.

Помимо этого, строительство печей в деревянном доме может предусматривать возведение основания под них одновременно с общим фундаментом здания. Распространенными типами фундамента под печь либо камин считаются бетонный, сваи и столбы. Отметим, что большинство печей можно смонтировать непосредственно на полу. Для этого необходимо учесть все противопожарные требования и рекомендации изготовителя печи.

Чаще всего для установки камина или печи применяют бетонированный фундамент Источник vbanepar.ru

Чем отличаются дорогие чугунные каминные топки от дешевых

Качество металла выше.
Лучше подгонка частей. Например, люфт при закрывании дверей. В дешевых вариантах дверку надо приподнять, прижать. В дорогих закрывается легко.
Соединение деталей чугунных топок. В дешевых — герметик, затем затянуты винты в местах крепления. В дорогих проложены уплотнительные шнуры, затем затянуты винты. Шнур значительно дороже и надежнее.
Широкая каминная топка — новинка рынка
Степень герметизации стекла и дверок. Если в дешевых надо все тщательно отслеживать, в дорогих оно идет «по умолчанию».
Качественная футеровка.
Продуманная форма топки, более высокий КПД (80-85% вместо 60-75%).
Подача воздуха для горения с улицы. Причем для длительного горения он идет не через зольник (в дешевых моделях), а подается сверху. Поэтому в дорогих каминных топках часто нет зольника и чистить их надо раз в 1-2 недели, а не каждый день. Просто от дров остается небольшая кучка пепла. Нет углей и даже нет золы. Совсем небольшой мягкий остаток.
Внешний вид.

Вроде немного, но эти «мелочи» влияют на работу камина в большой степени. Если вам удастся найти бюджетную модель с хорошей герметизацией, можно будет ее смело брать. Если же нет, ищите в среднем ценовом диапазоне. Тут больше вероятность отыскать требуемое.

Установка печи

На подготовленное место ведется монтаж печи. Оборудование поступает с документацией и необходимыми деталями для установки. Основную сложность представляет поэтапное формирование дымохода:
Направление трубы может быть горизонтальное или вертикальное. Выход идет через стену или потолок.
Применяются двустенные трубы, между которыми должна быть проложена базальтовая вата. Ведется сборка системы труб дымохода и рассчитывается месторасположение отверстия в стене или потолке.
К верхней части корпуса монтируется труба дымохода.
Для регулировки тяги устанавливается шибер.
В случае расположения трубы под углом используется полуотвод.
К потолку крепится лист металла. В нем изготавливается отверстие, равное диаметру трубы.
Пропускается сквозь него дымоход, а в свободное пространство (с боков) вставляется базальтовая вата.
Если выход дымохода планируется в стену, то снаружи крепится тройник. В него вставляется вертикальная труба и он фиксируется хомутами к стене дома. Снизу монтируется дифлектор для сбора мусора.

Как обеспечить обогрев дома с помощью камина

Обеспечить обогрев не только комнаты, где расположен агрегат, но и соседних помещений, реально. Благодаря чему это возможно? Дело в том, что чугун является материалом с очень высокой теплоемкостью. Это значит, что он не только долго нагревается, но и настолько же долго отдает тепло. Благодаря этому обогревается воздух в комнате и согреваются стены смежных помещений. Если дымоход камина проходит через внутренние помещения второго этажа дома, то эти комнаты тоже будут обогреваться.

Современный камин в стиле хай-тек для современного дома.

На многих каминах есть варочная поверхность. Можно даже готовить.

Камин в красно-чёрных тонах-украшение кухни в стиле прованс.

Чугунный хай-тек камина в оформлении портала из природного камня-приятное сочетание противоположенностей.

Оформление камина в стиле кантри загородного дома суровой Скандинавии.

В обычном кирпичном камине длительность горения ограничена, поскольку может наступить перегрев топки. Печи-камины длительного горения, в которых топка сделана из чугуна, могут эксплуатироваться в течение многих часов подряд. Это также даст возможность более эффективно обогревать несколько помещений.

Как установить своими руками?

В отличии от обычных каменных каминов, установка печи-камина не требует особых знаний в строительстве и длительной подготовки. Монтаж отопительного устройства выполняется в несколько шагов:

Подбирается место для установки. Дистанция до воспламеняющихся предметов должна соблюдаться в соответствии с инструкцией.
Проделывается отверстие в потолке над печкой с обеспечением противопожарной изоляции участка.
В отверстии устанавливается двухконтурная труба с переходником для одноконтурной. Такая труба способна выдержать сильные термические нагрузки.
С помощью одноконтурной трубы соединяется двухконтурная с печкой.
На крыше устанавливается крышная разделка для защиты от протекания.
Устанавливается специальный дымоход с зонтом, что бы дождь и снег не попадали в камин.
Эстетическая подготовка камина путем окрашивания термостойкой краской.

Весь процесс достаточно простой и занимает от одного до четырех дней. При наличии базовых знаний в строительстве самостоятельная установка камина не займет много сил и времени.

Инструменты

Чтобы выполнить установку отопительного устройства вам понадобиться стандартный набор инструментов. Для монтажа могут пригодиться:

Эти инструменты необходимы для быстрой и качественной установки.

Помимо инструментов необходимо заранее заготовить строительные материалы, которые понадобятся для монтажа. Основные строительные материалы:

термостойкий герметик;
саморезы;
минеральные или гипсокартонные листы с волокнистым наполнением;
керамическая плитка;
металлические профили;
фольгированная минеральная вата;
термостойкая смесь.

При покупке материалов для монтажа не стоит экономить. Качественные материалы обеспечат надежность и долгосрочность вашей конструкции.

Какое место выбрать для печки?

Грамотное расположение печи-камина гарантирует хорошее прогревание всего помещения. Во время топки, устройство нагревается до 400-600 градусов, и благодаря металлической конструкции обеспечивает сильную теплоотдачу.

Такое свойство требует отсутствия каменной кладки или других экранов между печкой и помещением.

Для правильного расположения отопительного устройства рекомендуется начертить план с расположением дверей и окон.

Это поможет приблизительно рассчитать движение сквозняка при проветривании. Чтобы сохранить тепло, печка должна располагаться в месте, наименее затрагиваемом потоками холодного воздуха.

Что нужно сделать перед монтажом

Перед монтажом необходимо полностью расчистить участок и подготовить напольное покрытие, на которое будет устанавливаться устройство.

Важно! Одно из преимуществ печи-камина перед каменной — низкая стоимость монтажа. Большинство моделей не превышают вес в 200 кг — это позволяет устанавливать печь без дополнительной кирпичной кладки

Для обеспечения защиты напольного покрытия достаточно использовать притопочный лист для печи, который изготавливается из негорючих материалов и обеспечивает термостойкость. Зачастую сверху листа укладывается керамическая плитка, которая обеспечивает защиту от выпавших угольков и потоков теплого воздуха, а также придает эстетичности внешнему виду камина.

Поэтапное описание процесса

Чтобы получить надежную и безопасную конструкцию необходимо выполнять все действия при монтаже последовательно.

Установка устройства проходит следующим образом:

Расчеты. Необходимо изучить все размеры печи и дымохода, и заранее спланировать место расположения и возможность ухода за камином.
Подготовка места для установки. Расстояние печи до горючих предметов должно составлять не менее 1м. Уменьшить расстояние можно, если поверхность стен защищена гипсовым или металлическим листом.
Прорезка отверстия в перекрытии для дымохода. Для улучшения эстетичности вида можно установить декоративную пластину, которая будет перекрывать пробелы между дымоходом и отверстием.
Монтаж теплоизоляции. Крепятся металлические профили, на которые монтируется гипсокартонный или минеральный лист. Между листом и стеной укладывается слой фольгированной минеральной ваты.

В каких случаях для металлической печи необходим фундамент

Печи из металла очень распространены в дачных деревянных и каркасно-щитовых домиках за счет высокой теплоотдачи, экономичности, безопасности и простоте в эксплуатации. Однако эти характеристики напрямую зависят от соблюдения всех технологических требований в процессе проектирования и установки отопительной системы.

Существует определенный ряд правил, которыми предусматривается обустройство фундамента под металлическую печь. Рассмотрим, в каких случаях необходима заливка фундамента:

При небольшом весе печи (до 100 кг)можно обойтись без обустройства фундамента, однако изделие следует установить на прочное, негорючее основание, например, на лист железа.

Металлические отопительные системы, масса которых не превышает 750 кг, рекомендуется монтировать на бетонное основание. В зависимости от особенностей конструкции, может потребоваться обустройство фундамента. Все это обязательно прописывается в эксплуатационной книге изделия.

Тяжелые чугунные печи, вес которых более 700 кгцелесообразнее обкладывать жаропрочным кирпичом

В этом случае при решении вопроса об обустройстве типа фундамента необходимо принять во внимание, что масса 1 м2 кирпичной кладки составляет примерно 1,5 т.

Любая печь требует надежного основания Источник decorexpro.com Независимо от массы и конструкции металлической печи, перед ее самостоятельным монтажом необходимо проконсультироваться с квалифицированным специалистом, который подскажет оптимальный вариант ее установки.
