Обзор чугунных труб для водопровода

Достоинства и недостатки

Как и другие материалы, трубы их чугуна для водопровода имеют определенные достоинства и недостатки.

К положительным относятся:

  • стойкость к коррозии. Изделия могут пролежать в грунте сотни лет, сохраняя свою целостность;
  • высокая прочность. После модификации чугунные трубы способны выдержать значительные нагрузки, что позволяет прокладывать их под магистралями, железнодорожными путями;
  • длительный срок службы. При правильном проведении монтажа чугунный водопровод прослужит не один десяток лет. Известны случаи, когда система функционировала около сотни лет;
  • отсутствие отложений на внутренних поверхностях. Все примеси, содержащиеся в воде, не оседают на стенках в виде несмываемых твердых наростов.

Обладают трубы из чугуна и недостатками, к которым относятся:

  • трудность монтажа. Соединение отличается своей сложностью и трудоемкостью. Для стыковки используются старые методы, которые до настоящего времени не удалось заменить более технологичными и надежными;
  • большой вес. Из-за этого часто монтаж водопровода можно выполнить только с привлечением крана;
  • стоимость. Существуют аналоги чугунных труб (например, изделия из полипропилена), которые при тех же значениях диаметра и прочности стоят на порядок ниже. Если сравнивать со стальными трубами, то здесь наблюдается преимущество в пользу чугунной продукции.

Несмотря на свои достоинства, чугунные трубы все реже применяются для устройства системы водоснабжения. Постепенно они вытесняются более совершенными и дешевыми изделиями из полимеров и пластика.

И даже стальная продукция пользуется большей популярностью. Поверхность таких изделий обрабатывается полимерами, что делает их стойкими к различным агрессивным воздействиям.

Безраструбные трубы SML

Преимущества

Труба чугунная SML выполняется методом центробежного литья из чугуна с высоким процентным содержанием графита. Внутренняя поверхность изделий с целью защиты от образования наслоений обрабатывается эпоксидными покрытиями. Это к тому же позволяет использовать трубы для транспортирования агрессивных жидких веществ.

Если говорить об эксплуатационных свойствах, то труба чугунная безраструбная SML обладает:

  1. прочностью;
  2. высокой износостойкостью – интервалы между проведением ремонтных мероприятий достаточны длительные, что сокращает материальные затраты, возникающие при эксплуатации;
  3. устойчивостью к воздействию высоких температур;
  4. отличной стойкостью к коррозии – трубопроводы, собранные из труб SML, могут транспортировать любые коррозионно-опасные жидкие среды;
  5. прочностью к ударным воздействиям;
  6. огнестойкостью, негорючестью – защита от горения трубам не требуется;
  7. хорошими звукоизоляционными свойствами – чугунные трубы SML характеризуются высоким уровнем шумоподавления;
  8. отсутствием раструба – части трубопровода соединяются хомутами.

SML трубы соединяются при помощи хомутов

Область применения

Безраструбные SMLтрубы используются:

  • при монтаже водоотводящих систем жилых домов;
  • для строительства канализаций производственных зданий;
  • для сооружения внутренних и внешних канализационных систем, к которым предъявляются высокие требования по пожарной и шумозащите (например, гостиницы, больницы, учебные учреждения и пр.).

Если хотите создать в своем частном доме акустический комфорт, применяйте для строительства канализации трубы SML.

Особенности применения полипропиленовых труб в отопительной системе

При определении, какую марку трубы можно использовать для отопления, необходимо учитывать температуру подачи, зависящую от характеристик установленных отопительных приборов, их технических возможностей, типа расширительной емкости и метода подпитки системы.

Чем выше будет температура воды, тем короче срок службы пропиленовых труб для водоснабжения и отопления.

В квартире сечение полипропиленовых водоводов должно равняться внутреннему диаметру подводящих трубопроводов (стояков). При этом нужно учитывать, что толщина стенок полимерных труб больше, чем у стальной арматуры. В частном доме центральная разводка выполняется профилем Ø 32 мм, подключение к радиаторам осуществляется с помощью труб сечением 20-25 мм.

Для индивидуального отопления применяют многослойные армированные изделия, но при этом необходимо помнить, что у экземпляров с алюминиевой фольгой линейное расширение намного больше, чем у изделий с прослойкой из стеклоткани.

При использовании в частном доме системы обогрева пола трубы рассчитываются исходя из проектной температуры конструкции, типа помещения и площади отапливаемого участка. Граница теплообмена находится в пределе +35…+45°С.

Размерные параметры

Согласно государственным стандартам качества, установлены нормы и требования к каждому из видов чугунных труб. Эти требования в первую очередь зависят от сферы использования изделий. Естественно, не будет открытием, что в области переработки нефти и газа, создание самотечных канализационных линий имеет существенные требования, которые разнятся. Вот поэтому и существуют различные нормативно-правовые акты, которые устанавливают, какими должны быть трубы ВЧШГ.

В строительном деле, а, точнее, в параллельных его областях, применение таких труб осуществляется согласно всем нормам и правилам, например, для создания проекта и установки водопроводных линий, находящихся под землей с применением труб ВЧШГ нужно руководствоваться специальным предписаниям и существующими техническими условиями.

Разновидности чугунных труб определены отдельным государственным стандартом, принятым еще в 1975 году. По критерию такого параметра, как толщина стен, документом установлены три сорта труб: А, Б и ЛА.

На сегодняшний день, к сожалению, не все производители чугунных труб придерживаются требований нормативно-правовых документов. Например, согласно ГОСТ, трубы в обязательном порядке должны производиться из пористого чугуна, предназначенного для отливок. Даже единственным производителем труб из ВЧШГ нарушается эта норма, изготавливаются такие изделия на основании технических условий.

Кроме того, колебания диаметрального параметра не соответствует указанному в стандарте, он должен быть от 8 см до 100 см. Помимо всего прочего, вразрез действующему законодательству, производитель продукции создает изделия не только с расширениями для соединения, а еще и для установки с помощью соединительных элементов таких, как фланцы.

Нужно проявлять внимательность при выборе чугунных труб, так как все торговые посредники и поставщики товара заверяют, что их изделия полностью соответствуют ГОСТ. Но это уже на их совести!

При наличии неразберихи в нормативных документах, перед приобретением чугунных труб рекомендуется все же непосредственно прочитать предлагаемый ассортимент того производителя, который был выбран, не ориентируясь на установленные в документе разновидности.

Трубопровод из чугуна для канализации

Для системы канализации используются безраструбные чугунные трубы (SML).Чугунная труба SML изготавливается из сплава железа и углерода с высоким содержанием графита. Именно такое сочетание придает трубопроводу высокую прочность.

Также чугунная труба SML обладает такими особенностями:

  • Бесшумность при прохождении канализационных стоков;
  • Пожарная устойчивость;
  • Характерная жесткость конструкции;
  • Устойчивость к любым погодным и температурным условиям.

Размер изделий SML определяется их внутренним диаметром. К примеру, чугунная труба SML DN 100 имеет внутренний диаметр 100 мм и наружный диаметр 110 мм. Наиболее востребованными являются такие виды трубопровода для канализации:

  • Трубопровод 100 мм;
  • Труба чугунная 150 мм;
  • Труба чугунная 200 мм;
  • Труба чугунная 300 мм.

Трубопровод SML не требует дополнительных затрат на шумоизоляцию, имеет продолжительный срок использования, длительный период службы без необходимости проведения ремонтных работ, а поэтому значительно экономит средства и усилия застройщиков.

Соединение SML трубопровода производится с помощью специальных зажимных хомутов. Также для того чтобы соединить элементы в местах разветвлений и поворотов канализации, используются металлические фитинги:

  • Переход с диаметра 200 на 100 мм;
  • Переход с 150 на 100 мм;
  • Переход со 100 на 50 мм;
  • Переход с SML на пластиковый трубопровод;
  • Крестовина 100 * 100 * 100 *90;
  • Крестовина 150 *100 * 100 * 90;
  • Тройники;
  • Отвод;
  • Ревизии;
  • Заглушки.

В целом монтаж канализационного трубопровода не составляет сложностей, некоторые вопросы могут возникнуть только в том, как соединить элементы для подключения унитаза. Однако выполнение простых рекомендаций поможет произвести установку унитаза надежно и герметично.

Трубы чугунные водопроводные – преимущества и недостатки

К достоинствам трубных изделий из ВЧШГ можно отнести:

  • – экологическую безопасность;
  • – срок службы чугунных водопроводных труб до 80-100 лет;
  • – по прочности не уступают углеродистой стали, поэтому допускается укладка под улицами и дорогами с интенсивным движением транспорта;
  • – примеси в транспортируемой среде (окалины, шлак и песок) не превращаются в твердый нарост на внутренней поверхности;
  • – трубопровод практически не нуждается в ремонте во время эксплуатации;
  • – способность почти полностью нейтрализовать шум;
  • – возможна укладка по дуге с большим диаметром без использования соединительных элементов;
  • – способность выдерживать мороз до -60оС и резкие перепады внутреннего давления;
  • – наличие изделий с раструбом и без раструба;
  • – три класса прочности;
  • – широкий сортамент (48 стандартных единиц);
  • – несколько видов соединения элементов;
  • – возможность полной утилизации.

ГОСТом 9583-75 установлено три класса прочности для трубных изделий ВЧШГ: ЛА (толщина стенки 6,7-22,5 мм), А (толщина стенки 7,4-24,8 мм), Б (8,0-27.0 мм). Следует отметить два основных преимущества:

  • – диаметр (внутренний) – 65-1000 мм;
  • – трубы чугунные водопроводные размеры – длина отрезков от 2-х до 10-и метров.

Трубные элементы соединяются:

  • – раструбным методом «Тайтон»;
  • – фиксированным раструбно-стопорным методом ВРС;
  • – фланцевым методом;
  • – при помощи фитингов (переходов, тройников, крестовин).

Соединение «Тайтон» выполняется при помощи двухслойного уплотнителя и специального монтажного устройства, если в трубопроводе планируется высокое рабочее давление. Соединение ВРС используют, если водопровод прокладывается в горах или в неустойчивый грунт. В этом случае раструб оснащен уплотнительным кольцом, а соединение укрепляется стопорами, которые не препятствуют смещению трубопровода на 1,5-5 градусов.

К фланцевым соединениям прибегают при монтаже надземных трубопроводов с внутренним давлением до 2,5 МПа, при устройстве смотровых каналов и насосных станций. В концы двух элементов устанавливаются фланцы, между фланцами – уплотнитель, фланцы стягиваются болтами.

Фитинги по виду и конструкции не отличаются от тех, что используются для монтажа канализации. Если необходима задвижка, то она сначала монтируется на фланец.

К недостаткам изделий ВЧШГ можно отнести:

  • – для производства требуется большой объем материала;
  • – сложности при монтаже – его необходимо производить на месте укладки, вручную;
  • – даже при самом маленьком диаметре для укладки требуется специальная техника;
  • – дороже, чем материалы, из пластиков.

Водопровод из чугуна

Для водопровода необходим особо прочный материал, который устойчив к электромагнитной коррозии и внешнему воздействию. Именно поэтому для производства изделий для водопровода используется высокопрочный чугун.

Напорная чугунная труба для водопровода состоит из таких элементов:

  • Гладкий конец;
  • Раструб;
  • Резиновые уплотнительные кольца.

При всех очевидных достоинствах чугунная труба имеет один явный недостаток, это хрупкость, что требует предельной осторожности при монтаже. Этапы проведения работ:

  1. Свободный конец трубопровода вставляется в раструб.
  2. Зазор уплотняется паклей.
  3. Производится проверка герметичности и отсутствия попадания пакли внутрь изделия, что неизбежно приведет к засорению системы.

Чугунный трубопровод для отопления

В системах отопления широко используются чугунные ребристые трубы. Специальные ребра увеличивают теплообмен и эффективность системы отопления. Также ребристая чугунная труба применяется для экономайзеров. Экономайзерная деталь иногда используются как отдельный элемент системы отопления, однако чаще всего ее применяют в стационарных котлах. Экономайзерная труба служит в составе регистров — главных приборов отопления.

Чугунная труба для отопления имеет следующие достоинства:

  • Компактность;
  • Легкость монтажа;
  • Устойчивость к коррозии;
  • Небольшая стоимость;
  • Длительный срок использования.

Также чугунная труба для отопления имеет некоторые недостатки:

  • Большой вес;
  • Низкая механическая прочность ребристой поверхности;
  • Склонность к засорению пылью.

На концах ребристого трубопровода имеются специальные фланцы или резьба, с помощью которых производится соединение с прочими элементами системы отопления. Это значительно упрощает процесс подключения отопительной системы.

Как выбрать трубы для водоснабжения с учетом условий эксплуатации

Подбор системы водоснабжения зависит от ряда важных факторов. Основные критерии выбора водопроводных труб:

  • условия применения. Это температура, давление воды и ее состав;
  • место прокладки. Водопровод может находиться в доме или вне помещения;
  • затраты;
  • наличие профессионального оборудования и навыков;
  • особенности проведения монтажа в конкретном доме.

При прокладке водопровода нужно учитывать, что изделия из различных материалов имеют свои эксплуатационные ограничения.

Например, медные и стальные с оцинковкой могут применяться практически в любых условиях. Они подходят как для горячего, так и холодного водоснабжения.

Какие трубы использовать в квартире

В квартире целесообразно использовать трубы из полимеров. Пластмассовые изделия просты в монтаже, имеют малый вес, доступны и могут укладываться в специальные каналы. К тому же их удобно перевозить.

Разные полимеры имеют свои ограничения по давлению, температурам и условиям эксплуатации, которые нужно учитывать при выборе. Часть полимеров можно прокладывать и в земле, но это нужно делать в специальном защитном канале. Он обезопасит водопровод от негативного влияния погодных условий, температуры и влажности.

При создании водопроводной системы может возникнуть вопрос, при проведении какого вида ремонта внутрипромыслового трубопровода осуществляется его замена. Это происходит при капитальном ремонте, когда заменяется вся система или отдельные ее элементы.

При выборе материалов для частичной замены нужно понимать, как они будут стыковаться. Например, медные изделия могут быть несовместимы с другими разновидностями труб. В случае стыковки изделий из стали и меди нужно помнить, что стальной участок должен быть перед медным с учетом направления потока.

Все перечисленные виды труб для водоснабжения должны соответствовать гигиеническим нормам и иметь специальный сертификат.

Классификация

                Принято
различать следующие группы трубопроводов:

  • напорные (ВШЧГ);
  • безнапорные (ЧК);
  • безраструбные (SML);
  • напорные раструбные (ЧНР).

Эти трубы используются для сборки
стандартных
канализационных линий. Диаметр
чугунных труб канализации зависит от места расположения в системе,
расчетных параметров линии и прочих показателей. Рассмотрим группы труб и их
специфические качества:

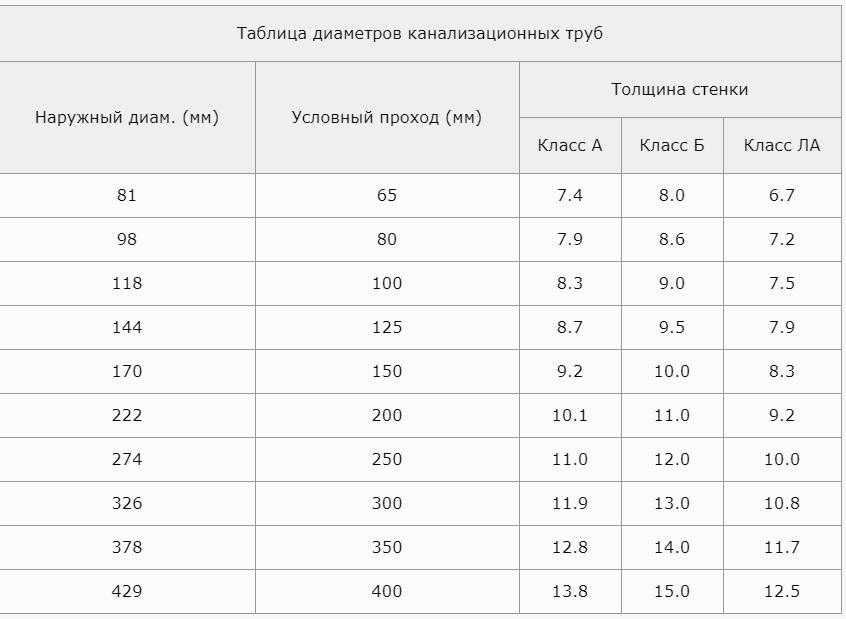

РАЗМЕРЫ

Напорные и безнапорные

                Существуют
изделия, рассчитанные на использование в напорных и безнапорных (самотечных)
канализационных системах.

                Напорные
виды (ВШЧГ, изготовлены из высокопрочного чугуна, армированного шаровым
графитом) используются в системах, где производится перекачка стоков под
давлением. Чаще всего это линии, размещенные на промышленных площадках. Их
устойчивость к коррозии выше в 3-8 раз, чем у стальных аналогов, что делает
выбор подобных трубопроводов более предпочтительным. Добавки шарового графита
увеличивают прочность, позволяющую укладывать эти трубы на большой глубине или
под автомобильными дорогами.

                Безнапорные
образцы изготавливаются с добавлением пластинчатого графита. Их стандартная
маркировка — ЧК (Чугунные Канализационные). Прочность материала уступает
ВШЧГ, поэтому их применяют только для сборки самотечных систем. Безнапорные чугунные канализационные трубы,
размеры и прочие параметры которых хорошо знакомы сантехникам из
управляющих компаний, активно использовались во времена СССР. В настоящее время
они дослуживают свой срок в качестве стояков канализации, подвальных и наружных
участков сетей.

Раструбные и безраструбные

                Безраструбные
виды (SML) изготавливаются из серого чугуна с объемными добавками графита.
Внутренняя поверхность покрывается защитным слоем эпоксидного компаунда,
исключающего коррозию и образование наслоений на стенках. Для соединения используются
специальные конструкции, действующие по принципу хомутов. Безраструбные сборки
демонстрируют высокую устойчивость к перепадам температуры, звукоизоляцию,
механическую прочность. Используются в линиях водоотведения.

                Раструбные
изделия до сих пор являются наиболее распространенными в канализационных
системах жилых и общественных зданий, собранных в советское время. Они легко
собираются, но обладают большим весом и требуют использования специальных
уплотняющих составов. Наиболее слабым участком считается раструб, который при
монтаже часто подвергается значительным механическим нагрузкам. Размеры чугунных канализационных
труб всех типов подчинены одному стандарту. Это позволяет использовать

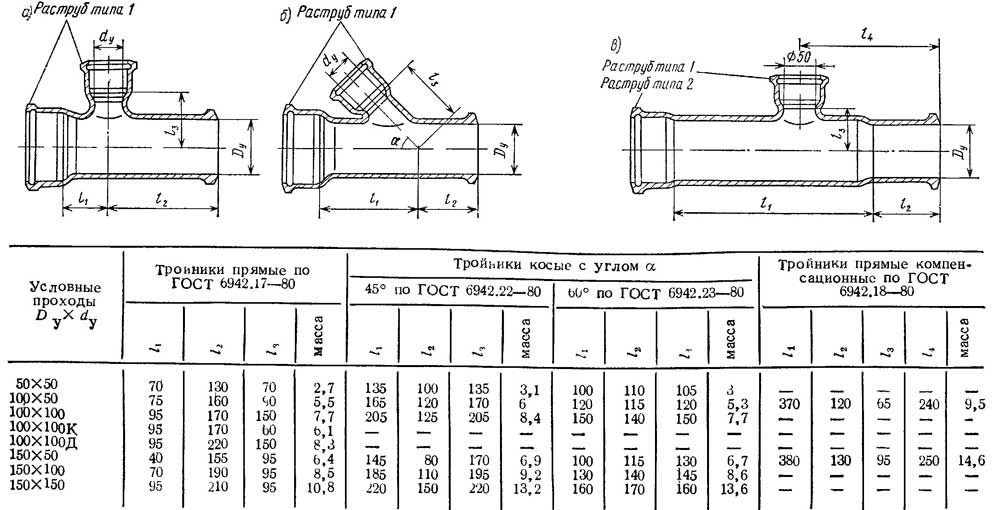

одни и те же фасонные изделия — тройники, крестовины, отводы и т.п. — для
всех видов трубопроводов.

Как производится врезка в канализационный стояк

В случаях, когда необходимо сделать дополнительный слив в канализационный стояк, к примеру, при подключении стиральной или посудомоечной машины, потребуется врезка.

Если невозможно использовать готовый тройник, врезка осуществляется следующим образом:

  1. Трубопровод разрезается вдоль (отсюда и название «врезка»).
  2. Просверливается отверстие.
  3. К оставшейся части трубопровода приваривается патрубок.

Более простым вариантом являются случаи, когда патрубок соединяется герметиком и хомутами. Врезка по такой технологии может быть осуществлена в каждом доме.

Врезка может потребоваться как в водопроводную, так и в канализационную систему.

Область применения ВШЧГ

После появления пластика и иных современных материалов при проектировании трубопровода есть смысл рассматривать трубы ВШГЧ, которые намного превосходят по своим эксплуатационным параметрам другие варианты исполнения. Область применения ВШГЧ:Прокладка водопровода для подачи питьевой и технической воды.Прокладка канализаций в частном строительстве и на промышленных объектах.На буровых установках.Создание центральных магистралей, работающих под давлением.

Некоторые разновидности ВЧШГ могут выдерживать давление до 1,8 МПа.При прокладке нефтепровода. Тот момент, что поверхность не восприимчива к воздействию нефтепродуктов и химикатов, позволяет использовать ВЧШГ в случае высокой агрессивности среды.В некоторых случаях используют рассматриваемый трубы при прокладке газопровода.Самые прочные водонапорные трубы относятся к классу Б, производятся с учетом ГОСТа 5525-61. Проведенные тесты и установленные нормы определяют то, что они могут прослужить на протяжении более 100 лет.За счет внутренней и наружной защиты поверхность подвержена меньшему воздействию, за многие годы эксплуатации основные свойства остаются неизменными, прорыв возможен только при существенно увеличении давления в системе или допущения ошибок во время проведения монтажных работ.

Кроме этого не стоит забывать о малой пластичности чугуна: при замерзании жидкости она расширяется, создаваемое давление может нарушить целостность системы. Поэтому прокладывая чугунные трубы всегда учитывается уровень промерзания грунта или проводится качественная теплоизоляция.Чугунные трубы — это прочный, надежный и долговечный материал, что просто незаменим во время прокладки наружной канализации. Также чугунные трубы активно используют для водопровода и системы отопления.

В последние годы чугунная напорная труба все чаще заменяется на пластиковую.Чугунные трубыВ отличие от пластиковой, чугунная труба износоустойчива, имеет низкий коэффициент линейного расширения и длительный срок использования. Также чугунная труба превосходит пластиковую по уровню пожарной безопасности и надежности. Однако оба вида трубопровода имеют свои достоинства, недостатки и отличительные характеристики.

Преимущества и недостатки чугунных канализационных труб

С незапамятных времён люди пользуются системами для удаления нечистот из своих жилищ. Сначала это были просто открытые желоба, которые со временем стали сверху закрывать, а потом и прятать под землю. Впоследствии в некоторых странах для канализации стали строить целые подземные галереи или просто канализационные сливы, проложенные под землёй в виде труб. Со временем эти сливы стали преобразовываться в огромные канализационные системы.

Для прокладки сетей канализации уже много лет используют чугунные трубы. И хотя сейчас предпочтение отдаётся пластику, чугунные трубы нисколько не потеснились на рынке канализационной сантехники, а наоборот, имея высокие эксплуатационные показатели, получили новый толчок развития. Из них собираются как внутренние, так и наружные сливные сети.

ремонт и Монтаж

Как зачеканить водопроводную чугунную трубу при монтаже? Подлежат ли ремонту трещины и сколы раструбов?

Главная стадия герметизации трубного раструба — его уплотнение каболкой, промасленным органическим волокном. Жгут укладывается в отцентрованное раструбное соединение максимально хорошо, по окончании чего дополнительно уплотняется вручную посредством молотка и чеканки.

Стык мало герметизировать: каболку необходимо обезопасисть от биологического разложения, прочих невзгод и механических повреждений.

Как это делается?

Простым цементом марки 400. Водно-цементная смесь, приготовленная в соотношении 1:9, максимально хорошо забивается в раструб и уплотняется чеканкой , пока она не начнет отскакивать от цементной пробки. После этого раструб укутывается мокрой ветошью на срок до суток.

Асбестоцементной смесью, приготовленной в пропорции 1:2 с последующим добавлением 10 — 12 объемных процентов воды. Она уплотняется подобно цементу, волокна асбеста мешают происхождению трещин.

Принципиально важно: с таким же успехом возможно применять фибру — рубленное стекловолокно

  • Расширяющимся цементом. В отличие от простого, он не требует уплотнения.
  • Расплавом серы с добавкой 10 — 15% молотого каолина. По понятным обстоятельствам залить возможно только вертикальный либо наклонный раструб, в большинстве случаев, серой сборки герметизируются в заводских условиях.
  • Расплавом свинца.
  • Наконец, свинец возможно использован для чеканки поверх каболки. Узкий пруток из мягкого металла хорошо заполняет паз, хорошо защищая органическое волокно.

Принципиально важно: его соединения и свинец токсичны. фибра и Асбестовое волокно также не так дабы нужны для органов дыхания

Из этого — очевидная инструкция: при исполнении соответствующих работ своими руками не следует забывать про средства личной защиты.

Ремонт чугунных труб водопровода вероятен только при незначительных поперечных либо продольных трещинах на удалении от раструба: в этом случае на участок трубопровода накладывается сборный чугунный либо металлический хомут с резиновой прокладкой. В других случаях (сколы раструбов, продольные трещины большой протяженности) участок трубопровода заменяется.

Альтернативы

ВЧШГ

Первое знакомство

Под этим сокращением прячется так называемый высокопрочный чугун с шаровидным графитом.

Дабы растолковать суть термина, необходимо ненадолго углубиться в дебри физики.

  • Все главные отличия чугуна от стали — хрупкость, высокая стойкость и низкая пластичность к коррозии — определяются наличием в нем одной из форм углерода — графита.
  • Простой графит имеет форму миниатюрных плоских чешуек. Но при рекристаллизации, происходящей при введении в расплав серого чугуна некоторых присадок (в частности, его соединений и магния), он меняет форму на шаровидную.
  • Наряду с этим физические свойства металла значительно меняются: он получает вязкость, стойкость и пластичность к ударным нагрузкам, сохраняя коррозионную стойкость.

Что особенно приятно — цена тонны материала при трансформации изменяется незначительно. Суммарная часть присадок, вызывающих рекристаллизацию углерода, не превышает 0,08% от массы чугуна.

Раструбные водопроводные трубы из ВЧШГ на сегодня являются главной другой серому чугуну.

  • Прочностью на изгиб и сжатие они превосходят чугунные, не говоря уже о всех видах полимерных труб. Соответственно, трубами ВЧШГ магистрали водоснабжения возможно прокладывать под оживленными автотрассами и на нестабильных грунтах. Они владеют всеми качествами металлических, не считая их ахиллесовой пяты — низкой устойчивости к коррозии.
  • Неприятность трудоемкой и нетехнологичной чеканки раструбов всецело решена. Вместо чеканки употребляются раструбы с кольцевыми резиновыми уплотнителями. Очевидно, при больших размерах труб сборка раструбов подразумевает применение тяжелой техники; но масса этих труб в любом случае не позволит монтировать трубопровод вручную.

Нормативная документация

Производство элементов напорных трубопроводов из ВЧШГ регламентирует отдельный стандарт — ГОСТ Р ИСО 2531-2008.

Выделим его ключевые моменты.

  1. В соответствии с документу, трубы и фасонные части смогут иметь номинальные размеры от 40 до 2600 миллиметров, что разрешает применять ВЧШГ для магистралей, питающих целые города.
  2. Состав металла, в соответствии с ГОСТ, не должен оказывать вредного влияния на состав воды.
  3. Протяженность труб регламентируется стандартом в зависимости от их номинального диаметра:
DN, ммПротяженность, м
40, 503,0
60 — 6004,0; 5,0; 5,5; 6,0; 9,0
700, 8004,0; 5,5; 6,0; 7,0; 9,0
900 — 26004,0; 5,0; 5,5; 6,0; 7,0; 8,15; 9,0

Большая допустимая кривизна образовывает не более чем 0,125% от длины трубы.

В качестве внешнего покрытия трубопровода в зависимости от условий эксплуатации смогут употребляться:

  • Железный цинк.
  • Цинковая краска (цинковый порошок в полимерном связующем).
  • Полиэтилен.
  • Полиуретан.
  • Фиброцемент.
  • Клейкая полимерная лента.
  • Эпоксидная смола.
  • Битумная мастика либо краска.

Для внутренней защиты труб и фасонины возможно использование:

  • Цементных растворов (портландцемента, глинозёмистого цемента и шлакопортландцемента).
  • Полиэтилена.
  • Полиуретана.
  • Эпоксидной смолы.
  • Битумной краски (мастики).

В маркировке элементов трубопроводов должны указываться:

  • Производитель (наименование либо товарный символ).
  • Год изготовления.
  • Указание на материал (ВЧШГ).
  • Номинальный размер.
  • Стандарт, по которому произведено изделие.

Полиэтилен

Полиэтиленовые напорные трубы — главная альтернатива чугунному водопроводу на сегодня.

Детальное знакомство с ними очевидно выходит за рамки тематики нашего материала, исходя из этого уделить время только их ключевым свойствам.

  • Срок работы полиэтилена оценивается лет. На практике можно считать данный материал практически вечным.
  • Отложений на стенках, снижающих просвет трубы, не может быть в принципе. Ровная поверхность полимера с очень низкими адгезивными качествами просто не даст засору сформироваться.
  • Все соединения выполняются стыковой сваркой. Прочность стыка образовывает не меньше 80% прочности цельной трубы.

Единственная претензия к полиэтилену, разрешающая чугунным трубам сейчас оставаться на рынке — высокая пластичность и, как следствие, очень умеренная кольцевая жесткость. Полиэтиленовый магистральный трубопровод возможно прокладывать в деформирующемся грунте только с защитой бетонным желобом.

Из сшитого и термостойкого полиэтилена

Сшивкой полиэтилена называется его химическая или лучевая обработка, приводящая к образованию между длинными молекулами полимера поперечных связей. Сшитый полиэтилен (PEX) имеет более высокую температуру плавления по сравнению с обычным; кроме того, он прочнее и обладает любопытным свойством — молекулярной памятью формы.

Труба PEX

Термостойкий полиэтилен (PERT, или металлоценовый линейный полиэтилен) приобретает повышенную термостойкость за счет введения в полимер модифицирующих добавок (сополимеров бутена, октена или гексена). Он лишен молекулярной памяти, но обладает несколько более высокой по сравнению с PEX термостойкостью.

Преимущества

Обладая всеми достоинствами полипропиленовых труб, изготовленные из модифицированного полиэтилена могут похвастаться еще одним: при небольшом диаметре они поставляются в бухтах (см. Трубы из сшитого полиэтилена для водоснабжения: особенности материала, области применения, технология монтажа). Это упрощает разводку воды, уменьшает количество соединений и тем самым повышает надежность системы водоснабжения: 9 из 10 протечек происходят именно на соединениях труб.

Недостатки

При перегибе на трубе остаются заломы;

Залом и его восстановление при нагреве трубы до 100 градусов

  • Рабочее давление труб PEX и PERT несколько ниже, чем у полипропиленовых, благодаря более тонким стенкам;
  • Трубы и фитинги дороже полипропиленовых.

Способы монтажа

PEX монтируется на фитингах трех разновидностей:

  1. Использующих молекулярную память. Фитинг представляет собой штуцер-елочку с надвигающейся на него гильзой. Труба растягивается экспандером, надевается на штуцер и надежно фиксируется гильзой;

Штуцер с надвижной гильзой для PEX

  1. Компрессионных;

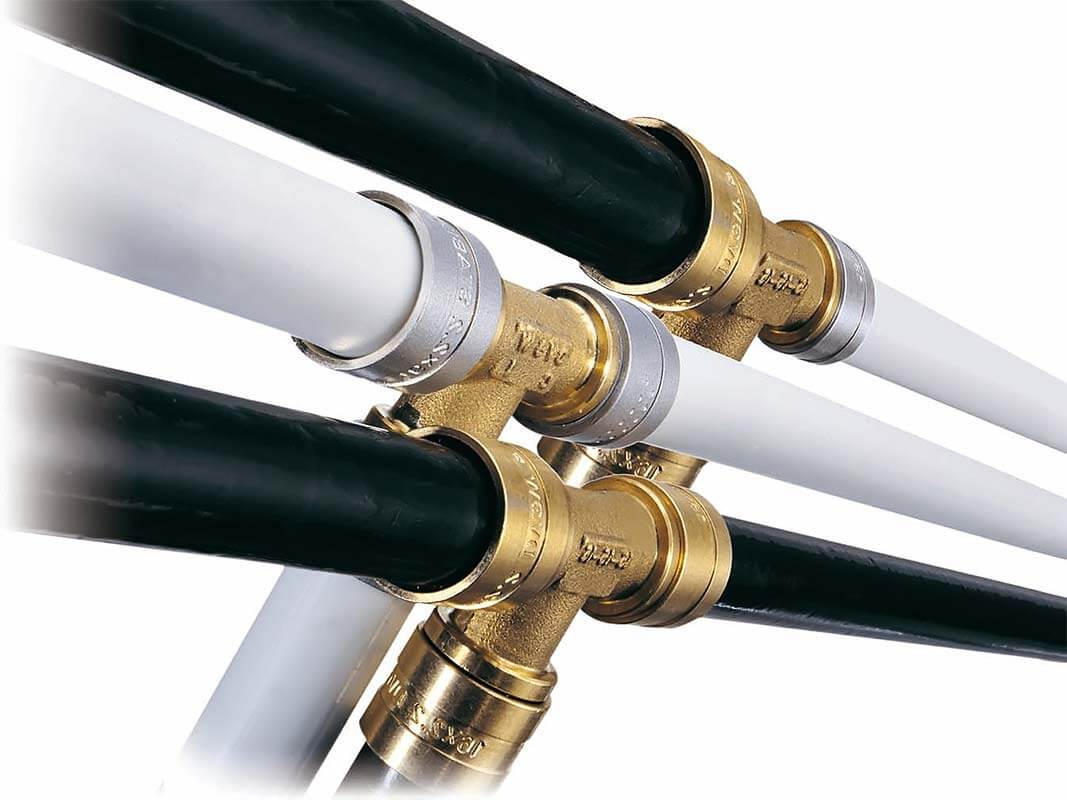

  2. Пуш-фитингах — самых простых в применении, но сравнительно дорогих.

Для PERT применяются компрессионные фитинги и муфтовые фитинги под сварку.

Тройник для трубы PERT

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
