Как подключить и настроить реле времени для уличного освещения

Схема фотореле для уличного освещения своими руками: 4 варианта изготовления из самых доступных деталей

Ниже приведены 4 типа электронной сборки, которые позволят собрать сумеречный выключатель своими руками на базе распространенного фоторезистора СФЗ-1. Считаю, что они доступны для повторения и надежны в работе.

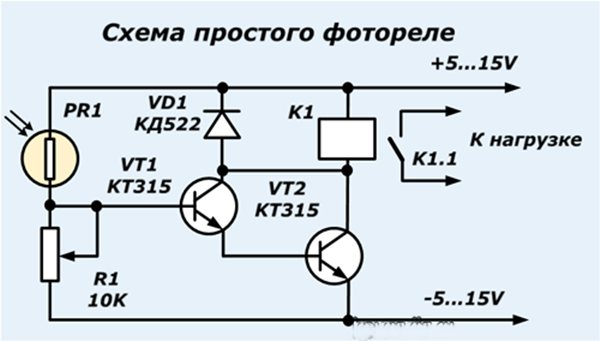

Схема простейшего фотореле: транзисторный каскад на КТ315

Самый доступный вариант для самостоятельной сборки сумеречного выключателя имеет всего два транзистора серии КТ315, электромагнитное реле напряжения с обмоткой на 5-15 вольт, диод и фоторезистор.

Парное включение транзисторов улучшает управление током через обмотку реле. Он появляется при изменении сопротивления фоторезистора с 30 Мом до нескольких кОм, как только дневное освещение сменяется темнотой.

Переменный резистор R1 используется при наладке в качестве подстроечного элемента. Подключенный параллельно обмотке реле диод VD1 разряжает ЭДС самоиндукции катушки при снятии напряжения питания.

Универсальный характер этой сборке придает возможность подбора различных марок транзисторов и реле под рабочее значение используемого блока питания.

Схема простого фотореле: микросхема КР1564ТЛ2

Электрический сигнал, преобразованный пропорционально освещенности фоторезистора, поступает на пороговый детектор микросхемы D1.1. Его уровень регулируют подстроечным резистором R1. Для него лучше подбирать много оборотистые конструкции, например СП5-1.

Вывод 2 D1.1 работает как темно-инвертирующий выход схемы. При появлении на нем напряжения, соответствующего логической единице (1), происходит разряд конденсатора C2 через диод VD1 и резистор R4.

За счет этого при освещении фоторезистора на выводе 2 D1.1 формируется логический 0. Тогда C2 начинает заряжаться и подает напряжение на вход 3 D1.2, пропуская 1 через вывод 4 и резистор R5 на базу транзистора VT1.

Период заряда конденсатора определяет время задержки срабатывания сумеречного выключателя. Его можно регулировать изменением номиналов резистора R3 и емкостью C2 в пределах от пары секунд до нескольких минут.

Наладка устройства сводится к регулировке положения подстроечного резистора R1 и, при желании — задержки его срабатывания.

В качестве транзистора можно использовать КТ801(А, Б), КТ608Б, КТ603(А, Б), КТ312(А, В).

Для работы достаточно установить любой блок стабилизированного питания с напряжением 9-14 вольт.

Фотореле на микросхеме: логические элементы К561ЛА7

Обмотка реле К1 находится под напряжением при затенении фоторезистора PR и своими выходными контактами включает источник света.

При освещении фотодатчика плавно нарастающей освещенностью или ее резким появлением от посторонних приборов триггер Шмидта, собранный на D1.1- D1.3 переключает VT2, обесточивая подключенную обмотку К1.

Транзистор VT1 открывается при освещении PR, выдает сигнал на входы инверторов D1.1, D1.2.

Цепочка R4, R5, C1 создает задержку на включение до трех минут за счет того, что инверторный вход D1.2 открывается позднее, чем D1.1, а D1.3 отработает (лог 0 на 10) только тогда, когда на его входах 8 и 9 появятся логические единицы.

Выход 11 D1.4 открывается и на базу VT2 через VD3 поступает сигнал высокого логического уровня.

Коллекторный ток транзистора плавно подается на обмотку реле. Оно работает практически без дребезга контактов.

Регулировка чувствительности сумеречного выключателя возложена на подстроечный резистор R1.

Сумеречный выключатель своими руками: схема на тиристоре

Это фотореле может управлять несколькими лампами с общей мощностью 100 ватт. Оно не требует создания дополнительного блока питания для работы электроники.

Два фоторезистора СФЗ-1 позволяют повысить чувствительность устройства на входе триггера Шмидта, выполненного транзисторами VT1 и VT2. Они открываются от электрического тока, уровень которого создается совместной работой PR1 и PR2.

Когда напряжение цепочки коллектор-эмиттер VT2 уменьшается, то открывается транзистор VT3. По цепочке диода VD1 на управляющий электрод VS1 поступает ток.

Тиристор открывается и плавно включает лампу HL1 под выпрямленное напряжение диодного моста. Отсутствие мигания и мерцания обеспечивается работой VD2 за счет снижения гистерезиса при переключении пороговых уровней на триггере.

Величину стабилизированного напряжения на электронной схеме обеспечивает стабилитрон VD3. Оно должно быть в пределах 10-14 вольт.

Резистор R8 позволяет регулировать момент срабатывания сумеречного выключателя.

Вывод: собрать по любой из рассмотренных схем сумеречный выключатель своими руками не сложно — детали доступны, наладка простая и понятная.

Принцип работы и устройство датчика день-ночь для включения света

Датчик день-ночь имеет много названий, самое распространенное среди них – фотореле. Несмотря на большое количество наименований, задача остается одна – включать и отключать освещение на улице автоматически.

Принцип работы датчика освещенности основывается на способности некоторых элементов конструкции реагировать на интенсивность окружающего освещения. С этой целью чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. При снижении освещения с приходом вечера светочувствительность одной из этих деталей начинает изменяться. Как только изменения достигнут установленных параметров, срабатывает замыкающее реле, которое и обеспечивает бесперебойную подачу электроэнергии. С приходом утра происходят обратные процессы, контакты в реле размыкаются и освещение отключается.

Способ определения наличия движения

Датчик определяет наличие движения, анализируя сигналы различных типов, приходящие со стороны зоны наблюдения.

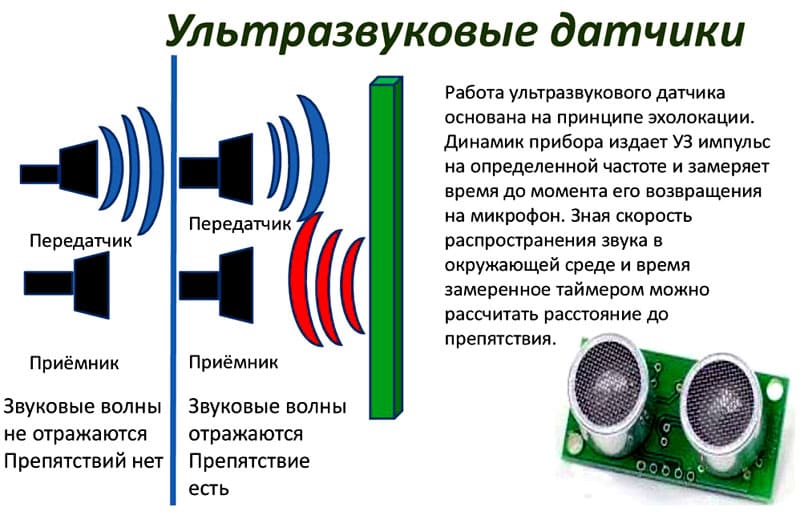

Ультразвуковые устройства

Ультразвуковые датчики движения работают по принципу локатора летучей мыши – излучают ультразвук и улавливают отраженный сигнал. При его изменении происходит срабатывание.

Внутри датчика находится генератор ультразвука частотой 20–60 кГц. Отраженный ультразвук принимается приемником. При движении объектов в зоне контроля датчика частота сигнала меняется из-за эффекта Доплера. Эти изменения обрабатываются и при превышении установленного уровня вызывают срабатывание исполнительных механизмов.

Широкое применение такие приборы нашли в системах автоматической парковки, контроле «слепых» зон автомобиля и датчики заднего хода, например, Fiat 124–13, а также в помещении, в длинных коридорах и на лестницах.

Достоинства ультразвуковых датчиков:

  • небольшая стоимость;
  • отсутствие влияния погоды;
  • сохраняют работоспособность при высокой влажности и запыленности;
  • не влияет материал движущегося предмета;
  • прогоняют мышей – вначале после включения частые ложные срабатывания, а через некоторое время они уходят и сигналы прекращаются.

Недостатки ультразвуковых устройств:

  • Ультразвук вызывает дискомфорт у домашних животных. Его даже используют в качестве отпугивателя собак.
  • Небольшая дальность обнаружения.
  • Срабатывает только на быстрые движения – легко обмануть медленными. Можно настроить чувствительность так, что срабатывание будет происходить при малейших движениях тела, но при этом увеличится количество ложных сигналов.

Инфракрасные приборы

Принцип работы таких приборов основан на изменении теплового излучения при движении объектов.

Все предметы, имеющие температуру выше абсолютного ноля (-273 градуса), излучают инфракрасные, или тепловые лучи. Это излучение улавливается системой линз или зеркал, количество которых от 20 до 60. Лучи, проходя через эту систему, попадают на сенсор.

В корпусе прибора находятся два датчика, контролирующих температуру в разных зонах. При отсутствии движений на охраняемой территории сигналы одинаковые и не меняются. При движении нагретого тела, например, человека, сигналы на датчиках отличаются друг от друга, что вызывает срабатывание прибора.

Это необходимо учитывать для того, чтобы избежать мертвых зон. Например, для контроля коридора или двери, прибор необходимо устанавливать так, чтобы его лицевая часть была направлена поперек прохода.

Достоинства инфракрасного датчика:

  • точная регулировка зоны контроля;
  • на улице не реагирует на качающиеся деревья, а в помещении на занавески;
  • ничего не излучает во время работы и безвреден для людей и животных.

Недостатки ИК датчиков:

  • возможны ложные срабатывания на теплый воздух от кондиционеров и радиаторов отопления;
  • при попадании солнечных лучей и при осадках понижена точность работы на улице;
  • узкий диапазон рабочих температур – при высокой температуре тепловое излучение от людей и животных сливается с излучением от окружающих предметов, а при низкой, кожа и одежда остывают и излучение слишком слабое;
  • можно спрятаться от датчика за экраном или в костюме, не пропускающем тепловые лучи.

Микроволновые датчики

Принцип действия и устройство микроволнового датчика аналогичен ультразвуковому – он излучает высокочастотные электромагнитные колебания и принимает отраженный сигнал. Самая распространенная частота излучения – 5,8 гГц.

Срабатывание устройства происходит при изменении частоты отраженного сигнала. При движении объектов в зоне контроля возникает эффект Доплера и меняется частота отраженного сигнала. Эти изменения обрабатываются микропроцессором, и происходит срабатывание устройства.

Достоинства микроволновых датчиков:

  • контролю территории не препятствуют перегородки из диэлектрика – тонкие кирпичные стены, деревянные двери и окна без решеток;
  • широкий диапазон рабочей температуры;
  • высокая чувствительность;
  • несколько независимых зон контроля;
  • компактность.

Недостатки ВЧ датчиков:

  • дороже устройств других типов;
  • ложные срабатывания на движение вне зоны наблюдения – за окном или тонкими стенами;
  • СВЧ волны наносят вред здоровью, поэтому их мощность не должна, по требованиям ВОЗ (всемирной организации здравоохранения), превышать 1 мВт/см2.

Комбинированные приборы

Комбинированные устройства совмещают датчики разных видов, например, инфракрасный и высокочастотный. В таких приборах недостатки одних типов компенсируются достоинствами других.

Недостатком таких приборов является более высокая цена по сравнению с обычными устройствами.

Принцип работы и установка

Датчик функционирует довольно просто, его можно легко установить и использовать, при условии следования инструкции и обладая минимальным набором навыков электрика.

Как работает

В основе датчика — фотореле. Оно проявляет реакцию на яркость естественного или искусство света. При наступлении сумерек, фотодатчик включает реле, благодаря чему светильники начинают работать.

Если солнце начинает светить сильнее, фотореле разрывает контур и выключает светильник. Таким образом, реле управляет подключенному к нему световому прибору, что значительно уменьшает расход электроэнергии.

Выбор места

Если сенсор подключить неправильно, практически наверняка адекватной работы ждать не стоит. Поэтому местоположение выбирается:

  • далеко от больших строений и предметов;
  • в зоне исключительно естественного освещения;
  • вдали от горючих веществ;
  • вне участков, которые подвергаются механическим или химическим раздражителям.

Схема подключения

Обычно контролирующий прибор монтируется около светильника, в инструкции модели имеется своя схема подключения. Последнюю необходимо перед монтированием изучить.

Для монтажа не требуется особых навыков, достаточно посчитать ток, чтобы светильники не вызвали перегруз линии. Однако фотодатчик подбирается с учетом количества светильников и их мощности. Нельзя чтобы она превышала максимально возможную, иначе устройство быстро выйдет из строя.

При монтаже необходимо учитывать некоторые нормы:

  • Рекомендуется выключатель и светильники подсоединить на отдельную линию от электросчетчика с автоматом.
  • Запрещается устанавливать датчик вверх ногами. Сверху на него падает свет солнца, снизу расположен светильник.
  • Нельзя прибор монтировать около горючих материалов.
  • Если светильников несколько, то актуально установить пускатель.

Как правильно настроить

После установки датчик настраивается. Для гравировки предела срабатывания в нижней части предусмотрен поворотный выключатель. Чуть выше на корпусе изображена стрелка, которая обозначает, в какую сторону поворачивать для настройки чувствительности.

В первую очередь чувствительность выставляется на минимальную. Для этого выкрутить ручку в крайнее положение, согласно инструкции. Вечером, когда достаточно темно для включения света, можно начать настройку. Медленно крутить регулятор, пока он не включиться и оставить там. Этого достаточно, можно устанавливать прибор.

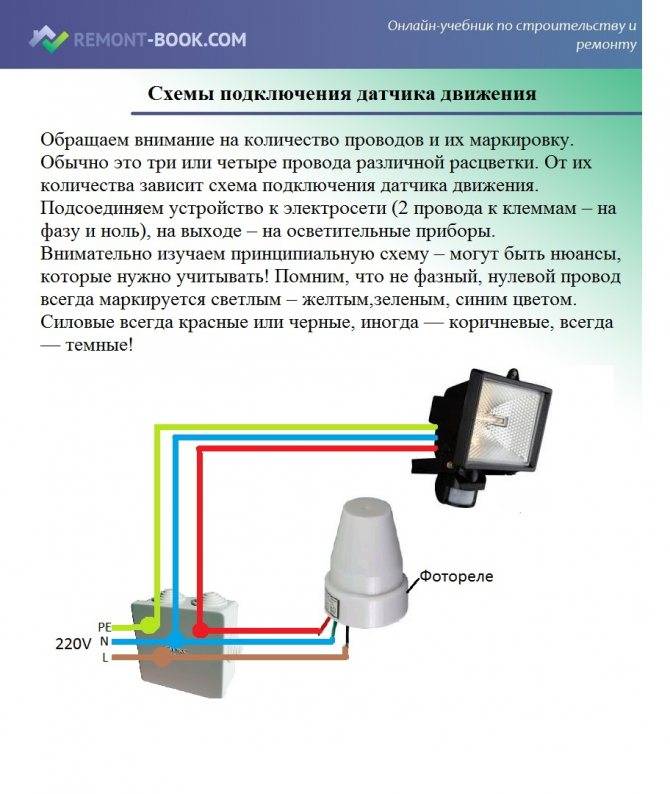

Схемы подключения датчика движения для освещения

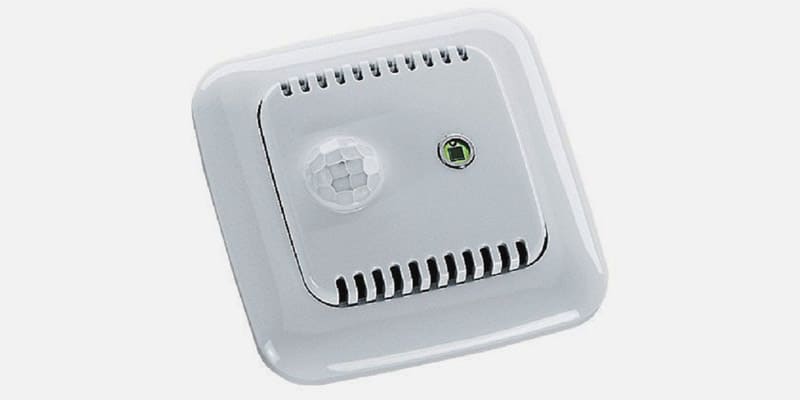

Для использования в быту промышленность выпускает датчики присутствия в виде готовых блоков, благодаря чему всю работу по подключению несложно выполнить своими руками любому, кто не боится самостоятельно смонтировать розетку или выключатель.

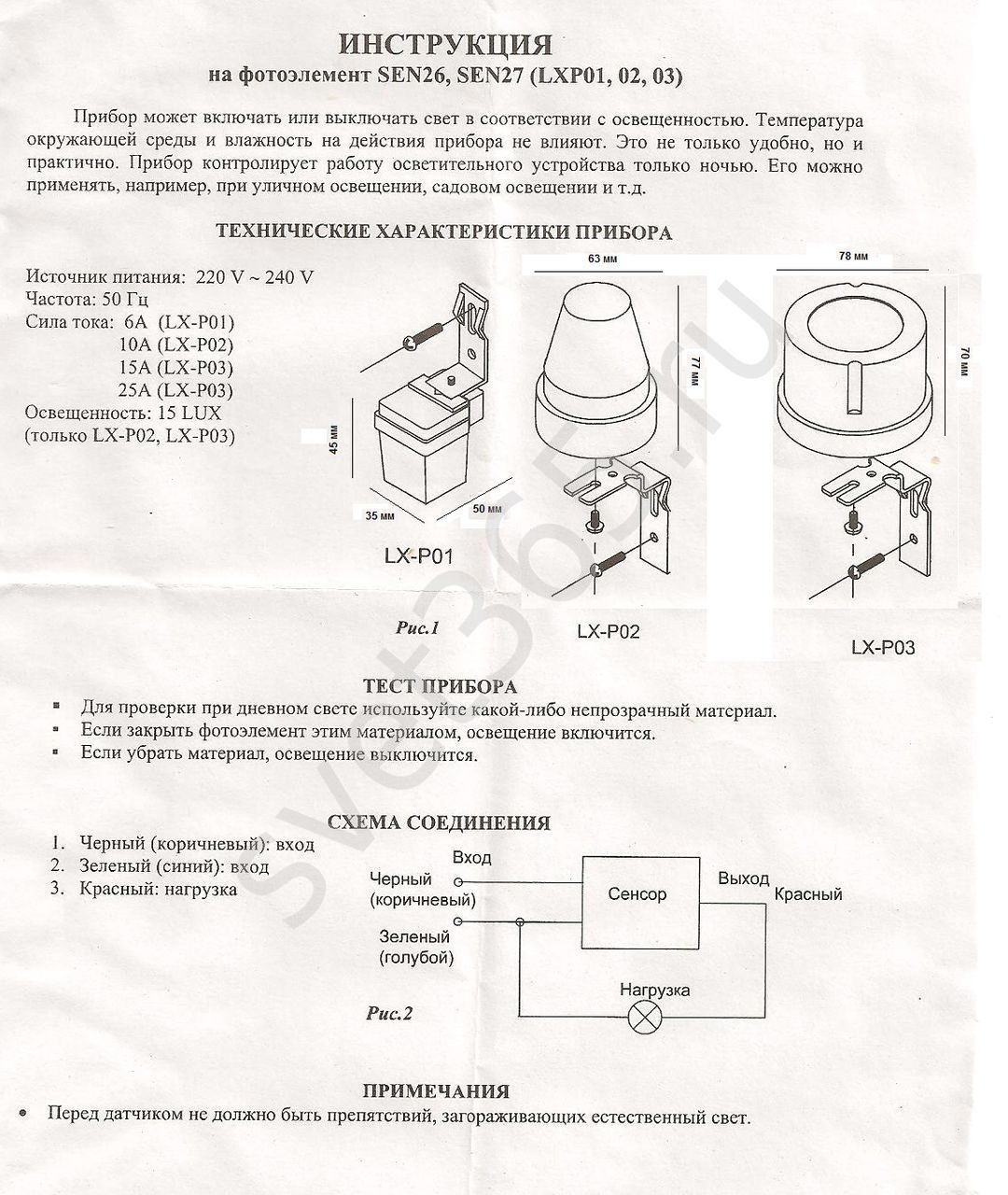

Такие блоки обязательно комплектуются документацией — схемой подключения или несколькими ее вариантами, что не позволит даже неискушенному мастеру допустить ошибку при включении датчика в электрическую сеть.

В конструкции бытовых детекторов движения предусмотрена простая регулировка трех основных настроек при помощи отдельных шаговых или плавных регуляторов (ручек, рычажков или ползунков).

Требующиеся после подключения детектора параметры это:

  • расстояние до точки срабатывания;
  • длительность задержки сигнала (сколько времени сигнал будет длиться с момента срабатывания датчика);
  • угол области захвата — регулируется ширина конусовидной области, в которой будет обнаружено присутствие или наличие объекта.

Для подключения к сети своими руками в бытовых датчиках предусмотрены три клеммных вывода — ноль, входной и выходной к лампе (или другому подключаемому прибору).

Благодаря наличию в конструкции бытовых детекторов регулятора длительности сигнала схема датчика движения для освещения может использоваться полностью самостоятельно, без дополнительных электровыключателей. Однако на практике чаще встречается их совместное использование. Различаются три основных способа подключения детекторов присутствия к электрической сети:

  1. Схема без использования дополнительных выключателей. В такой схеме работа освещения зависима исключительно от настроек детектора. Преимущественно такой вариант используется для наружного освещения на придомовой территории. Обычно в таких детекторах должна быть функция отключения на дневное время, чтобы предотвратить срабатывание при дневном свете;
  2. Схема с выключателем, который независимо от датчика может включить свет. При данном варианте есть возможность вручную включить освещение, когда нет срабатывания датчика — это удобно для помещений, где человек находится длительное время или часто выходит и возвращается. Для реализации лампа просто дополнительно подключается в обход детектора через обычный электрический выключатель;
  3. Схема с выключателем, выключающим свет независимо от срабатывания датчика. Такой вариант удобен для предотвращения срабатывания детектора и включения освещения, когда это не нужно. Например, в спальной ночью, когда нежелательно, чтобы вставший в уборную муж включил яркое верхнее освещение на радость спящей жене.

Принцип работы и устройство датчика день-ночь для включения света

Внешний вид датчика для регулировки и включения уличного освещения

Датчик день-ночь имеет много названий, самое распространенное среди них – фотореле. Несмотря на большое количество наименований, задача остается одна – включать и отключать освещение на улице автоматически.

Принцип работы датчика освещенности основывается на способности некоторых элементов конструкции реагировать на интенсивность окружающего освещения. С этой целью чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. При снижении освещения с приходом вечера светочувствительность одной из этих деталей начинает изменяться. Как только изменения достигнут установленных параметров, срабатывает замыкающее реле, которое и обеспечивает бесперебойную подачу электроэнергии. С приходом утра происходят обратные процессы, контакты в реле размыкаются и освещение отключается.

Настройка реле времени для уличного освещения

Электронное реле времени, предназначено для отсчета интервалов времени, автоматического включения/отключения различного электротехнического оборудования (освещение, отопление и т.д.) через заданный промежуток времени в течение повторяющегося недельного цикла.

Например:для включения и отключения освещения территории двора, парка или улицы;для включения и отключения ночного освещения лестничных маршей многоквартирных домов;для включения и отключения в ночное время рекламных вывесок и витрин;для управления включением электрического отопления дома;для автоматического полива растений;

для создания эффекта присутствия в доме

Питается от бытовой электросети, напряжением 220 Вольт (есть возможность заказать реле на напряжение 12, 24, 36, 110 Вольт).

Можно запрограммировать, на всю неделю или любой день недели, один или несколько раз включение и отключение, в течении суток.Все данные отображаются на жидкокристаллическом дисплее.

При отключении электропитания сохраняет режим программирования, за счет встроенного аккумулятора.

Cрок службы реле времени от трех до пяти лет.

Реле времени для уличного освещения настройка

Датчик света для уличного освещения широко применяется для освещения улиц в темное время суток. Это очень удобно из-за экономии электричества и того, что его не нужно включать и выключать при помощи рук.

На сегодняшний день световые датчики пользуются огромным спросом в освещении частных домов и придомовых территорий. Также экономным фотореле освещают пространство и в помещении. Устанавливают около лестниц и дверей для удобства. Мы приведем подробное описание, предоставим схему подключения, поясним принцип работы и дадим необходимые рекомендации по использованию.

Правила

Нельзя не отметить, что для регулирования подачи света в сумерки и отключения его с приходом рассвета используют два вида устройства: фотореле и астротаймер.

Правило, по которому происходит функционирование датчиков уличного освещения, заключается в простой цепочке действий:

  1. Деталь, которая реагирует на появление или отсутствие света, меняет свое сопротивление, когда меняется интенсивность света в округе. Как правило, выполнение этой функции возложено на фотодиод, резистор. В редких случаях симистор или тиристор.
  2. Для того чтобы фотоэлемент сработал, через схему по регулировке подается специальный сигнал, который и попадает на транзистор.
  3. Транзистор имеет в своем составе реле, которое размещается в нагрузочной сети, после полученного сигнала его контакты начинают получать нагрузку. И источник света приходит в активное состояние работы.

Схема подключения

После размещения устройства необходимо выполнить его подключение. Фотореле, по сути, является обычным прерывателем электрической цепи. Чтобы прервать эту цепь, достаточно разомкнуть фазный провод.

Как правило, на устройстве имеется четыре контакта, которые имеют соответствующее обозначение: А и N (датчик «День-ночь»). Два контакта являются входами, к которым подключаются питающие провода от щитка. Две другие клеммы предназначены для подключения уличного светильника. Каждый датчик в комплекте имеет схему подключения и паспорт устройства.

Рекомендуем Вам более подробно ознакомиться с принципом работы датчика движения.

Существуют также датчики, в которых провода запаяны и выведены наружу (фотореле модели ФР). Такая конструкция фотореле является неразборной и имеет три выходных провода (фаза вход, фаза выход и ноль).

Для подключения неразборного датчика освещенности потребуется следующий дополнительный материал:

  • распределительная коробка, которая будет устанавливаться вблизи датчика. Она необходима для соединения контактных групп. Для разборных устройств коробка не требуется, так как провода соединяются непосредственно в самом блоке;
  • клеммы или обжимные наконечники для проводов.

Итак, процесс подключения выполняется в таком порядке:

  1. Размещается фотореле, или фотоэлемент для устройств с выносным элементом.
  2. Устанавливается распределительная коробка (в случае необходимости).
  3. В коробку заводятся все провода: питание 220 В, светильника и датчика. Питающие провода имеют две или иногда три жилы.Коричневый цвет – фаза.Синий – ноль.Желто-зеленый – защитный провод.
  4. Провода обжимаются специальными клеммами или наконечниками.
  5. Соединяются провода следующим образом.Питающий фазный провод подключается к входному проводу фотореле.Выходной фазный провод из устройства соединяется с кабелем светильника.Нулевой питающий провод (синий) соединяется с нулевым кабелем датчика и светильника.При наличии защитного проводника (заземления), необходимо его соединить с корпусом светильника.Для соединения проводников лучше всего воспользоваться специальными клеммами WAGO, которые гарантируют прочный и защищенный контакт.
  6. Закрывается крышка коробки и проверяется работоспособность устройства. Для этого необходимо подать напряжение и затемнить черной материей датчик. В это время свет должен включиться. При необходимости регулируется чувствительность изделия.

Для наглядности представим несколько понятных схем подключения.


Схема прямого подключения фотореле

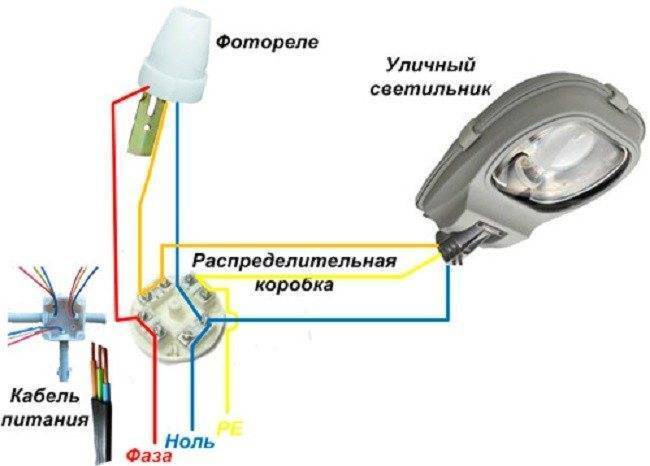

Схема подключения фотореле к уличному светильнику

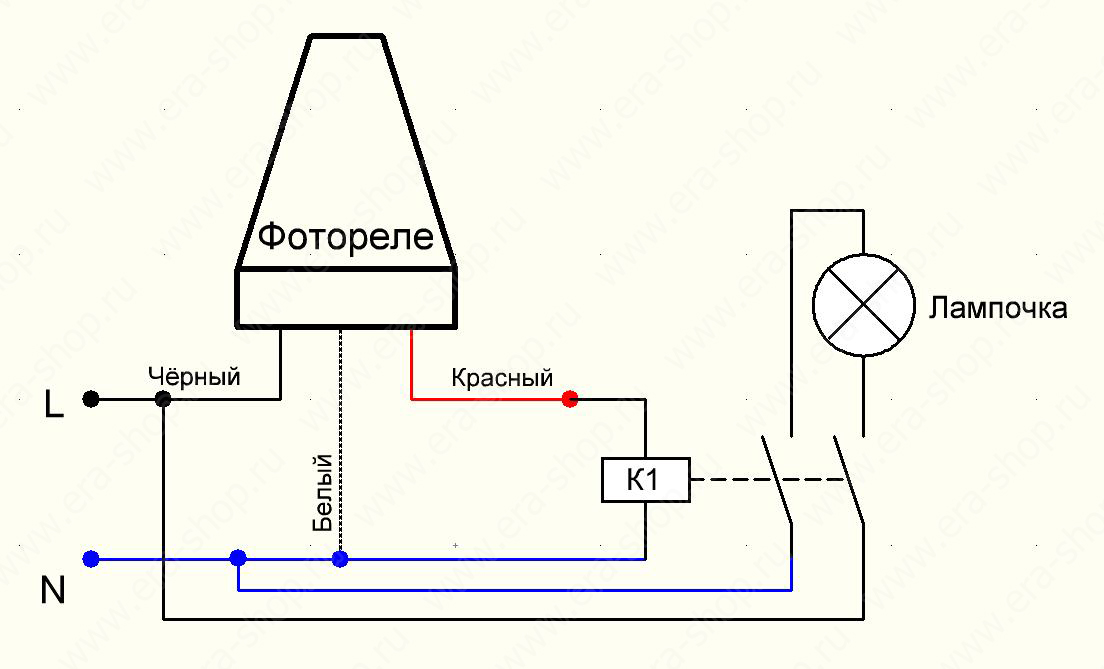

Точная схема уличного освещения с фотореле и пускателем

Сумеречный выключатель для уличного освещения является незаменимым помощником для человека. С его установкой упрощается до минимума управление уличным освещением. Человеку остается только проводить замену перегорающих ламп.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

  • черный – фаза;
  • зеленый – ноль;
  • красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

  1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
  2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
  3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
  4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

  1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
  2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

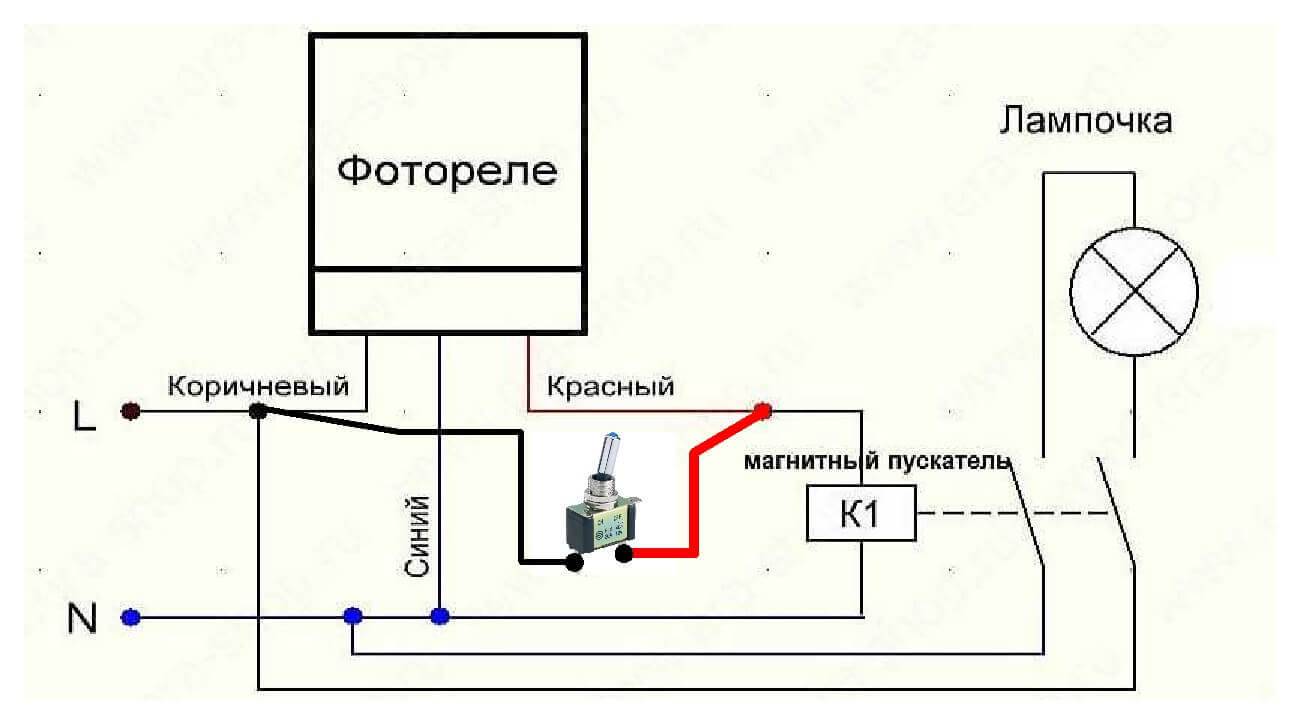

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Разновидности устройств и принцип работы

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.

Существует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

  • проводные. Запитка ДД осуществляется от бытовой сети 220 В;
  • автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.

Датчик проводного типаАвтономная конструкция

По способу определения движения

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

  • ультразвук;
  • акустику;
  • микроволны;
  • инфракрасные лучи;
  • комбинированные способы.

Датчики различают по способу определения движения

Ультразвук и акустика

Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.

Принцип действия УЗ датчика движения

Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.

Акустические устройства могут срабатывать от хлопка или громкого разговора

Микроволновые и ИК-датчики

Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.

Принцип действия микроволновых  ДД

Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.

Устройство и принцип определения движения ИК сенсором

Комбинированные

Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.

Комбинированный датчик

Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.

Важные характеристики

При покупке следующие параметры считаются основополагающими:

  • Напряжение (измеряется в вольтах). Выпускаются приборы, с напряжением питания 12, 24, 220 В. Рекомендуется выбирать последний тип, так как их можно подсоединить к домашней сети. Для остальных придется покупать специальные блоки питания.
  • Ток коммутации. Если его подобрать неправильно, продолжительность работы датчика снижается. Поэтому с числом и типом светильников нужно определиться до покупки датчика. Для получения наиболее допустимого тока коммутации следует суммировать потребляемую мощность лампочку и поделить на напряжение. Необходимо, чтобы номинальное значение было выше.

  • Порог включения (измеряется в люменах). Повышение этого показателя делает датчик более чувствительным. Мало чувствительный сенсор включает освещение сильно рано, очень чувствительный не дает ему включиться, когда на улице снег. Разные модели имеют не одинаковый диапазон настройки этого параметра.
  • Задержка срабатывания (в секундах). Диапазон является одной из базовых характеристик и указан в инструкции. Оптимально установить задержку в 5-7 секунд, чтобы освещение не включалось при любом шорохе.
  • Мощность (измеряется в ваттах). При низком этом показателе, прибор будет более экономичен. Обычно указывается два вида мощности: сколько потребляет прибор во время работы светильника, и в режиме ожидания.

Степень защиты. Датчики монтируются на улице, поэтому корпус должен иметь пыле и влагозащиту, не портится под действием ультрафиолета. Устойчивость должна составлять не менее ip44. Эта цифра может быть меньшей, если датчик в корпусе, который защищен от влаги.

Также следует учесть предельные температуры, при которых может работать датчик, особенно, если он устанавливается в регионе с суровой зимой.

Где поставить

Правильно выбрать место для установки фотореле для уличного освещения — тот еще квест. Надо учесть несколько требований:

  • На фотореле или фотодатчик (если он выносной) должен попадать дневной свет.
  • Любые источники искусственного света (фонари, окна, рекламные щиты) должны находится как можно дальше. Желательно чтобы устройство не реагировало на их включение/выключение.
  • Минимизировать возможность попадания света фар.

Фотореле IEK со встроенным фоточувствительным элементом

При все при этом, высота установки фотореле — на уровне 1,8-2 м. Это даст возможность регулировать параметры «с земли». Можно и выше, но понадобиться стремянка/лестница или стул/табуретка.

Как понимаете, найти такое место непросто. Есть несколько хитростей, которые облегчают решение:

  • Оградить фотореле или фотодатчик от света из окон или от фонарей (говорят от «засветки») можно при помощи 15-20 сантиметрового отрезка пластиковой трубы черного цвета и большого диаметра. Нижний край подпилить под углом, чтобы труба «смотрела» вверх. Конкретно угол подбирается «по месту», но обычно получается в районе 45-30° от вертикальной плоскости (стена, столб и т.д.).
  • Если фотореле ставится на один мощный светильник, разумнее всего разместить его сзади плафона. В зоне где свет попадает меньше всего.

Правильно выбрать место для фотореле

И еще совет из практики: подстроить параметры работы проще, если датчик освещенности фотореле стоит на восточной или западной стене. Но только в том случае, если там нет ярко светящихся объектов. В таком случае лучше всего выбирать ту сторону, где «засветка» меньше всего.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
