Установка
Перед монтажом теплого обогрева изучается инструкция установки, правилами сборки, допустимые показатели температурного нагревания полового покрытия. Например: у ламината и паркета допустимая температура +28°, только до +29° считается комфортной для проживания и здоровья человека.
Протяженность водяных труб большой комнаты длиннее, чем у маленькой по размеру, затраты ресурсов на нагревание воды соответственно выше. Для жилого помещения комфортной считается температура до +22°, а ванной комнаты – +25°. Поэтому теплый обогрев обустраивается коллектором со специальными вентилями, которые регулируют подачу воды по смежным контурам.
Схема подключения термодатчика не сложная, но подключения к сети 220 В проводится по инструкции.
К сети проводится подключение двумя способами:
- вилка – розетка;
- прямое подключение трехжильного провода к коробке.
Поломку регулятора не сложно устранить, его можно заменить новым. Если обогрев не включается или отключается сразу после включения, нужно проверить датчик. Снимается терморегулятор, чтобы достать кабель подключения. У него две жилы, сопротивление между которыми нужно устанавливается электронным тестером.
По инструкции указывается показание сопротивления – предел 5-30 кОм. Если измерительные показания сильно отличаются от заводских, прибор заменяется новым. Устанавливается совместимое устройство по заданным характеристикам.
Установка терморегулятора: пошаговая инструкция
Хотя обычно установка терморегулятора не вызывает каких-либо сложностей, стоит знать, как осуществить ее правильно, чтобы температура определялась верно.
В первую очередь нужно подобрать место для установки этого прибора
Это важно и для удобства пользования, и для правильно его работы. Нужно учесть такие моменты:
- располагать терморегулятор нужно рядом с розеткой;
- планируете располагать прибор у двери? Нужно устанавливать его с левой стороны, если она открывается вправо, и наоборот;
- нельзя устанавливать терморегулятор у окна – это может повлиять на правильное отображение температуры;
- оптимальной высотой размещения прибора на стене считается 1-1,5 м.
Важно учитывать рекомендации по установке терморегулятора, чтобы он правильно работал и отображал реальную температуру пола
Далее рассмотрим пошаговую инструкцию по установке терморегулятора на примере модели Devireg 535.
Самостоятельно подключить терморегулятор к теплому полу несложно, если следовать инструкции выше.
| Изображение | Последовательность действий |
|---|---|
 Шаг 1 | В комплект, помимо самого терморегулятора и инструкции к нему, входит датчик температуры теплого пола. |
 Шаг 2 | Чтобы подключить теплый пол к терморегулятору, стоит воспользоваться стандартной монтажной схемой. Она всегда остается на виду потому, что производители обычно изображают схему подключения на задней стороне терморегулятора или рядом с клеммами. |
 Шаг 3 | Перед подключением терморегулятора был подключен теплый пол. Концы нагревательного кабеля были предварительно выведены в подрозетник, а, кроме него, туда подведены трехжильный питающий кабель и гофрированная трубка. |
 Шаг 4 | Очень важный этап – отключение электричества в месте установки. Если вы не уверены, что обесточили место подключения, проверьте наличие напряжения индикаторной отверткой. |
 Шаг 5 | Теперь можно приступать к монтажу терморегулятора. В первую очередь устанавливается выносной датчик температуры теплого пола. Для этого в подрозетнике нужно отрезать гофрированную трубку – второй ее конец располагается возле нагревательных матов. |
 Шаг 6 | Датчик температуры располагается в «гофре», как показано на изображении, и проталкивается до упора. Нужно убедиться, что он попал в нужное место. |
 Шаг 7 | Далее нужно отрезать и снять изоляцию с проводов, которые идут от нагревательного кабеля. Достаточно 6-8 см. |
| Шаг 8 | Для большего удобства можно скрутить жилы экрана. Затем, используя клеммник, экраны нагревательного кабеля нужно соединить с желто-зеленым проводом – это защитный нуль питающего кабеля. Затем соединение «прячется» в подрозетник – оно будет находиться позади терморегулятора. |

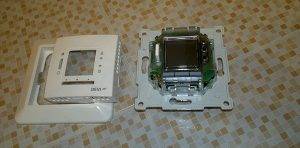

 Шаг 9 | Можно приступать к подготовке терморегулятора. Для этого прямую отвертку помещают в паз в нижней части передней панели, а затем надавить. Фиксатор щелкнет, передняя панель немного «вылезет» вперед, и вы сможете разобрать устройство. |
 Шаг 10 | Можно переходить к подключению проводов к терморегулятору. Для этого нужно снять изоляцию с концов проводов, а затем зажать в нужных клеммах, следуя схеме установки. |
 Шаг 11 | Провода нужно аккуратно подогнуть за терморегулятор, чтобы его получилось без труда установить в подрозетник. |
 Шаг 12 | Фиксируем механизм терморегулятора, проверяя, ровно ли он расположен. |
 Шаг 13 | Установка рамки. |
 Шаг 14 | Установки лицевой панели. Нужно вставить ее на посадочное место и аккуратно надавить до щелчка. |

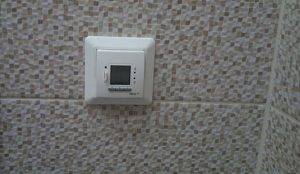

 Шаг 15 | Можно включить электричество и проверить, как работает терморегулятор. Если экран загорелся, начала определяться температура, значит, вы все сделали правильно. Установка завершена. |
Устройство и принцип действия
Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.
Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.
Смотреть видео – процесс настройки
Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.
Что такое разводка отопления
Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.
Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

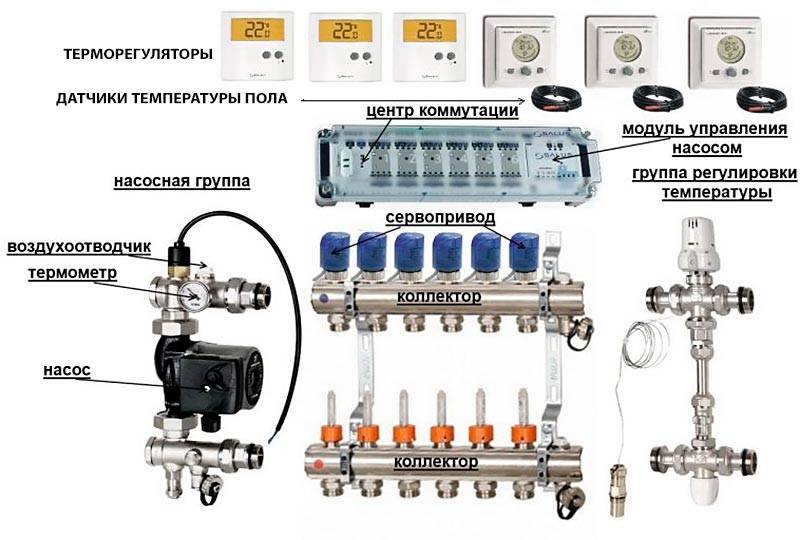

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.
Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.
В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.
Как работает принцип регулирования температурного режима
Основными элементами регулировки нагрева является сервоприводы, датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:
- Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
- При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
- Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.
Параметры регулировки
Смотреть видео – регулировка мощности блока термодатчика
- Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
- Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
- Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.
Как установить датчик теплого пола
Рассмотрим порядок монтажа датчика, а также связанные с этим вопросы.
Процедура монтажа
Итак, как подключить датчик? Для монтажа потребуются следующие инструменты и материалы:

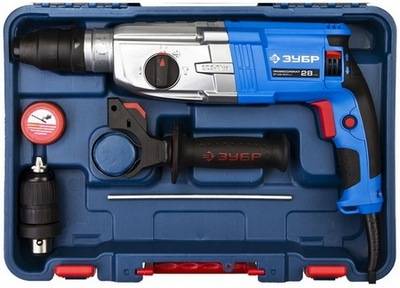

- перфоратор;
- гофра, длина которой равна длине проводника термодатчика;
- хомуты для монтажа проводов;
- шпатлевка.
Вместо перфоратора можно использовать зубило или любой другой инструмент, с помощью которого можно проделать канавку в поверхности стены.
Если нужно скрыть провод, ведущий к термодатчику, в стене, для установки понадобится перфоратор
Установка датчика для теплого пола требует выполнения следующих действий.
- Монтаж терморегулятора. На высоте примерно 1 м от пола устанавливают терморегулятор, к которому будет подсоединен датчик.
- Прокладывание дорожек. В стене и полу прокладывают канавки, по которым будут проходить проводники, соединяющие термодатчик и регулятор.
- Размещение проводов. В заранее подготовленных дорожках размещают провода и закрепляют их там хомутами. Они обязательно должны быть защищены гофрой. В противном случае возможно повреждение изоляции и возникновение короткого замыкания или нарушение контакта.
Канавки, расположенные на стене, штукатурят. Те, что на полу, закрывают плиткой, ламинатом, паркетом.
Устанавливать датчики необходимо до размещения покрытия. Ведь поместить термодатчик для теплого пола под плитку или паркет, когда они будут уже уложены, не получится.
Гофра должна быть достаточно жесткой и не деформироваться под весом напольного покрытия. Это обеспечит возможность замены подключенного температурного датчика без демонтажа всей конструкции.
Описанная процедура монтажа подойдет для любого типа напольной облицовки.
Схематическое изображение размещения термодатчика на полу
Можно обойтись и без создания канавок в стенах, не нарушая их целостность. В этом случае провод прокладывают внутри специального пластмассового кожуха. Его можно приобрести в любом строительном магазине. Такой кожух располагают над стеной и прикрепляют к ее поверхности.
Схема подключения
Схема подключения датчика для теплого пола может отличаться в зависимости от особенностей конструкции терморегулятора. Впрочем, отличия незначительные. Обычно советы о том, как установить датчик, можно найти в инструкции этого устройства. Чаще всего прибор подключают к двум контактам, которые обозначены на корпусе регулятора тремя латинскими буквами NTC. Полярность при этом соблюдать не требуется.
Наиболее распространенная схема подключения термодатчика
Выбор расположения прибора
Датчик пола важно правильно расположить. Место подбирают таким образом, чтобы оно отражало температуру большей части нагреваемой поверхности
Обычно это — центр пола с подогревом. Это обусловлено тем, что по краям температура несколько меньше. Поэтому если смонтировать термодатчик именно там, он будет срабатывать, когда большая часть обогреваемой поверхности еще не успела остыть. Это вызовет чрезмерное повышение температуры и чревато выходом из строя нагревательных элементов.
Настройка
Поговорим о том, как правильно настроить датчик. Настройку осуществляют с помощью терморегулятора. Сам термодатчик отрегулировать нельзя. Настройка сводится к установке температурных значений, при которых начинается или прекращается нагрев пола. Они напрямую зависят от сопротивления, которое имеет термодатчик при той или иной температуре. Именно этот параметр учитывает оборудование.
Температуру устанавливают таким образом, чтобы люди, пользующиеся теплым полом, чувствовали себя максимально комфортно.
Сам датчик настроить нельзя — нужные параметры устанавливают при помощи блока управления терморегулятора
Критерии выбора
Электронная беспроводная термоголовка с WiFi
Изделия для регулировки температуры выпускаются многими известными компаниями. К ним относятся Buderus, Danfoss, Овентроп. Они имеют свои представительства во всех крупных городах.
Чтобы подобрать лучшее устройство, следует опираться на следующие критерии:
- Термоклапан, на который фиксируется головка. Бывает клипсовое и резьбовое соединение.
- Тип резьбы на самой термоголовке. Бывает в виде гайки со шторками или круглое.
- Наличие юбки. Она скрывает рабочую часть и делает внешний вид более привлекательным.
- Материал. Самые дешевые приборы делаются из пластика, дорогие – из металла. Первые ненадежные и недолговечные.
- Качество материала. Использование дешевого пластика удешевляет конструкцию, но от этого страдает прочность и время работы.
- Тип рабочего элемента. Бывает жидкий, газовый, электронный, парафиновый. Термоголовка Danfoss
- Плавность поворота рукоятки. Влияет на точность выставления характеристик.
- Наличие дополнительных характеристик. Есть беспроводные модели с WiFi, различными сенсорами и другими устройствами управления и регулировки.
- Градуировка, длина шкалы.
- Имеется ли антивандальная защита.
- Внешний вид.
В магазинах предлагаются готовые комплекты, состоящие из клапана и термоголовки. При желании эти элементы можно купить по отдельности. В частности, к радиаторам Rifar и Kermi приходится приобретать терморегулятор отдельно. Большой популярностью пользуются приборы компании Данфосс.
Также стоит заранее выбрать, какая именно термоголовка будет использоваться по способу управления. Термостатическая головка для радиатора отопления с датчиками и системой автоматики удобнее, но подходит не для всех видов батарей.
Производители и модели датчиков для теплого пола
Danfoss – компания, выпускающая широкий ассортимент продукции, среди которой находится тепловая автоматика. Датский концерн работает еще с 1933 года и постоянно совершенствует продукцию, предлагая надёжные датчики тепла. В среднем стоимость изделия составляет 5 тысяч рублей.
Терморегуляторы AURATON используются для разных систем отопления. Изначально польская компания занималась газовыми отопительными системами, затем расширила ассортимент за счет электронного оборудования. Расходы на покупку датчика окупаются за несколько месяцев, ведь затраты на электроэнергию уменьшаются на 20 %. Обойдется в 3500 рублей, что немного дешевле датской компании.
Продукция HERZ (Австрия) создается согласно европейским стандартам с применением современных технологий. Выбор в пользу таких изделий гарантирует долгий срок эксплуатации. Обычный терморегулятор этой фирмы обойдется в 1800 рублей.
При выборе подходящего датчика тепла обращайте внимание на продукцию таких производителей, как Prodigy (Италия), Euroster (Польша)
Виды регуляторов водяного пола
Датчики температуры теплого пола поддерживают комфортный режим комнатного воздуха, контролируют экономию энергоресурсов. Устройство показывает: насколько прогревается теплый пол, датчик температуры определяет температуру воздуха над полом.
При монтаже устройства контроля воздуха соблюдаются правила установки прибора:
- устройство устанавливается на высоту 1 метра;
- подключается к отдельной розетке;
- устройство не нагревается под влиянием посторонних нагревателей или солнечного света.
Датчики теплого пола на самом покрытии устанавливаются:
- устройство прикрепляется на высоте 0,5 м до нижнего уровня, на таком же расстоянии до стены между витками двух водяных труб на равном расстоянии;
- один край провода с измерителем устанавливается в гофрированную трубу;
- другой край подключается к термостату, укладывается по проделанной канавке в бетоне;
- поверхность заливается бетоном, край гофры выходит наружу (что удобно при реконструкции или замене).
Датчики для теплого пола автоматически регулируют установленную температуру, при достижении заданного показателя – отключают нагревание. В трубу подачи нагретой воды устанавливается сервопривод, который регулирует подачу воды при помощи цилиндрического поршня.
Подразделяются датчики по типам:
- аналоговый (электронно-механический).
- сенсорный или кнопочный (цифровой).
- с автоматическим программированием;
- мультизональные;
- радио термостаты и контроллеры.
Каждый наделен характеристиками. Также разделяются по месту установки: напольные, воздушные, комбинированные.

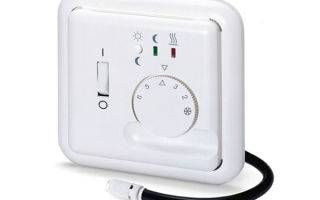

Механические модели
Первый тип регулятора настраивается вручную, температура выставляется при помощи вращающейся кнопки, включение производится клавишей. На панели указанная минимальная, а также максимальная точка температуры.
Электронные модификации
Автоматический прибор программируется на время работы, с определением времени включения подогрева до заданного показателя (ночное время, выходные дни, время отсутствия хозяев). Выставляется минимальное значение температурного режима, что экономично при использовании энергоресурсов. Некоторые измерители автоматически отключаются на установленное время.
Программируемые регуляторы температуры
Работает регулятор не только по заданному графику. Дисплей показывает потребления энергии, что балансирует потребление ресурсов. Дополнительная функция – контроль заданных параметров, управление при помощи телефона или компьютера.
Сенсорные
На сенсорном регуляторе показатели задаются вручную при помощи кнопок, касанием или пультом. Температурные показатели в диапазоне погрешности 0,5°.
Сенсорные регуляторы могут быть накладными или съемными. В ванной комнате монтаж производится под щиток для защиты от повышенной влажности.
Радиотермостаты и радиоконтроллеры
Автоматическая регулировка температуры полов производится термостатами, сервоприводами коллекторов, термоголовками с проводными датчиками.
Автоматическая регулировка упрощает ручную настройку, контролирует безопасность. Радиоконтролер выпускается европейской фирмой Uponor, представлен на российских рынках.
Он отличается такими показателями:
- радиосигнал управляет специальными сервоприводами;
- переносной термостат, на который поступают показания;
- радиоконтроллер корректирует сигналы, подает их на сервоприводы.
Дополнительная функция – радиоуправление температурой теплого пола, подключение к мобильному телефону, что контролирует обогрев.
Радиотермостат выполняет функции, заложенные по программе:
- определяет степень нагревания, подключается к насосу для принудительной циркуляции воды;
- полуавтоматическое управление;
- регулирует подачу нагретой воды;
- независимо от внешней погоды, поддерживает комфортную температуру воздуха.
Что могут программируемые терморегуляторы
Особое значение имеет выбор терморегулятора для теплого пола, когда речь идёт о больших площадях. Его помощь в экономии электричества будет особенно ощутима. С кабельными и плёночными тёплыми полами можно с успехом сочетать программируемый терморегулятор.
Принцип его настройки очень схож с обычным электронным, но есть одно существенное преимущество: его можно «озадачить» работой в соответствии с календарём. На деле это выгладит так: на отдельные дни недели у терморегулятора будут конкретная задача.
Пример «простейших» задач. В субботу и воскресенье, когда вся семья в сборе и дома, устройство может обеспечить обогрев всего помещения на уровне 25-и градусов. А вот с понедельника по пятницу с 8 утра до 18 вечера никого дома не будет, и температуру можно снизить до 17-и градусов. Задачи можно и усложнить. При таком подходе к обогреву тёплого пола можно легко сэкономить около 70 процентов электроэнергии. Все процессы по регулировке температурного режима будут автоматическими после соответствующей настройки. Заданный цикл будет повторяться, пока настройки принудительно не изменят.
Подключение температурного датчика
Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.
И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!
Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

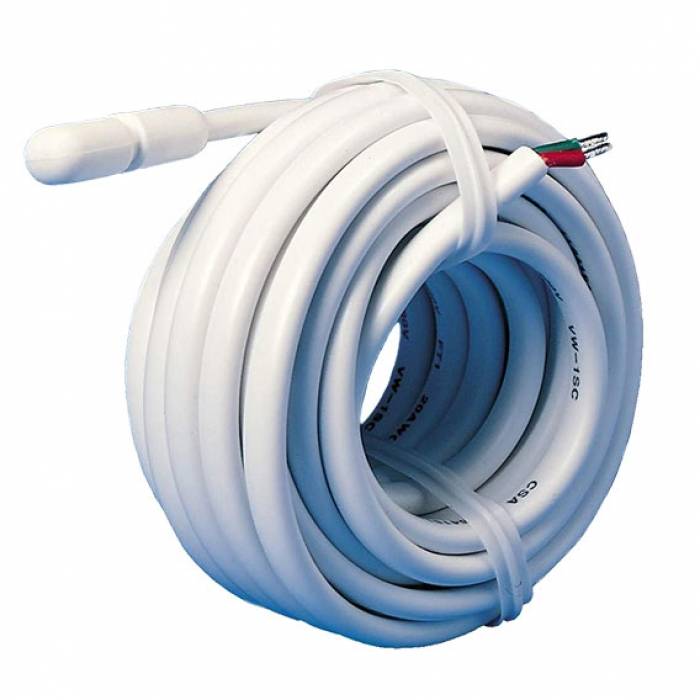

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.
Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.
У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

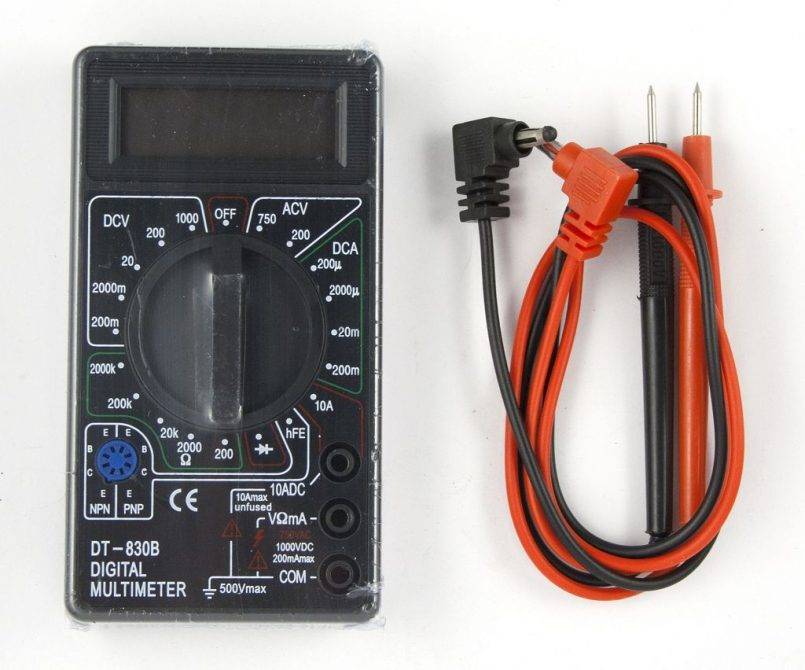

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.
Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.
Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?
При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.
Поэтому придется покупать и устанавливать не один, а несколько термостатов.
Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.
При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.
Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.
Что это за зона, читайте в отдельной статье.
Виды
Классифицируются тепловые датчики по разным критериям. В зависимости от монтажа бывают встраиваемыми и наружные.
Для электрических полов
Механические регуляторы просты в конструкции и уходе. Они подходят для маленьких помещений. Регулировка происходит с помощью колесика или клавиши. Некоторые модели предусматривают наличие функции защиты от детей.
Единственный недостаток – отсутствие точной настройки температуры.
Для водяных полов
Электронные модели идеально подойдут для регулировки тепла водяного пола. Могут контролировать температуру на уровне пола или в помещении. Оборудованы дисплеем, управление производится с помощью кнопок. Электронный регулятор позволяет более точно настроить температуру пола.
Для инфракрасных полов
Применение цифрового терморегулятора с инфракрасным датчиком температуры позволяет снизить расход электроэнергии на 70 %. Управление производится с помощью сенсорного дисплея.
Дорогостоящие модели имеют функцию программирования. Стоимость достигает до 500 долларов. Управлять некоторыми моделями можно через интернет.
