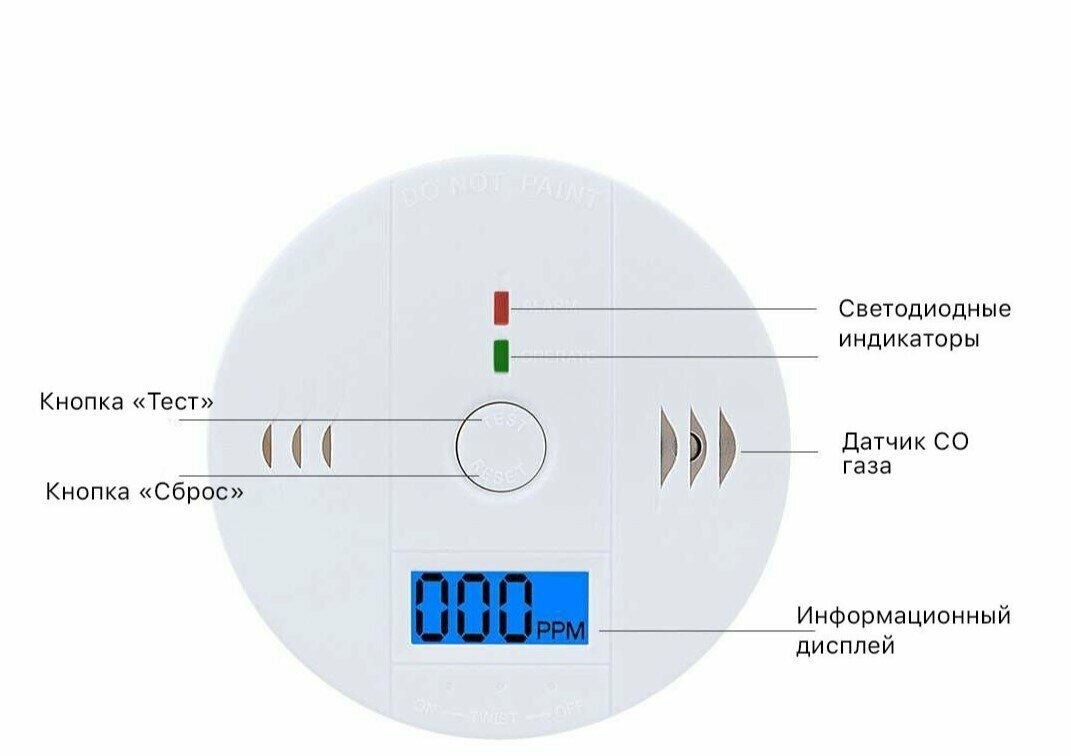

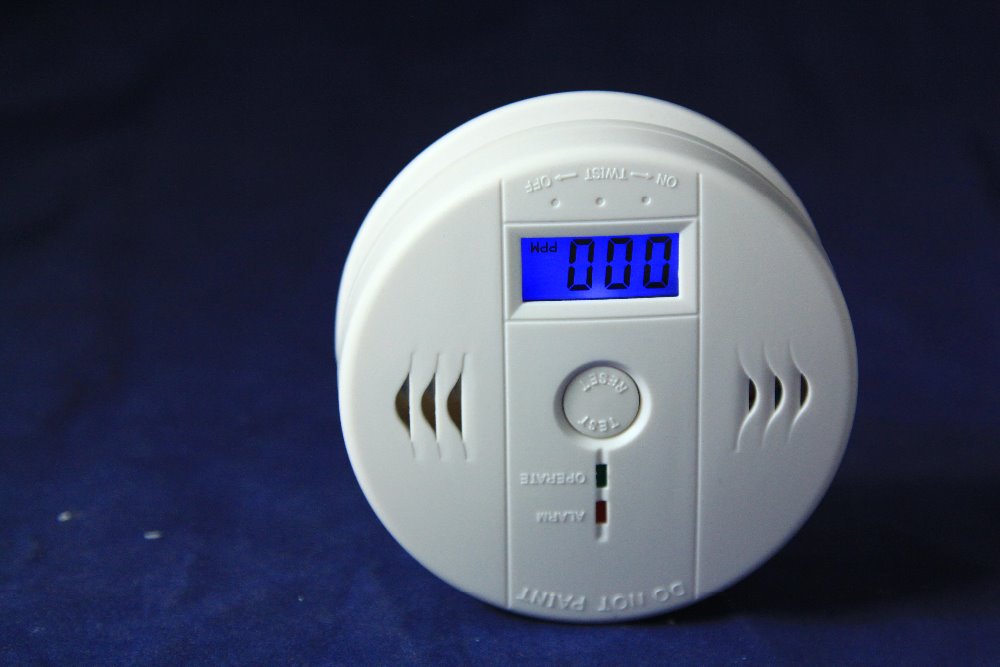

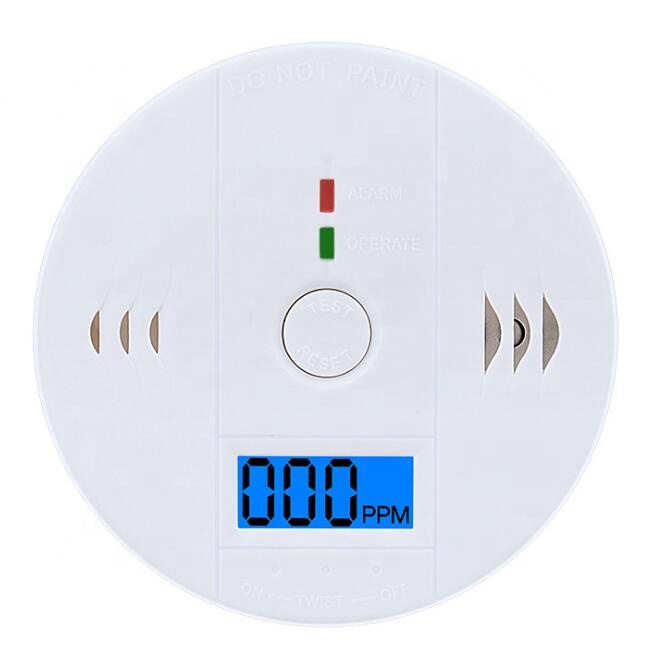

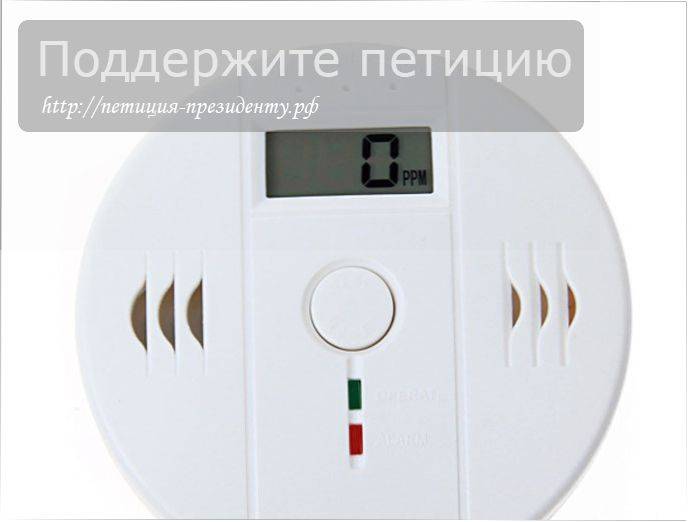

Принцип работы датчика обнаружения угарного газа

Процесс установки сигнализатора

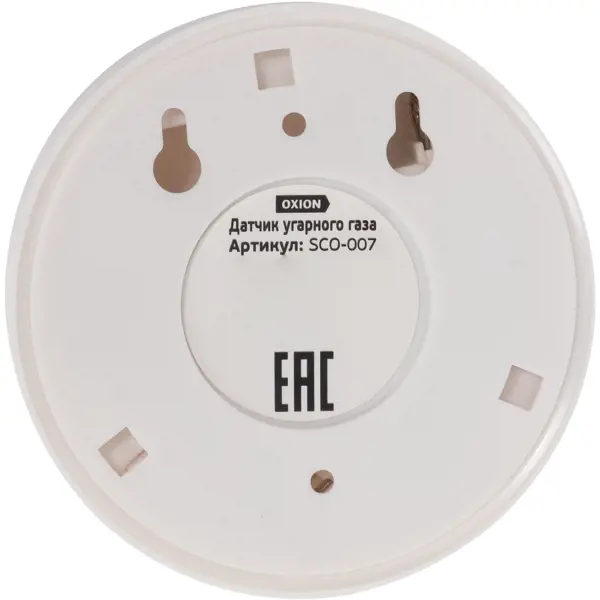

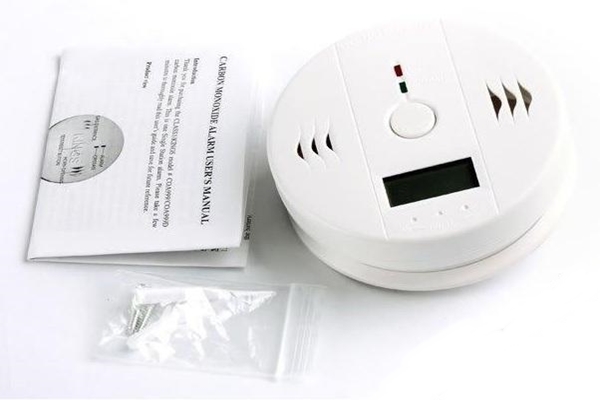

В комплектацию большинства детекторов входит специальный крепежный элемент, на который в дальнейшем будет совершаться посадка устройства. Рекомендуется осуществлять крепление на стене ближе к потолку.

Следует заметить, что в европейских странах крепление датчика угарного газа на стене является грубым нарушением. Монтаж там разрешено проводить только на потолке, в отличие от СНГ, где установка сенсора зачастую происходит на расстоянии не менее 1,5 м от пола.

Так как датчики фиксируют не только монооксид углерода, но также и природный газ, нужно понимать некоторые особенности монтажа. При обустройстве системы газовой сигнализации, крепление прибора стоит проводить на разной высоте.

Если дом подключен к трубопроводу с природным газом, сенсор нужно располагать ближе к потолку. В случае с газом баллонным – ближе к полу. Объясняется это разной плотностью газообразных горючих веществ. Природный легче сжиженного баллонного варианта. При утечке он поднимается вверх, в то время как баллонный наоборот первым делом заполняет нижние уровни помещения.

Выбор места и высоты для установки датчика наличия газа в воздушной среде зависит от вида газообразного топлива. Для выявления утечки природного газа устройство крепят вверху, для определения пропан-бутановой смеси ставят в нижней части помещения (+)

При организации системы предупреждения утечки газа не стоит стопроцентно полагаться на функции сенсора. Прибор выполняет только мониторинговую задачу и не сможет обезопасить жизнь людей в случае возникновения аварийной ситуации.

Перед установкой в необходимом порядке следует проверить систему вентиляции. Если она исправна – производить установку.

Для самостоятельной проверки тяги можно поднести к люку вентиляции зажженную зажигалку либо свечу. Также можно использовать лист бумаги

Процесс подключения датчика к электросети должен осуществлять исключительно компетентный специалист, иначе могут возникнуть неполадки при неправильной организации питания. Не стоит пренебрегать данным правилом, и лучше обратиться к профессионалу, т.к. от успешности предприятия зависит чья-то жизнь.

Выбирая место расположения модуля, позаботьтесь о том, чтобы по крайней мере один из сенсоров располагался в спальне

Это важно учесть. Ведь большинство несчастных случаев, связанных с утечкой угарного газа, происходит во время сна

Если дом состоит из нескольких этажей, необходимо обеспечить противоугарной системой каждый этаж помещения.

Монтируя сенсор в одной комнате с источником огня, следует соблюдать минимальное расстояние между очагом и датчиком. Как правило, для объективного анализа воздуха, нужно соблюсти расстояние в 4-5 м.

Некоторые модели сенсоров срабатывают при повышении температуры воздуха выше 50 градусов. Такой феномен имеет место быть, когда в помещении начался пожар и источник пламени находится в непосредственной близости от устройства. При этом количество выделяемого угара еще может не достигнуть тревожной отметки.

Прибор должен располагаться в таком месте, чтобы ничто не мешало потоку воздуха. Это характерно для тех случаев, когда крепление детектора находится за шторой

Циркуляция воздуха вокруг сенсора – это главный момент, на который нужно обращать внимание. Потому что некоторые объекты интерьера могут блокировать впускное отверстие прибора и в итоге система не обеспечит 100% защиты

Проверить работоспособность анализатора можно разными способами. Самый легкий – это купить специальный баллончик с CO. Распылив его около детектора, можно убедится в правильности операции монтажа.

Баллончик с углекислым газом можно найти в любом хозяйственном магазине. При использовании нужно быть осторожным, т.к. вещество находится под давлением

Стоит соблюдать некоторые моменты при осуществлении данного процесса. Во-первых, ни в коем случае не нужно направлять струю аэрозоля непосредственно на прибор

Это важно, потому как прямая концентрация вещества в десятки раз превышает фактическое количество, необходимое для срабатывания датчика

Такое предприятие может либо негативно отразится на функциональности сенсора, либо попросту вывести его из строя. Большинство производителей настаивают на специализированной проверке оборудования у квалифицированных техников. Естественно, процедура платная, но таким образом можно быть уверенным в исправной работе детектора CO.

Во избежание поломок, нужно следить за чистотой в помещении, в первую очередь стараться не допускать скопление пыли на корпусе датчика.

Советы по выбору

Для защиты жилища от повышенной загазованности, нужно покупать сигнализаторы, опираясь на определенные правила. Лучше приобрести комплект от одного производителя – все элементы идеально подойдут друг к другу. Эксплуатация также не будет вызывать сложностей. Учесть необходимо:

Общий срок службы. Он указан производителем в инструкции – у всех моделей он разный.
Срок эксплуатации сенсоров – элементов, которые чувствительны к газу. Как правило, их срок службы значительно меньше, чем самих приборов, поэтому менять сенсоры необходимо чаще. Нужно сравнивать затраты на чувствительные элементы разных моделей.
Защитная система от загазованности требует постоянного тестирования – проверка исправности и готовности к работе. Лучше выбрать прибор, который можно тестировать просто нажатием кнопки.
В документации следует проверить отметку о том, что сигнализатор прошел метеорологическую проверку.

Также сигнализаторы необходимо выбирать по следующим параметрам:

вид газа: угарный (СО), сжиженный (бутан-пропан), природный (метан, СН4);
по чувствительности: угарный газ – 20 мг/м3, топливо – 10 процентов НКПР;
по виду сенсоров – работа для идентичных газов бывает реализована на различных физических и химических принципах;
по времени эксплуатации устройства – не менее 10 лет;
по сроку службы чувствительных элементов (периодичность замены 3, 5 лет).

Также можно выбрать оборудование с дополнительными функциями. Выпускаются, к примеру, модели с GSM-модулем, благодаря которому приходит мгновенное оповещение на смартфон. Можно выбрать оборудование с самодиагностикой и индикацией помех. Существуют модели, в которых есть контакты, позволяющие включать вытяжной вентилятор.

Поскольку очень много взрывов и пожаров происходит по причине утечки газа, то необходимо установить в квартире или собственном доме датчик утечки газа. Размещение в доме небольшого прибора избавит вас от трагедии, сохранит здоровье ваше и близких вам людей.

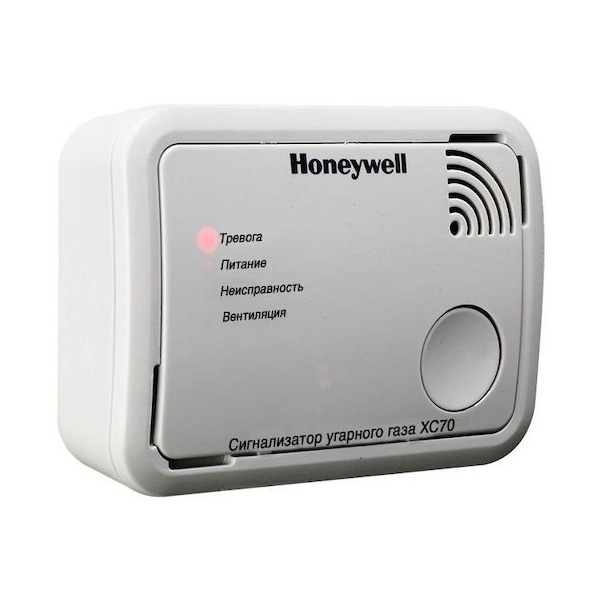

Рейтинг лучших моделей сигнализаторов

Наибольшее количество положительных отзывов имеют следующие устройства:

Blaupunkt CO-S2. При повышении концентрации монооксида углерода до 300 PPM время срабатывания составляет 1,5 минуты. При максимально допустимом содержании вещества система подает сигналы каждый час. Имеются встроенная система диагностики, индикатор заряда. Для питания прибора устанавливают 3 батарейки.
Fibaro Co Sensor. Датчик работает как отдельно, так и в составе комплексных противопожарных систем. Он совместим с технологиями «умный дом».
Ferguson SmartHome CO Detector. Датчик оповещает пользователя световой и звуковой индикацией

Элемент становится важной частью системы «умный дом» Ferguson. Можно применять устройство отдельно

Для управления используют установленное на смартфон приложение. Прибор может работать совместно со смарт-гаджетами других марок.
FireAngel CO-9D. Модель снабжена высокоточным электрохимическим сенсором. Он реагирует на минимальное повышение концентрации угарного газа в воздухе. Приятным дополнением является встроенный термометр. Питание обеспечивается емким литиевым аккумулятором. При включении тревожного режима подаются звуковые и световые сигналы.

Неплохие устройства производят китайские компании, например, Xiaomi.

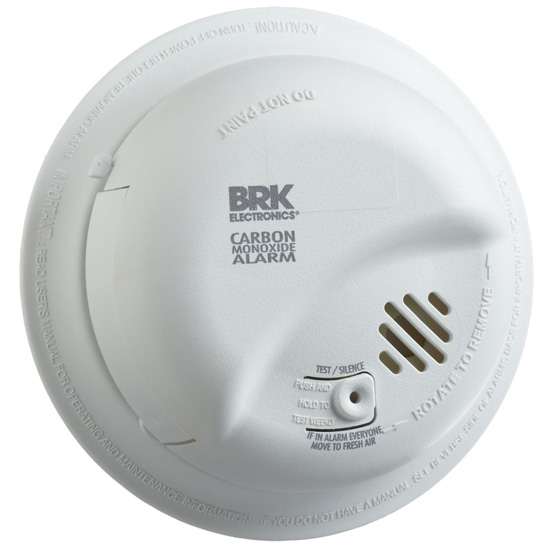

Датчик угарного газа — почему важна его установка?

Датчик угарного газа — это устройство, которое буквально может спасти вам жизнь. Его наиболее важным преимуществом является то, что он обнаруживает окись углерода, которая, в отличие от выходящего газа, не может ощущаться людьми. Хотя газ имеет специфический запах, окись углерода не имеет запаха.

Окись углерода (CO) — очень ядовитый газ. Он образуется в результате неполного сгорания угля, газа, древесины и других органических и неорганических веществ. Его источником в доме может быть, например, угольный котел, газовая плита, камин.

Неполное сгорание твердого или жидкого топлива в таких устройствах происходит из-за недостатка кислорода. Причиной обычно является загрязнение или выход из строя нагревательного устройства, а также неисправность гравитационной или механической вентиляции.

Поскольку его нельзя ощутить, мы можем не осознавать его повышенную концентрацию в воздухе. Когда угарный газ попадает в организм через легкие, он нарушает работу дыхательной системы. Другие органы становятся гипоксичными, в том числе мозг, что может даже привести к смерти.

Тяжелое отравление угарным газом чаще всего происходит ночью, потому что во время сна нельзя обнаружить тревожные реакции организма на гипоксию, такие как:

одышка,
головокружение и головная боль,
тошнота,
нарушения сознания.

Первые симптомы отравления заметны, когда около 200-400 промилле окиси углерода остается в воздухе не менее часа. Поэтому стоит знать, что датчик окиси углерода способен определять концентрацию окиси углерода до 30-50 частей на миллион.

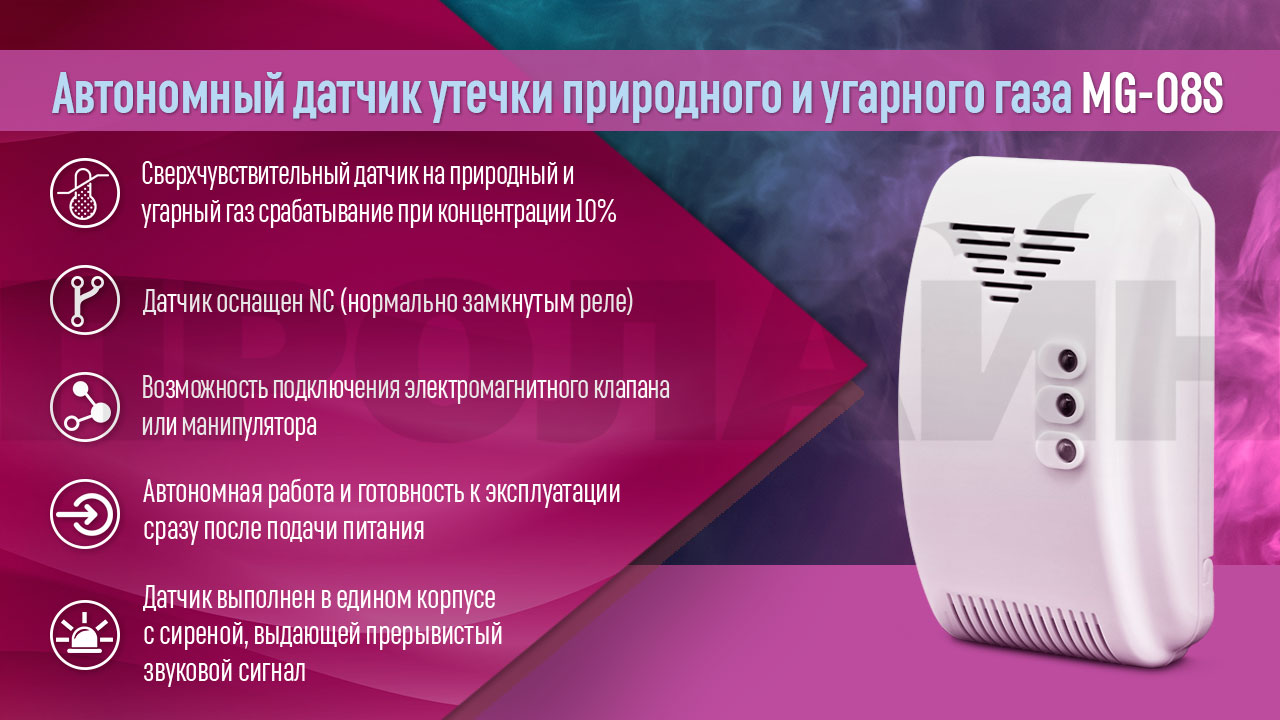

Датчик газа, в свою очередь, обнаруживает повышенную концентрацию газа в воздухе, которая может произойти в результате утечки из плиты или плиты. Его чрезмерное скопление в помещении может вызвать взрыв — достаточно легкого возгорания, например, от осветительной установки.

Где устанавливают датчики-газосигнализаторы?

Основное преимущество датчика газа – это способность выявить опасную концентрацию ядовитого вещества в воздухе и оповестить о ней звуковым и световым сигналом. Как правило, газосигнализаторы как часть системы пожарной безопасности устанавливают в потенциально опасных местах, где эксплуатируется газовое оборудование: в котельных, на кухне и других помещениях.

Чтобы исключить отравление токсичными газами, необходимо:

контролировать работу системы вентиляции и кондиционирования,
использовать газовое оборудование только по назначению согласно правилам,
регулярно проводить осмотр и проверку газового оборудования,
использовать датчики для контроля качества воздуха в помещении.

Без приборов для измерения концентрации горючих газов не обходятся на промышленных объектах. Целые системы идентификации опасного газа устанавливают на предприятиях в помещениях, которые могут стать очагом отравления. Очевидно, что датчик, способный определить утечку ядовитого газа, необходим не только на производстве, но и в быту. В опасной ситуации прибор поможет обезопасить жителей дома от несчастных случаев.

Негативное влияние газа

Угарный газ (СО) является продуктом сгорания чего-либо. Например, дома для приготовления пищи часто используют “голубое” топливо. В небольших количествах, но монооксид углерода выделяется.

Если норма, которую человек может воспринимать без вреда здоровью, превышается, то последствия могут носить даже летальный характер. Токсическое действие угарный газ оказывает при вдохе. Вещество вступает в реакцию с гемоглобином, что нарушает процесс насыщения клеток кислородом. От этого сильно страдают мозг и нервная система. Они первыми реагируют на гипоксию.

Дозировка и симптоматика:

До 0,08% — сонливость и общее недомогание. Далее появляются головная боль, головокружение, кашель. Возможны поражение слизистой, бледность и сбои в работе сердца.
До 0,32% — потеря сознания, кома, паралич и летальный исход в течение 30 минут.
До 1,2% — жизнь продолжается не более 5 минут.

Обнаружить продукт в воздухе самостоятельно не просто. Причинами являются отсутствие запаха и цвета. Для этого можно использовать компактные датчики, которые устанавливаются в районе возможного источника СО.

Утечка газа происходит чаще в частном секторе, так как отапливаются они печами с дымоходами (слабая тяга), а вентиляция, как правило, имеет естественное устройство (щели, форточки). Также причиной может послужить неисправные плита или водонагреватель, работающие на газу. Самое опасное время — ночь при закрытых окнах. Спящий человек наличие СО не сможет распознать или не успеет.

Назначение устройств

Компоненты газа оказывают незначительное вредное воздействие на организм человека, но это при нормальных концентрациях. В случае, если объемная доля кислорода при вдыхании снижается до 16%, наступает удушье. Если голубое топливо сгорает не полностью, то образуется угарный газ (СО). Источником угара могут стать колонка для нагрева воды, газовый котел или другое оборудование, если в них неисправен тракт, по которому подается воздух для горения, а также слабая тяга, имеющаяся в дымоходе.

Негативное воздействие на организм

Углерода оксид (СО) имеет остронаправленный механизм воздействия на организм человека, возможно, до летального исхода. А поскольку у природного газа отсутствуют запах, вкус и цвет, то увеличивается риск отравления. При отравлении отмечаются:

учащенное сердцебиение;
сильная головная боль;
тошнота, сопровождающаяся рвотой;
учащенное сердцебиение;
одышка;
головокружение;
слабость.

Чтобы предотвратить подобные случаи, устанавливаются датчики газа. Если в новых жилых помещениях, где есть газовое оборудование (котлы, плиты, водонагревайки и т. д.), устанавливаются сигнализаторы загазованности, то в ранее построенных зданиях необходимо монтировать прибор. Датчики газа должны срабатывать в том случае, если концентрация СО в помещении достигла более 20 мг/м3 и содержании в воздухе НКПРП равной 10 %.

Разновидности

Газовые клапаны для котла классифицируются по ряду критериев. Первым из которых является количество входов. Исходя из этого показателя выделяются следующие виды клапанов:

Двухходовые. Они представляют собой конструкции, имеющие два отверстия — входные и выходные. Основное их применение — блокировка подачи, либо открытия потока рабочей среды трубопровода.
Трехходовые. В таких механизмах предусмотрены одно входное и два выходных отверстия. Такие клапаны выполняют запорно-регулирующую и перенаправляющую функции.
Четырехходовые. В таких газовых клапанах присутствуют четыре отверстия: три выпускных, одно входное. По своей работе они схожи с трехходовыми клапанами, только благодаря еще одному дополнительному входу, сфера их применения немного расширена.

Следующая классификация — это тип управления клапаном:

Механизмы с ручным управлением. Представляют собой простые конструкции, затвор которых начинает работать в момент, когда поворачивается управляющее колесо либо рычаг. Главные отличительные особенности таких клапанов — высокая надежность и низкая цена.

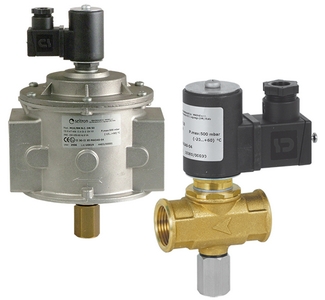

Электромагнитные клапаны. Благодаря тому, что в их конструкцию входит электрический привод, они могут функционировать в автоматическом режиме. Обычно такие устройства применяются в промышленных газопроводах, на теплосетях и производственных линиях.

Газовый отсечной электромагнитный клапан с ручным взводом Seitron

В свою очередь, электромагнитные газовые клапана классифицируются исходя из положения затвора, которое он принимает, в случае, когда отключается электричество:

Нормально открытые. Такие клапаны при отключении электричества переходят в открытое положение, таким образом обеспечивают свободное движение рабочей среды в трубопроводе.
Нормально закрытые. Когда отсутствует подача электроэнергии, затвор принимает закрытое положение и перекрывает поток газа в системе.
Универсальные клапаны. Подобные механизмы, при отключении подачи электричества, остаются в том же положении, в котором они находились до этого.

Также, исходя из функционального предназначения, выделяется два вида клапанов.

Так, например, обратный газовый клапан: такие устройств предназначены для защиты трубопровода от циркуляции рабочей среды в обратную сторону. Благодаря особенностям конструкции механизма, где задействован обратный клапан, имеется возможность пропускать ток исключительно в заданном направлении. В этом заключается принцип его функционирования.

Основное предназначение обратного клапана — защита трубопровода. Обычно такие устройства монтируются возле самого газового оборудования: баков для хранения, перекачивающих насосов, колонок, газовых котлов и редукторов, т.к. именно так обратный клапан не позволяет пламени направляться в сторону приборов.

Газовый предохранительный клапан отвечает за те же процессы, что и обратный клапан. Он представляет собой защитное устройство, который не позволяет возникать аварийным ситуациям из-за резких перепадов давления в системе.

Данные клапаны в автоматическом режиме перекрывают подачу газа в ситуациях, когда давление рабочей среды вышло за пределы нормы или же, наоборот, не дотягивает до нее.

Многие пользователи часто прибегают к установке на предохранительный запорный клапан терморегулятора, измерителя загазованности воздуха, датчика давления рабочей среды.

О газовом фильтре для котла можете прочитать здесь.

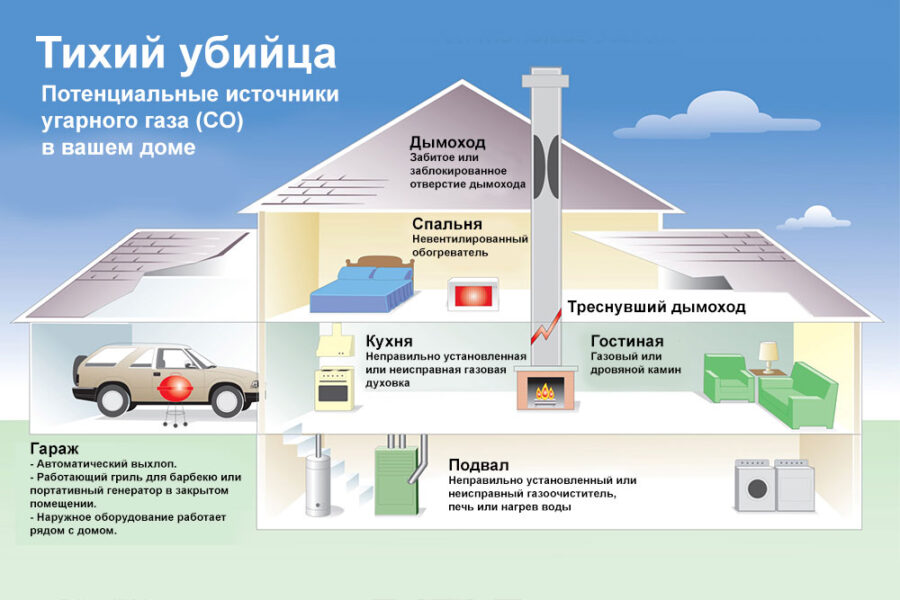

Откуда берется угарный газ и почему он так опасен?

Окись углерода (СО) представляет собой бесцветный, без запаха, вкуса и очень ядовитый газ. Окись углерода образуется в результате неполного сгорания (при недостаточном поступлении кислорода) органических и неорганических веществ. Естественными источниками окиси углерода являются извержения вулканов и пожары растений с температурой около 1000 ° C. Однако в домашних условиях образование окиси углерода является побочным продуктом неполного сгорания угля, нефти, древесины, газа, нефти, бензина, керосина, пропана и других твердых и жидких топлив.

В лабораторных условиях окись углерода немного легче воздуха — это смесь азота, кислорода, углекислого газа и других газов. Плотность «сухого» воздуха при 0 ° C составляет 1,293 кг / м3, а плотность оксида углерода — 1,250 кг / м3). Однако в домашних условиях окись углерода тяжелее — воздух со средней температурой 20 ° C и «нормальной» влажностью 60% имеет плотность около 1,206 кг / м3, что приводит к тому, что наряду с углекислым газом (CO2) и другими побочные продукты горения накапливаются в нижних частях помещений (около пола).

Из-за не обнаруживаемости органолептических свойств оксид углерода называют тихим убийцей. Почему это так опасно?

Окись углерода, всасываемая через дыхательную систему, попадает в легкие, заставляя его быстро связываться с гемоглобином. Соединение в организме, называемое карбоксигемоглобином или гемоглобином окиси углерода, HbCO, не может переносить кислород из легких ко всем клеткам организма. Это приводит к нарушению процесса дыхания и, как следствие, к гипоксии в организме.

Самый серьезный ущерб, вызванный гипоксией, происходит в центральной нервной системе. Способность окиси углерода связываться с гемоглобином примерно в 270 раз выше, чем у одного кислорода. Следовательно, и без того низкая концентрация окиси углерода в воздухе может представлять значительную угрозу для человека.

Угарный газ и его негативное влияние

Монооксид углерода, либо как его еще называют CO, является продуктом реакции окисления веществ при высоких температурах, проще говоря – угарный газ образуется в процессе горения. CO всегда выделяется в небольших количествах во время готовки пищи.

Однако превышение допустимой нормы содержания газа в помещении чревато тяжелым поражением здоровья, а иногда может привести к летальному исходу.

Угарный газ ежегодно уносит жизни тысяч людей только из-за того, что человек не в состоянии почувствовать угрозу до наступления симптомов. Зачастую это происходит, когда уже поздно что-либо предпринимать

Обнаружить вещество в воздухе способны только специальные приборы, потому как газ не имеет ни запаха, ни цвета. Кроме того, оказывает токсическое действие на организм в момент вдыхания.

Попадая в легкие, угарный газ вступает в соединение с гемоглобином, вследствие реакции получается – карбоксигемоглобин. Вещество препятствует процессу насыщения клеток крови кислородом и вызывает гипоксию тканей организма.

Для определения наличия газа в воздушной среде применяются датчики, сферу использования которых демонстрирует фото-подборка:

Галерея изображений
Фото из

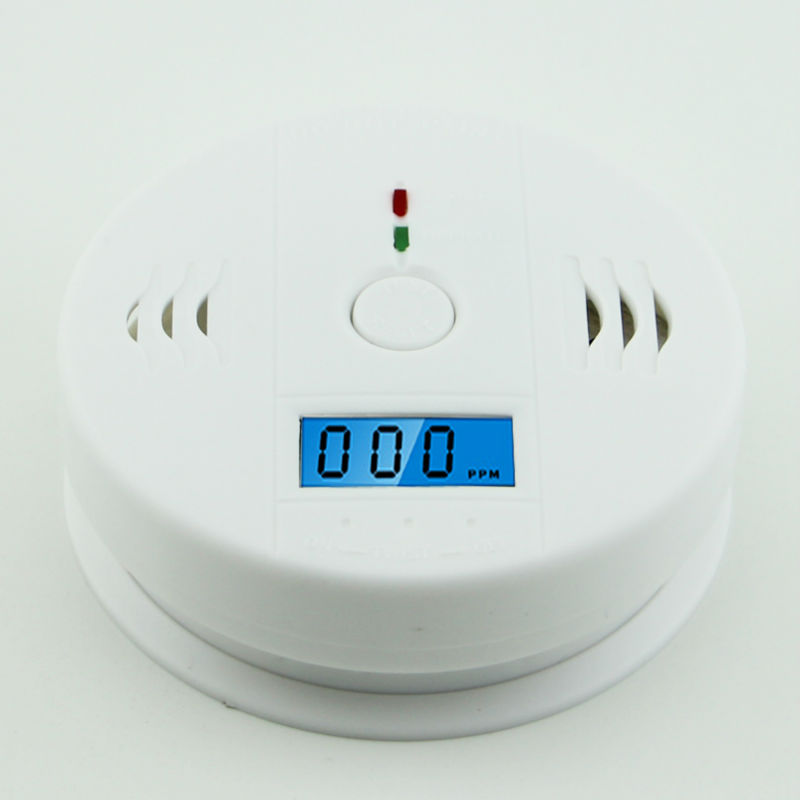

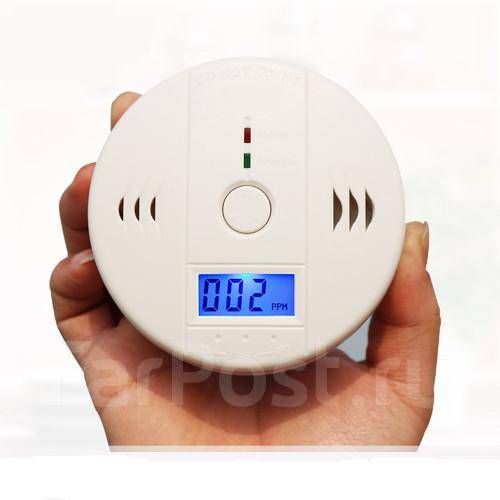

Миниатюрный прибор безошибочно выявляет наличие угарного газа в контролируемом помещении. Без устройства определение невозможно

Датчики, определяющие присутствие угарного газа, устанавливаются рядом с каминами и печами

На профессиональной кухне датчик необходим, если специфика приготовления ряда блюд предполагает использование открытого огня

Датчик угарного газа — незаменимый защитник от несчастий на кухнях многоэтажных и частных домов, оборудованных газовыми плитами

Располагают приборы определения угарного газа возле газовых водонагревателей, обслуживающих контуры отопления и ГВС

Установка датчиков угарного газа производится в котельных загородных особняков с твердотопливными и газовыми котлами

Эксплуатация датчика целесообразна в гараже, в пределах которого высока вероятность утечек и скопления большого объема газа

Прибор обеспечит безопасность пассажирам и водителю автомобиля, в котором риск отравления весьма велик

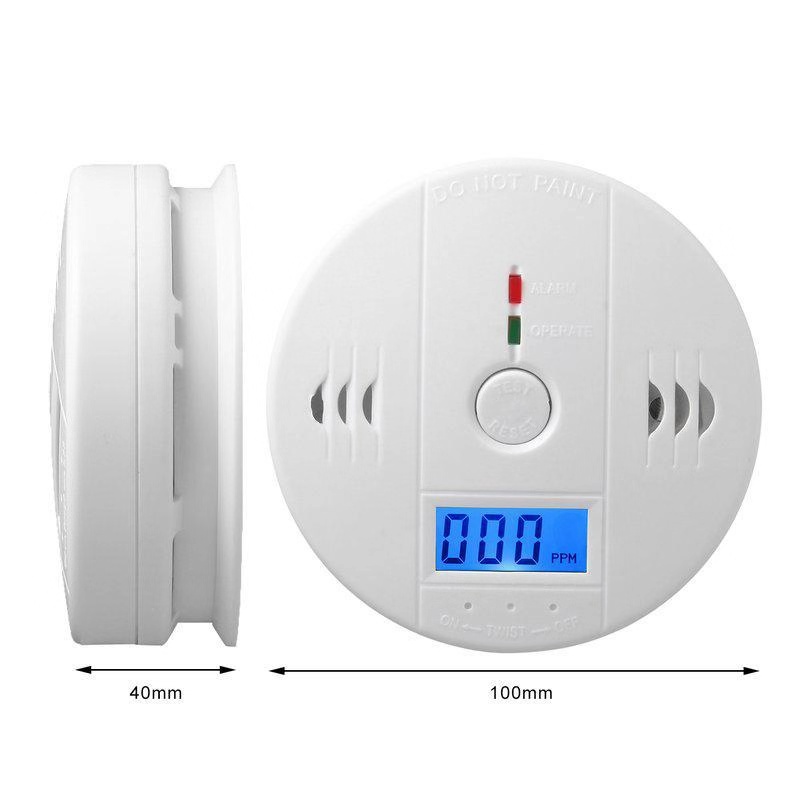

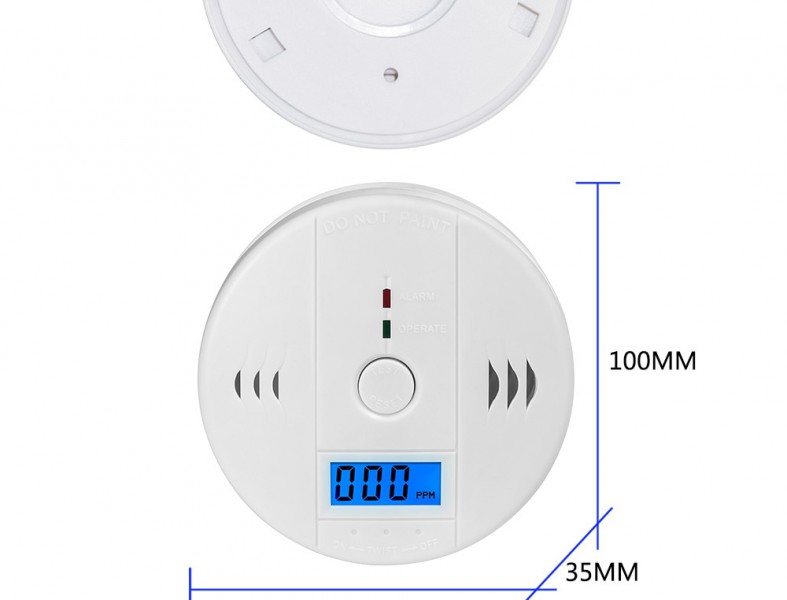

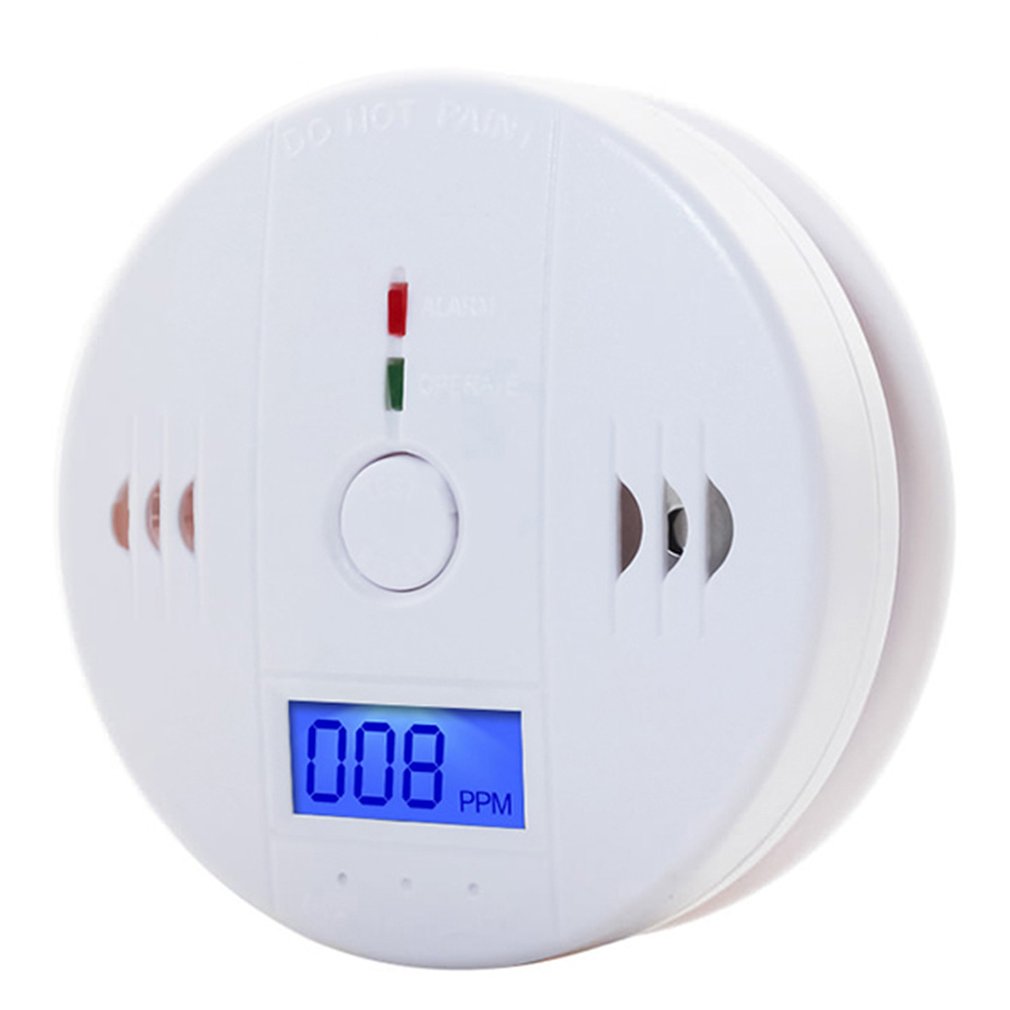

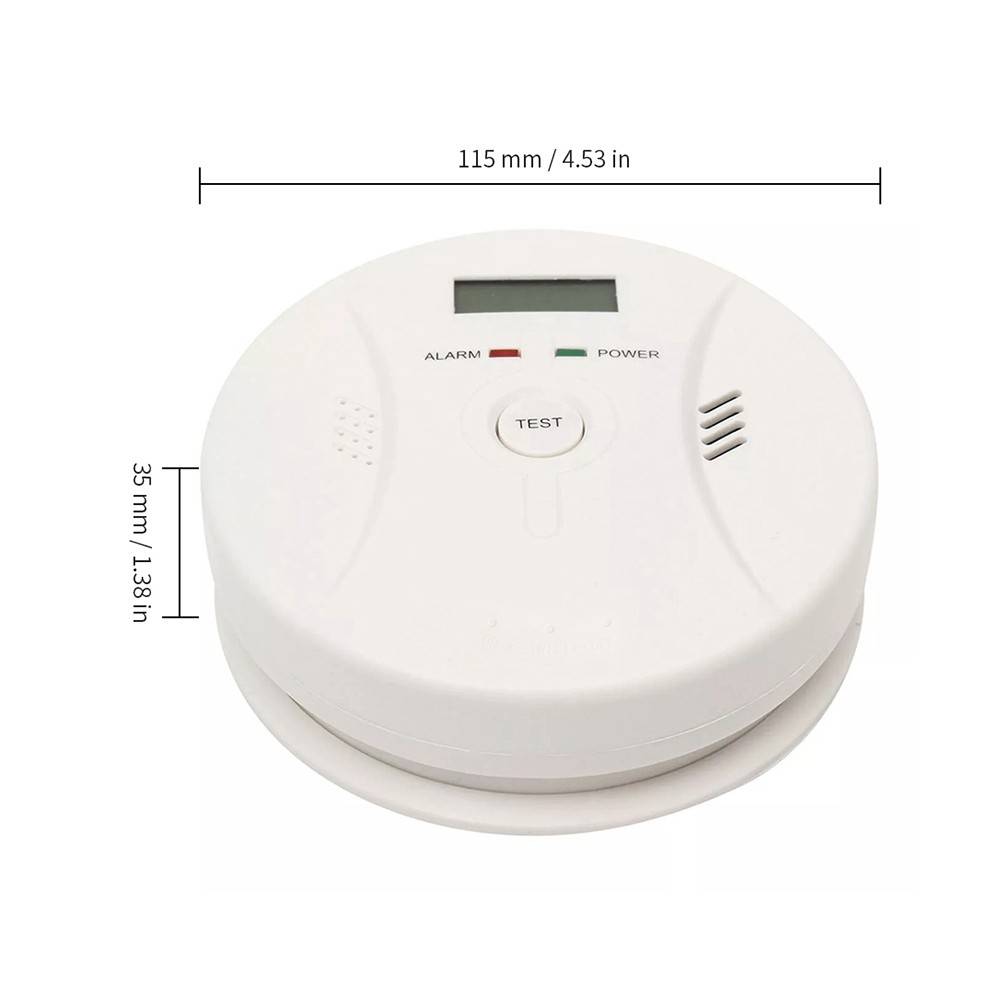

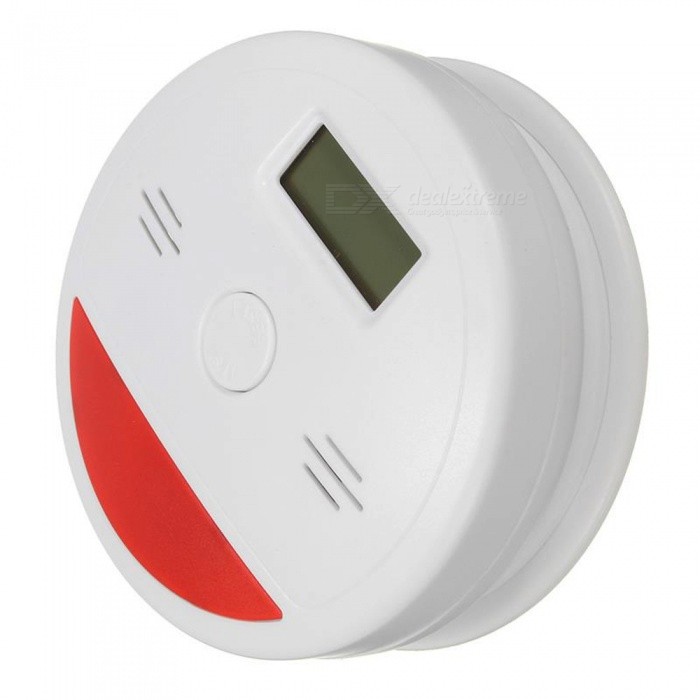

Миниатюрный прибор для выявления угарного газа

Установка возле твердотопливных отопительных агрегатов

Использование на профессиональной кухне

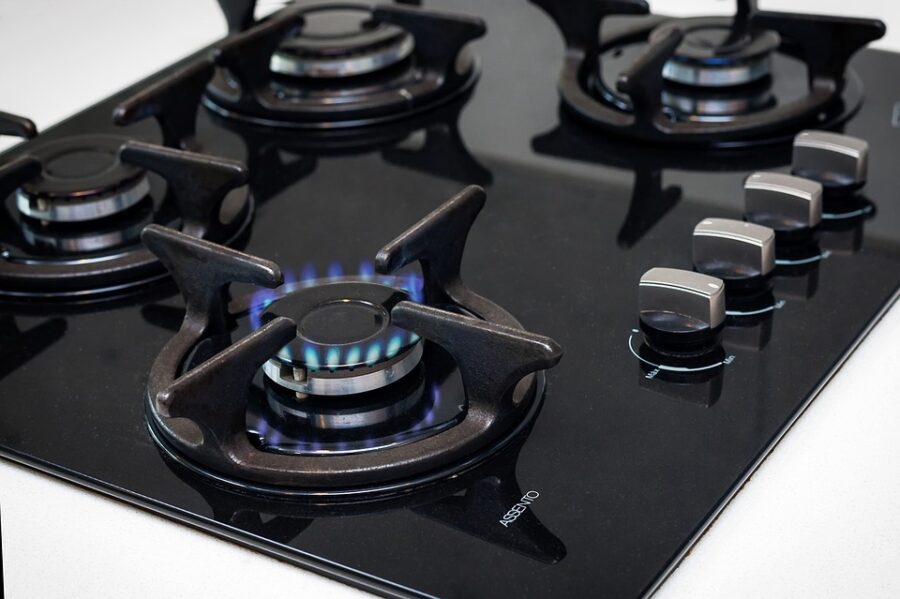

Расположение сигнального устройства над газовой плитой

Прибор расположен возле газовой колонки

Установка в котельных частных домов

Прибор выявления угарного газа в гараже

Безопасность пассажиров и водителя

Как результат нарушается работа внутренних органов, в первую очередь страдает нервная система и мозг. Сила отравления зависит от количества угарного газа в помещении:

При содержании CO на уровне 0,08%, первыми симптомами отравления является легкое недомогание и сонливость.
Затем начинается головная боль и головокружение, появляется кашель.
В особо тяжелых случаях наблюдается поражение слизистых оболочек носоглотки, побледнение кожи и нарушение работы сердца.
При повышении уровня до 0,32% из-за кислородного голодания происходит потеря сознания, кома и паралич, при этом смерть наступает в течении получаса.
Если уровень газа поднимается до 1,2%, человек умирает через 3 минуты.

Утечка вещества происходит главным образом в строениях частного типа из-за неисправности вентиляции и дымоходных каналов. К тому же газовые приборы, бойлеры и прочее оборудование нередко выходит из строя, и как результат, в помещении поднимается уровень CO. В пример можно привести наиболее распространенный случай, когда отравление наступает во время сна, потому что угар невозможно идентифицировать на запах.

Применяемый в быту газ и продукты его сгорания невозможно обнаружить без прибора, т.к. цвета и запаха у них нет

Для спасения, пострадавшего необходимо незамедлительно вынести на свежий воздух. Также рекомендуется осуществить глубокое вентилирование легких при помощи кислородной маски.

Часто причиной утечки является плохая тяга над источником открытого огня, неграмотно устроенная система дымоотведения либо неисправность газовой плиты. Проживая в частном секторе, нужно соблюдать технику безопасности при использовании элементов отопления.

При розжиге твердотопливных котлов и печей нельзя раньше времени закрывать заслонку. К тому же планировка некоторых частных домов включает в себя еще и присоединенный гараж, что может привести к избыточному выделению угара и попаданию его в жилую часть помещения. В особенности это опасно, если пристройка плохо проветривается.

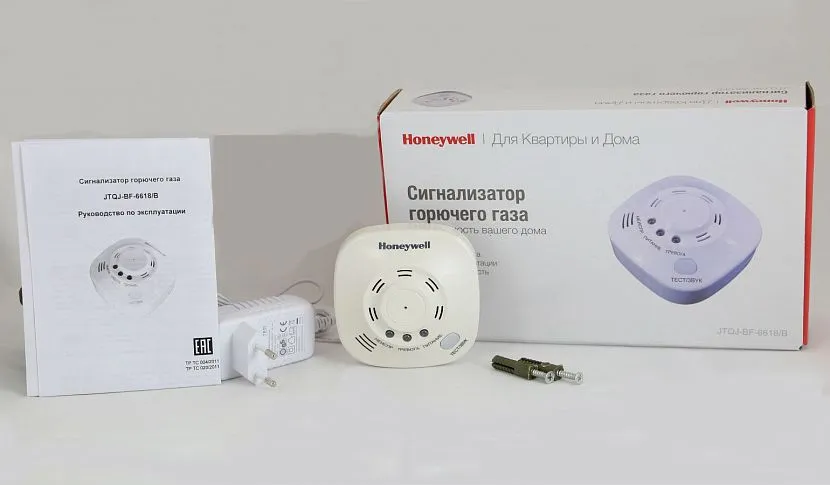

Типы сигнализаторов. Какой выбрать

Сигнализаторы бывают двух типов: промышленные и бытовые.

К промышленным применяются более жесткие требования и зачастую они работают в комплексе с пультом управления, на который приходят сигналы от нескольких датчиков газа и который обеспечивает контроль за величиной концентрации измеряемого параметра в воздухе. К бытовому датчику требования не такие жесткие. Его основная задача — не измерить и отобразить концентрацию, а сработать, если величина контролируемого параметра превысит установленное значение. Также бытовой датчик должен обеспечить ряд реакций на загазованность.

Сигнализаторы газа отличаются по контролируемому параметру, для бытовых датчиков можно выделить три основных типа:

метан (CH4);
пропан (C3H8);
окись углерода (угарный газ, CO).

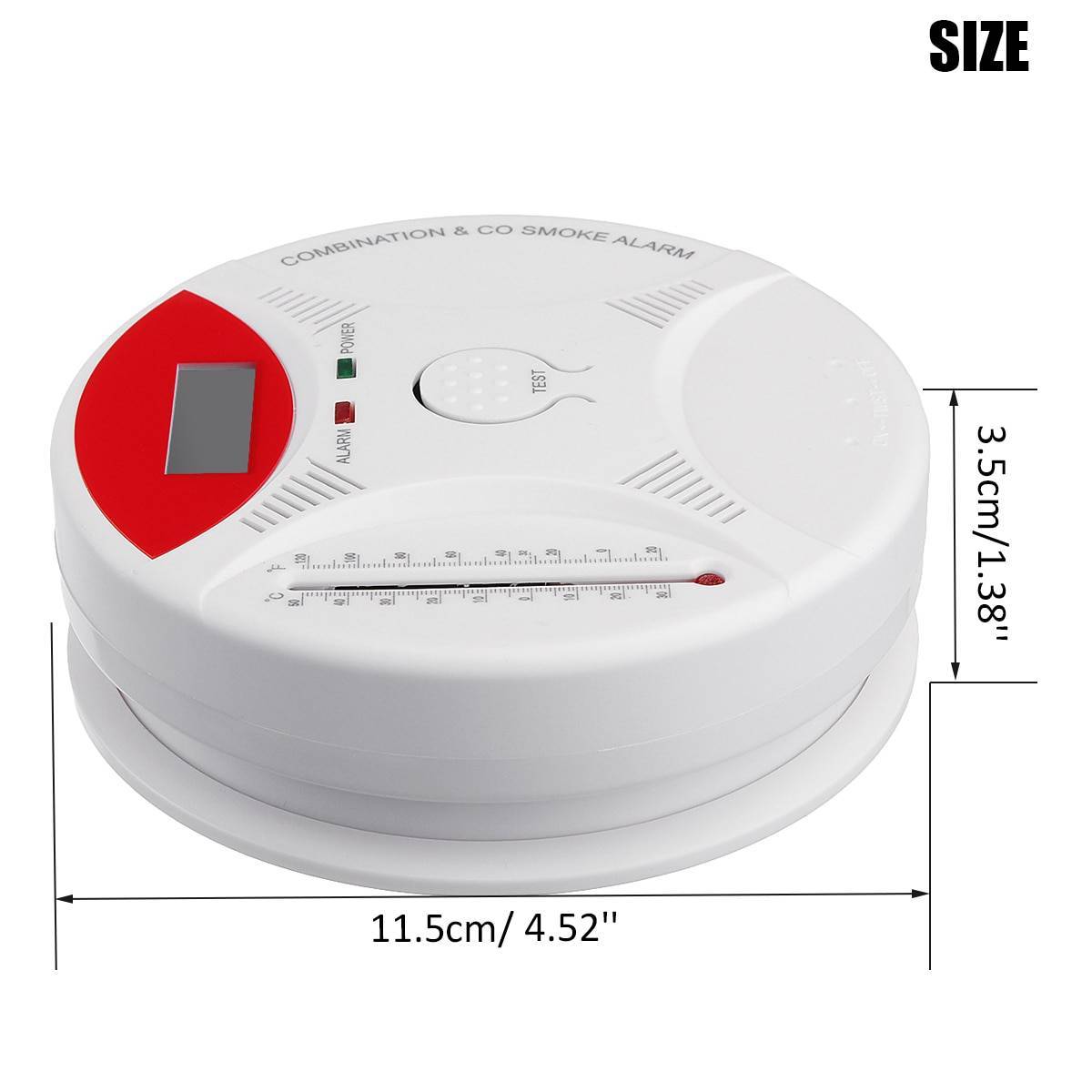

Также существуют комбинированные датчики, осуществляющие одновременный контроль за концентрациями горючего и угарного газа.

Для помещения, в котором установлено газоиспользующее отопительное оборудование, лучше всего подойдет комбинированный датчик (CH4 + CO или C3H8 + CO). Для помещения с печным отоплением — достаточно будет датчика окиси углерода.

При выборе сигнализатора необходимо учитывать питание датчика и устройств, с которыми он будет взаимодействовать в случае срабатывания, оптимальный вариант — 220 В. Такое же питание следует выбирать для сопутствующего оборудования, о котором речь пойдет далее.

Таблица цен на сигнализаторы газа:
