Как выбрать датчики давления и температуры для системы отопления

Подключение датчика температуры

Котловые ДТ подключаются к определенному регулирующему контроллеру, который отвечает за основные температурные режимы агрегата и к термостату.

Комнатный датчик

ДТ для определения внутренней температуры в помещении, в системе регулирования режимами отопления, устанавливают на комнатной стенке при соблюдении следующих условий:

•  Должны отсутствовать вблизи внешние источники тепловой энергии или охлажденного воздуха, например, от кондиционера;
• свободный доступ воздушных потоков к точке замера температуры, рядом с ДТ не должны быть установлены предметы мебели или шторы, способные заслонять его от конвективного теплообмена в комнате;
• ДТ устанавливается на расстоянии не менее 1.3 м от уровня пола;
• в зоне работы терморегулятора не должны быть ЭМ-излучения, электропроводки и любых мощных бытовых электрических приборов.

Допускается установка ДТ в выполненное углубление в стенке, при этом важно, чтобы термоэлемент не был сверху закрыт.

Подсоединение внешнего датчика

Датчик с наружи дома устанавливается в схеме погодозависимой автоматики котла и размещается на наружной стороне дома. Чтобы не исказить реальные показания температур наружного воздуха потребуется при его установки выполнить ряд условий:

• исключение прямого воздействие УФ- лучей на измерительную часть ДТ;
• контакт со стеной не должен быть металлическим;
• тщательно отнестись к условиям прокладки кабеля ДТ, особенно в местах подверженных воздействию химико-биологических источников, способных испортить изоляцию кабеля;
• уровень месторасположения ДТ на стенке обязан быть не выше 2/3 дома, а если здание трехэтажное, то между 2-м и 3-м этажом;
• нужно исключить все возможные отрицательные факторы, уменьшающие чувствительность либо точность замеров датчика, например, работу рядом установленного кондиционера или вентилятора, с большой скоростью движения воздушных масс.

Подключение датчика для газового котлоагрегата

Датчик температуры работающий в системе безопасности газового котла размещают на контроллер либо на клапан с газовой сети. При самостоятельном подключении вначале изучается схема, представленная заводом-изготовителем, выбирается место установки, маркировка и размещение контактной группы.

Алгоритм подключения датчика на газовый котел своими силами:

1.  Снимаю на газовом агрегате переднюю панель, чтобы открыть доступ к плате и контактной группе.
2. Извлекаю перемычку, установленную заводом между клеммами.
3. К данным клеммам подсоединяю нужные провода от контактов ДТ с полярностью указанной на схеме производителем оборудования.
4. При установке беспроводного термодатчика к релейному блоку — подключаю 3-х жильный провод на 220 В с заземляющей линией.

Подсоединение водяного термодатчика

Датчик температуры для контроля нагрева воды в двухконтурном котле устанавливают безконтактного типа, на поверхности обратной трубы, а контактного – непосредственно вводят в трубопровод.  В некоторых случаях разрешена установка ДТ на циркуляционном отопительном насосе, чтобы исключить попадание в котлоагрегат обратного теплоносителя, имеющего высокую температуру.

Для одноконтурного агрегата запрещено устанавливать датчик температур в обратный трубопровод, чтобы не перекрыть циркуляцию при высокой температуре обратки, что приведет к аварийной остановке котла или недогреву дальних комнат. В этом случае рекомендуется устанавливать ДТ на выходе горячей воды из котла, чтобы не допустить ее перегрева, когда котел может быть остановлен в аварийном порядке, например, из-за низкого разрежения в топке.

Датчик+ термостат

Это схема относится к энергоэффективным, поскольку управление котлом осуществляется по двум точкам контроля: температуре нагреваемой воды и внутреннего воздуха в помещении

Это особенно важно в моменты переходных климатических сезонов –  весной и осенью, когда комнаты прогреваются не только от отопительной системы, но и от солнечных лучей

Если котел работает только по температуре теплоносителя, то будет происходить процесс тактования котла, когда он будет постоянно включаться-отключаться, весьма вредно для его внутренних узлов и особенного для горелки.

При схеме работы от комнатного термостат, показатели которого более стабильны и меняются медленно, работа котла становится более стабильной и приносит реальную экономию на отопление до 20 %.

Преимущества датчиков «Пульсар»

Радиатор для датчиков давления ПДТВХ

Преобразователь избыточного давления производит измерение давления неагрессивных сред и непрерывное преобразование давления в унифицированные сигналы по току и напряжению.

Радиатор-охладитель РТВХ (далее – радиатор) предназначен для расширения эксплуатационных характеристик преобразователей давления и устанавливается перед преобразователем давления, в случае если температура измеряемой жидкости или пара превышает значение 125 °С.

Радиатор изготовлен из нержавеющей стали 12Н18Х10Т и может применяться при работе с газами и жидкостями, для которых сталь 12Н18Х10Т является коррозионностойкой.

Какие манометры бывают

Манометры различают по строению и принципу действия. Традиционная классификация включает 5 типов

1. Жидкостные
2. Пружинные
3. Электроконтактные
4. Мембранные
5. Дифференциальные

Самые популярные, пружинные и жидкостные покупают владельцы частных домов, собственники торговых и коммерческих учреждений. Такие манометры востребованы благодаря низкой цене, надёжности и относительной точности. Почему относительной? Потому что сто процентной не гарантирует ни одно устройство. Любой прибор имеет погрешность. Другой вопрос, каков её процент. Чем меньше, тем лучше. В случае с манометром нас интересует величина, указанная на циферблате.

Аналоговые стрелочные приборы чаще всего характеризуются неравномерной погрешностью. На краях шкалы показывается максимум, в середине минимум. В связи с этим специалисты рекомендуют заказывать отдельно манометры для водоснабжения и отопления. Предельный уровень давления в этих системах разный.

Для воды 4 атм, для теплоносителя 1,5 атм. Такие цифры справедливы именно для частных домов. Полторы атмосферы соответствуют напорной струе высотой 15 метров. Поскольку строения выше этой точки возводят достаточно редко, то за стандарт приняты именно эти цифры. Оптимально взять манометр со шкалой до 6 атмосфер. Конечно, лучшим вариантом будет моделька с 4 атм, но найти её довольно проблематично.

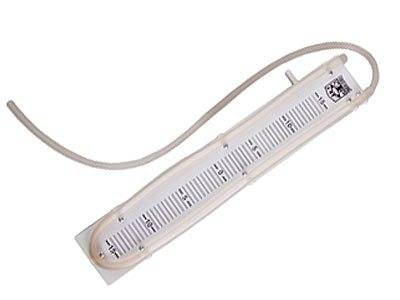

Жидкостный манометр

Представляет собой изогнутую стеклянную трубку с делением в миллиметрах ртутного столба. Она наполовину заполнена водой.

Принцип действия основан на перепаде уровней. Когда один конец трубки остаётся открытым, а противоположный подключается к месту измерения, жидкость начинает двигаться. В первой опускается, во второй поднимается. Разница относительно нулевой отметки и будет той величиной, которая нам нужна.

Пружинный манометр

Востребован в самых разных сферах. Его ценят за компактность, универсальность и долговечность. Эксплуатация возможна в диапазоне от 0,1 до 4 тысяч бар. Конструктивно схожи с термометром. Встроенный чувствительный элемент автоматически реагирует на изменение среды. Свободный конец соединяется со штуцером. Закрытая часть трубки сообщается с передающим сектором. Он состоит из подводки, шестеренки, стрелки и шкалы. Последняя размечена согласно паскалям или барам. Механизм вмонтирован в корпус.

Процесс измерения можно описать так. Трубка принимает давление и стремится выпрямиться, так как происходит столкновение наружной и внутренней площади. Открытая часть передаёт усилие стрелки, и та меняет положение.

Электроконтактный манометр

Электрический контактный манометр или сокращённо ЭКС предназначен не только для измерения давления, но и подачи сигнала на внешние устройства.

Специальные контакты, расположенные между стрелками, передают разряд одной из частей. Цепь замыкается, тем самым воздействует на подчинённое устройство.

Мембранные манометры

Манометры с мембраной входят в состав фильтров, клапанов и других расходомеров участвующих в обслуживании различных проборов.

В наименование часто добавляют слово «деформационный», так как считка параметров происходит за счёт вдавливания или выпрямления мембраны.

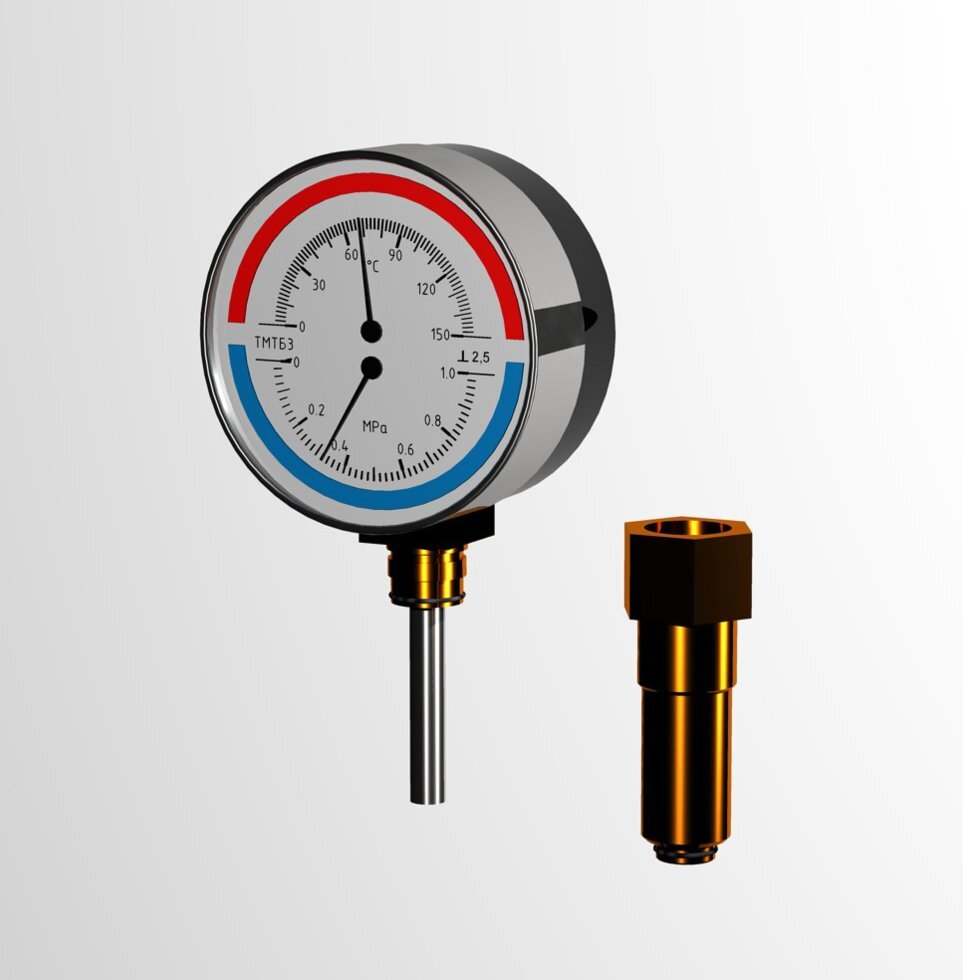

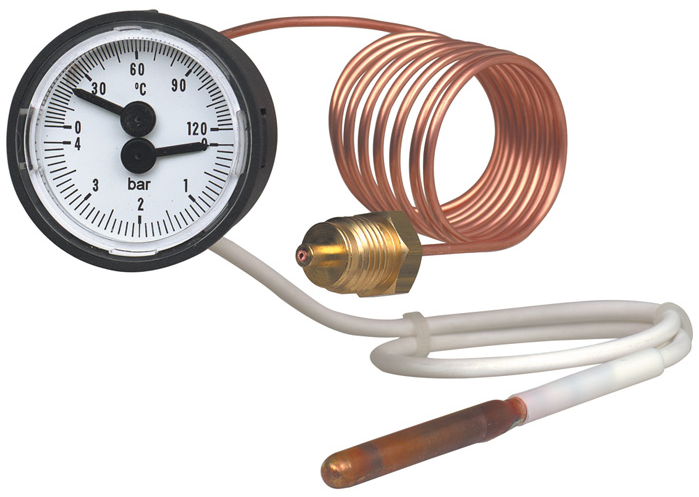

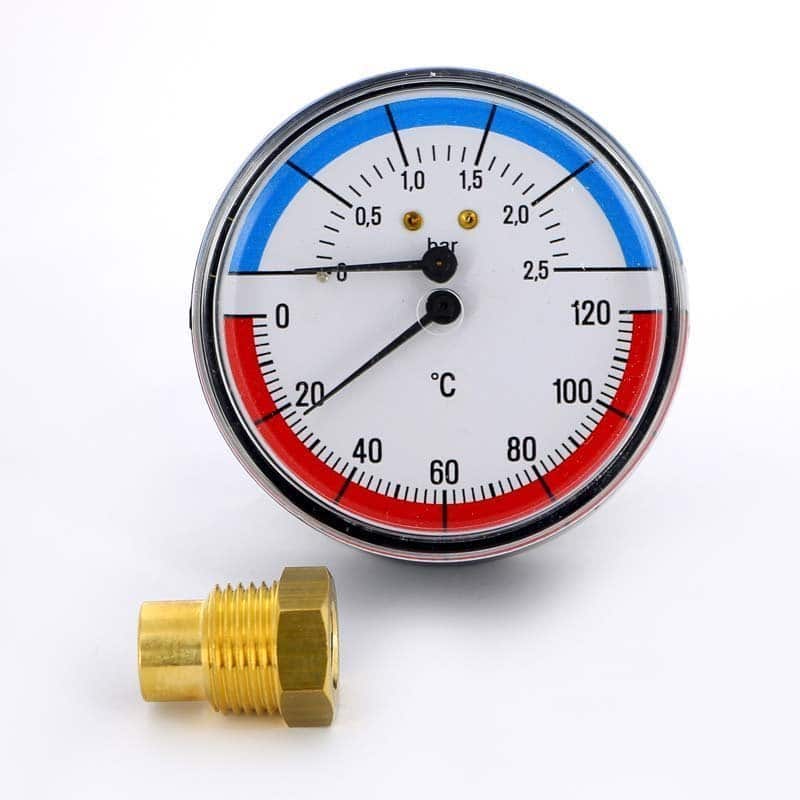

Термометры для котла отопления – виды и установка

Оптимальный режим работы любого отопительного оборудования регулируется с помощью измерительных приборов, играющих важную роль в этом процессе – ведь согласно их показателей происходит изменение режима работы котла.

В современных отопительных приборах термометры практически всегда входят в обязательную комплектацию. Различают два основные вида приборов для измерения температуры теплоносителя:

1. Визуализация текущих показателей.
2. Связь термометра с блоком управления котла. При достижении определенного уровня температуры система регулирует уровень мощности.

Такие системы входят в обязательный набор для всех газовых котлов отопления. Для классических твердотопливных устройств применяется первый тип термометра. Исключения составляют котлы длительного горения, где с помощью специального устройства происходит регулирование задвижки зольника, тем самым увеличивается (уменьшается) приток воздуха в камеру горения.

Если на твёрдотопливном котле нет установленного термометра, то перед его приобретением необходимо выяснить ряд вопросов:

• Место крепления прибора на корпусе котла. Практически все отопительные приборы имеют специальное отверстие для установки термометра. Согласно методу установки и размерам необходимо подбирать соответствующую модель измерителя.
• Подключен ли к котлу манометр. Он необходим для визуального контроля давления воды в системе отопления. Нередко приобретают совмещенные модели приборов,  которые выполняют две функции – измерение показателей давления и температуры.
• Температурный диапазон измерений. Нередко допускается ошибка при выборе этого параметра и приобретается термометр с «запасом». Однако при этом не учитывается, что чем выше верхний температурный порог измерений, тем больше их погрешность. Рекомендуется выбирать прибор с максимальным значением 120 °С.

После определения всех вышеизложенных характеристик можно приступать к выбору конкретной модели. Однако стоит учитывать, что термометры разделяются по методу определения температуры.

статьи

• Биметаллический
• Производители
• Спиртовые
• Производители

Биметаллический

Принцип работы этого вида термометров основан на различном коэффициенте температурного расширения металлов. В его конструкции есть биметаллическая пластина, состоящая из двух различных металлов. При нагреве один из них начинает деформироваться, тем самым изменяя показания на индикаторе.

Это довольно надежные устройства, которые отличаются высокой точностью показаний. Но у них есть один недостаток – большая инертность. При резком изменении температуры среды показания отобразятся не сразу, а  только через некоторое время. Это может быть существенным при поступлении уже нагретого теплоносителя в систему отопления.

Производители

Существует  множество производителей биметаллических термометров. Но самыми надежными считаются приборы компаний Dani, Watts и Introll. Стоимость их колеблется от 250 до 400 руб.

Спиртовые

Принцип работы этого типа термометра заложен в его конструкции. Он представляет собой сосуд из материала с высоким показателем сопротивления теплопередачи с нанесенной на поверхность градусной шкалой. При нагревании спирт расширяется, тем самым начинает перемещаться по сосуду вверх. В результате чего можно определить по шкале текущую температуру теплоносителя.

Этот тип прибора во многом схож с обычным градусником. Но именно из-за этого есть и недостаток в работе – неудобный вид для визуального снятия показаний.

Термометры для котла отопления – виды и установка

Оптимальный режим работы любого отопительного оборудования регулируется с помощью измерительных приборов, играющих важную роль в этом процессе – ведь согласно их показателей происходит изменение режима работы котла.

В современных отопительных приборах термометры практически всегда входят в обязательную комплектацию. Различают два основные вида приборов для измерения температуры теплоносителя:

1. Визуализация текущих показателей.
2. Связь термометра с блоком управления котла. При достижении определенного уровня температуры система регулирует уровень мощности.

Такие системы входят в обязательный набор для всех газовых котлов отопления. Для классических твердотопливных устройств применяется первый тип термометра. Исключения составляют котлы длительного горения, где с помощью специального устройства происходит регулирование задвижки зольника, тем самым увеличивается (уменьшается) приток воздуха в камеру горения.

Если на твёрдотопливном котле нет установленного термометра, то перед его приобретением необходимо выяснить ряд вопросов:

• Место крепления прибора на корпусе котла. Практически все отопительные приборы имеют специальное отверстие для установки термометра. Согласно методу установки и размерам необходимо подбирать соответствующую модель измерителя.

• Подключен ли к котлу манометр. Он необходим для визуального контроля давления воды в системе отопления. Нередко приобретают совмещенные модели приборов, которые выполняют две функции – измерение показателей давления и температуры.
• Температурный диапазон измерений. Нередко допускается ошибка при выборе этого параметра и приобретается термометр с «запасом». Однако при этом не учитывается, что чем выше верхний температурный порог измерений, тем больше их погрешность. Рекомендуется выбирать прибор с максимальным значением 120 °С.

После определения всех вышеизложенных характеристик можно приступать к выбору конкретной модели. Однако стоит учитывать, что термометры разделяются по методу определения температуры.

Биметаллический

Это довольно надежные устройства, которые отличаются высокой точностью показаний. Но у них есть один недостаток – большая инертность. При резком изменении температуры среды показания отобразятся не сразу, а только через некоторое время. Это может быть существенным при поступлении уже нагретого теплоносителя в систему отопления.

Производители

Существует множество производителей биметаллических термометров. Но самыми надежными считаются приборы компаний Dani, Watts и Introll. Стоимость их колеблется от 250 до 400 руб.

Спиртовые

Этот тип прибора во многом схож с обычным градусником. Но именно из-за этого есть и недостаток в работе – неудобный вид для визуального снятия показаний.

Производители

Самым известным производителем является компания Watts. Стоимость их продукции составляет 1600 руб., что на порядок дороже биметаллических.

Классификация видов термодатчиков

Выбор датчика зависит от того, в какой среде необходимо контролировать температуру: внутри котла, в помещении или в системе отопления. От правильности их выбора зависит эффективность и безопасность работы отопительного оборудования.

Датчик температуры для котла отопления классифицируется по следующим критериям:

• по способу определения температуры;
• по типу взаимодействия с термостатом.

Виды датчиков по способу определения температуры

По способу определения температуры датчики бывают:

1. Дилатометрические, представляющие собой биметаллические пластины или спирали, принцип работы которых основан на тепловом расширении металлов или других типов твёрдых тел.
2. Резистивные, имеющие сильную зависимость от температуры в определённом измеряемом диапазоне, которая проявляется в виде резких изменений электросопротивления.
3. Термоэлектрические, представляющие собой термопары (сплавы двух разнородных проводников, например, хромель-алюмель), в которых при определённых температурных интервалах начинает индуцировать термо-ЭДС.
4. Манометрические, принцип действия которых основан на изменении давления газа или жидкости в замкнутом объёме.

Дилатометрические датчики изготавливаются из материалов с высоким коэффициентом теплового расширения, которые реагируют на минимальные температурные колебания. Принцип их работы основан на замыкании либо размыкании электрических контактов. Для повышения их чувствительности и качества контакта в конструкциях используют магниты.

Резистивные термодатчики изготавливаются из специальных сплавов проводников или полупроводников. Конструктивно состоят из катушки с намотанным тонким медным, платиновым или никелевым проводом и керамического корпуса или полупроводниковых пластин, помещённых в пластиковый или стеклянный корпус.

Полупроводниковые резисторы бывают двух видов:

• термисторы, имеющие нелинейную температурную зависимость, характеризующуюся снижением сопротивления при нагреве;
• позисторы, также имеющие нелинейную зависимость от температуры, но отличающиеся от термисторов повышением сопротивления при нагреве.

Термоэлектрические датчики изготавливаются из двух специально подобранных разнородных металлов или сплавов, в точке контакта которых при нагреве индуцируется термо-ЭДС, величина которой пропорциональна разности температур двух спаев. При этом измеряемая величина не зависит от температуры, длины и сечения проводов.

Манометрические датчики позволяют определять температуру немагнитным способом без применения источников энергии, что позволяет их применять для дистанционных измерений. Однако их чувствительность на порядок хуже, чем у других термодатчиков, а также присутствует эффект инерционности.

Виды датчиков по способу взаимодействия с термостатом

Измерители температуры по типу взаимодействия с термостатом подразделяются на следующие виды:

• проводные, передающие данные на контроллер по проводам;
• беспроводные – высокотехнологичные современные устройства, передающие данные на определённой радиочастоте.

Проводной датчик температуры для котла

Температурные датчики для отопления

Еще на этапе проектирования отопления необходимо выбрать тепловые датчики на отопление – виды и их характеристики. Прежде всего, они отличаются местом установки – непосредственно в систему или для дистанционного контроля других температурных показателей. Последние используются в паре с комнатными термостатами.

Погружные датчики

Погружной термометр

Предназначены для снятия показаний о нагреве воды в трубах. Их монтаж выполняется на определенных участках системы. Некоторые модели твердотопливных котлов не имеют датчиков температуры для отопления. Поэтому обязательно необходимо это устранить.

Выбор модели зависит от способа снятия показаний.

• Биметаллический. Конструкция этих датчиков температуры для системы отопления состоит из стрелочного индикатора и двух металлических пластин, изготовленных из разных металлов. При нагреве одна из них начинает деформироваться, создавая давление на стрелку индикатора. Такая методика характеризуется высокой точностью показаний, но имеет один недостаток – относительно высокую инертность. Средняя цена — от 600 до 900 руб;
• Спиртовые. По сравнению с вышеописанным видом инертность отображения значения нагрева воды практически отсутствует. Принцип работы во многом схож с обычным термометром – в герметичную колбу помещен спиртосодержащий состав, который при нагреве расширяется. Отметки на колбе температурных датчиков отопления этого вида указывают текущее значение нагрева воды. Конструкция простая, но неудобная для наблюдения за показаниями. Стоимость – от 1900 руб.

Для установки этих тепловых датчиков на отопление сначала нужно ознакомиться с инструкцией от производителя. В ней указаны монтажные размеры для подключения к патрубку, граничные температурные значения и рекомендации по эксплуатации.

При выборе погружных термометров нужно учитывать длину гильзы. Она может быть от 120 до 160 мм.

Дистанционные датчики

Дистанционный датчик температуры

Они располагаются вне системы отопления, но могут быть подключены к котлу или программатору для регулировки параметров. В последнее время стали популярны беспроводные модели, которые передают информацию с помощью вспомогательной электроники. Это дает возможность установить их практически в любом месте – отдельном помещении или на улице.

Определяющие характеристики датчиков контроля температуры отопления:

• Дальность действия сигнала;
• Наличие автономных элементов питания – батареек;
• Погрешность измерений.

Для простых схем можно установить проводные датчики температуры отопительной системы. Сигнал передается от термометра к управляющему устройству (или котлу) по проводам. В таком случае вероятность ошибки или некорректных данных значительно меньше, чем у беспроводных моделей.

Реле на DIN-рейку

Модули, собираемые на DIN-рейку, теперь окончательно вытеснили старый щитовой монтаж оборудования в шкафах, очень неудобный для обслуживания и ремонта. Защелкивание на рейку занимает секунды. Провода прокладываются в кабельных лотках в пределах шкафа и зажимаются винтовыми клеммами в точках подключения при их полной доступности для монтажа и освещенности.

Таким способом собирается электротехническое оборудование промышленного, коммунального и бытового назначения. Не составляют исключение и термореле, которые тоже выпускают в корпусе под крепление на DIN-рейку.

Термореле в корпусе для DIN-рейки

При установке в шкаф или бокс исчезает необходимость портить стены и внешний вид помещений. Датчики реле выводятся в контролируемую зону, а сами реле стоят с остальным оборудованием в шкафу.

Подключение температурного датчика для котла

Все датчики температуры должны подключаться к термостату или специальному управляющему контроллеру, отвечающего за рабочие режимы котла. При этом необходимо тщательно изучить инструкцию по подключению, чтобы совпали требования к подсоединению с техническими характеристиками датчиков.

Обычно рекомендуется приобретать датчики, которые рекомендует производитель котла. Связано это с их высокой совместимостью и гарантией правильной работы

Если в продаже таковые отсутствуют, то нужно обращать внимание на сертифицированные аналоги

Подключение наружного датчика

Датчик наружной температуры для котла монтируется на внешней стороне стены дома с обязательным выполнением следующих требований:

• необходимо исключить попадание прямых солнечных лучей на его поверхность,
• поверхность контакта стены должна быть неметаллической,
• прокладка кабеля в местах с повышенной влажностью, при наличии химических или биологических факторов, которые могут повредить изоляцию, запрещена,
• высота расположения датчика на стене должна быть на уровне 2/3 высоты дома, если количество этажей до трёх, либо между вторым и третьим этажом, если здание многоэтажное,
• необходимо исключить негативные факторы, снижающие чувствительность или точность измерения датчика.

Наружные датчик температуры для котла

Подключение термодатчика осуществляется при выключенном электропитании котла. Для соединения применяется цельный кабель с сечением жил 0,5 мм2 и длиной до 30 м. Места подключения проводов к котлу и датчику должны быть загерметизированы и изолированы.

При подсоединении важно соблюдать полярность, в зависимости от типа термодатчика. Если участок кабеля проходит по улице, то его следует защитить специальной гофрированной трубкой

После выполнения всех монтажных работ, необходимо проверить их качество, а затем настроить термостат. Если были допущены ошибки, то их следует исправить, иначе велика вероятность поломок котла или недостаточного обогрева помещений.

Подключение комнатного датчика

Датчик комнатной температуры для котла монтируется на внешней стене здания с внутренней стороны помещения. Требования по выбору места следующие:

отсутствие поблизости источников тепла или холода, постоянный доступ к пространству помещения (отсутствие предметов декора, интерьера, которые могут заслонять датчик и влиять на достоверность измерений), высота от пола должна составлять 1,2-1,5 м, при монтаже электрических датчиков важно, чтобы поблизости не было источников электромагнитного излучения: проложенной электропроводки, установленных мощных электроприборов и т. п

Комнатный датчик температуры для котла

Способ подключения аналогичный методу для внешнего термодатчика, выполняется в соответствии с требованиями производителя котла. Может монтироваться в специально подготовленное углубление в стене или на поверхность, главное, чтобы чувствительный элемент не был закрыт снаружи.

Подключение датчика для газового котла

Беспроводной датчик температуры для газового котла монтируется непосредственно на контроллер или на газовый клапан. Проводные термодатчики присоединяются способом, который предусмотрен производителем и описан в инструкции.

Подключение водяного термодатчика

Датчик температуры воды для котла в многоконтурной системе устанавливается на поверхность возвратной трубы отопления либо внутрь неё, а также допустима установка на циркуляционный насос. Такое положение обусловлено необходимостью исключения попадания обратно в котёл теплоносителя с высокой температурой.

В одноконтурной или однотрубной системе вариант установки датчика на возвратную трубу с теплоносителем запрещён. В случае повышения нагрева циркуляция перекроется и возникнет значительный градиент температур между дальними и ближними комнатами.

Виды датчиков температуры для отопления

На современном рынке несколько видов датчиков температуры, работа которых отличается по физическим принципам.

Давайте кратко разберемся в том, какие они бывают.

Датчик на основе термосопротивления (терморезистора)

Датчик с терморезистором: принцип работы

Основным элементом такого датчика является терморезистор, через который протекает ток.

При изменении температуры среды сопротивление терморезистора меняется, соответственно изменяются ток и падение напряжения на нем.

Измерительный прибор, к которому подключен такой датчик, на своем входе регистрирует изменения тока или напряжения и выдает результат в градусах Цельсия или Кельвинах.

Существуют 3 основных вида терморезисторов:

• Низкотемпературные — предназначены для работы при температурах до 170 Кельвинов (-103° С).
• Среднетемпературные — предназначены для работы в промежутке от 170 до 510 Кельвинов (от -103° С до 237° С).
• Высокотемпературные — работают на температурах выше 510 Кельвинов.

Датчик температуры на основе термопары

Датчик температуры термопара принцип работы

Для начала дадим определение термопаре. Термопара — два соединенных между собой проводника из различных материалов, между которыми возникает термоэлектрический эффект.

Суть этого эффекта состоит в том, что в замкнутой цепи из разнородных проводников возникает ЭДС, если разные части этой цепи имеют разную температуру.

Величина ЭДС в первом приближении пропорциональна разности температур разных участков термопары.

Если говорить проще, то у термопары два конца: один конец размещен в среде, температуру которой мы измеряем, а другой конец подключен к измерительному прибору.

При разности температур между двумя этими точками возникает ЭДС (электродвижущая сила), которая и регистрируется прибором.

Далее прибор переводит значение ЭДС в температуру на индикаторе.

Датчики температуры на основе термопары называются термоэлектрическими преобразователями

Биметаллическая пластина

Биметаллическая пластина: принцип работы

Это, пожалуй, самый простой температурный датчик. Состоит он из двух металлических пластин, которые изготавливаются из разных металлов.

Применяют их в термостатах на бытовых нагревательных приборах. Например:

• В утюгах.
• В электрических чайниках.

При достижении выставленной температуры контакт смыкается или размыкается. Таким образом реализуется защита от перегрева.

Капиллярный датчик температуры

Капиллярный датчик температуры: принцип работы

Такой тип датчиков часто применяют в термостатах для электрических котлов и водонагревателей.

Принцип его работы состоит в следующем:

На одном конце капилляра расположен баллон заполненный жидкостью или газом, а на другом конце расположена мембрана, размыкающая контакты реле.

При нагревании жидкость или газ внутри баллона начинают расширяться.

Давление внутри повышается и мембрана начинает сильнее давить на контакт. В определенный момент контакт размыкается.

Очень дешевый и надежный способ регулировать температуру. Погрешность таких термостатов не превышает 4 градуса Цельсия.

Теперь переходим к рассмотрению приборов, к которым подключаются все эти датчики. Начнем с наиболее распространенного вида этих приборов — термостатов.

Особенности эксплуатации

При эксплуатации термодатчиков необходимо следовать следующим правилам:

чувствительный элемент должен иметь максимальный контакт со средой для теплообмена, обслуживание и калибровку нужно проводить в соответствии с рекомендациями производителей, важно исключать негативные внешние влияния, которые могут отразиться на результатах измерений. Термодатчики для котлов достаточно легко подобрать и относительно просто установить и подключить. Для этого важно соблюдать инструкцию по подключению и выполнять последовательно все этапы монтажа

Для этого важно соблюдать инструкцию по подключению и выполнять последовательно все этапы монтажа

Термодатчики для котлов достаточно легко подобрать и относительно просто установить и подключить

Для этого важно соблюдать инструкцию по подключению и выполнять последовательно все этапы монтажа

Датчики давления для отопления

Датчик давления для отопления

Датчики давления в системе отопления в обязательном порядке должны быть предусмотрены в схеме с принудительной циркуляцией. Фактически они отображают степень расширения теплоносителя в результате нагрева. Поэтому специалисты советуют установку датчиков давления в систему отопления вместе с термометрами.

Главным показателем для манометров являются граничные значения давления. В автономной сети частного дома или квартиры нормальный показатель равен от 1,5 до 2,5 МПа. Соответственно максимальное допустимое значение для датчика давления воды в системе отопления должно быть не меньше этих данных. На практике рекомендована установка моделей с верхней границей 6 МПа. Немаловажным фактором является механизм, с помощью которого манометр отображает показания.

Пружинные датчики

Схема пружинного манометра

В качестве чувствительного элемента у датчика давления для отопления выступает специальная трубка. Она может иметь круглое или овальное сечение. Под воздействием напора теплоносителя происходит ее смещение, в результате чего на циферблате стрелка движется.

Преимуществом приборов такого типа является надежность и доступная стоимость. Время эксплуатации зависит от частоты воздействия на чувствительный элемент, а также превышения максимально допустимого давления. Кроме этого к пружинным датчикам давления в системе отопления предъявляются следующие требования:

• Недопустимы отклонения от значения погрешности. Если при отсутствии давления стрелка находится не на нулевой отметки – прибор экспортировать нельзя;
• Класс точности для бытовых манометров должен быть не менее 2,5;
• Во время механического воздействия на прибор возможно смещение чувствительного элемента датчика давления. Тогда изменения в системе отопления не будут фиксироваться, либо погрешность превысит допустимые нормы. Во избежание этого нужно перед началом отопительного сезона выполнять проверку.

Монтаж пружинных датчиков давления воды в отопительную систему прост. Для этого нужно установить его на резьбовое соединение подводящего патрубка. Нельзя использовать ленту ФУМ — только подмотку, рассчитанную на критические значения давления и температуры.

Электроконтактные датчики

Представляют собой усовершенствованную модель пружинного датчика давления. Применяются для отопления с автоматической регулировкой показателей. Помимо основной стрелки в манометре есть 2 дополнительные. Они устанавливаются на максимальное и минимальное значение давления. При достижении одной из них основной стрелки электрический контакт замыкается и на управляющий элемент поступает соответствующий сигнал. Подобные приборы используют в больших автономных системах. Для автономного отопления их монтаж нецелесообразен.

В видеоматериале можно увидеть использование датчика температуры в конструкции солнечного коллектора – одного из видов отопления:
