Как правильно определить высоту вентиляционной трубы над крышей

Обеспечение безопасной эксплуатации системы

Еще на этапе проектирования следует продумать возможность свободного доступа ко всем технологическим и функциональным узлам вентиляционного канала. Точки соединения, крепления, переходные участки и рабочее оборудование должны быть открыты для возможности оперативного ремонта. Нарушение герметизации – наиболее опасное явление при эксплуатации таких систем. Вывод в жилые помещения газов от сточных вод опасен для здоровья, поэтому устранять неисправность следует как можно быстрее.

Примерно раз в полгода в регулярном режиме проводится диагностика вентиляционной системы канализации, при которой оценивается техническое состояние коммуникаций от нижней точки соединения до выходной части наружу. Для сложных и производительных систем, работающих с большими объемами, желательно установить и климатическую автоматику. К ней подключаются и датчики контроля воздушной среды в местах прохождения фановой трубы.

Расчет диаметра воздуховода и высоты канала

Подсчет прямоугольного или круглого сечения вентканала ведется при наличии 2 параметров — скорости потока воздуха и воздухообмена в помещениях. При принудительной вытяжке вохдухообмен замещается мощностью вентилятора. Параметр написан в сопроводительных документах к изделию. Воздухообмен рассчитывается исходя из кратности по СНиП для конкретного помещения. Скорость потока в воздуховоде обычно не должна превышать 5 м/с, но иногда повышают до 10 м/с.

Нормативы

При нормальной работе вентиляции воздух в помещении постоянно обновляется. Согласно требованиям СНиП и СанПиН, устанавливаются нормы в жилых и нежилых комнатах, ваннах, туалетах, кухнях, других специальных помещениях.

Минимальные нормы — кратность в час или куб/ч для одноквартирных жилых домов:

• жилые помещения с постоянным присутствием жильцов — не менее одного объема в час;
• кухня — 60 м³/час;
• санузел, ванная — 25 м³/час;
• иные помещения — не менее 0,2 объема воздуха в час.

Требования по «Своду правил СП 60» исходят из норм на 1 человека в помещениях с постоянным пребыванием:

• при площади менее 20 кв. м/чел — 30 м³/час, но не меньше 0,35 объема в час;
• при площади более 20 кв. м/чел — 3 м³/час на 1 кв. м.

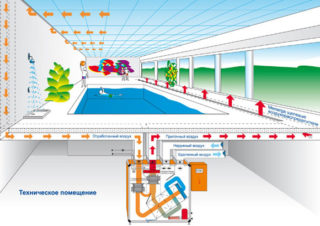

В бассейнах, саунах вентиляция должна быть принудительная, чтобы не образовывалась плесень «Свод правил СП 54» для жилых многоквартирных зданий дает другие условия:

• спальня, гостиная — 1 обмен в час;
• кабинет — 0,5 объема;
• подсобные помещения — 0,2 объема за час;
• спортивные помещения — 80 м³/час;
• кухня с электрической плиткой — 60 м³/час; на газовую добавляется 100 м³/час;
• ванна, туалет — 25 м³/час;
• сауна — 10 м³/час на каждого посетителя.

По таблице

Специальный алгоритм позволяет просчитать диаметр вентиляционной трубы, исходя из таблицы в СНиП. Высота вентиляционной трубы над крышей частного дома зависит от диаметра и определяется по ячейкам таблицы, где в левом столбце забита ширина труб, а высота — в верхней строке в мм. При этом учитывается расположение от конька дома, формы потолка, удаленности вентканала от трубы дымохода.

Расчет диаметра воздуховода и высоты канала

Подсчет прямоугольного или круглого сечения вентканала ведется при наличии 2 параметров — скорости потока воздуха и воздухообмена в помещениях. При принудительной вытяжке вохдухообмен замещается мощностью вентилятора. Параметр написан в сопроводительных документах к изделию. Воздухообмен рассчитывается исходя из кратности по СНиП для конкретного помещения. Скорость потока в воздуховоде обычно не должна превышать 5 м/с, но иногда повышают до 10 м/с.

Нормативы

При нормальной работе вентиляции воздух в помещении постоянно обновляется. Согласно требованиям СНиП и СанПиН, устанавливаются нормы в жилых и нежилых комнатах, ваннах, туалетах, кухнях, других специальных помещениях.

Минимальные нормы — кратность в час или куб/ч для одноквартирных жилых домов:

• жилые помещения с постоянным присутствием жильцов — не менее одного объема в час;
• кухня — 60 м³/час;
• санузел, ванная — 25 м³/час;
• иные помещения — не менее 0,2 объема воздуха в час.

Требования по «Своду правил СП 60» исходят из норм на 1 человека в помещениях с постоянным пребыванием:

• при площади менее 20 кв. м/чел — 30 м³/час, но не меньше 0,35 объема в час;
• при площади более 20 кв. м/чел — 3 м³/час на 1 кв. м.

«Свод правил СП 54» для жилых многоквартирных зданий дает другие условия:

• спальня, гостиная — 1 обмен в час;
• кабинет — 0,5 объема;
• подсобные помещения — 0,2 объема за час;
• спортивные помещения — 80 м³/час;
• кухня с электрической плиткой — 60 м³/час; на газовую добавляется 100 м³/час;
• ванна, туалет — 25 м³/час;
• сауна — 10 м³/час на каждого посетителя.

Нормы в документах несколько отличаются. Расчет идет от объема помещений или от количества людей. Лучше выбирать максимальные значения.

По таблице

Специальный алгоритм позволяет просчитать диаметр вентиляционной трубы, исходя из таблицы в СНиП. Высота вентиляционной трубы над крышей частного дома зависит от диаметра и определяется по ячейкам таблицы, где в левом столбце забита ширина труб, а высота — в верхней строке в мм. При этом учитывается расположение от конька дома, формы потолка, удаленности вентканала от трубы дымохода.

По электронному калькулятору

Специальный калькулятор рассчитывает нормы в зависимости от введенных показателей: площади помещения, высоты потолка, по количеству людей, типу помещения. Калькулятор учитывает основные показатели. Желательно провести несколько расчетов и выбрать максимальные значения для каждого из помещений.

Устройство вентиляционных каналов

Выбор длины и сечения:

• трубы для камина из нержавейки подбирают таким образом, чтобы каминная труба имела сечение канала не менее 16 кв.см.
• Сторона канала должна быть не менее 10 см. Зачастую подбирают трубы по стандарту 14*14 см, при этом длина такого канал может составлять 3 м.
• При большем сечении (14х27 см), длина канал должна быть меньше (2 м).

Все расчеты и нюансы вентиляционной системы необходимо провести заранее. Так как в процессе работ внести правки в «проект» практически невозможно. Практика показала, что длина вентиляционных каналов различных комнат, находящихся на одном уровне должна быть практически равной. Если каналы будут иметь большую разницу в длине, то это может серьезно ухудшить эффективность работы вентиляции. Поэтому следует помнить, что длинная фановая труба на крыше будет иметь большую силу тяги и при падении притока воздуха, в более коротком канале значительно снизится сила вытяжки. Такая ситуация нередко может возникнуть в каналах домов с ограниченным поступлением воздуха снаружи (прочтите: «Дымоходы и вентканалы, правила эксплуатации»).

Расчеты и нормативы

Наружная труба объединяет все части системы вентиляции, через нее выходит из помещения отработанный воздух.

Эффективность работы вентиляции зависит от высоты трубы и значений других, связанных с ней, параметров. Кроме того, обустройство вентиляции регламентируется СНИП 41-01-2003 — это норматив, который нужно соблюдать при монтаже вентканалов.

Пять факторов, которые влияют на расчеты

Расчет необходимой высоты вентканала зависит от пяти ключевых факторов:

• Расстояния от самой высокой точки — конька до вентиляционной трубы;
• Особенностей конструкции крыши;
• Предписанных требований противопожарной защиты;
• Диаметра вентканала;
• Организации вентиляции и дымоотведения.

Какой высоты должна быть вентиляционная труба

1. Высота вентиляционной трубы над крышей, расположенной рядом с дымовой трубой, должна быть равной этой трубе.

2. Над плоской кровлей труба должна возвышаться на высоту не менее 500 миллиметров.

3. Если труба расположена на расстоянии не больше полутора метров от парапета, либо от конька, ее высота над коньком кровли должна быть больше 500 миллиметров.

5. Вентиляционная труба, находящаяся от конька на расстоянии больше чем три метра, должна быть высотой не ниже линии, ориентировочно проведенной по направлению вниз от конька крыши по направлению к линии горизонта. Данную линию необходимо проводить под углом в 10 градусов.

Как определить необходимую и достаточную высоту вентиляционной трубы

Отсутствие отдельной методики для определения высоты трубы вентиляционной системы не означает, что подобный расчет не требуется, или он не нужен. Проще всего сделать вентиляцию по упрощенной схеме. Если следовать определениям СНиПа №41-01-2003, высота вентиляционного выхода должна быть:

• На плоской кровле – не менее 500 мм;
• Для скатной кровли срез вентиляционной стойки должен быть выше линии конька на 500 мм при удалении от конька не более чем на 1500 мм.

Вывод вентиляции может находиться на одной высоте с коньком, если удаление не превышает 3 м, в противном случае срез вентиляционной трубы не должен быть ниже условной линии, проведенной к горизонту вниз под углом 10 о . Если рядом находятся дымоход печного отопления, то дымовую и вентиляцию трубу необходимо поднимать выше среза дымовика.

Чтобы понять, насколько справедливо подобное приближение, можно выполнить приблизительный расчет производительности вентиляционного канала. Например, котел отопления на 16 кВт/ч производит около 140 м 3 продуктов горения, приток свежего воздуха обеспечивается выводным каналом дымохода сечением 200-220 см 2 .

Для того чтобы обеспечить требуемые 1,5-2 м 3 в час кратности смены воздуха для жилых помещений в 60 м 2 при высоте потолков 2 м, расход составляет 150 м 3 , то есть при определенных условиях размеры и высота установки дымовой и вентиляционной трубу примерно сопоставимы. Сравнение достаточно условно, но оно наглядно показывает, что методики, как минимум, сопоставимы.

Как определить необходимую и достаточную высоту вентиляционной трубы

Отсутствие отдельной методики для определения высоты трубы вентиляционной системы не означает, что подобный расчет не требуется, или он не нужен. Проще всего сделать вентиляцию по упрощенной схеме. Если следовать определениям СНиПа №41-01-2003, высота вентиляционного выхода должна быть:

• На плоской кровле – не менее 500 мм;
• Для скатной кровли срез вентиляционной стойки должен быть выше линии конька на 500 мм при удалении от конька не более чем на 1500 мм.

Вывод вентиляции может находиться на одной высоте с коньком, если удаление не превышает 3 м, в противном случае срез вентиляционной трубы не должен быть ниже условной линии, проведенной к горизонту вниз под углом 10о. Если рядом находятся дымоход печного отопления, то дымовую и вентиляцию трубу необходимо поднимать выше среза дымовика.

Чтобы понять, насколько справедливо подобное приближение, можно выполнить приблизительный расчет производительности вентиляционного канала. Например, котел отопления на 16 кВт/ч производит около 140 м3 продуктов горения, приток свежего воздуха обеспечивается выводным каналом дымохода сечением 200-220 см2.

Для того чтобы обеспечить требуемые 1,5-2 м3 в час кратности смены воздуха для жилых помещений в 60 м2 при высоте потолков 2 м, расход составляет 150 м3, то есть при определенных условиях размеры и высота установки дымовой и вентиляционной трубу примерно сопоставимы. Сравнение достаточно условно, но оно наглядно показывает, что методики, как минимум, сопоставимы.

Эффективный процесс тяги

Появляется некая разница, если показатели температуры воздуха за пределами помещения и внутри его имеют разные показатели. И чем больше это отличие, тем с большей силой воздушные массы из помещения поднимаются ввысь. Если же на улице достаточно тепло, то тяга уменьшается, а сама результативность вентиляции падает. Кроме этого, на интенсивность тяги влияют параметры сечения трубы и размеры вентиляционных каналов.

Стоит заметить, что проектирование и проведение соответствующих подсчетов для системы вентиляции нужно сделать на начальных этапах. Исправления в процессе проведения работ сделать практически нереально. Специалисты утверждают, что комнаты, которые находятся примерно на одном уровне, должны иметь одинаковую длину каналов вентиляции, в противном случае эффективность всей системы может резко упасть.

Существуют следующие особенности выбора параметров вентиляционной трубы:

1. сечение канала должно быть не меньше 16 см 2, если труба выполнена из нержавеющей стали;
2. сторона канала должна составлять не меньше 10 см, а наиболее распространенный вариант – 14 см. В этом случае его длина будет примерно 3 м;
3. при невозможности создания одинаковой длины каналов, для всех помещений здания применяются вентиляционные решетки.

Если расчеты проведены правильно, то вы увидите, для чего нужна вентиляционная труба в каждом доме. Она обеспечит поступление свежего и вывод загрязненного воздуха до трех раз в течение всего одного часа.

Вне зависимости от вида вентиляционных систем, для беспрепятственного движения воздушных масс по всему зданию устанавливаются особые переточные решетки. При правильной организации перетока воздуха наиболее грязное помещение будет вентилироваться в самую последнюю очередь. В соответствии с этим принципом вытяжка монтируется в туалете или на кухне.

Как рассчитать точную высоту

Еще на стадии строительства дома нужно определить высоту дымохода. Это обеспечит естественную тягу, рассеивание продуктов горения и загрязненных масс в атмосфере, не помешает близлежащим строениям и живущим в них людям. Высота вентиляционной трубы над крышей определяется нормами СНИП. Расчет производится с учетом климатических условий, типа конструкции, ее ТТХ. Если при монтаже были допущены ошибки, исправить их будет трудно и дорого.

Что влияет

При проектировании вытяжной трубы на расчеты высоты влияют такие факторы:

• характеристики окружающей среды: температура воздуха зимой и летом, скорость и сила ветра;
• конфигурация системы отопления и вентиляции, наличие в магистрали сложных элементов и поворотов, что способствует повышению силы трения внутри каналов;
• близость в расположении дымовой трубы может привести к засасыванию продуктов горения в приточную вентиляцию;
• удаление от конька снижает монтажные характеристики, что может привести к падению слишком высокой трубы.

Конструкция кровли

Влияние на высоту вентиляционной шахты оказывает конструкция крыши. Установка на плоской кровле не доставит трудностей — достаточно 50 см для обеспечения тяги. На скатных моделях необходимо придерживаться ряда правил:

• обязательным является учет соотношения между наивысшей точкой конька и окончанием трубы;
• при удалении на расстояние 1,5 м верхняя граница воздуховода должна превышать уровень кровли на 50 см;
• чем больше расстояние, тем выше труба, чтобы создавалась хорошая тяга.

Правила противопожарной безопасности

Вентиляционные и дымоходные трубы часто проходят в близости друг к другу или являются единым целым. По этой причине к таким магистралям предъявляются некоторые меры пожарной безопасности:

• при раздельных конструкциях расстояние между ними должно быть не менее 3 м;
• высота и размеры трубы вентиляции должны быть равнозначными дымоходу;
• при обустройстве обогрева внешней части шахты необходимо учитывать правила пожарной безопасности;
• при близком расположении каналов их следует изолировать термостойкими и изолирующими материалами.

Сечение

Существует 2 вида сечения воздуховода — круглое и прямоугольное. При проектировании необходимо учитывать не только эстетическую составляющую, но и работоспособность системы. По круглым каналам воздух движется быстрее, не образуются завихрения и обратные потоки. Прямоугольные примыкают вплотную к стене, не «воруют» полезную площадь и выглядят лучше.

Лучшим вариантом может стать комбинирование разных сечений. Прямоугольные лучше монтировать в видимых местах и жилых помещениях, а круглые расположить на тыловых стенах дома и в технических комнатах.

Нормативные требования к вентиляционным трубам

За основу для расчета необходимого размера сечения вентиляционной трубы берется расход воздуха за единицу времени. Ключевые требования к производительности и геометрическим формам системы вентиляции записаны в СНиП 41-01-2003.

Этот документ регламентирует необходимый объем поступающего воздуха на человека в зависимости от квадратуры помещения:

• для помещений площадью до 20 кв. м приток воздуха должен составлять 3 куб. м на 1 кв. м площади;
• для больших помещений, площадью более 20 кв. м, скорость поступления свежего воздуха должна составлять 30 куб. м в час, либо 0,35 от всего объема воздуха в помещении.

Для расчета основных размеров вентиляционных каналов используются показатели кратности воздухообмена. В СНиП содержатся таблицы со значениями кратности для разных типов помещений, квартир и домов.

Для металлических вентиляционных каналов прямоугольной формы установлены следующие требования:

Что влияет на производительность вентиляции

Существует еще один способ определить высоту трубы и, соответственно, превышение над кровельным покрытием крыши дома. Сделать это можно, используя формулу расхода воздуха в зависимости от перепада давления. Известно, что при подъеме на 12 м давление воздуха падает на 101 Па. Полученный результат будет справедлив только для идеальной вентиляционной системы с абсолютно гладкой внутренней поверхностью.

На самом деле для практического расчета параметров, высоты и сечения вентиляционного канала потребуется учесть несколько важных условий:

• Скорость потока воздуха на высоте установки вентиляционной трубы;
• Температура воздуха на улице и внутри помещения;
• Форма сечения канала и качество поверхности по всей высоте воздуховода;
• Форма крыши.

Практическим измерением можно получить расходный коэффициент С_. От его величины и от разницы давления у земли и на высоте установки выводной вентиляционной стойки можно рассчитать реальный расход воздуха.

Или наоборот, зная С и известный расход воздуха, который должен будет перемещаться по воздуховоду для конкретного объема помещения, можно определить разницу давлений и, в итоге, уровень подъема вывода вентиляции.

Сделать такой расчет достаточно сложно, поэтому обычно используют рекомендации справочников по ремонту и проектированию систем вентиляции, в которых приведены приближенные зависимости расхода воздуха от вылета выводной трубы для различных вариантов конструкций крыш и выводов.

Рекомендации по определению высоты вентиляционной трубы на крыше никоим образом не касаются определения размеров воздуховода и тяги в воздушном канале. В нормативе есть только одна ссылка, которая требует, чтобы общая высота вертикальной части канала дымохода составляла не менее 5 м.

Вылет дымовой или вентиляционной трубы над кровельным покрытием устанавливается нормами СНиП по совершенно иным соображениям. Если посмотреть на рекомендованную СНиП схему установки выводов, то становится понятным, что срез вентиляционного и дымового канала должен находиться на уровне самых быстрых воздушных потоков. Чем выше скорость воздуха, тем сильнее тяга, и наоборот, – в штиль система вентиляции работает крайне неудовлетворительно.

Зачем вообще нужна дымовая труба?

Горячий воздух, равно как и любой другой газ, имеет меньшую плотность, чем холодный, а значит, давление в трубе и за ее пределами будет отличаться. Разность давлений приводит к активному движению газов, возникает тяга. Она обеспечивает приток холодного воздуха к печи и быстрое удаление продуктов горения из дымохода. Сила тяги зависит от перепада высот – от точки входа воздуха в печь до точки выхода дыма. Таким образом, назначение дымовой трубы – увеличение естественной тяги и улучшение теплоотдачи печи.

Рассмотрим еще один важный фактор – аэродинамику. Лучший друг естественной тяги – это ветер. Столкнувшись со стенкой трубы, горизонтальный поток воздуха поворачивает наверх, формируя под стенкой зону разрежения воздуха, которая всасывает в себя дым подобно пылесосу. Тяга, в результате, становится интенсивнее и ровнее. Так что, если трубу защищает от ветра какое-либо препятствие – конек крыши, стена более высокого дома, старое дерево – проблемы с печью или котлом неизбежны.

Методы расчета потерь давления в вентиляционной трубе

Помимо высоты трубы также производится расчет потерь давления, происходящих в воздуховоде. Для расчета используется сразу несколько формул:

1. Потери давления воздуха можно рассчитать при помощи формулы P = R*L + z. При этом R – это потеря давления непосредственно на трение, z — потери давления на сопротивления местные, а L — длина воздуховода.

2. Чтобы рассчитать потери давления для круглого воздуховода, нужно использовать формулу Pтр = (x*l/d) * (v*v*y)/2g. Обозначения в данной формуле расшифровываются следующим образом: x — это коэффициент сопротивления трения, g обозначает ускорение свободного падения (оно равно 9,8 м/с2), d — диаметр воздуховода, y — плотность воздуха и v — скорость течения воздуха.

Рекомендации

В отношении параметров дымохода, его расположения на крыше и правильной эксплуатации существует ряд рекомендаций, которые необходимо учитывать:

• чтобы исключить случайное попадание дыма на чердак при порывах ветра, не следует устанавливать дымоотводы вблизи мансардных окон;
• чтобы не было участков на крыше, где будет задерживаться снег, расположения дымовой трубы в ендовах нужно избегать;
• при монтаже дымоотвода не следует его жестко крепить к кровле и стропилам, поскольку под воздействием ветра труба может повредиться, что приведет к нарушениям конструкции крыши;
• дымоход закрепляют растяжками при высоте над уровнем конька более 1,2 м;
• расчеты внутреннего диаметра дымоотвода должен выполнять специалист согласно технической документации отопительных агрегатов и нормам СНИП;
• принято считать, что оптимальной формой сечения дымохода является овальная, поскольку дым поднимается по спирали, а квадратные или прямоугольные сечения препятствуют набору скорости;
• квадратные дымоотводные трубы должны иметь площадь 1/15 от площади топки, а овальные — 1/10;
• место прохода дымохода через кровлю должно иметь защиту от воздействия температуры и влаги;
• для дымоходов, которые выполнены без утеплителя, минимальное расстояние до горючего материала должно составлять 250 мм.

Если учесть перечисленные нюансы, дымоход можно будет возвести правильно и безопасно.

голоса

Рейтинг статьи

Какой должна быть

Дымоход по высоте может быть разным, это определяется рядом факторов. Если крыша ровная, какие-либо выступы отсутствуют, на одном уровне с ней нет деревьев и других строений, то высота трубы не превышает 5 м (расстояние от колосников до выходного отверстия). Этот параметр указывается в соответствующей документации к отопительной технике. Расположение трубы над кровлей при тех же условиях составляет 1,5 м.

В основном кровли выполняются двух- или четырехскатными, оснащаются дополнительными элементами (ограждения, декор), находятся рядом с другими зданиями и деревьями. Параметры дымоотвода рассчитываются с учетом всех этих нюансов.

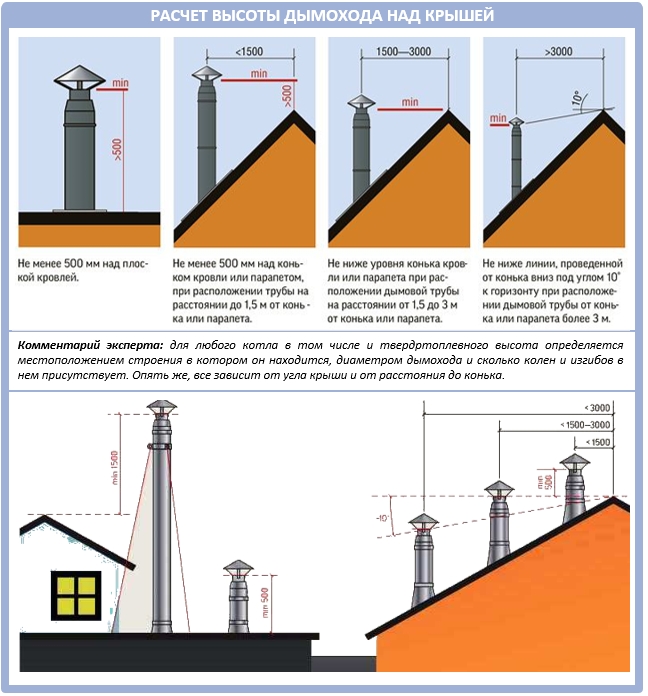

Дымовой канал по высоте может иметь следующие значения:

• над кровлями с малым углом наклона (до 3%) — минимум 0,5 м;
• не менее 0,5 м выше уровня конька, если между ним и трубой промежуток минимум 0,5 м;
• если расстояние от конька до дымохода около 1,5-3 м, то последний располагается на одном уровне с коньком или чуть выше.

Рекомендации по выбору места для вентиляционного выхода

Мастера рекомендуют выбирать место выхода на крышу так, чтобы  выполнить канал без изгибов. Тогда эксплуатационные характеристики системы будут максимальными. В случае, если такой вариант неосуществим в силу определённых обстоятельств, то придётся использовать гофрированные изделия. Использование гофротруб позволит с лёгкостью смонтировать конструкции необходимой формы.

Как уже было сказано выше, на крышах скатного типа кровельная проходка устанавливается как можно ближе к коньку. В таком случае увеличивается надёжность системы, так как больший сегмент трубы будет расположен в помещении и защищен от перепадов температур и прочих атмосферным явлений.  Короткий же конец воздуховода, выходящий наружу, будет более устойчив к порывам ветра.

Трубы следует устанавливать как можно ближе к коньку крыши

При любом варианте размещения вентиляционной трубы нужно учитывать показатели ветрового подпора. Сильный ветер может препятствовать нормальному воздухотоку или даже направить его в противоположную сторону.

Чем регламентируется высота вывода вентиляции

• СНиП № 41-01-2003, п. 6-6-12, регулирующий подъем для дымовых труб;
• СНиП № 2.04.05-91, определяющий проектирование конструкций вытяжных систем в старой редакции;
• СП № 7.13130.2009 — методические рекомендации и правила проектирования систем вентиляции и кондиционирования;
• СНиП № 2.04.01 определяет уровень выхода вентиляции для канализационных стояков.

• На плоской кровле подъем вытяжной трубы, через которую осуществляется выброс канализационных газов, должен быть не менее 30 см;
• Для скатной кровли высота стойки должна быть не менее 50 см от точки на кровле до среза трубы;
• На крыше, поверхность которой используется для выполнения работ или перемещения, срез вывода системы вентиляции должен находиться над плоскостью кровли на уровне не ниже 300 см.

Разработчиками строительных норм и правил № 41-01-2003 предложено при определении превышения вентиляционной стойки руководствоваться схемой для расчета дымоходов. С одной поправкой, если вентиляционная стойка установлена на одной линии с дымоходом с удалением до 3 м, они должны быть установлены на одном уровне.

Отсутствие отдельной методики для определения высоты трубы вентиляционной системы не означает, что подобный расчет не требуется, или он не нужен. Проще всего сделать вентиляцию по упрощенной схеме. Если следовать определениям СНиПа № 41-01-2003, высота вентиляционного выхода должна быть:

Вывод вентиляции может находиться на одной высоте с коньком, если удаление не превышает 3 м, в противном случае срез вентиляционной трубы не должен быть ниже условной линии, проведенной к горизонту вниз под углом 10 о . Если рядом находятся дымоход печного отопления, то дымовую и вентиляцию трубу необходимо поднимать выше среза дымовика.

Чтобы понять, насколько справедливо подобное приближение, можно выполнить приблизительный расчет производительности вентиляционного канала. Например, котел отопления на 16 кВт/ч производит около 140 м 3 продуктов горения, приток свежего воздуха обеспечивается выводным каналом дымохода сечением 200-220 см 2 .
