Как построить инкубатор своими руками – пошаговая инструкция

Нагревательные элементы

Хороший выбор

Хорошими и простыми нагревательными элементами будут керамические резисторы и нихромовые спирали. Правильно совмещённые с вентилятором, они не создают чрезмерно высокой температуры и обеспечивают равномерный нагрев яиц окружающим воздухом.

Плохой выбор

Плохим выбором будут лампы накаливания, тёплый водяной пар, печь на дровах и вообще любые нагреватели кроме резистивных. Лампы использовались ранее в некоторых моделях, но в современных условиях это совершенно бессмысленная жертва качеством ради незначительного упрощения. Дело в том, что ламповые нагреватели передают тепло не через окружающий воздух, а через инфракрасное ЭМ-излучение. Такой нагрев крайне неравномерный.

Представьте, что в жаркий летний день солнце светит справа и нагревает только одну сторону вашего тела. Она будет гораздо горячее стороны, находящейся в тени. Освещаемая сторона будет перегреваться, а теневая при этом оставаться в нормальных условиях.

Кроме того, при использовании ламп датчик терморегулятора необходимо размещать очень близко к поверхности яйца, а это будет приводить к сбоям неточностям в последнюю неделю инкубации, когда температура яйца значительно выше температуры окружающего воздуха.

Расчёт мощности нагревателя

При расчёте мощности используемых нагревателей можно использовать такое правило: 3 Вт мощности на каждые 10 яиц. Таким образом, 30 Вт нагревателя с запасом хватит на 100 инкубируемых яиц, на 50 яиц можно использовать 15-20 Вт.

Обратите внимание, что эти показатели требуют хорошей теплоизоляции корпуса (минимум 3 см утеплителя)

Расположение нагревателей

Нагревательные элементы нужно размещать перед вентилятором, чтобы воздух в первую очередь забирал тепло от нагревателя и разносил его по всей инкубационной камере. На картинке приведён пример правильного расположения нагревательных элементов.

Правильное расположение нагревателей

Изготовление инкубаторов своими руками

В домашних условиях корпус можно изготовить из картонных ящиков, тазика, листов ДСП, пенопласта, деревянных брусьев. Применив фантазию и использовав подручные материалы, можно сделать качественный инкубатор.

Из тазика или миски

Самое легкое в изготовлении устройство для разведения цыплят применять можно только в том случае, если возможны перебои с электричеством. Делается инкубатор из двух емкостей одинакового размера, в качестве которых можно взять тазики или миски. Желательно, чтобы они были металлическими.

Миски ставятся одна на другую, и с одной стороны скрепляются мебельными навесами или другими приспособлениями. Между мисками должно оставаться пространство, в которое будут помещаться яйца. Верхняя миска в такой конструкции будет служить крышкой. Поскольку емкости круглые, прогреваться находящиеся в них яйца будут равномерно.

В нижнюю миску насыпается слой песка в 2 см, который прикрывается фольгой. Сверху укладывается сено или солома. Чтобы испарялась влага, в фольге делается несколько дырочек.

В верхнюю миску будет вставляться патрон, для которого необходимо сделать отверстие. Если емкость большая, то понадобится несколько лампочек.

В центр собранной конструкции на высоту, где будут лежать яйца, следует положить градусник. Инкубатор устанавливается в такое место, где постоянно одинаковая температура. Затем его следует прогреть, после чего можно заполнять яйцами перепелов, кур или других птиц.

Если дома выключат свет, то устройство нужно будет накрыть одеялом и поставить в кастрюлю с теплой водой. Летом его можно выносить на солнце, а зимой ставить у батареи.

Песок в такой конструкции служит увлажнителем воздуха и аккумулятором тепла, поэтому его регулярно нужно увлажнять. Ежедневно следует переворачивать и обрызгивать яйца.

Инкубатор из коробки

Такое экономически выгодное устройство своими руками сделать можно довольно быстро.

Этапы изготовления:

  1. В крышке ящика коробки прорезается отверстие для лампочек, а в боковой грани – отверстия в 1 см для вентиляции.
  2. В соответствии с размерами коробки вставляется три или более лампочек мощностью в 25 Вт. Располагаются они в 15 см от лотка.
  3. Все грани коробки обшиваются ДСП-листами или фанерой.
  4. Изнутри коробка утепляется пенопластом.
  5. Приспосабливается емкость для воды, с помощью которой в инкубаторе будет поддерживаться влажность.
  6. Лоток с яйцами кур или перепелов устанавливается на пенопласт на высоте в 10 см от дна коробки.
  7. Крышку желательно сделать стеклянную и плотно ее уложить на коробку.
  8. Термометр и гироскоп прикрепляются так, чтобы их можно было видеть, не открывая конструкции. Открывать инкубатор можно только для переворачивания яиц.

Инкубатор из пенопласта

Хороший теплоизоляционный материал имеется практически в каждом частном доме. Поэтому своими руками сделать из пенопласта инкубатор для яиц кур или перепелов не составит большого труда. К тому же размеры его можно выбрать самому.

Этапы изготовления:

  1. Вырезанные куски пенопласта скрепляются любым удобным способом.
  2. В верхнюю крышку на расстоянии в 15 см друг от друга вставляются лампочки. Можно купить для инкубатора специальный обогреватель. Однако лампочки вполне справляются со своими функциями, и являются наиболее бюджетным вариантом.
  3. Лоток можно приобрести или сделать из деревянных планок. Для перепелов размеры ячеек должны быть 5х5 мм.
  4. Лоток с яйцами размещается посередине конструкции так, чтобы расстояние до нагревательных элементов было равно расстоянию до емкости с водой.
  5. Между заложенными яйцами и стенками самодельной коробки для вентиляции воздуха необходимо оставить пространство.

Используем старый холодильник


если в доме отключится электричество

Потребуется сделать только вентиляционные отверстия, установить лампы накаливания, вентилятор, лоточки с водой и терморегулятор.

Этапы работ:

  1. Морозильная камера и другие лишние части демонтируются.
  2. В двери вырезается и заклеивается стеклом окошко.
  3. Закрепляются лотки для яиц.
  4. В верхней части холодильника устанавливаются две лампочки, а в нижней – четыре.
  5. Гироскоп и термометр крепятся так, чтобы их было видно в окошко.
  6. На дно холодильника устанавливается емкость с водой.

Можно купить специальные лотки с механизмом переворачивания яиц и установить их в инкубатор из холодильника. Они облегчат работу тем, кто не может уделять достаточно внимания выводу птицы

Кроме этого, при установке автоматического переворота количество открываний сведется к минимуму, что очень важно при выведении птиц

Пенопластовые конструкции

Благодаря отменным теплоизоляционным свойствам, очень часто пенопласт выбирают для строительства инкубатора. На листах вырезают фигуры нужного размера, которые потом легко соединить между собой с помощью скотча, в итоге должен получиться куб или ящик. Стены из пенопласта обеспечивают лучшую теплозащиту.

Дополнительно системой обогрева могут послужить 20 Вт лампочки. Этот вариант поможет значительно сэкономить средства, по сравнению с обогревателями, которые также можно использовать для обеспечения теплом инкубатора. Лампы крепятся в верхней части крышки, но при этом соблюдается промежуток в 15 см от яиц.

Выводные лотки изготавливаются или из деревяшек, которые подходят по размерам или используется готовая конструкция. Они устанавливаются по центру, с соблюдением одинакового интервала до обогревательных ламп и емкостей с водой.

При конструировании пенопластового инкубатора необходимо соблюсти необходимое расстояние между стенками и выводковым лотком. Это делается, чтобы обеспечить нужный воздухообмен. Сквозь верхнюю стенку конструкции пропускают стержень, к которой будет крепиться лоток. К стержню крепят ручку и выводят ее на поверхность, с ее помощью будет производиться систематический поворот яиц. Для изготовления лотков используют плотную сетку с размером ячеек 2,5 на 5 см.

Для измерения температуры, прибор крепят таким образом, чтобы деления шкалы находились снаружи. Промеж лампочек ставят емкости с водой. Для увеличения площади испарения делают специальные крепления на емкости, поверх которых укладываются кусочки ткани.

Отверстия сверху и снизу инкубатора позволяют обеспечить конструкцию необходимой вентиляцией и поддержать влажность.

Модели с ручным поворотом лотка

Для изготовления простых инкубаторов в домашних условиях требуется минимум материалов и инструментов, а смастерить их можно за несколько часов. Минусы — недостаточная теплоизоляция, хрупкость и ручной переворот решеток с яйцами.

Инкубационная машина из пенопласта

Преимущества этой модели: легкость и компактность, недорогая себестоимость и простота в изготовлении.

Сделать инкубатор из пенопласта можно следующим образом: стенки вырезаются из листа пенополистирола, толщиной не менее 5 см. Рекомендуемый размер боковин — 50*50 см, торца — 50*35 см. Собрать корпус и правильно распределить внутреннее пространство помогут чертежи. Стенки скрепляются при помощи клея, или же их можно склеить между собой широким скотчем. В днище пробивается 3-4 вентиляционных отверстий.

Инкубатор из пенопласта оснащается крышкой с застекленным смотровым окном. Стекло не нужно прочно фиксировать: если будет необходимость снизить температуру — его можно отодвинуть. Чтобы крышка плотнее входила и не расшатывала конструкцию, можно приклеить бортики из деревянных брусков. Терморегулятор и термометр устанавливается рядом с окошком.

Инкубирование куриных яиц в пенопластовом инкубаторе происходит под воздействием трех ламп накаливания, мощностью в 25 Вт. В данном объеме этого достаточно для поддержания необходимой температуры. На дно камеры устанавливается емкость для воды. Решетка для яиц собирается из цельной оцинкованной сетки с размером ячейки 2,5*1,6 мм. Каждая сторона лотка обшивается прочной марлей: если этого не сделать, птенцы могут травмироваться. Чтобы устанавливать лотки друг на друга по периметру наращиваются бортики, высотой не менее 10 см.

Циркуляция воздуха внутри инкубационной камеры будет лучше, если к днищу прикрепить обычный вентилятор от компьютера.

Инкубационная машина из коробки

Инкубатор для куриных яиц из картона — экономичный и простой, а сборка такой конструкции не занимает много времени. Изготавливают аппарат из обычной коробки из-под бытовой техники. Не рекомендуется брать большую — объем будет сложно прогреть, а использовать более мощные лампы опасно. На расстоянии 4-5 см от днища вырезают 6-7 вентиляционных отверстий, диаметром от 3 до 7 мм.

Изнутри к боковым стенкам на высоте 9-10 см от дна крепят деревянные рейки. Само дно застилается целлофаном или клеенкой, а сверху кладутся деревянные брусья. На полученный поддон ставится ванночка с водой, а на рейки — обычный магазинный лоток для яиц. Для поступления свежего воздуха сверху в крышке проделывается еще 3-4 отверстия, диаметром около 5 мм. Рядом с ними вешают термометр и пробивают одно дополнительное отверстие под провод от лампы.

Инкубатор из фанеры

Данная модель отличается от предыдущих большей прочностью и лучшими теплосберегающими характеристиками. Как сделать инкубатор:

  1. Из листа фанеры вырезаются стенки. Большей теплоизоляции можно достигнуть, сделав их двойными,
  2. Размеры аппарата подбираются индивидуально,
  3. Крышка вырезается также из фанеры, и делается съемной,
  4. Для контроля за процессом в крышке пропиливается небольшое окно,
  5. По периметру крышки — отверстия для вентиляции, диаметром не более сантиметра,
  6. Изнутри к стенкам самодельного инкубатора монтируют реи для установки лотков,
  7. Для воздухообмена в полу высверливают 4-5 отверстий,
  8. Нагревательным элементом для инкубатора обычно выступают лампы накаливания, но для большого объема можно использовать и трубчатый электронагреватель (тэн),
  9. Минимальное расстояние между лампами или тэном и яйцами — 25 см,
  10. Минимальное расстояние между лотками (если их несколько) — 15 см,
  11. Лоток для яиц рамочного типа, собирают его из металлической решетки и обшивают марлевой сеткой,
  12. На дно устанавливают емкости одинакового размера для воды.
  13. Готовый инкубатор для яиц ставят в теплом помещении с хорошей вентиляцией на ровной поверхности, и подключают к обычной электрической сети.

Чертежи и описание

Каркас данного инкубатора сделан из деревянных брусков и обшит с наружной и внутренней сторон фанерой. Пенопласт используется в качестве теплоизоляции.

Под верхом потолка камеры посередине проходит ось, на которой плотно закреплен специальный лоток для яиц. На оси с помощью металлического штырька, который выведен через верхнюю панель, осуществляются повороты лотка с яйцами. Лоток (25*40 см, высота 5 см) изготовлен из прочной металлической сетки, ячейки которой имеют размеры 2*5 см и с толщиной проволоки около 2 мм, снизу лоток обтянут мелкой капроновой сеткой. Укладывают яйца вертикально, вверх тупым концом.

Над лотком для яиц строго по оси устанавливается термометр контроля так, чтобы при осуществлении поворотов лотка он никаким образом не касался яиц. Шкала температурных показаний выведена наружу через верхнюю панель.

Установленные на дне корпуса четыре лампы (мощностью по 25 Вт) служат нагревательным элементом. Каждая пара ламп укрыта металлическим листиком в 1 мм толщиной, которые укладываются на два красных кирпича.

Для поддержания нужной влажности устанавливаются ванночки для воды размерами 10*20*5 см, которые изготовлены из жести. К ним припаяны П-образные ленты из медной проволоки, на которые вешается ткань, что увеличивает поверхность испарения.

В потолке камеры просверлено 8-10 отверстий диаметром 20-30 мм, в нижней части – 10-12 таких отверстий. Эта система позволяет поступать свежему воздуху, увлажнять от высыхающего куска ткани.

Из старого холодильника

Чаще всего для изготовления инкубатора применяют старый ненужный холодильник. Это уже готовая утепленная камера, останется лишь установить мелкие детали – и можно заниматься разведением молодняка птицы.

На рисунке показан инкубатор в общем виде. Для того, чтобы придать жесткость, к самому корпусу прикрепляют две доски. Снизу они соединяются брусами и прикручиваются шурупами.

В доске делают углубление под фланцы. В центр запрессовывается подшипник, а для предупреждения смещения оси вставляется втулка с резьбой, которая крепится к оси длинным шурупом.

Все рамки состоят из двух полурамок с выступами, которые необходимы, чтобы удержать лотки в положениях углов поворота. В верхние отверстия заправляется трос, который крепится на двигателе.

Внутри корпус холодильника обшит утеплителем, как правило, это стекловолокно, значит, во все вентиляционные дырки нужно вставлять коски пластмассовой трубы.

В холодильниках имеется желоб для оттока воды, для инкубатора его устанавливают в обратном направлении, наоборот, для подачи воды лопастям вентилятора при выводе цыплят.

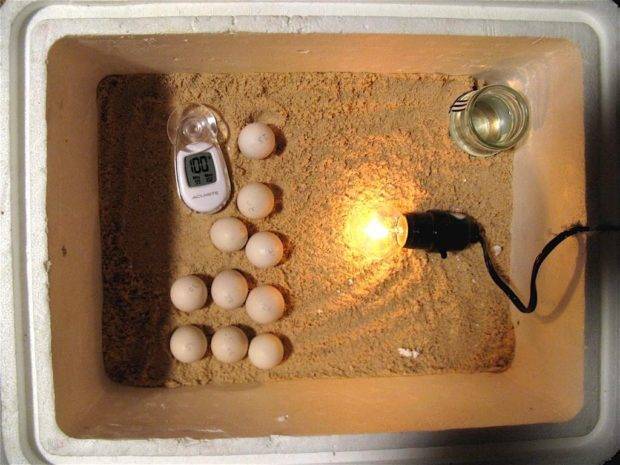

Из пенопласта

Такие инкубаторы изготавливаются из деревянных брусков, которые оббиваются снаружи листом жести, а внутри устилаются слоем пенопласта или любым изоляционным и теплоотражающим материалом, начинка инкубатора очень сходна с промышленным.

Как сделать автоматический инкубатор для яиц в домашних условиях?

Прежде чем изготовить инкубатор своими руками, надо ознакомиться с особенностями создания конструкции.

Расчет размера

Рекомендуется заранее разобраться с габаритами будущей инкубационной конструкции. Чтобы определить размер, придется заранее решить, сколько кур будет выращиваться. Именно от этого зависит количество яичек, которые будут заложены в инкубатор. Помимо этого, габариты устройства зависят от материала изготовления и особенностей используемой системы обогрева.

Чаще всего птицеводы делают конструкции, в которые помещается по 100 яичек. При этом каждая ячейка под яйцо должна иметь диаметр не меньше 40 миллиметров и глубину около 75 миллиметров.

Необходимые инструменты и материалы для работы

Перед изготовлением инкубатора необходимо заранее заготовить материалы и инструменты для проведения работ. Для сборки конструкции понадобятся:

  • Дрель. Это незаменимое устройства, с помощью которого создаются отверстия для установки крепежных элементов.
  • Монтажный клей. Некоторые детали конструкции нельзя крепить шурупами или гвоздями. Вместо этого их соединяют при помощи специального монтажного клея.
  • Нож. Используется для разрезывания тканевых или резиновых материалов.
  • Лампочка. Применяется при организации обогрева внутри инкубатора.
  • Холодильник. Из него создается корпус конструкции.
  • Гигрометр. Его используют для наблюдения за уровнем влажности в устройстве.
  • Терморегулятор. Незаменимая деталь автоматизированных инкубационных систем, которая контролирует показатели температуры.

Корпус инкубатора

Эффективность дальнейшей работы созданного устройства напрямую зависит от подготовки корпуса. Поэтому необходимо заранее ознакомиться с тем, как правильно его создавать.

Корпус под инкубатор можно сделать из старого ненужного холодильника. Для этого из него извлекают морозильную камеру и другое оборудование, которое встроено внутрь. Затем в стенах холодильника делаются небольшие отверстия, с помощью которых выполняется циркуляция воздуха. После организации вентиляционной системы внутрь можно устанавливать лоточки под яйца.

Система лотков

Система лотков, которые устанавливаются внутри конструкции, выполнена в виде сетки. Внутри нее устанавливается небольшая решетка с ячейками под яйца. Такие лотки отличаются между собой количеством ячеек. Чаще всего используются системы, которые вмещают сотню яичек. Однако для более компактных конструкций используют менее вместительные системы, в которых находится всего 60-70 ячеек.

Для автоматизированных систем используются модели лотков, оснащенные специальными бортиками для поддержания яиц. Их изготавливают из прочного картона или поролона.

Нагревательный элемент

Людям, которые решили собственноручно делать инкубатор, придется обустроить обогревательную систему. В качестве нагревательных элементов пользуются лампами накаливания мощностью 40 Вт. Они размещаются в верхней и нижней части холодильника. При этом располагать их надо таким образом, чтобы лампочки, находящиеся внизу, не мешали. Поэтому перед организацией системы обогрева надо все тщательно продумать и сделать схему расположения.

Сколько и как правильно давать курам мел, особенности использованияЧитать

Также надо установить один из трех разновидностей терморегулятора:

  • барометрический;
  • биметаллический;
  • электроконтакторный.

Вентилятор

При организации вентиляционной системы внутри конструкции придется установить небольшой вентилятор. Он нужен, чтобы улучшить циркуляцию воздуха через просверленные отверстия. Для холодильника выбирают вентилятор, отвечающий следующим требованиям:

  • возможность работы от сети 220В;
  • диаметр конструкции не меньше тридцати сантиметров;
  • производительность около ста м3/ч.

Автоматический поворотный механизм

Для поворота выложенных яиц используют специальный поворотный механизм, который должен срабатывать не менее двух раз в день. Выделяют две основные разновидности систем, которые используются в инкубаторах:

  • Рамочная. Такой механизм сталкивает яички при помощи небольшой рамки.
  • Наклонная. Это распространенная система, используемая чаще всего. В этом случае все яйца переворачиваются из-за наклона наполненных лотков.

Основные требования, предъявляемые к инкубатору

Приступая к изготовлению своими руками домашнего инкубатора, всегда следует иметь в виду, что конечным результатом этой работы должен стать аппарат, в котором созданы все условия для полноценного развития зародыша в яйце и появления на свет в положенные сроки здорового птенца.

Иными словами, конструкция инкубатора и его оснащенность должны быть подчинены цели формирования в камере таких же условий, какие создает для своего будущего потомства птица-наседка. И среди этих факторов важнейшие – температура и влажность.

Термометры для инкубаторов

Проектировать будущий инкубатор необходимо так, чтобы у птицевода была возможность постоянно и без каких-либо препятствий контролировать температурно-влажностный режим инкубации. Здесь надо иметь в виду, что выдерживание яиц большей части самых популярных у заводчиков видов домашней птицы происходит в диапазоне между 37,1 и 39˚С.

При этом в первые дни инкубации яйца (до помещения в камеру их можно хранить не более 10 дней) прогреваются до максимальной температуры, рассчитанной для того или иного вида птицы (см. таблицу температур), а к концу этого периода температура снижается до минимальных показателей. И только при выведении перепелов в течение всего 17-дневного периода инкубации поддерживается постоянная температура – 37,5 градуса.

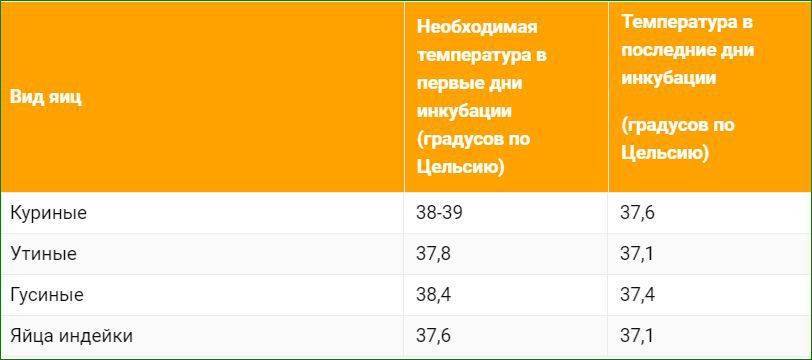

Таблица температурного режима в инкубаторе

Что касается другого важного параметра – влажности, то и она на протяжении всего периода до выведения птенцов меняется. В частности, оптимальный уровень влажности воздуха внутри инкубатора до момента наклева должен составлять 40-60%, а между наклевом и моментом вывода она должна оставаться на уровне 80%

И только перед выборкой молодняка относительную влажность следует снова понизить до 55-60%.

Инкубатор с гигрометром

Хорошим подспорьем для качественного выведения цыплят в домашнем инкубаторе станет монтаж системы принудительной вентиляции. Работа электровентилятора обеспечит движение воздуха внутри камеры со скоростью 5-6 м/сек, что будет способствовать идеальному балансу между температурой и влажностью атмосферы в инкубаторе.

С чего начать создание инкубатора?

Всякий процесс сборки бытового инкубатора начинается с определения основного материала, из которого будет изготовлен аппарат. Например, хороши для этой цели крупные куски пенопласта (размером не менее 25х40 см) или обыкновенная картонная коробка большого объема. Едва ли не идеальным вариантом является наличие старого, отработавшего свой срок, холодильника. В любом случае надо исходить из определяющего фактора, который присущ всякой конструкции – ее теплоизоляционной способности.

Листы пенопластирола

Кроме того, следует позаботиться о приспособлениях для обогрева инкубационной камеры (лампа или нагревательный прибор) и об удобном контроле температуры (термометр). Чтобы не обременять себя необходимостью вручную периодически переворачивать яйца, стоит оборудовать инкубатор системой автоматического переворота. Такой механизм сэкономит время человека. Правда, обычно подобные приспособления устанавливаются в крупных инкубаторах – на 200 и более яиц.

Компоненты для создания инкубатора

Компоненты и инструменты, необходимые для работы

  • Корпус старого неработающего холодильника, картонная коробка, фанерные листы (доски).
  • Пенопластовые блоки – в зависимости от выбранного проекта.
  • Стандартные лампы накаливания (мощность – от 25 до 40 Вт). Количество лампочек находится в прямой зависимости от объемов инкубатора. Так, сравнительно небольшой аппарат на сотню яиц нормально обогревается 4 лампами. Вместо лампочек можно использовать электрические ТЭНы.
  • Лотки для яиц. Чтобы яйца плотно удерживались на своем месте, лотки делают из металлической сетки, дерева, пластика или аналогов указанных материалов.
  • Вентилятор, термометр.

    Пример вентилятора, встроенного в инкубатор

  • Терморегулятор. Используется при проектировании автоматического инкубатора. С этой целью можно применять биметаллические пластины, барометрические датчики или электрические контакторы.
  • Моторедуктор, подшипники с хомутами (для оборудования устройства механизмом переворота).
  • Гигрометр. С его помощью отслеживается текущая влажность.
  • Монтажные инструменты (лобзик, плоскогубцы, нож, изолента и т.д.).

Помните, что прежде, чем подбирать все необходимое из приведенного выше списка, надо определиться с оптимальными размерами инкубатора.

Инкубаторы с автоматическим или ручным переворотом яиц

Чтобы процесс проходил успешно, яйца необходимо постоянно переворачивать на 180°. Но делать это вручную занимает много времени.Для этой цели и используются переворотные механизмы.

Существуют несколько видов этих устройств:

  • передвижная сетка;
  • роликовое вращение;
  • наклон лотка на 45°.

Первый вариант чаще всего используют в маленьких инкубаторах, например, пенопластовых. Принцип работы следующий: сетка медленно движется от одной стороны в другую, в итоге яйца, лежащие в её ячейках, переворачиваются. Этот процесс может быть автоматизирован или производиться вручную. Для этого достаточно к сетке прицепить кусочек проволоки и вывести его наружу.Недостаток такого механизма – яйцо может просто протащиться, а не перевернуться. Реже используются в самодельных инкубаторах с автоматическим переворотом яиц роликовое вращение, так как для его создания требуется много круглых деталей и втулок. Устройство работает с помощью валиков, закрытых сеткой (москитной).

Чтобы яйца не скатывались, они находятся в ячейках деревянной решётки. Когда лента начинает двигаться, все яйца переворачиваются.

Поворотный механизм, который наклоняет лотки, используют в инкубаторах больших размеров, например, сделанных из холодильника. К тому же этот способ лучше других выполняет свою задачу, так как в любом случае каждое яйцо наклоняется. Существуют автоматические лотки поворота яиц. В комплекте с ними идут двигатель и блок питания. В одном лотке находится несколько более мелких. Каждый вращается отдельно через установленное пользователем время.

Инкубатор из картонной коробки

Использование коробки из картона является весьма дешевым способом сделать инкубатор, но не стоит рассчитывать, что получившаяся конструкция будет прочной и прослужит века. Работы выполняются в следующем порядке:

Необходимо взять коробку, размеры которой рассчитываются исходя из количества планируемой инкубационной продукции. Внутренняя часть короба обклеивается бумагой несколькими слоями или войлоком.
Проделываются отверстия куда будет выходить электропроводка. С внутренней стороны крепят 25Вт лампочки в количестве 3-х штук. Они должны быть выше на 15 см чем кладка инкубационных материалов

Имеющиеся в наличии щели, даже там, где проводка заделывают ватой, но при этом важно не забыть о наличии отверстий для вентиляции.
Изготовление деревянных лотков для яиц и монтажных реек (для установки лотков), дверцы.
Разместить внутри инкубатора термометр, внизу поставить емкость с водой, прорезать сбоку коробки смотровое окошечко.

Инкубатор из б/у холодильника

Если нет желания покупать инкубатор, но в хозяйстве имеется старый холодильник, то ему можно дать новую жизни. В бывшем хранилище продуктов идеально поддерживается заданная температура, чему способствую стенки холодильника, имеющие термоизолирующие свойства.

На месте полок очень просто размести лотки с яйцами, а благодаря крепежным пазам по внутренним стенкам камеры равномерно распределяются все закладки продукции по высоте машины. Объемов холодильника хватает на установку снизу емкостей для воды при помощи которой регулируется поддержание влажности.

Система вентилирования

Любой инкубатор должен быть оснащен хотя бы самой простой вентиляционной системой. Она будет осуществлять воздухообмен внутри машины, способствовать поддержанию температурного режима и регулировать влажность для создания идеальных условий подходящих для выведения птенцов.

Оптимальная скорость проветривания 5м/сек, а перемещать воздушную массу должен вентилятор. Сверху и снизу холодильника проделывают (сверлят) отверстия для воздуха.

Для предупреждения попадания воздуха под обшивку, отверстия снабжаются пластиковыми или металлическими трубочками, имеющими нужный диаметр. При частичном или полном перекрытии которых регулируется вентиляция.

Монтаж обогревательной системы и подбор терморегулятора

Самый простой метод обогреть внутреннюю камеру это задействовать лампы накаливания (4 штуки 25Вт, 2 штуки 40Вт). Лампы равномерно распределяют снизу и сверху машины

При установке осветительных приборов снизу важно помнить о том, что они не должны быть помехой для лотков с водой

Немаловажной частью инкубатора является терморегулятор они бывают трех видов:

  • биметаллические пластины;
  • термометр имеющий ртутную основу и электрод;
  • барометрический датчик.

С помощью первого замыкается электрическая цепь, как только будет достигнута нужная температура, при помощи второго идет отключение обогрева, третий замыкает цепь, как только возникнет чрезмерное давление.

Механизм переворачивания яиц

В процессе инкубации яйца обязательно должны переворачиваться несколько раз в день. В природных условиях данная функция выполняется курицей, здесь же необходимо действие специального механизма.

Работа выполняется за счет электрического мотора, приводящего в рабочее состояние шток, передающий двигательный импульс на яичный лоток. Для создания такого механизма нужно:

  • снизу камеры сделать редуктор;
  • смастерить раму из дерева, которая будет держать лотки. Крепеж осуществляется таким образом, чтобы лотки наклонялись на 60° к дверце и настолько же в обратном направлении;
  • редуктор должен быть прочно зафиксирован;
  • соединить с электрическим двигателем шток подсоединенный к яичному лотку.

Последовательность действий

Осталось более подробно поговорить о том, как переоборудовать холодильник в инкубатор:

  1. Потолок агрегата снабжается отверстиям куда будут вставлены лампы для обогрева и сквозными дырками для вентиляции.
  2. Снизу сверлят не меньше 3 отверстий, имеющих диаметр 1,5 см.
  3. Чтобы лучше сохранять тепло, рекомендуется отделка стенок холодильника пенопластом.
  4. На наружную часть крепят терморегулятор, а внутреннюю снабжают датчиком;
  5. Чтобы организовать циркуляцию воздушных масс, рядом с лампочками (сверху) крепят вентиляторы в количестве 1 – 2 штук (подойдут и компьютерные);
  6. В двери бывшего холодильнику вырезают небольшое окошко – смотровое и закрывают его стеклом, можно использовать прозрачный пластик.

Изготовление инкубатора с самодельным корпусом

Изготовление корпуса

Корпус инкубатора можно изготовить из листов фанеры с применением деревянных брусьев, листов ДСП или картонных ящиков.

Фантазия подсказывает некоторым умельцам брать за основу старые ульи или корпуса вышедших из строя телевизоров.

Внутренние стенки инкубатора лучше отделать пластиком или другим влагостойким материалом, удобным для мытья

Важно не допускать размножения грибка, плесени или других микробов

Обратите внимание! Высота инкубатора может составлять примерно 1 метр под один или два лотка с яйцами

Утепление и вентиляция корпуса

После сооружения корпуса начинается его утепление. Для этого можно использовать различные материалы:

  • асбест;
  • пенопласт;
  • ватин;
  • синтетический утеплитель;
  • войлок;
  • поролон.

Фанерные стенки желательно сделать двойными, теплоизоляция будет лучше.

В верхней стенке инкубатора нужно сделать смотровое окно для наблюдения за созреванием яиц. Для притока свежего воздуха вверху и внизу корпуса делают от 4 до 8 отверстий диаметром до 30 мм и одно — для помещения температурного датчика.

Дно корпуса можно сделать из строительной сетки, покрыть ее пластиковой сеткой – так вентиляция тоже будет обеспечена. Следует учесть обязательное наличие зазора между полом и дном корпуса для притока воздуха.

Изготовление и установка лотков

Изготовить лотки для яиц можно из металлических прутьев в виде крупной сетки и обтянуть их капроновой тканью, можно изготовить из фанеры или дерева с высотой бортиков 6-8 см.

Между стенками корпуса и заложенными яйцами нужно сохранять свободное пространство для вентиляции воздуха.

Под лотками ставится ванночка, наполненная водой, для создания высокой влажности. К ней могут быть припаяны держатели под ткань для увеличения поверхности испарения.

Лотки можно установить:

  • на специальные крепления по принципу выдвижных мебельных ящиков, для этого предусматривается открытие передней стенки инкубатора;
  • на ось, которая служит опорой для лотков. Инкубатор можно открывать сверху, поднимая крышку.

Установка системы обогрева инкубатора

Нагревание инкубатора осуществляется обычными лампочками мощностью от 25 до 40 Вт, подключенными параллельно. Учтите, что лучше использовать 4 лампы по 25 Вт, чем 2 лампы по 40 Вт.

Чтобы избежать перегрева зародышей, расстояние от ламп до яиц должно быть не меньше 20 см.

Можно применять нагревательные спирали от старого утюга (на металлическом листе, покрытом асбестом). Раполагать нагревательные элементы рекомендуют сверху или по периметру корпуса.

Используйте терморегулятор мощностью в 300 Вт с целью контроля температурного режима. Он устанавливается снаружи, а его датчик – внутри инкубатора. Функционирование терморегулятора должно быть круглосуточным.

До закладки яиц испытайте температурный режим инкубатора в течение суток, чтобы убедиться в возможности менять температуру на каждом этапе инкубации. Так, для цыплят в первые два дня нужна температура 38 ºС, затем до 10-го дня 37,8 ºС, с 11 по 16 день — 37,5 ºС, с 17 по 19 день — 37,2 ºС, с 20 по 21 день — 37 ºС.

Внимание! Не превышайте максимально допустимую температуру в инкубаторе! Температура 40 ºС на протяжении 10 минут приведет к гибели зародышей

Контроль влажности в инкубаторе

Поддержание влажности осуществляется установленным внутри корпуса психрометром. Его показания должны быть видны в смотровое окошко инкубатора. Психрометр можно купить в любом зоомагазине.

Влажность в инкубаторе сначала должна быть 40–60 %, а в период вывода цыплят – 80 %. Перед выборкой цыплят влажность понижают.

Вентилятор можно подобрать из компьютеров от старых блоков питания. Благодаря ему достигается равномерный прогрев корпуса, выравнивание показателей влажности и температуры.

Совет птицевода: не допускайте сквозняков, когда открываете инкубатор для переворачивания яиц.

Внутри рамки, в промежутке между рейками и вентилятором, уложена нагревательная спираль и залита плиточным клеем на цементной основе. В результате после высыхания клея – бетонная стенка с подогревом.

Преимущества и недостатки самодельных устройств

У автоматизированных конструкций есть достоинства и недостатки, с которыми надо ознакомиться перед их использованием.

Среди достоинств выделяются:

  • компактность;
  • привлекательный внешний вид;
  • простота использования;
  • автоматизированная работа.

Однако у таких устройств есть несколько недостатков, к которым можно отнести следующее:

  • Автоматизированные инкубаторы надо заполнять полностью. Это создает сложности для людей, которые собираются выращивать мало курочек.
  • Периодически перегреваются. Из-за перегрева часть зародышей может погибнуть.

Инструкция по применению Йодинола для кур, рецепт приготовления и дозировкаЧитать

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
