Сверлильный станок: как сделать самому, компоненты, чертежи, изготовление

Популярные экземпляры из разных ценовых категорий

Привязываться к брендам нет смысла, практически каждый производитель имеет в своей модельно гамме как дешевые, так и качественные предложения.

Простейший рычажный механизм

Легкая дюралевая опора, которую нельзя использовать без столешницы. Для закрепления на поверхности верстака имеются отверстия. На самой опоре есть диагональные пазы для установки специальных тисков. Однако пользоваться ими не рационально, по причине низкой точности механизма станины.

Направляющая выполнена из тонкостенной трубы, которая достаточно прочно фиксируется в основании. Механизм опускания с помощью хомута крепится на трубе, есть возможность отрегулировать высоту положения дрели. Кроме того, имеется калибровочная линейка с упором, с помощью которой можно регулировать глубину отверстия.

Поскольку направляющая одностержневая (труба), у таких моделей всегда присутствует осевой люфт до 5 мм, устранить который невозможно. Поэтому при работе следует контролировать положение сверла относительно обрабатываемой детали.

Механизм опускания рычажный, точность оставляет желать лучшего. Однако усилие можно прилагать довольно высокое.

С учетом стоимости, перечисленные недостатки можно не замечать. Для домашних задач приспособление выглядит достойно. Главное преимущество (помимо цены) – стойка легко разбирается, и в транспортном положении занимает совсем немного места.

Такие модели пользуются устойчивым спросом у домашних мастеров. Есть и более продвинутый вариант: с поворотным механизмом.

Можно сверлить отверстия под углом, либо использовать дрель в качестве фрезера.

Реечный механизм

Работает по принципу рулевой рейки автомобиля: шестерня и зубчатая пластина.

Поворотные рычаги, как у профессионального станка – поэтому осевой люфт отсутствует, как класс. На такой модели уже есть смысл использовать координатные тиски – точность на уровне. В остальном, конструкция простая: опорная пятка с отверстиями для монтажа на столе, трубчатая направляющая.

Стоимость этого варианта существенно выше, однако пользователи готовы переплачивать за высокое качество.

Полупрофессиональная стойка для дрели

И, наконец, полупрофессиональный агрегат – ползунковые направляющие с реечным механизмом.

Механизм перемещения по-прежнему реечный, но каретка скользит по рельсовым направляющим, установленным с двух сторон. Такое крепление исключает не только осевой, но и поперечный люфт. Можно работать как со сверлами 1 мм, так и с мощными диаметрами.

Усилие на рукояти создается нешуточное. Поскольку такие стойки относятся к недешевому сегменту, к ним обычно добавляется сервисное оснащение. Например, бачок и трубка подачи охлаждающей жидкости.

Создание асинхронного сверлильного станка

Как сделать асинхронный присадочный станок сверлильного типа, используя подручные материалы?

Данным вопросом задаются многие люди, желающие расширить рабочий функционал приборов, которыми они пользуются.

Чтобы изготовить сверлильный станок асинхронного типа, не обязательно использовать электродрель.

Найти электродвигатели можно в специализированных магазинах, а можно разобрать старую бытовую технику, обладающую достаточно большими параметрами.

Идеально, когда асинхронный сверлильный станок будет делаться на основе двигателя, ранее запускавшего работу бытовой стиральной машины.

Стоит обратить внимание на тот факт, что для данной детали следует подобрать стойку и станину необходимой плотности и правильных размеров, чтобы разумно распределить вес их общей конструкции. Двигатель будет выступать в роли асинхронной машины, работающей от электрического переменного тока и обладающей неравной частотой вращения ротора

Двигатель будет выступать в роли асинхронной машины, работающей от электрического переменного тока и обладающей неравной частотой вращения ротора.

Снизить уровень вибрации, возникающий в ходе работы асинхронного станка, можно, установив двигатель на толстое основание, расположив его в минимальном расстоянии от стойки.

Пространство между основанием и стойкой должно быть подходящим для свободного перемещения ремня, отвечающего за запуск сверлильной головки (при вращении двигателя).

Материалы и механизмы, которые следует использовать при создании асинхронного сверлильного станка:

• надежную станину и стойку, изготовленную из дерева;
• металлические направляющие;
• шестерни и шестигранники, предназначенные для фиксации шкива;
• подшипники необходимого диаметра;
• две металлические трубы (полую и оснащенную внешней резьбой);
• стальной хомут.

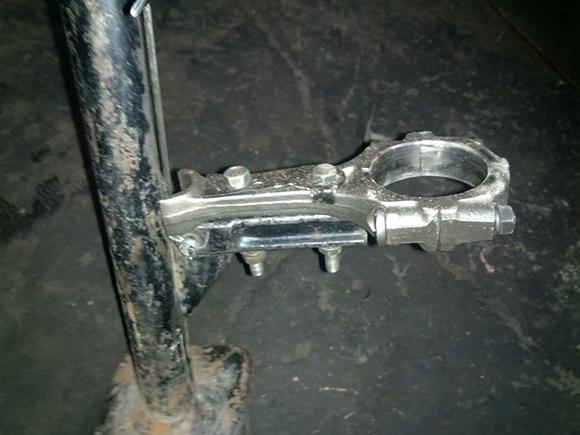

Сборку аппарата следует начать с соединения полой металлической трубы, шестигранника и зажимного кольца.

Важно следить, чтобы в местах соединения данных приспособлений не было зазоров. После следует надпилить вторую металлическую трубу, сформировав на ее корпусе самодельную резьбу

Высота используемой трубы должна быть пригодной для последующей впрессовки оси с шестигранником

После следует надпилить вторую металлическую трубу, сформировав на ее корпусе самодельную резьбу. Высота используемой трубы должна быть пригодной для последующей впрессовки оси с шестигранником.

После того как все подготовительные работы будут завершены, устройство следует собрать и испробовать его работу на «черновых» материалах.

Если прибор, оснащенный асинхронным двигателем, будет работать некорректно, то его следует перебрать и разобраться в проблемах перед тем, как вводить в серьезную эксплуатацию.

В бытовых условиях для создания отверстий в металле, дереве или пластике лучше пользоваться простейшим сверлильным станком, изготовленным на базе обычной электрической дрели.

Изготовить данный прибор может любой новичок, знакомый только с базовыми знаниями в строительном деле.

Сегодня мы расскажем зачем нужна ударная дрель и как она работает.

Обычная дрель производит только лишь вращательные движения, благодаря чему она способна сверлить дерево, пластмассу или даже металл. Но что делать, если нужно просверлить бетон или кирпич?

Станки для мастерской

Ниже будет описан общий принцип сборки станков для мастерской, который можно взять за основу, а сборку производить из доступных материалов.

Токарный по дереву и металлу

Стоит сразу сказать, что на таком токарном станке в домашней мастерской можно будет обрабатывать только небольшие металлические заготовки

Важной частью станка для мастерской, которая будет обеспечивать стабильность обработки, является станина. Ее можно изготовить самостоятельно или использовать заводскую

Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок

Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже

Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок. Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже.

В качестве двигателя, который будет вращать деталь можно использовать агрегат от старой стиральной машины, насоса или какого-либо станка. В качестве задней бабки можно использовать мощный патрон для дрели. В этом случае в него можно будет вставлять конус или сверло, если это потребуется при обработке. Переднюю бабку можно приобрести заводскую или изготовить по образцу на фото.

В этом случае потребуется металлическая ось, лучше, если она будет изготовлена из закаленной стали. Необходимо два держателя с подшипниками под ось. С одной стороны фиксируется шкив, а с другой патрон, в который будет зажиматься заготовка. Двигатель на такой станок для мастерской устанавливается рядом с передней бабкой, а усилие передается через ремень. Скорость можно варьировать частотным модулем или перекидкой ремня по шкиву. Потребуется также опорный элемент, который изготавливается по схематическому рисунку, приведенному ниже.

Видео о самостоятельной сборке токарного станка по дереву есть ниже.

Фрезерный станок

Фрезерный станок для домашней мастерской также собрать довольно просто. Одним из вариантов является использование готового ручного фрезера, который является незаменимым для хозяина, который любит что-то делать из древесины в своей мастерской.

Для ручного станка можно изготовить специальный верстак в домашнюю мастерскую. На фото показан пример такого стола. По своей сути это небольшой стол, в котором есть отверстие для фрезы и крепление для самого фрезера. При желании сделать это в мастерской можно и на готовом верстаке

Важно подобрать наиболее удобное место для фиксации фрезера. Во время крепления необходимо правильно рассчитать максимальный вылет фрезы

При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере

Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже

При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере. Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже.

Совет! При наличии двигателя требуемой мощности и частотного преобразователя можно соорудить стационарный фрезерный станок в мастерской.

Для этого двигатель закрепляется к нижней части стола. На вал двигателя монтируется патрон для фрезы. Подключение осуществляется через частотник, который будет варьировать обороты.

Сверлильный станок

В качестве сверлильного станка в мастерской можно использовать дрель. Но для этого ее необходимо правильно зафиксировать. Сделать это можно посредством держателя, который может быть стационарным для мастерской или переносным. Есть множество различных вариантов сборки такого держателя дрели для мастерской. Один из них приводится в видео ниже. Для сборки потребуются материалы, которые есть в шаговой доступности в каждом строительном магазине.

Циркулярная пила

Стационарную циркулярную пилу для мастерской можно изготовить похожим образом, как и держатель для ручного фрезера. Достаточно изготовить в столешнице прорезь для полотна плиты и монтировать ее, когда это потребуется. Единственным недостатком такого решения является уменьшение глубины реза. Исправить это можно установкой на металлическую столешницу, которая меньше по толщине. Видео о сборке такой конструкции есть ниже.

Назначение и особенности

Работающий по принципу вертикального сверления держатель для дрели (или шуруповёрта) используется для выполнения таких технологических операций, как:

• Точное просверливание отверстий на заданную глубину, их растачивание и финишная обработка;
• Снятие фасок, формирование углублений и пазов (зенкование);
• Нарезание резьбы (если позволяет мощность дрели и прочность конструкции подставки).

Однако стоит понимать, что такие приспособления не обладают несущей способностью, сопоставимой с заводским оборудованием. Поэтому сверлить твёрдый материал с большим усилием не рекомендуется.

Принципиальные моменты работы на сверлильном станке

Вновь изготовленный станок требует дополнительной наладки. Пробное включение проводят на столе, где убраны все, не относящиеся к делу, предметы. Станок считается правильно собранным и готовым к дальнейшей работе, если:

• сверло вращается по оси, не создавая быстрым вращением расширяющиеся сектора;
• опущенное вниз сверло должно точно войти в углубление или намеченную точку на станине;
• отрегулировано перемещение дрели по салазкам туго, но без заеданий и рывков;
• для сквозных отверстий приготовлена специальная подложка, чтобы не портить станину.

Всегда следует помнить, быстроходный режущий инструмент является источником повышенной опасности. Переналадку проводить можно только на обесточенном оборудовании. Глаза всегда должны быть защищены очками.

Подборка различных сверлильных станков, созданных руками мастеров, на все случаи жизни подтверждает неиссякаемую смекалку народных умельцев. В магазине купить можно всё, но создать собственный инструмент – достойно мастера.

Один из вариантов станка сверлильного из дрели — видео

ИНТЕРЕСНЫЕ НАСАДКИ ДЛЯ БОЛГАРКИ СВОИМИ РУКАМИ! https://www.youtube.com/watch?v=gHjRkHeee1E СВОИМИ РУКАМИ КРУТЫЕ СТАНКИ И ИНСТРУМЕНТЫ!!! https://www.youtube.com/watch?v=ijTpjPrAChY&t=1s Хочу показать КРУТЫЕ НАСАДКИ НА ДРЕЛЬ И ШУРУПОВЁРТ, которые каждый может сделать СВОИМИ РУКАМИ! Посмотрим на КРЕАТИВНЫЕ ИДЕИ и которые облегчат и без того не легкое СТОЛЯРНОЕ ДЕЛО!

Простые конструкции самодельных стоек для сверлильного станка

Мы подобрали для вас простые в изготовлении, но интересные на наш взгляд конструкции стоек для самодельных сверлильных станков на основе электродрели.

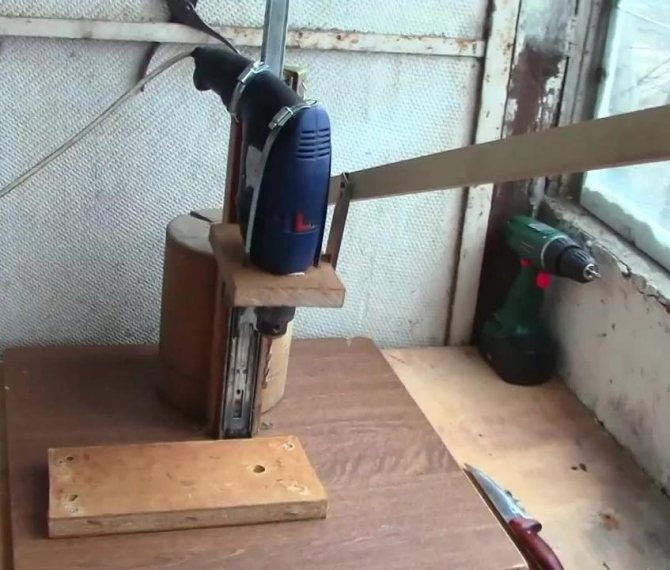

Такая деревянная стойка может успешно функционировать и без рычага, а подъем и опускание инструмента производится либо за ручку самого инструмента, либо за верхнюю часть короба, в котором он закреплен.

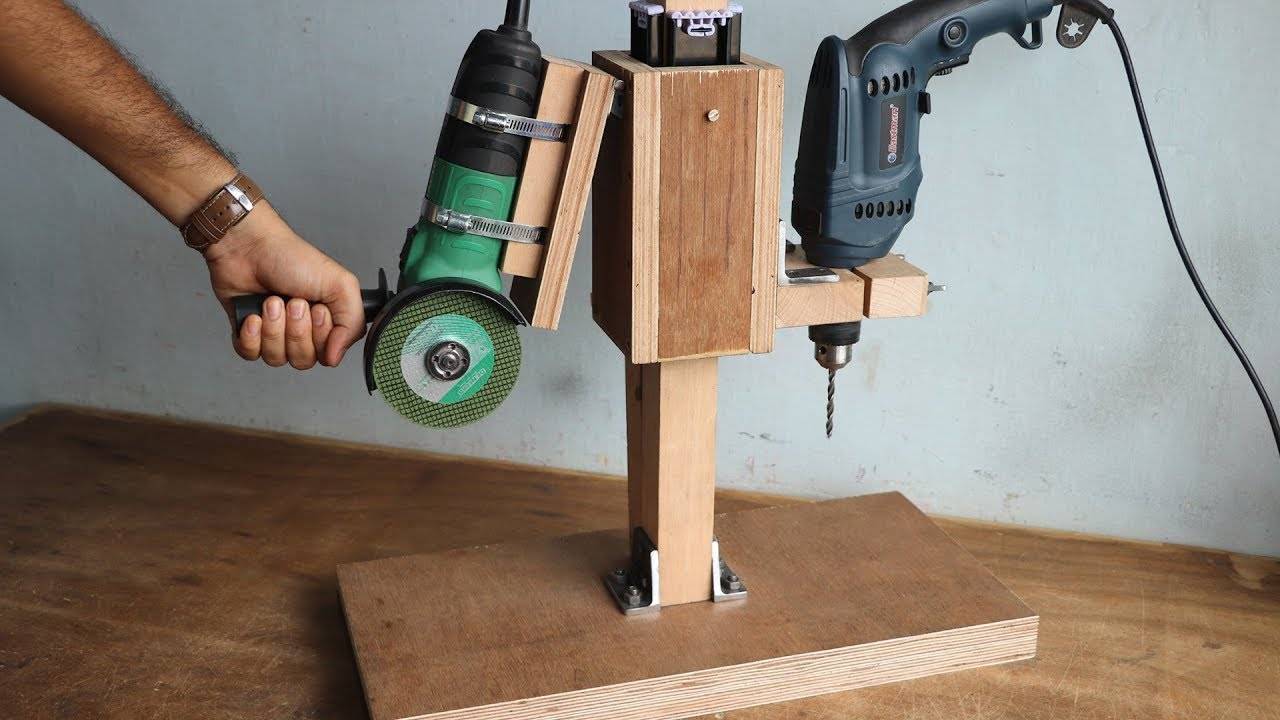

Интересна конструкция, в которой система из 2-х рычагов заменена 1-м с продольным пазом, по которому перемещается упорный винт.

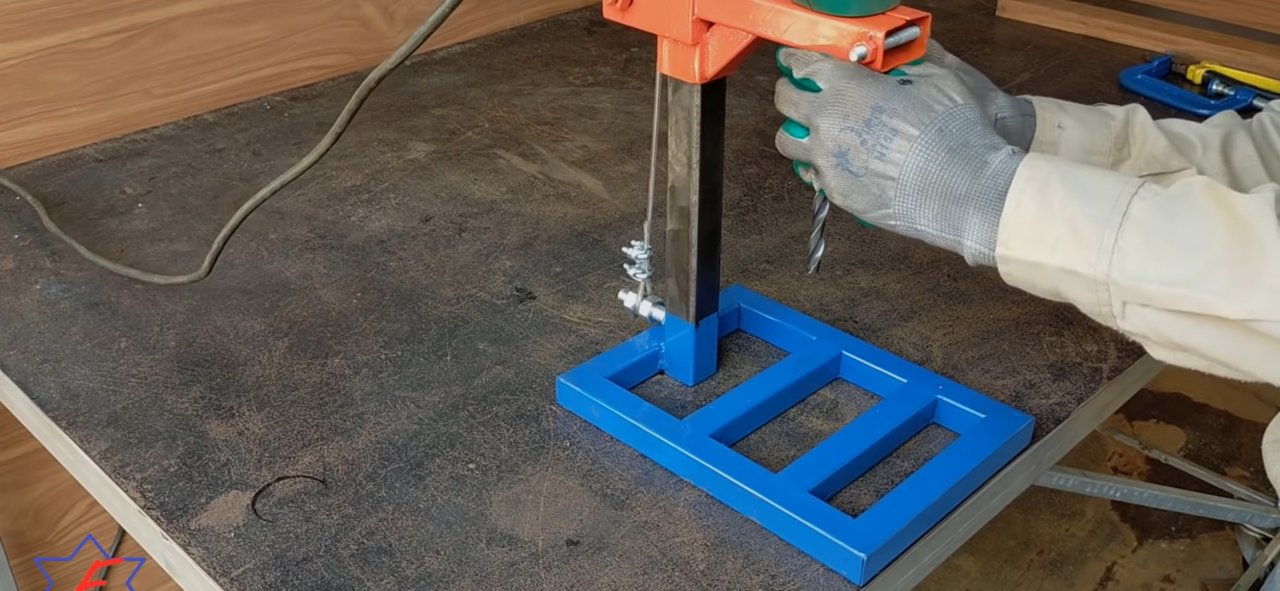

Продуктивен метод комбинации материалов для стоек, позволяющих превратить электродрель в сверлильный станок. Так, основной материал для их изготовления – дерево, но наиболее изнашиваемые узлы выполняются из металла, что радикально удлиняет срок службы всего приспособления.

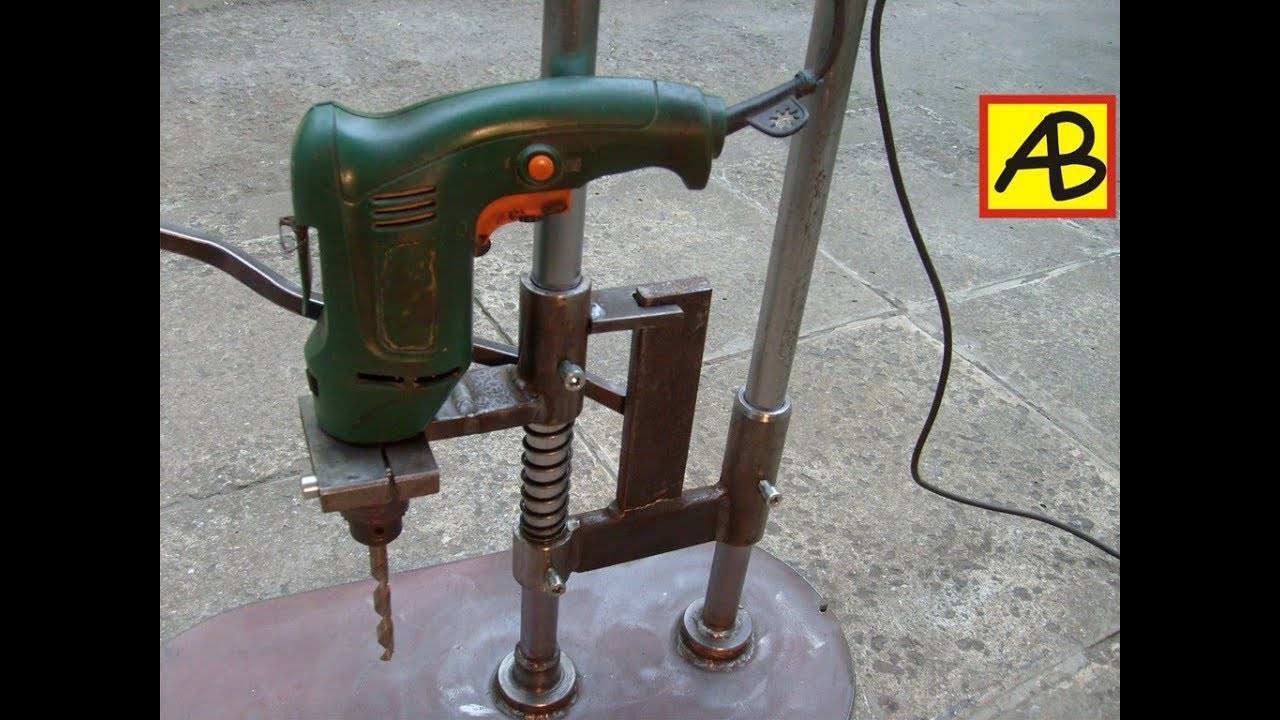

Интересна конструкция с использованием в качестве направляющих выпускаемых промышленно мебельных полозьев:

Высокая точность их исполнения практически не имеет люфтов.

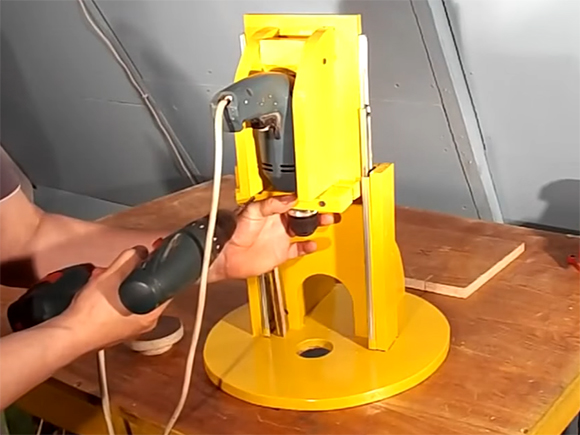

Значительно упрощается процесс создания стойки для электродрели, если в вашем распоряжении имеется фотоувеличитель любой модели. Вряд ли когда-нибудь он сможет послужить вам по прямому назначению, а вот сверлильный станок из него получится отличный. Ведь он уже имеет в своей конструкции и направляющие, и зубчатую рейку для перемещения по ним довольно тяжелой головки, вместо которой и следует навесить держатель для дрели.

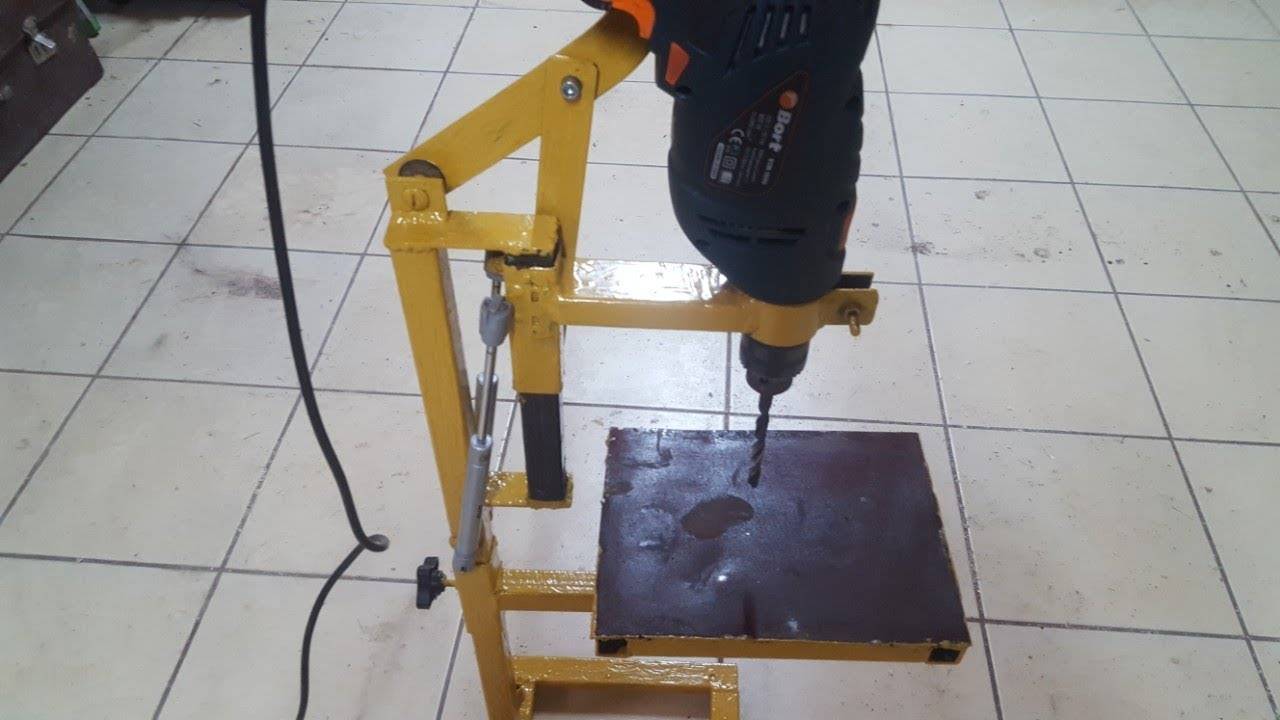

Не менее продуктивен вариант переделки в стойку сверлильного станка старых реечных волговских или жигулевских домкратов. Ведь вам не потребуется вся их высота для нормальной работы такого приспособления, а только небольшой промежуток винта.

Для этого достаточно лишь слегка доработать подъемный рычаг, в котором закрепить дрель, и упорную площадку.

А вот и видео:

Еще проще можно поступить, жестко закрепив дрель в верхней части такого домкрата, а на рычаге разместить рабочий столик. Не опускать дрель для сверления, а поднимать саму заготовку, тем более что нижняя часть винта в таких домкратах наименее изношена.

Да и вообще, этот же принцип можно применить для довольно больших и мощных дрелей, любым способом надежно закрепленных на мощной стойке будущего станка неподвижно. А изготовить небольшой подъемный столик можно по образу и подобию показанного в видеоролике:

Или использовать для этой же цели небольшой ромбический автомобильный домкрат, снабдив его надежным основанием и заменив верхний упор на рабочую площадку с тисочками или призмой.

Причем, и первое, и второе можно сделать съемным, а в длительных временных промежутках между сверлильными работами сам домкрат использовать по прямому назначению.

Как работает миниатюрный сверлильный станок

Вращение от вала электродвигателя при его запуске передается на зубчатую (у самых маленьких моделей) или ременную передачу. Скорость вращения шпиндельного узла и зафиксированного в нем инструмента изменяется посредством коробки скоростей оборудования, которая управляется при помощи специальной рукоятки.

Для фиксации сверла в шпиндельном узле маленького настольного станка может использоваться кулачковый или цанговый патрон. Для закрепления инструмента в кулачковом патроне необходим специальный ключ (в цанговом устройстве такой процесс выполняется автоматически).

За вертикальное перемещение шпиндельного узла со сверлом (движение подачи) отвечает специальная рукоятка, располагаемая на правой стороне корпуса рабочей головки. Автоматический возврат рабочей головки в исходное состояние обеспечивает специальная пружина, встроенная в механизм подачи.

Микрометрическая шкала на рукоятке подачи помогает высверливать отверстия заданной глубины

Отдельные модели мини сверлильных станков оснащены механизмом, позволяющим автоматически регулировать глубину сверления. Для того чтобы задействовать такой механизм в процессе выполнения сверления, его необходимо предварительно настроить, что выполняется следующим образом. Конец сверла опускается до отметки на боковой стороне детали, соответствующей требуемой глубине сверления. В таком положении затягивается рукоятка механизма ограничения глубины сверления, что и не даст инструменту в ходе обработки опускаться ниже требуемой глубины отверстия.

Какой ход действий?

Для этого необходима подробная пошаговая инструкция:

• Выбираем необходимые материалы. Для упрощения работы и финансовой выгоды, можно посмотреть на старые элементы или технику, сняв с нее все необходимые компоненты для будущего сверла;
• Делаем новые детали;
• Собираем станок;
• Делаем первый опытный образец сверления.

Обратите внимание!

• Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

• Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих

• Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

Что такое сверлильный станок и для чего он нужен

Просверлить тонкий материал не будет проблемой, достаточно взят дрель в руки, пару секунд и работа сделана. Но что делать, если вам очень нужно сделать точное и выверенное отверстие в толстом брусе? Ручные инструменты не подойдут, потому что есть большой риск испортить заготовку. Результатом такой работы будет смещение центра отверстия, появления рваного края и изменение геометрии. Избежать таких недочетов и сделать отверстие с определенными параметрами вам поможет именно сверлильный станок. За счет надежности фиксации детали, которую вы будете обрабатывать, а также центрованию инструмента получится обеспечить точность сверления, которой не добиться при работе дрелью.

Для того, чтобы сделать своими руками присадочный станок для мебели, потребуется доработать исходный инструмент. На изготовление не уйдет много времени и сил.

Не нужно забывать и про универсальность такого инструмента – при замене сверл вы сможете работать с абсолютно любыми материалами, и с мягкой древесиной, и с металлом, а также будет несложно просверлить листовую сталь. Вместо сверл можно использовать фрезу, и тогда устройство сможет заменить даже фрезерный станок с небольшой мощностью. Кроме того, сверлильный станок поможет облегчить труд мастеру. Поверьте, работать со стационарными устройствами намного проще, и не требуется удерживать на весу тяжелые инструменты.

Из чего он должен состоять

Элементарный агрегат можно сделать из обыкновенной дрели. Можно добавить к нему дополнительные устройства – например, фрезерный узел. Но каждый станок должен состоять из нескольких обязательных элементов: сверла, зенкера, развертки и метчика.

В промышленности встречаются множество типов сверлильных агрегатов – полуавтоматы, шпиндельные, вертикальные и другие. В быту чаще всего используется так называемый присадочный мини-агрегат со скромным набором выполняемых задач. Перед тем, как сделать самодельный сверлильный станок в домашних условиях, необходимо разобраться в функциях, основных элементах и общих принципах действия такого рода механизмов.

Вертикальный вариант станка. Вертикально-сверлильный станок.

Настольный сверлильный мини-станок.

Сверлильный станок из дрели.

Из чего состоит сверлильный станок? Общее устройство сверлильного станка.

По функциям самыми востребованными устройствами являются шпиндельные машины, главная функция которых – передача вращательного движения к обрабатываемым деталям. На втором месте по популярности – приспособления для горизонтального и радиального сверления. Также распространен аппарат для растачивания деталей. При таком функциональном разнообразии сверлильное оборудование в целом относят к аппаратам универсального пользования.

Но при этой свободе есть ряд обязательных составляющих, без которых не бывает сверлильных станков в принципе:

• станина;
• рулевая рейка;
• двигатель.

Область применения самодельных сверлильных станков

Мысли о создании сверлильного станка своими руками возникает у людей, любящих мастерить, но в то же время не занимающихся изготовлением каких-либо предметов на профессиональной основе как с использованием металла, так и прочих материалов (дерево, пластик и т.д.).

Это обусловлено тем, что самодельное оборудование не сможет в полной мере заменить промышленно выпускаемые аналоги в полной мере, как по функциональности, так и по производительности, а лишь облегчит выполнение несложных ремонтных и прочих работ.

Кроме этого, радиолюбители и люди, занимающиеся самостоятельным изготовлением печатных плат, также могут поставить перед собой подобную задачу, т.к. наличие сверлильного станка значительно упрощает их работу, а приобретение оборудования заводского производства нерентабельно.

Самодельная конструкция с использованием двигателя от стиральной машины

Крепеж направляющих полозьев

В основе рельс профиля использовал стальные готовые направляющие от старого радиоэлектронного прибора со съемными блоками. Они выбраны потому, что:

• сделаны из прочного металла;
• имеют одинаковые уголки для обеспечения равномерного отступа от вертикальной стойки;
• удобны в креплении.

Их размещение спланировал на стойке и провел линию карандашом по угольнику.

Сделал по ней пропил ножовкой для установки фиксаторов.

Подогнал профили ударами молотка.

Закрепил шурупами, обеспечив равномерный зазор между уголком и бруском.

Контроль положения

Осталось проверить работу за счет перемещения ползуна, который я сделал из плиты гетинакса подходящей толщины.

Этот материал, как и многослойная фанера, обладает хорошей прочностью и легко скользит по обструганной древесине. Хотя ничего не мешает изготовить ползун из обычной доски.

Компактный сверлильный станок

Чертеж миниатюрного сверлильного станка.

Совсем не обязательно стараться сделать аппарат мощным и больших размеров. Все зависит от его назначения. Если вы, например, радиолюбитель, вам может понадобиться станок совсем небольших размеров, который может быть изготовлен на компактном настольном покрытии.

• Агрегат можно выполнить полностью из подручного материала – металлических заготовок. Единственные готовые детали в этом случае – электродвигатель и крепежные уголки. С металлическими заготовками можно поработать на фрезерном или токарном станке. Если такой возможности нет, все элементы можно приобрести в магазинах, где продаётся фурнитура для мебели.
• Станину не обязательно делать металлической, она может быть выполнена из оргстекла с основанием из двух слоев.
• Шпиндельная пластина крепится на втулке, лучше выполнить ее на фрезерном станке. Если такового нет, можно использовать обычную дрель и напильник. Во время работы эта пластина будет передвигаться по вертикали вместе с двигателем.
• На шпинделе крепится патрон, сам шпиндель состоит из вала и подшипников, он ставится во втулку для вертикального движения во время работы станка.
• Для хорошего натяжения приводного ремня и его перестановки при изменении скорости вращения устанавливается кронштейн для двигателя, в котором делаются специальные пазы для движения вдоль. Кронштейн изготовляется так же, как шпиндельная пластина.
• Скорость вращения и крутящий момент контролируются и регулируются с помощью шкива с разными диаметрами.

Домашние сверлильные машины можно делать из любых подручных материалов – пространство для инженерной мысли безграничное. Главное – соблюдать надежность и устойчивость рабочей поверхности стола и грамотный механизм вертикального движения шпинделя. Ну и точность изготовления всех деталей, включая самые мелкие. Делайте станок под свои нужды, не бойтесь самостоятельных решений, у вас все получится.

https://www.youtube.com/watch?v=kT0I8r2nvuY

Способы изготовления

Оборудование может быть изготовлено из самых разнообразных исходных компонентов. Создаваемый станок может быть не универсальным, а узкопрофильным, например, для сверления отверстий в печатных платах. Исходя из этого этапы изготовления станка могут несколько различаться. Далее на примерах описан ход изготовления различных по конструкции и предназначению устройств в условиях домашней лаборатории.

Мини -сверлилка

Многие радиолюбители либо уже имеют, либо очень желают иметь в своей мастерской аппарат для сверления отверстий в платах. Зачем покупать в магазине дремеля, если можно создать мини-сверлильный станок своими руками? От своих традиционных аналогов настольный станок отличается миниатюрными габаритами, соответственно, все его детали также имеют небольшие размеры. Как правило, вес таких устройств не превышает 5 кг, станина — площадка 300х300 мм, высота около 250 мм.

Для сборки миниатюрного станочного оборудования потребуются такие комплектующие:

• несущая станина;
• стабилизирующее рамочное устройство;
• планка, предназначенная для перемещения рабочей головки;
• устройство амортизации;
• планка крепления электрического двигателя;
• электродвигатель;
• блок питания электродвигателя;
• переходные устройства и цанга.

Сборку миниатюрного станка для сверления отверстий в печатных платах нужно выполнять в следующей последовательности:

1. Монтаж станины. В качестве станины можно использовать площадку из текстолита 300х300 мм, толщина которой составляет 20−50 мм. При необходимости в нижней части станины следует просверлить отверстия и закрепить в них ножки.
2. Монтаж рамки держателя и планки перемещения. Просверлив отверстия в нужных местах, эти детали следует надежно прикрепить к станине.
3. Монтаж рамки держателя с амортизатором. Эти детали также закрепляют на плоскости станины.
4. Установка на рамку держателя рукоятки перемещения сверлильной головки и соединение ее с амортизатором.
5. Монтаж электрического двигателя.
6. Крепление к валу электродвигателя цангового устройства или специального миниатюрного патрона для сверл малого диаметра.
7. Изготовление блока питания и подключение его к электрическому двигателю.
8. Установка сверла в патрон и проведение тестового сверления.

Самодельный мини — станок для радиолюбителя готов к эксплуатации.

Станок из дрели

Мастерам, которые конструируют и собирают мебель в домашних условиях, невозможно обойтись без специального станкового оборудования. Собрать простенький, но прекрасно справляющийся с возложенными на него функциями сверлильно — присадочный станок своими руками несложно даже в домашней мастерской. Это можно сделать без покупки каких-либо специфических или дорогостоящих комплектующих. Для создания такого оборудования потребуется ручная или электрическая дрель промышленного изготовления, которую необходимо закрепить на самостоятельно изготовленной станине.

Прежде всего, следует подготовить необходимые инструменты и материалы:

• электрическая или ручная дрель;
• лист фанеры толщиной 10−12 мм, размерами 300х500 мм;
• деревянные бруски;
• шурупы по дереву или саморезы.

Порядок сборки станка состоит из следующих операций:

1. Прежде всего, следует создать рабочий чертеж станка с указанием размеров его основных конструктивных элементов.
2. Из имеющейся в распоряжении древесины вырезать все конструктивные элементы будущего станка.
3. Создать координатный стол для станка своими руками. Для этого лист фанеры размерами 300х500 мм необходимо разметить продольными и поперечными линиями с шагом 10 мм.
4. К горизонтально размещенному координатному столу или станине необходимо закрепить тщательно отшлифованный наждачной бумагой деревянный брусок, который будет выполнять роль вертикальной направляющей.
5. Далее необходимо изготовить каретку из листа фанеры толщиной 10−12 мм, к которой будет крепиться электрическая или ручная дрель. С этой целью на лицевой панели нужно собрать устройство, позволяющее надежно фиксировать дрель, а с обратной стороны листа закрепить изготовленный из брусков квадрат, который будет надеваться на вертикальную направляющую. Внутренние поверхности этого квадрата также тщательно должны быть отшлифованы.
6. К верхней части направляющей следует закрепить деревянный рычаг перемещения каретки вверх-вниз. К каретке нужно прикрутить штангу, после чего скрепить рычаг и штангу шарнирным соединением.
7. На завершающем этапе необходимо натереть воском все трущиеся деревянные поверхности.
