Проектирование канализации для частного дома
Учитывая тот факт, что возведение малоэтажных жилых объектов в большинстве случаев ведется по индивидуальным проектам, особую важность приобретает разработка детальных планов прокладки инженерных сетей, в том числе и канализации, монтаж которой должен выполняться с соблюдением некоторых обязательных требований. Конечно, самым правильным решением, будет обращение в профильное проектное бюро
Но для экономии средств, справиться с составлением необходимой документации, можно и своими силами, но для этого придется учитывать, что канализация для загородного дома имеет три составные части:
Конечно, самым правильным решением, будет обращение в профильное проектное бюро. Но для экономии средств, справиться с составлением необходимой документации, можно и своими силами, но для этого придется учитывать, что канализация для загородного дома имеет три составные части:
- внутреннюю канализацию, расположенную в доме и состоящую из подведенных к сантехническим приборам водоотводных труб, стояков и фановой трубы;
- наружную канализацию, которая может быть самотечной или напорной, и представляющую магистраль по транспортировке сточных вод в централизованную систему (что скорей всего является исключением для загородных объектов) или в отстойник;
- сливную емкость, в роли которой могут выступать как привычная для деревенского ландшафта выгребная яма, так и полноценный септик, промышленного производства или возведенный собственными силами, для чего можно использовать самые разные материалы: начиная от емкостей и кирпича, и заканчивая старыми автомобильными шинами.
При проектировании нужно стремиться к тому, чтобы размещение сантехнических приборов в доме было компактным – например, кухню и бытовые помещения, такие как санузлы и ванные комнаты располагать в одном крыле здания, а если дом имеет несколько этажей, то располагать по возможности друг над другом.
В этом случае для подключения к канализации потребуется один стояк, что не только сэкономит финансовые средства, но и обеспечит бо?льшую надежность системе, так как количество соединений, поворотов и иных уязвимых элементов будет меньше.
Следует учитывать, что проектировать инженерные системы следует еще до начала строительства, так как элементы для внутренней разводки нужно делать непосредственно одновременно с возведением дома – в ином случае потребуется проведение дополнительных ремонтных работ.
Наружная канализация также должна быть спроектирована заранее хотя ее монтаж вполне можно выполнять одновременно с благоустройством участка, но она обязательно должна функционировать до того, как дом будет готов принять своих жильцов.
Основные типы сливных ям
Обустройство любой сливной ямы – это довольно трудоемкий процесс, так как котлован придется, скорее всего, выкапывать вручную. Вместе с тем, такое гидротехническое сооружение не отличается большой сложности конструкции, поэтому его сможет соорудить и оборудовать любой собственник участка самостоятельно, даже не привлекая помощников, конечно же, если будет достаточно сил для землеройных работ.
Сливные ямы можно разделить на три основных типа – это герметичная емкость, яма, обладающая дренажной способностью, и септик, состоящий из нескольких камер.
Для начала разберемся, что из себя в принципе представляет каждая из разновидностей.
Герметичная сливная яма чаще всего обустраивается на участках строительства с неглубоко залегающими грунтовыми водоносными слоями. Ее чаще называют выгребной, то есть требующей периодического опорожнения от собравшихся объемов грязной воды.
Для ее постройки выкапывается котлован, в который устанавливается емкость, обладающая достаточно большим объемом. В ней и будут собираться сточные воды. По мере заполнения емкости до определённой критической отметки, отходы откачиваются ассенизационной машиной.
При наличии полностью изолированной от внешней среды выгребной ямы придется очень часто пользоваться услугами ассенизационной техники
Этот вариант – экологически чистый, так как в грунт и грунтовые воды не попадает вообще никаких загрязнений и химических моющих растворов, которые способны негативно сказываться на состоянии плодородной почвы на участке, а также оказывать негативное воздействие на высоко расположенные грунтовые водоносные слои. Однако, подобный вариант не отличается удобством и экономичностью, так как придётся постоянно отслеживать уровень заполнения емкости и достаточно часто вызывать специализированный автотранспорт, а такие услуги стоят недешево.
Цены на септики
септик
В дренажной сливной яме не создается герметично закрытого дна. В качестве него используется насыпной слой из фильтрующего строительного материала — чаще всего для этой цели выбирается щебенка или гравий.
Дно дренажной ямы засыпается слоем фильтрующего материала – щебенки или гравия
Кроме того, нередко и в стенках дренажной ямы на определенной высоте также проделываются отверстия, через которые вода будет впитываться в грунт. Подобный вариант отлично подходит для бани и является, пожалуй, самым простым в постройке, правда, если это позволяют особенности грунта на участке.
Септик – это целая система, состоящая из двух или более камер, имеющих различное предназначение.
В любом из вариантов первая камера чаще всего имеет герметичное исполнение и служит для сбора, первичной фильтрации и очистки отходов – твердые составляющие оседают на дно, а жидкие осветляются, проходят цикл биологической очистки за счет действия аэробных микроорганизмов. Эта емкость связана со второй камерой специальной переливной трубой – осветленные жидкие отходы перетекают в следующий отсек, который уже организован по принципу дренажного колодца. Вода проходит через дренаж, доочищается и впитывается в грунт.
Примерная схема устройства простейшего септика
Если планируется септик из трех емкостей, то дренажной делают третью камеру. Вторая же служит для окончательного оседания взвесей, более глубокой очистки воды за сет действия анаэробных микроорганизмов. И уже отсюда идет перелив очищенной жидкости в дренажный колодец.
Септик чаще всего обустраивается в том случае, когда в него предполагается сбор всего немалого объема жидких отходов как из жилого дома, так и из бани.
Ширина и глубина ямы для туалета на даче
Как правило, выгребной уличный туалет на дачном угодье ставят на неглубокой яме. Ее оптимальная глубина 1,5-2 м. Ширина выгребной ямы для выкопки должна быть в пределах 1,5 м на 1,5 м. Для строительства обычного дачного туалета такого резервуара вполне достаточно, при увеличении ширины боковых стенок становится сложнее накрыть яму.
Когда яма рассчитана не только на отходы от туалета, а также под отходы жилого дома, то для вычисления ширины и глубины учитывают количество людей, проживающих на даче. В среднем 1 человек потребляет 180 л воды в сутки. Произведя несложные вычисления, становится понятно, что, например, 3 лица за месяц постоянного пользования заполнят яму с отходами на 12 м3. Яму делают с запасом, поэтому ее объем в этом случае должен быть не менее 18 м3.
Замечание! Яму без дна на даче делают с учетом грунта. Песчаная и рыхлая почва впитывает до 40% воды, а глинистая земля плохо впитывает воду, поэтому яму делают с запасом.
В любом случае яму под уборную на даче не выкапывают глубже 3 м. Если этой глубины недостаточно, то лучше поставить септик или чаще выкачивать отходы.
Выгребная яма для туалета на даче
Самым практичным и экономичным способом сделать выгребную яму для туалета всегда считалась копка земли на необходимую глубину. Некоторые дачники и сейчас так обустраивают свой комфорт – вырывают яму, выкладывают ее кирпичом или шлакоблоком, устанавливают доски в качестве верхнего щита. Таким же образом и решается проблема обеспечения комфорта – что называется, «дешево и сердито». Но этот способ в результате будет весьма проблематичным:
- во-первых, подобная выгребная яма подойдет только тем, кто приезжает в загородный дом не чаще, чем пару раз в неделю;
- во-вторых, максимальное количество расходуемой воды с такой ямой должно быть 1 кубический метр в сутки;
- в-третьих, могут возникнуть проблемы с санитарными службами.

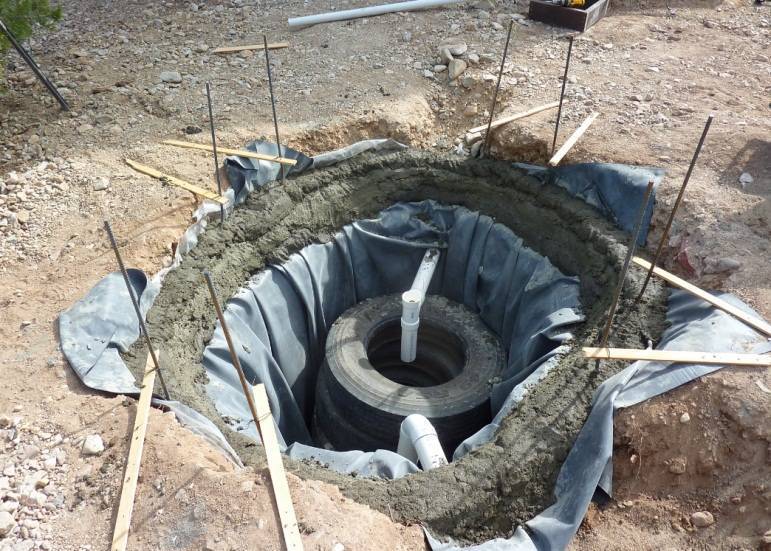

Обладатели старых автомобильных покрышек могут значительно облегчить собственный труд – не нужно будет обкладывать яму кирпичом/шлакоблоком, цементировать и укреплять стены. Просто в выкопанную яму нужно складывать использованные автомобильные шины, не забывая скреплять их между собой болтами или большими металлическими скобами.
Сверху выгребная яма из старых покрышек должна быть засыпана грунтом (по всей окружности), а на отверстие кладется люк с отводом для вентиляции и возможностью откачки.
Общие сведения
Список документов
Как только закончится работа по обустройству ямы, либо через какое-то время могут прийти с проверкой. Документы на яму и действительная постройка должны совпадать относительно удаления конструкции от других точек на участке. К примеру, дома, скважины.
Внимание! Инспекторы самостоятельно не приходят с проверкой, как правило, их вызывают соседи
Разновидности выгребных ям
Тип ямы влияет на нормы по расстоянию от различных построек. Герметичность конструкции определяет разные виды ям:
1.обычная яма представляющая котлован, в него стекают сточные воды. Конструкция не герметична, стоки просачиваются сквозь землю через дно и стенки. Удаленность от любых застроек на участке должна быть максимально большая.
2.яма, имеющая жесткие стенки. Впитывание в грунт стоков происходит меньше, поэтому конструкция не так опасна. Стоки уходят только через дно в почву. Дно должно иметь фильтрующую подушку из песка с щебенкой. Расстояние от жилого помещения, либо скважины должно быть тоже максимальное.
3.емкость из пластика, герметичная яма считаются экологически безопасными. Стоки не просачиваются в грунт. Яму следует откачивать время от времени для очистки. Можно максимально близко расположить от скважины.
Сливная яма в виде деревянного короба
Доски – удобный материал для обустройства сливной ямы своими руками. Дерево – хорошая альтернатива для временного обустройства слива, перед тем как на участке появится капитальная, надежная канализация.
Преимущества использования дерева для строительства подземной части сливной ямы:
- всегда можно найти некондиционные доски;
- сколотить короб для слива сможет любой человек;
- короб легко монтируется и демонтируется;
Недостатки:
- недолговечность, однако если материал предварительно пропитать современными средствами для предотвращения гниения дерева, то срок службы короба значительно повысится;
- малый объем сливной ямы из дерева, обычно сторона короба не может превышать один метр, больший размер приводит к снижению прочности короба.
Изготовление сливной ямы своими руками из дерева начинается с определения размеров будущего короба. Как было указано выше одна сторона короба не больше метра. Сколачиваем четыре щита из досок. Приколачиваем доски не плотно к брускам. В заранее выкопанную яму с ровнями краями, совпадающими с размерами устанавливаем щиты. Ставим распоры, упирающиеся в противоположные щиты. На рисунке ниже их не видно, однако наличие распорок значительно укрепит конструкцию. Также следует предусмотреть, крепление двух сторон за счет упора на соседние доски.
Размеры щита:
- ширина – один метр,
- высота – один метр пятьдесят сантиметров
Фото 2. Сливная яма изготовленная из деревянных щитов
Сверху, для прочности, укладываем две-три металлические трубы. Закрываем конструкцию сверху досками на 40 мм или отрезками бревен малого диаметра. Сверху доски прикрываем толем или иным материалом с водоотталкивающими свойствами. Засыпаем грунтом. Деревянная сливная яма может прослужить до пяти лет без ревизии, при условии летней эксплуатации. Обязательно яму размещать на малодоступной территории участка. Это предотвратит преждевременное обрушение конструкции.
В качестве альтернативы указанных выше примеров сливных ям можно использовать металлические или пластиковые бочки подходящих размеров.
Фото 3. Сливная яма изготовленная из металлической бочки
Подготовительные работы
Перед тем как заниматься непосредственном монтажом ямы, нужно выбрать подходящее место, рассчитать вместительность ямы, при этом нужно учитывать нормы СНИПа.
Если этого не сделать, владельца частного дома могут ждать проблемы:
- канализационная система может плохо работать;
- нужно будет часто откачивать сливную яму, что занимает время и потребует денег.
Нормы расположения выгребной ямы определены законодательно, если их не соблюдать, собственника могут оштрафовать.
Выгребная яма должна быть расположена в 3 м от деревьев и огородов, в 4-5 м от дороги, в 10 м от рек, в 30 м от водохранилища и в 50 м от колодца с питьевой водой.

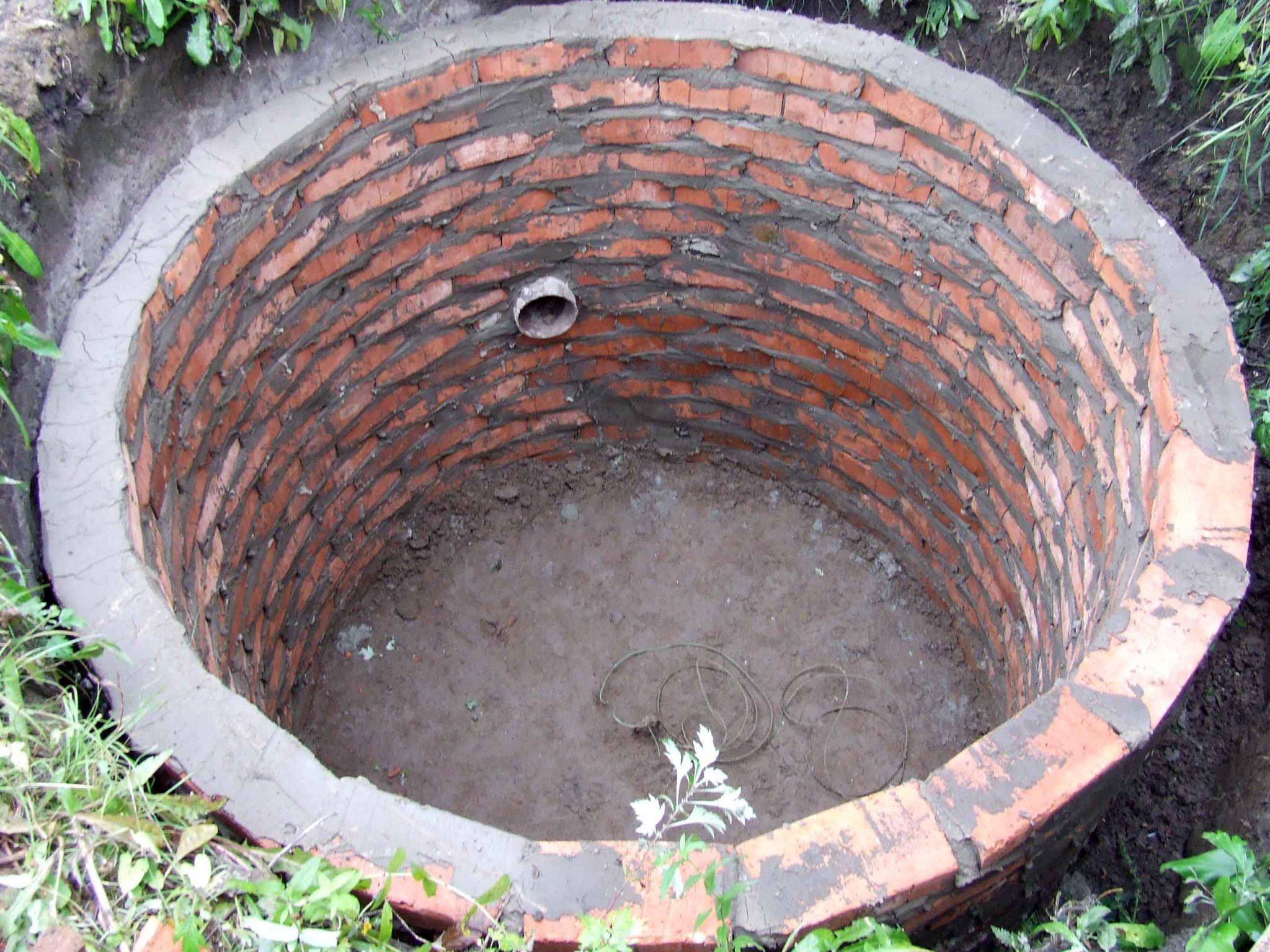

Сливная яма из кирпича
Как альтернатива бетонным кольцам для строительства сливной ямы своими руками рекомендуют использовать кирпич. В настоящее время это достаточно дорогой материал. Однако если на участке имеются старые запасы некондиционного кирпича, то такой вариант может быть рассмотрен и успешно воплощен.
Преимущества:
- Кирпич прочный и долговечный материал;
- При наличии минимальных навыках каменщика можно смело подтвердить наш принцип – строим сливную яму своими руками;
Недостатки:
- Прямоугольная или квадратная форма сливной ямы не выдержит больших нагрузок и в условиях высокой влажности может обрушится;
- возвести круглую яму, из кирпича, гораздо сложнее, необходимо иметь хорошие строительные навыки;
- если необходимо соорудить герметичную сливную яму своими руками потребуется достаточно большое количество цемента и песка для предотвращения просачивания воды через кирпич.
При наличии желания не сложно соорудить кирпичную сливную яму своими руками. Принцип работы такой же как при сооружении бетонной ямы. В виду того, что кирпич, в настоящее время, редко используется для изготовления сливных ям, то того объема информации для будущих строителей будет достаточно.

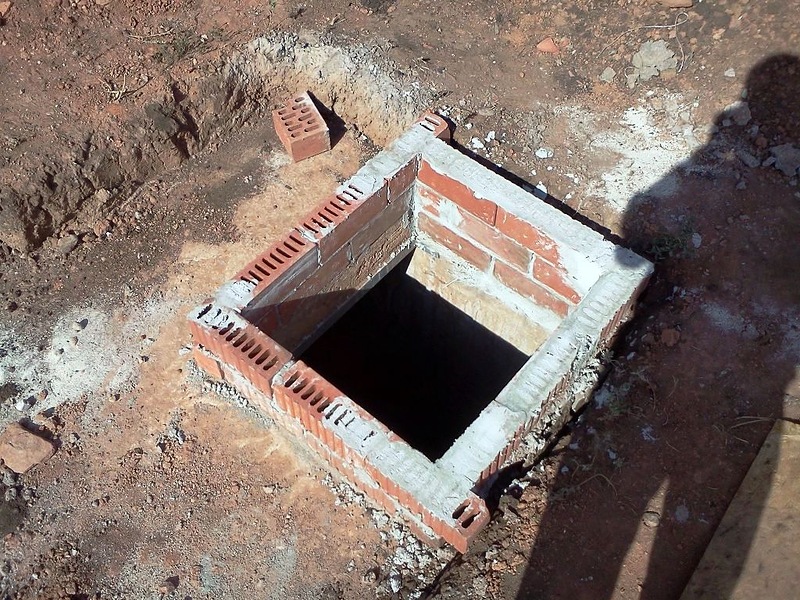

Фото 7. Примеры сливной ямы из кирпича
В настоящее время все более широкое применение находят герметичные сливные ямы. Их изготавливают на заводах из специального пластика. Такие емкости легко устанавливаются самостоятельно. Инструкции по установке имеются в наличии у продавцов таких систем. Однако наиболее перспективны самоочищающиеся системы канализации. Для установки и регулировки таких конструкций не обойтись без профессиональной подготовки.
Строительство герметичной выгребной ямы
Для сооружения здесь применяется практически идентичная технология, что и в предыдущем случае. Однако герметичная конструкция нуждается в бетонировании дна, без нужды в боковых отверстиях в кольцах. Для улучшения прочности нижнюю бетонную платформу армируют, уложив на дно металлическую сетку. Желательно, чтобы армирующая сетка оказалась внутри стяжки: для этого ее немного поднимаю с помощью колышков.
Устройство выгребной ямы на даче предусматривает полную герметизацию ее стенок. Выполняя устройство выгребной ямы в частном доме, применяется недорогой битум (им обрабатываются внутренние стенки). Для наружной отделки обычно применяется простая глина. Если колодец выложен из кирпича, его можно оштукатурить. На укладку кирпича уходит больше времени, чем на монтаж бетонных колец. Дно котлована в таком случае также нуждается в заливке бетонной стяжки.
Прежде, чем продолжать дальнейшие работы, залитое основание оставляют на неделю
Очень важно, чтобы бетон набрал необходимую прочность. Укладывая кирпич, в стене формируют отверстия для канализационной трубы
Ее подводят к колодцу ниже уровня промерзания почвы в данной местности, что позволит поддерживать эффективность выгребной ямы в любое время года. При укладке канализационного отвода нужно организовать его уклон в сторону шахты, чтобы отходы смоги двигаться самотеком.
Плюсы и минусы использования
Плюсы выгребных ям определяются простотой их конструкции. Построить такое сооружение можно достаточно быстро. К тому же стоимость его будет невысока – часто используют наиболее доступные материалы, в том числе, и бывшие в употреблении.
Минус выгребной ямы – это, в первую очередь, необходимость откачки стоков. В зависимости от обстоятельств (объема ямы, количества человек, наличия водопотребляющей бытовой техники) периодичность может меняться, но услуги ассенизаторской машины будут постоянно одной из статей ваших расходов.
Откачка выгребной ямы ассенизаторской техникой
Еще один существенный недостаток, о котором нужно знать, перед тем, как сделать выгребную яму в частном доме своими руками – санитарная «неблагонадежность», если речь идет о негерметичном ее варианте. Надо очень тщательно продумать место размещения выгребной ямы и ее конструкцию, рассчитать необходимый объем, чтобы сооружение не отравляло существование обитателей дома неприятными запахами и, что еще хуже, не стало причиной попадания в почву огорода вредных веществ или возникновения инфекционных заболеваний.

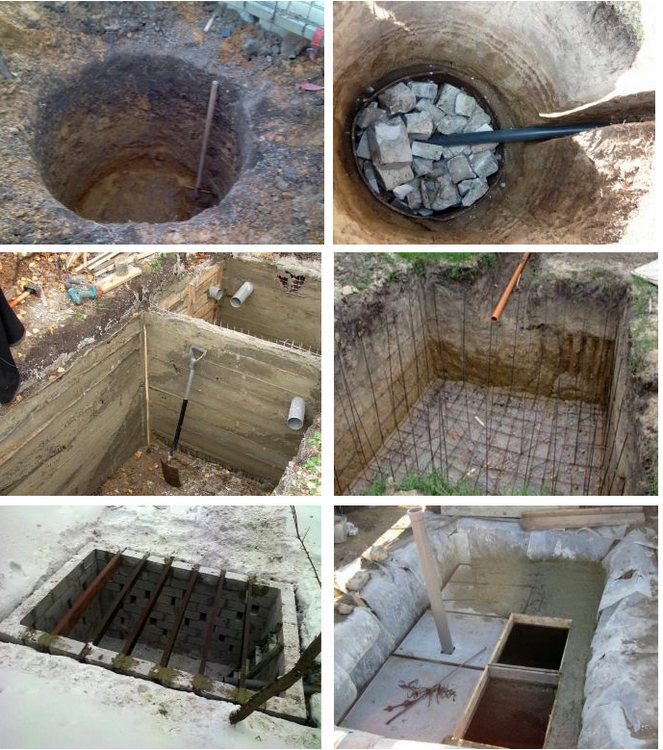

Виды выгребных ям
легко подъехать спецтехникапластиковых емкостей для канализацииСНиПне загрязнять окружающую среду.
По нормативам считается, что объем выгребной ямы определяется из расчета 0,5 м3 на одного человека. Но этого не всегда достаточно. Из опыта можно сделать вывод, что на одного человека требуется 2 м3. Лучше всего сделать так, чтобы объем отстойника соответствовал объему ассенизаторской машины.
Выгребные ямы классифицируются в зависимости от частоты использования и конструкции. Если в доме проживают нерегулярно, достаточно дешевого временного отстойника самой простой конструкции. При постоянном проживании требуется постоянное сооружение одного из трех видов:
- поглощающее (без дна);
- герметичное;
- накопительный септик.
Поглощающий отстойник — яма без дна, в которой нечистоты очищает так называемый земляной фильтр. Чаще всего такая конструкция не обладает большим объемом. На первом этапе эксплуатации вода уходит быстро (если почва не глинистая). Но со временем в емкости накапливается ил, поэтому требуется более частая очистка. Кроме того, яма без дна загрязняет окружающую среду, особенно, если в нее сделан отвод из туалета.
Герметичная сливная яма (септик из бетонных колец, цельнолитая или кирпичная) более безопасна для окружающей среды, но требует частой откачки. Более удобен септик, в котором стоки очищаются механическим путем. Он может быть одно- или многокамерный.
Однокамерный септик— колодец, дно которого выложено битым кирпичом или щебнем. Именно через него происходит первый этап очистки. Второй этап — очистка грунтом. Еще лучше, если септик многокамерный — стоки очищаются до такой степени, что их можно использовать для полива.
Выгребная яма в частном доме. Схема без дна
Дно у такой ямы на самом деле есть, только оно не является герметичным. При такой схеме самой природе дается возможность очищать стоки, примерно так, как это происходит с дождевой водой в природе. Нужно помнить, что содержимое канализационных стоков – зачастую более агрессивная среда, чем дождевая вода. В них могут встречаться не только мыло, но и более едкие моющие средства, и почва должна их полностью переработать, прежде чем они дойдут до водоносного горизонта. Для этого необходимо, чтобы он находился на глубине более, чем 2,5 метра. Характер грунта тоже имеет значение: это должна быть супесь или песчаный тип.
На рисунке представлена схема выгребной ямы без дна, данная конструкция предполагает отсутствие бетонной подложки внизу ямы, а фильтрация происходит естественным способом при помощи естественного грунта.
«Поручать» грунту фильтрацию – это недальновидно, поэтому дно нужно устелить подушкой из мелкофракционного щебня и песка. Через такое «сито» в день должно проходить не более кубометра жидкости за сутки. Всегда лучше укрепить это водопроницаемое дно геотекстилем. Он не даст смещаться песку, просачиваясь между более крупными частицами грунта. Если фильтр выполнен из засыпки разных фракций, их лучше переслоить водопроницаемыми геоматериалами.
Против строительства такой конструкции говорит не только мелкое залегание грунтовых вод, но и большой объем сбросов из дома, а также – глинистый характер почвы. В этой ситуации следует строить герметичную яму. Что касается стенок и верха, то эти конструкции могут быть одинаковыми у ям с разным типом дна, поэтому можно перейти к изучению герметичной конструкции.

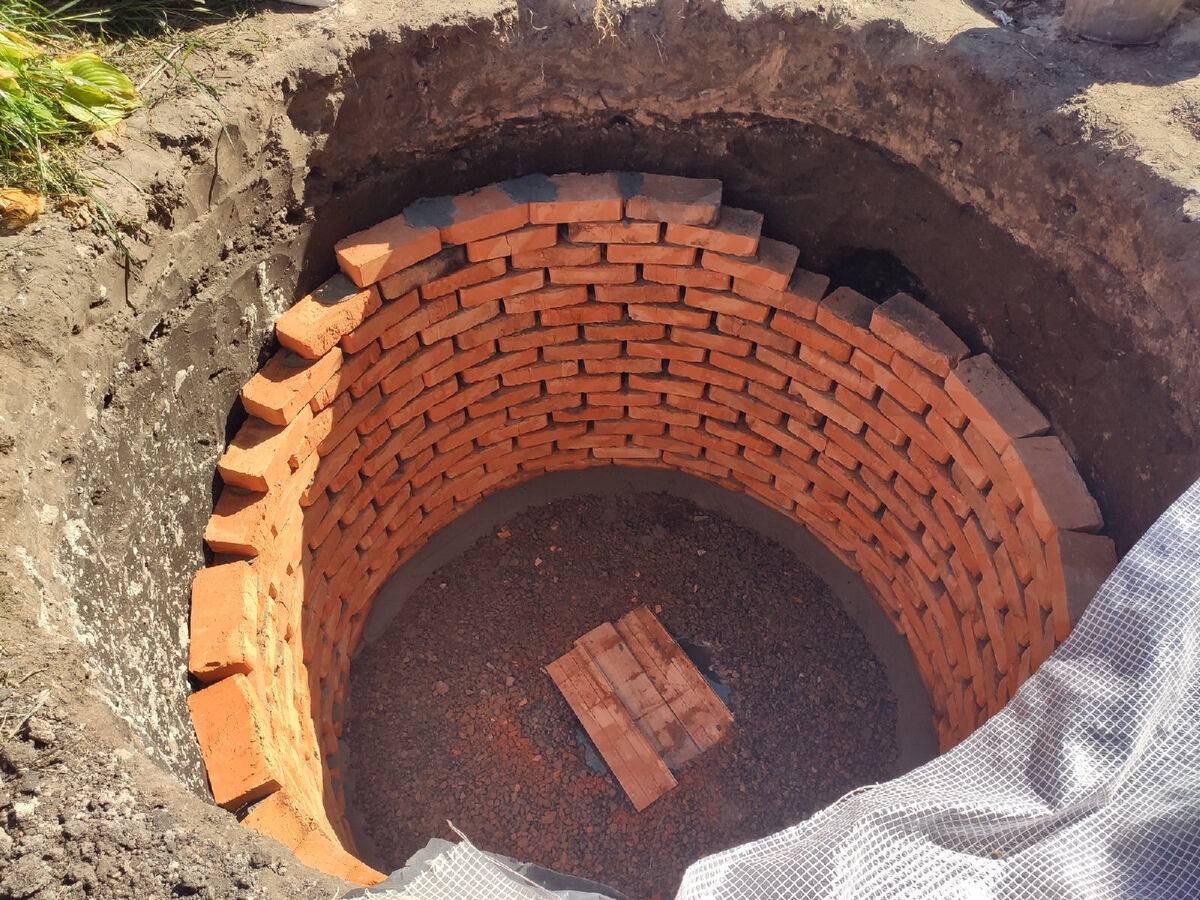

Выгребная яма из кирпича
Кирпичная кладка подходит для создания сооружения любой конфигурации и любого размера, она отлично удерживает нечистоты и долговечна. Ему не страшны грунтовые воды и вспучивание грунта при промерзании последнего зимой. Выгребную яму из кирпича можно устраивать на любой почве: как тяжелой глинистой, так и легкой песчаной. Не обязательно покупать новые кирпичи – подойдут и те, что использовались ранее.
Удобнее делать яму в форме цилиндра или куба, глубиной не более 3-х метров. Используйте строительный уровень, чтобы сделать стены ровными, а вот дну лучше придать маленький уклон – жидкость будет скапливаться в углу и в будущем отходы будет откачивать легче.
Для рытья котлована можно заказать экскаватор, но и вручную справиться можно, копая грунт штыковой лопатой, а на поверхность грунт поднимая в ведре на веревке.
Сливная яма и ее виды
Сливная яма — это специальный резервуар, который способен хранить нечистоты. Его устраивают, чтобы провести в загородном доме всем знакомую и удобную канализацию. Яма способна собирать и хранить определенное количество использованной грязи, которую впоследствии убирают с помощью специальной техники.
С некоторой периодичностью потребуется вызывать службы, которые производят откачку нечистот из своеобразного септика и утилизируют в специально отведенном месте. Такая яма является хорошей альтернативой для сбора отходов. Чтобы она выполняла свои прямые обязанности и не загрязняла среду, нужно соблюдать определенные условия.
Сливную яму подразделяют на несколько категорий. Например, большую роль играет материал, из которого она выполнена. Это может быть дерево, автомобильные покрышки, кирпич, специальные железобетонные кольца и т. д. Самым экономичным, надежным и простым способом монтажа является кирпичная кладка.
Делят и по уровню земли. Например, обустраивают приспособления:
- Поверхностные. Такие ямы применяются редко. Возможно устанавливать только для летнего пользования. При этом точки слива должны находиться выше самого резервуара. Это обеспечит естественный слив, не образуется застой. Такой метод можно применять при высоком уровне грунтовых вод. Также подойдет при неровной местности, если имеется большой уклон земли.
- Подземные. Это самый распространенный метод обустройства выгребных колодцев. Они могут быть как с герметичным дном, так и без него. По санитарным нормам, которые установлены в России, при суточном объеме нечистот в 1 м³ можно яму выполнять с негерметичным дном. Если сливных вод больше, то резервуар делается только герметичным.
Насосы канализационные
Если сделать канализационную яму своими руками в доме с постоянным проживанием, то ее потребуется регулярно откачивать. Для этого используют насосы нескольких видов обладающих разными возможностями.
Насосы дренажные используют для откачки стоков без фекальных компонентов. Часто их используют для удаления воды из колодцев, затопленных гаражей, подвалов, подсобных помещений. Применять их для удаления стоков с фекалиями не стоит, они в короткий срок прекратят работу. Это простые устройства, в основном их изготавливают из пластмассы, при всасывании густых масс у них сильно нагревается крыльчатка, полностью забивается насосная камера и насос прекращает работу.
Дренажный насос
Дренажно-фекальные насосы, могут использоваться как для откачки воды из затопленных помещений, так и для откачки фекальных ям. Эти механизмы производят из чугуна, у них отгороженная насосная камера и прочная чугунная крыльчатка, двигатель такого насоса рассчитан на большие нагрузки, иногда они заполнены маслом для качественного охлаждения при перегревах.
Маломощные насосы
Выгребные ямы небольшого объема (до 3 м²) с откачкой стоков на расстояние до 40 м, можно откачивать дренажно-фекальными насосами малой мощности с производительностью не более 10 м³. Эти механизмы весят около 10 кг, и примерно в течение 30 минут справятся с задачей. Вместе ними используются шланги диаметром 25мм.
Насосы большой мощности
Если потребуется сделать выгребную яму объемом от 5 м³, или перекачивать сточные воды нужно на расстояние до 100 м, потребуется приобрести более мощный насос. Эти устройства могут сладить с густыми осадками, у них допуск по твердым компонентам до 30 мм. С насосами используют шланги диаметром 51 мм.
Насосы с измельчителями
Это особенная серия насосов, они в своей конструкции имеют ножевые механизмы способные измельчать поступающий вместе со стоками твердый материал. Напорный шланг благодаря этому не забивается, но нужно учитывать, то, что эти насосы при выкачке воды с песком могут заклиниться, нож механизма клинит при попадании гигиенических прокладок, презервативов или влажных салфеток.
Фекальный насос с измельчителем
