Устройство деревянных перекрытий в газобетонном доме

Конструкция деревянного перекрытия в доме из газобетона

Деревянное перекрытие в доме из газобетона рассчитывается и строится абсолютно так же, как любое другое. Строительная высота балки зависит от:

• шага балки;
• толщины балки;
• величины нагрузки;
• типа древесины.

Балка не должна быть менее 150 миллиметров высотой и 50 миллиметров шириной. Традиционно, для пролёта в 4-5 метров, используют балку 180 на 100 или 200 на 75 с шагом в 600 миллиметров между осями. Такое сечение обеспечит безопасную эксплуатацию, но может оказаться недостаточным при больших нагрузках, способных вызывать избыточный прогиб. Или наоборот, сечения или шаг прогонов окажутся чрезмерными, материал использован нерационально. Лучше при выборе размеров, посоветоваться с проектировщиками или оплатить работы по расчёту конструкции.

Виды деревянных перекрытий.

Можно порекомендовать традиционный способ утепления перекрытия по настилу, уложенному перпендикулярно между балками на черепные бруски. В этом случае, несущие прогоны распираются настилом в нижнем сечении, создавая дополнительный жёсткий диск, снижающий их подвижность. Такой способ позволял использовать опилки или костру для утепления, что можно делать даже сегодня, но лучше воспользоваться мягкой каменной ватой. По настилу можно уложить пароизоляцию, хотя очевидного смысла в этом нет.

Поверх балок нашиваются лаги для дощатого пола или листы ориентированной стружечной плиты при использовании ламината, паркета или щитового покрытия.

Влияние марки на характеристики газобетона

Теплопроводность. Чем коэффициент теплопроводности ниже, тем лучше сохраняется тепло. Для газобетона марки D350, коэффициент теплопроводности составляет от 0,075 (Вт/м2), а для блока марки D700 — 0,25 (Вт/м2).

Прочность и плотность. Повторимся, что чем плотность газобетона выше, тем блок прочнее и холоднее. Плотность газобетона может быть от 200 до 1200 кг/м3, что соответствует марке.

Огнестойкость. Газобетон любой марки является огнестойким, то есть не поддерживает горение и выдерживает высокие температуры.

Паропроницаемость. Данный параметр показывает способность материала пропускать водяной пар при разности парциального давления.

Приступаем к монтажу

Подготовка балок

Прежде чем начинать монтаж, нужно провести соответствующие подготовки. Если считаете необходимым, нанесите на древесину антипирены и антисептик, о которых говорилось выше. После этого дождитесь, пока материал просохнет.

Края балок, которые станут основой для перекрытия, подпиливают под углом в 60%. После этого их обматывают рубероидом – благодаря этому предотвращается истирание. Срезы желательно не заматывать, чтобы древесина дышала.

При этом нежелательно допускать контакт этих краев с газобетонными блоками. Высокая влажность от конденсата нередко приводит к развитию плесени на необработанной древесине. Чтобы этого не происходило, нужно оставлять небольшой зазор – около 5-7 сантиметров.

Монтаж балок

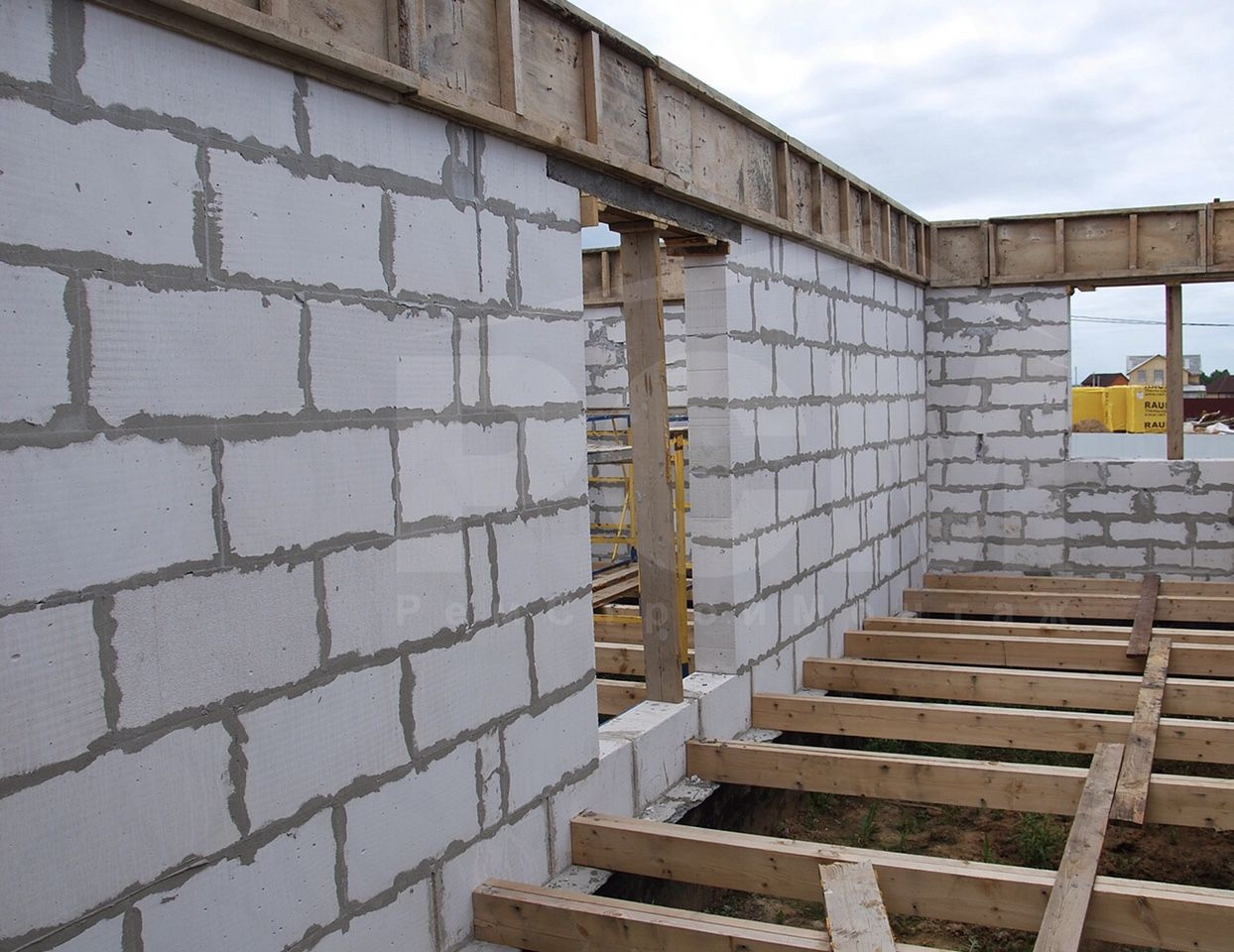

Следующий этап – монтаж крайних балок. Если монолитный пояс из бетона заливался с учетом деревянного перекрытия, на нем часто оставляют специальные ниши для более прочной фиксации. В противном случае балки укладываются прямо сверху на монолит

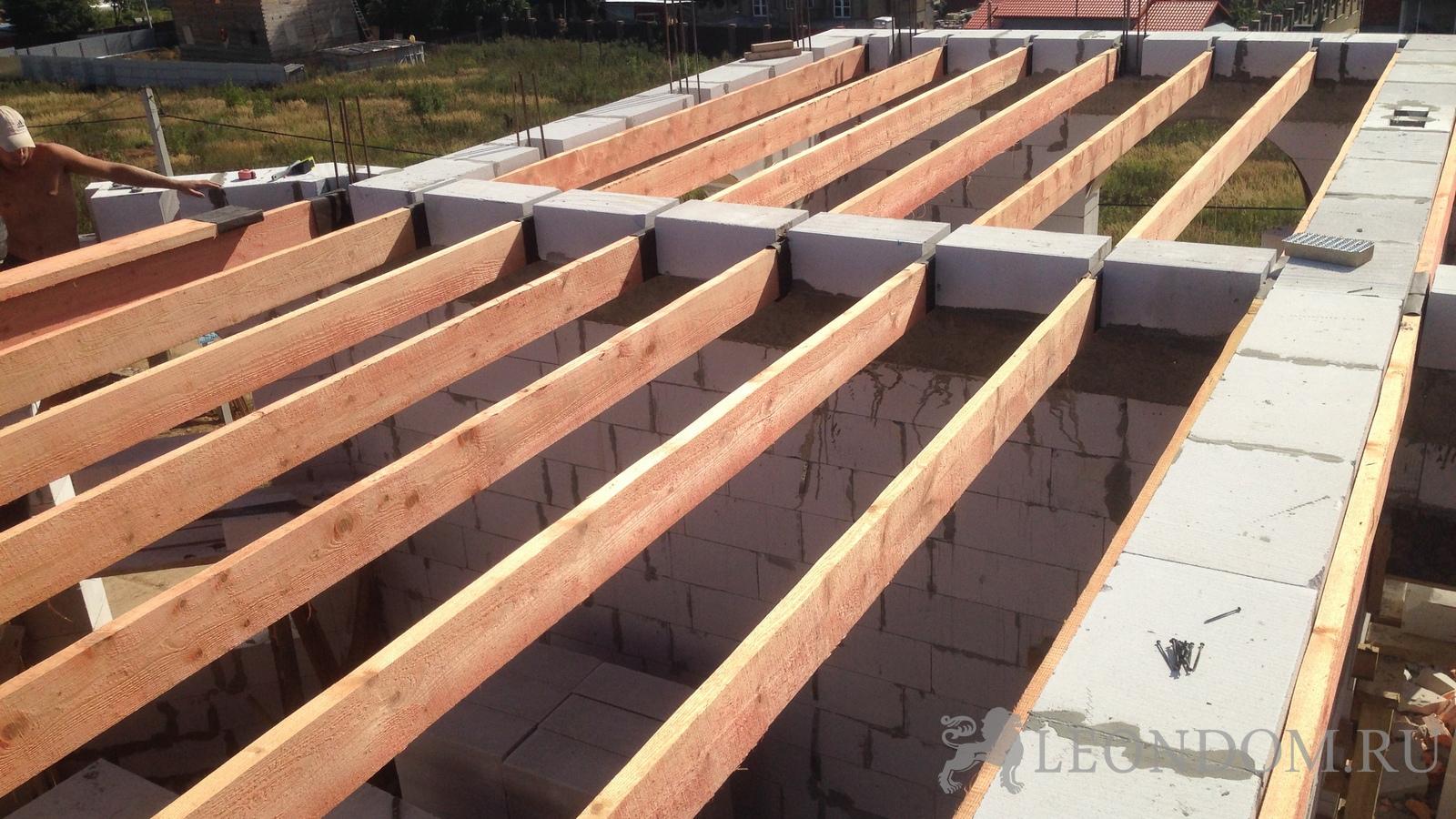

Остальные балки укладываются, причем очень важно соблюдать просчитанный шаг. Мастера используют строительный уровень, чтобы контролировать идеально ровную укладку

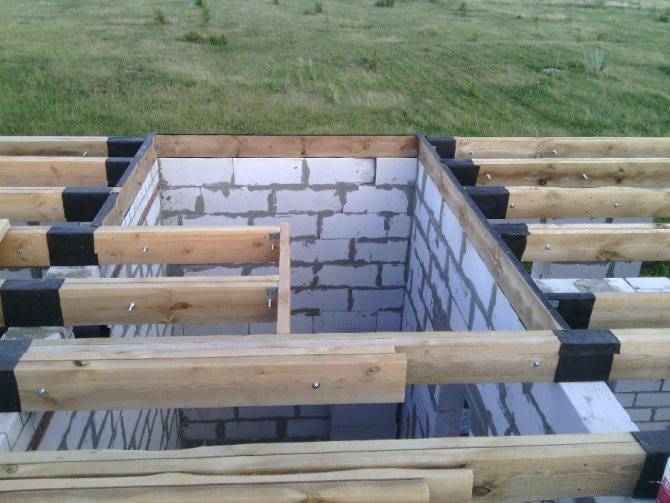

Крепеж перекрытий производится с помощью шпилек, уголков или пластин, покрытых составом, защищающим от ржавчины.

Установка наката и теплозвукоизоляционного слоя

Балки необходимо дополнить черепными брусками. Крепят их к низу балок, гвоздями или саморезами. Оптимальное сечение 5х5 сантиметра. Их главной функцией является удержание чернового пола между балками, на который будет произведена укладка теплозвукоизоляционного материала. Кроме того, к нему крепится потолок нижнего этажа.

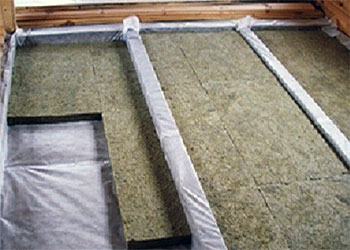

На балки и на черновой пол, уложенный на черепные бруски, крепим гидропароизоляцию, с нахлестом 10 см., стыки склеиваем скотчем. Между балками, по их верхнему уровню, укладываем теплозвукоизоляцию, самый распространенный вариант минеральная вата. Поверх минваты укладываем мембрану, которая будет выпускать влагу, но не будет её пускать.

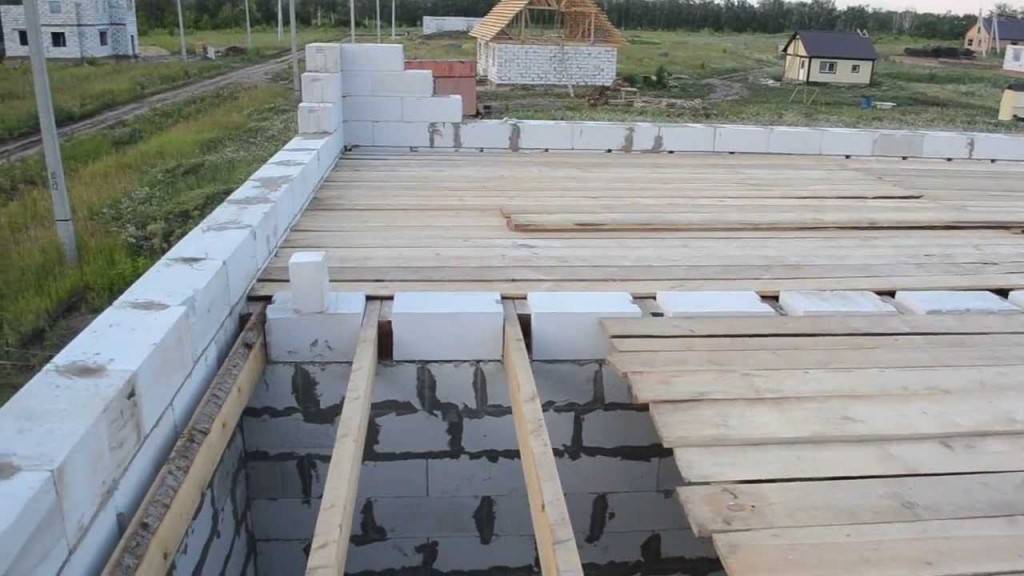

Теперь начинается установка наката. Выбранный брус или доски крепятся к нижней части балок.На балки укладываются лаги с заранее просчитанным шагом.

Лишь после этого наступает самый важных этап работ – настил полов. Зазор между досками необходимо минимизировать – при необходимости используйте рубанок, чтобы исправить выявленные в ходе примерки дефекты.

Если доски достаточно аккуратны, гладки и красивы, а также вписываются в заранее задуманный классический интерьер, их можно оставить без отделки. Но большинство владельцев, выбирающие деревянное перекрытие дома, предпочитают укладывать на доски ламинат, линолеум или даже паркет. В этом случае поверхность должна быть идеально ровной. Поэтому поверх досок необходимо уложить фанеру или ДСП. Они не только немного повысят теплоизоляционные свойства перекрытий, но и скроют любые недостатки, гарантируя легкость при монтаже напольных покрытий.

Нижняя поверхность перекрытия обшивается вагонкой, гипсокартоном или же оставляется без отделки (если речь идет про цокольное перекрытие). Но в последнем случае не лишним будет использовать паро- и гидроизоляцию. Грунт будет выделять испарения (если только не использовался монолитный фундамент, что не характерно для домов из газобетона), которые могут проникнуть в жилые помещения, что крайне нежелательно. То же самое можно сказать про чердачные перекрытия – при протечке кровли дождевая и талая вода будет попадать на чердак, и чтобы она не просочилась в жилые помещения, нужно принять соответствующие меры. Но если сверху чердачным перекрытиям угрожает дождевая влага, то снизу – испарения, создаваемые самими людьми. Поэтому их нужно защитить с обеих сторон.

В качестве гидроизоляции можно использовать как обычный строительный полиэтилен, так и рубероид. Второй вариант значительно дороже, зато и его надежность выше.

Как видите, устройство деревянного перекрытия в доме из газобетона не является особенно сложной работой. Она может быть выполнена не специалистом, имеющим под рукой лишь минимальный набор инструментов и материалов.

Другие материалы по теме:

• Виды перекрытий зданий, их конструктивные особенности.
• Как сделать деревянное перекрытие между этажами в кирпичном доме?

Как защитить перекрытие между этажами

Недостаточно просто правильно построить дом, надо чтобы и при эксплуатации не возникало никаких проблем. Для этого еще на стадии проектировки учитываются все факторы, способствующие его долговечности и защите строительных конструкций

Немаловажное значение имеет решение двух задач — защита от пожара и биологического влияния окружающей среды

По горючести материалы разделяют на пять категорий, начиная от сильногорючих и заканчивая негорючими. Конструкции из различных материалов различают по способности препятствовать распространению огня. Огнестойкие свойства – полностью исключающие распространение огня и полуогнестойкие – способные задерживать его распространение на какое-то время. Следует учесть, горючесть, это не то же самое, что огнестойкость. Под огнестойкостью понимают свойство конструкции или материала сберегать несущие и ограждающие функции при пожаре.

Защита от огня, грибка и насекомых

В этих целях дерево обрабатывают огнестойкими растворами для обеспечения сопротивления огню как минимум в течение 30 мин в опытных условиях. В жилищном строительстве устройство конструкции перекрытия второго этажа должно иметь по меньшей мере полуогнестойкие свойства.

При составлении проекта перекрытий следует иметь в виду, что балки подвергаются воздействию огня не только с нижней стороны, но и боковых.

Скорость сгорания хвойной древесины составляет согласно параметрам стойкости 0,8 мм/мин. С учетом огнестойкости следует выбирать материал с поперечным сечением 11 на 24 см, потому что при высоте балок 24 см и ширине пролета от 5,8 до 5,85 м ширину их увеличивают до 120 мм и больше.

Также очень актуальна проблема защиты конструкций из дерева от биологических воздействий:

• воды, которая нарушает структуру дерева и является средой для размножения микроорганизмов.
• плесневых грибков, гнили.
• насекомых, вызывающих нарушение структуры древесины и трухлявость.
• ультрафиолета, способствующего размягчению и потемнению древесины.

В отличие от других материалов, древесина представляет собой экологически чистый продукт, что важно для жилого помещения. К тому же деревянный пол хорошо сохраняет тепло в доме

Сейчас есть тенденция возвращения к натуральным материалам, которые раньше использовались повсеместно

Уже созданы средства эффективной защиты древесины от вредных воздействий, ухудшающих его эксплуатационные характеристики

Сейчас есть тенденция возвращения к натуральным материалам, которые раньше использовались повсеместно. Уже созданы средства эффективной защиты древесины от вредных воздействий, ухудшающих его эксплуатационные характеристики.

Виды деревянных перекрытий

1. Стандартные балочные.

Представляют собой систему из монолитных или клееных древесных балок, сверху на которые настилают черновое покрытие пола в виде поперечной доски, теплого пола и других покрытий.

Габариты таких элементов доходят до 400 мм в высоту, 200 мм в ширину и до 15 м в длину.

В случаях, когда основа пола стыкуется с одним двумя и большим количеством стен, его настилают не из отдельного бруса по 5 м, а устанавливают одну балку длиною 15 м, центрируя ее и укрепляя дополнительными распорочными элементами. Такая монолитная технология сооружения возможна только с множеством поддерживающих стен.

2. Облегченные ребристые

Такие детали применяются нечасто, но они незаменимы в случае постройки дома из древесного каркаса.

Основная их особенность – обшивка и ребра настилаются с интервалом всего 30-50 см.

Их длина ограничена 5 метрами, а ширина 30 сантиметрами. Покрытия из них обшиваются разными материалами: фанерой, ДСП пластинами, а иногда и лентой из стали.

Для звукоизоляции конструкций из них в обязательном порядке применяют минеральную вату. Для газобетонных строений их использование рационально только по отношению к особенностям конструкции одной отдельной комнаты.

3. Балочно-ребристые

Представляют собой совмещение первых двух видов, путем использования в одной конструкции одновременно балок и ребер.

Ребра в этом случае устанавливаются поперек балок, которых в этом случае нужно напорядок меньше благодаря более равномерному распределению нагрузки. Дерева в этом случае расходуется меньше, но процесс монтажа по отношению к двум предыдущим вариантам немного усложняется.

Установка балок перекрытия в доме из газобетона

Газобетон — это современный энергосберегающий материал для строительства дач, домов и коттеджей.

Это легкие плиты для возведения стен, которые могут растрескаться от излишнего давления.

Именно по этой причине деревянные перекрытия в доме из газобетона – наилучший способ с наименьшими нагрузками. Единственным минусом этого материала является низкая прочность.

Виды деревянных перекрытий

Деревянные перекрытия настилаются по несущим балкам. Обычно их выполняют из клееного или цельного бруса.

Существует три типа перекрытий:

• балочное;
• ребристое;
• балочно-ребристое.

Балочные перекрытия могут состоять из балок, на которые настилается черновой пол, затем утеплитель и декоративные напольные материалы.

Совет!Рекомендуемый размер для несущих балок: до 0,4м высотой * до 0,2м шириной * до 15м длиной (но не менее 5 метров).

Ребристые применяются редко. Такой вид настила перекрытия применяется, если дом строится из деревянного каркаса. Отличительной чертой является частая укладка рёбер и обшивки.

Допустимо 0,3 – 0,5 м. Допустимые размеры ребер: до 5 м длина, до 0,3м ширина. Перекрытия обшиваются с помощью плит OSB, ДСП или фанерой.

В качестве звукоизоляции устилается минеральная вата.

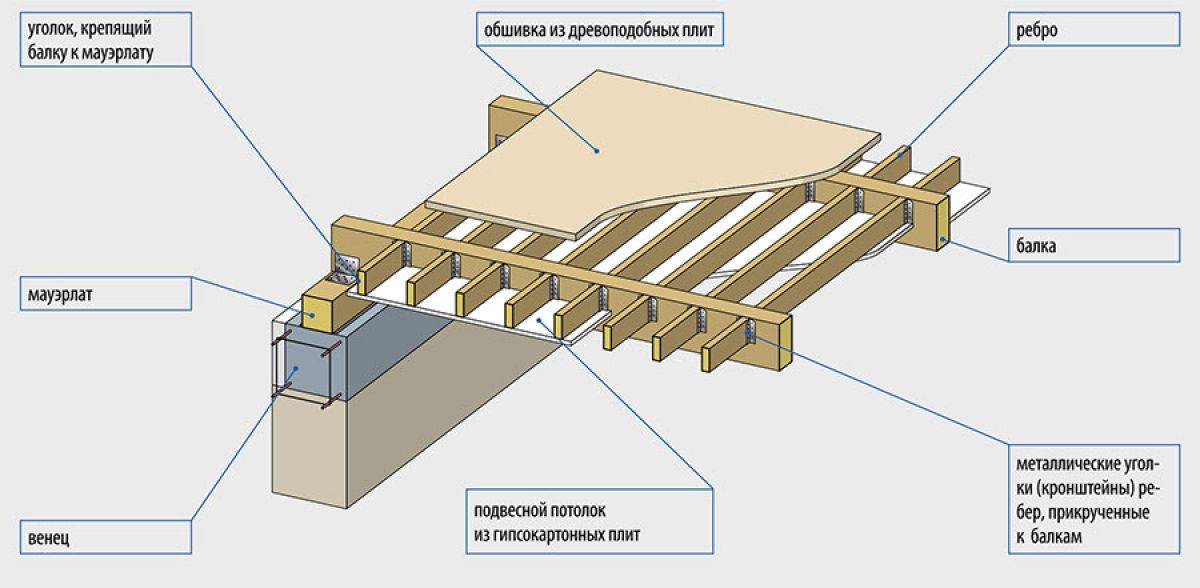

Балочно-ребристые перекрытия состоят из балок и рёбер. В данном случае, рёбра настилаются по балкам. Количество брусьев в данном способе потребуется значительно меньше. Расход древесины уменьшается, но монтаж усложняется.

Конструкция деревянного перекрытия

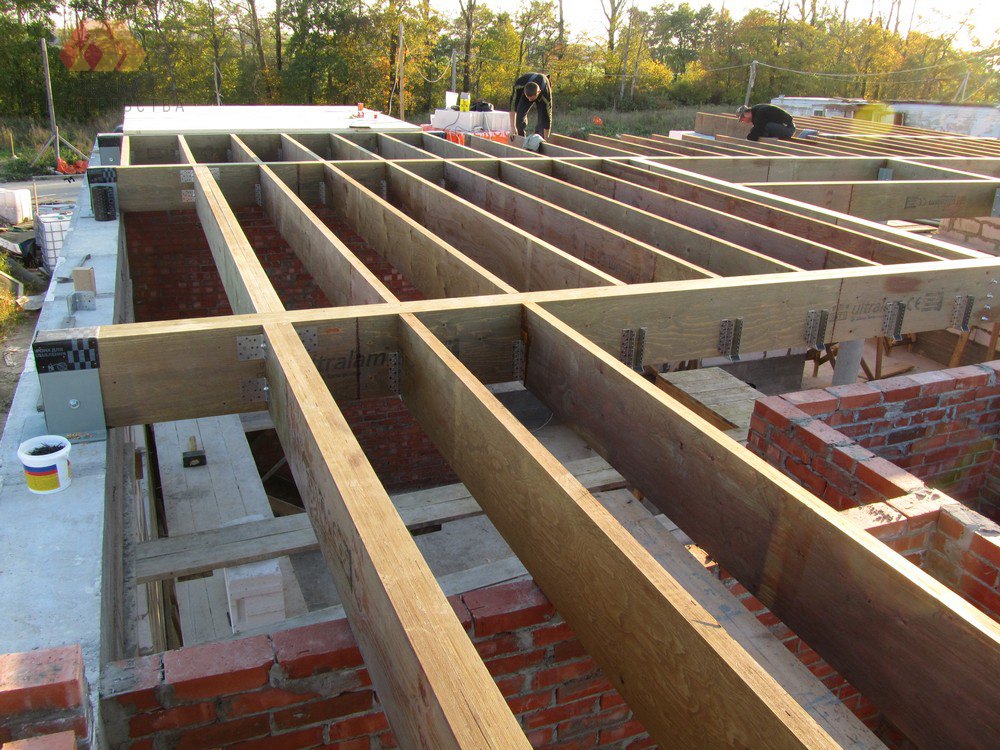

Перекладины монтируют на стадии строительства, одновременно с возведением стен.

Высота и сечение бруса для перекрытия зависят от:

• частоты шага;
• толщины балки;
• размера нагрузки на несущие перекрытия;
• типа древесины балки.

Важно!Для пролёта, длиной 5 м применяют балку размером 18*10см или 20*7,5см. Укладываются такие балки через каждые 60 см

При усиленных нагрузках такое сечение может вызвать прогиб

Поэтому следует увеличить частоту укладки балок, но не перегрузить конструкцию

При усиленных нагрузках такое сечение может вызвать прогиб. Поэтому следует увеличить частоту укладки балок, но не перегрузить конструкцию.

Монтаж перекладин в стену заделывается на 12 см. Торец балки, который крепится в стену, необходимо обработать гидроизолом. Вокруг бруса нужно оставить воздушное пространство.

Чтобы перекладина не сидела слишком жестко её торец спиливают под уклоном 70 градусов. Под брус монтируют деревянные прокладки толщиной 2 см для равномерного распределения веса.

При контакте древесины с различными материалами прокладывается гидроизоляционный слой из:

• битумных средств, праймера;
• рулонного рубероида, битума или толи;
• жидкого гидроизола на битумной основе;
• линокром.

Удлинение перекладины производится в виде замка. Два бруска соединяют внахлест 50-100 см и скрепляют болтами

Очень важно места стыка выполнять над опорой

Затем конструкция дополняется тепло- и звукоизоляцией. Изоляционный слой должен вплотную прилегать к перекрытиям.

Поэтому в нижней их части делают накат, чтобы закрепить черепные бруски с сечением 5*5см.

Низ перекрытия подшивается плитой OSB, ДСП, фанерой или гипсокартоном.

По сконструированным балкам настилают лаги, а поверх них – дощатый пол. Под черновое покрытие прокладываются вибро- и шумопоглащающие прокладки.

Чтобы избежать прогибания потолочного перекрытия от излишних нагрузок на половое покрытие верхнего этажа, монтаж потолка можно произвести по разделённым перекладинам.

Для чего разделяют напольную конструкцию, для которой отдельно устанавливаются несущие брусья.

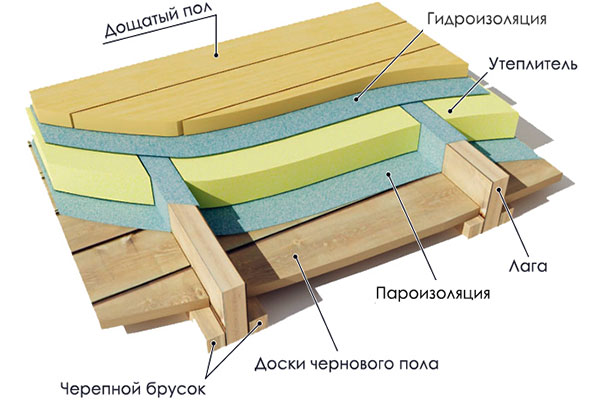

В общем случае конструкция пирога деревянного чердачного перекрытия состоит из слоёв:

• несущие брусья;
• лаги, утеплитель, звукоизоляция, пароизоляция;
• черновой дощатый настил;
• облицовочное напольное покрытие.

Типы перекрытий

Итак, существуют такие виды перекрытий как монолитные, сборные, деревянные и газобетонные. Все они подходят для устройства перекрытий в домах из газобетона, никаких особенностей применения этих перекрытий в газобетоне нет. Остановимся подробнее на каждом из них.

Плиты перекрытия для дома из газобетона

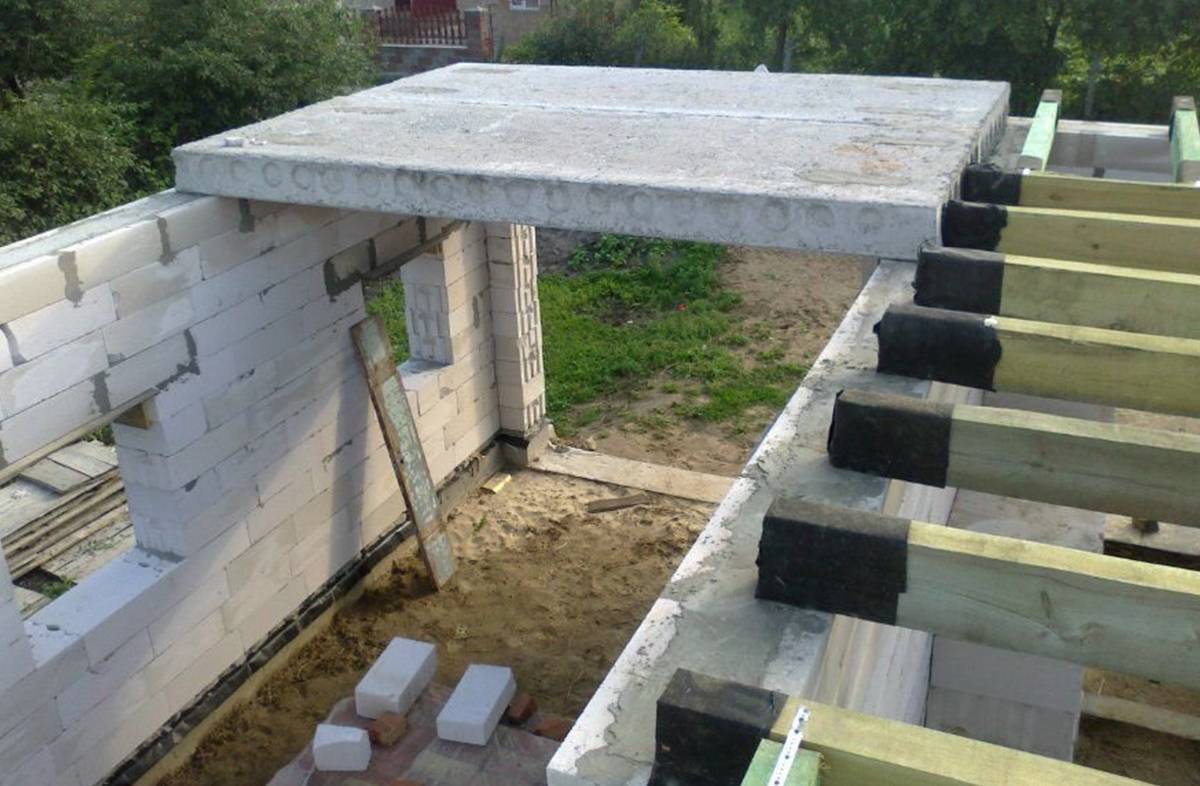

Готовые железобетонные плиты перекрытия для дома из газобетона доставляют к коттеджу на грузовой машине. При помощи подъемного крана плиты укладывают на несущие стены через подстилающий слой изолирующего раствора. Точно также как и в кирпичном доме, необходимо опирание плит перекрытия на газобетонные блоки минимум на 120 мм, максимум на 150 мм – этого более чем достаточно.

Деревянные перекрытия в доме из газобетона

При устройстве деревянных перекрытий лаги необходимо опирать на 200 мм через гидроизоляцию. Для этого в процессе укладки блоков можно заранее определить место монтажа лаг и оставить ниши для них, либо в процессе кладки можно защемить лагу.

Допустим, лага идет 200 мм по высоте и 100 мм по ширине. Необходимо сделать нишу высотой 200 мм, шириной 100 мм и в глубину 200 мм с небольшим запасом, чтобы туда вошла лага.

Шаг лаг определяется из расчета нагрузок. Зная сечение лаг, какую нагрузку воспринимает одна лага и, соответственно, какой шаг этих лаг, мы можем рассчитать несущую способность деревянного перекрытия.

Устройство лаг необходимо для удобства дальнейшего монтажа стен 2 этажа и кровли.

После того как коробка готова, возвращаемся к перекрытию.

Снизу подшиваем сплошным настилом подшивную доску где-то 20-25 мм толщиной. Под ней делаем пароизоляцию, чтобы защитить от увлажнения базальтовый утеплитель, уложенный внутрь между лагами на досчатый настил. Толщина утеплителя 100-150 мм, этого достаточно для хорошей звукоизоляции. Поверх лаг укладываем гидроизоляцию для защиты базальтового утеплителя от увлажнения сверху. И дальше уже, как вариант, настилаем половую доску. В результате имеем готовый пирог.

На эту половую доску, как правило, стелется ламинат через подложку, либо облицовывают саму половую доску, в основном, на дачах. Для этого ее обрабатывают, пропитывают и красят, получая в результате готовый деревянный пол.

Что же делать, если такие варианты, как ламинат и деревянный пол, вас не устраивают? Допустим, в ванной комнате более привычной является половая плитка. Существуют некоторые хитрости. Можно на половую доску уложить цементно-стружечную плиту, которую уже, в свою очередь, и облицовывать плиткой.

Монолитное перекрытие

При устройстве монолитного перекрытия делаем временную опалубку, вяжем каркас из арматуры непосредственно на строительной площадке и заливаем бетоном. После того, как бетон набирает марочную прочность, демонтируем опалубку. Получаем монолитную плиту.

Основным преимуществом монолитной плиты является возможность заливки перекрытий различных конфигураций, будь то полукруглые или более сложные элементы

Однако важно понимать, что для выполнения этой работы требуются специалисты высокого уровня. От правильного выбора расчетной арматуры и увязки каркаса зависит то, как эта плита в дальнейшем будет воспринимать нагрузки, не разрушится ли она

Процесс заливки монолитного перекрытия должен в обязательном порядке контролироваться строителями, имеющими большой опыт таких работ. Их ошибка может дорого вам обойтись.

Железобетонные балки

При устройстве перекрытия возможно применение железобетонных балок. Они представляют собой прогон длиной 6 метров и высотой около 0,5 м. Это несущая полноценная балка, на которую можно опирать даже плиты перекрытия. Таким образом, при помощи железобетонной балки можно перекрыть проем до 6 м, где балка будет воспринимать нагрузку плит перекрытия.

Газобетонные перекрытия

Раньше на заводе «Коттедж» выпускали перекрытия из газобетона, но в виду экономической нецелесообразности их перестали производить.

Крепление балок перекрытия к мауэрлату: технология выполнения работ

Многие домовладельцы стремятся строить свои дачные дома самостоятельно. Приходит момент, когда они сталкиваются с вопросом, возможно ли возвести крышу собственноручно и как это сделать

В любом случае важно помнить, что работа эта довольно трудоемкая, требует грамотного подхода и четкого следования определенной последовательности

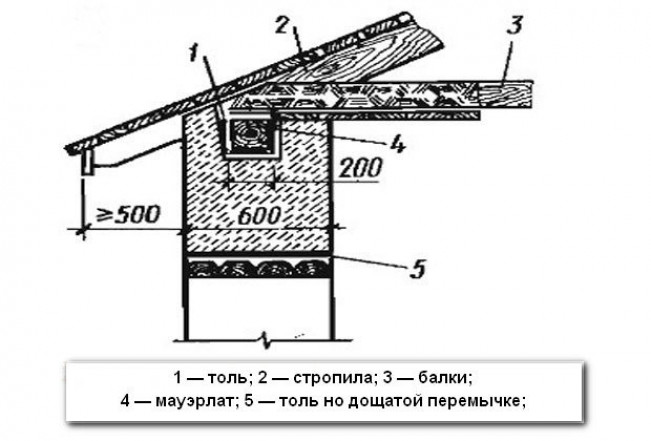

Одним из важных этапов возведения крыши считается правильная установка и закрепление мурлата. Это определенная опора, которая воспринимает часть усилия, создаваемого конструкцией крыши.

Установка ↑

Для устройства мурлата используют деревянные брусья, которые укладывают в плоскости, параллельной будущему коньку. Его начинают устанавливать в процессе возведения стен. К примеру, в случае кирпичной кладки можно поступить следующим образом:

• ближе к верху, примерно на 4–6 рядов ниже края, с периодичностью в 1 м прокладывают толстую проволоку; проволоку прочно закрепляют внутри кладки по центру; длины свободных концов должно хватить, чтобы впоследствии без проблем охватить и обвязать опорный брус; после завершения строительства видимые части крепежа прячут, к примеру, нанеся слой штукатурки.

Чтобы не допустить загнивания балок мурлата, их гидроизолируют, прокладывая рулонный материал типа рубероида.

Устраивая мауэрлат вдоль периметра стен, необходимо проконтролировать не только надежность фиксации, но и горизонтальность опорного бруса.

Нужен ли мауэрлат, если есть балки ↑

Когда висячие стропила опираются на брусья перекрытия, которые уложены прямо на стену, то при таком устройстве возникают серьезные точечные усилия, воздействующие на строительные конструкции. Как правило, подобный подход практикуют при возведении деревянного дома. В этом случае это оправдано, поскольку благодаря горизонтальному расположению бревен и брусьев, использованных при строительстве стен, нагрузки, которые они испытывают, равномерно распределяются.

Для кирпичной кладки или при использовании ячеистых блоков нераспределенное давление может оказаться губительным – в местах, где расположены брусья перекрытия, стены с краю начинают крошиться. Именно по этой причине давление следует рассредоточить. Для этого на ее гребень рекомендуется укладывать мурлат, который выполняют из толстого деревянного бруса. Таким образом, положительный ответ на вопрос, нужен ли мауэрлат под балки перекрытия в подобных конструкциях, не подлежит сомнению.

Если кровельная конструкция предусматривает сопряжение стропил и перекрытия, то прежде необходимо обеспечить надежное крепление балок перекрытия к мауэрлату. На последний фактически будет возложена разгрузочная функцию.

Последовательность крепления ↑

После обустройства мурлата переходят к укладке и креплению потолочных балок к мауэрлату.

• • Такие параметры, как сечение брусьев конструкции и шаг установки, рассчитывается при проектировании дома на основе оптимального сечения и шага стропил. К примеру, если стропила предполагается изготавливать из досок 5 на 15 см, то расстояние между этими элементами выбирают, равным 0,6 м. Это оптимальный вариант, тем более что ширина теплоизоляционного материала тоже равняется 0,6 м.

• Чаще всего они имеют сечение 200 на 100 либо 150 на 100. Итоговую же длину подбирают с учетом ширины будущего карниза. Вынос составляет порядка 0,4–0,5 м. Как правило, их устанавливают в одном направлении – преимущественно поперек помещения. На закрепленном мауэрлате выполняют небольшие пазы (достаточно глубины в 20–300 мм) под элементы перекрытия. Вначале монтируют крайние из них, расположенные у противоположных стен, отступив от их внутреннего края на 0,5–0,6 м. Далее между ними натягивают веревку и по полученному уровню раскладывают остальные брусья на расчетном расстоянии друг от друга. Следуя этому правилу, можно обеспечить ровную горизонтальную плоскость потолка. Следует обязательно проконтролировать места крепления балок к мауэрлату. В случае необходимости их можно слегка подчистить, подтесать мурлат либо, наоборот, подложить небольшие плашки из кусочков фанеры. Затем монтируют поперечные брусья с шагом в 1 м.

Элементы перекрытия после врезки в мурлат закрепляют друг с другом, используя гвозди, стальные перфорированные уголки под шурупы или саморезы.

Для начала балки временно фиксируют. Сделать это достаточно просто. Недалеко от их концов в поперечном направлении укладывают доску, лучше даже две, и прибивают, используя гвозди. Если уложить рядом две доски, то передвижение по перекрытию в процессе устройства крыши значительно упростится.

Временная фиксация повышает надежность основной, так как не дает детали смещаться.

Расчет количества материала и его стоимости

Расчет звукоизоляции междуэтажного перекрытия производится на основе следующих параметров:

1. Толщины шумоизоляции, количества слоев основного материала.
2. Технологии монтажа. Если используется рулонный шумоизолятор под черновой пол, то размер будет равен площади междуэтажного перекрытия. Когда применяется войлок на лаги или балки, то добавляется метраж с учетом изгибов.

Монтаж перекрытия на стадии строительства требует одного рулона рубероида. При покупке пластов минеральной, базальтовой ваты предварительно высчитывается площадь под изоляцию без учета балочных выходов. Фольгированный материал, который стелется под черновой пол, берут с запасом, учитывая, что настил необходимо проводить с запахом листа.
