Приборы для поиска скрытой проводки в стене

Индикаторная отвертка

Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.

Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.

Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.

Контактная модель

Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.

Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.

Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.

Бесконтактная модель

Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.

Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.

Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.

Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.

Самодельный детектор с пьезоэлементом – простыми словами о сложном

Детекторы скрытой проводки подразделяют на приборы низкого и высокого класса. Прибор низкого класса предназначен для поиска электроприборов и проводки, которая находится под напряжением. Детектор высокого класса имеет большую чувствительность и расширенный функционал. Такой прибор служит для определения обрыва скрытой проводки, обнаруживает местоположение проводов без напряжения.

Детектор скрытой проводки можно сделать своими руками из подручных средств, докупив несколько мелких деталей. При конструировании этого прибора учтите, что для определения проводки в стене под напряжением он подойдет. А если вам необходимо высокочастотное оборудование для выявления обрыва и точного местонахождения кабеля до миллиметра, приобретите качественный детектор в магазине.

Детектор скрытой проводки можно сделать самостоятельно

Для сборки прибора вам понадобится следующий набор элементов:

• микросхема К561ЛА7;
• 9 V батарейка Крона;
• коннектор, разъем для батарейки;
• ограничитель тока (резистор) с номинальным сопротивлением 1 МОМ;
• звуковой пьезоэлемент;
• одножильный медный провод или проволока L= 5–15 см;
• проводки для спайки контактов;
• деревянная линейка, коробок из-под блока питания, другая самодельная конструкция для укладки цепи.

Дополнительно для работы вам потребуется паяльник малой мощности до 25 Вт, чтобы не перегреть микросхему; канифоль; припой; кусачки. Перед тем как приступить к сборке, ознакомимся подробнее с основными элементами. Главная деталь, на которой проходит сборка, микросхема советского типа К561ЛА7. Ее можно найти на радиорынке или в старых запасах. Микросхема К561ЛА7 чувствительна к статическому и электромагнитному полю, которые создают электрические приборы и проводники. Уровень тока в системе контролирует резистор, который располагается между интегральной микросхемой и антенной. В качестве антенны применяем одножильный медный провод. Длина этого элемента влияет на чувствительность прибора, подбирается экспериментальным путем.

Еще одна важная деталь сборки – пьезоэлемент. Улавливая электромагнитный сигнал, он создает характерный треск, который сигнализирует о наличии проводки в заданном месте. Не обязательно специально приобретать деталь, достаньте динамик из старого плеера, игрушки (тетриса, тамагочи, часов, звуковой машинки). Вместо динамика можно припаять наушники. Звук будет чище и вам не придется вслушиваться в треск. В качестве индикатора скрытой проводки можно дополнительно вмонтировать в прибор светодиодный элемент. Питается схема от 9-вольтовой батарейки типа Крона.

9-вольтовая батарейка типа Крона понадобится для питания схемы

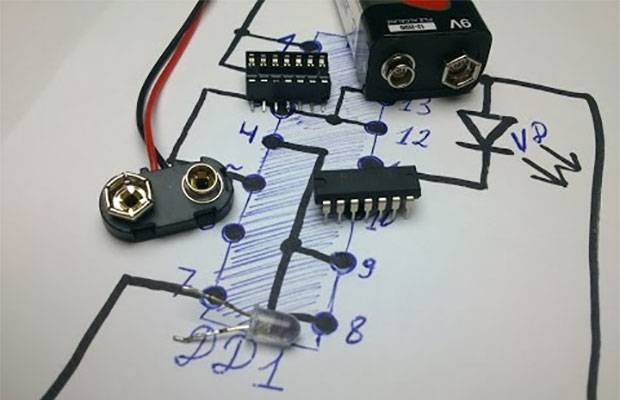

Чтобы вам было удобнее работать с микросхемой, возьмите картон или пенопласт и отметите иголкой места для крепления 14 ножек (лапок) детали. После чего вставьте в них ножки интегральной микросхемы и пронумеруйте их от 1 до 14, начиная отсчет слева направо при расположении лапок кверху.

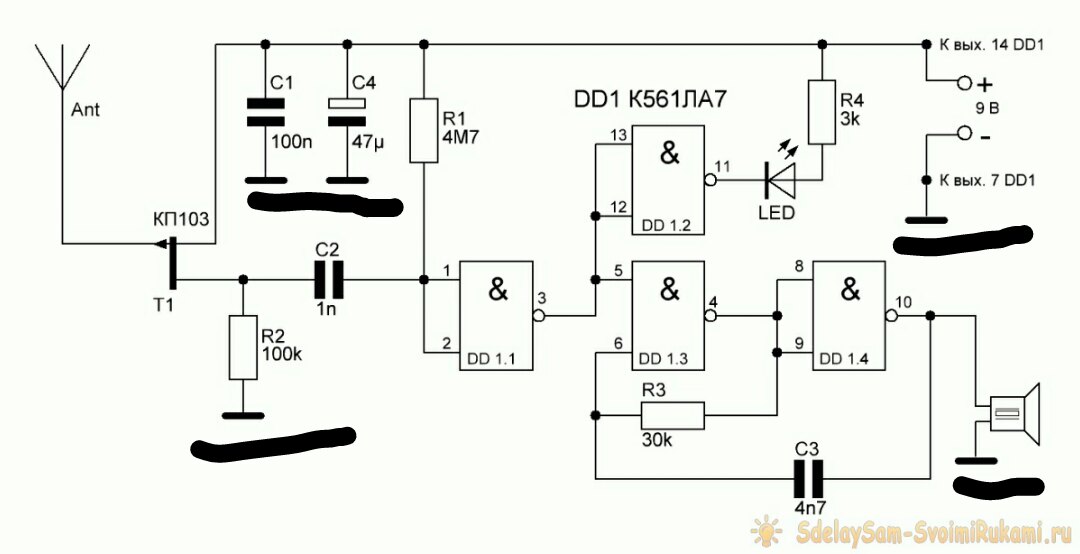

Схема сборки детектора со светодидом

Соединения производим в следующей последовательности:

1. Подготавливаем коробочку, куда мы будем укладывать детали после сборки. В качестве дешево альтернативного варианта используйте пластиковую крышечку от бутылки. Проделайте в торце отверстие ножом диаметром около 5 мм.
2. Вставьте в полученное отверстие полый стержень, например, основу от шариковой ручки, подходящую под диаметр, которая будет рукояткой (держателем).
3. Берем паяльник и припаиваем резистор на 1 МОМ к 1–2 ножке микросхемы, перекрывая оба контакта.
4. Первый провод динамика припаиваем к 4 ножке, после чего смыкаем 5 и 6 ножку вместе, спаиваем их и подсоединяем второй конец провода пьезоэлемента.
5. Замыкаем 3 и 5–6 ножку коротким проводком, образуя перемычку.
6. Медный провод припаиваем к концу резистора.
7. Протягиваем проводки коннектора (разъема для батарейки) через ручку. Красный провод (с положительным зарядом) припаиваем к 14 ножке, а черный провод (с отрицательным зарядом) к 7 ножке.
8. С другого конца пластиковой крышечки (коробочки) проделываем отверстие для выхода медного провода. Вовнутрь крышечки укладываем микросхему с проводками.
9. Сверху крышечку закрываем динамиком, фиксируя его по бокам термоклеем.
10. Выпрямляем медную проволоку вертикально и подсоединяем к коннектору батарейку.

Детектор проводки готов. Если вы правильно подсоединили все элементы, то прибор будет работать. При возможности советуем оснастить систему переключателем или вынимать батарейку из разъема после окончания работы, чтобы сэкономить заряд и не перегружать систему.

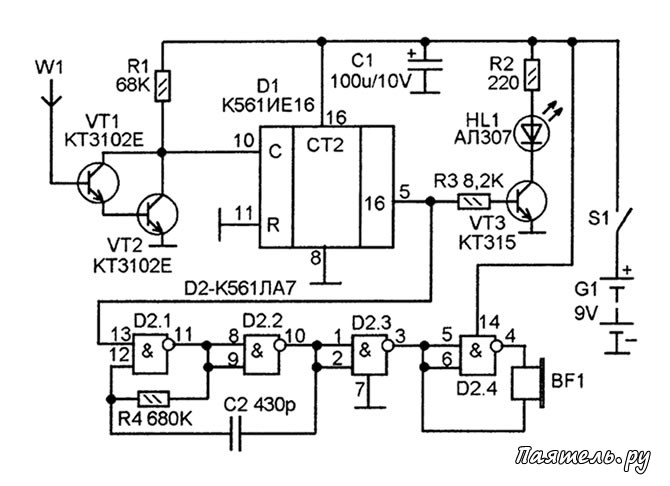

Принцип действия детектора скрытой проводки

Детектор состоит из штыря, который при приближении к сетевому проводу образует с ним конденсатор. Через этот конденсатор на штырь поступает переменное напряжение частотой 50 Гц. Далее полученное напряжение подается на колебательный контур, настроенный на частоту 50 Гц, состоящий из конденсатора и интегрального аналога катушки индуктивности (гиратора). Гиратор настроен таким образом, что имеет очень маленькое омическое сопротивление. Полученный контур обладает очень большой добротностью, что обеспечивает избирательность и защиту от помех.

Вашему вниманию подборка материалов: Практика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос авторам

Добротность контура регулируется, что позволяет изменять чувствительность прибора и проводить сначала грубый поиск по большой площади, а потом уже тонкий, чтобы точно установить местонахождение провода.

Основным преимуществом приводимой схемы является отсутствие громоздкой и трудоемкой в изготовлении катушки индуктивности.

Нестандартные способы

Напоследок, стоит описать пару необычных приборов для поиска скрытой проводки, которые могут сделать даже люди, не обладающие знаниями в электронике. Если в доме имеется обычный компас, то это уже готовый индикатор проводки. Перед употреблением проводку следует хорошенько нагрузить, и по отклонению стрелки компаса ищите местонахождение провода.

Второй способ более эффективный, тоже используется сила магнита. На кусок нитки привязывается постоянный магнит, лучше из неодима, и медленно проводится вдоль стены. Там где будет проходить кабель или арматура, магнит отклонится. Происходит это по причине генерации электрическим током магнитного тока. Так элементарные знания физики магнитных явлений помогают найти спрятанные провода.

Проверка работы

Для того чтобы точно определять местонахождение скрытых проводов, стоит сначала научиться пользоваться индикатором. Для этого нужно попробовать работать с ним на открытых проводах, трубах, других элементах. Это поможет вам понять, когда и на какие предметы прибор подает сигнал.

Перед тем как совершить покупку, следует протестировать индикатор в магазине. Для этого подойдет любой включенный электроприбор. Можно использовать для теста его провод. Испытывать устройство нужно на разном расстоянии. Провод можно прикрыть доской, каким-нибудь пластиковым предметом. Если обнаружение прошло успешно, то понравившийся индикатор можно смело покупать.

Как сделать устройство своими руками

Искатель скрытой проводки своими руками сделать достаточно просто, имея минимальные технические знания и используя в качестве основы полевой транзистор.

Необходимые детали можно приобрести на строительном рынке либо в магазинах радиотехники

Обратите внимание, что буквенная маркировка значения не имеет — их принцип работы одинаков

Помимо полевого транзистора, потребуется следующее:

1. паяльник;
2. пинцет;
3. кусачки;
4. динамик;
5. элементы питания;
6. переключатели;
7. светодиоды;
8. микросхемы.

Нужно также подготовить небольшую пластиковую коробку, она станет корпусом искателя проводки, и плата со звеньями цепи будет установлена в ней.

Работает прибор довольно просто — электрическое поле замеряется толщиной n-p перехода от истока к стоку, впоследствии меняется проходимость. Главным управляющим элементом будет затвор, поэтому транзистор лучше расположить в корпусе из металла, который послужит в качестве антенны.

Процесс сборки прост, мало отличается от вышеприведенной пошаговой инструкции. Все детали детектора спаиваются на одной плате, которая помещается в закрытый корпус с предустановленной антенной.

Электрическое поле меняется с частотой сети, создавая характерный гул в динамике — помехи будут усиливаться по мере приближения к скрытой прокладке. Это составление простейшей электросети, как было в школе на уроках физики.

Визуализировать поиск можно за счет индикатора со стрелкой от старого магнитофона (примерный номинал балластного резистора должен составлять от 1 до 10 кОм). Показания возрастут при приближении электрического поля.

Существенный минус этого прибора — чувствительность, она крайне низкая. Вполне вероятно, это происходит из-за использования одного только канального транзистора. Можно установить дополнительный, чтобы повысить характеристику, но обычно начальной хватает для сбора данных.

Принцип действия и виды устройств

Индикаторы проводки в стене относятся к измерительным приборам. По-другому их называют: детекторы, искатели, определители или сигнализаторы. Существуют различные методики поиска заложенной электросети. В зависимости от них выпускаются различного принципа действия устройства. Единственно, что объединяет различного вида приборы, это их сигнализационные свойства. При фиксации определённого типа сигнала они обязаны оповестить пользователя о его обнаружении.

Сигнализаторы проводки разделяются по принципу своей работы на следующие типы:

• определяющие электростатический сигнал;
• обнаруживающие электромагнитные колебания;
• работающие по аналогии с детекторами металлов;
• комбинированные.

В зависимости от своей функциональности и точности показаний различается и цена на приборы регистрации. К дополнительным возможностям устройств относится вид индикации и удобность использования. В качестве индикаторов применяются жидкокристаллические экраны или светодиодные столбики, а также звукооповещение. К удобствам использования относят: автоматическую калибровку, таймер отключения, простоту управления, габариты, и вес.

Электростатический детектор

Устройства такого типа используют в работе регистрацию излучения электромагнитного поля образованного вокруг проводника тока, который находится под напряжением. Такой подход является самым распространённым способом детектирования скрытой проводки. Недостаток такого метода в том, что при повреждённой или обесточенной проводке использовать прибор бесполезно. Также при работе возникает сложность в его настройке.

Все электростатические детекторы оборудуются подстройкой уровня восприимчивости сигнала. При малом уровне вероятность нахождения глубоко проложенного провода низкая, а при наибольшем возможны ложные срабатывания. А также наличие металлизации в исследуемом объекте и повышенная влажность приводит к искажениям результата измерений из-за их экранирующих свойств.

Электромагнитный прибор

Это такой вид прибора, принцип действия которого основан на обнаружении электромагнитного излучения, возникающего в проводнике тока. Такое устройство состоит из датчика, антенны и усиливающей схемы. Недостатками бытовых приборов является слабая способность к восприимчивости электромагнитного поля. Для хорошей работы такого устройства необходима нагрузка на линию электропередачи минимум один киловольт. Таким образом, использование его в быту неэффективно.

Часто такие приборы оборудованы ЖК-экраном, на которые выводятся результаты измерения электрического поля и напряжённости магнитного поля, а частота излучения звукового сигнала сообщает об удалённости от проводника. Достоинством прибора является высокая точность полученных результатов, а недостатки те же, что и у электростатического детектора. При этом основным является невозможность обнаружить кабель при его обрыве.

Использование металлоискателя

Такой искатель, направленный на обнаружение металлических элементов, из всех видов устройств отличается простотой действия, но и наименьшей эффективностью нахождения.

Работа металлоискателя построена на использование генератора, который возбуждает колебания в катушке индуктивности определённой частоты. Магнитный поток, проходя через катушку, создаёт на ней электродвижущую силу (ЭДС). Если провод попадает в поле действия катушки, то на её выходе наводится электрический сигнал. Чем ближе провод находится к катушке, тем больше величина наведённого сигнала. Этот уровень сигнала усиливается в приборе и сравнивается с опорным напряжением, выставленным в устройстве. По результатам сравнения формируются импульсы разной длительности, поступающие на звуковую часть.

Главным преимуществом такого типа поиска является возможность находить кабель без его подключения к сети. Однако именно такого типа приспособления сложны в изготовлении своими руками. К их недостаткам относится то, что устройство реагирует на любой металлизированный элемент в стене, будь то арматура, гвоздь или другой предмет подобного типа.

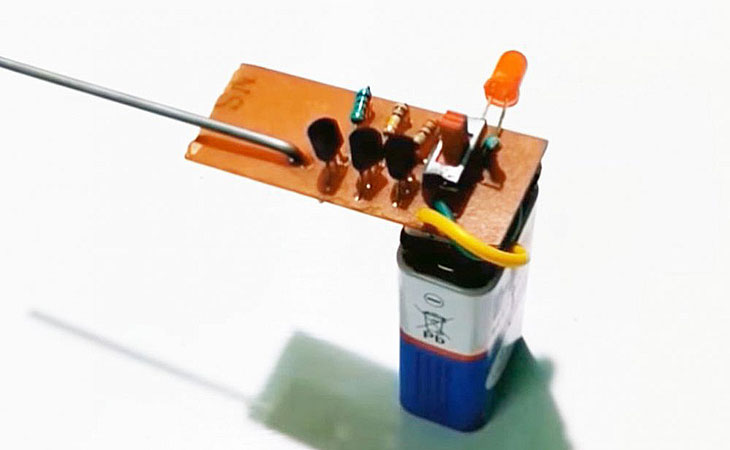

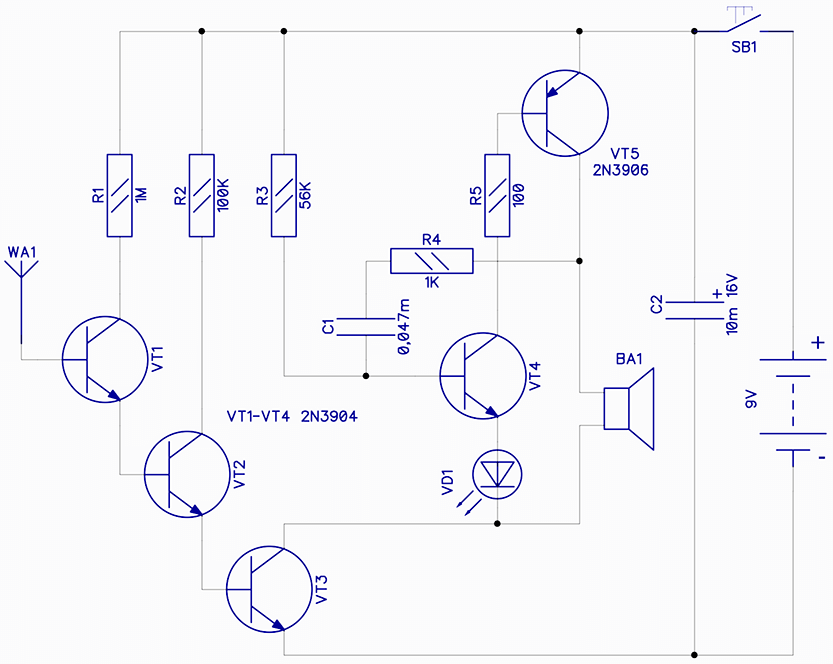

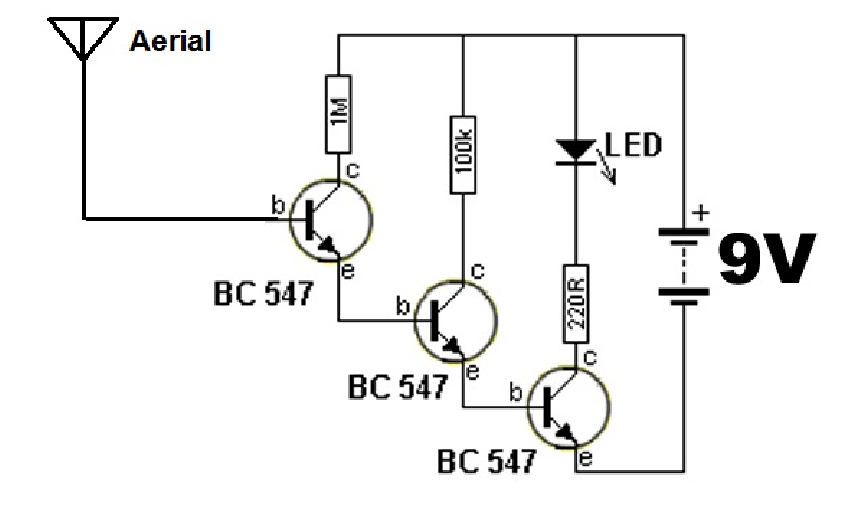

Детектор на трех транзисторах

Прибор для обнаружения проводки изготавливается на основе трех транзисторов, два биполярных КП315Б и один полевой КП103Д. На КП315Б собирается мультивибратор, а на КП103Д электронный ключ. Принципиальная схема детектора скрытых проводов была разработана А. Борисовым.

Принцип действия тот же, что и во втором варианте, только вместо телефона используется мультивибратор со световой индикацией. При включении детектора и при отсутствии наводки на антенном щупе светодиод не горит. При появлении излучения в районе щупа полевой транзистор закрывается, тем самым запускает мультивибратор и светодиод начинает мерцать, сообщая о наличии электропроводки.

Используемые детали в соответствии со схемой, кнопочный выключатель –КМ-1, источник питания – любая батарея или аккумулятор напряжением 6-9 вольт.

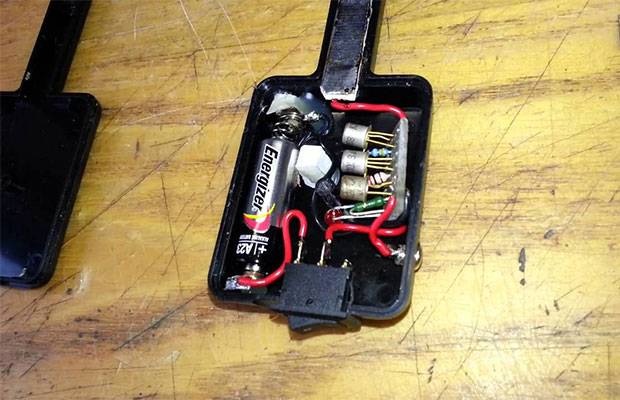

В качестве корпуса искателя можно использовать пластмассовую мыльницу или школьный пенал. Частоту мигания светодиода можно отрегулировать изменением характеристик мультивибратора, меняя номиналы сопротивлений R3, R5 или конденсаторов С1, С2.

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

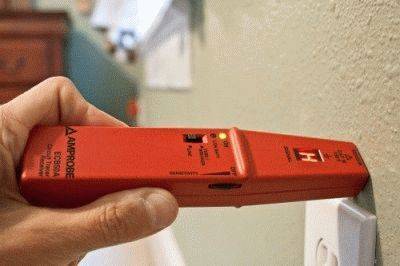

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

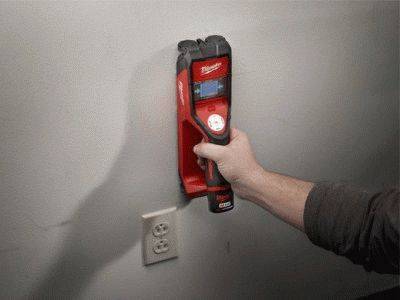

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Как выбрать лучший аппарат для обнаружения проводки: советы и рекомендации

При подборе оборудования учитывают назначение и технические характеристики. Например, для бытового периодического использования подойдут бюджетные модели с невысокой точностью поиска проводки. Для постоянной эксплуатации лучше выбрать приборы полупрофессионального и профессионального уровня, способные определять металлы и дерево на глубине до 150 мм.

Глубина обнаружения

Многофункциональное оборудование с распознаванием черных и цветных металлов указывает глубину расположения линий в отдельных зонах. Бюджетные модели для бытового применения обнаруживают провода, находящиеся на расстоянии до 50 мм от поверхности стены. Для профессионального использования подойдут приборы, способные найти металлические элементы на глубине до 150 мм. Для уличных работ требуется специальное оборудование, фиксирующее кабели, расположенные в грунте на расстоянии до 2 м от поверхности.

Объект поиска

Базовые детекторы способны обнаруживать провода, находящиеся под напряжением или нагрузкой. Усовершенствованные модели бюджетного класса позволяют найти черные либо цветные металлы, но неспособны отличить кабель от гвоздя или арматурной сетки. Полупрофессиональные и специальные детекторы поддерживают режим калибровки по материалам, требуют наличие навыков обращения. При неправильном перемещении вдоль поверхности стены точность показаний снижается.

Система поиска места обрыва

Работникам, занимающимся обслуживанием электрических систем, подойдет прибор с поддержкой режима поиска обрыва жил проводки. Оборудование позволяет быстро найти поврежденную линию, для ремонта не потребуется разбивать штукатурку или взламывать стяжку на большой площади. Для бытового использования тестеры с режимом поиска обрывов не требуются.

Автокалибровка и автоотключение

Универсальные приборы перед поиском кабелей необходимо настраивать вручную с помощью кнопок или потенциометра, указывая тип металла (например, цветной или черный) с учетом материала перегородки. При наличии функции автоматической калибровки оборудование самостоятельно переходит в требуемый режим работы.

Дисплей и индикаторы

Наличие жидкокристаллического экрана позволит получить дополнительную информацию. На дисплей передается глубина залегания проводки или арматуры, направление прокладки кабелей, режим работы или состояние источника питания. Модели со светодиодной подсветкой позволяют работать в темных помещениях. Некоторые изготовители устанавливают, помимо дисплея, цветные лампы. Индикаторы срабатывают при обнаружении проводки или нарушении правил работы с аппаратом. Дополнительно в тестере может устанавливаться сигнальный зуммер.

Наличие приемника и передатчика

Раздельные модули используются в тестерах электромагнитного типа. Передатчик со встроенным элементом и генератором подсоединяют к проверяемой линии. После включения прибор создает в ней электромагнитное поле. Приемник следует вести вдоль поверхности стены, датчик улавливает волны, указывает на местоположение кабеля. Оба устройства синхронизированы по частоте, что снижает влияние внешних источников электромагнитных помех.

Тип питания и время работы

Для питания тестеров используют аккумуляторы или батарейки форматов АА либо ААА. Некоторые производители применяют элементы с оригинальным форм-фактором. Время автономной работы зависит от интенсивности эксплуатации, состояния источника питания, мощности прибора.

Наличие лазера

Стандартные приборы показывают траекторию проводки на экране, но некоторые модели оснащены светодиодным индикатором. Лампочка формирует пучок света красного цвета, позволяющий понять направление прокладки кабеля в стене. Наличие лазера не является преимуществом, но упрощает разметку поверхности перегородки. Нанесенные карандашом или маркером линии предотвращают повреждение электропроводки при сверлении стен или забивании гвоздей.

Дополнительные функции

Оборудование может поддерживать несколько режимов работы или функцию масштабирования для точного определения положения проводки. Приборы профессионального уровня оснащаются корпусами с резиновым покрытием для защиты от влаги и пыли.

Комплектация

В базовый комплект входят тестовый прибор и инструкция по эксплуатации. Состав набора зависит от производителя и принципа работы оборудования. В комплект могут входить элементы питания, провода, ремешки для переноски или защитные чехлы. Ряд производителей поставляет приборы в комплекте с инструментом (например, Condtrol Wall Pro Set упаковывается в кейс с набором бит). Качество насадок среднее, рабочие кромки головок разбиваются после отворачивания 5-10 винтов.

Самодельные конструкции для определения мест залегания электрической проводки в стене

В интернете предлагается собрать простейшие устройства для поиска электропроводки в стене. Первое из них функционирует на базе микросхемы К561 ЛА7. Полагаем, что для поиска подойдет и любая аналогичного толка. Через резистор номиналом порядка 1 МОм с электропроводов сигнал приходит на оба входа логической функции И-НЕ. При появлении признаков приема внутренние усилители формируют жизнеспособный «ноль». Его подаем еще на одну микросхему И-НЕ, а единичку подключить на пьезозвонок. Магазин Чип&Дип для этой цели рекомендует использовать ЗП-3.

Детектор проводки

Полагаем, что это далеко не единственный вариант, но хотим добавить, что в цифровой технике имеется несколько семейств микросхем. Брать нужно устройство, где порог срабатывания ниже. Но чувствительность прибора сильно возрастет. К примеру, бывают наборы логик:

1. К651 ЛА7 относится к семейству КМОП (комплиментарные транзисторы типа металл оксид полупроводник). Из спецификации понимаем, что входное напряжение высокого уровня должно составить не менее 7,2 В. При напряженности поля в 500 В/м для этого потребуется отрез проволоки не короче 1,5 сантиметров. Расчет примерный, а вокруг возможны помехи. Уровень 0,5 кВ/м считается предельно допустимым, как мы уже упоминали ранее.
2. Серия ТТЛ (транзисторная логика) имеет логический уровень единицы порядка 2 – 2,5 Вв зависимости от конкретной серии. Что делает этот тип устройств приемлемее для построения чувствительного детектора. К примеру, микросхема КР1531 ЛА4 содержит три полнофункциональных элемента И-НЕ. Порог срабатывания составляет порядка 2,7 В, что втрое ниже, чем в предыдущем варианте.
3. Серия ЭСЛ (эмиттерно-связанная логика) обладает инвертированными уровнями и считалась перспективной. Минус 1,7 В нужно для логического нуля. Но теперь вспомним, что напряжение переменное, так как поле электромагнитное. Трудностей здесь не видим. Нужно найти по аналогии микросхему из элементов И-НЕ, запитать ее правильно, с первого конца включить провод-антенну, со второго – звонок на любом элементе, распознающем отрицательное напряжение. К примеру, ЗП-3 но другой полярностью.

Поиск электропроводов

Хотелось добавить про принцип действия подобного детектора:

Малый сигнал улавливается оголенным проводом. Длина должна быть дальше от четвертьволновых антенн WiFi (2,4 или 5 Гц), чтобы было поменьше помех.
Через сопротивление, ограничивающее ложное срабатывание от помех, напряжение приходит на элемент И-НЕ.
Внутри стоят усилительные нелинейные элементы, подобные транзисторам, доводящим небольшой по уровню сигнал до устойчивого нолика и единицы в местной системе цифровой логики.
Потом, через прочий элемент, сигнал заводится на индикатор. К примеру, светодиод из той логики, что и микросхема. К примеру, магазин Чип&Дип предлагает для этой цели использовать скользящую шкалу амперметра. Подойдет все, что удастся достать и контролировать после включения в состав прибора

А окажется метод зрительным или слуховым, уже не так-то важно.

Электропроводка в стене не излучает, пока нет потребления. В свободном состоянии счетчик энергии не работает: нужна нагрузка. Если электропроводка на потолке, включаем люстру, если на стене – включаем электрочайник. В этом случае по жиле начинает течь энергия, часть её излучается в свободное пространство.

Зачем знать разводку электропроводки

Точные сведения о местоположении кабеля нужны в следующих случаях:

1. Если предстоят ремонтные работы, включающие в себя сверление стены.
2. При необходимости вскрытия штробы для извлечения перебитого или сгоревшего провода.

Капитальные конструкции сверлят для решения таких задач:

• устройства новых розеток и выключателей;
• навешивания полки, бойлера, прочего оборудования;
• прокладки труб или новых кабелей.

Если перфоратор повредит провод в стене, это может привести к таким последствиям:

1. Инструмент выйдет из строя.
2. Возникнет короткое замыкание и вводный автомат обесточит квартиру.
3. Вместо перебитого кабеля придется прокладывать новый, после чего нужно будет заново делать ремонт.

Чтобы избежать перечисленных неприятностей, перед сверлением выясняют расположение проводов. В большинстве случаев чертеж с привязками отсутствует либо отражает недостоверную информацию. Поэтому используют специальный прибор – детектор (искатель) скрытой проводки.

Детектор напряжения ADA ZC 1000

Данный индикатор скрытой проводки относится к дешевым детекторам бесконтактного типа. Отличительной чертой этой модели является светодиод, который светится красным цветом. При этом звуковая индикация в ADA ZC 1000 отсутствует. Использоваться прибор может при температуре от -10 до +40 градусов.

Максимум устройство способно обнаружить проводку с напряжением 200 В. При этом средняя частота должна находиться на уровне 55 Гц. Влажность поверхности обязана составлять не более 90%. В итоге данный индикатор китайского производства способен похвастаться своей простотой и дешевизной. Обойдется ADA ZC 1000 покупателю примерно в 1000 руб.
