Расчет тепловой мощности системы отопления
Тепловая мощность системы отопления — это количество теплоты, которое необходимо выработать в доме для комфортной жизнедеятельности в холодное время года.
Теплотехнический расчет дома
Существует зависимость между общей площадью обогрева и мощностью котла. При этом, мощность котла должна быть больше или равняться мощности всех отопительных приборов (радиаторов). Стандартный теплотехнический расчет для жилых помещений следующий: 100 Вт мощности на 1 м² отапливаемой площади плюс 15 — 20 % запаса.
Расчет количества и мощности приборов отопления (радиаторов) необходимо проводить индивидуально для каждого помещения. Каждый радиатор имеет определенную тепловую мощность. В секционных радиаторах общая мощность складывается из мощности всех используемых секций.
В несложных отопительных системах приведенных способов расчета мощности бывает достаточно. Исключение — здания с нестандартной архитектурой, имеющие большие площади остекления, высокие потолки и другие источники дополнительных теплопотерь. В этом случае потребуется более детальный анализ и расчет с использованием повышающих коэффициентов.
Теплотехнический расчет с учетом тепловых потерь дома
Расчет тепловых потерь дома необходимо выполнять для каждого помещения в отдельности, с учетом окон, дверей и внешних стен.
Более детально для данных теплопотерь используют следующие данные:
- Толщину и материал стен, покрытий.
- Конструкцию и материал кровельного покрытия.
- Тип и материал фундамента.
- Тип остекления.
- Тип стяжек пола.
Для определения минимально необходимой мощности отопительной системы с учетом тепловых потерь можно воспользоваться следующей формулой:
Qт(кВт×ч) = V × ΔT × K ⁄ 860, где:
Qт — тепловая нагрузка на помещение.
V — объем обогреваемого помещения (ширина × длина × высота), м³.
ΔT — разница между температурой воздуха вне помещения и необходимой температурой внутри помещения, °C.
K — коэффициент тепловых потерь строения.
860 — перевод коэффициента в кВт×ч.
Коэффициент тепловых потерь строения K зависит от типа конструкции и изоляции помещения:
| K | Тип конструкции |
| 3 — 4 | Дом без теплоизоляции — упрощенная конструкция или конструкция из гофрированного металлического листа. |
| 2 — 2,9 | Дом с низкой теплоизоляцией — упрощенная конструкция здания, одинарная кирпичная кладка, упрощенная конструкция окон и крыши. |
| 1 — 1,9 | Средняя теплоизоляция — стандартная конструкция, двойная кирпичная кладка, небольшое число окон, крыша со стандартной кровлей. |
| 0,6 — 0,9 | Высокая теплоизоляция — улучшенная конструкция, кирпичные стены с теплоизоляцией, небольшое число окон, утепленный пол, кровельный пирог с высококачественной теплоизоляцией. |
Разница между температурой воздуха вне помещения и необходимой температурой внутри помещения ΔT определяется исходя из конкретных погодных условий и требуемого уровня комфорта в доме. Например, если температура снаружи -20 °C, а внутри планируется +20 °C, то ΔT = 40 °C.
Оптимальная температура и давление воды
При выборе автономного отопления придется самостоятельно подбирать подходящую температуру и давление теплоносителя. Это зависит не только от пожеланий, но и от показателя теплопередачи встроенных батарей.
Смотреть видео – прокладка отопления, разводка труб
Запомните, что самый низкий коэффициент теплопередачи у чугунных радиаторов, а самый высокий у моделей из алюминия. Подсчет количества батарей и их секций проводиться, учитывая такую величину, как паспортная тепловая мощность.
Однако если температура на улице постоянно колеблется в разные стороны, подогрев теплоносителя в автономной системе частного дома необходимо регулировать так, чтобы постоянно поддерживать комфортную температуру и не расходовать лишнее.
Для качественной работы помимо температуры нужно следить за давлением в трубах и выбрать оптимальный диаметр. Нормальным считается давление, что находится в промежутке 1,5-2 атмосферы.
Чтобы регулярно проверять давление, при монтаже следует в цепи оставлять место для манометров. Уменьшить напор можно, используя расширительные баки.
Виды отопления
Установка отопительной автономной системы в малоэтажном доме может осуществляться одно и двухтрубными схемами.
Оптимальный вариант должен выбрать заказчик еще на этапе создания проекта, чтобы обеспечить комфортное проживание в своем доме.
Финансово самой оптимальной будет однотрубная разводка, но если цена не так важна, как эффективность работы, то стоит остановить свой выбор на прокладке двухтрубной схемы.
Ниже рассмотрим более детально каждый вид разводки.
Однотрубная система
Прокладка магистрали такой схемы изготавливается из отопительных приборов подсоединенных один за другим. Жидкость проходит поочередно все элементы системы, отдавая понемногу свою тепловую энергию, поэтому в последнюю секцию он поступает с заниженной температурой.
На микроклимат внутри дома это не повлияет, если последнюю батарею в схеме оснастить большим количеством секций.
Видео
На сегодняшний день есть технологии, которые помогают улучшить работу однотрубной схемы отопления. К ним относится наличие:
- регуляторов на батареях;
- вентилей для баланса поступающего теплоносителя;
- термостатических или шаровых клапанов.
Использование такого оборудования помогает поддерживать определенную температуру в помещении частного дома.
Зачастую в малоэтажном доме устанавливают отдельное отопление, которое монтируется по:
- горизонтальной схеме с насосом, что обеспечивает перегонку горячей воды методом нагнетания;
- вертикальной схеме, где жидкость перетекает естественным путем;
- вертикальной схеме с естественной, нагнетающей или комбинированной перегонкой.
Прокладка отопительной разводки может осуществляться над полом или под напольным покрытием. Еще одним важным моментом является теплоизоляция, чтобы сохранить больше тепла.
Горизонтальную магистраль монтируют под небольшим наклоном, чтобы теплоноситель перемещался своим ходом. Батареи наоборот устанавливаются на одном уровне. Для спуска воздуха радиаторы оснащаются специальными кранами.
Данную систему можно не оснащать насосом, так как движение жидкости осуществляется естественным способом.
Поэтому такой вид разводки не станет украшением интерьера.
Поиск соответствующих данных
Что касается поиска оптимальных справочных данных, то почти все сайты производителей комплектующих отопительных систем предоставляют эту информацию. В тех случаях, когда подходящие значения не были найдены, существует специальная система подбора диаметров. Эта методика основана на вычислениях, а не на усредненных закономерностях, построенных на обработке данных об огромном количестве отопительных систем. Расчет теплоносителя по сечению трубы разработан сантехниками с практическим опытом проведения монтажных работ, и применяется для обустройства небольших контуров внутри жилищ.
В подавляющем большинстве случаев отопительные котлы оснащаются двумя размерами подающих и обратных патрубков: ¾ и ½ дюйма. Этот размер принимается за основу для выполнения разводки до первого разветвления. В дальнейшем каждое новое разветвление служит поводом для уменьшения диаметра на одну позицию. Этот метод позволяет провести расчет сечения труб в квартире. Речь идет о небольших системах в 3-8 радиаторов. Обычно такие схемы состоят из двух-трех линий с 1-2 батареями. Подобным образом можно рассчитывать и небольшие частные коттеджи. При наличии двух и более этажей приходится использовать справочные данные.
Как правильно подобрать трубы нужного диаметра
В случаях, когда отопление проводится в частном доме или коттедже, то трубы нужно подбирать с учетом того факта, что диаметр не будет меняться только тогда, когда идет прямое подключение к центральной системе отопления. В случае проведения автономной системы трубы можно применять любого размера (разный диаметр и длина), в зависимости от предпочтений самого хозяина дома.
Выбирая необходимые заготовки, нужно учитывать все особенности, тем более если речь идет о естественной системе отопления, где отношение сечения к мощности насоса не будет первостепенным признаком. Этот факт относят к достоинствам данной системы отопления.
Схема монтажа труб.
Недостатком такой системы является маленький радиус действия и большая стоимость элементов большого размера, применяемых в данном случае.
Для обеспечения эффективности работы системы нужно в ней поддерживать определенный уровень давления, позволяющий движущейся внутри воде преодолевать все препятствия на своем пути. Сопротивления (препятствия) могут быть в виде трения воды о стенки, отвода или крана и нагревательного прибора. Самое интересное, что именно от длины и диаметра труб трубопровода зависит сопротивление и скорость, с которой будет литься вода. При большой скорости воды, небольшом сечении и длинном трубопроводе уровень сопротивления на пути воды повышается.
Трубы для отопления в многоквартирном доме. В чём секрет её работы? Особенности системы отопления в многоэтажном доме
Обычно жители многоквартирных домов не интересуются, почему в их квартирах тепло.
Вопросы появляются в двух случаях: в квартире слишком холодно или жарко; хочется изменить внешний вид источников тепла в квартире.
Сейчас мы коротко расскажем о том, какие системы отопления многоквартирных домов существуют.
Виды систем отопления в многоквартирном доме
Все отопительные системы делятся по следующим характеристикам:
- По расположению источника тепла: централизованное и децентрализованное (поквартирное; индивидуальное на дом).
- По характеристикам теплоносителя: водяное, паровое.
- По схеме разводки: однотрубная, «ленинградка», двухтрубная, лучевая.
По расположению источника тепла
По расположению источника тепла различают несколько разновидностей отопительных систем в многоквартирном доме.
Поквартирное
Система поквартирного обогрева представляет собой мини-котельную , которая находится в каждой квартире. Основные элементы : отопительный котёл, радиаторы, оборудование для удаления дыма и подачи воздушных масс. Самый доступный вид поквартирного обогрева — тот, в котором источником энергии станет природный газ.
Преимущества:
- Вы управляете уровнем температуры горячего водоснабжения в системе теплоснабжения.
- Исчезает проблема «двухнедельного отпуска» летом.
- Вы экономите газ на 30—40% и поэтому тратите меньше на коммунальные платежи.
- Система экологична, так как камера сгорания топлива закрыта и никак не влияет на вентиляцию в квартире.
Фото 1. Настенный газовый котел, установленный на кухне в квартире. Прибор скрыт в специальном шкафчике.
Недостатки:
Природный газ — взрывоопасное топливо, поэтому котёл в каждой квартире должны быть оснащены контролем пламени, датчиками контроля тяги и температуры.
Индивидуальное на один дом
Провести индивидуальное отопление на дом — максимально удобное и экономное решение. Жители сами управляют отоплением в своей квартире и любой комнате соответственно. Комфортную температуру поддерживает терморегулятор. Он экономит электричество и радует микроклиматом. Не нужно включать дополнительные обогреватели когда мёрзнете, и не открываете окна если слишком жарко.
Центральное
Элементы центрального теплоснабжения: котельная или теплоэлектроцентраль, которая используется для передачи тепловой мощности в жилые дома, паровая турбина (в ТЭЦ) производит электрическую энергию, сеть трубопроводов.
Магистральный транспортирует горячую воду от котельной к людям в дома.
Плюсы:
- Надёжность, подкреплённая государством.
- Экологично безопасное оборудование внутри здания.
- Простота (за жителей многоквартирного дома все решается инженерами на теплоснабжающих предприятиях).
Минусы:
- Сезонность: отопление есть только зимой.
- Невозможность регулирования температуры (регулирование только форточками и конвекторами).
- Теплопотери из-за протяжённости трубопроводов.
По характеристикам теплоносителя
По характеристикам теплоносителя бывает водяное и паровое отопление.
Водяное
Водяное отопление — самый распространённый вид теплоснабжающих систем. В систему входят:
- Отопительный котёл.
- Трубопроводы.
- Радиаторы.
- Насос циркуляционный.
- Датчики температуры.
- Термостаты.
Справка. Принцип работы максимально прост. Вода, которая проходит через котёл, подогревается до требуемых параметров, по трубам доставляется в нужное помещение. Через трубы и радиаторы излучается тепло, вода охлаждается и идёт обратно в котёл.
Преимущества:
- Вода — самый доступный и недорогой теплоноситель. Она поглощает в четыре тысячи раз больше тепла, чем воздух.
- Так как система замкнутая, объём воды после окончания монтажа и запуска не меняется.
- Есть возможность регулировать температуру на каждом радиаторе. Нет необходимости вентилировать помещение.
Недостатки:
Водопроводная неподготовленная вода агрессивна для металлических элементов, так как в её составе присутствуют соли и щелочи. Происходит коррозийный процесс, осаждается накипь, поэтому замедляется поток жидкости и снижается коэффициент теплоотдачи.
Однотрубная схема
Однотрубная схема предполагает совмещение подающего и обратного трубопроводов. Теплоноситель подается через специальный трубопровод с запорной арматурой. Предусматривается отдельный патрубок с вентилем для слива воды в канализацию.
После нагрева в котле теплоноситель, пройдя по стоякам и радиаторам и отдав им необходимое количество тепла, поступает в насос. Последний обеспечивает нагнетание потока, движущегося к котлу.
Бак мембранного типа, который включает однотрубная система, позволяет предотвратить возникновение аварийных ситуаций.
Такой бак может быть не только закрытым, но и открытым. Он устанавливается на верхнем (техническом) этаже здания.
Если бак закрытый, то и система отопления закрытая. Если же открытый, то и систему называют открытой.
Группа безопасности
Однотрубная система обязательно включает группу безопасности, состоящую из:
- воздухоотвода;
- предохранительного клапана;
- манометра и термометра, часто объединяемых в одном корпусе.
Такая группа позволит оперативно снизить избыточное давление в системе, предотвратив тем самым разрыв трубопровода и поломку оборудования.
Допустим монтаж приборов из группы безопасности отдельно друг от друга. Например, врезка предохранительного клапана осуществляется немного выше котла. Однако это не всегда оправдано с точки зрения затрат на монтаж системы отопления.
Радиаторы при такой схеме могут подключаться по-разному: диагонально, параллельно и т.д. Желательно предусмотреть терморегуляторы и краны Маевского на каждой батареи. В продаже можно найти модели радиаторов с заранее вмонтированными кранами.
Разводка труб в системе может быть горизонтальной и вертикальной. Оба типа разводки допускают подключение к бойлеру и системе теплого пола.
Для этого лишь следует предусмотреть специальный распределительный коллектор. позволяющий обеспечить поступление нагретого теплоносителя одновременно в радиаторы, бойлер и контур теплого пола.
Подбор диаметра труб отопления — Teplopraktik

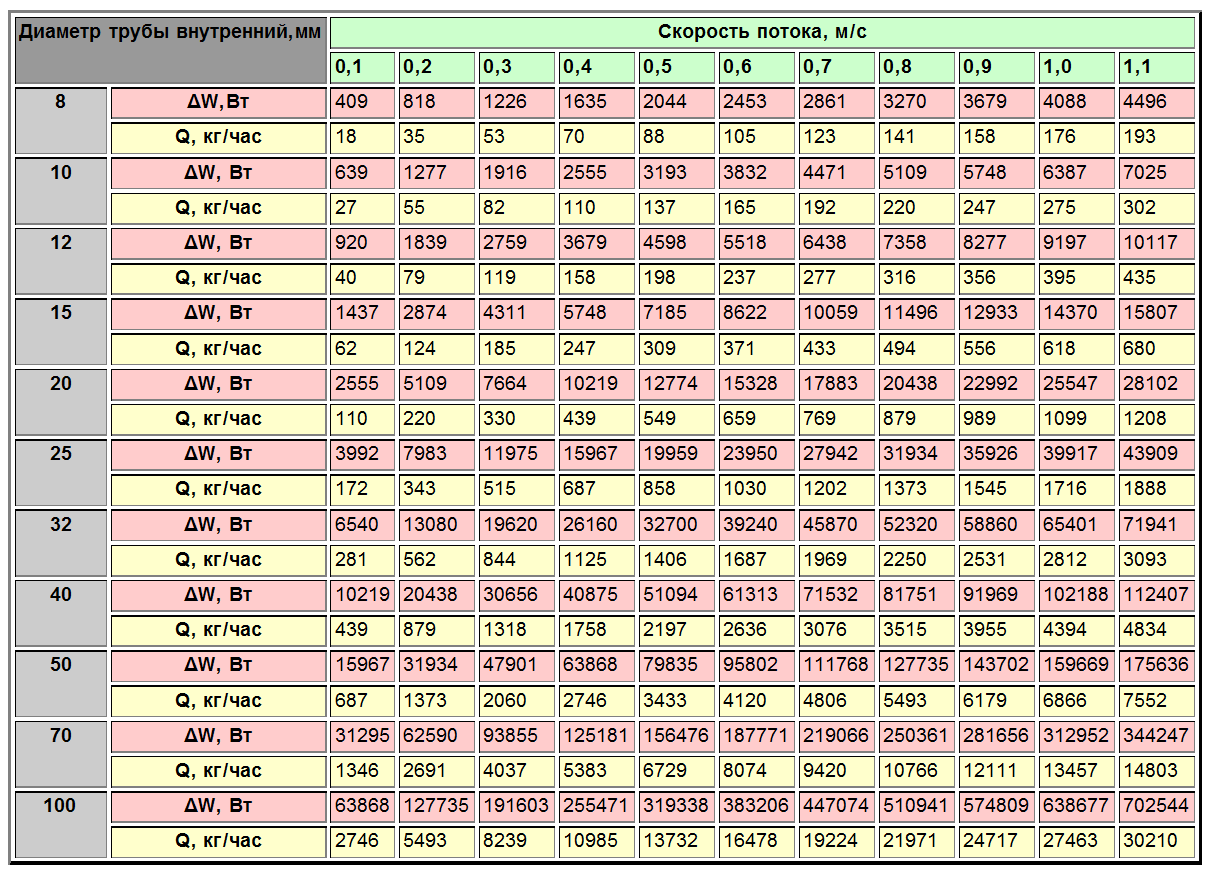

Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.
Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.
Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.
Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 40 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 30 | 30 | 1,25 дюйма (32мм), дюйм с четвертью) | 40 | 40 |
| 20 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 15 | 21 | 1 дюйм (25мм) | 32 | 32 |
| 12 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 10 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 8 | 16 | 3/4 дюйма (20мм) | 25 | 25 |
| 6 | 14 | 1/2 дюйма (15мм) | 20 | 20 |
| 5 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 4 | 11 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 10 | 3/8 дюйма (10мм) | 16 | 16 |
| 2 | 8 | 3/8 дюйма (10мм) | 16 | 16 |
| 1 | 6 | 3/8 дюйма (10мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 55 | 2 дюйма (50мм) | 63 | 63 |
| 40 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 30 | 43 | 2 дюйма (50мм), либо 1,5 дюйма (40мм) | 63 | 63 |
| 20 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 30 | 1,25 дюйма (32мм) | 40 | 40 |
| 12 | 27 | 1,25 дюйма (32мм) | 40 | 40 |
| 10 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 8 | 22 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 16 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 13 | 1/2 дюйма (15мм) | 20 | 20 |
| 2 | 11 | 1/2 дюйма (15мм) | 16 | 16 |
| 1 | 8 | 1/2 дюйма (15мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 30 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 20 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 34 | 1,5 дюйма (40мм) | 50 | 50 |
| 12 | 30 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 10 | 28 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 8 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 21 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 3 | 15 | 3/4 дюйма (20мм)) | 25 | 25 |
| 2 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 1 | 10 | 1/2 дюйма (15мм) | 20 | 20 |
Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.
Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.
Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.
В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.
teplopraktik.ru
Типы труб и их характеристики
Стальные
Долгое время стальные трубы являлись единственным возможным материалом для прокладки теплопроводов в частных домах. Этот фактор имеет свои плюсы и минусы. За долгое время была наработана почти совершенная технология проектирования и монтажа стальных труб – сварная и на соединительных муфтах.
Неоспоримым преимуществом данного материала считается высокая механическая прочность. Так же следует учесть низкую степень расширения при перепадах температур в системе отопления. Они способны выдерживать высокие температуры теплоносителя без существенных изменений геометрии. Поэтому их используют для прокладки протяженных тепловых магистралей.
Наряду с этим, недостатками стальных труб являются:
- Относительно высокая стоимость материала.
- Трудоемкость монтажа. Требует специальных навыков и инструментов.
- Коррозия поверхности.
В частном доме использование стальных труб будет оправданно, если есть необходимость применять большие диаметры – от 50 мм. Для большинства котлов отопления рекомендовано использовать стальные патрубки входа и выхода теплоносителя.
Пластиковые трубы и их разновидности
С освоением обработки полипропилена, трубы из этого материала стали пользоваться большой популярностью. Современная технология производства позволяет делать различные виды пластиковых труб, отличающихся физическими свойствами и структурой. Наиболее качественную продукцию производят европейские производители под брендами Aquatherm и Sanext, реализацией которой занимается ООО «Группа компаний Агпайп» (agpipe.ru). Полипропиленовые трубы этих производителей отвечают всем требованиям для монтажа системы отопления.
Полипропиленовые трубы без внутренней защитной оболочки
Используются для систем отопления крайне редко, поскольку имеют жесткие ограничения по температуре нагрева. При превышении этого параметра возможна деформация и разрывы в местах соединения.
Состыковка этих типов труб происходит методом пайки. С помощью специального устройства нагревается поверхность трубы и посредством переходников или муфт соединяется со всей магистралью.
Достоинства полипропиленовых труб:
- Малый удельный вес.
- Возможность делать трубопровод сложной конфигурации.
- Отсутствие отложения внутри известкового налета в процессе эксплуатации.
- Небольшая стоимость.
Недостатки:
- Небольшая максимальная температура теплоносителя – до 90°С при кратковременном воздействии. Рабочий режим – 70°С.
- Трудоемкость замены участков трубопровода при проведении ремонтных работ.
В основном, данный тип труб применяют для водоснабжения.
Металлопластиковые трубы
На сегодняшний день металлопластиковые трубы являются самыми популярными для прокладки систем отопления в частных домах. Они объединили в себе свойства стальных и полипропиленовых труб.
Они представляют собой многослойную структуру из полипропилена и алюминия. Слой алюминиевой фольги позволяет использовать их при стандартных температурах теплоносителя. Защитный слой полипропилена предохраняет алюминиевую оболочку от коррозии.
Монтаж производится с помощью специальных зажимных фитингов и не требует дополнительного оборудования.
Медные
Самый дорогие, но в тоже время – одни из самых долговечных элементов отопления. Медь по своим химическим свойствам практически полностью инертна к окислению. Трубы из нее имеют высокие прочностные параметры, большой срок эксплуатации.
Но главным отрицательным фактором является стоимость материала и необходимость использовать при монтаже дорогое специальное оборудование. Именно поэтому медные трубы не так распространены в системах отопления частных домов.
При выборе материала труб следует руководствоваться принципом – практичность и удобство. Самостоятельная разводка системы отопления оптимальна с использованием металлопластиковых труб. Но если позволяют средства и есть квалифицированный мастер – предпочтение отдается медным трубопроводам, которые прослужат десятилетия.
Виды радиаторов
Относительно того, какое отопления лучше для частного дома, отзывы владельцев довольно разнообразны, а вот что касается радиаторов, то многие отдают предпочтение алюминиевым моделям. Дело в том, что от материала зависит мощность батарей отопления. Они бывают биметаллическими, чугунными и алюминиевыми.
Одна секция биметаллического радиатора имеет стандартную мощность 100-180 Вт, чугунного – 120-160 Вт, а алюминиевого – 180-205 Вт.
При покупке радиаторов необходимо точно выяснить, из какого материала они сделаны, так как именно этот показатель требуется для правильного расчета мощности.
Единицы маркировки
При подборе комплектующих для отопления учитывается стандартная единица измерения для определения величины и маркировки. Основное значение, которое указывает размерность, определяется целым числом или дюймом. Пересчитать дюймы в стандартные для нас миллиметры легко из соотношения: 1 дюйм равен 25,4 мм.
Размер трубы рассчитывается с помощью нескольких показателей — возможная скорость тока жидкости и некоторая потеря давления на участке трубопровода в один метр. Расчет диаметра по показателям падения давления экономически целесообразен и состоит в том, чтобы определить балансовую стоимость между расходами по эксплуатации и капитальному обслуживанию.
Чем больше диаметр, тем выше показатели расходов, а для того, чтобы прокачать определенное количество воды, где имеется зауженный диаметр, потребуется затратить намного больше энергии на работу электрического насоса.
