Предназначение и технические характеристики диэлектрической отвертки

История изобретения

Потребность в подобном инструменте появилась с изобретением винтов, о которых упоминалось еще в XVI столетии. Сперва эти крепежные элементы откручивали ключами, потому что головка винта была 6-гранной. Винты не всегда вкручивались и выкручивались легко, поэтому в их головке делали паз, куда вставляли плоскую часть тупой стамески, позднее получившей свое современное название.

Принято считать, что отвертку изобрели в XVII в. В то время ее широко применяли при изготовлении оружия и точных механических изделий. Доказывает это наличие в пистолетах и мушкетах того столетия винтов с прямым шлицем. До Х. Х. в. не было других видов шлицев. Эволюция инструмента произошла, когда с канадским коммивояжером Петером Робертсоном произошел мелкий несчастный случай: при закручивании винта рабочая часть инструмента выскользнула из прямого паза и поранила ему руку. В итоге он придумал конструкцию шляпки винта не со сквозным шлицом, а с квадратным углублением в центре.

Ноу-хау получило название «робертсоновкий винт», а для закручивания таких винтов требовался инструмент с измененной формой рабочей части. Благодаря нововведению обеспечивалось:

• лучшее центрирование;
• безопасность вкручивания;
• увеличение усилия.

Новый крепеж стал использоваться в машиностроении, в частности, на .

Запатентовал изобретение американец Генри Филлипс. Винты с крестовым шлицом в 1940-е годы использовались в производстве самолетов-бомбардировщиков.

С развитием конструкций крепежа и сфер его применения разрабатывались и новые конструкции фигурных отверток, каждая из которых соответствует определенной форме шлица. Есть более 10 разновидностей инструмента.

Как и чем чистить?

Серебро без труда можно почистить самостоятельно, с помощью специальных средств, которые продаются в магазине бытовой химии. Но если украшение с дорогостоящими камнями, тогда лучше отнести его в ювелирную мастерскую, чтобы случайно не испортить.

Порча или сглаз

По мнению магов, безразличное отношение к окружающему миру, недомогание, отсутствие аппетита, раздражение говорит о том, что человек находится под влиянием темной силы. Воздействие черной магии можно определить по серебряному украшению:

• Кольцо. Говорит о больших неудачах на любовном фронте. У девушки это означает венец безбрачия, у мужчины — приворот.
• Сережки. Свидетельствует о сглазе.
• Цепочка. Наведение порчи.
• Крестик. Сильное проклятие, иногда даже «на смерть».
• Посуда. Наличие в доме нечистой силы, возможно, была сделана порча-подклад.

Таким образом, потемневшее серебро как бы подсказывает, что приняло на себя негативный удар и защитило своего владельца от злых чар.

Отвертка-зубило

Если вы когда-нибудь использовали отвертку как зубило, то знаете насколько это может быть травмоопасно. Специальная линейка от Wera серия 900, делает этот процесс намного безопаснее и комфортнее.

Ударная шапочка и вал, который проходит сквозь ручку, препятствуют срыву и излому лезвия.

Таким изделиями можно не боясь:

завинчивать

выдалбливать

отжимать и освобождать зажатые винты и гвозди

Фактически это мини стамеска со всеми преимуществами отвертки.

Среди ударных отверток есть модели с квадратной крышкой.

Туда вставляется ключ и придается усилие за счет дополнительного рычага.

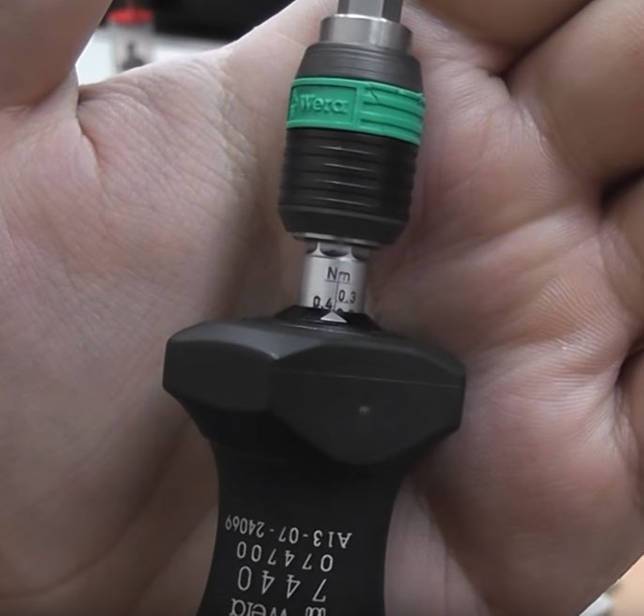

Динамометрическая отвертка Wera

Рассмотрим динамометрическую отвертку wera предназначенную для закручивания винтов и контактов с моментом от 0,3 до 1,2Нм. В основном это небольшие клеммники. Биты в комплекте при покупке не идут. Поэтому либо пользуйтесь теми что у вас уже есть, либо докупайте отдельно.

Имеет быстрозажимной патрон для облегченной фиксации бит. Настройка момента производится в средней части отвертки.

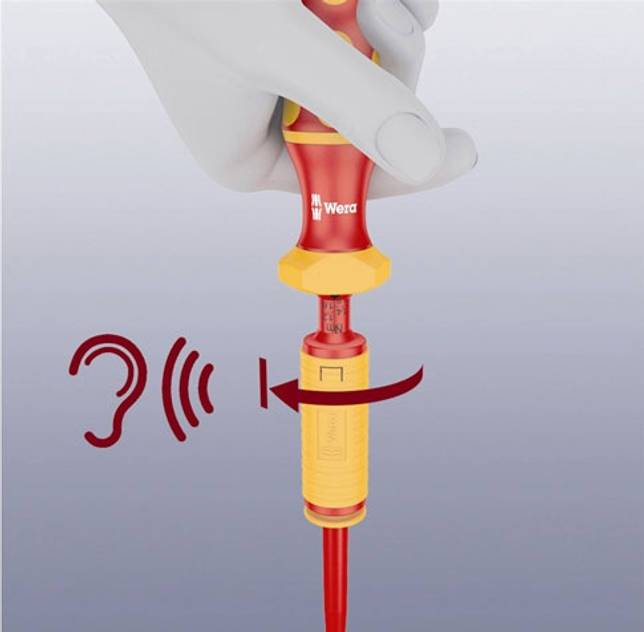

Отжимаете верхний элемент ручки вниз и поворачивая ее вокруг своей оси, выставляете нужный вам момент. Он определяется цифрой, которая должна появиться сразу на границе окончания ручки, напротив треугольной риски.

Окончание момента затяжки характеризуется щелчком. Он свидетельствует, что винт или клемма затянуты с выставленным по шкале моментом и дотягивать его более не нужно.

Для тех у кого рука проскальзывает при затяжке контактов есть отвертки пистолетной формы.Они в основном применяются для моментов от 3,0Нм и выше. Если 2,5Нм простой человек еще способен затянуть не особо упираясь, то для затягивания контактов выше 3,5Нм нужно прикладывать очень большие усилия.

Главный плюс и отличие Wera от большинства других подобных отверток — не нужно в комплекте иметь специальный установочный инструмент для выставления нужного момента усилия. Все это уже реализовано в самой отвертке.

В противном случае точность момента уже не гарантируется.

Цена на динамометрические отвертки Wera начинается от 8000 рублей только за саму ручку. Дорого это или нет? Решайте сами.

Представьте что вы делаете монтаж щитка на заказ. И в процессе подтяжки контактов у вас хрустнул или треснул 3-х фазный дифавтомат стоимостью десять тысяч? Единственный способ доказать заказчику и магазину свою «невиновность» и не попасть на серьезные деньги — это наличие динамометрической отвертки и ее правильное использование.

Ознакомиться с текущими цена и подобрать себе подходящую отвертку можно здесь.

Это интересно: Двухуровневые натяжные потолки в интерьере спальни

ОСНОВНЫЕ РАЗМЕРЫ

1. ОСНОВНЫЕ РАЗМЕРЫ

1.1. Диэлектрические отвертки должны изготовляться:

1 – для винтов и шурупов с прямым шлицем;

2 – для винтов и шурупов с крестообразным шлицем.

1.2. Основные размеры диэлектрических отверток исполнения 1 и 2 должны соответствовать указанным на чертеже и в таблице.Примечания:

1. Чертеж не определяет конструкцию отверток.

2. Изоляция стержня должна перекрываться рукояткой на длину не менее 5 мм.

Обозначение отверток, исполнение	При-меняе-мость	Размер лопатки по ГОСТ 24437-80	Номер крестообразной части по ГОСТ 10754-80	Номинальный диаметр резьбы винта, шурупа			, не менее
1	2					не менее
7810-0455	–		0,32,0	–	1,2; 1,4	180	100	15	2,0	–
7810-0456	–		0,42,5		1,6
7810-1004	7810-1021		0,53,5	2,0			18	3,0	3,0
7810-0431	7810-1022					200		22	4,0	–
7810-1005	–		0,64,0	–	2,5	180		25	4,5
7810-0432	–					200
7810-0433	–					250
7810-0434	7810-1023		0,85,5	1	3,0; 3,5	200			5,04,5*	4,04,5*
7810-0435	7810-1024					250
7810-0475	7810-1025					280	115
7810-0436	7810-1201					320
7810-0437	–		1,06,5	–	4,0	200	100	30	6,0	–
7810-0439	–					250
7810-0458	–					280
7810-0442	–					320	115
7810-0444	7810-1202		1,28,0	2	5,0	200	100	32	7,0	6,0
7810-0446	7810-1203					250
7810-1009	7810-1204					280
7810-1011	7810-1205					300	110
7810-0448	7810-1206					320	115
7810-0451	7810-1207		1,610,0	3	6,0	250	100	32	8,0	8,0
7810-1012	7810-1208					280
7810-1013	7810-1209					300	110
7810-0435	7810-1211					320	115
7810-1014	7810-1212		2,013,0	4	8,0	320	115	36	10,0	10,0
7810-0450	7810-1213					360
7810-0461	–		2,516,0	–	10,0	320
7810-1015	–					360

_______________* Размеры изготовляются по заказу потребителя.Примечание. Допускается изготовление отверток с диаметром стержня , равным ширине лезвия лопатки.Пример условного обозначения отвертки исполнения 1, длиной 250 мм с лопаткой типа 3 исполнения В с размерами 0,85,5 мм по ГОСТ 24437-80, с хромовым покрытием толщиной 1 мм с подслоем никеля толщиной 12 мкм:

Отвертка 7810-0435 3В Н12Х1 ГОСТ 21010-75

То же, исполнения 2, длиной 180 мм с крестообразной рабочей частью номер 1 по ГОСТ 10754-80 с хромовым покрытием толщиной 1 мкм с подслоем никеля толщиной 12 мкм:

Отвертка 7810-1022 Н12Х1 ГОСТ 21010-75.

Разд.1. (Измененная редакция, Изм. N 3).

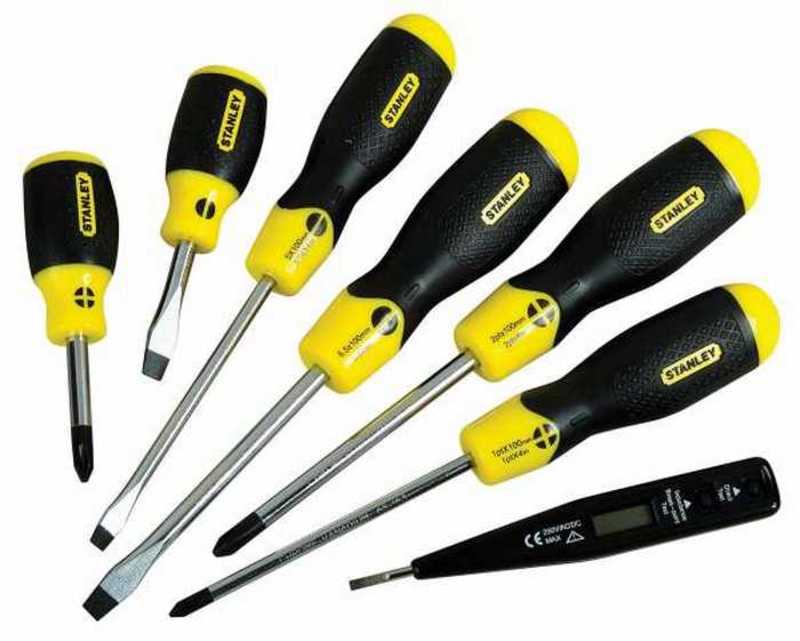

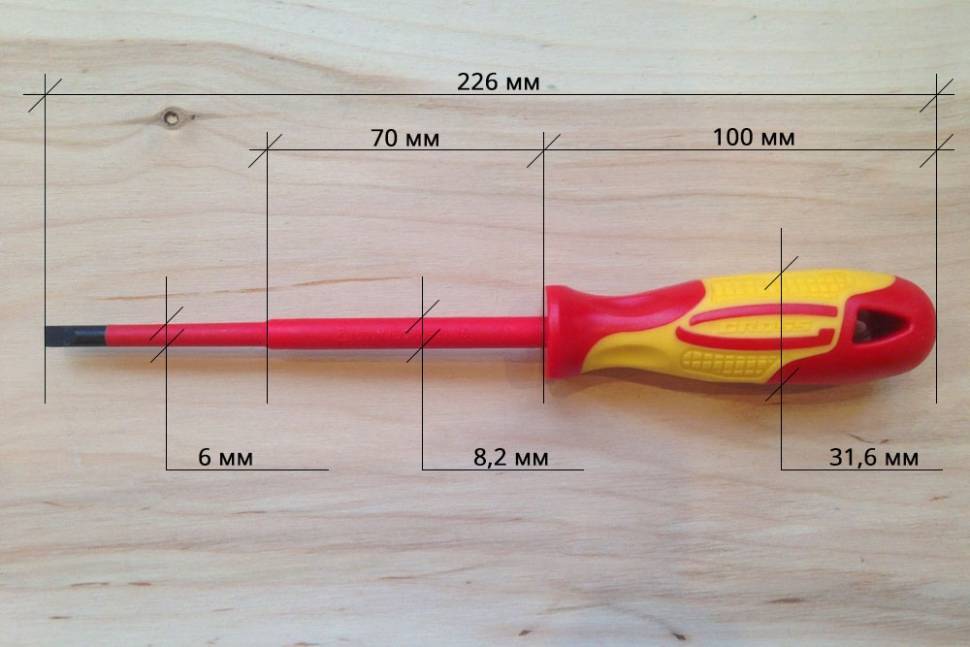

Габариты отвёрток

Основные габариты отвёрток приведены на фотографиях ниже.

В зависимости от типа наконечника отвёртки немного отличаются в размерах. Крестовая короче — 213. Но у неё массивнее рукоятка — 109 мм в длину и почти 35 мм в толщину.

Шлицевая отвёртка, наоборот, длиннее — 226 мм , но тоньше — 32 мм в самой толстой части рукоятки.

Сами рукоятки имеют сложные профили с утолщением к центральной части, куда приходится основная площадь контакта с ладонью.

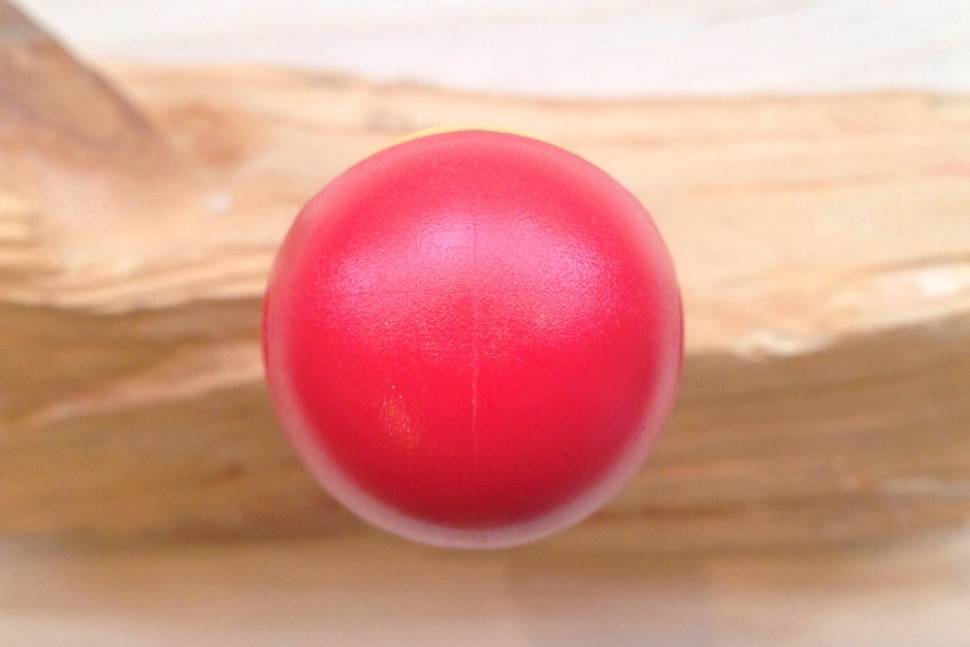

В основе поперечного сечения — круг. С точки зрения эргономики хвата он уступает треугольнику и шестиугольнику. Но в диэлектрическом инструменте круг вполне оправдан — затягивать “насмерть” крепеж им не приходится. Хотя иногда случается, что в зоне плохого контакта винты спекаются с проводкой.

Но не будем придираться к нашим отвёрткам Gross. Ведь производитель для компенсации круглого профиля добавил на рукоятки по две плоских грани. А в зоне контакта с пальцами предусмотрел четыре выемки.

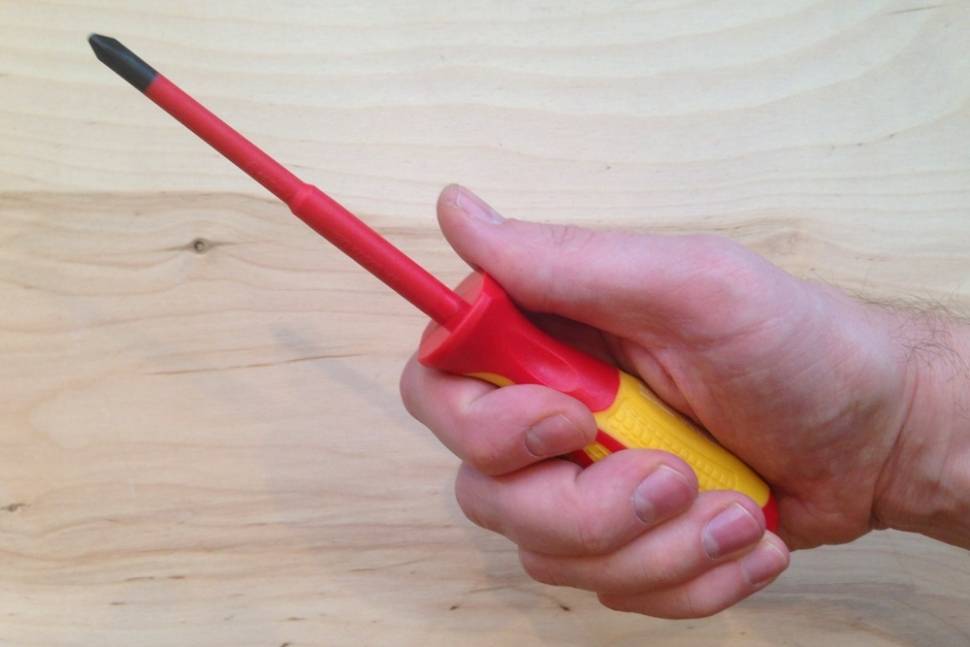

От такого плоскостно-выемкового тюнинга рукоятки обрели комфортную хваткость.

Критерии выбора

Начнем со стержня, занимающего практически половину всей площади прибора

Конечно, он не является главной ее частью, но при выборе на него так же стоит обратить внимание

Формы стержней:

• квадратная,
• круглая,
• шестигранная.

Но все зависит не столько от формы, сколько от твердости этой составляющей. По стандартам ГОСТ она должна быть от сорока семи до пятидесяти двух HRC.

HRC — показатель твердости. При таких данных стержень сохраняет прочность при внутренней вязкости, это помогает предотвратить его разрушение в случае усиленной работы.

От прочности стержня зависит все. Если показатель опущен ниже заданной нормы, то во время работы эта часть отвертки согнется. Если выше, то она может просто лопнуть. Именно поэтому нужно обязательно смотреть на показатель прочности во время выбора инструмента, ведь не многие производители следуют стандартам ГОСТ.

Правильный и наиболее качественный материал для изготовления стержней — хромованадиевая сталь, а для профилактики образования коррозии эту часть покрывают специальным защитным оцинкованным слоем.

Длина стержня также играет немаловажную роль. Длинный подходит для работы в труднодоступных местах, а вот с помощью короткого стержня можно выкрутить детали, которые очень крепко закручены в отверстие. Это происходит из-за того, что длина прибора мала — во время работы развивается более сильное надавливание на торец.

Наконечник — самая главная часть отвертки, ведь именно с помощью нее выполняется вся работа. Выше уже говорилось, какие виды наконечников бывают. Настало время понять, из какого материала должна быть изготовлена эта часть инструмента. Так же, как и от прочности стержня, от крепости наконечника зависит вся выполняемая работа. Грани могут стираться во время эксплуатации, особенно если элемент был неправильно подобран к шлицу.

Самые качественные материалы, используемые во время производства наконечников, это:

• молибденовые стали,
• хромованадиевые сплавы.

Многие производители оснащают отвертки магнитными наконечниками, что тоже очень удобно, ведь такой может спокойно удержать небольшие детали. Во время работы с маленькими саморезами — это спасение.

Дистанционная подготовка и тестирование по электробезопасности

1. Основные требования по организации безопасной эксплуатации электроустановок.

2. Электробезопасность в действующих электроустановках до 1000 Вольт.

3. Производство отдельных видов работ.

4. Правила использования защитных средств, применяемых в электроустановках.

• 4.1 Общие положения.
• 4.2 Общие правила пользования защитными средствами.
• 4.3 Требования к отдельным видам защитных средств и правила пользования ими.
• 4.3.1 Диэлектрические перчатки.
• 4.3.2 Диэлектрические боты и галоши.
• 4.3.3 Диэлектрические коврики.
• 4.3.4 Инструмент с изолированными рукоятками.
• 4.3.5 Указатели напряжения до 500 Вольт, работающие по принципу протекания активного тока.
• 4.3.6 Переносные заземления.
• 4.3.7 Предупредительные плакаты.
• 4.3.8 Защитные очки.
• 4.3.9 Предохранительные пояса, монтерские когти, страхующие канаты и лестницы.

Инструмент с изолированными рукоятками

Инструмент с изолированными рукоятками допускается применять в электроустановках напряжением до 1000 Вольт. Рукоятки инструмента должны иметь покрытие из влагостойкого нехрупкого изоляционного материала. Все изолирующие части инструмента должны иметь гладкую поверхность, не иметь трещин, изломов, и заусениц. Изоляционное покрытие рукояток должно плотно прилегать к металлическим частям инструмента и полностью изолировать ту его часть, которая во время работы находится в руке работающего. Изолированные рукоятки должны снабжаться упорами и иметь длину не менее 10 см. У отверток должна быть изолирована не только рукоятка, но и металлический стержень на всей его длине вплоть до рабочего острия. При работах инструментом с изолированными рукоятками на токоведущих частях, находящихся под напряжением, работающий должен иметь на ногах диэлектрические галоши или стоять на изолирующем основании, кроме того, он должен быть в головном уборе с опущенными и застегнутыми рукавами одежды. Диэлектрические перчатки при этом не требуются.

Инструмент ручной изолирующий Ручной изолирующий инструмент (отвертки, пассатижи, плоскогубцы, круглогубцы, кусачки, ключи гаечные, ножи монтерские и т.п.) применяется в электроустановках до 1000 В в качестве основного электрозащитного средства. Инструмент может быть двух видов:

• инструмент, полностью изготовленный из проводящего материала и покрытый электроизоляционным материалом целиком или частично;
• инструмент, изготовленный полностью из электроизоляционного материала и имеющий, при необходимости, металлические вставки.

Разрешается применять инструмент, изготовленный в соответствии с государственным стандартом, с однослойной и многослойной разноцветной изоляцией. Изолирующее покрытие должно быть неснимаемым и выполнено из прочного, нехрупкого, влагостойкого и маслобензостойкого негорючего изоляционного материала. Каждый слой многослойного изоляционного покрытия должен иметь свою окраску. Изоляция стержней отверток должна оканчиваться на расстоянии не более 10 мм от конца жала отвертки. У пассатижей, плоскогубцев, кусачек и т.п., длина ручек которых менее 400 мм, изолирующее покрытие должно иметь упор высотой не менее 10 мм на левой и правой частях рукояток и 5 мм на верхней и нижней частях рукояток, лежащих на плоскости. Если инструмент не имеет четкой неподвижной оси, упор высотой 5 мм должен находиться на внутренней части рукояток инструмента. У монтерских ножей минимальная длина изолирующих ручек должна составлять 100 мм. На ручке должен находиться упор со стороны рабочей части высотой не менее 5 мм, при этом минимальная длина изолирующего покрытия между крайней точкой упора и неизолированной частью инструмента по всей рукоятке должна составлять 12 мм, а длина неизолированного лезвия ножа не должна превышать 65 мм.

Правила пользования

Перед каждым применением инструмент должен быть осмотрен. Изолирующие покрытия не должны иметь дефектов, которые приводят к ухудшению внешнего вида и снижению механической и электрической прочности. При хранении и транспортировании инструмент должен быть предохранен от увлажнения и загрязнения.

Контрольные вопросы:

1. Что работающий должен иметь при работах инструментом с изолированными рукоятками на токоведущих частях, находящихся под напряжением?
2. Каким должно быть изолирующее покрытие инструмента?
3. До какого напряжения разрешается использование инструмента с изолированными рукоятками?

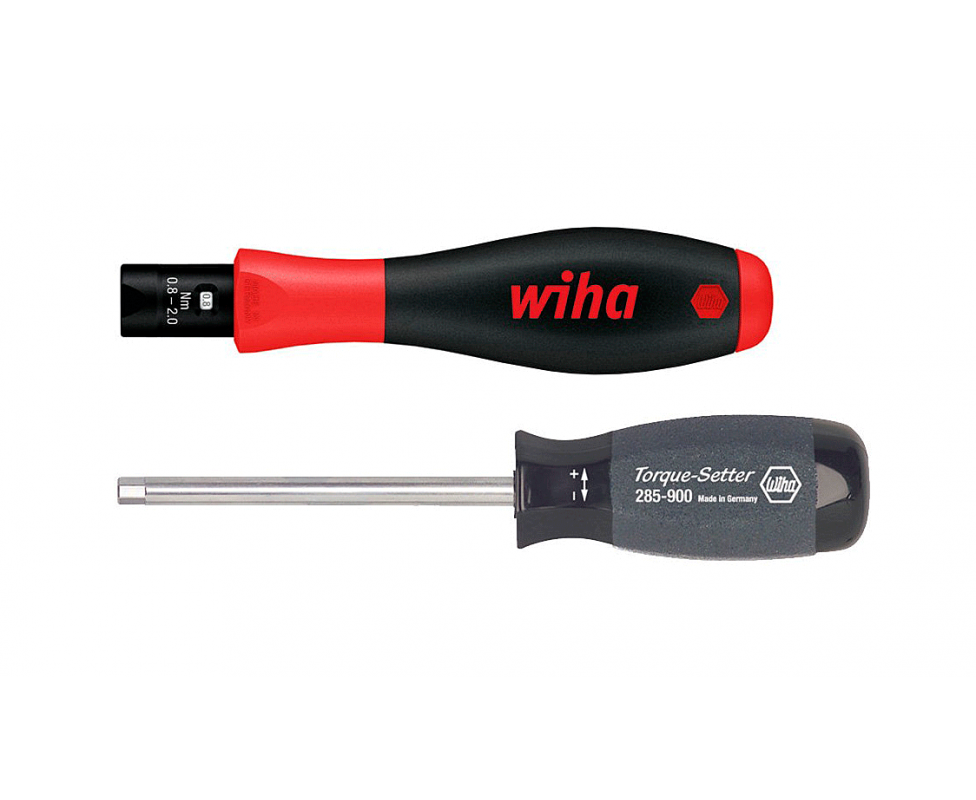

Устройство и виды динамометрических отверток

Прежде, чем говорить об устройстве отвертки, необходимо сказать о классификации динамометрического инструмента. На сегодняшний день существует три основных класса инструмента:

• Механический;
• Гидравлический;
• С электронной индикацией.

В механическом инструменте измерение и индикация момента силы производится с помощью механических устройств и шкал. В гидравлических (которые сегодня находят ограниченное применение) используется специальный жидкостный динамометр, измеряющий усилие по объему выдавленной жидкости. В электронном инструменте установлен модуль измерения момента силы и цифровой индикатор — это наиболее современный, но одновременно и дорогой инструмент.

Нужно отметить, что механический динамометрический инструмент часто называют предельным или «щелчковым»: такой инструмент позволяет установить предельное значение момента силы, при достижении которого происходит щелчок с одновременным прекращением передачи усилия.

Что касается отверток, то на сегодняшний день наибольшее распространение получили механические динамометрические отвертки — они наиболее просты в устройстве, надежны и обеспечивают достаточную для большинства работ точность установки усилия затяжки (погрешность лежит в пределах ±4–8%, но чаще встречается инструмент с погрешностью ±6%).

Типичная механическая динамометрическая отвертка состоит из нескольких основных частей:

• Динамометр (обычно пружинный — усилие измеряется по степени сжатия пружины, также встречаются рычажные и торсионные динамометры — в первых усилие измеряется по степени отклонения упругого рычага, во вторых — по степени скручивания жесткого стержня);
• Проскальзывающая муфта — узел, прекращающий передачу крутящего момента от отвертки к винту или болту при достижении установленного усилия затяжки;
• Механизм регулировки крутящего момент — обычно совмещен с муфтой, установка максимального крутящего момента производится с помощью кольца или конуса на корпусе отвертки. Часто отвертки оборудованы фиксатором, который предотвращает самопроизвольное изменение момента, обычно для установки силы затяжки фиксатор необходимо освободить, после установки момента — вернуть в исходное положение;
• Узел установки сменных бит — патрон (кулачковый, цанговый) или магнитная головка;
• Корпус — современные отвертки выполнены из ударопрочного пластика, имеющего антискользящее покрытие, также встречаются металлические отвертки.

Механическая динамометрическая отвертка включает в себя большое количество видов инструмента, который отличается по назначению и способу установки максимального момента силы.

По назначению:

• Динамометрические отвертки с установочной шкалой — такой инструмент оборудован шкалой, с помощью которой производится установка предельного усилия затяжки резьбового соединения, однако действующее значение момента силы не измеряется и не отображается;
• Динамометрические отвертки с измерительной шкалой — этот инструмент оборудован динамометром и шкалой (обычно часового типа), которая отображает действующее значение крутящего момента, что позволяет измерять степень затяжки уже закрученных резьбовых соединений (и, конечно же, производить затяжку новых соединений).

По способу установки предельного крутящего момента:

• С заранее установленным моментом силы — такие отвертки используются в производстве, они имеют одно или несколько фиксированных значений момента силы и не требуют настройки перед каждым использованием;
• Без шкалы — отвертки этого типа не оборудованы шкалой, а установка предельного крутящего момента производится с помощью специального механизма — торсиометра;
• С установочной шкалой — наиболее распространенный тип динамометрических отверток, они позволяют устанавливать крутящий момент по имеющейся шкале.

На сегодняшний день наибольшее распространение получили механические динамометрические отвертки с установочной шкалой, они широко используются и в промышленности, и в сфере ремонта автомобилей, и в быту. Такие отвертки чаще всего продаются в наборе с большим количеством сменных бит, адаптеров и других аксессуаров, что делает их по-настоящему универсальным инструментом, который редко остается без дела.

Часто задаваемые вопросы

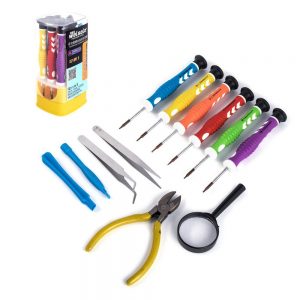

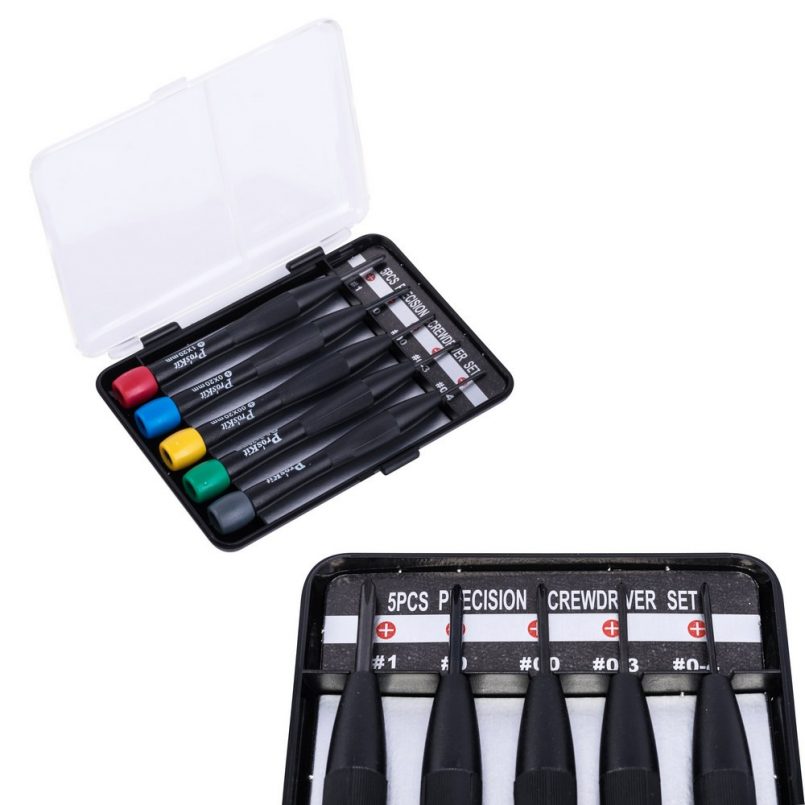

Какой инструмент лучше для работы с комплектующими компьютера?

Для работы с электроникой предпочтительнее выбирать модели с малым числом оборотов, низкой мощностью и небольшим размером, которые оснащены настройкой крутящего момента. Оснастку лучше подбирать на соответствующих ресурсах для исключения вероятности повреждения хрупких деталей неподходящей насадкой.

Что лучше выбрать – шуруповёрт или аккумуляторную отвёртку?

Отвёртка уступает шуруповёрту в мощности и способности просверливать отверстия, но удобнее для мелких работ по сборке и демонтажу мебели и конструкций из мягких материалов. Она бережней взаимодействует с мелкими крепежами, не срывая резьбу и не разрушая целостность конструкции, а также доступнее по стоимости.

Стоит ли покупать дешёвые модели отвёрток?

Слишком бюджетные модели зачастую не обладают выдающимися показателями качества работы и комплектующих, а также имеют недолгий срок службы. Лучше отдавать предпочтение проверенным изделиям от известных фирм.

Какой тип аккумулятора предпочтительнее?

Литий-ионные источники питания неизменно лидируют среди разновидностей аккумуляторов. Они отличаются длительным сроком эксплуатации, компактным размером и сохранением заряда в состоянии простоя.

Какие дополнительные функции важно учитывать при выборе инструмента?

Муфта настройки крутящего момента позволяет оптимизировать точность выполняемой работы и сэкономить заряд аккумулятора, магнитный держатель помогает комфортно использовать устройство под наклоном. Световые индикаторы перегрузки, направления и заряда повышают удобство работы с отвёрткой.

Как выбрать хорошую аккумуляторную отвертку: какие характеристики важны, на что еще смотреть перед покупкой, обзор 7 самых популярных моделей, их плюсы и минусы
Как выбрать лучший аккумуляторный шуруповёрт из недорогих вариантов: важные параметры подбора, на что еще обратить внимание, обзор 5 популярных моделей бюджетного класса, их плюсы и минусы
Как выбрать лучшую аккумуляторную дрель-шуруповерт Bosch: важные характеристики, основные критерии подбора, обзор популярных моделей, их плюсы и минусы
Как выбрать оптимальный сетевой шуруповерт: их виды, на какие характеристики обращать внимание при подборе, обзор и сравнение 8 самых популярных ударных, дрелей, ленточных и классических моделей, их плюсы и минусы

Основные и дополнительные электрозащитные средства

Классификация электрозащитных средств подразумевает деление их на основные и дополнительные.

К основным электрозащитным средствам относятся такие, которые обеспечивают высокую степень защиты от действия электричества и позволяют дотрагиваться и выполнять работы с частями, находящимися под напряжением. Отсюда следует, какие изолирующие защитные средства относятся к дополнительным: их используют лишь в совокупности с первой категорией, так как они не могут обеспечивать длительную и полную защиту от действия электротока.

В зависимости от порога напряжения, которое может быть в электроустановке, обе категории делят на 2 раздела.

Отвертки изолированные-диэлектрические до 1000В — советы как выбрать лучшего производителя

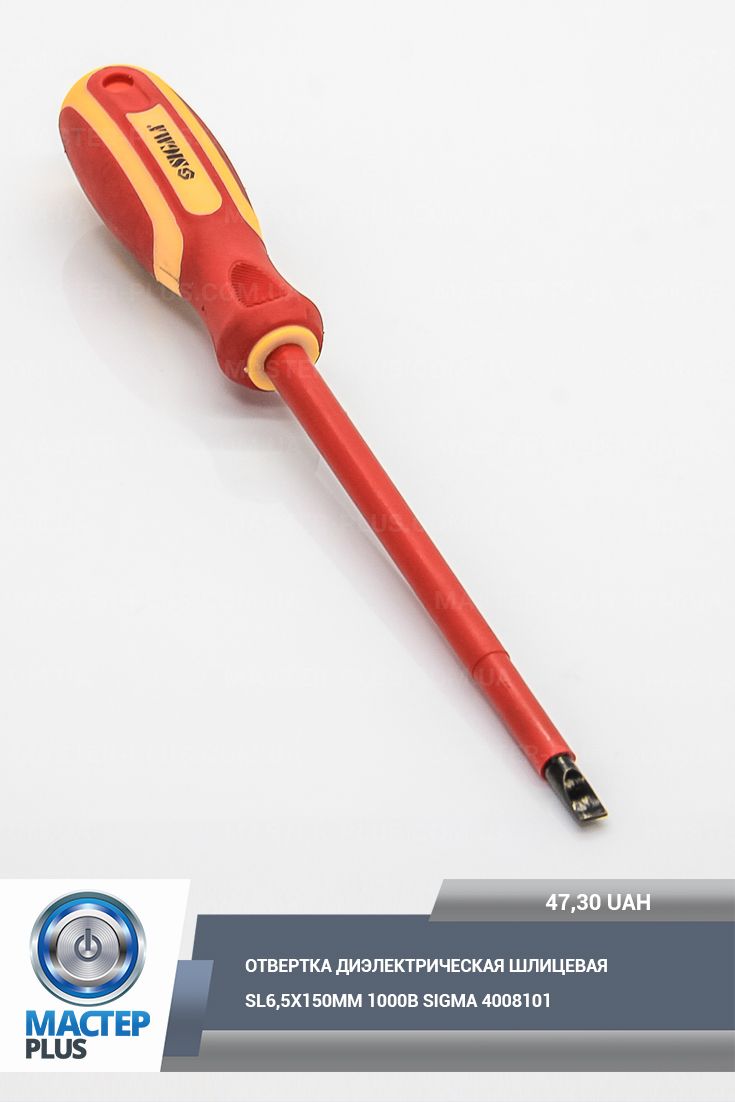

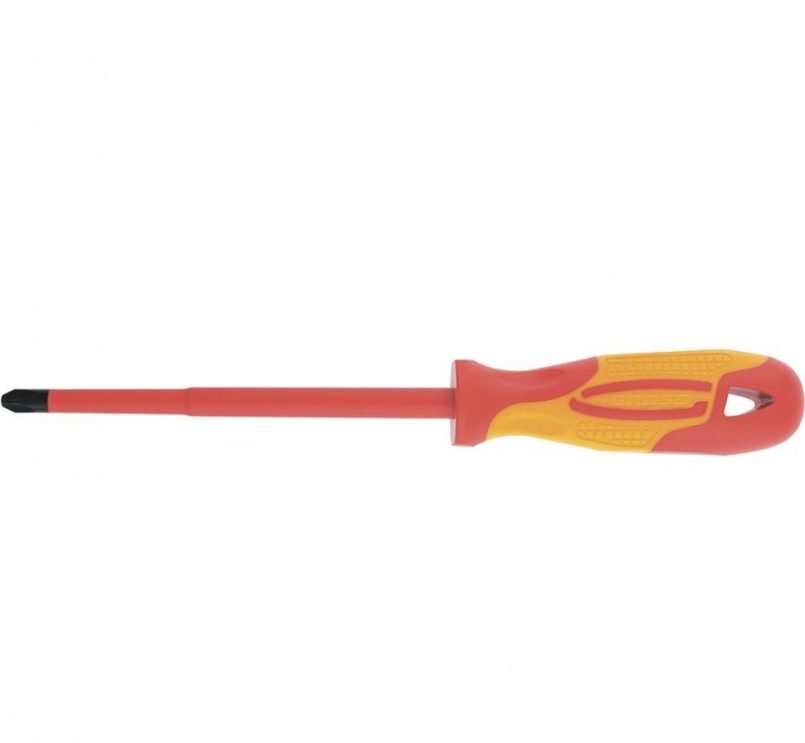

Диэлектрические отвертки представляют собой особый инструмент, позволяющий работать с находящимися под напряжением объектами. Речь, прежде всего, идет о крепежных элементах в электрических приборах. Отвертки отличаются друг от друга внешне и функционально.

Чтобы ответить на вопрос о том, как правильно выбрать диэлектрические отвертки, необходимо рассмотреть их характеристики, а также разобраться в разновидностях подобного инструмента.

Краткое содержимое статьи:

Технические характеристики и предназначение

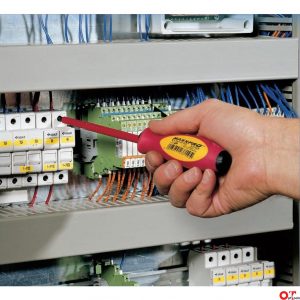

Основная задача диэлектрических отверток – обезопасить работника, который имеет дело с силовым оборудованием и электрическими сетями.

Инструмент позволяет вести работу в условиях, когда напряжение сети не превышает 1000 В. Если напряжение выше, понадобится инструмент иного класса.

Отвертки диэлектрического типа справляются с крестообразными и плоскими шлицами, однако есть и другие шлицы и, соответственно, инструмент для работы с ними.

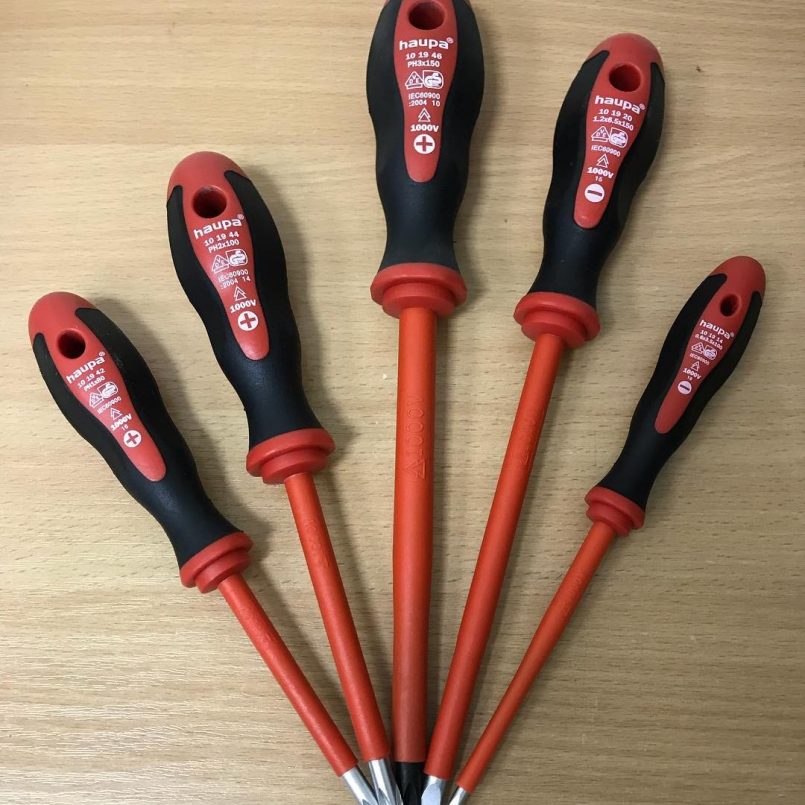

О качественной отвертке будет говорить маркировка, нанесенная на ручку или сам стержень. Там обязательно должно быть указано напряжение (например, «1000V»). Подробнее о маркировке еще будет сказано.

Размеры

• PZ1 (PZ – это крестовой шлиц с дополнительными направляющими);
• PZ2;
• плоскошлицевые модели на 3 мм и 5,5 мм.

С помощью отверток указанного размера можно смело браться за разбор домашних электрических приборов.

Более сложное (силовое) оборудование может потребовать иной инструмент. В этом случае, разумнее приобретать набор со всевозможными съемными битами.

Ручка и стержень

Ручку диэлектрической отвертки можно назвать самым важным элементом, поскольку именно она отвечает за безопасность работника.

Свойства ручки должны гарантировать отсутствие «пробития» при соприкосновении стержня с деталями, находящимися под напряжением.

В качестве материала обычно используется пластик, но поверхность рукояти должна быть также обработана специальным веществом – полиформальдегидом.

• повышенная износостойкость и влагостойкость;
• устойчивость к механическим повреждениям;
• стойкость к растворителям и щелочам;
• полная непроводимость электрического тока.

Стержень также должен обладать свойствами диэлектрика. Если внимательно изучить фото диэлектрических отверток, то станет понятно, что основная масса стержней инструмента имеет цилиндрическую (стандартную) форму.

Но встречаются и граненые модели. Защитный слой также выполняется при помощи полиформальдегида, не покрывается им только жало отвертки.

Разновидности

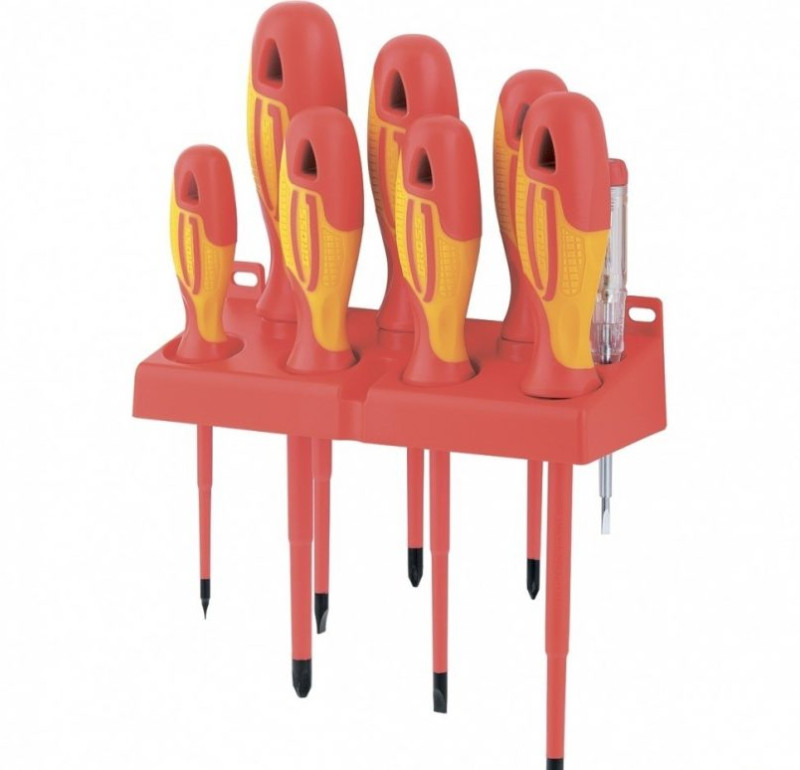

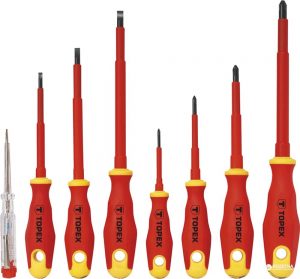

Чтобы точно ответить на вопрос о том, какие есть виды отверток, нужно понять, что чисто внешне диэлектрические отвертки практически не отличить от обычных.

Разница состоит в защитном слое, о чем уже говорилось. Изделия могут иметь монолитный стержень или оснащаться посадочным местом под биты разных размеров.

Чаще всего используются плоские и крестовый модели, но иногда электрику может понадобиться шестигранная форма или «звездочка».

Диэлектрические отвертки используются и не по прямому назначению – для сборки мебели, прикручивания/откручивания шурупов и т. д.

Какого бы вида отвертка не была, перед работой по прямому назначению необходимо произвести ее осмотр на предмет повреждений защитного слоя.

Маркировка

Маркировка подтверждает безопасность изделия (например, отметка «1000V»), содержит товарный знак производителя, указание на длину, номер шлица и т. д. Таковы требования ГОСТа.

Стоит отметить, что в маркировке должно быть указание и на толщину наконечника, если он имеет форму лопатки.

Нюансы выбора

• удобство использования;
• надежность (маркировка указывает допустимое напряжение сети);
• целостность защитного слоя;
• крепкая посадка стержня в рукоятке (не должно быть люфта).

Единственный минус у обеих марок (пожалуй, у всех диэлектрических отверток) – по торцу их рукояти нельзя стучать. Нарушение защитного слоя сделает дальнейшую эксплуатацию небезопасной.

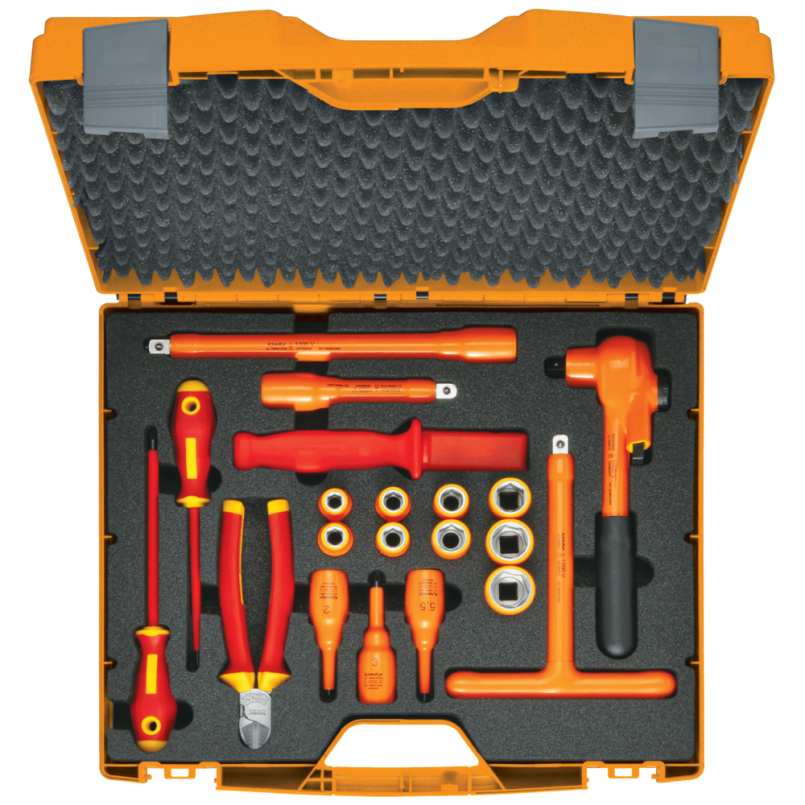

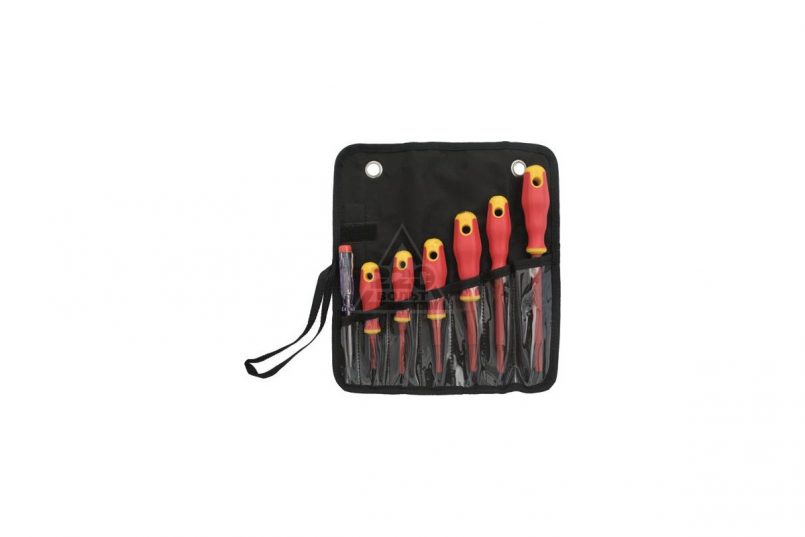

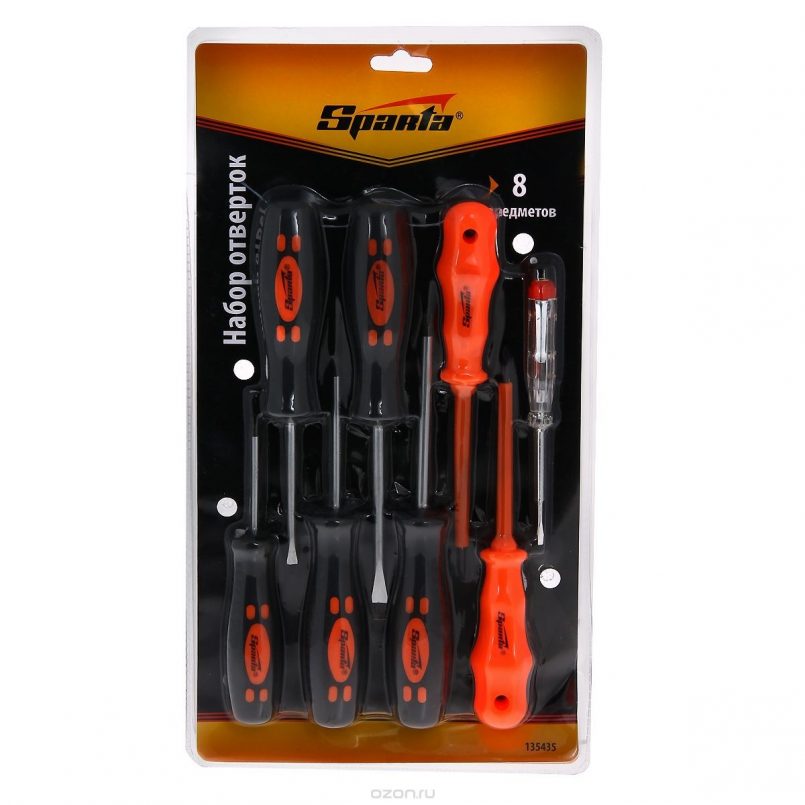

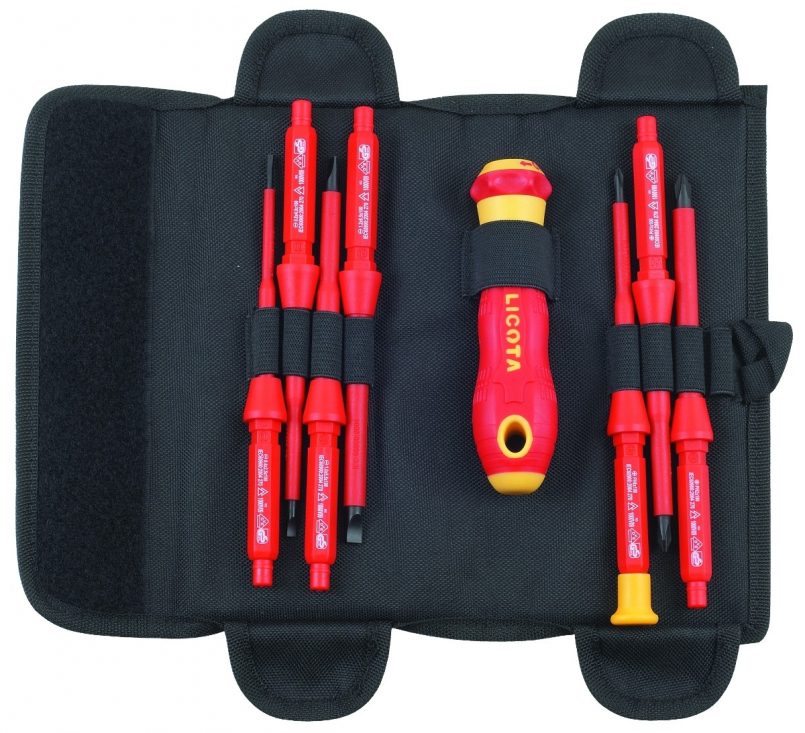

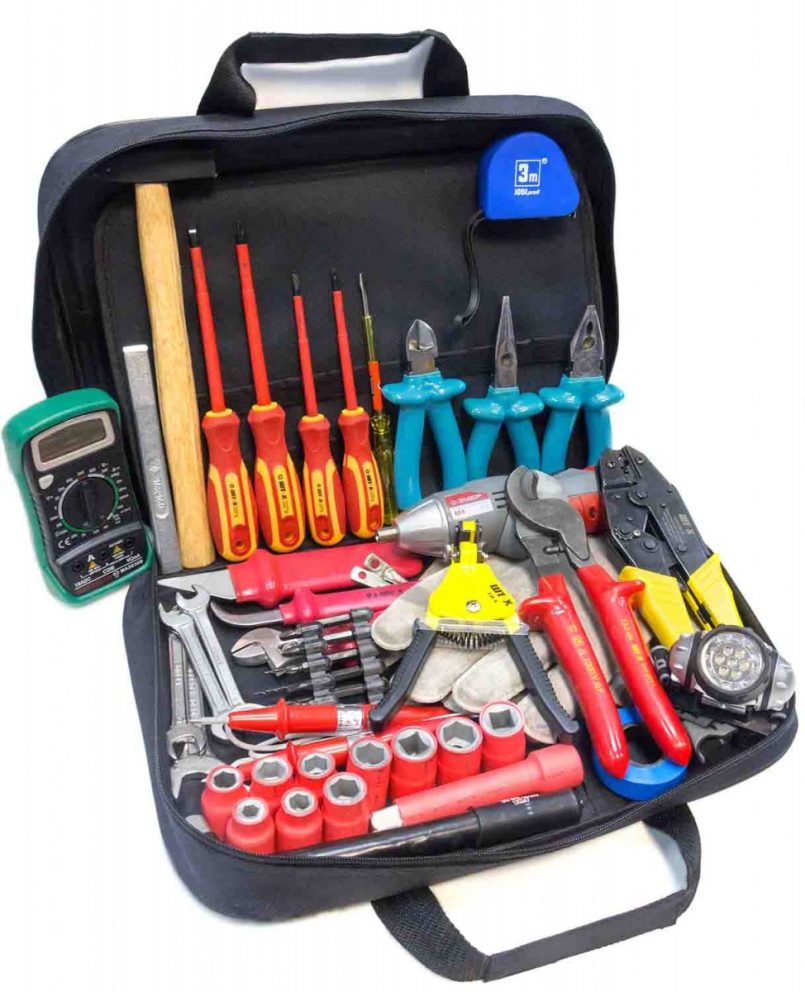

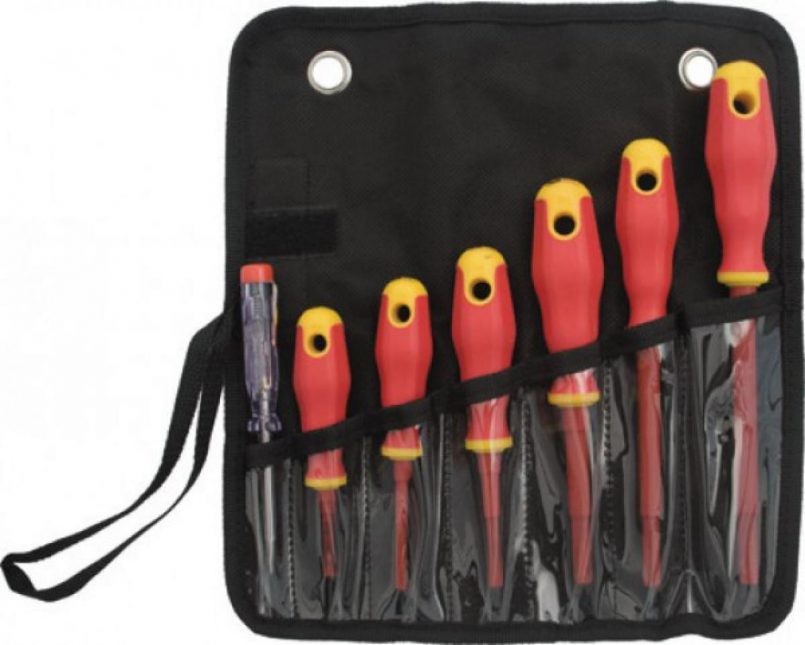

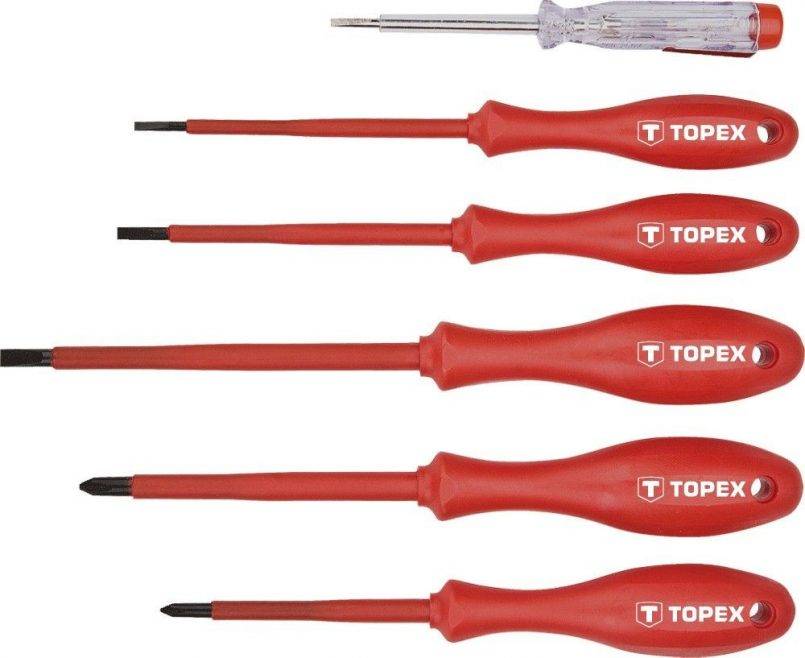

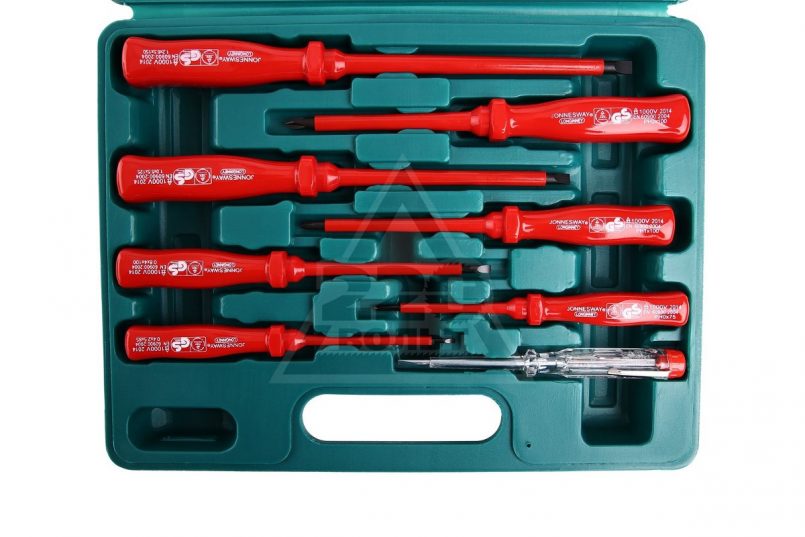

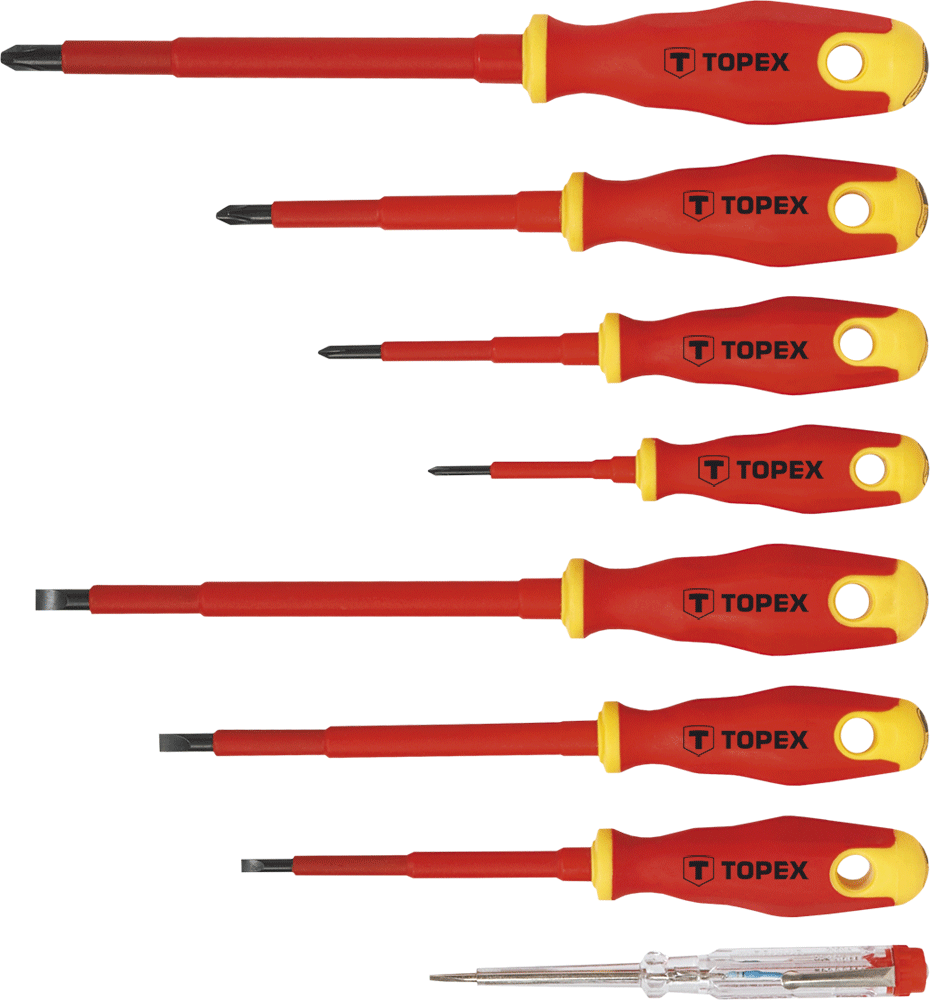

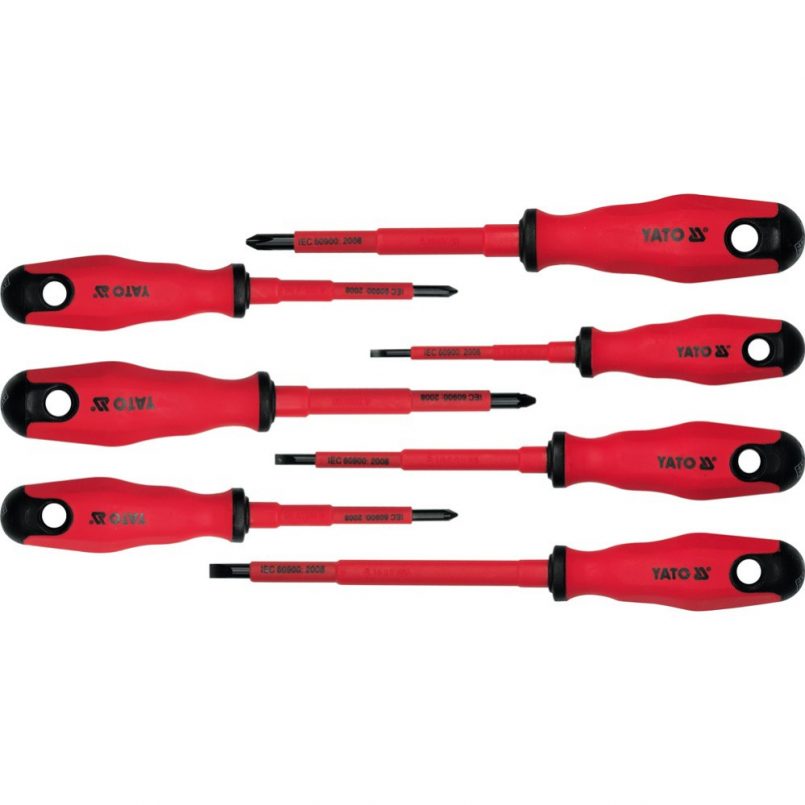

Какой набор выбрать?

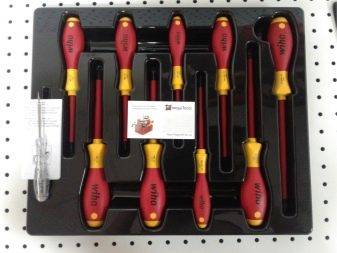

Немецкий бренд Wiha сегодня предлагает своим клиентам 3 основных вида наборов отверток.

• №1 – самый простой набор, который состоит из инструкции, бокса, зарядного устройства и двух аккумуляторов. Производитель укомплектовал такую отвертку 5 сменными битами. Само устройство удобно и безопасно в работе и позволяет справиться с задачами в 2, а то и 3 раза быстрее. Такой набор позволяет выполнять широкий спектр работ с использованием всего одного инструмента. Набор №1 является незаменимым помощником для частного домашнего использования.
• №2 – это уникальная отвертка, оснащенная новейшим храповым механизмом, который позволяет выполнять работу быстрее и проще, чем когда-либо. Уникальная форма рукоятки и ее материал снимают напряжение во время работы и позволяют долгое время не испытывать усталости, именно поэтому такой инструмент рекомендуют для использования многие врачи. Сам набор состоит из отвертки, зарядки, аккумулятора, ограничителя, бокса для хранения и транспортировки, а также 8 различных сменных бит. Такой набор является универсальным, так как подходит и для домашнего, и для профессионального использования.
• №3 – это самый обширный по содержанию набор. В него помимо аккумулятора, зарядки и бокса включена уже 21 бита. С таким набором без особого труда можно справиться с самыми трудоемкими и труднодоступными делами быстро и легко. При работе не возникает никакого дискомфорта или чувства усталости, а безопасность и надежность остаются на высшем уровне. Такой набор является профессиональным.

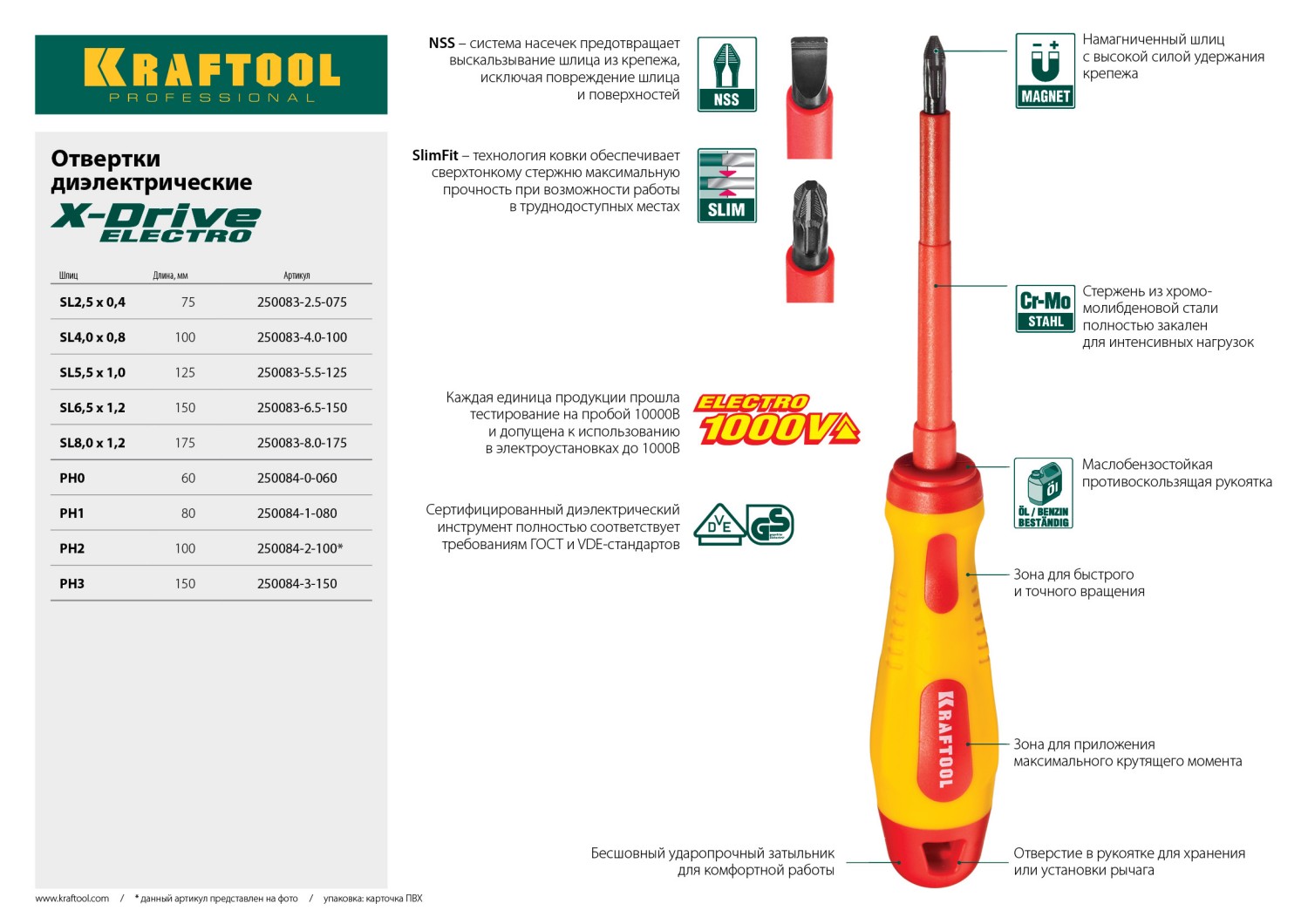

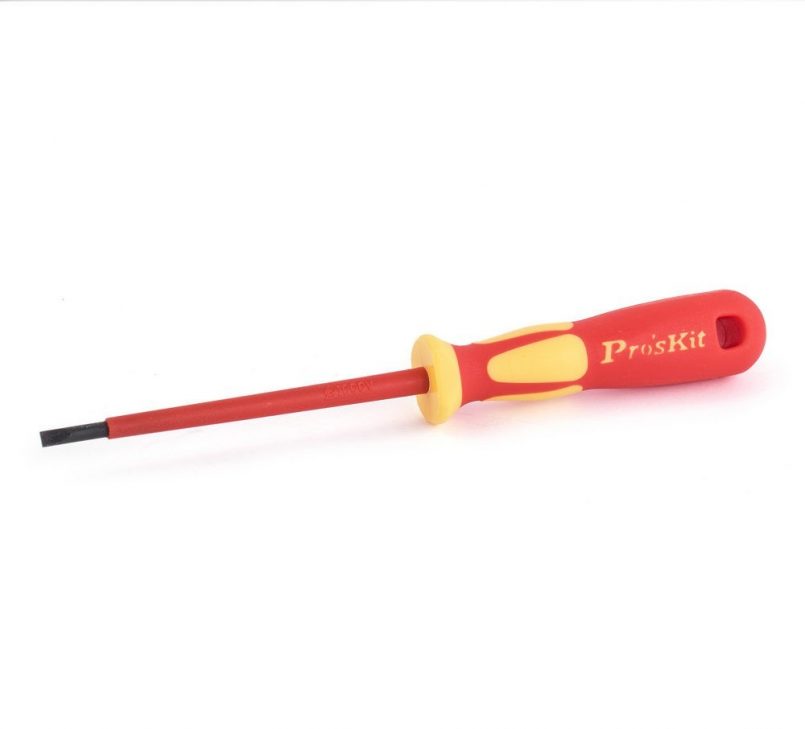

Рукоять

Рукоять – важнейшая деталь.

Она несет полную ответственность за безопасность мастера.

Ее диэлектрические свойства должны гарантировано защищать от “пробития” даже при напряжении 1кВ.

Дополнительная безопасность мастера при работе обеспечивается особым материалом – полиформальдегидом.

Сама ручка может быть изготовлена из поликарбоната или полиэтилена, при этом поверхность покрыта слоем того самого полиформальдегида.

Он имеет интересные свойства, среди которых влаго- и износостойкость, высокая механическая прочность и устойчивость к агрессивным воздействиям нейтральных щелочей и растворителей.

Полиформальдегид – хороший диэлектрик, что позволяет его использовать в качестве покрытия рукоятки отверток.

Этот материал сохраняет свои свойства в температурных пределах от – 40 до +120 градусов Цельсия.

Его диэлектрические свойства практически не зависят от температуры.

Форма рукояти может быть в поперечном разрезе как полностью круглой, так и шестиугольной, пятиугольной, квадратной.

Иногда встречаются и треугольные варианты.

В принципе, при выборе необходимо ориентироваться не на конкретно форму, а на то, удобно ли инструмент лежит в руке.

Маркировочные обозначения

Каждая насадка имеет свою маркировку, которая наносится на инструмент в виде латинской буквы или сочетания нескольких букв и цифр. Так, наконечники имеют следующие обозначения:

• Плоский — SL (Slotted). Маркируется цифрами, обозначающими длину наконечника 1−10 мм.
• Крестообразный — PH (Phillips). Имеют следующие номера, обозначающие диаметр наконечника: 000 (1.5 мм), 00 (1.9 мм), 0 (2 мм), 1 (2−3 мм), 2 (3−5 мм), 3 (до 7 мм), 4 (от 7.1 мм).
• Крестовый усовершенствованный — PZ (Pozidriy) PX (Phillips Square-Driv и Philips Quadrex).

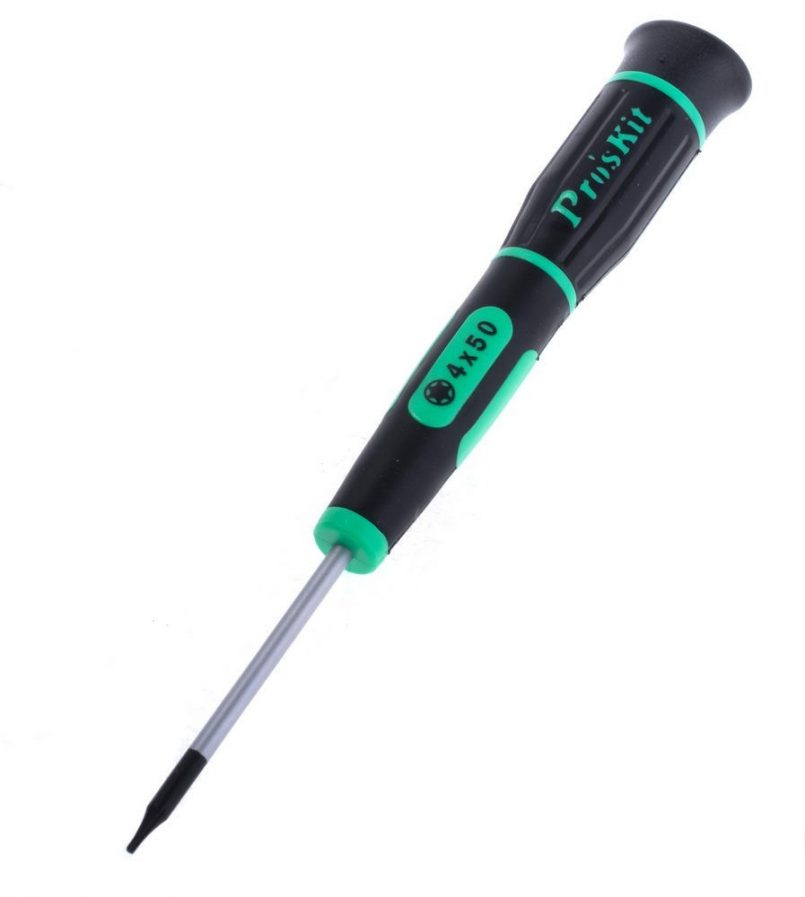

• Шестиконечный — TORX. Обозначаются буквами Е4-Е44.
• Шестигранный — HEX (Hexagonal).
• Квадратный — Robertson.
• Треугольный — Tri-Wing.
