Способы монтажа вентиляционного диффузора
Чтобы не возникло трудностей при монтаже устройства в вентиляцию, необходимо помнить: воздуховод должен четко совпадать по форме и сечению с диффузором.
Для удобства монтажа устройство оснащено отверстиями для крепления, а в комплекте у некоторых моделей есть специальные фиксаторы.
Монтаж воздухораспределителя в жесткий канал
Подобранный по размеру агрегат аккуратно вставляется в канал до появления характерного щелчка.
Необходимо убедиться, что все защелки сработали, и нет зазоров между корпусом устройства и отверстием канала.
Во избежание поломки корпуса нажимать на него рекомендуют осторожно
Особенности установки в гибкий воздуховод
Из канала вытягивается гибкий рукав воздуховода, к нему присоединяется агрегат соответствующего сечения. Далее убирается в проем сначала рукав, а за ним уже распределитель воздуха.
Система вводится плавно до упора. Если раздастся щелчок, значит, все установлено правильно. После окончания монтажа необходимо проверить качество работы.
Правильно установленный диффузор плотно прилегает к потолку или стене без щелей и выступов.
Установка в вентиляционный канал в стене
Диффузор можно установить в существующую вытяжную вентиляционную систему, т. е. в отверстие в стене
В зафиксированную трубу осторожно монтируется прибор по указанному ранее способу
Если в комплекте нет фиксирующих защелок, то воздухораспределитель необходимо зафиксировать при помощи клея, саморезов или любым другим способом.
Как выбрать диффузор для вентиляции
Для конкретной системы вентиляции диффузор подбирается исходя из нескольких требований:
- Размеры сечения. Этот параметр должен совпадать с диаметром воздуховода, к которому изделие будет присоединяться.
- Вторым важным требованием является соответствие пропускной способности изделия потребностям оборудуемого жилого пространства.
- Материал корпуса должен соответствовать характеру помещения и температуре пропускаемого воздуха в нем. Если изделие будет находиться снаружи, лучше выбрать модель диффузора с металлическим корпусом, если внутри – подойдет пластиковый вариант. При этом следует учитывать и материал вентиляционного канала. Пластик подойдет к пластику, металл к металлу.
- Выпускаемый промышленностью ассортимент изделия имеет множество решений декоративного плана. Выбор диффузора по данному критерию возможен в целях соответствия стилю комнаты или вкусу покупателя.

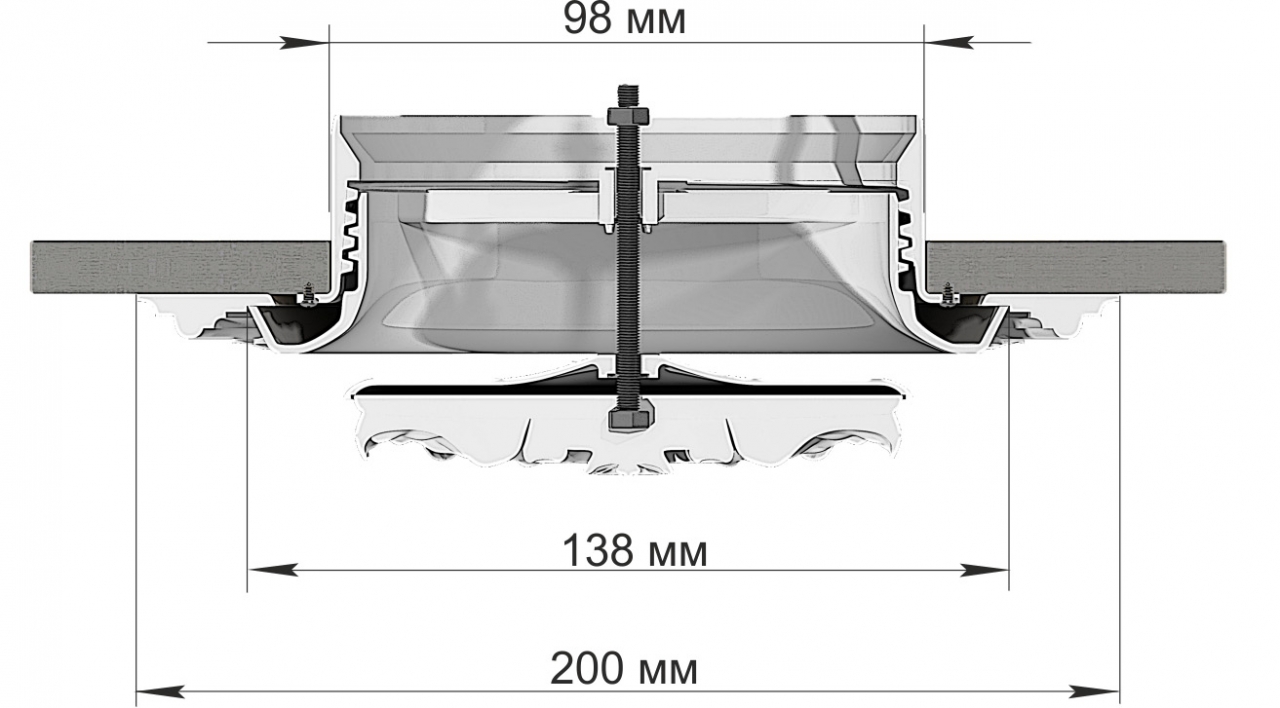

Закрепление воздухораспределителей
Диффузор устанавливается непосредственно в проем в стене или в металлическую трубу, присоединенную к вентиляционному каналу. Для проведения установки в гофру к свободному концу прикрепляют диффузор, проталкивают в подготовленное отверстие до упора. После этого следует нажать на устройство — будет слышен щелчок, звук означает, что защелки сработали.
Для бесканальной вентиляции в стене готовится отверстие под размер монтажной трубы динамика с допуском 5―10 мм. Изделие вставляется в оборудованную розетку и вспенивается. Другой вариант — подобрать анемостат под размер жесткого канала и вставить его до щелчка. Советы по установке:
- элементы крепления подбираются по форме диффузора и сиденья;
- на гипсокартонном потолке или стене делаются вывески для мест установки;
- проделываем отверстия болгаркой, вставляем приспособление и просверливаем отверстия под метизы;
- стыки герметизируются и фиксируются саморезами или болтами;
- для корректировки параметров изделия передняя панель временно снимается, после проведенных манипуляций ставится на прежнее место.

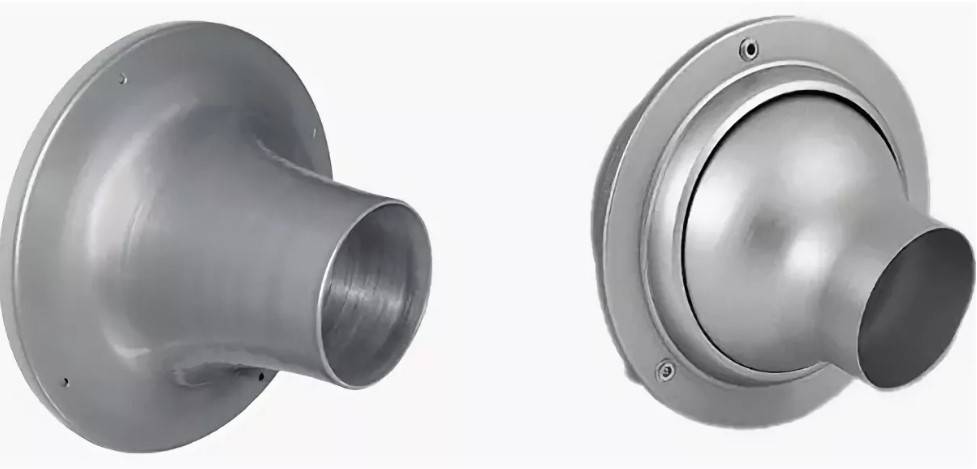

Сопла для систем вентиляции: сфера применения и рекомендации по установке
Сопла — это специфические воздухораспределители, задачей которых является подача больших объёмов воздуха на большие расстояния. Подобно диффузорам они имеют специально спрофилированную поверхность, но её задачей является не скорейшее раскрытие струи и снижение дальнобойкости, а наоборот — формирование узконаправленной струи с высокой дальнобойкостью.
Сопловые воздухораспределители применяются на складах, в производственных зданиях, гипермаркетах и на других объектах с высокими потолками в составе систем вентиляции и воздушного отопления.
Как правило, сопла устанавливаются непосредственно на магистральном воздуховоде подобно тройникам. После установки сопла рекомендуется уменьшить диаметр магистрального воздуховода. Такое решение позволяет улучшить работу сопла. Впрочем, решение обосновано и с чисто вентиляционной точки зрения. Так как через сопло подается значительный расход воздуха, то расход воздуха в магистральном воздуховоде после сопла снизится, а, значит, имеет смысл снизить и диаметр этого воздуховода.
Кстати, в помещениях большой площади иначе, кроме как при помощи сопел и диффузоров, обеспечить воздухообмен практически невозможно. Действительно, настенные решётки способны обслужить только прилегающую к стене площадь. Предположим, метров 5-7. Но как быть в помещении, длина и ширина которого превышает 15 метров? Например, в торговом зале, в холле, в галерее. Единственный выход — применение потолочных воздухораспределителей.
Какие именно воздухораспределители в этом случае применить — сопла или диффузоры — зависит от высоты прокладки воздуховода и температуры подаваемого воздуха. Если высота ниже 5-6 метров, то, вероятнее всего, наилучшим решением будет применение диффузоров, если выше, то лучше предусмотреть сопла. Однако если речь идет о системе кондиционирования с подачей холодного воздуха, то и во втором случае лучше предусмотреть диффузоры — холодный воздух, будучи более тяжелым, в любом случае опустится под действием сил гравитации.
Критерии выбора модели
Для обеспечения надежного и оптимального выбора прибора распыления воздушных масс необходимо обратить внимание на следующие показатели работы и устройство диффузора:
при выборе обратите особое внимание на сочетание размера канала вентиляционной системы и габаритов самого распылителя; подбирайте по материалу изготовления; выпускается множество различных моделей, выбор по этому аспекту индивидуален для конкретного помещения; определитесь по количеству направлений распыления воздуха. Установив диффузор вентиляция вашего помещения будет работать лучше и производительней
Главное качественно и правильно выполнить установку
Установив диффузор вентиляция вашего помещения будет работать лучше и производительней. Главное качественно и правильно выполнить установку

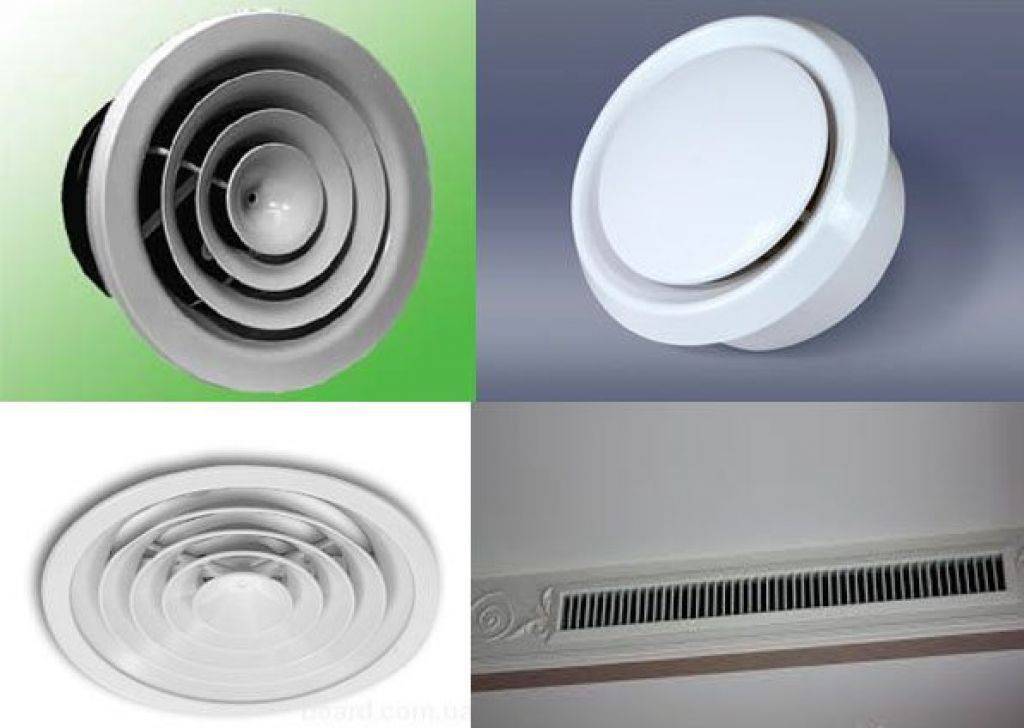

Классификация
На сегодняшний день диффузоры для вентиляции представлены в широком ассортименте. Они отличаются по нескольким параметрам.
По материалу корпуса
Пластиковые. Простые и легкие устройства. Они не гниют и не ржавеют, Выпускаются разной формы и цвета. Отличаются невысокой стоимостью, при этом ни в чем не проигрывают металлическим изделиям.
Металлические. Считаются более надежными, они долговечные и прочные. Но их большой вес может привести к проблемам при монтаже.
Цена изделий выше, чем у пластиковых аналогов. При остывании корпуса на металле появляется конденсат, поэтому стальные модели нежелательно применять в системах кондиционирования.
Деревянные. Изготавливаются индивидуально для таких помещений, как баня, сауна, подходят для интерьера из дерева.

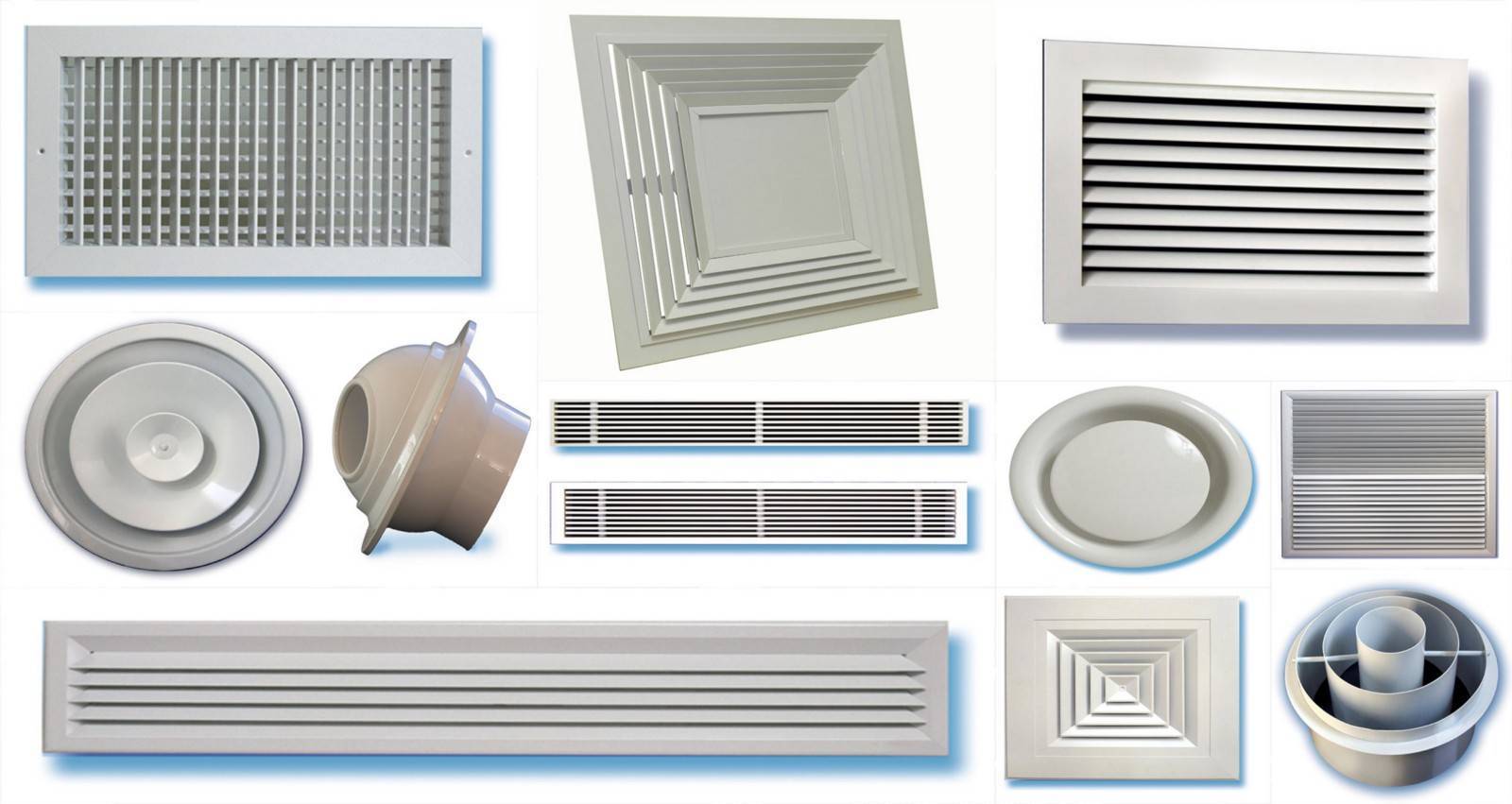

По форме
По форме изделия делятся на круглые, квадратные и прямоугольные.
Несмотря на такое разнообразие выбора, круглая форма имеет наибольшую популярность. Эти устройства похожи на лампы и гармонично вписываются в любой интерьер.
По назначению
Приточные. Устанавливаются в системе приточной вентиляции, предназначены для подачи чистого воздуха, распределения его по всему помещению.
Вытяжные. Используются для отведения загрязненного воздуха. Такие устройства помогают быстро проветрить помещение, собирая воздушные массы со всей площади.
Приточно-вытяжные. Эти универсальные модели используют для более продуктивной подачи и удаления воздушных масс. Они улучшают циркуляцию по всей системе вентиляции.
Сопловые. Эта разновидность воздухораспределителей создает узкий поток воздуха. Применяются тогда, когда необходимо направить струю в одном направлении на большое расстояние.
По месту установки
Потолочные — самые часто используемые вентиляционные диффузоры, крепятся к потолку.
Напольные — применяются достаточно редко и только там, где приток осуществляется через подвальное помещение.
Настенные — устанавливаются на стене, например, в помещениях с герметичными стеклопакетами, где нарушена циркуляция воздуха.

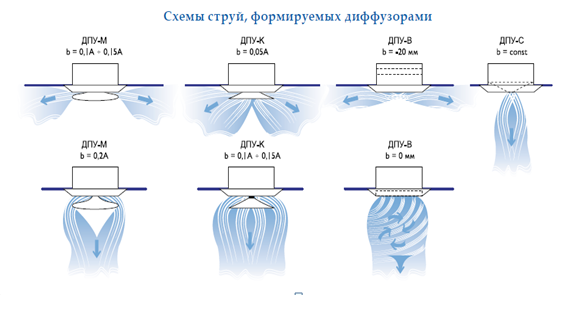

Конструктивные особенности

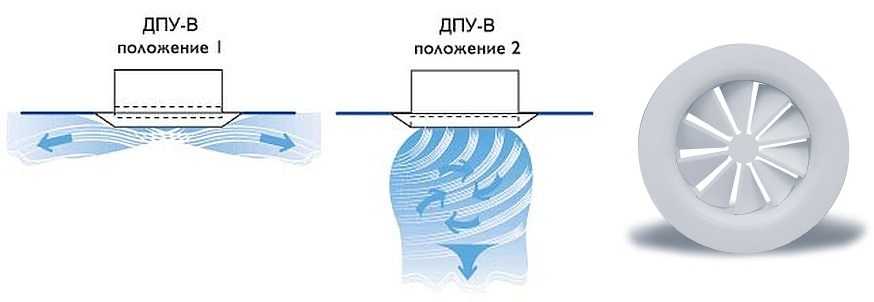

Вихревой. Внутри установлены лопасти, создающие завихрения воздушного потока. Такая конструкция обеспечивает интенсивное перемещение воздушных масс. Устанавливаются там, где нужно быстро и качественно удалить отработанный воздух, например, в ванных комнатах. Могут создавать сквозняки, но это исправляется с помощью установки камеры статического давления.
Приточный оборудован осью с лопастями, которые могут крутиться или быть неподвижными. Бывают регулируемые и нерегулируемые.
Струйные. Устройства пропускают воздушный поток, формируя при этом струю. Благодаря этому повышается интенсивность движения воздушного потока и увеличивается расстояние перемещения.
Щелевые. По своей форме такие устройства напоминают щели, через которые проходит воздух. Количество и размер щелей зависит от условий эксплуатации. Могут работать и на подачу, и на отведение воздуха.
Линейные. Имеют вид вытянутого прямоугольника с несколькими прорезями, почти незаметны в интерьере.
Перфорированные. Имеют большое количество пропускных отверстий для рассеивания воздуха.
Чтобы избежать появления сквозняков, дополнительно устанавливают адаптеры (камеры статического давления). Они необходимы для равномерного перераспределения воздушной струи, подающейся к выходным отверстиям диффузора.
Но при их установке необходимо учитывать тот факт, что из-за своих габаритов они требуют дополните место для установки.
Адаптеры бывают:
- со съемным фильтром — дополнительно очищают воздух
- с поворотным клапаном — регулируют воздушный поток
- с рассекателем воздуха — обеспечивает равномерность распределения особо мощных потоков.
Материал изготовления — пластик или сталь. Возможно изготовление в соответствии с требованиями заказчика.
Различие назначения
Отталкиваясь от практической стороны в вопросе о выборе и приобретении диффузора в вентиляцию, можно охарактеризовать все его разновидности следующим образом.
| Приточная разновидность | Такой тип модели необходим для того, чтобы захватывать свежие воздушные потоки, которые поступают снаружи и проводить за короткий промежуток времени в атмосферу пространства комнаты через вентиляционную систему. |
| Вытяжная разновидность | Такой тип диффузора вентиляционного осуществляет свою работу по аналогичному принципу с теми разновидностями, что выводят воздушные массы из помещения. Они обеспечивают равномерность распределения масс воздуха, что позволяет проветривать максимальные площади жилой комнаты. За счет того, что струя воздуха проходит через диффузор, она становиться рассеянной и двигается по круговой траектории, выходя наружу. Такие устройства еще называют вихревыми, поскольку их принцип работы позволяет забирать различные струи воздуха в вентиляцию с разных точек комнаты. Это обеспечивает немаловажный момент удаления переработанного воздуха их комнаты. Помимо этого воздух выводится с очень высокой скоростью благодаря диффузору. |
| Универсальная разновидность | Такая разновидность диффузора способна осуществлять передачу воздушных потоков в противоположных направлениях. При этом происходит перемещение различных воздушных масс между вентиляционными системами оттока и притока. |
| Сопловая разновидность | Сопловая разновидность позволяет создавать при необходимости потоки воздуха узкой направленности, а именно струйный поток. Это необходимо в тех случаях, если нужно осуществить подачу воздушных масс на такое расстояние, на котором прокладка системы для реализации вентиляции возможной не представляется. |
Кроме стандартных диффузоров, предназначенных для установки в систему вентилирования помещений, часто причисляют и простые решетки или жалюзи, с их помощью осуществляется защита вентиляционной системы, чтобы в нее не попадала грязь и различного рода предметы. Такие приспособления также производят рассеивание проходящих через них воздушных масс.
Есть еще разновидность диффузоров, которая позволяет регулировать силу и скорость, с которой производится подача, либо устранение воздуха. Такая функция доступна благодаря оснащению диффузоров механическим приводом, которым можно управлять дистанционно, используя специальный пульт.
Что касается разнообразия видов, в основе которого лежит материал, из которого производят диффузоры, то они могут различаться по следующим характеристикам:
Металлические. В основном металлом для изготовления является алюминий или сталь. Такая разновидность отличается высоким уровнем прочности и надежности в эксплуатационный период. Помимо этого, устройства имеют оптимальный дизайн и не склонны к поломкам. Стоимость у них немного больше, чем у аналогичных диффузоров, сделанных из пластикового сырья.
Пластиковые. Из преимуществ диффузоров вентиляционных, которые сделаны из такого материала можно назвать такие как неподверженность коррозионным процессам и процессам гниения. Также они очень легкие и относительно дизайна их выбор гораздо обширнее, потому как имеются различные варианты цветов.
Как правильно выбрать вентиляционный диффузор для дома?
При покупке устройства для вентиляции помещения необходимо учитывать следующие критерии выбора оборудования:
- подходящий внешний вид для интерьера в комнате;
- уровень удобства монтажа и эксплуатации;
- правила пожарной безопасности;
- санитарно-гигиенические нормы;
- аэродинамические свойства вентиляционной системы.
При выборе диффузора нужно определенно знать, где будет устанавливаться прибор. Для офисных и жилых домов рекомендуют приобретать пластиковое оборудование, в виде потолочных или настенных диффузоров.
Для подсобных помещений специалисты советуют использовать напольные конструкции из стали.
Для каждого помещения, которое необходимо оборудовать вентиляционной конструкцией, нужно рассчитать основные размеры диффузора. Для этого нужно знать площадь здания, количество воздуха, которое будет пропускать диффузор, а показатели скорости устройства. С помощью этих данных и специальной системы расчета, можно определить, каким по размеру и мощности должен быть предполагаемый прибор. От типа конструкции так же напрямую зависит уровень сложности и особенности установки диффузора своими руками.
Рейтинг и мини-обзоры лучших фенов с диффузорами
Среди множества предлагаемых производителями приборов нелегко выбрать фен, который будет мощным и одновременно с этим безопасным для здоровья волос. В представленном ниже рейтинге участвуют только те модели, которые согласно потребительским отзывам получили самые высокие баллы.
Фен Starwind SHS9817
Мощный фен Starwind SHS9817 способен высушить волосы средней длины всего за 7–10 минут. В комплекте с ним поставляются две насадки: диффузор и концентратор.
Прибор оснащён дополнительными функциями:
- ионизация;
- холодный обдув.
Такая модель отлично подойдёт для обладательниц тонких и хрупких волос, лишённых объёма у корней.
Philips BHD176/00
Среди достоинств представленной модели:
- оптимальное распределение воздушного потока благодаря инновационной технологии ThermoProtect;
- бережная сушка волос;
- шесть режимов работы;
- функция холодного потока воздуха;
- две насадки, идущие в комплекте с феном (концентратор и диффузор).
DEWAL 03–111 Pro Style
Фен с максимальной мощностью 2000 Вт способен в течение десяти минут высушить волосы и придать им привлекательный вид. Диффузор в комплекте с феном идёт объёмный, созданный специально для создания пышных укладок.
Мощный мотор прибора выдерживает до восьми часов непрерывной работы, что делает его идеальным выбором для профессиональных парикмахеров. Корпус фена из прочного пластика ударопрочен и износостоек.
Представленная модель имеет защиту от перегрева Stop-heat, разработанную с учётом требований к профессиональным принадлежностям для стилистов.
Фен Remington TI2000
Великолепная модель для создания завитков и локонов на длинных волосах. Диффузор фена разработан при взаимодействии с опытными стилистами, благодаря чему его конструкция идеально подходит для профессиональной укладки, выполняемой в домашних условиях.
Оптимальное соотношение стоимости и предлагаемого качества делают эту модель лидером продаж 2017 года. Стильный внешний вид прибора порадует любительниц стиля хай-тек.

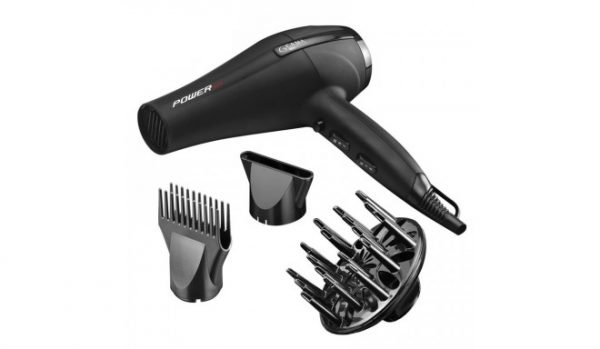

Фен Power Ion от GA.MA
Производитель GA.MA является лидером по изготовлению профессиональных приборов для укладки волос. Данная модель объединила в себе все фирменные черты продукции: стильный узнаваемый дизайн и высокую функциональность.
Особенности фена Power Ion от GA.MA:
- три насадки для создания различных образов;
- чрезвычайно гибкая настройка режима работы фена — мощность подачи воздушного потока и его температура разделены для оптимального выбора в каждом конкретном случае;
- керамическое покрытие внутренних систем и деталей (благодаря этому струя воздуха при прохождении нагревается более равномерно);
- функция ионизации для гладкости и оздоровления волос;
- мощный износостойкий мотор с защитой от перегрева.
Кроме всего прочего, фен покрыт специальным нескользящим материалом, очень приятным на ощупь.
Фен модели GL4311 от Galaxy
Стильный и мощный фен оснащён функцией направленного потока холодного воздуха и насадкой-диффузором. Все кнопки размещены очень доступно, что делает процесс сушки и укладки волос простым и быстрым.
Несмотря на небольшую стоимость и всего одну насадку в комплекте, фен Galaxy GL 4311 участвует в рейтинге наравне с более дорогими и разнообразно оснащёнными моделями. Отличный фен для самостоятельной укладки волос имеет гибкую петельку для удобного размещения.
Фен Panasonic EH5573
Представленная модель имеет футуристичный внешний вид из-за серебристого корпуса и двух ионизаторов, напоминающих сопла космического корабля
Необычное решение привлекает внимание и радует своей функциональностью
Фен способен генерировать холодный воздушный поток и оснащён концентратором и диффузором. Пользователи отмечают, что волосы после укладки сияют и переливаются, как после завершения профессиональной процедуры в салоне красоты.
Фен Rowenta Infini PRO Sublime Shine CV8730D0
Представленную модель производитель оснастил мощным вентилятором и мотором переменного тока, что позволяет высушивать волосы в разы быстрее, чем обычными приборами. Фен не пересушивает пряди, лишая их влаги, а встроенный ионизатор способствует снятию статического электричества и придаёт естественный блеск.
Насадка-диффузор, которая поставляется в комплекте с прибором, сконструирована таким образом, чтобы придавать устойчивый прикорневой объём. Эргономичная форма рукоятки фена облегчает работу профессионального стилиста, снижая нагрузку на запястье.
Что такое диффузор для вентиляции
Диффузор небольшой по размеру, но важный по значению элемент конструкции системы вентиляции. Внешне это корпус с вентиляционной решеткой сложной конструкции. Что такое застой воздуха, сквозняки придется забыть, когда диффузор установлен в вентиляции.
Проходящий через обычную решетку вентиляционной системы воздух оказывается в одной и той же точке. При этом в комнате образуются зоны воздуха с разной температурой. Ее функцией является защита воздуховода от накопления пыли и мусора.
Функциональность рассеивателя превосходит обычную решетку. Диффузор – это расположенный на входе или выходе воздуховода конструктивный узел. Он имеет особые крыльчатки и лопасти, благодаря которым забор воздушного объема происходит равномерно, распределение его в помещении оптимально. Дает возможность использовать в вентиляции камеру статического давления с отверстиями для рассеивания небольшого размера, менять направление движения воздуха, его форму.
Вентрешетку стоит предпочесть диффузору в условиях старых многоэтажек. Вентиляционные каналы там работают по принципу разницы давления. Выходы системы находятся в стенах. Установка рассеивателя не изменит ничего. Однако если в этих условиях сделать воздуховод и спрятать его в промежуток между фальшь и настоящим потолком, диффузор поспособствует быстрому движению воздушных потоков.
Монтаж диффузора своими руками
Чтобы в процессе монтажа оборудования не возникало никаких проблем, нужно заранее подготовить отверстие для установки. Проем должен соответствовать размеру и форме приспособления.
В комплектующие компоненты, для монтирования диффузора всегда прилагаются специальные фиксирующие защелки. С их помощью агрегат можно установить как в гибкий воздуховод, так и в жесткий канал.
Особенности установки:
Установка диффузора в жесткий канал
- Пред покупкой воздухорассеивателя нужно точно вымерять размер и форму отверстия для приспособления. Агрегат должен быть подобран в четком соответствии с этими параметрами.
- Установка прибора состоит в плавном продвижении приспособление в заранее подготовленное отверстие, до появления характерного звука — щелчка. Монтаж приспособления нужно выполнять аккуратно, дабы избежать повреждения корпуса (при сильном нажатии корпус может лопнуть).
- Затем нужно тщательно осмотреть поверхность и убедится, что между проемом и агрегатом отсутствуют неровности либо выступы.
- Если обнаружились дефекты монтажа, нужно проверить все защелки и удостовериться в том, что они сработали. В противном случае нужно надавить на необходимую часть устройства, до момента его фиксации.
Установка диффузора в мягкий канал
- Для начала нужно достать рукав из отверстия в стене и прикрепить к нему прибор для рассеивания воздушных потоков.
- Затем, рукав помещается в канал, а за ним и агрегат.
- Когда система начала соприкасаться с поверхностью стены нужно зафиксировать приспособление. Для этого необходимо потребуется потихоньку, не прилагая особых усилий надавливать на диффузор до тех пока не сработают механизмы крепления.
- Убедиться в отсутствии дефектов монтажа (выступы, неровности над поверхностью стены).
Установка диффузора в бесканальную вытяжную вентиляцию (отверстие в стене)
- Изначально нужно подготовить отверстие, в котором будет установлен агрегат для рассеивания потоков воздуха. Для этих целей рекомендуется использовать трубу, параметры которой будут соответствовать размеру диффузора.
- Сам проем в стене можно выполнить из трубы. Для этого нужно отмерить длину отверстия от внешней стенки к внутренней, затем подогнать под эти размеры трубу.
- Подогнанную трубу вставить в отверстие и установить в нее прибор по вышеописанному принципу.
- Крепление трубы к отверстию можно осуществить с помощью пены для монтажа.
Если в комплектующие детали диффузора не входят защелки для крепления их можно заменить клеем, анкерами, герметиком либо саморезами.
