Устройство и особенности диммируемой светодиодной ленты

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

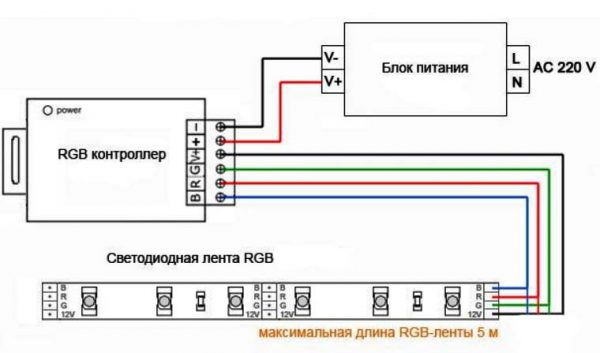

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

  1. Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
  1. Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).

На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.

Основные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.

  1. Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
  1. Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
  • мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
  • потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.

Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.

Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.

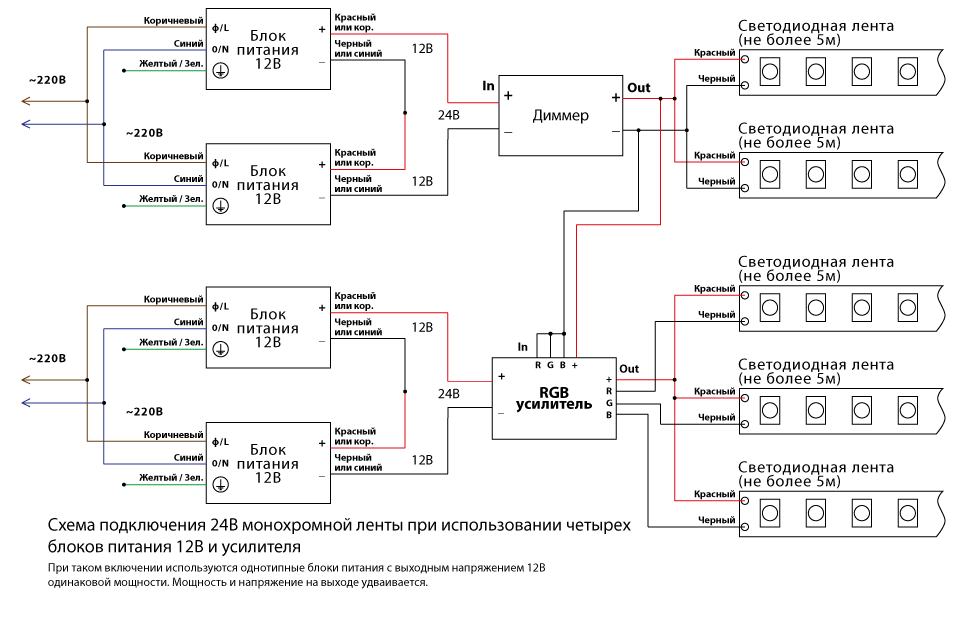

  1. Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

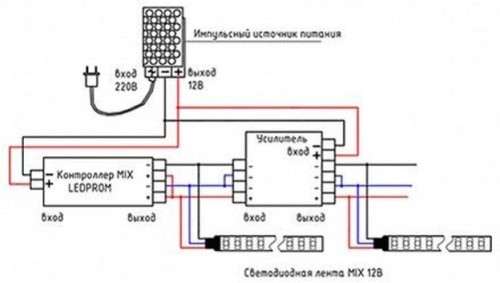

  1. Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
  1. Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.

Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.

Как подключить диммер

Чтобы провести димирование светодиодной ленты, к ней необходимо правильно подключить не только трансформатор (блок питания), но и сам диммер. Здесь следует помнить, что бывают различные типы излучателей светодиодов, установленных на светодиодных лентах:

RGB — трехцветные. При смешивании их свечения получается белый свет. А если их включать раздельно, то можно получить самые разнообразные цветовые эффекты;

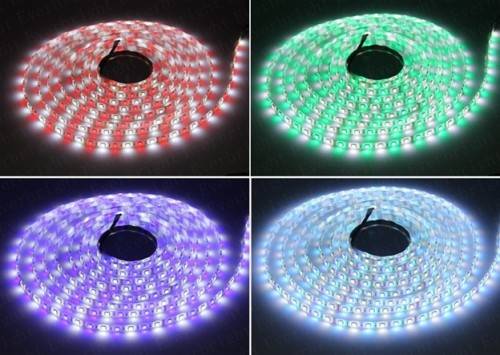

Цветовое свечение ленты

люминофорные. Они применяются как излучение вторичного плана для специального желтого слоя люминофора, которое освещается светодиодами синего цвета мощного типа. Для их запитки следует использовать специальные драйвера (блок питания и трансформатор), а также диммеры.

Поэтому выбор схемы подключения, а также самого типа диммера, необходимо делать на основании параметров купленной светодиодной ленты. Например, для белых монокристальных лент нужно использовать одноканальные диммеры, которые в схеме подключаются после того, как был установлен трансформатор.

Вариант схемы подключения

Если правильно подобрать диммер, то ваша светодиодная подсветка будет регулироваться наилучшим образом.

Поворотные диммеры: описание и принцип работы

Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.

Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.

Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.

Почему жужжит диммер или лампа

Зачем обязательно нужно брать запас по мощности? Дело в том, что при подключении даже через качественное устройство 100% возможной нагрузки, с дальнейшим понижением яркости до минимума, есть вероятность того, что диммер будет работать с неприятным жужжанием.

Из-за этого звука просто невозможно будет находиться в комнате. Еще один неприятный момент – это жужжание светильника.

Как правило, издают такие звуки дросселя или стабилизаторы в блоках питания. У них меняется режим работы при диммировании и они начинают издавать посторонние высокочастотные вибрации.

Поэтому не экономьте и всегда делайте выбор с запасом по ваттам. И дело здесь в первую очередь не в контактах, а в той микросхеме, которая присутствует внутри корпуса.

А еще в качественных моделях от известных брендов, например Schneider Electric, Legrand, и даже в недорогих Makel, внутри встраиваются предохранители для защиты устройства от перегрузки.

1 of 2

Их даже может быть два штуки – один рабочий, другой запасной.

К некоторым разновидностям можно подключить дополнительный переключатель для включения света из других мест.

Это подойдет для больших комнат и помещений. Низковольтные диммеры на 12, 24в используют для подключения светодиодной ленты на потолке, либо настенных светильников соответствующего напряжения.

Достоинства и недостатки диммеров

К достоинствам установки диммеров в схему работы светодиодных лент стоит отнести следующие моменты:

  • возможность комфортного и полноценного управления уровнем яркости истопника света;
  • повышение энергоэффективности подсветки;
  • срок эксплуатации осветительного прибора увеличивается;
  • возможность создания своими руками в доме атмосферы в зависимости от необходимости;
  • создание уникальной и неповторимой подсветки;
  • качественная подсветка любого помещения.

На сегодняшний день практически любая осветительная продукция продает в двух вариантах – дорогом и дешевом. Покупая дорогие изделия, вы избавляете себя от целого ряда недостатков, к которым можно отнести следующие характеристики более дешевых предложений:

  • возможность появления мерцания. Особенно данный дефект заметен на небольших уровнях яркости. В такой ситуации глаза имеют особую чувствительность к таким колебаниям. Они могут приводить к дискомфорту, головных болям, падению остроты зрения и внимания;
  • непродолжительный срок службы;
  • снижение энергоэффективности.

Как видим, весь негатив в данной ситуации происходит из-за некачественной продукции. Поэтому. если вы хотите сделать качественную подсветку, то стоит отдавать предпочтение более дорогим и известным брендам.

Аналоговые модели

Устройства, относящиеся к аналоговым, обеспечивают стабильным током работающую цепь. Используя такие приборы возможно избежать большой потери мощности пока работает система освещения. У регуляторов данного типа имеется один значительный не достаток, светодиоды в процессе работы сильно нагреваются, что приводит к быстрому выводу их из строя.

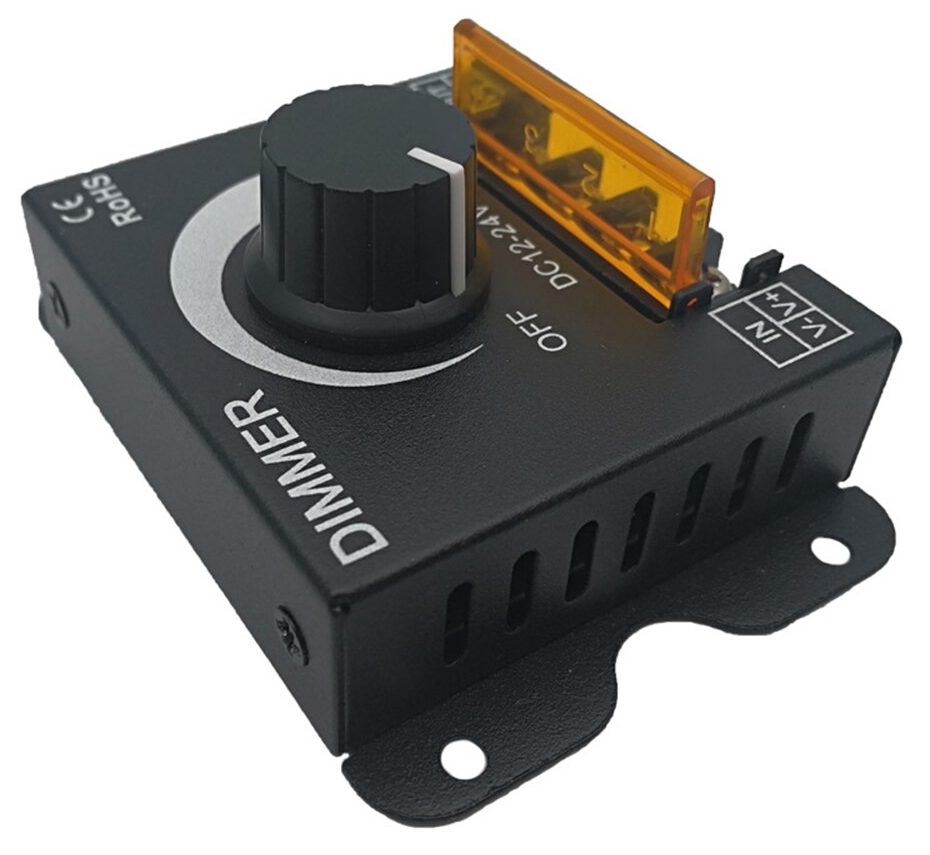

Dimmer аналоговый

Относится к самым бюджетным моделям такого типа, прекрасно подходит для осветительных лент типа LED и ламп, поддерживающих функцию диммирования. Переключатель работает от напряжения 12 или 24 В, а вот максимальная сила тока не должна превышать 8А.

Dimmer аналоговы

Достоинства:

  • доступная цена;
  • не требует каких-либо усилий при установке;
  • выполнен из качественного материала.

Недостатки:

  • отсутствуют индикаторы включения, выключения;
  • максимальная сила тока 8А;
  • тяжело настроить точную яркость.

Arlight VT – S74 – 30 A (12-24 V)

Эта модель светорегулятора прекрасно совмещается со всеми монохромными лентами LED. Прекрасно подходит для управления светильниками питание которых равно 12 или 24 В. Прост в использовании, имеет плавный переключатель ручку и простую графическую маркировку. Благодаря удобному переключателю пользователи могут с легкостью настраивать необходимую яркость диодов. Может выдерживать высокие нагрузки тока (30А), в дополнение оснащен зажимными контактами, а на корпусе размещены специальные световые индикаторы, позволяющие определить в каком рабочем положении он находится.

Arlight VT – S74 – 30 A (12-24 V)

Достоинства:

  • изделие относится к качественным;
  • очень легко монтируется на поверхность;
  • выдерживает высокие нагрузки тока;
  • дополнительно оснащен световыми индикаторами;
  • имеет компактные размеры.

Недостатки:

  • стоимость высока в сравнении с переключателями подобного типа;
  • пригоден только для одной зоны;
  • монтирование может быть только накладным.

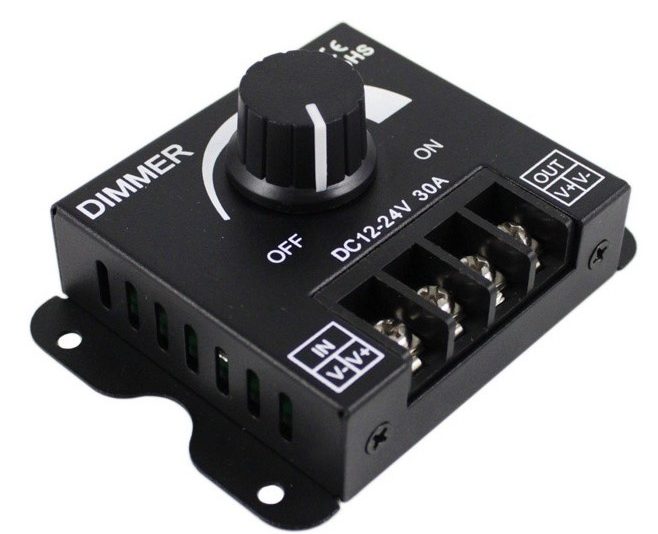

Контроллер – диммер led – dm30-1212-24 B 30 A

Качественна конструкция для ручного управления освещением, работает от напряжения 12, 24В выдерживает нагрузку тока в 30А, а максимальная мощность составляет 360Вт. Но подходит для подключения только к одноцветным LED платам.

Контроллер – диммер led – dm30-1212-24 B 30 A

Достоинства:

  • доступная цена;
  • качественная сборка;
  • высокая мощность;
  • выдерживает большую нагрузку (30А);
  • прост в управлении.

Недостатки:

  • отсутствуют световые индикаторы;
  • пригоден для LED — лент.

Схема подключения

Прежде чем начать сборку схемы с диммером, необходимо проверить мощностные характеристики. Мощность светодиодной ленты не должна превышать значения, указанные на корпусе устройства (лучше, если эти показатели будут меньше). Если диммер рассчитан на управление мощностью в 150 Вт, идеальным вариантом будет, если LED-лента будет потреблять около 147 Вт. Это поможет прослужить прибору очень долго.

Что касается непосредственно монтажа, здесь необходимо соблюдать общепринятый порядок работы для всех электрических сетей:

  1. Первоочередно нужно отключить питание сети, в контуре которой будет производиться установка. Отсутствие напряжения проверяется тестером или мультиметром. Необходимо убедиться в отсутствии возможности случайной подачи тока, при необходимости вывесить предупреждающий знак.
  2. В помещении устанавливается светодиодная лента, а в монтажную коробку ставят диммер с использованием соответствующих крепежных материалов и инструментов.
  3. К клеммам с маркировкой L и N нужно подключить фазный и нулевой провод соответственно. Определить положение питающих проводников необходимо до момента отключения сети.
  4. По окончании монтажа проверяют работоспособность собранной схемы.

Одноцветная

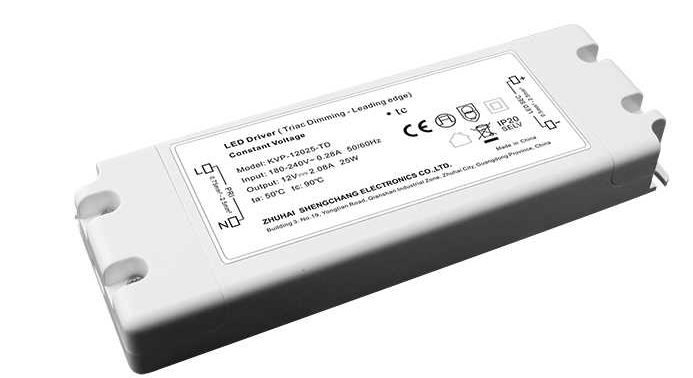

Светодиодная лента питается от источника постоянного тока напряжением 12 В, а бытовая сеть — источник переменного тока с напряжением 220 В. Диммируемая светодиодная лента запитывается через преобразователь 220/12 В. На вход подключается нуль и фаза сети, а на выход — светодиодная лента.

Важно не перепутать полярность проводников. При неправильном подключении лента просто не будет работать

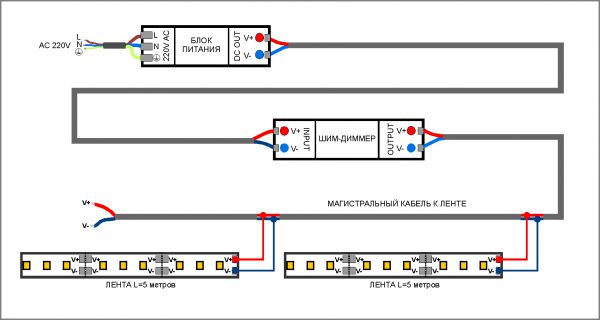

Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

  1. Использовать несколько блоков питания. Для каждой ленты отдельный источник питания.
  2. Один блок питания. Каждая лента подключается параллельно друг другу к выходу преобразователя.

RGB

Способ монтажа точно такой же, как и с монохромной лентой, с небольшим отличием. После блока питания устанавливают RGB-контроллер, который позволяет производить регулирование цветности светодиодной ленты

Важно учитывать мощность контроллера при подборе количества RGB-лент

Теперь непосредственно о подключении. К клеммам V+ и V- подключают пониженное напряжение от блока питания. К контактам на выводе подключают:

  • R (red) — красный провод;
  • G (green) — зеленый проводник;
  • B (blue) — синий провод;
  • V+ — желтый общий провод.

Каждый провод, кроме желтого, отвечает за соответствующий цвет ленты. Необходимо безошибочно подключить каждый проводник к своему гнезду. Ничего плохого не произойдет, но цвета будут отображаться неверно.

Основные виды

Основная задача диммера состоит в управлении яркостью и регулировании мощности прибора. Виды регуляторов для светодиодных лент можно классифицировать по нескольким признакам.

  1. По типу регулирующей схемы. Поскольку управление светодиодными приборами имеет свои особенности, то диммеры для них также отличаются. Они содержат в себе вместо пассивных диммерных схем схемы активного типа, изготовленные на полупроводниковых элементах. По этому основным признаком для классификации можно считать тип регулирования. Есть два основных типа управляющих элементов:

    • Управляемые источники тока. Стабилизируют выходной ток и могут изменять его в необходимом диапазоне при малом падении напряжения.
    • Импульсные регуляторы. В схемах широтно-импульсной модуляции используются прямоугольные импульсы, которые получаются при чередовании высокого и низкого уровня сигналов. Изменение длительности импульсов меняет яркость освещения. Такая схема обеспечивает стабильный ток и поддерживает рассеиваемую мощность в номинальном диапазоне.

По способу управления:

  • Электронные;
  • Механические;
  • Дистанционные.

По способу установки:

  • Накладные;
  • Встроенные;
  • В виде модулей.

По способу подключения:

  • Проходные, позволяют включать и выключать освещение из разных мест;
  • Непроходные, позволяют включать и выключать освещение из одного места.

Также они могут различаться и по другим признакам: использованию беспроводных технологий, типу этих технологий (инфракрасные или радиочастотные), по используемому протоколу, по количеству каналов.

Аналоговые модели

Устройства, относящиеся к аналоговым, обеспечивают стабильным током работающую цепь. Используя такие приборы возможно избежать большой потери мощности пока работает система освещения. У регуляторов данного типа имеется один значительный не достаток, светодиоды в процессе работы сильно нагреваются, что приводит к быстрому выводу их из строя.

Dimmer аналоговый

Относится к самым бюджетным моделям такого типа, прекрасно подходит для осветительных лент типа LED и ламп, поддерживающих функцию диммирования. Переключатель работает от напряжения 12 или 24 В, а вот максимальная сила тока не должна превышать 8А.

Dimmer аналоговы
Достоинства:

  • доступная цена;
  • не требует каких-либо усилий при установке;
  • выполнен из качественного материала.

Недостатки:

  • отсутствуют индикаторы включения, выключения;
  • максимальная сила тока 8А;
  • тяжело настроить точную яркость.

Arlight VT – S74 – 30 A (12-24 V)

Эта модель светорегулятора прекрасно совмещается со всеми монохромными лентами LED. Прекрасно подходит для управления светильниками питание которых равно 12 или 24 В. Прост в использовании, имеет плавный переключатель ручку и простую графическую маркировку. Благодаря удобному переключателю пользователи могут с легкостью настраивать необходимую яркость диодов. Может выдерживать высокие нагрузки тока (30А), в дополнение оснащен зажимными контактами, а на корпусе размещены специальные световые индикаторы, позволяющие определить в каком рабочем положении он находится.

Arlight VT – S74 – 30 A (12-24 V)
Достоинства:

  • изделие относится к качественным;
  • очень легко монтируется на поверхность;
  • выдерживает высокие нагрузки тока;
  • дополнительно оснащен световыми индикаторами;
  • имеет компактные размеры.

Недостатки:

  • стоимость высока в сравнении с переключателями подобного типа;
  • пригоден только для одной зоны;
  • монтирование может быть только накладным.

Контроллер – диммер led – dm30-1212-24 B 30 A

Качественна конструкция для ручного управления освещением, работает от напряжения 12, 24В выдерживает нагрузку тока в 30А, а максимальная мощность составляет 360Вт. Но подходит для подключения только к одноцветным LED платам.

Контроллер – диммер led – dm30-1212-24 B 30 A
Достоинства:

  • доступная цена;
  • качественная сборка;
  • высокая мощность;
  • выдерживает большую нагрузку (30А);
  • прост в управлении.

Недостатки:

  • отсутствуют световые индикаторы;
  • пригоден для LED — лент.

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.

Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.

Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

  • стандартные цоколи E, G, MR;
  • возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.

Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Существуют такие регуляторы с ШИМ:

  1. Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
  2. Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
  3. Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.

Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

Принцип действия широтно-импульсных модуляторов

Используемые для изменения параметров свечения кристаллов широтно-импульсные модуляторы работают по принципу изменения продолжительности подачи на изделие прямоугольного тока при сохранении его параметров. Широта импульсного тока варьируется от нулевого до максимального уровня относительно напряжения в сети.

Выходной сигнал устройства поддерживается в заданных значениях, что обеспечивает сохранение спектрального состава излучения кристаллов ленты. Подключение диммера в импульсном режиме не вызывает потери мощности и лучше всего подходит для выбора электронного способа управления системой.

Виды светорегуляторов

Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

RGB лента, собранная из светодиодов разных цветов

В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.

Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.

Дополнительно диммеры для светодиодных лент различают по:

  • методу управления;
  • способу монтажа и расположению;
  • дополнительным функциям.

Метод управления

По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;

Купить

кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;

Настенный и мини-диммеры с управлением механическими кнопками

Купить

сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;

Купить

дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

Одноцветный и RGB светорегуляторы c пультом ДУ

Способ монтажа и расположения

Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.

Для монтажа на стену

Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.

Для скрытого монтажа около ленты

Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.

Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте

Дополнительные функции

Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.

Наиболее интересные из функций, выполняемых контроллерами:

  1. Включение по таймеру (имитация присутствия хозяина).
  2. Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
  3. Режим светомузыки (используется встроенный микрофон).
  4. Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
  5. Входы для подключения внешних датчиков (тревожных, света и пр.).
  6. Возможность самостоятельного программирования.

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом

Диммер на микросхеме своими руками

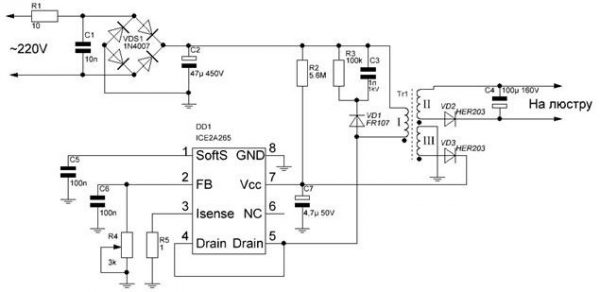

Самостоятельно сборку диммера можно сделать на простой односторонней печатной плате из фольгированного текстолита. Схему печатных проводников и монтажа можно найти ниже.

Последовательность сборки:

  1. Для начала необходимо установить разъем для монтажа внешних цепей.
  2. Следующим компонентом будут резисторы и конденсаторы.
  3. Диоды и микросхему необходимо припаивать перед тем как устанавливать полевой транзистор.

После окончания пайки нужно в обязательном порядке убрать перемычку на выходном контакте транзистора, обезопасив собранное устройство от сгорания.

Готовое устройство можно разместить в любом удобном корпусе с отверстием для кабеля и переменным резистором R1. При изменении положения ручки последнего будет меняться частота импульсов, которая колеблется от 5 до 100 %, а степень освещенности помещения — около 20 раз соответственно.

https://youtube.com/watch?v=_HItR6NS5Kk

Что касается долговечности службы системы освещения с диммером, тут многое будет зависеть от точности и правильности расчетов нагрузок и подбора подходящего по параметрам оборудования. Удобство использования того или иного варианта управления можно определить в магазине электротоваров и подобрать наиболее подходящий диммер. Например, с голосовым управлением, чтобы даже не пришлось прикасаться к органам управления.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
