Выключатель света с пультом дистанционного управления

Составляющие беспроводного модуля

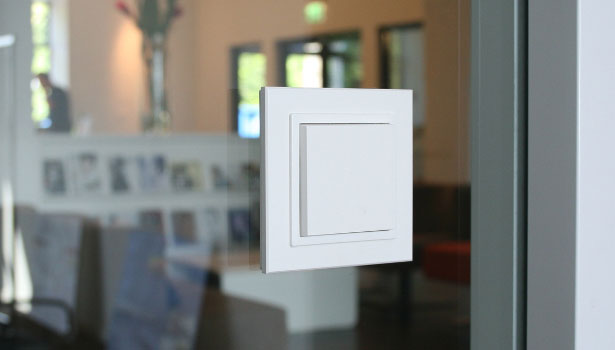

Конструкционно выключатель беспроводного типа очень прост и состоит из двух рабочих компонентов: приемника и передатчика. Каждый из этих узлов имеет свою зону ответственности и выполняет строго определенные функции, обеспечивающие корректное управление осветительной системой.

Устройство и принцип работы приемника

Приемник представляет собой радиоуправляемое реле, которое в процессе работы улавливает соответствующий сигнал и замыкает гальваническую цепь бытовой электропроводки.

Ставится реле в максимальной близости от осветительного прибора, либо где-то по соседству, но обязательно в месте, попадающем в зону охвата действия передатчика.


Благодаря компактности принимающего радиореле, его можно расположить в люстре, бра или торшере. Когда хочется взять под контроль управление точечными светильниками, приемник уместно «спрятать» за подвесной потолок

Еще один вариант – вмонтировать элемент в распределительную коробку, если ее габариты позволяют осуществить это технически. Управление мини-прибором осуществляется с пульта ДУ, смартфона, планшета, компьютера через Wi-Fi или посредством радиоволны.

Специфика действия передатчика

Для корректной работы передатчик не нуждается в подключении к действующей электросети. Питание обеспечивают автономные источники энергии – батарейки.

В более продвинутых моделях стоит маленький внутренний генератор, вырабатывающий электроток в момент, когда пользователь нажимает на клавишу. Энергетический импульс, возникающий в это время, трансформируется в радиосигнал, который улавливает приемное устройство.

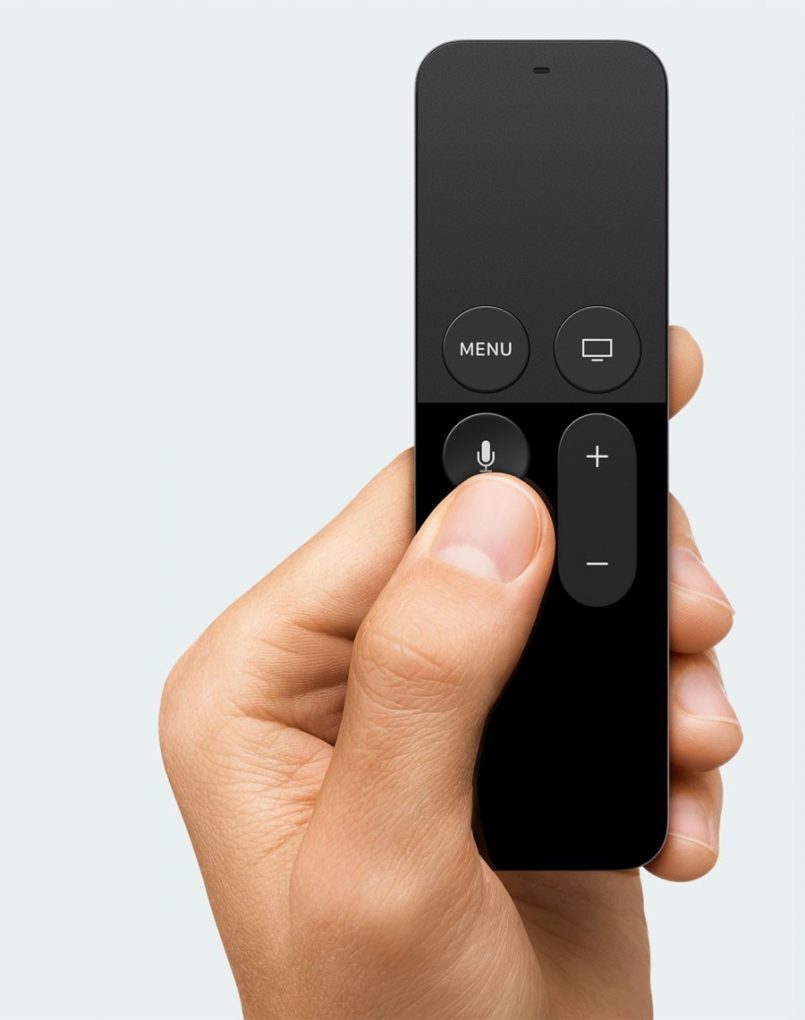

Команды модулю подают с пульта ДУ или через телефон, имеющий доступ к Wi-Fi. Таким способом удается контролировать одновременно до 8 приборов

Передатчик сигнала, укомплектованный энергогенератором, стоит дороже аналогичной модели на батарейках. Но цена быстро компенсируется удобством пользования, а хозяевам не приходится всякий раз думать, как не забыть и вовремя заменить отработавшие ресурс батарейки.

Объем зоны охвата устройства зависит от многих параметров. В первую очередь на это влияют общие технические характеристики изделия и конструкционные особенности помещения (планировка, наличие мебели, фальшь-стены и пр.), где размещается модуль.

Простые бюджетные устройства передают корректный сигнал в радиусе 20-50 метров. В более продвинутых моделях этот показатель достигает 350 метров, но цена на такие мощные приборы пока что еще «кусается».

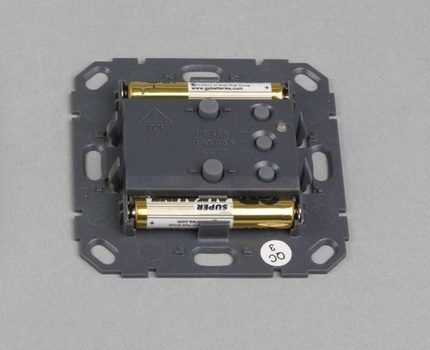

Передатчик сигнала, функционирующий на аккумуляторных батарейках, отлично справляется с включением и выключением света в помещениях, долго служит и требует от хозяев только одного – своевременной подзарядки батареек при помощи зарядного устройства

Отдельные производители выпускают продукцию с расширенным функционалом. «Умные» устройства берут на себя не только стандартное управление включением/отключением лампочек, но и регулируют интенсивность работы световых приборов и степень освещенности помещения. Обеспечивает работоспособность этого режима специальный компонент – диммер.

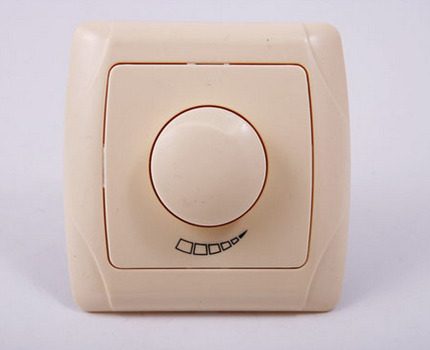

Устройство, оснащенное диммером, позволяет выставлять максимально удобный для себя уровень насыщенности светового потока. Это действие осуществляется удерживанием или прокручиванием рабочей кнопки, расположенной на самом выключателе

Назначение диммера – регулировка электрической мощности, отвечающей за яркость света. Прибор нормально работает как со светодиодными, так и с традиционными лампами накаливания.

Как работает пульт дистанционного управления на инфракрасном излучении: личный опыт

ИК датчики уже давно работают для беспроводной передачи команд с пульта ПДУ на различные исполнительные устройства.

Первоначально они стали внедряться для удобного просмотра телевизионных программ, а затем получили применение в других сферах нашей деятельности.

Упрощенная структурная схема пульта ДУ показывает принципы построения его работы.

В центре логической схемы пульта находится программируемый контроллер — микропроцессор, который обычно питается от пальчиковых батареек ААА.

Он по запланированному заранее алгоритму формирует строго определенную последовательность электрических импульсов, используемых в качестве уникальной команды для каждой кнопки.

Закодированный сигнал микропроцессора поступает на инфракрасный передатчик и импульсами светового потока излучается в окружающее пространство.

Его необходимо точно направить на ИК приемник. Тогда произойдет прием и обработка команды удаленным микропроцессором. Расшифрованная информация, после проверки, поступит на исполнительное устройство приемника.

Выключатели света производителя «Мастер Кит»: обзор возможностей

Все ИК модули работают по описанному выше принципу. Например, электронный блок BM8049M, выполненный в виде обычной платы, может быть врезан в разрыв существующей электрической схемы освещения. После монтажа его удобно изолировать от внешних цепей термоусадочной трубкой.

Для настройки его работы можно использовать пульт от телевизора, приставки интерактивного телевидения либо другого устройства. Главное условие — чтобы на нем была кнопка, которой вам не надо пользоваться для других целей.

Согласитесь, что их довольно много: в обычной работе достаточно нескольких, а назначение других мы даже не помним. Вот такая бесполезная кнопка и настраивается для работы с выключателем BM8049M.

Более современный модуль реле МР3328 компании Мастер Кит обладает возможностями управления от одного до восьми отдельных осветительных приборов, расположенных в разных местах дома или дачи.

Дистанция, которую может нормально преодолевать инфракрасный сигнал, от пульта к ИК приемнику может составлять до 15 метров. В условиях дома и квартиры этого вполне достаточно.

Но между датчиками необходимо создать прямую видимость: через препятствия сигнал не проходит.

Выключатель BM8049M наделен функцией автоматического отключения света через 10÷14 часов работы, что полезно для забывчивых людей. Его коммутационная способность ограничена нагрузкой 1,5 кВт.

Дистанционные выключатели освещения. Монтаж проходных настенных выключателей без проводов.

Что делать, если вам захотелось установить новые выключатели света у себя в квартире, ремонт в которой давным-давно закончен. При этом абсолютно не хочется заново штробить стены, снимать натяжные потолки, прокладывать новую проводку, подрозетники и т.д. Есть ли выход в данной ситуации?

Есть, причем абсолютно недорогой. Все затраты вам могут обойтись в пределах 500-1000 рублей. При этом вы не потратите ни копейки на новые провода и не проштробите ни одного лишнего сантиметра стен.

Помогут в этом деле дистанционные выключатели. Они работают путем передачи сигнала по радиоканалу на частоте 315 мГц или 433,92мГц. На частоте 433мГц работает большинство брелков для открывания гаражных ворот, шлагбаумов, сигнализации автомобилей. В принципе можно запрограммировать исполнительный блок устройства на такой брелок и управлять освещением с него.

Фактически вы покупаете уже готовое решение и затраты по монтажу здесь минимальны. Они бывают как одноклавишными, так и двух, трехклавишными.

Сами выключатели можно установить на стену двумя способами:

  • на двухсторонний скотч, который идет в комплекте, прямо поверх обоев или плитки
  • на шурупы саморезы в уже существующий подрозетник

Самый главный компонент дистанционного выключателя это силовой радиомодуль. Размером он не больше спичечного коробка.

Благодаря этому, разместить его можно где угодно – в распредкоробках, за колпаком люстры где подключаются провода, за натяжным потолком и т.д.

Еще можно установить его во внутрь старого, вытащив оттуда все «потроха».

Но чаще всего устанавливают именно в колпак люстры, благо места там предостаточно.

К радиомодулю подводится напряжение 220 Вольт и через его контакты и реле передается на светильники.

К одному модулю можно легко привязать несколько выключателей – один, два,три, четыре, без разницы.

Для создания такой схемы на простых проходных переключателях вам придется тянуть кучу лишних проводов, да и еще докупать другой вид – перекидные или перекрестные. Подробнее об этом читайте в статье – ”Проходные выключатели. Схема подключения.”

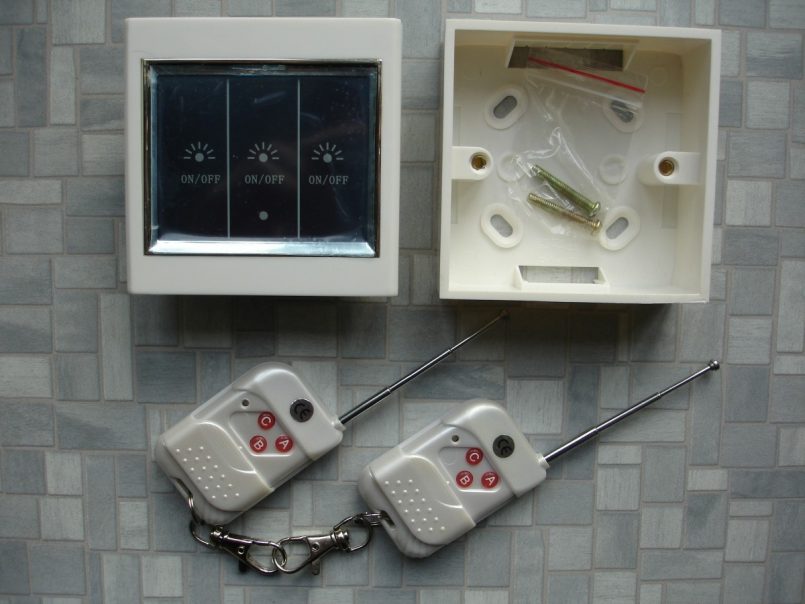

Еще к устройству можно привязать пульт дистанционного управления, брелок. И тогда для управления освещением в доме не нужно будет даже подходить к выключателям и нажимать на них.

Можете спокойно лежать на кровати, положить брелок на тумбочку и выключать свет не вставая с постели.

Так как мощности уличных светильников в разы больше комнатных лампочек.

Выключатель разбирается очень просто. Достаточно отверткой поддеть прорези в местах соединения крышки и корпуса. Никаких винтиков откручивать не нужно.

Принципиальная схема

Схема управления показана на рис. 1. Здесь в качестве сенсора F1 используется стандартный интегральный фотоприемник типа SFH-506-38, применявшийся в самых разных телевизорах.

Впрочем, можно вместо него установить любой более современный аналог, коих сейчас очень много. Он расположен на узком торце платы и смотрит в сторону этого торца.

То есть, там должно быть окошко для приема команд пульта. Фотоприемник имеет на выходе активный ноль, но для работы дальнейшей схемы нужна активная единица. Кроме того, номинальным напряжением питания фотоприемника является напряжение 5V, а для надежного управления выходным транзисторным ключом нужно несколько больше.

Поэтому, в отличие от остальной части схемы, фотоприемник питается напряжением 5V. И вот каскад на транзисторе VТ1 устраняет эти два противоречия. Он инвертирует импульсы с выхода фотоприемника и согласовывает логические уровни.

Рис. 1. Принципиальная схема дистанционного выключателя устройств управляемого пультом на ИК лучах.

На триггере D1.1 сделана входная схема логического управления Её задача в том, чтобы при каждом приеме сигнала пульта схема переключалась только один раз. То есть, независимо от того, сколько импульсов будет в командном сигнале. Это своеобразное реле времени на 1-2 секунды.

При первом же импульсе триггер D1 1 переключается в состояние логической единице на инверсном выходе. Это состояние устойчиво и не изменяется от последующих импульсов, из которых состоит вся команда. Но чтобы вернуться в исходное положение есть цепь R3-C2. Когда на инверсном выходе триггера единица, С2 медленно заряжается через R3.

Примерно через 1-2 секунды напряжение на нем достигает порога логической единицы, и триггер возвращается в исходное состояние.

В момент включения питания триггер D1.2 устанавливается в единичное состояние зарядным током конденсатора С4. На его инверсном выходе ноль.

Ключевая схема на полевых транзисторах VТ2 и VT3 закрыта и нагрузка отключена. В момент появления логической единицы на выходе D1.1 цепь C3-VD1-R4 формирует импульс, который поступает на вход «С» триггера D1 2 и переключает его в противоположное состояние.

Триггер D1.2 включен делителем на два, поэтому каждый импульс, поступающий на его вход «С» переключает триггер в противоположное положение тому, в котором он был ранее.

То есть, подав один импульс можно нагрузку включить, а подав второй – выключить. Это и используется для управления нагрузкой, – каждое нажатие кнопки пульта изменяет состояние нагрузки на противоположное.

Логическая часть схемы питается от параметрического источника VD5-R6-C5-VD2-VD6. Отличительная особенность -это использование двух последовательно включенных стабилитронов.

Это нужно для того чтобы получить не только напряжение 10V, необходимое для питания микросхемы и достаточное для управления выходным ключом. но для получения напряжения 5V для питания интегрального фотоприемника F1.

В различной литературе, в схемах, где ключ на мощных ключевых транзисторах управляется выходом логического элемента КМОП применяется непосредственное соединение этого выхода с затвором или затворами полевых транзисторов. К сожалению, это далеко не лучший способ.

Конечно, сопротивление затворов мощных ключевых полевых транзисторов очень высоко, но и емкость тоже не маленькая. В результате зарядный ток этой емкости оказывает перегружающее действие на выход логического элемента. Это не приводит к его выходу из строя, но создает сбои в работе триггеров и счетчиков.

В этой схеме напряжение управления на затворы поступает через резистор R7, который ограничивает ток заряда емкости затворов и исключает перегрузку выхода КМОП-элемента.

Осуществление контроля стационарно, а также при помощи SMS команд

Чтобы своевременно включать нагреватели нужно поместить в модуль классическую SIM карту. С любого смартфона передается необходимая команда, после чего устройство свяжется с блоком управления и уже по радиосигналу произойдет настройка конвекторов. Также можно установить универсальную программу, благодаря которой можно указывать следующие параметры: время включения и выключения, температура в помещении. В удаленном режиме можно полностью перенастроить работу системы. Вдобавок к этому агрегат укомплектован выходами для соединения с датчиками сигнализации.


Доступный и понятный в использовании прибор

ВЫКЛЮЧАТЕЛИ С ПУЛЬТОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Инфракрасные выключатели света с пультом дистанционного управления используются в основном для коммутации освещения внутри квартиры. В состав такой системы входит два прибора: передатчик и приёмник.

Чаще всего приёмник располагается на месте традиционного клавишного выключателя света, а передатчиком ИК сигнала служит пульт дистанционного управления световыми приборами. Распространённость именно такой конфигурации объясняется тем, что комплект дистанционного управления освещением на ИК лучах обычно устанавливается взамен ранее существующей проводной схемы.

Применяется также конфигурация системы с использованием инфракрасных лучей, при которой и приёмник и передатчик сигнала располагаются в одном корпусе на месте клавишного выключателя света. Для включения света в этом случае необходимо поднести к выключателю руку, или какой — либо предмет. При этом приёмник срабатывает, воспринимая отражённый сигнал передатчика.

Недостатком систем с использованием инфракрасных лучей является небольшая зона действия передатчика, ограничивающаяся для обычного дистанционного пульта буквально несколькими метрами.

Кроме этого, для успешной работы, приёмник и передатчик должны располагаться в зоне прямой видимости, так как инфракрасные лучи плохо огибают препятствия.

Радиоуправляемые системы дистанционного включения и отключения освещения также содержат приёмник и передатчик, но носителем управляющего воздействия здесь служит радиоволновое излучение.

Как и в случае с инфракрасными системами, радиопередатчик, как правило, размещается в дистанционном пульте, а приёмник – на месте клавишного выключателя.

Распространены и другие способы размещения, когда приёмник монтируется непосредственно в люстре.

Передатчик может быть выполнен не только в виде пульта, но и в форм-факторе обычного клавишного выключателя. Такое устройство с помощью двухстороннего скотча крепится в любом удобном месте, на стене или на мебели.

Блок приёмника, входящий в комплект дистанционного управления светом, включает в себя также контроллер с исполнительными устройствами (часто обычными электромеханическими реле). Нередко контроллеры имеют несколько каналов, что позволяет осуществлять включение света с пульта дистанционного управления, коммутируя каждую лампу люстры по отдельности.

При соответствующем выполнении проводной разводки, с помощью одного пульта можно осуществлять переключение нескольких источников света. Более того, радиоуправляемые комплекты могут использоваться для открытия и закрытия оконных жалюзи, оборудованных электроприводом, работы электрифицированных механизмов открывания ворот, дверей и калиток, вентиляторов, кондиционеров и других электроприборов.

К достоинству дистанционных переключателей с использованием радиоволн можно отнести следующее:

  • значительная дальность действия пультов, достигающая 100 метров;
  • способность радиоволн огибать препятствия и проходить сквозь стены.

Ещё одна разновидность автоматического управления освещением заключается в использовании датчиков движения, аналогичных применяемым в системах сигнализации. Сами датчики по принципу действия могут быть различными:

  • ультразвуковыми;
  • инфракрасными;
  • радиочастотными.

Как и в случае применения фотореле, процесс управления светом здесь осуществляется полностью в автоматическом режиме. Устройства такого типа имеют достаточно узкую область применения – освещение помещений или участков территории на время присутствия там людей. Такие системы очень эффективны для включения — отключения света в подъездах, на лестничных площадках, освещения у входа в дом.

Несколько слов о наиболее интеллектуальных системах, которые вероятно станут основой умного дома будущего. Речь идёт об устройствах, способных распознавать и выполнять различные команды, отдаваемые голосом хозяина.

Системы этого типа содержат анализаторы человеческой речи. В память устройства предварительно записываются различные команды, сохраняемые в виде спектра звуковых частот. При этом играют роль индивидуальные особенности голоса, его тембр, интонации. В процессе работы системы, принимаемая голосовая команда анализируется, её спектр звуковых частот идентифицируется с командами, сохранёнными в памяти, и при совпадении с одной из них, происходит выполнение определённого действия.

В начало

Преимущества и недостатки

Приборам дистанционного управления освещением присущи как преимущества, так и недостатки.

К достоинствам этого типа устройств относятся следующие характеристики:

Простота установки. Монтаж и подключение не сопряжены со штроблением стен и прокладкой электропроводки.
Возможность контроля с единого пульта (смартфона, компьютера) сразу за всеми осветительными приборами.
Обширная зона приема сигнала. На открытых участках сигнал распространяется на 20–350 метров. Стены и мебель слегка сокращают дальность сигнала.
Безопасность для жильцов

Дистанционный выключатель рассчитан на слабый рабочий ток, а потому даже при неосторожном повреждении конструкции человек не причинит вреда своему здоровью.

Недостатки беспроводных систем:

  1. В ценовом отношении беспроводные приборы менее доступы по сравнению с традиционными.
  2. В случае разрядки батареи в пульте дистанционного управления контроль за системой становится невозможен. Та же проблема возникает при плохом Wi-Fi контакте.

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

  1. На первый (C) контакт подключается общая линия.
  2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
  3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие — Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

Работа схемы тестируется следующим образом:

  1. Смонтированный участок цепи обеспечивают напряжением.
  2. Переводят клавишу первого выключателя в режим «Вкл».
  3. Осветительная лампа загорается.
  4. Следуют к точке размещения второго прибора.
  5. Меняют текущее положение клавиши второго устройства.
  6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Как выполнить реальный монтаж

Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Правильное подключение

Для того чтобы правильно смонтировать выключатель, необходимо знать его принцип работы, из чего состоит устройство и как подключить Wi-fi выключатель. Схема подключения данного беспроводного устройства очень проста.

Одно из преимуществ Wi-fi выключателя света заключается в простоте применения и подключения. При большом желании можно осуществить монтаж устройства своими руками

При этом важно точно придерживаться предоставленной изготовителем инструкции. Такая установка занимает всего несколько минут. Процесс подключения состоит всего из двух этапов:

Процесс подключения состоит всего из двух этапов:

  1. Установка приемника радиосигналов.
  2. Монтаж выключателя света (кнопки управления).

В основном приемники имеют от двух до четырех проводков. Они выходят из корпуса устройства. Для определения входного провода, необходимо прочитать инструкцию. Остальные провода будут выходными, к примеру, у двойного выключателя выходов будет два. Для монтажа приемника следует разомкнуть фазу, которая подает питание на осветительный прибор и подсоединить его к цепи, при этом нужно соблюдать последовательность.

В случае, когда необходимо подключить больше одной группы освещения, следует действовать следующим образом:

  • ноль подается на все осветительные приборы;
  • фаза разветвляется в Wi-fi выключателе;
  • фазу следует подать отдельно на каждую группу светильников.

Кнопка управления устанавливается достаточно просто, вначале необходимо сделать отверстие в стене с помощью перфоратора с фрезой по бетону. В готовое отверстие вставляется обычный пластиковый подрозетник, а для закрепления можно использовать гипс. Процесс установки абсолютно не отличается от установки выключателя света клавишного типа. Отличие только в том, что нет необходимости прокладывать провода, просто нужно надежно закрепить кнопку в подрозетнике.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как подключить Wi-fi выключатель света:

Теперь вы знаете, что собой представляет Wi-fi выключатель света и как осуществляется управление освещением через смартфон. Беспроводная электрофурнитура набирает все большую популярность, поэтому если вы решили внедрить систему «Умный дом», советуем обзавестись рассмотренными нами устройствами.

Будет полезно прочитать:

  • Как работает Wi-Fi розетка
  • Системы дистанционного управления освещением
  • Системы управления теплым полом

Виды выключателей

  • Крутящиеся. Такие выключатели представляют собой круглые прокручивающиеся кнопки. Включение и выключение света происходит после характерного щелчка. Так же они позволяют не просто включить и выключить свет, а еще и просто уменьшить уровень освещения.
  • В виде клавиш. Они самые популярные, позволяют при помощи различного количества кнопок переключить различные источники света.
  • Так же существуют выключатели с датчиком движения. Они включают и выключают свет автоматически, при передвижении человека по комнате.
  • Дистанционные. Такие выключатели представляют собой систему с пультом для управления.

И еще огромное количество разнообразных видов выключателей. Самыми удобными являются дистанционные выключатели. Переключение ими можно производить из любой точки комнаты, они не требуют проводного подключения и работают на батарейках. Дополнительный блок устанавливается на место старого выключателя.

Изготовление дистанционного выключателя своими руками

Для изготовления устройства нужен пульт, контроллер для осветительных приборов и источник питания

Изготовление выключателя на ДУ позволит интересно провести время и немного сэкономить на разнице в цене изделия заводского и самостоятельного изготовления.

Потребуется подготовить такие детали:

  • старый или новый пульт ДУ;
  • контроллер, подключающийся к осветительным приборам;
  • источник питания для ДУ.

С помощью компьютерной программы нужно откалибровать параметры сигналов для каждого канала в сети. Чтобы обеспечить гарантированное срабатывание устройства, следует установить троекратное дублирование команды при нажатии на соответствующую кнопку.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

  • Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
  • Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
  • INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
  • Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
  • Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
  • BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
  • Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
  • Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
  • Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
  • Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Разновидности радиопультов

Переносные управляющие устройства выпускаются в малогабаритных корпусах, похожих на пульты от бытовой техники, а самые миниатюрные модели – в виде брелка, прикрепляемого на связку ключей. Стационарные радиопульты размещаются на стене и бывают двух типов:

  1. Панель для накладного монтажа с клавишами или сенсорами – в сущности, тот же пульт ДУ, только в виде выключателя. Фиксируется винтами или двухсторонним скотчем в нужном (удобном) месте.
  2. Универсальный радиопередатчик-вставка, работающий от контактов любого выключателя, или «таблетка» для размещения в совместимом кнопочном сенсоре.

Помимо формы и места размещения, радиопульты различаются функционалом: одно канальные передатчики работают с единственным светильником, многоканальные руководят несколькими приборами освещения.

Установка и подключение

Выключатель приемник устанавливается стандартным образом в круглый подрозетник

Внимание: прибор не обладает
распорными лапками и не может быть установлен в старые типы подрозетников без крепежных винтов. Для нормального
крепления необходимы отверстия под крепежные винты с расстоянием примерно 71 мм., расположенные горизонтально или
вертикально.

В электрическом подключении нет ничего сложного и в схеме разберется любой, кто хоть когда-нибудь устанавливал выключатели.

В комплекте с любым приемником поставляется балластный конденсатор 0,22 мкФ – его рекомендуется ставить параллельно
каждой лампе или группе ламп. Без конденсатора энергосберегающие ЛДС или светодиодные лампы могут мигать в выключенном
режиме. Для ламп накаливания конденсатор не нужен.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
