Как построить свайный дом из бруса своими руками

Пример расчета стоимости свайного фундамента

В качестве примера расчета свайного фундамента под каркасный дом взят проект здания, площадь которого составляет 150 кв. м (10 на 15 м). Пусть шаг закрутки равен 2,5 м. Тогда строителям понадобится около 20 свай диаметром 11 см.

Вычисление несущей способности здания

Площадь в 150 кв. м, предполагает удельный вес каркасного дома, равный 350 кг/м. В таком случае масса строения составит 52,5 т

Приняв во внимание количество свай, нужно провести приблизительный расчет несущей способности объекта

Согласно характеристикам, одна свая может выдерживать нагрузку в 5 т. В результате 20 свай, умноженные на 5, дают 100 т. Это и есть максимальная нагрузка, которую будет оказывать строение на основание.

Как рассчитать стоимость

Сегодня на рынке сваи стоят порядка 1800 рублей за 1 шт. В итоге на сваи потребуется 36 000 рублей. Если прибавить к этому цену оголовков (200 рублей за единицу) то получится 40 000 рублей. Помимо этого, необходимо посчитать стоимость бетона, антисептических растворов, рубероида.

Рассчитать общую стоимость свайного фундамента каркасного дома несложно. Все зависит от материалов, которые будут использоваться в строительстве. Можно сказать одно – фундамент на сваях стоит гораздо дешевле ленточного и столбчатого. Даже если используются одинаковые материалы.

К примеру, стоимость ленточного фундамента для дома площадью 150 кв. м составит 120 тыс. рублей. Такая цифра получается, если рассчитывать цену исходя из средней рыночной стоимости бетона – 2000 рублей за 1 куб. Эти деньги уйдут только на приобретение бетона.

Подготовительные работы до начала строительства

До начала работ на участке вы должны иметь четкий проект вашего объекта. Без него трудно представить строительство даже маленьких построек. Как правильно составить проект для своего дома?

• Задолго до строительства мы сделали выбор в пользу жилого коттеджа или дачного домика. Теперь необходимо сделать выбор размера будущего дома. Это может зависеть от размера вашей семьи, финансовых возможностей.
• Определившись с размерами дома, необходимо решить вопрос о выборе технологии возведения дома из бруса. Некоторые из материалов могут не позволить решение вашего проекта.
• Дома из пиленого бруса. В качестве материала используется обрезной брус с 4 или 2 пилеными плоскими гранями. Материал имеет естественную влажность. Главным преимуществом такого материала является его доступность и дешевизна. Вы без труда сможете найти поставщика такого материала. Недостатки: потребность использования дополнительных уплотнителей между венцами, низкая эстетичность (требует наружной и внутренней отделки), значительная усадка дома, появление трещин.
• Дома из профилированного бруса. Строганный брус специального сечения. Заготовка снабжена шипом и пазом для плотного монтажа без дополнительных уплотнителей. Может быть выполнен из древесины естественной влажности или камерной сушки.
• Дома из клееного бруса. Тот же профилированный брус, но изготовленный при помощи склеивания отдельных досок по специальной технологии. Изготавливается только из древесины камерной сушки.
• Дома из двойного бруса. Стена представляет собой «пирог» из двух параллельных стен из доски сечением 45(47)х135 (140) мм с заполнением пространства между ними утеплителем.

Выбор технологии строительства неразрывно связан с поиском надежного поставщика необходимого материала. Интернет и телефон позволяют решить этот вопрос даже без посещения офиса производителя. Вы сможете уточнить цену и сроки поставок, остается только ознакомиться с отзывами о поставщике.

Мы выбрали размер и материал

Теперь можно приступать к окончательному проектированию дома. Здесь вам тоже может оказаться полезен интернет. Стоит лишь написать запрос «проект дома из бруса 6 на 6» или «дома из бруса 8 на 8», и вы получите огромный список проектов, зачастую даже с рассчитанной стоимостью. Не стоит перекраивать проект под себя без хороших знаний в деревянной архитектуре. Также вы можете воспользоваться типовым проектом от поставщика материалов (особенно это касается профилированного или клееного бруса). Нередко услуги проектирования могут быть предложены бесплатно при заказе домокомплекта от производителя.

В смету также придется включить стоимость фундамент дома. Вы имеете проект, знаете примерный весь объекта, грунт был изучен еще до проектирования – выбор типа фундамента будет простым делом.

Теперь мы готовы выехать на участок застройки. Можно приступать к полевым работам, но до этого надо решить еще один важный вопрос.

Обустройство гидроизоляции и укладка венцов

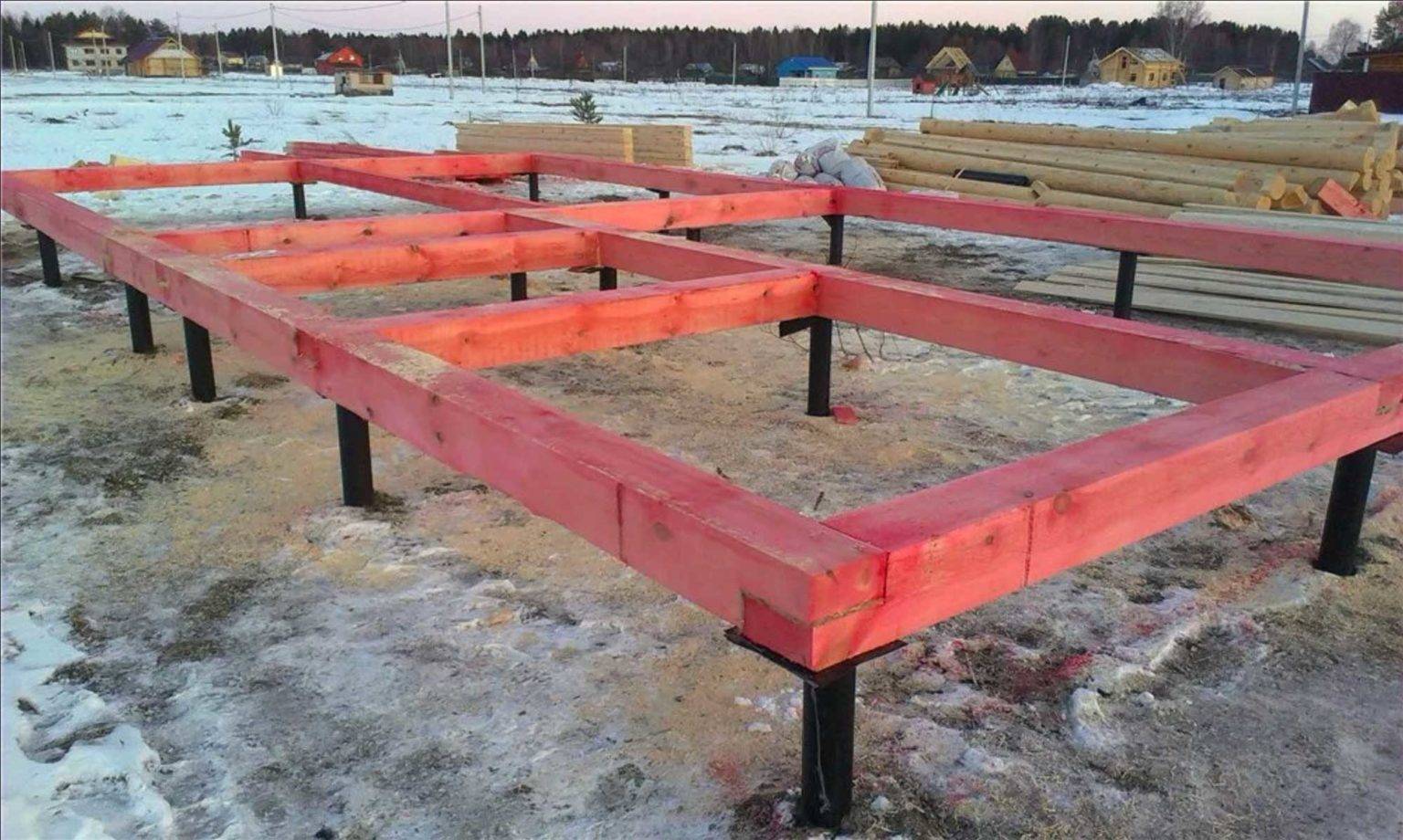

Обвязка из бруса, пропитанная раствором против влаги и гниения

Качественная гидроизоляция предохраняет стены здания и его внутренний микроклимат от увлажнения. От точности монтажа первого срубного венца зависит прочность и устойчивость дома. Проекты домов на сваях предусматривают укладку изоляционных слоев, которые защищают коробку жилого дома от проникновения воды снаружи и должны утеплить стены от холода.

Пошаговая последовательность установки венца:

• выравнивают верх основания, стелют рубероид (2 слоя) на горячем битуме или готовой мастике, кладут стеклоизол;
• прокладывают дощатую подложку (лежни), пропитанную защитным составом, проверяют горизонтальность;
• брус готовят путем раскроя по размерам основания вдоль и поперек;
• монтируют по периметру, пространство между элементами пропитывают мастикой, чтобы закрыть от гниения.

Поперечные бревна кладут поперек частей венца, координируют прямоугольность, горизонтальность балок и соответствие проектным размерам.

Бутовый фундамент

Бутовый фундамент что это такое?

Все просто — это фундамент выполненный из крупных камней (бут — крупные камни), скрепленных бетоном или раствором.

Конструктивно бутовый фундамент можно сделать любой формы:

• Ленточный;
• Столбчатый;
• Плита.

Скрепление камней между собой выполняется двумя способами:

1. Камни укладываются друг на друга на раствор, по аналогии с кирпичной кладкой;
2. Камни укладываются внутрь выставленной опалубки, а затем заливаются жидким бетоном. Получается монолит.

Во время строительства каменную кладку можно армировать.

Главным преимуществом такого фундамента является низкая стоимость, особенно если камень есть в свободном доступе

Главный недостаток — высокая трудоемкость и временные затраты. Укладывать камни придется вручную, а это тяжело и долго

Конструкция и технология

Для возведения своими руками вполне доступной является схема устройства брусового коттеджа с мансардой:

Если же планируется стройка сезонного одноэтажного домика 6х6 м из бруса 150х150, можно возвести его, используя балочно-брусовую технологию. Тогда по углам и под простенки в нижний венец коробки ставятся на шипах вертикальные (строевые) брусья.

Простейший способ сборки бруса в стены — вставной шип-паз. В качестве шипов при этом используются готовые прямоугольные ламели (только не эллиптические мебельные), подходящие по размеру. А пазы под них оформляются фрезером по дереву.

Что касается более прочного дома, пригодного для постоянного проживания в местах с не слишком суровым климатом, его ставят на коренных шипах, сковороднем. Только тогда потребуется особый фабричный брус, потому что ручной фрезер фрезу требуемого размера не провернет.

В качестве дополнительного условия в данной ситуации следует назвать ригель крыши. Силовая конструкция кровли, включая стропильную систему, а также коробка самого здания должны быть самодостаточны с механической точки зрения. То есть крыша должна быть такой, чтобы ее можно было снять и разместить рядом с домом на «отлежку» в 2-3 месяца. А потом поднять обратно, без нарушения конструкции (и крыши, и здания). Необходимость такой технологической операции обусловлена неспособностью брусовой коробки нести распирающие нагрузки.

Деревянная основа под стены

Планируемые внутренние перегородки, несущие нагрузку веса второго этажа и кровли солидарно с наружными стенами также обопрутся на антисептированный брус, уложенный на прокрашенный швеллер. Гидроизоляционный слой, как и по бетону, надлежит проложить по всему периметру. Оксид железа – ржавчина и деревянная обвязка дома не лучшее соседство.

Шпильки крепления бруса к прокату предпочтительнее не варить, просверлить отверстия. Для удобства монтажа лаг желательно пропустить по внутреннему периметру брусок 40х40. Плиты ОСП лягут на него, став опорой лагам. Крепление всех силовых узлов каркасного дома осуществляется на гвоздях. Саморезы – только для фиксации ОСП и гипсокартона. Утеплитель независимо от типа: минеральная вата, пенополистирол, другие виды, укладывается вразбежку, перекрывая стыки предыдущего ряда, нейтрализуя образование мостиков холода под полом дома. Невзирая на то, что плиты ОСП, влагостойкая фанера плохо пропускают влагу, пароизоляционная мембрана сверху и ветрозащитная плёнка с противоположной стороны укладываются непременно.

Используемые инструменты и материалы

Набор используемых инструментов, техники и материалов будет зависеть от того, вручную будут устанавливаться сваи или с помощью специальной техники. Для возведения свайного фундамента своими руками понадобятся ручной бур, бетономешалка, трубы из асбестоцемента или металла, бетонный раствор, арматура и доски для опалубки ростверка. Для гаража, бани или небольшого дачного строения на сваях такое основание вполне реально установить самому. А для монтажа фундамента под полноценный дом лучше пригласить специалистов. Тем более что некоторые виды свай требуют участия специальной техники.

Способы погружения

В соответствии от заглубления в почву свайные фундаменты разделяют на следующие виды:

• Забивные. Выполняются способом вдавливания грунта с помощью спецтехники. Погружение происходит с применением вдавливающих механизмов и вибропогружателей. Чтобы увеличить давление используют сваи с квадратным сечением.
• Набивные железобетонные и бетонные сваи производятся на месте построения способом бурения скважин с заливанием бетона. Чтобы увеличить жесткость фундамента дополнительно используют арматуру.
• Винтовой фундамент. Стальные сваи в форме сверла закручивают в почву вручную либо бурильной установкой. Ввинчивая в грунт, происходит заглубление вращающего стержня.
• Буронабивной железобетонный фундамент. Готовые стержни из железобетона погружаются в подготовленные пробуренные скважины.

Стоимость строительства — самостоятельного и под ключ

При самостоятельном строительстве нужно учитывать, что стоимость одного бревна составит 7500 рублей. Если фундамент будет состоять из 20 столбов, то эту цену нужно увеличить в 20 раз — она будет равна 150 тысяч руб.

Дополнительно нужно учитывать затраты на:

• цемент,
• песок,
• рубероид,
• используемые пропитки.

В зависимости от выбранного варианта, к стоимости фундамента нужно будет добавить 30-50 тысяч руб. Таким образом, установка фундамента в зависимости от выбранного варианта достигнет 180-200 тысяч руб.

При оплате работы под ключ, потребуется оплатить следующее:

1. Работу над созданием проекта.
2. Исследование грунта.
3. Стоимость деревянных столбов.
4. Оплата материалов, использования инструментов и оборудования.
5. Заработная плата специалистов.

Цены будут отличаться в зависимости от конкретных особенностей проекта. В среднем они составят 250-300 тысяч руб.

Как и чем обвязывать?

Материал для обвязки

Установка будет зависеть от особенностей материала изготовления балки и фундаментной основы. Обвязка винтовых свай брусом является распространенным вариантом. Но большинство интересуются вопросом, требуется ли использовать технологию с использование бруса, если можно использовать материалы с большей надежностью, металл или бетон.  Отметим сразу, что брус является самым лучшим вариантом для ростверка при строительстве каркасного дома или дома из дерева, так как брус имеет большую прочность и высокую устойчивость к температурным перепадам. Во время обрабатывания антисептиком, который помогает защитить дерево от гниения, срок эксплуатации бруса увеличивается и становится больше, чем у стальных балок. Обвязка свай брусом проводится по технологии, которая предусматривает крепление балок на резьбу, или же выполняется закрепление каждой части ростверка при помощи хомута.

Установка на резьбу

Такая методика используется лишь для фундамента, который П-образный. Во впадины на фланцах нужно установить брус и закрепляют при помощи самореза. Между сваями и балками помещают рубероид. Балки соединяют в чащу или лапу по углам. Крепления угла может быть выполнено при помощи шипов. Для углов снаружи используют элементы в виде уголков. Такая методика дает возможность не тратить время на систему пазов и гребней.

Использование двутавровой балки и швеллера

Если конструкция не сильно нагружена, можно сделать ростверк из швеллера. К такой конструкции можно отнести сарай или баню. Ростверк из металла и сваи обвязывают с применением сварки. Элементы конструкции и основания прикрепляют на круговой шов. Процедура сборки заключена в установке швеллера на оголовки. Элемент можно укрепить таким образом, что боковые грани будут как будто бы смотреть вниз. Обвязка швеллером винтовых свай  также выполняется и в противоположном направлении, в этом случае грани направляют вверх.

При таком расположении швеллера сопротивление нагрузкам на поперечных частях конструкции будет в разы лучше. Таким образом, вы получаете опалубку, которую следует залить раствором, и получится сформировать стеновую кладку для армопояса. Для того, чтобы обеспечить обвязке высокую прочность, вместо швеллера используют двутавровую балку того же размера. Когда балки и швеллеры стыкуются в углах, то используют сварку. По окончанию обвязывания опор ростверк покрывают средством, которое не дает образовываться коррозии.

Обвязка доской

Обвязка винтовых свай досками своими руками часто подразумевает использование материала из лиственницы, кедра, ели или сосны. Крепление фундамента в этом случае начинают с изготовления балки, в основе которой используют доски. Элементы следует склеить между собой и зафиксировать при помощи саморезов или установить на болтовую систему. При использовании в строительстве фундамента тонких досок следует дополнительно придавливать их листами фанеры. Обязательно следите за тем, чтобы все стыки были расположены на разных сваях. Доски между собой соединяем в полдерева. Балки должны быть расположены на ребре и зафиксированы при помощи свай.

Обвязка свай по данной технологии выполняется так:

• Делают внутренний, внешний и средний контур (по принципу елочки).
• Элементы по очереди собирают и устанавливают.
• Между оголовками, швеллером и обвязкой следует обязательно установить слой рубероида для гидроизоляции.
• Если высота обвязки вышла больше 0,4 метров, то дополнительное основание следует укрепить профильной трубой.

Использование профильных труб для обвязки двутавром

Если хотите, можно сделать обвязку двутавровой балкой, и тогда выбирайте материал с отверстиями перфорации. Двутавр следует приварить как можно крепче и впритык. Предпочтение в выборе данного материала заключается в малой массе и высокой прочности. Профильная труба в этой конструкции будет играть роль распорки, что повысит долговечность и улучшит эксплуатационные характеристики здания. Для обвязки профильную трубу следует приварить снаружи по всему периметру основания.

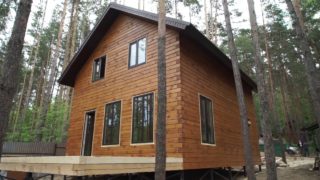

Строительство дома из бруса на винтовых сваях

Свайный фундамент обустраивают на нестабильных почвах, склонных к пучению

Дешевле свайных опор столбчатый фундамент, но его применение ограничено определенными типами почв и рельефом участка застройки. Винтовое основание выдерживает значительные нагрузки и монтируется в ослабленных грунтах, например, влагонасыщенных слоях, пучинистых породах. Несущую способность регулируют длиной сваи, ее диаметром и конструкцией наконечника.

Брусовые дома возводят в один или нескольких этажей, перекрытие делают из деревянных балок. Строения отличаются небольшим весом по сравнению со зданиями из кирпича, бетона, железобетона.

Монолитный фундамент ниже отметки промерзания будет глубоким, а боковое давление почвы вытолкнет легкое строение из земли при высокой грунтовой воде в период морозов. В проблемных грунтах ставят многолопастные сваи, которые сопротивляются выдергиванию, сжатию и выталкиванию одновременно.

Преимущества и недостатки

Сваи используют для строительства дома на наклонном участке

Винтовые опоры ставят независимо от сезона, в бетон добавляют оптимальные противоморозные присадки при минусовых температурах. Не нужно ждать 28 суток после схватывания заливки т.к. нагрузку несет свая, а бетон только защищает ствол от взаимодействия с грунтом и увеличивает устойчивость элемента.

Плюсы домов на сваях из бруса:

• Стоимость металлических стоек и работ по их завинчиванию меньше, чем цена материалов монолитного основания, проведения земляных работ и бетонированию в опалубке.
• Сроки строительства значительно короче.
• Нулевой цикл можно организовать на застроенном участке, при этом соседние здания и зеленые насаждения не пострадают.
• Уклон земли не играет особой роли.
• Готовый фундамент не подвергается усадке.

Шаг №2: Фундамент для каркасного дома своими руками

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

Свайно-винтовой фундамент для каркасного дома

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Вообще, все плюсы и минусы свайно-винтовых фундаментов, рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент, так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения. Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.

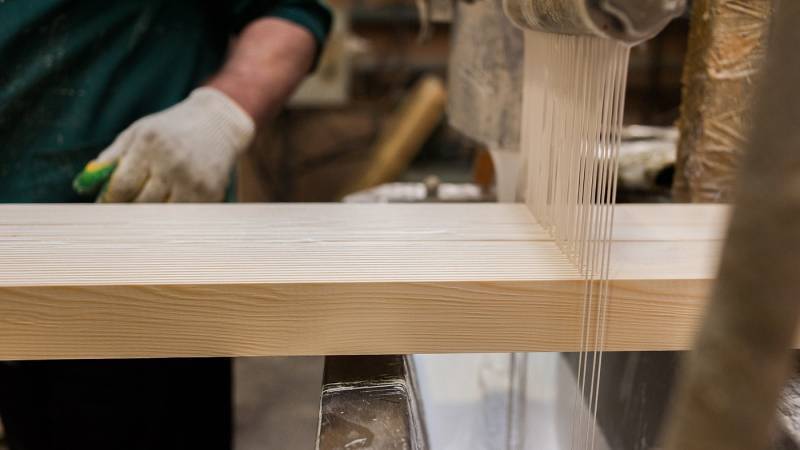

Дома из клееного бруса

Технология производства клееного бруса подразумевает использование множества отдельных дощечек – ламелей, предварительно высушенных. Длина и толщина этих самых ламелей может быть различной, право решать это берет на себя непосредственно сам производитель.

В этом случае особое внимание уделяется именно качественной сушке ламелей, что и делает готовый материал после склеивания настолько прочным, выносливым и долговечным. Лучшие стороны ламелей располагаются снаружи бруса, а худшие – прячутся внутрь. Лучшие стороны ламелей располагаются снаружи бруса, а худшие – прячутся внутрь

Лучшие стороны ламелей располагаются снаружи бруса, а худшие – прячутся внутрь.

Соединение бруса осуществляется опять же за счет использования специального крепежа – шипа и паза. Особая конструкция в данном случае является не только отличительной чертой, но и весьма практичным элементом.

Деревянные дома из клееного бруса соберет даже самый неопытный строитель. Это, пожалуй, основное преимущество, которое оценит каждый новичок.

За счет качественной просушки каждой ламели удается достичь легкости готовой конструкции, устойчивости к гниению, рассыханию от времени и воздействия агрессивной окружающей среды.

Все те, кто живет в домах, построенных из клееного бруса от производителя, уже успели отметить, насколько тепло в них. Они довольно быстро прогреваются и способны в течение длительного времени поддерживать оптимальную температуру.

Устройство винтового основания под дом

Определение качества грунта путем бурения пробных скважин на участке

Технология предполагает соблюдение чертежных размеров и положений осей в масштабе на поверхности участка. Вкручивают сваи вручную, с применением средств малой автоматизации или соответствующих специальных установок. Первые работы включают срезку плодородного слоя на 15 – 20 см и планировку площадки по уровню для удобства разметки. Планировку выполняют вручную или используют грейдеры.

Сваи выбирают по расчету несущей способности грунта под острием элемента. Стойки бывают однолопастные или многолопастные, их выпускают с литыми, сварными или составными наконечниками. Первый вид ставят в плотных грунтах, которые трудно проходить, чтобы сохранить целостность лопастей. Перед проектированием нужно определить тип грунта, выяснить уровень стояния грунтовой жидкости и отметку промерзания почвы.

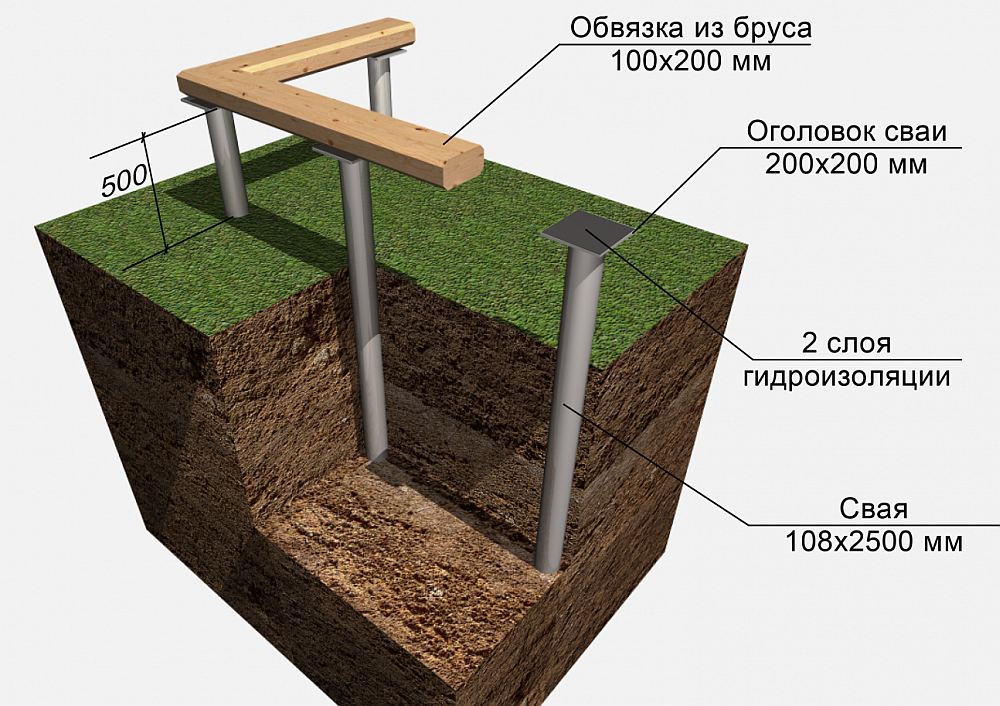

По периметру свайной схемы и внутри между оголовками выполняют балочную обвязку — ростверк, который должен укрепить конструкцию каркаса.

Разметка и монтаж свай

На подвижном грунте нужны сваи с несколькими широкими лопастями

Разметку делают с помощью арматурных или деревянных кольев и капронового шнура. Выдерживают прямые углы при разметке, правильность которых проверяют теодолитом. Для разметки лучше пригласить геодезиста-строителя, чтобы не иметь проблем с перекосами на будущих этапах.

Способность грунта воспринимать и выдерживать нагрузки зависит от состава почвы на стройплощадке. Играет роль конструкция сваи, ее диаметр, толщина стенок и протяженность.

Брусовой дом на винтовых сваях ставят на элементы:

• диаметром от 89 до 108 мм;
• размах винтовых крыльев достигает 250 – 300 мм;
• толщину стенки берут 3,5 – 5 мм, иногда применяют усиленные с толщиной 6 мм;
• длина стойки колеблется от 4,5 до 4 метров.

Монтаж крыши

Крышу обустраивают сразу после возведения стен, чтобы древесина не намокала

В домах из бруса предусматривают легкое перекрытие из древесины хвойных пород. Сечение балок выбирают так, чтобы обеспечить жесткость и избежать прогибов. С двух сторон покрытия ставят гидроизоляцию и шумозащитную мембрану. Для предохранения от холода применяют пенопласт или пенополистирол.

Стропила устанавливают с шагом 1,2 – 1,5 метра, на них делают обрешетку под крепление кровельного материала на расстоянии 50 см. Иногда вместо рейки 50 х 50 мм прибивают листы ДСП в виде сплошного настила под шифер, профлист, металлочерепицу.

По контуру скатов ставят отливы для дождевой воды из нержавейки, оцинковки или пластика. Система включает вертикальные водосточные трубы, которые выводят жидкость за пределы отмостки.

Монтаж крыши

Крышу обустраивают сразу после возведения стен, чтобы древесина не намокала

В домах из бруса предусматривают легкое перекрытие из древесины хвойных пород. Сечение балок выбирают так, чтобы обеспечить жесткость и избежать прогибов. С двух сторон покрытия ставят гидроизоляцию и шумозащитную мембрану. Для предохранения от холода применяют пенопласт или пенополистирол.

Стропила устанавливают с шагом 1,2 – 1,5 метра, на них делают обрешетку под крепление кровельного материала на расстоянии 50 см. Иногда вместо рейки 50 х 50 мм прибивают листы ДСП в виде сплошного настила под шифер, профлист, металлочерепицу.

По контуру скатов ставят отливы для дождевой воды из нержавейки, оцинковки или пластика. Система включает вертикальные водосточные трубы, которые выводят жидкость за пределы отмостки.
