Дом из металлокаркаса: пошаговая инструкция своими руками, особенности

Сфера использования зданий из металлоконструкций

Быстровозводимые здания полностью отвечают сегодняшним потребностям рынка. Данная технология строительства позволяет быстро и качественно создать прочные сооружения, отвечающие запросам клиентов. Главное отличие быстровозводимых сооружений от обычных — это скорость, с которой строители справляются со своей задачей. При этом применяются особые конструкторские решения, отличающиеся своей практичностью и простотой исполнения. Особую роль играют материалы, которые используются при строительстве. Технология быстрой постройки применяется при возведении таких объектов:

Крытых бассейнов,
Автостоянок,
Выставочных центров,
Складских помещений.

Фундамент для постройки каркасного дома: требования к основанию

В качестве основания при монтаже каркасного дома можно выбрать любой тип из простейших видов фундамента – именно этим и хорош каркасник. Выделяют три основных типа, которые чаще всего применяются в подобном строительстве:

Свайно-винтовой фундамент.
Ленточное основание.
Плитный или монолитно-плитный.

Каждый из типов имеет как плюсы, так и минусы. Разберём их более подробно.

Строим каркасный дом на свайно-винтовом фундаменте

Это наиболее простой вариант основания. Его можно выполнить двумя способами. Первый – сваи из асбестовых труб – более трудоёмок. Для его выполнения бурятся скважины, в которые опускаются асбестовые трубы. Далее труба армируется и заливается бетоном.

Именно так выполняется установка асбестовых труб для свайного фундамента

Второй вариант – это использование готовых металлических винтовых свай, скважины для которых не требуются. Они ввинчиваются в землю, для чего на конце у них сделано некое подобие бура. Такая работа выполняется при помощи техники или вручную. Вот небольшая пошаговая инструкция выполнения подобного фундамента своими руками для каркасного дома 6×6.

Иллюстрация Описание действия

Так выглядят винтовые сваи. Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места забуривания. Длина их будет зависеть от грунта, но для каркасных домов большой она не бывает. Иногда для подобных расчётов приходится обращаться к специалистам.

Начинаем заглублять винтовые сваи строго вертикально. Для этого один человек следит за положением по монтажному уровню, а двое других вращают сваю по часовой стрелке. Эти же действия можно произвести при помощи специальной машины

Важно, чтобы верхние срезы свай были на одном уровне. Это можно проверить лазерным уровнем

Когда все сваи заглублены, делается связка при помощи стальных труб под верхними платформами

Это делается для придания прочности, устойчивости будущему строению. Если сварочными работами вы никогда не занимались, лучше обратиться за помощью к профессионалам.

Последним этапом на верхние платформы свай наваривается каркас из стальных швеллеров. Он станет опорой для будущего чернового пола. Здесь очень важна прочность сварки и качество шва. После того как работа закончена, весь каркас, особенно места сварки, покрывается антикоррозийной краской.

Этот вид фундамента мы решили описать более подробно, чем остальные, так как он менее трудоёмок, быстрее остальных монтируется и пользуется наибольшей популярностью.

Обустройство ленточного фундамента для каркасного строения

Ленточный фундамент используется реже, хотя среди представленных является наиболее дешёвым. Для его обустройства по отмеченному контуру выкапывается траншея глубиной от 100 до 400 мм. Внутри изготавливается деревянная опалубка, которая возвышается над землёй на 100-300 мм. В неё укладывается арматурный каркас и заливается бетон. В результате высота фундамента составит 200-700 мм. Внутри фундамента насыпается песчаная подушка, песок трамбуется и также заливается бетоном. Получается черновой бетонный пол, опирающийся на прочный фундамент.

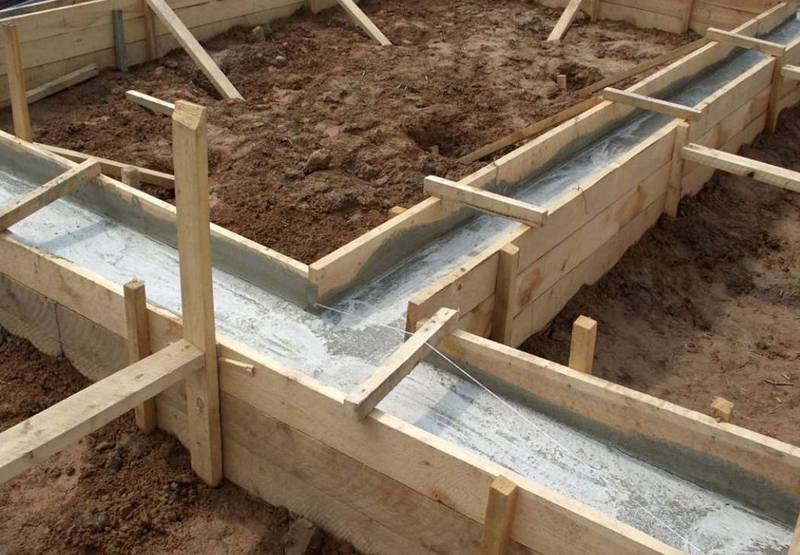

Готовый ленточный фундамент – можно начинать возведение каркаса

Плитный фундамент для постройки и его особенности

Особенностью такого основания является то, что он двигается при сезонных расширениях грунта. По этой причине его иногда называют «плавающим». Для его обустройства необходимо заглубиться по периметру на 100-200 мм, а вокруг смонтировать опалубку высотой 200-300 мм. В углубление засыпается гравий или песок, трамбуется, после чего внутри связывается каркас из арматуры и заливается бетон. В раствор желательно добавлять влагостойкие добавки, которые обеспечат долговечность плиты и сухость полов в доме.

Теперь рассмотрим технологию строительства нижнего перекрытия. По причине того, что каркасные дома на свайно-винтовом фундаменте наиболее распространены, именно на их примере мы и будем разбирать этапы возведения.

А это плитный фундамент – он будет «плавать» вместе с подвижками грунта

Статья по теме:

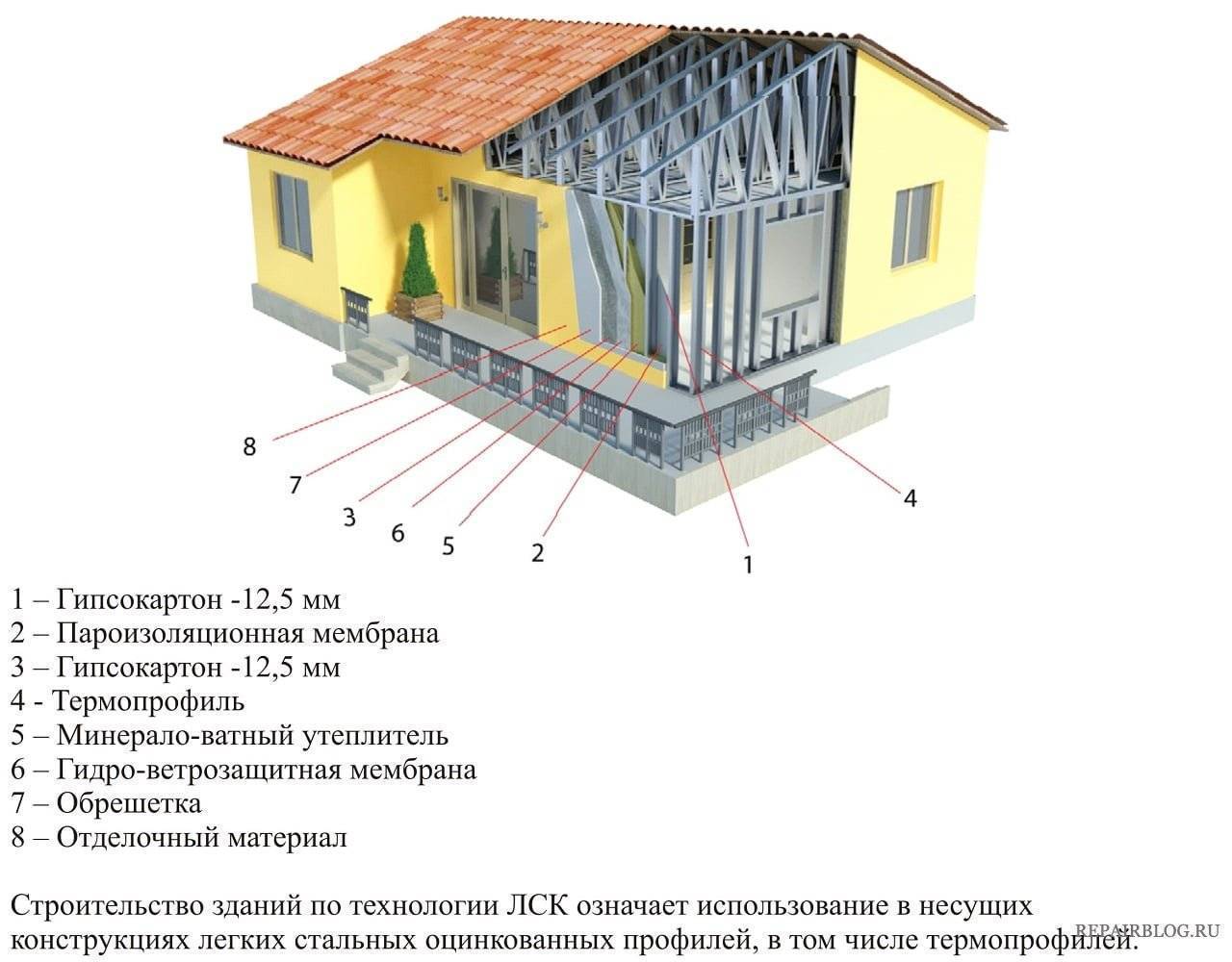

Обшивка и утепление постройки – рекомендованные материалы

Отделка стен возведенного каркаса снаружи выполняется профилированными листами, ориентированно-стружечными плитами (ОСП), сэндвич-панелями, специальными теплоблоками. Последние из указанных изделий сейчас особенно популярны. Они имеют три слоя:

Фасадный – делается из высокоплотного керамзитобетона.
Утепляющий – пенополистирол ПСБ 25.
Несущий – керамзит с порами.

Теплоблоки укладываются на цементную смесь либо на специальный клеящий состав. Декорируются они посредством окрашивания. Эту операцию удобнее всего осуществлять краскопультом.

Облицовку стен допускается выполнять деревянной либо пластиковой вагонкой, легким декоративным кирпичом. Если хочется придать дому особой экстравагантности, его обшивают материалами, имитирующими природный камень.

После установки ограждающих конструкций приступают к утеплению дома пенополистиролом, минеральной или эковатой. Эти материалы обязательно накрывают паровлагоизоляционной пленкой.

Теплозащиту разрешается производить при помощи пенополиуретана, газо- и пенобетона. Такие составы задувают в пространство между стенами, получая однородную прослойку повышенной плотности. Она эффективно удерживает тепло, обеспечивая в жилище комфортный температурный режим даже в суровые зимы.

Кровля металлокаркасных жилых строений обустраивается при помощи любых не очень тяжелых материалов – волнового шифера, рубероида, ондулина. Выбранные изделия монтируются на предварительно уложенный пароизоляционный слой. А сверху их накрывают гидрозащитной пленкой.

Инструкция по возведению дома из металлопрофиля своими руками

Способ соединения профиля без сварки

Построить металлокаркасное строение самостоятельно очень трудно без опыта и специальных знаний. Инструкция предназначена для людей, которые имеют навыки в сборке подобных конструкций или будут работать в команде с опытными работниками.

Тонкостенные материалы в виде опоры дома требуют надежной фиксации всех стальных профилей. Для крепления обшивки предназначаются ребра жесткости. К стойкам и перекладинам будут монтировать окна и дверные коробки, поэтому эти звенья должны быть максимально прочными и устойчивыми.

Этапы возведения здания:

устройство фундамента;
сборка остова и монтаж элементов крыши;
утепление вертикальных и горизонтальных ограждений.

После окончания монтажа каркаса обшивают фасад, фронтон и боковые стены. В системе утепления применяют гидроизоляцию, чтобы не намокал защитный материал.

Устройство фундамента

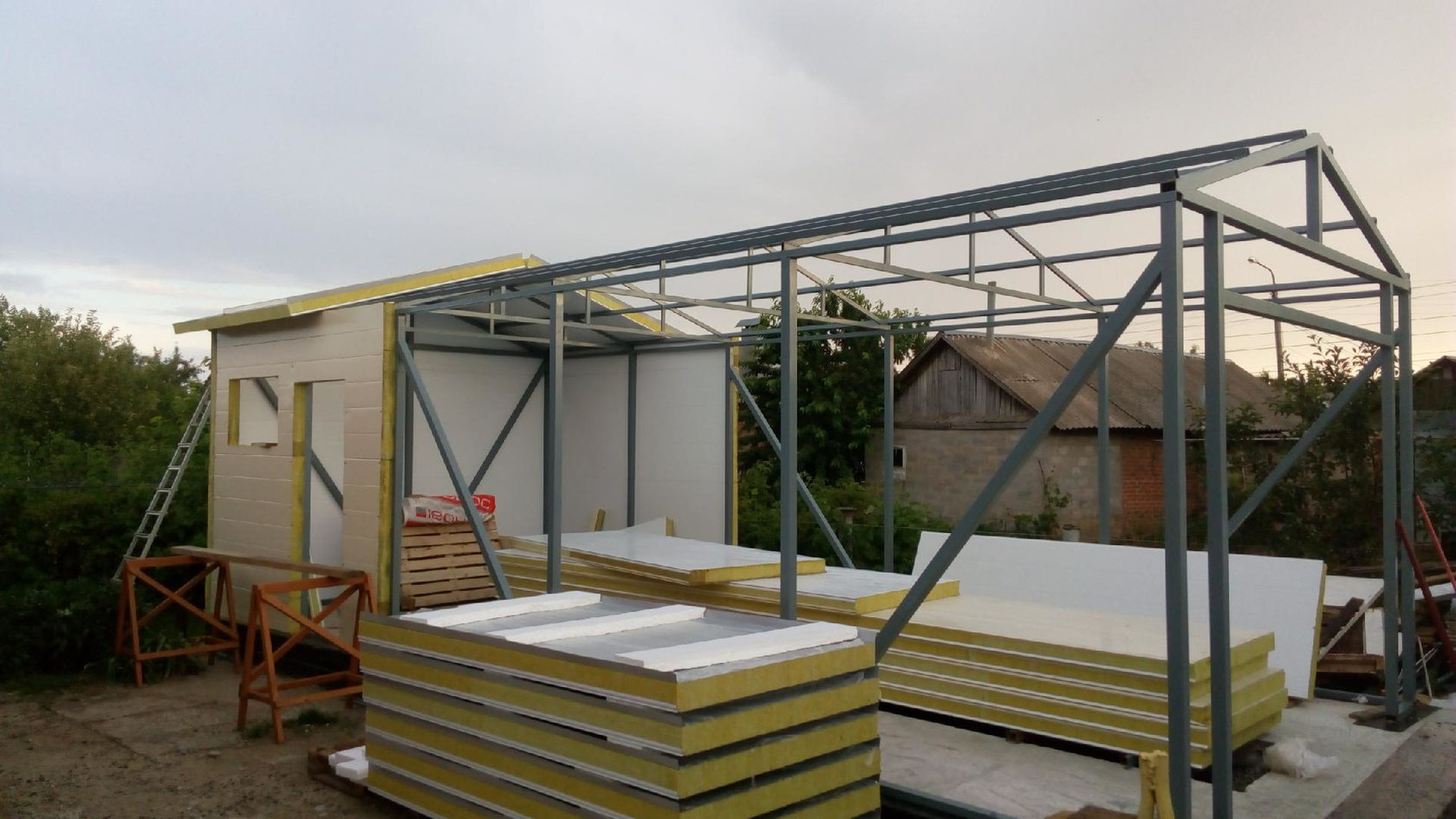

Возведение металлического каркаса на свайном фундаменте

Используют малозаглубленный тип основания. Выбирают столбчатый вариант, делают монолитную ленту из бетона или применяют сваи. Для ленточного фундамента выполняют жесткую раму горизонтального расположения, что дает возможность перераспределять усилия в слабых и нестабильных почвах.

Столбчатый фундамент делают вместе с балочной рамой, при этом ее элементы жестко соединяют с применением специальных опорных деталей. Столбы ставят из железобетона, кирпича (силикатного), применяют сборные монолитные изделия. По сваям делают ростверк с использованием несущих металлических прогонов.

Выбирают фундамент после изучения качеств грунта в области строительства

Принимают во внимание глубину промерзания земли и уровень поднятия почвенной жидкости. Для нестандартных строений собирают нагрузки, чтобы узнать общую величину, которая действует на фундамент

Сборка каркаса и устройство крыши

Кровля из дерева и металлочерепицы на каркасном доме

Жесткость остова создается, если соблюдается пространственная геометрия. При выставлении стоек, подкосов и других вертикальных элементов используют для контроля отвес или лазерный уровень. Разметка мест установки проводится нивелиром с выдерживанием прямых углов и отметок по высоте. Горизонтальность поперечных элементов контролируют строительным или водяным уровнем.

Порядок работ:

наружные ограждения выполняют перфорированными стойками, внутренние облицовывают гипсокартоном, если позволяет требования к огнестойкости строения;
высота потолков может быть устроена до 4,0 м;
перекрытия между этажами делают профилированным настилом по оцинкованным балкам, их дополнительно звукоизолируют и утепляют;
если пролет больше 4,8 метра, то конструируют фермы доля перекрытия такого промежутка;
по стропильным звеньям ферм делают обрешетку шляпным профилем.

Между сдвоенными стойками наружной стены прокладывают вспененную ленточную подложку, чтобы через щель не поступал холод.

Утепление каркасно-металлического дома

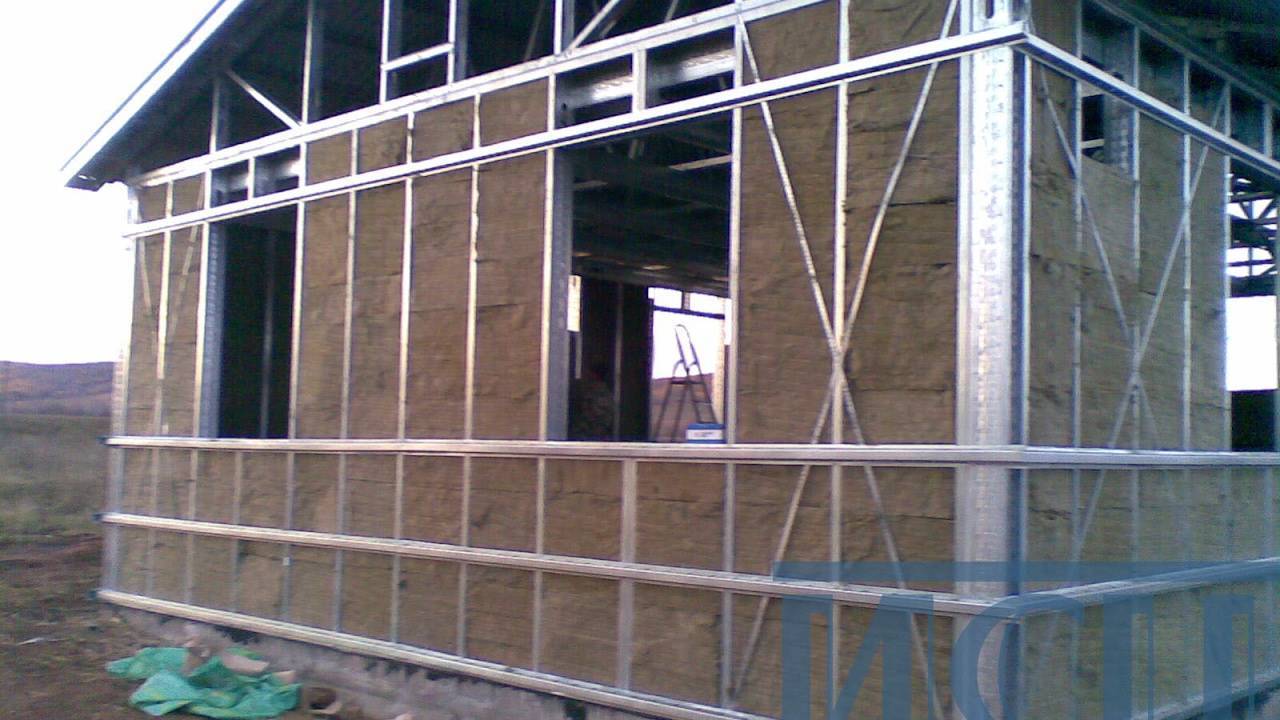

Металлический каркас утепляют каменной ватой

Защитные материалы укладывают в наружных ограждениях в границах высоты сечения звеньев остова, закрывают пленками с двух боков. Внешнюю облицовку делают в виде вентилируемого фасада, ставят пенополистирол или минвату.

Порядок работ для утепления:

Заделывают пеной все полости внутри металлических стоек, прогонов, подкосов.
Внутри площадь стен покрывают пароизоляционной пленкой, снаружи фиксируют плотный целлофан для ветрозащиты.
Для монтажа минваты нужна перегородка, чаще применяют г/картон.
Промежуток между панелями закладывают утеплителем, отрезанные куски крепят на скобяные выступы, пробивая ими материал, прижимая вату к стене.

https://youtube.com/watch?v=R9590UDkc6A

Необходимые материалы и инструменты

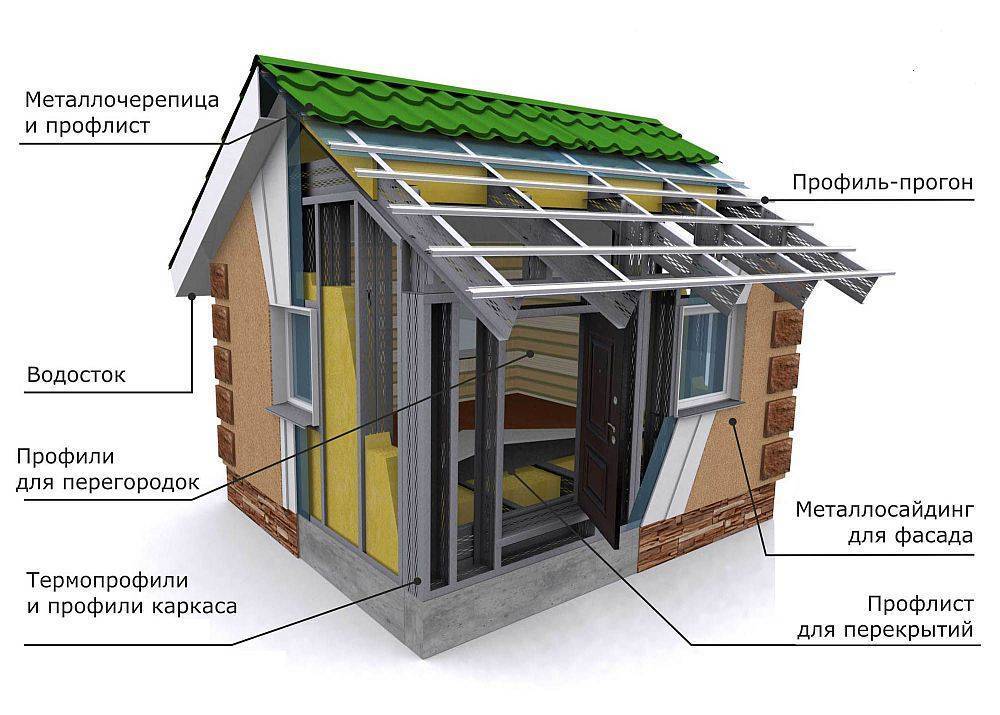

Все виды металлического профиля (его еще обозначают аббревиатурой ЛСТК) для каркасов домов делают из конструкционной стали с помощью штампов в холодном виде. На каждый лист наносится защитное покрытие из цинка, препятствующее коррозии. Толщина покрытия варьируется от 18 до 40 мкм. Чем толще покрытие, тем дороже профиль, но и выше его долговечность. Наиболее дорогие профили покрывают методом горячего оцинкования.

Толщина листа, из которого делается профиль, также различна. Самый тонкий – 0,7 мм, самый толстый – 2 мм. Чем толще сталь, тем выше несущая способность ЛСТК. Однако также с увеличением толщины повышается вес и стоимость. Поэтому толщина металла и тип профиля рассчитываются специалистами исходя из нагрузок, которые будет нести каркас.

Сегодня ЛСТК поступают на рынок из десятков источников: зарубежные и отечественные, мелкие заводики и крупные сталелитейные предприятия. Рекомендовать конкретного производителя тут сложно. Стоит смотреть на качество металла (отсутствие следов ржавчины, сколов покрытия и т.д.)

Существует несколько типов профилей:

Они также подразделяются на подвиды в зависимости от конкретных задач:

Определить, какой именно профиль ставить на каждый участок, без специальных знаний невозможно. Именно поэтому составление проекта каркасного дома лучше поручить специалисту.

Набор инструментов может несколько отличаться, в зависимости от того, у какого производителя заказаны ЛСТК. Но практически всегда комплект профиля поступает в расчете на отверточную сборку: все пронумеровано, разложено в соответствующем порядке, снабжено соответствующими крепежными элементами.

Каркасный дом из металлопрофиля своими руками. Пошаговая инструкция

Процесс строительства каркасного здания практически одинаков, хоть используется металлический каркас, хоть деревянный. Вот основные шаги по возведению дома на готовом фундаменте:

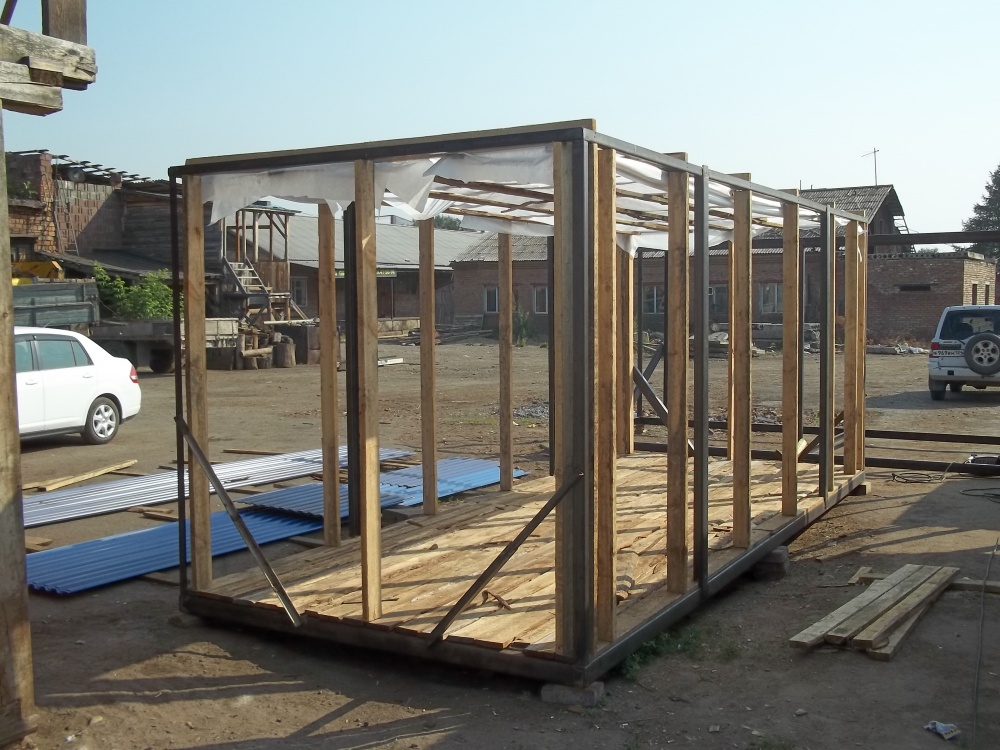

На основании собирается нижняя обвязка. Это очень ответственный этап, так как именно здесь закладывается основание для будущего здания.
По углам ставятся главные опорные стойки

Их очень важно выставить строго вертикально. При использовании металлического каркаса такой отвесности добиться легче, но все же не помешает проверить правильность установки с помощью отвеса.
Между основными опорными стойками крепятся дополнительные стойки, они связываются в единый каркас стен с помощью поперечин и укосин.
Стойки связываются воедино верхней обвязкой

Монтируется каркас потолочных перекрытий.
Собирается каркас крыши.
Крыша гидроизолируется и утепляется, на стропилах собирается обрешетка под кровельный материал.

Если планируется строить многоэтажную конструкцию, может применяться два варианта каркаса. В первом случае опорные стойки проходят через весь каркас. Тогда два этажа дома представляю собой как бы единое целое. В этом случае прочность конструкции выше, но строить сложнее, так как понадобится более длинный и тяжелый профиль. Во втором случае каркас первого и второго этажа представляет собой отдельные вещи, которые уже затем соединяются между собой.

Каркасная технология в сфере частного строительства набирает популярность. Причиной тому ее экономичность, надежность и быстрота проведения работ.

При соблюдении всех правил, получается крепкий, экологичный дом из металлопрофиля, который не требует повышенных расходов на отопление и прочих постоянных финансовых вложений.

Если вы остановили свой выбор на данной технологии, наша предлагает вам услугу изготовления металлоконструкций. Мы имеем богатый опыт в производстве различных конструкций из металла и можем гарантировать вам высокое качество изделий по приятным ценам.

Сроки строительства

На этапе проектных работ или даже раньше всегда может возникнуть вопрос – сколько же времени продлится вся стройка. В зимний период, конечно же, погодные условия будут несколько мешать работам. Летом можно не только успеть залить прочный и надежный фундамент, но и возвести готовый дом в рекордное время.

Ряд первоочередных вопросов

Насколько сложен общий план дома.
Будут ли работы производиться строительной бригадой или самостоятельно. Как строятся и ремонтируются каркасные дома ютуб – влогеры выкладывают репортажи достаточно часто. Небольшой фрагмент как экономично построить каркасный дом своими руками — видео.

Подготовительный. Создание проекта дома с учетом будущей местности, этажности и используемого в строительстве материала.

Установка фундамента

Ленточного – устойчивая монолитная конструкция по всему периметру будущего дома и внутренним комнатам;
Свайного – универсальный вид фундамента, подходящий для всех типов почвы, не рекомендуется установка в сейсмически непостоянных территориях;
Столбчатого – из готовых круглых или прямоугольных столбов, либо отлитых из дерева и цементного состава на месте.

Фундамент и материалы для него должны выбираться с учетом почвы, ветрености климата, подземных вод, этажности. Начать строительство каркасных домов по видео урокам можно, имея минимальные навыки строительства.

Как заливается фундамент под каркасный дом смотреть видео.

Преимущества и недостатки зданий

Дом из металокаркаса не дает усадку, служит более 100 лет

Прогрессивная технология легких каркасных строений их стальных профилей имеет множество положительных моментов, которые делают ее популярной. Первым из них является скорость производства работ по монтажу конструкций от фундамента до крыши за счет малой трудоемкости отдельных процессов сборки. Типовые профили имеют стандартные стыки, поэтому соединяются шаблонным методом.

Отмечают другие достоинства:

современный экстерьер строения;
небольшая по численности бригада сборщиков;
легкость внутренней и наружной отделки за счет продуманных деталей остова;
нет усадки, отсутствует потребность в массивном фундаменте;
экономичный дом легко отапливать;
жесткость и прочность строения;
долгий срок эксплуатации (около 100 лет).

К недостаткам можно отнести факт, что дом собирают профессионалы, или работы ведутся под их контролем. Ошибки при сборке снижают качество и ведут к преждевременному разрушению.

Использование металлического каркаса при возведении частных домов

Каркасные дома наиболее предпочтительны — они имеют большинство преимуществ. Но наибольшее распространение получила канадская технология сборки домов.

Они удобны тем, что сделать и зашить металлические рамы можно по отдельности, а потом их просто соединить между собой.

Преимущества

Каркасные дома проверены временем и к их преимуществам можно отнести:
Высокопрочный материал;
Учитывая небольшой вес, можно хорошо сэкономить на фундаменте;
Устойчивость к плесени, грибку и гниению;
Высокоточный монтаж;
Дешевая транспортировка;
Отсутствие отходов и мусора;
Возможность строения свободной планировки и большими пролетами.

СТОИТ ЗАПОМНИТЬ! Здания возведенные по этой технологии, не подвергаются серьезным изменениям, даже если не отапливаются в холодное время года, что особенно важно для дачного строительства.

Недостатки

Подвержены ржавчины;
Высокая пропускная способность тепла;
Минимальное время эвакуации во время пожаров;
Сложность закрепления различных навесных элементов;
Из-за высокой электропроводности необходимо уравнивать потенциалы;
Не подходит для массивных элементов.

СТОИТ ЗАПОМНИТЬ! Каркасные дома имеют высокую скорость сборки и, возможно ее произвести самостоятельно.

Преимущества и недостатки

Любой частный дом, в основе которого сформирован металлический каркас, имеет следующие неоспоримые преимущества:

общий вес монтируемых конструкций намного меньше, чем у кирпичной или бревенчатой постройки такой же площади и объема. Меньшая нагрузка позволяет удешевить фундамент;
дом фактически производится на заводе, где нарезаются металлические элементы нужной длины. На участке нужно лишь собрать его по инструкции. С этим справятся два-четыре человека;
быстрота возведения. За несколько недель можно не только собрать каркас, но и сформировать стеновой пирог, покрыть крышу и обшить наружную сторону стен.

У строительства по каркасной технологии ЛСТК есть один существенный недостаток – это требование неукоснительного соблюдения частными застройщиками всех строительных алгоритмов.

Также металлические каркасы нуждаются в большом количестве ребер жесткости, чтобы противостоять тем же ветровым нагрузкам.

Стеновой металлический профиль полностью удовлетворяет требованиям СНиП с точки зрения безопасности. Однако многие считают, что дома с полностью деревянным каркасом более экологичны, хотя заметная разница наблюдается только по звукоизоляции, поскольку металл более проницаем для всевозможных колебаний.

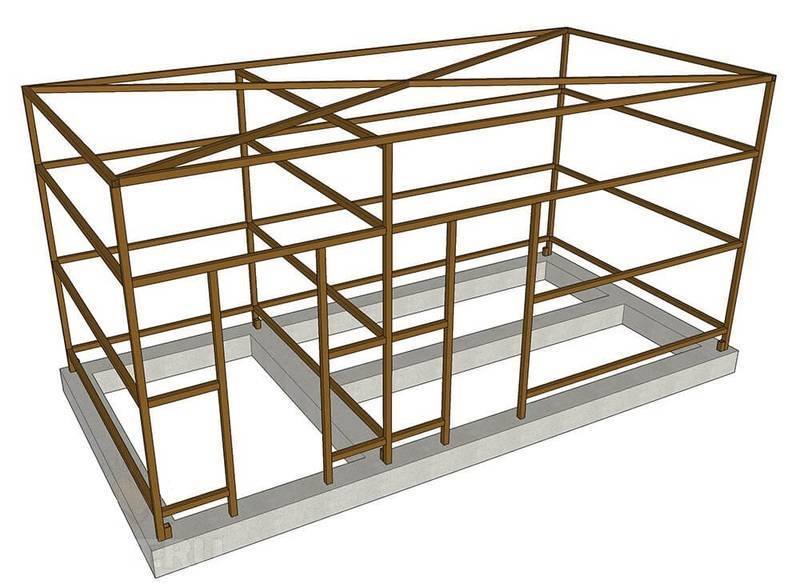

Простой фундамент каркасного дома

Расчет необходимого количества материала

Необходимо грамотно рассчитать все нагрузки на каркас из профильной трубы Дом из профтрубы требует точных и сложных расчетов

Основную несущую нагрузку в нем несет каркас, поэтому очень важно учесть все действующие на него факторы:

габариты – ширину, высоту, длину каждой стены или каждого архитектурного элемента;
вес – включает массу каркаса, перекрытий, отделки, утеплителя, мебели, сантехники и оборудования;
ветровые, снеговые, дождевые нагрузки, присущие данному региону – эти сведения можно почерпнуть из справочников, при расчетах нужно учесть не только абсолютные величины, но и характер конструкции: угол наклона крыши существенно влияет на совокупную нагрузку.

После вычислений разрабатывают схему каркаса с учетом выбранных материалов. Вычисляют нагрузку на каждый элемент. Если результат не удовлетворительный, изменяют каркас.

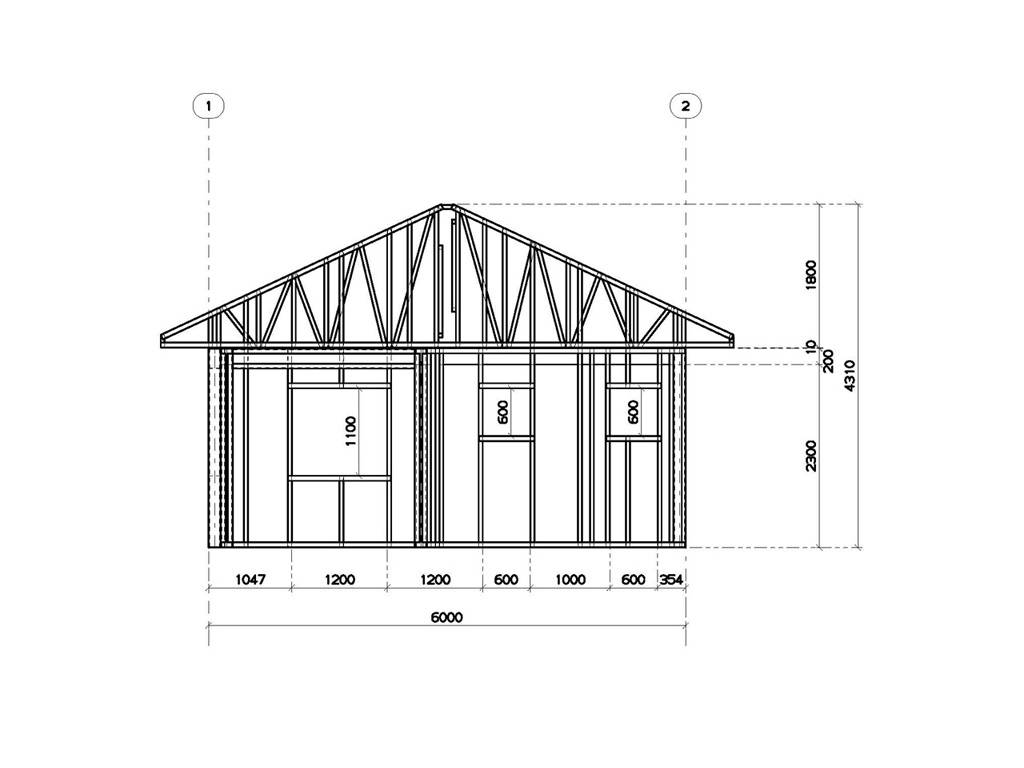

Следующий этап – расчет и создание чертежей каждого конструктивного элемента – колонн, перекрытий, перегородок, прогонов. Все углы маркируют.

В результате разработки формируется комплект рабочих чертежей, где описаны подробные схемы каждого узла, указаны материалы и прочее.

Преимущества и недостатки домов с металлическим каркасом

Каркасный дом имеет множество плюсов:

Короткий срок строительства. Средний дом на каркасе из профтрубы возводится всего за два месяца.
Для сооружения дома достаточно бригады из четырех человек, что экономически выгодно для заказчика.
Стоимость строительства ниже, чем при использовании традиционных технологий, за исключением возведения деревянных каркасных домов.
Не нужен мощный фундамент. Конструкция легкая, поэтому можно сэкономить на сооружение основания.
По этой же причине постройка на каркасе не дает такой сильной усадки, как монолитные и кирпичные здания.
Металлический каркас в сравнении с деревянным прочнее и долговечнее.

К недостаткам и трудностям при возведении металлокаркасных строений относят следующее:

Каркас из профтрубы должен быть профессионально и грамотно просчитан

Важно правильно рассчитать нагрузки на несущие и прочие балки и колонны, что сделать без специальных знаний невозможно. Поэтому к проектированию жилых домов, значительных по площади зданий, необходимо привлечь опытных специалистов.
Отсюда и сложности с определением оптимального сечения труб и толщины материала, экономическим обоснованием расходов на приобретение элементов металлоконструкций

Покупая трубы с излишним запасом прочности, потребитель переплачивает лишние деньги. Экономия средств за счет покупки труб меньшего, чем нужно, сечения и толщины стенок, приведет к непоправимым ошибкам в строительстве всего здания.

Типовые серии (проекты) быстровозводимых зданий

Значительно ускорить и облегчить процесс проектирования и возведения конструкций позволяет приобретение типового проекта здания из ЛМК и сэндвич-панелей. Полнокомплектные быстровозводимые здания могут использоваться для складских, производственных, сельскохозяйственных, спортивных помещений, офисов и многого другого. Промышленная компания «Веста» предоставляет типовые конструкции собственного производства, а так же проектирование и изготовление комплектов зданий по индивидуальным заказам.

Полнокомплектное здание типовой планировки представляет собой готовое решение для бизнеса. Его приобретение позволяет существенно сократить время и расходы на строительство за счет отсутствие этапа проектирования, коротких сроков поставки и комплектации из уже готовых элементов. Кроме того, при покупке типового комплекта заказчик имеет очень четкое представление о будущем строении, поскольку имеет возможность увидеть уже реализованные проекты.

Как правило, типовые проекты ориентированы на определенную сферу бизнеса. Наиболее широко они применяются для строительства магазинов, торговых павильонов, рынков, гостиниц, автосервисов и АЗС, кафе и т.д. Готовые проекты могут комплектоваться всем необходимым, вплоть до мебели и кондиционеров. Как правило, возведение таких зданий ведется “под ключ”.

Типовой проект здания подразумевает возможность адаптации к условиям заказчика. Варьироваться могут такие показатели как размеры здания, тип и толщина утеплителя сэндвич-панелей, цвет, наличие оцинкованного или оцинкованного и полимерного покрытий и т.д.

Существует множество решений типовых проектов зданий для торговых павильонов, рынков, складов различных категорий, цехов, АЗС, автомоек и т.д. Примерами типовых проектов зданий из ЛМК могут выступать серии зданий Тула-6 и Тула-9 от завода-производителя металлоконструкций Веста. Комплекты зданий включают металлокаркас, высокопрочные болты для сборки, сэндвич-панели с обкладками из оцинкованной стали и полимерным покрытием, винты для крепления сэндвич-панелей, ворота (в том числе высококачественные автоматические и противопожарные ворота и двери собственного производства), а также доборные элементы. Конструкции оптимизированы с учетом многолетнего опыта эксплуатации зданий, что обеспечивает оптимальные характеристики при снижении материалоемкости и исключает ошибки в ходе строительства.

Возведение зданий типовых серий Тула-6 и Тула-9 характеризуется отсутствием сварных соединений, возможностью последующего многократного демонтажа, транспортировки и монтажа на новом месте. Размеры элементов конструкции оптимизированы для перевозки любым видом транспорта.

Типовые полнокомплектные здания Тула-6 и Тула-9 обладают высокой функциональностью, так как имеют возможность легко адоптироваться к потребностям клиента, обладают высоким качеством, надежностью и соответствуют всем техническим нормам.

Приобретая полнокомплектные здания, вы становитесь обладателем универсального решения, способствующего активному развитию вашего бизнеса!
