Проект №1 – домик с двухскатной крышей
Итак, строим домик-крышу для скважины или колодца, из которых вода подается в дом с помощью насосной станции. Это небольшое помещение для защиты оголовка колодезных колец, а дверца необходима, чтобы контролировать работу насоса, а также производить чистку и дезинфекцию.
Домик для колодезной скважины с дверкой, построенный в виде большой крыши
Основной материал для устройства каркаса – брус и обрезная доска. Слишком объемные детали сделают строение громоздким, слишком тонкие – хрупким, поэтому стоит остановиться на средних параметрах: сечение бруса – 80 мм х 100 мм, толщина доски – 40 мм. Необходимо подготовить четыре стойки шириной 8 см и четыре обрезных доски, подходящих для нижней и верхней обвязки, шириной 12 см. Доски заранее отпиливают по размерам, затем детали обвязок поочередно приколачивают к стойкам, чтобы в результате получился ровный и надежный каркас
Следует обратить внимание на крепеж: длина гвоздей должна быть такой, чтобы они прочно соединяли две детали – примерно 10 см
На схеме каркаса хорошо видны места креплений верхней и нижней обвязки к стойкам
Каркас легче всего собрать в следующей последовательности: сначала соединить досками сверху и снизу две стойки, затем таким же образом скрепить оставшиеся две стойки, обе конструкции расположить вокруг колодезной шахты и окончательно их соединить между собой обвязками.
Строительство крыши следует начать с устройства стропильных ферм – жесткой конструкции, на которую будет крепиться обрешетка. Лучше выбрать достаточно прочные доски (толщиной не менее 3 см), длина которых 180 см – от длины этих досок будет зависеть высота строения. Для монтажа ригеля и укосин потребуется доска меньшей толщины – 2,5 см. Укосин должно быть 8 штук, стропильных деталей – 6 штук, ригелей – 3 штуки, длина каждой – 30 см.
Расстояние между элементами обрешетки должно быть одинаковым
Последовательность работы:
Свежие записи
5 работающих способов использования дегтя в огороде7 комнатных растений, которые помогают выйти замуж даже в зрелом возрастеКомнатные растения, которые могут расцвести к беде
- Обрезав стропила под углом, их верхние концы соединяют между собой. В качестве крепежных элементов применяют саморезы. Дополнительно зафиксировать расположение стропил поможет ригель, прикрепленный на 30 см ниже верхней точки. Лучше все действия производить, положив детали на землю.
- На стропилах делают вырез в том месте, где они будут соединяться с досками верхней обвязки. Соединяют каркас и стропила при помощи гвоздей (12 см длиной).
Схема соединения стропил с верхней обвязкой каркаса
- Монтаж стропил усиливают, устанавливая укосины. Стропильные фермы соединяют с помощью своеобразного конька – двух досок, к которым в дальнейшем крепится обрешетка. Интервал между элементами обрешетки – 13-15 см. Выступы над обеими стенкам строения – 10 см.
- Построенную крышу покрывают рубероидом.
- На рубероид монтируют шифер специальным крепежом. Места угловых соединений прикрывают ветровыми досками.
Дверка в домик – своего рода дощатый щит, который изготавливается простым способом. Нарезают доски длиной 85 см и шириной 15-20 см, складывают одна к одной и скрепляют между собой деревянными брусками с сечением 2,5 см х 3 см. Достаточно двух брусков – один снизу, другой сверху. В качестве крепежа используют саморезы, на каждую доску по 4 штуки. Чтобы дверка при движении сохраняла форму, а доски не «гуляли», по диагонали приколачивают еще один брусок – для жесткости.
Основание и каркас домика практически спрятаны под крышей, а дверка находится над основанием, выше уровня земли
После обшивки фронтонов приколачивают ручку и защелку, затем навешивают дверку на рояльные петли. Финишный этап – обработка досок с внешней стороны защитными средствами от плесени и грибка, покраска лаком или специальной краской для древесины в тон соседних построек.
Основные этапы сооружения домика
Рассмотрев варианты оформления, вы определились с подходящим типом домика и хотите испытать свои силы в его строительстве? Давайте на примере простого домика закрытого типа с дверцей вместе разберем основные этапы сооружения и порядок действий при этом.
Этап #1 — создание чертежа и подбор материалов
Начинать следует с создания чертежа, на котором предстоит указать размеры каждого элемента конструкции. Далее приведем в качестве примера чертеж двухскатной крыши, изготовленной из брусьев и досок (вагонки).
Создавая чертеж, нужно подсчитать, какие материалы и в каком количестве понадобятся.
Для такого небольшого домика понадобится примерно следующий набор материалов:
деревянный брус – для изготовления стропил, конька, основы и их крепления, а также брус для опоры;
Сейчас читают
бревно – для изготовления ворота (барабана);
доски – для фронтонов и скатов крыши, и в качестве подставки, чтобы ставить ведро;
металлические прутья – для изготовления ручки и крепления ворота;
мелкие расходные материалы – металлические втулки, шайбы, дверные петли, ручка;
гвозди или саморезы;
ведро и веревка или цепь.
Что же касается количества материалов, то в каждом конкретном случае расход будет зависеть от размеров изделия и его формы.
Этап #2 — подготовка инструментов и древесины
Собрав необходимые материалы и докупив недостающие, самое время подготовить следующие инструменты:
бензопила, электролобзик, циркулярная пила или болгарка + диск по дереву;
дрель или перфоратор;
молоток, отвертка;
уровень, рулетка, карандаш.
Также на этом этапе можно подготовить древесину – выровнять, обтесать, обработать антисептическими и антигрибковыми защитными средствами.
Если вы никогда не работали с электроинструментом и собираетесь пилить древесину болгаркой, в такой ситуации рекомендуем ознакомиться с правилами пользования болгаркой.
Этап #3 — изготовление каркаса
Сначала нужно измерить оголовок колодца и на основе этих мерок создать чертеж основы конструкции.
Далее разметить брусья, доски на нужные отрезки и выполнить распил. Затем собрать каркас будущего домика и его основу.
Этап #4 — крепление ворота
На этом этапе делают ворот, обработав бревно и вбив в него с одной стороны металлический прут, а с другой – металлическую ручку. Крепят его к вертикальным стойкам металлическими пластинами.
Этап #5 — облицовка и декор
Теперь нужно собрать дверцы из досок и прикрепить их. Затем прибить к каркасу доски/вагонку, покрыть сверху гидроизоляционным слоем.
Как все это сделать, наглядно продемонстрировано в следующей фото-подборке.
из К каркасу предстоит саморезами прикрепить бруски, на которые будут прибиваться двери
Для чего важно определиться с размерами дверцы и выполнить карандашом и линейкой необходимую разметку Доски под сборку дверцы размечаются, распиливаются. Затем из них собирают дверцу, используя гвозди и брусья. Крепление к каркасу осуществляется с помощью металлических петель
На дверцу также нужно прикрутить ручку Скаты и фронтоны будущей крыши облицовывают досками или вагонкой. А поверх наносят гидроизоляционный слой, к примеру, популярную сейчас гибкую черепицу – она легко крепится и стойко выносит природные катаклизмы Оголовок самого колодца можно также облицевать вагонкой. Или же использовать декоративный кирпич, искусственный камень, осколки плитки и прочее. Территорию рядом с колодцем также можно украсить – установить лавочку, посадить цветы, разместить скульптуры Крепление брусков для монтажа дверцыСборка и крепление дверцыОблицовка гибкой черепицейДекорирование колодца
Крепление к каркасу осуществляется с помощью металлических петель. На дверцу также нужно прикрутить ручку Скаты и фронтоны будущей крыши облицовывают досками или вагонкой. А поверх наносят гидроизоляционный слой, к примеру, популярную сейчас гибкую черепицу – она легко крепится и стойко выносит природные катаклизмы Оголовок самого колодца можно также облицевать вагонкой. Или же использовать декоративный кирпич, искусственный камень, осколки плитки и прочее. Территорию рядом с колодцем также можно украсить – установить лавочку, посадить цветы, разместить скульптуры Крепление брусков для монтажа дверцыСборка и крепление дверцыОблицовка гибкой черепицейДекорирование колодца
На этом сборка простого домика завершена. Вам этот процесс показался сложным и вы совершенно не умеете обрабатывать дерево? Можно попробовать собрать домик из других материалов – нержавейки или оцинкованной стали.
Также важно учитывать особенности климата своего региона – если у вас морозные зимы, тогда при выборе материала для облицовки оголовка следует сразу же позаботиться об утеплении колодца на зиму
Виды колодезных домиков и их различия
- Самый простой – традиционный или скворечник.

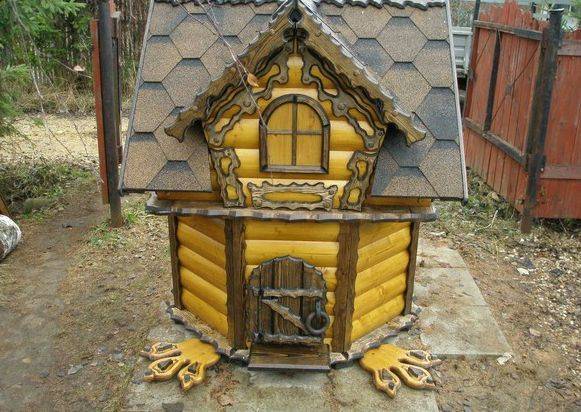

- Резной домик с дизайнерским оформлением древесиной.
- С двускатной крышей — конструкция самая распространенная.
- Шестигранная постройка, определяется формой постройки.
- Каркас, основу которой составляет каркас из бруса.
- Домик в виде сруба из бревен.
В зависимости от типа постройки и проводится вся последовательность работ. Подготовка заключается в максимальной оптимизации места производимых действий, разметке пиломатериалов и создании основания.
Виды домиков для колодца
Двускатная крыша
Пиленый брус (оптимальная толщина 8-10 см) и обрезная доска (желательно 4 см толщиной), используются для создания четырех стоек и стен. Доски (шириной 12 см) набиваются на стойки при помощи гвоздей от 10 см длиной. Сначала собирается одна конструкция из двух досок и стойки, затем вторая, и обе конструкции собирают при помощи двух других стоек и гвоздей непосредственно вокруг колодца. Оставшимися досками обшивают полученный каркас. Узнать про дачные, двухкомнатные бытовки можно тут.
Далее собирается крыша, для которой изготавливаются стропила, длина которых определяется предполагаемой высотой постройки. Стропильная система домика собирается из 6 стропил, 8 укосин и 3 ригелей при помощи саморезов. Вначале изготавливается стропильная ферма, для чего доски обрезаются под нужным углом и крепятся друг к другу, а на 50 см ниже вершины монтируют ригель. Для усиления конструкции монтируются в местах стыков заранее подготовленные укосины.
Двускатная крыша для колодезного домика
В месте крепления стропил к обвязке делают углубление, позволяющее установить стропильную систему на каркас. Следующий шаг в постройке — обрешечивание.
Обрешетка — набивание на стропильную систему досок, послужащих в дальнейшем местом прикрепления кровельного материала. Рекомендуется делать ее с выступающими краями (не менее 10 см), с промежутками между элементами обрешетки не менее 15 см. Промежутки должны быть равными. На обрешетку укладывается рубероид, а сверху шифер или другой кровельный материал, который крепится предусмотренным для него способом. Угловые соединения прикрывают ветровыми досками.
Для сооружение дверцы доски необходимого формата нарезаются нужной длины, укладываются плотно друг к другу и скрепляются двумя поперечными деревянными брусками, один из которых ближе к нижнему краю, а другой — к верхнему. Третий брусок прибивают по диагонали, чтобы доски плотнее прилегали друг к другу, и дверца не перекашивалась. Остается только навесить петли, прикрепить ручку и защелку, и установить дверцу по месту назначения.
Дверца домика для колодца
Домик для колодца практически готов. Чтобы он прослужил дольше, необходимо обработать дерево антисептиком, покрыть водостойкой краской и лаком. И уже можно не беспокоиться за качество воды и любоваться результатами.
Каркас – та же самая постройка, при которой исполняется только цикл работ по возведению каркаса, а вместо крыши набиваются доски, и в них делается квадратный люк с крышкой. Но и использовать его можно только в тех случаях, когда колодец служит запасным резервуаром для воды, либо находится на малоиспользуемом участке земли и надобности в благоустройстве нет, а есть только необходимость сохранения воды.
Шестигранная постройка
Домик для колодца с шестью углами, так же, как и резной домик с оформлением древесиной – конструкции более сложные, требующие определенного мастерства. Для них необходим скрупулезный расчет, точное владение материалом и лучше всего для их постройки приглашать специалистов.
Шестигранный домик для колодца
Кроме определенного минуса в виде сложностей постройки она имеет несомненный плюс в занимаемой малой площади, и может использоваться на участках с ограниченным пространством.
Домик в виде сруба из бревен
Такой тип постройки очень распространен в сельской местности, особенно там, где нет недостатка в дереве. Для его сооружения потребуются оцилиндрованные бревна, обрезные доски, металлические трубы или стержни диаметром 12 мм, и материал для кровли.
Сначала бревна (желательно 10 см) укладывают в сруб, затем монтируют стойки, непременно массивные, так как помимо декоративной функции они служат средством надежности ворота и закрепления сруба.
Затем две металлические трубы, одна из которых специальным образом изогнута, а другая остается прямой, укрепляют в правом и левом торце для создания ворота для подъема воды. Бревно, длина которого должна быть меньше расстояния между стойками на 8-10 см, просверливают и надевают на трубу, после чего крепят гайками с болтами на стойки.
Сруб домика для колодца
Покрытие и постройка крыши в таком домике мало чем отличаются от такого же процесса в двускатном.
Простая конструкция открытого домика
Довольно просто своими руками оформить сооружение для колодца открытого типа. Основные элементы конструкции:
- 2 стойки;
- навес;
- ворот.
Далее для наглядности представлен общий чертеж с размерами:
Так как стойки вкапываются рядом с колодцем в грунт, монтаж опор для навеса проводится после декоративного оформления колодезного кольца.
Основные шаги по изготовлению навеса для колодца:
- Собирается два боковых треугольника. Размеры на чертеже носят ориентировочный характер, при необходимости их корректируют.
- Длина навеса выбирается с учетом диаметра колодца и где будут расположены опоры: за обшивкой или вплотную к кольцу. Подробный чертеж навеса с размерами для колодца диаметром 1 м приведен ниже:
- Для надежной защиты от осадков разлет скатов открытого домика рекомендуется сделать больше диаметра колодца на 40 см.
- Материалом для каркаса открытого домика может служить деревянный брус, профильная труба или оцинкованный профиль.
- Когда каркас собран, на него крепится стропильная система.
- В качестве кровельного покрытия навеса для колодца применяют доски, сайдинг или металлочерепицу. Доски – довольно капризный материал при оформлении домика открытого типа. Влажные со временем ссохнутся, и крыша домика начнет протекать, сухие от осадков разбухнут, и конструкция над колодцем пойдет волной.
Порядок работ может видоизменяться. В одних случаях сначала вкапывают опоры, затем крепят стропильную систему, после чего проводят монтаж кровли. Сложнее стропильную систему открытого домика собирать непосредственно на закрепленных опорах. Иногда всю конструкцию сначала собирают вместе, а затем вкапывают над колодцем. Тяжесть сооружения и личный опыт подскажет, как своими руками сделать удобнее.
Внимание! Важно рассчитать вес стропил и кровельного покрытия, чтобы опоры открытого домика выдержали тяжесть. При необходимости выбирают брус большей толщины или дополнительно укрепляют металлический каркас
Особенности
Колодец в собственном дворе или на даче зачастую является не предметом роскоши, а самой настоящей необходимостью в тех местах, где отсутствует централизованный водопровод. Однако простое торчащее из земли бетонное кольцо мало кому доставляет эстетическое удовольствие, да и удобство использования в этом случае ниже среднего. Чтобы исправить эту ситуацию, необходимо облагородить колодец, установив специальный ворот, которой существенно облегчает подъем воды. На сегодняшний день в крупных строительных магазинах можно приобрести уже готовые колодезные ограды, но, как правило, они либо имеют далеко не самый презентабельный вид, либо стоят очень дорого.
Разберемся, зачем, вообще, нужно это ограждение.
- Колодезный домик защищает воду скважины от загрязнения вследствие попадания в нее пыли, листьев, камней и так далее. Для этого необходима плотно прилегающая крышка – открытые колодцы подходят только для технической воды (полив, стирка), поэтому если вы намерены как минимум мыть посуду, то крышка должна стать непременным атрибутом конструкции.
- Домик предотвращает попадание в питьевую воду осадков любого типа. Дождевые и талые воды содержат большое количество кислотно-щелочных элементов, отходов жизнедеятельности человека, растворенных в них удобрений и другие примесей, их попадание в источник воды чревато опасными загрязнениями. Чтобы этого избежать, крышу домика, как правило, делают двускатной – так легче выводить осадки.
- Домик препятствует проникновению в колодец химикатов, которые зачастую используются для опрыскивания зеленых насаждений.
Это важные, но не единственные функции домиков – стенки колодезного домика в зимнее время не дают воде замерзнуть, а кроме того, и это очень важно, обеспечивают безопасность маленьких детей. На домики часто врезают щеколды и устанавливают замки, которые не дают любознательным малышам перегнуться и упасть в воду. Конечно, идеальный колодезный домик должен требовать самого простого ухода и органично вписываться в ландшафтный дизайн
Конечно, идеальный колодезный домик должен требовать самого простого ухода и органично вписываться в ландшафтный дизайн.
Готовимся к копке: изучаем ТБ
Неопытные хозяева часто забывают об элементарных правилах безопасности, несоблюдение которых может поставить под угрозу здоровье человека, работающего в шахте. Напомним их, чтобы избежать травм.
- Копальщик должен иметь на голове защитную каску. Если сорвется ведро, доставаемое помощником, то это поможет избежать травмы.
- Ведра с грунтом поднимают на толстых веревках, кольца опускают канатами.
- При копке шахты свыше 6 метров на ведре фиксируют 2 веревки: основную и страховочную.
- Для страховки от подвижек грунта копающий должен быть привязан веревкой, второй конец которой крепко фиксируют к чему-нибудь прочному на поверхности.
- Если шахта получается глубокой, то обязательно периодически проверяют, нет ли загазованности. Для этого поджигают свечу. Если гаснет – значит, газа много, и надо его выветрить. Для этого вылазят из шахты, привязывают к веревке большое одеяло и несколько раз его опускают до дна и обратно. Обычно газы вместе с одеялом поднимаются наверх. После этого можно вновь спускаться, проверить качество воздуха свечой и продолжать работу. Если же газы не вышли, придется искать вентилятор и опускать его вниз.
Каркасный домик
Этот вариант является наиболее простым. Возводится он по следующей схеме:
- монтируется каркас;
- обустраивается крыша;
- монтируется обшивка и утеплитель.
В последнюю очередь навешивается дверь.
Строительство каркаса
Каркас состоит из четырех стоек, соединенных по периметру вверху и внизу горизонтальными балками – обвязкой.
Таким образом, на нижнюю и верхнюю обвязки понадобится по 4 балки.
Стойки каркаса следует изготавливать из бруса сечением 80х100 мм, обвязку – из обрезной доски сечением 120х40 мм.
Проще всего конструкцию собирать в следующем порядке:
- Уложив на землю две стойки, соедините их в верхней и нижней части досками.
- Сделайте такую же раму из двух других стоек и двух досок.
- Установите обе рамы на фундамент и прикрепите к нему стойки с помощью уголков и саморезов. Вертикальность стоек контролируйте с помощью уровня.
- Соедините рамы между собой досками в верхней и нижней части (с обеих сторон), завершив таким образом обвязку.
- По краям будущего дверного проема установите два вертикальных бруса, прикрепив их к верхней и нижней обвязке.
Для монтажа каркаса используйте гвозди длиной 100 — 120 мм.
Устройство крыши
Стропильная система двускатной крыши будет состоять из так называемых висячих стропил, которые, в противоположность наслонным, не нуждаются в стойках и коньковом брусе.
Каждая стропильная ферма представляет собой треугольник, вершина которого образована двумя упирающимися друг в друга стропильными ногами (для этого их нужно подрезать соответствующим образом), а противоположная сторона – ригелем (затяжкой), соединяющим стропила в нижней части.
В качестве стропил следует использовать доски толщиной не менее 30 мм. В нижней части каждой стропильной ноги следует сделать вырубку для установки на верхнюю обвязку.
Стропильные фермы лучше всего собирать на земле, а затем доставлять к месту монтажа. Они должны устанавливаться строго вертикально, правильность монтажа контролируют с помощью уровня.
На завершающем этапе на стропила набивается обрешетка (доски толщиной 25 мм), которая объединит все фермы в единую конструкцию и послужит основанием для профнастила.
Обшивка каркаса и утепление
Профнастил крепится к обрешетке специальными саморезами с прокладкой. Вдоль конька крыши зазор между скатами следует закрыть специальным профильным элементом (приобретается вместе с профнастилом) или гнутой полосой оцинкованной стали.
Поскольку постройка является нежилой, утеплитель можно применить самый дешевый – пенопласт. На внутреннюю поверхность стен листы пенопласта следует наклеивать, дополнительно фиксируя специальными саморезами-зонтиками. К обрешетке крыши (между стропилами) теплоизолятор крепится только саморезами.
Дверь
Дверь изготавливается из нескольких досок длиной 80 – 90 см и шириной 15 – 20 см. Доски укладывают на земле в виде полотна, после чего к ним приколачивают два поперечных бруска и один диагональный, так что они образуют подобие буквы «Z». Остается закрепить ручку, защелку и навесить дверь на рояльные петли.
Из-за усыхания дерева дверь со временем может перестать плотно закрываться, поэтому проем необходимо оклеить уплотнителем.
Домик с двускатной крышей
Сооружение такого домика включает в себя три главных этапа.
- Первый – возведение каркаса. Для работы потребуется брус сечением 80х10 мм и длинной 80 мм, а также обрезная доска толщиной 40 мм и шириной 120 мм. Из бруса сделайте четыре опорные стойки и обвяжите их досками – сверху и снизу. Шаг между опорами должен быть таким, чтобы периметр полученного четырехугольника был больше диаметра выступающей части колодца. Затем заполните досками промежутки между верхней и нижней обвязкой со всех сторон, за исключением той, где будет расположена дверца.
- Второй – сооружение двускатной крыши. Подготовьте: три пары досок длиной 1,8 м и толщиной 30 мм – для стропил, восемь досок толщиной 25 мм – для укосин и три аналогичных доски – для ригеля. Сначала скрепите верхушки стропильных досок, заранее обрезав их под необходимым углом. На высоте 0,3 м от верхушки полученного изделия установите по одному ригелю на каждую стропильную пару. Смонтируйте стропильную систему на ранее собранный каркас. Усильте стропила с помощью укосин. Далее установите на закрепленную систему обрешетку с шагом в 150 мм. На обрешетку уложите листы шифера или рубероида.
Домик с двухскатной крышей
Третий – монтаж дверцы. Соединяя саморезами доски шириной 200 мм, изготовьте дверцу – ее общая ширина должна быть немного меньше ширины стенки домика. Сверху и снизу зафиксируйте по одному брусу сечением 25х30 мм. На опорную стойку установите петли и навесьте на них дверное полотно. Смонтируйте необходимую фурнитуру.
Набор для работы
- Деревообрабатывающий станок. Это приспособление позволит вам максимально быстро и качественно обрабатывать деревянные заготовки. При отсутствии доступа к деревообрабатывающему станку подготовьте хотя бы электрический рубанок.
- Дисковая пила.
- Электрический лобзик.
- Ножовка.
- Гвоздодер.
- Крестообразная отвертка.
- Молоток.
- Карандаш.
- Строительный уровень.
- Рулетка.
- Обрезная доска.
- Брус.
- Крепежные элементы.
- Кровельный материал. Выбирайте на свое усмотрение. Главное, чтобы опора нормально выдерживала вес отделки, а сама кровля гармонировала с окружающим пространством. К примеру, хорошо подойдет шифер, рубероид, металлочерепица.
- Дверца.
- Защелка для дверцы.
- Ручка.
- Петли.
Заключение
Важно не только сделать домик, но и облицевать его. Для этого используются самые разные материалы, например, некрупный щебень или галька
Для укладки камня можно использовать состав на основе клея для плитки. Отлично подходят и сухие смеси. Они наносятся на кольцо тонким слоем, а после основание обкладывается сверху донизу. Камни нужно утапливать в раствор. Как только вы закончите работу с отдельным куском, нужно оставить его до момента высыхания раствора. После этого камни очищаются, а швы затираются.
Уложить материал можно и на цемент марки М-500. Для приготовления раствора он используется в объеме одной части, к которой следует добавить три части песка. Понадобится еще и клей ПВА, который добавляется в объеме трети от всех остальных ингредиентов. Состав затворяется одной частью воды. Работать такой смесью можно при температуре +20 ˚С.
