Дорожные плиты: их разновидности, маркировка, особенности укладки

Разновидности дорожных плит

Дорожные плиты являются плоскими ЖБИ толщиной 140-180 мм, применяемыми в процессе строительства постоянных/временных путей автомобильного сообщения. Главной отличительной чертой изделий этого типа является способность выдерживать и равномерно распределять их по всему полотну существенные нагрузки, тем самым минимизируя весовое и механическое воздействие на подземные коммуникационные магистрали, которые нередко находятся под покрытием.

Заказать дорожные плиты можно в Производственном комбинате “ЖБИ 24/7” на официальном сайте: https://zhbi247.ru/zhbi/dorozhnoe-stroitelstvo/plity-dorozhnye/2p30-18-30. Уже более 12 лет комбинат производит продукцию из железобетона качественно, быстро и в соответствии прописанным ГОСТам.

В зависимости от назначения дорожные плиты подразделяют на две категории (в соответствии с ГОСТом 21924.0-84):

  • Предназначенные для сооружения дорог постоянного использования (1П). Помимо обязательного наличия петель эти изделия должны быть изготовлены из бетона, имеющего повышенные показатели по морозостойкости (F200) и водонепроницаемости (W4).
  • Для обустройства подъездных путей временного характера (2П). В данном случае разрешается производить изделия без наличия монтажных петель и углублений для них. Разгрузку/погрузку и установку осуществляют с помощью специальных цанговых захватов. Для этой категории снижены и требования к бетону в плане морозостойкости (F150) и водонепроницаемости (W2).

По геометрической конфигурации (в соответствии с тем же нормативным документом) дорожные плиты могут быть:
Прямоугольными (П). Именно их чаще всего применяют в дорожном строительстве.

  • Прямоугольными с одним бортом (ПБ), который предназначен для удобства стыковки с бордюрным камнем. Расположен борт вдоль длинной стороны ж/б изделия.
  • Прямоугольными с двумя совмещенными бортами (ПББ), расположенные по коротким сторонам изделия. Такие плиты предназначены для сооружения дорог фиксированной ширины.
  • Трапецеидальными (ПТ).
  • Шестиугольными (ПШ). Такие плиты имеют одинаковую толщину по всей площади.

  • Шестиугольными с увеличенной толщиной вдоль осевой диагонали (ПШД). Также для удобства стыковки с бордюром изготавливают половинки таких изделий (ДПШ).
  • Шестиугольными с повышенной поперечной толщиной (ПШП). Выпускают и доборные половинчатые изделия (ППШ), которые используют для выравнивания краев дорожного покрытия.

На заметку! Наружная часть ЖБДП может быть рифленой (для улучшения сцепления колес с поверхностью дорожного полотна) или гладкой.

Ввиду того, что на сегодняшний день наиболее востребованным является первый тип ЖБДП, то именно о них более подробно и расскажем.

Маркировка прямоугольных ЖБДП

Она представляет собой буквенно-числовое сочетание:

  • Сначала стоит цифра, обозначающая область применения ДП: 1 – для дорог постоянного использования; 2 – для временных соответственно.
  • Далее следует буква, соответствующая определенному типу изделия, характеризующая его геометрическую форму. В нашем случае – это П.
  • Далее указаны номинальные размеры плиты (длина и ширина) в дм (с округлением до целого числа).
  • Следующая цифра обозначает максимальную нагрузку (она указана в тоннах). Плиты выпускают из расчета проезда автомобилей массой 10 или 30 т.
  • Если при изготовлении применялась предварительно напрягаемая арматура, то в конце маркировки указывают тип использованной стали.

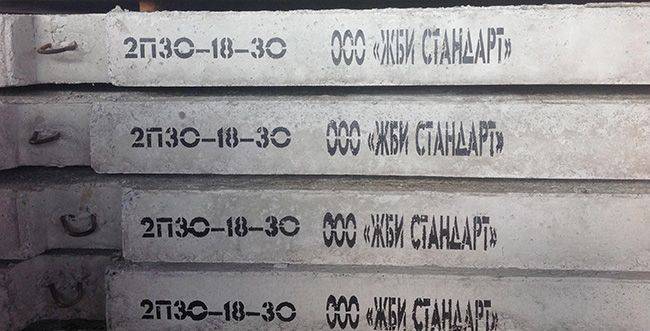

Так, например, на готовое изделие нанесена маркировка 2П30-18-30. Это означает, что оно предназначено для обустройства временных подъездных путей; имеет форму прямоугольника; длину – 3 м, ширину – 1,75 м и рассчитано на проезд по нему автомобиля массой 30 т. Толщина этой плиты в соответствии с ГОСТом составляет 170 мм и при ее изготовлении была применена ненапрягаемая арматура.

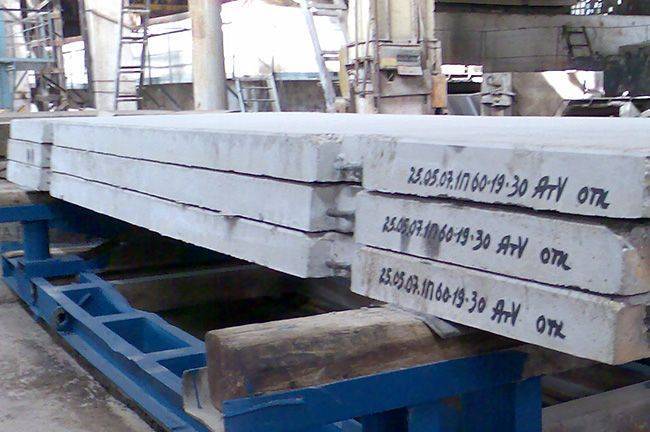

Другой пример: 1П60-19-30AV. Это железобетонное изделие используют для обустройства дорог постоянного пользования. Оно имеет следующие габаритные размеры: длину – 6 м, ширину – 1,87 м и толщину 0,14 м. Максимальный вес автомобиля составляет 30 т. При изготовлении использовалась предварительно напряженная арматура из стали класса А-V.

Технология заводского изготовления

Технология формирования железобетонной дорожной плиты начинается с подготовки формы. На этой стадии все стенки формы смазываются специальной смазкой для облегчения процесса будущей распалубки. После этого:

  • Производится установка двух армирующих сеток, для правильного пространственного положения которых на арматурные пруты устанавливают пластиковые ограничители типа «круг» или «звездочка»;
  • Внутрь формы укладывают бетонную смесь и уплотняют ее при помощи вибрационного воздействия;
  • Производят термическую обработку бетона горячим паром в прогревочной камере на протяжении 8-12 часов;
  • Происходит разопалубка готового изделия, проверка качества изготовления и маркировка в соответствии с типом плиты.

Далее продукция отправляется на слад, где она и хранится до момента отгрузки покупателю не менее 92 часов (4-х суток).

Производство

Для этого применяется тяжелый бетон с классом В22,5 по прочности на сжатие. Чтобы изделие могло нормально функционировать в большинстве регионов России, бетон должен иметь водонепроницаемость W2 и морозостойкость F150.

Армированием выступают две сварные сетки, расположенные у верхней и нижней поверхностей плиты. Сетки изготавливаются из стали класса А-1, Ат-ШС, А-3 без предварительного напряжения. После извлечения плиты из металлоформы она обрабатывается антикоррозийными веществами.

Маркировка, транспортировка, хранение

Прошедшее контроль качества изделие маркируется и складируется. Для хранения и перевозки допускается складывать плиты штабелями с прокладыванием между рядами деревянных досок или брусков. Не рекомендуется складывать плиты более чем в десять рядов. При монтажных и погрузочных работах следует следить за тем, чтобы плиты не сбрасывались с большой высоты и не ударялись.

Маркировка изделия содержит в себе следующую информацию:

  • 2П – означает, что изделие является дорожной плитой для временных дорог
  • 30 – длина плиты составляет 30 дм
  • 18 – ширина плиты составляет 18 дм
  • 10 – плита рассчитана на прием максимальной нагрузки до 10 тонн

Маркировка наносится контрастной несмываемой краской. Вместе с ней может быть отмечена дата производства плиты и название выпустившего ее завода.

Плита дорожная прямоугольная применяется при обустройстве временных подъездных путей в промзонах, на стройках и промышленных предприятиях.

К плитам дорожного покрытия, которые являются основным элементом временных подъездных путей, предъявляются жесткие требования. Ведь они должны выдерживать:

  • Автомобильную нагрузку от 6 до 23 тонн на одно колесо;
  • Воздействие как высоких, так и низких температур;
  • Существенные нагрузки на изгиб и растяжение.

Требования, которые предъявляются к плитам дорожного покрытия, изложены в нормативно-технической документации «Серия 3.503-17».

Конструктивные особенности изделий

Дорожные плиты должны быть плоскими, в их основе – бетон, армированный стальными элементами.

Железобетонные плиты для дорожного строительства отличаются следующими конструктивными моментами:

  • Конфигурацией. Изделия могут иметь форму прямоугольника, трапеции или шестиугольника, а также составлять указанные фигуры из отдельных сегментов. При необходимости может быть выполнено отверстие для установки крышки люка, специальные скобы или пазы для облегчения установки;
  • Чистотой рабочей поверхности. Нормативный документ предусматривает возможность изготовления продукции с различной степенью шероховатости. Возможен вариант с гладкой и шероховатой поверхностью, а также со специальным рифлением для обеспечения улучшенного сцепления;
  • Грузоподъемностью. Она изменяется при различном диаметре, марке и степени напряжения арматуры, применяемой для изготовления силового каркаса. Продукция может воспринимать различную нагрузку на единицу площади рабочей поверхности. Максимальная величина усилия составляет 30 тонн;
  • Размерами. В зависимости от марки применяемых дорожных плит максимальная длина может составлять 6 м, а ширина 3,5 м. При этом высота продукции для различных видов изделий может достигать 20 см. Соответственно габариты для трамвайных и аэродромных плит также отличаются.

Отличительные особенности плит ПК и ПБ

Таблица 1. Сравнительный обзор отличий железобетонных плит перекрытия серий ПБ и ПК

Отличительные особенностиСерия железобетонных изделий
ПБПК
Технология изготовленияБезопалубочное формованиеОпалубочное формование
Максимальная длина10,8 м7,2 м
Несущая способностьВыпускаются плиты с предельной нагрузкой от 300 до 1600 кг/м2.Стандартная – 800 кг/м2, реже в продаже встречаются изделия с предельной нагрузкой до 1250 кг/м2.
Состояние поверхностиИзделия отличаются идеально гладкой поверхностью с минимальным количеством сколов, что минимизирует стоимость последующих отделочных работ.Формование выполняется в металлических опалубках, поэтому качество поверхность на порядок ниже по сравнению с ПБ.
АрмированиеВсе плиты армируются предварительно напряженной арматурой.В изделия длиной до 4,2 м закладывается обычная арматурная сетка. В конструкции плиты длиной более 4,2 м, нижнее армирование выполняется предварительно напряженной арматурой.
Марка используемого бетонаМ400-М500От М200 до М400
РезкаСамостоятельно резать изделия не рекомендуется. Резку лучше выполнять в заводских условиях.Самостоятельно резать изделия не рекомендуется. Резку лучше выполнять в заводских условиях.

Процесс производства плит по опалубочной технологии показан в следующем видео:

Техника изготовления плит с применением безопалубочного метода непрерывного формования рассмотрена в следующем видеоматериале:

Для чего предназначены плиты дорожные гост 21924

Это позволяет широко использовать их в области дорожного строительства для решения различных задач:

  • Строительства магистралей с постоянным автомобильным сообщением;
  • Сооружения временных дорог для автотранспорта.

В зависимости от марки плиты могут обладать разными размерами и, естественно, ценами.

Железобетонная продукция предназначена для следующих целей:

  • Сооружения дорог в городских условиях;
  • Устройства дорожного покрытия площадей и скверов;
  • Благоустройства подъездных путей;
  • Строительства дорог в северных районах;
  • Формирования поверхности взлетных полос аэродромов;
  • Восстановления покрытия старых дорог;
  • Обустройства надежного основания в карьерах;
  • Благоустройства трамвайных путей;
  • Строительства автобанов.

Изделия, в зависимости от марки, способны воспринимать значительную нагрузку на квадратный метр поверхности, составляющую от 10 до 30 тонн. Они обладают повышенной износостойкостью, могут эксплуатироваться в холодных климатических зонах при температуре минус 40 градусов Цельсия и ниже.

Плюсы и минусы

Преимущества технологии заключаются в следующем:

  1. Технология монтажа похожа на закладку монолитного фундамента традиционным способом, поэтому не вызовет проблем у практикующего строителя.
  2. Возвести силовую конструкцию можно в максимально короткие сроки.
  3. Под плиту рабочим не понадобится рыть котлован большой глубины.
  4. В работе можно ограничиться спецтехникой для доставки и укладки плит.
  5. Покупка дорожных плит обойдется собственнику дешевле, чем изготовление железобетонного монолитного основания.
  6. Если выдержана технология строительства, то готовый фундамент сохранит прочность и надежность в течение 50 и более лет.

Кроме положительных сторон, застройщик должен учесть и недостатки технологии:

  1. Дорожные плиты, бывшие в употреблении, найти достаточно сложно, а новые материалы стоят в два-три раза дороже.
  2. Расходы на строительство увеличиваются за счет почасовой аренды дорожного крана и оплаты работы оператора.
  3. Устройство подвальных помещений по такой технологии возможно, но приведет к удорожанию проекта и дополнительным трудностям.
  4. Несмотря на влагостойкость дорожных плит, при строительстве основания все равно приходится реализовать меры гидро- и теплоизоляции.

Как укладывать плиты дорожные — Фундамент своими руками

При строительстве нового поселка или даже одиночного коттеджа принято начинать с подъездных дорог.

Обычно для таких сооружений требуется хорошее, т. е. твердое и прочное основание. Проще всего и быстрее проложить автомобильную дорогу из готовых сборных элементов. Такими элементами являются дорожные железобетонные плиты.

Автомобильная дорога, построенная из таких высокопрочных изделий с соблюдением несложных правил, послужит не только во время строительства, но и еще много десятилетий после него.

Если же вы, по каким-то причинам, продав свой загородный дом, захотите переехать в другой район, вы можете забрать временную дорогу с собой и проложить ее в районе нового строительства. Для этого нужен подъемный кран. Самая широкая плита типа 1П 60.38, имеющая габаритные размеры 6 х 3,75 м имеет вес 7,85 тонны.

Три плиты на КАМАЗ и две на прицеп – и 30 м дороги можно увезти на новое место. Если были использованы плиты типа 1П 60.18, то ширина одной плиты уменьшится до 1750 мм, т. е. более чем в 2 раза, а вес – будет всего 3 650 кг.

Что нужно проделать для прокладки новой дороги? Технология укладки плит.

Перед строительством дороги необходимо определить выделяемый бюджет и только тогда составлять смету. Вот, к слову, ознакомьтесь- дорожные плиты размеры ГОСТ.

Чтобы на новом месте проложить новую дорогу нужно проделать следующие действия:

1. Решите, какой ширины будет дорога:

— Для подъезда/отъезда к дому легкового автомобиля достаточно 1 800 – 2 000 мм, т. е. одна плита типа 1ПББ – дорожная плита с двумя бортами или дорожная плита 1П 60.19, имеющая ширину 1 870 мм;

— Для проезда двух машин, чтобы была возможность им разминуться на малой скорости движения достаточно 2, 0 – 2,2 м ширины легкового автомобиля и 2,5 – 2,7 м для грузового автомобиля. Поэтому минимальной шириной самой простой дороги должна быть ширина 4,5 м и по 30 – 50 см ширина обочины из щебня с каждой стороны твердого полотна.

2. Проложить на местности главную ось дороги.

3. Отмерить от оси по обе стороны по 2,75 м и поставить метки – деревянные колышки.

4. Удалить из размеченной зоны плодородный грунт на глубину не менее 40 – 55 см. Делают это бульдозером или скрепером (на большом строительстве).

Удаленный грунт складируют в стороне для дальнейшего использования.

Если грунт на территории будущей дороги не плодородный, то его можно (или нужно) вывезти для засыпки, например, начала оврага или в другое место.

5. Получившуюся широкую и мелкую траншею засыпать слоем щебня или гравия, толщиной не менее 150 – 200 мм и разровнять. Сверху засыпать слой песка такой же толщины. После разравнивания песок полить водой и утрамбовать вибродоской или трамбовкой.

6. Восстановить разметку главной оси дороги. Для этого лучше использовать отрезки арматуры.

7. Уложить плиты выбранного размера с помощью подъемного крана, максимально плотно. При этом грузоподъемный механизм может заезжать на уже уложенные плиты и тем самым уплотнять их посадку.

9. Приготовить цементно-песчаный раствор (в соотношении 1 : 3) и заполняя пустоты плит в зоне петель мелким гравием, забетонировать их вровень с поверхностью плиты. Заполнять только продольные швы. Поперечные швы предназначены выполнять роль термокомпенсаторов и должны заполняться битумной мастикой или другим эластичным материалом.

10. Обочины дороги – зону между плитой и краем «котлована» дороги следует заполнить щебнем или гравием. Если поблизости есть песчано-каменистый грунт или карьер, то заполнитель можно привезти оттуда. Заполнение должно быть с небольшим запасом на усадку.

Дорожные плиты ПДП и ПАГ

ПДП 30-18-30 это конечно же самый распространённый и популярный вид. Однако, несмотря на свою популярность, плиты дорожные ПД имеют определенные ограничения по эксплуатационным нагрузкам. При регулярном проезде по ним большегрузного автотранспорта, они подвержены постепенному разрушению. Особенно при условии некачественной укладки (плохая подушка, недостаточно утрамбован грунт, песок или щебень и т.п.).

Если планируется интенсивное движение грузового автотранспорта, вам стоит позаботиться о более надёжном и долговечном покрытии дорожного полотна. В таких случаях рекомендуется устраивать дороги из плит ПАГ. Это так называемые аэродромные плиты.

Существует два основных вида ПАГ отличающихся по толщине: 14 и 18 см, ( есть ПАГ-20), а так же и по размеру 6х2 и 3х2 метра (в народе их называют «полупаги» :-)) Первоначальное предназначение ПАГ — строительство покрытий аэродромов. Поэтому не стоит сомневаться в их надёжности и долговечности. Усиленный каркас из арматуры и высокомарочный бетон м350 — положительно сказываются на окончательном качестве изделия. Аэродромные плиты ПАГ имеют рифлёную поверхность, что тоже вносит свою лепту в эксплуатационные и эстетические характеристики. В современной России сохранилось довольно много различных площадей, полигонов и т.п., выстеленных аэродромными ПАГами еще в советские времена, но сохранившими свою основную функцию до сих пор.

Если позволяют средства и бюджеты, и вы смотрите не в завтрашний день, а в послезавтрашний, то дорожная плита ПАГ — наиболее надёжное решение, при устройстве дорог из ЖБИ. Заплатите сегодня и забудьте о проблемах своей дороги на долгие годы.

В последние годы дорожные плиты всё чаще и чаще применяют лишь для организации временных подъездных путей. Например: начинает строиться объект. Подъездные пути отсутствуют. Необходимо организовать подъезд грузового автотранспорта для подвоза строительных материалов. Бульдозером выравнивается грунт, отсыпается песчаная подушка, и на утрамбованную песчаную основу укладываются плиты. В общем-то дорога готова. Во-первых — это подобные работы выполняются довольно быстро, во-вторых, использование готового сборного железобетона на стройке — это эффективно. По такой дороге сразу можно ездить, в отличие от монолитного покрытия отлитого из товарного бетона.

Ещё один немаловажный положительный момент от использования дорожных плит — это возможность их дальнейшей переукладки, перевозки на другой объект и т.д. Таким образом мы получаем возможность сэкономить на устройстве временных подъездных путей. Сборный железобетон — это один из немногих способов быстро устроить надёжное покрытие, с возможностью его дальнейшей переконфигурации.

Особенности, которые необходимо учитывать при укладке

Требования, которые предъявляют к дорожным плитам:

  • Толщина изделий должна быть порядка 140 мм (или больше, но никак не меньше).
  • Армирование плит обязательно.
  • Плотность бетона, из которого изготавливают ЖБДП, должна находиться в пределах от 2200÷2500 кг/м³, а морозостойкость – F150 или F
  • Форма изделий может быть любой (например, прямоугольной или квадратной).

На заметку! Следует помнить, что не всякая дорожная техника является универсальной и может осуществлять укладку ЖБДП любой формы.

  • Используют изделия с либо рифленой, либо гладкой поверхностью. Предпочтительнее первый вид плит, так как на них образуется меньше наледи, да и сцепление колес с дорогой лучше.
  • Если ЖБДП имеют монтажные петли, то они должны быть расположены в технологических выемках, чтобы после укладки дороги скобы не мешали движению транспортных средств.
