Обзор дождеприемников типа ДК

Что говорят специалисты

Наличие в нужном месте оптимально выбранного дождеприемника может в разы увеличить общую эффективность всей ливневой канализации

Потому важно тщательно выбрать правильное место его расположения и не торопиться с монтажом. Для того, чтобы можно было избежать лишней головной боли с дренажом зимой и осенью, во избежание промерзания, приемник желательно располагать ниже уровня промерзания грунта. Александр

Александр.

Если был выбран недостаточно объемный приемник, то его не стоит эксплуатировать во время сильных ливней, схода снегов и весенних паводков. Лучше вовсе отключить приемник от дренажной системы.

Иван.

Чтобы была возможность охватить как можно большую площадь участка – обеспечить сток дождевой воды и с крыши, и с дорожек и т.д. – следует задуматься об организации линейного типа расположения дождевых приемников. Ведь точечный такой приемник способен собрать влагу лишь с одного места, например, с крыши. Особенно сложного в обустройстве дождеприемников нет, и каждому это сделать по силам. Пожалуй, за исключением тех случаев, когда необходимо смонтировать бетонные или чугунные конструкции. Но в любом случае, всегда есть возможность обратиться к специалистам своего дела и получить квалифицированную помощь от них.

Николай.

Размеры дождеприемника для ливневой канализации

Чтобы система удаления воды от дома работала надежно, необходимо правильно подобрать дождеприемник. Его размеры задаются проектом исходя из таких данных, как:

Максимально возможный объем осадков на территории. Этот параметр учитывает количество снега и интенсивность дождей. Необходимые данные можно посмотреть в специальных справочниках СНиП.
Коэффициент поглощения влаги. Его величина напрямую связана с типом покрытия участка.
Площадь защищаемой территории.

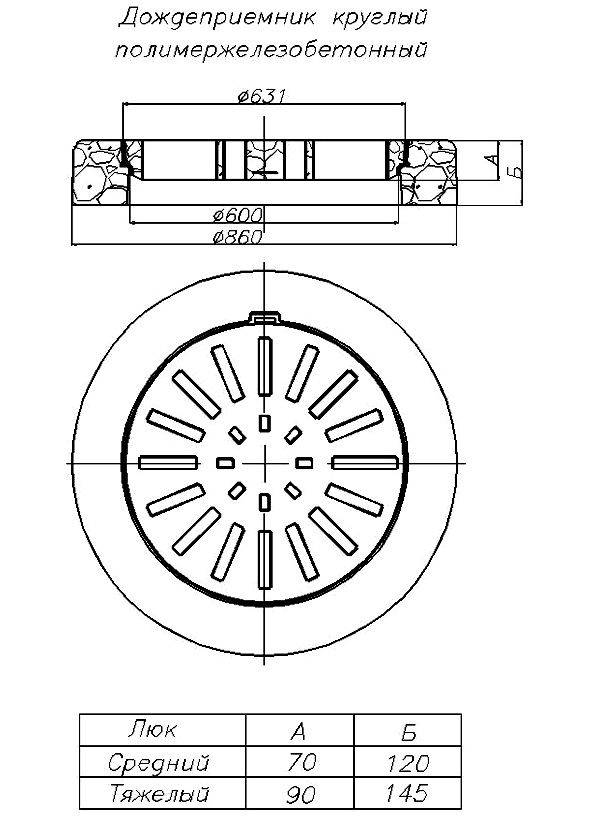

Примером дождеприемника, расположенного на территории коттеджа может стать прямоугольная модель Д-А15-1-32*32 размером 456*460*69 мм или круглое изделие ДК диаметром 600 мм.

Отличительные особенности дождеприемника круглого чугунного

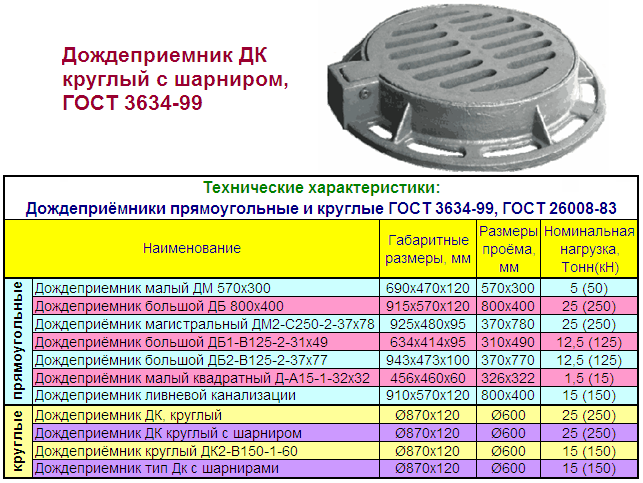

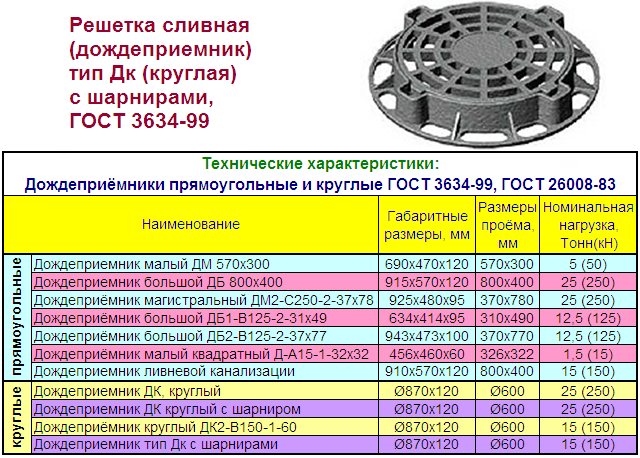

Дождеприемник ДК ГОСТ 26008 – 83 (ГОСТ 3634 – 99) имеет между собой отличия в размерах, массе и показаниях номинальной нагрузки, что показано в нижней таблице:

Технические характеристики	Дождеприемник ДК В125 1-60	Дождеприемник ДК2 В1501-60
Габариты (мм)	850х100	800х88
Вес (кг)	88	105
Номинальная нагрузка (т)	12,5	15

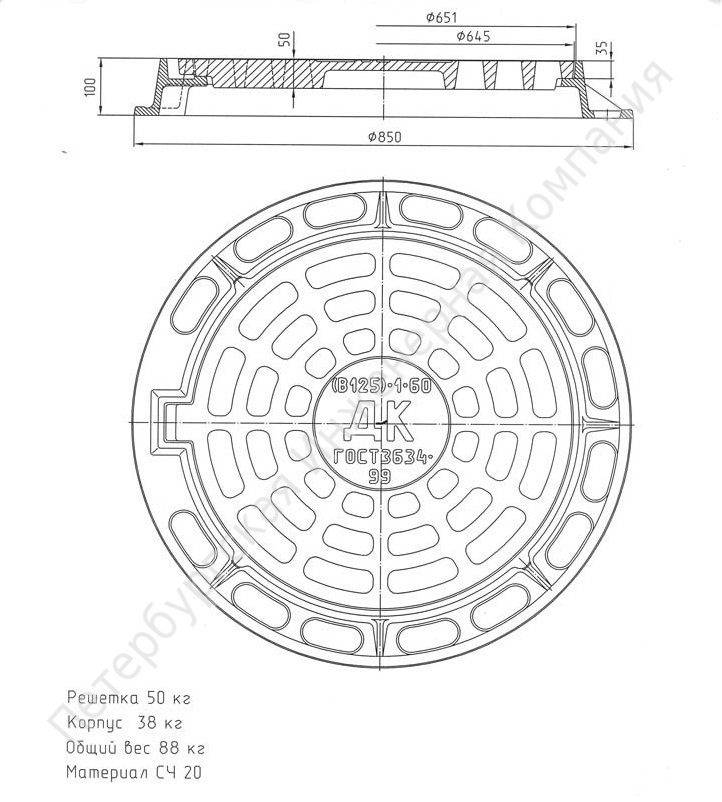

Вес указан в таблице для общей конструкции – корпуса вместе с решёткой. Причём, решётка дождеприемника чугунная, значительно тяжелее корпуса, например: общий вес 88 кг, из которого: корпус – 38 кг, а решётка – 50 кг.

Выполненный при строгом соблюдении нормативов ГОСТа 3634 – 99, дождеприемник ДК будет иметь гарантийный срок от момента эксплуатации – 3 года, а от даты отгрузки с территории изготовителя – 5 лет, но при этом, эти сборщики атмосферных осадков показывают, значительно, длительный срок эксплуатации.

Вся необходимая маркировка и ГОСТы должны быть указаны на самих изделиях, что будет соответствовать государственным стандартам качества.

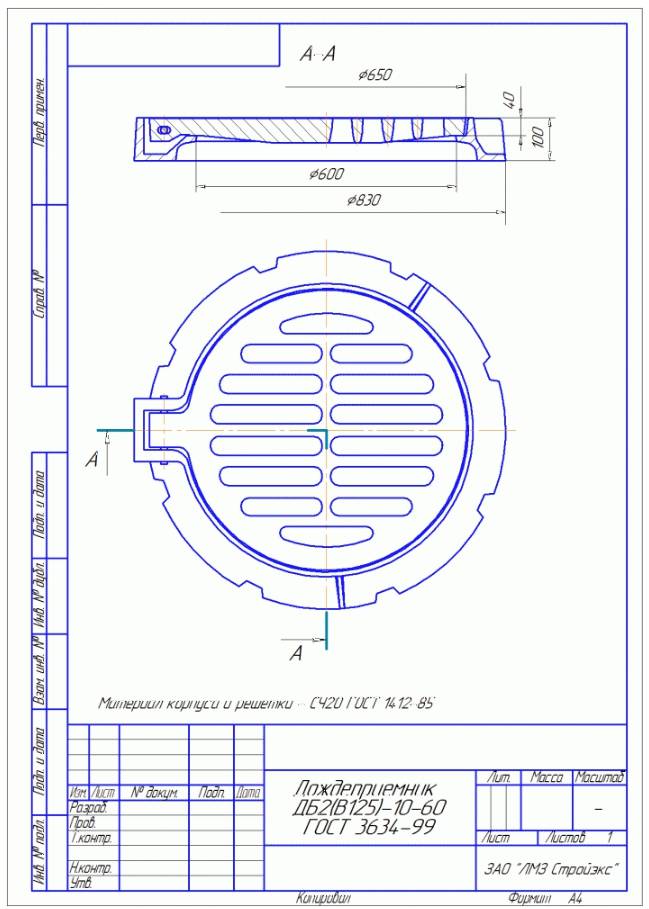

Надо сказать, что ГОСТу 3634 – 99 соответствуют дождеприемники типа ДБ – дождеприемник большой и дождеприемники магистральные – ДМ. Модель типа ДМ, в основном, устанавливают для сбора сточных вод на автомагистралях с интенсивным движением транспорта, отсюда и соответствующее название «магистральный».

Особенности конструкции

Основные различия между моделями дождеприемников заключается в форме исполнения корпуса:

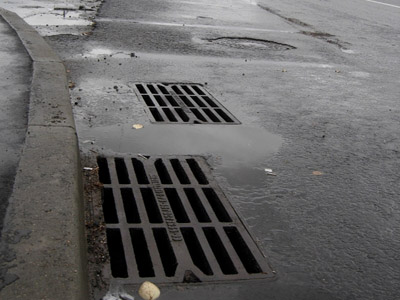

квадратные или прямоугольные. Это самые распространённые и удобные изделия, которые устанавливают на территории частных домовладений, а так же вдоль тротуаров и дорог;
круглые. Эти изделия предназначены для размещения на ливневых колодцах-водосборниках. Они оборудованы специальными крепежами для обеспечения жёсткости конструкции;
круглые высокопрочные. Их устанавливают на автомагистралях, автостоянках и другой территории, по которой могут двигаться большегрузные машины и спецтранспорт.

Водоприемники для закрытой придомовой территории можно приобрести в специализированных магазинах стройматериалов. При выборе нужно руководствоваться проектными данными ливневки.

Виды

Дождеприемный колодец для ливневой канализации

может быть бетонный, чугунный, пластиковый и композитный. Изделия из бетона почти не используются для изготовления ливневки в частных домах. Поэтому особенности этого вида устройств рассматривать не будем, а остановимся на трех основных:

Чугунные. Отличаются прочностью, устойчивостью к перепадам температур и агрессивному воздействию многих химических веществ. Такие изделия могут маркироваться следующим образом:

ДМ (малый);
ДБ (большой);
ДК (круглый).

Малые дождеприемники рассчитаны на нагрузку до 12,5 тонн, большие – до 25 тонн, а круглые – до 15 тонн. Водоприемники для частного дома маркируются «ДБ-1». Они имеют небольшой вес и габариты.

Стоит знать, что изделия данного назначения, изготовленные из чугуна, обладают существенными преимуществами перед конструкциями из пластика и композитов. Сюда входит:

высокая пропускная способность;
прочность;
долговечность;
доступная цена.

Недостаток у них один – большой вес.

Пластиковые. Эти элементы ливневки сделаны из морозостойкого полипропилена, характеризующегося высокой прочностью и устойчивостью к УФ, перепадам температур и атмосферным осадкам. Данный товар наиболее популярен в районах частной застройки и приусадебных территорий. Часто его комбинируют с чугунной решеткой, обеспечивающей установку дождеприемника на участке, где будет парковаться автомобиль. К тому же пластиковые приёмники просто обслуживать, так как они имеют небольшой вес и гладкие внутренние стенки.
Композитные. Это изделия из полимербетона или полимерпеска. Они выдерживают большие нагрузки и имеют некоторые преимущества перед пластиковыми дождеприемниками. Однако минусом таких изделий является их высокая цена. Композитные устройства часто используют совместно с чугунными или стальными решетками.

Правила монтажа дождеприемника для ливневой канализации

Во время установки водоприёмника необходимо выполнить следующие условия:

Размещать конструкции данного назначения необходимо в местах скопления воды.
Решетка приемника воды должна располагаться ниже уровня покрытия территории.
Ливневая труба кровли размещается строго по центру решетки.
Расстояние от нижнего края водосточной трубы до решетки должно обеспечивать свободный доступ к корзине фильтра дождеприемника с возможностью ее подъема.

Не стоит забывать и о том, что приемная труба водоприемника должна быть установлена под небольшим углом по направлению к колодцу, чтобы вода уходила самотеком.

Монтаж дождеприемника

Готовится котлован глубиной больше дождеприемника на 40 см, по ширине прибавляется 3-5 см, для укрепления конструкции
На дно укладывается песок, который проливается водой и утрамбовывается
К Дождеприемнику подключаются все трубы и лотки системы
Дно котлована заливается цементным раствором и опускается приемник.
Боковые стенки также укрепляются бетонным раствором
Конструкция собирается в одно целое
В последнюю очередь ставится решетка.

Виды дождеприемников

Для участков с высокоинтенсивной нагрузкой, таких как автомобильные дороги, промышленные объекты, набережные и пр., используют дождеприемники из бетона или металла. В остальных случаях, к примеру, на приусадебных участках, применяются изделия из пластика или полимеров.

Теперь подробней рассмотрим особенности каждого типа водоприемников.

Из пластика

Пластиковые дождеприемники являются отличным вариантом для установки под балконами домов, возле гаражей, или, как было сказано выше, для обустройства ливневых канализаций на приусадебных участках. Важным преимуществом пластикового изделия является возможность устанавливать колодцы друг на друга, благодаря чему имеется возможность углубить канализационную отводящую трубу.

Кроме того, сборная конструкция позволяет использовать дождеприемник в качестве дренажного колодца.

Но помимо этого, изделие обладает рядом других достоинств, среди которых можно выделить:

Небольшой вес конструкции, благодаря чему ее не сложно перевозить;
Благодаря гладкой поверхности, на стенках не задерживается грязь, поэтому необходимость чистки колодца возникает гораздо реже, если сравнивать его с бетонным аналогом.
Простота монтажа, что обусловлено небольшим весом. Установить такой колодец своими руками не составит особого труда. К тому же пластиковые дождеприемники, как правило, поставляются со всеми необходимыми элементами для их установки и эксплуатации.
Морозостойкость – изделие не боится морозов и больших перепадов температур.
Колодцы выполнены из высокопрочной пластмассы, благодаря чему они могут выдерживать высокое давление. Кроме того, они не поддаются воздействиям различных активных химических веществ.
Невысокая цена.
Экологическая безопасность.

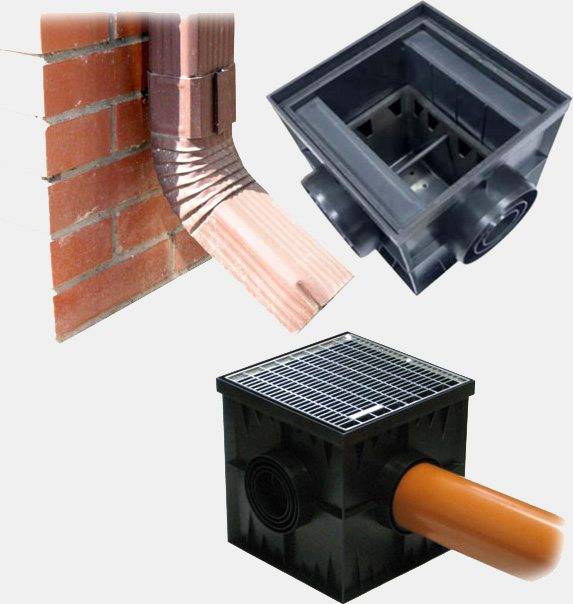

На фото — пластиковый дождеприемный колодец

Благодаря всем этим свойствам, сфера применения пластиковых дренажных систем растет с каждым днем. В последнее время они активно применяются в парках, скверах, а также на автомобильных стоянках.

Металлические

Не менее распространенными являются и металлические колодцы для ливневых систем, которые существуют разных форм и размеров. Особенно часто их применяют на участках большого скопления сточных вод, где имеется большая нагрузка на поверхность.

Размер дождеприемного колодца напрямую зависит от количества воды, на которое он рассчитан.

К достоинствам таких изделий можно отнести следующие моменты:

Способность противостоять различным негативным воздействиям окружающей среды.
Способность выдерживать большой вес.
Кроме того, такие колодцы отличаются хорошей долговечностью.

Однако, не смотря на все эти преимущества, металлические конструкции редко применяют для частного использования, что связано с некоторыми их недостатками:

Стоимость изделия в несколько раз превышает цену аналогичного колодца из полимера.
Большой вес конструкции.
Неустойчивость к коррозии.

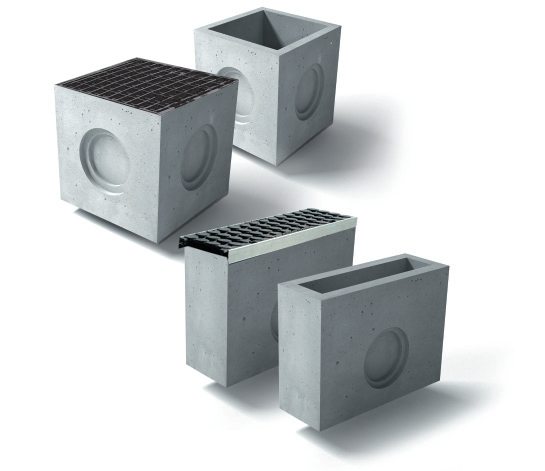

Бетонные дождеприемники

Бетонные

Бетонный дождеприемный колодец представляет собой капитальное сооружение, которое возводится, как правило, из сборных железобетонных элементов. Обычно такие конструкции используют в промышленных целях.

На частных усадьбах устанавливать бетонные колодцы не имеет смысла ввиду некоторых их недостатков:

Большой вес, соответственно, усложняется их транспортировка.
Для монтажа необходимо задействовать строительную технику.
Высокая стоимость.

Колодцы ливневой канализации

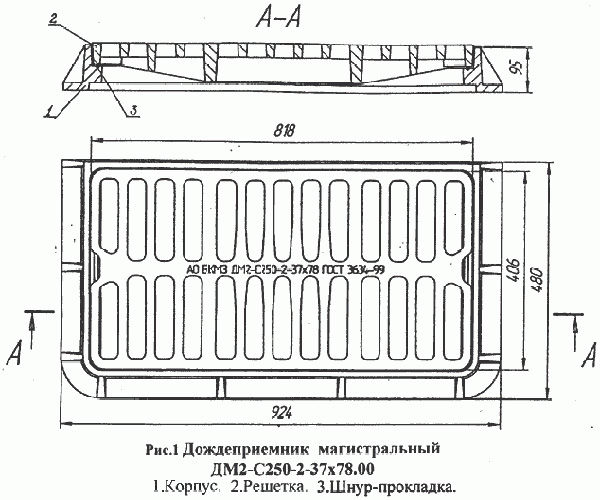

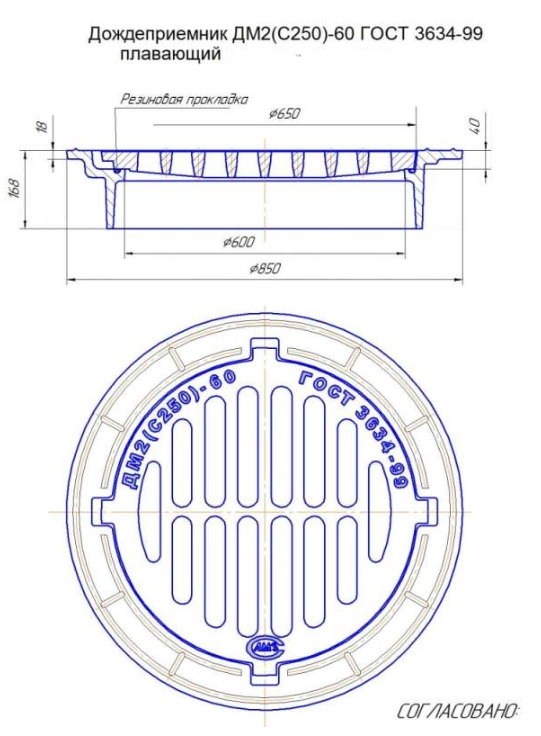

Устройство дождеприемника ДМ

Решётка сливная ДМ дождеприемника ГОСТ 26008-83 является не только декоративным украшением, но и защищает ливнёвку от попадания крупного мусора, а также пешеходов и транспорт от аварийных болезненных случаев. Для этого она должна плотно соприкасаться с поверхностью рамы, а щели должны иметь ширину, не больше 42 мм, и быть зачищены от заусенцев — это тоже, своего рода, забота о пешеходах, вернее, об их обуви.

Ливнеприемники вместе с решётками изготавливаются из серого чугуна, показатели которого не ниже СЧ20, и на поверхности этих изделий ставится товарный знак исполнителя, а внутри — дата выпуска. Поставляется товар комплектно, т. е., решётка вместе с корпусом, но допускается продажа отдельно верхней части. Видимо, это объясняется тем, что верхняя часть наиболее подвержена механическому воздействию, хоть и изготовлена из прочного материала.

Кстати, всегда надо проверять товар на наличие трещин, что по ГОСТу допускается не более 3 мм глубиной и 10 мм – в диаметре.

Отдел технического контроля должен обязательно тестировать на прочность и корпус и решётки, после чего давать дождеприемнику ДМ2 гарантию — 3 года со дня применения и 5 лет, начиная от дня отгрузки с территории изготовителя.

Надо сказать, что цифра «2» в маркировке, означает исполнение с минимальной продольной шириной опорной части рамы, которая прилегает к бордюру дороги.

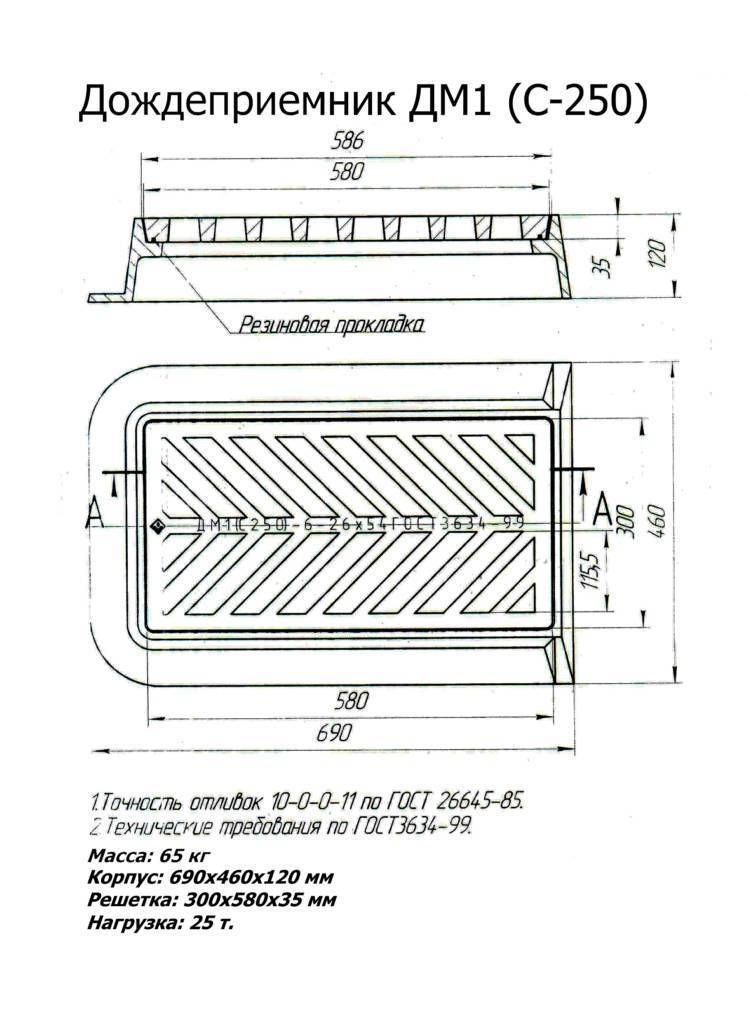

Давайте рассмотрим на примере дождеприемника ДМ1 технические характеристики, которые у него должны присутствовать. Кстати, тут цифра «1» значит что исполнен элемент с наименьшей шириной опорной части рамы по контуру.

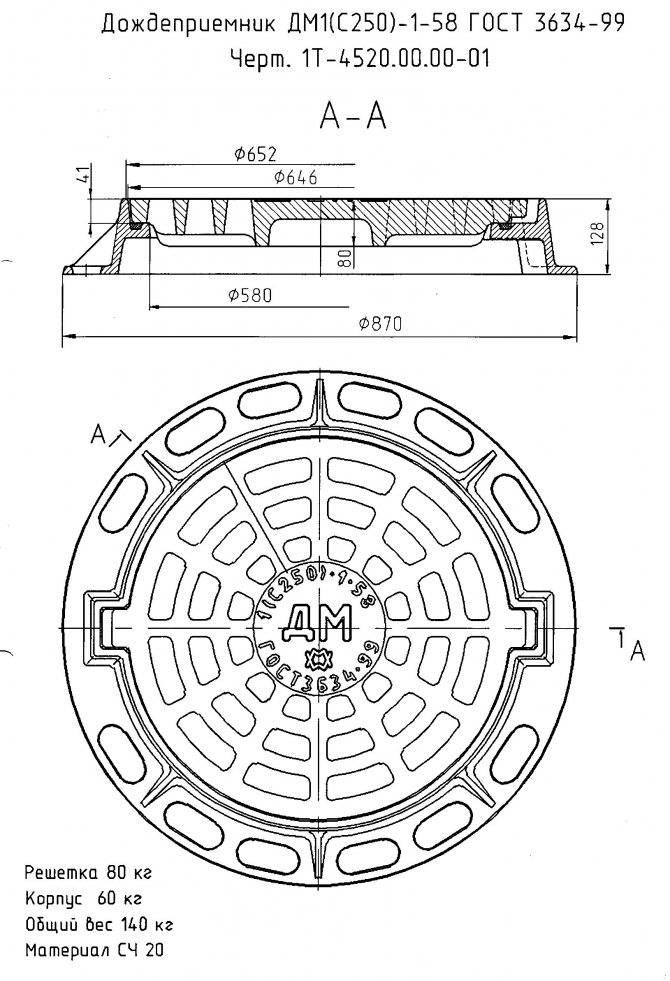

Характеристики Дождеприемника ДМ1-1-58
Вес (кг)	132.5
Высота решётки (мм)	80
Высота h (мм)	128
Диаметр D1 (мм)	652
Диаметр D2 (мм)	589
Диаметр D (мм)	870
Корпус (кг)	60
Материал	СЧ20
Решётка (кг)	74
Диаметр решётки (мм)	646
Прокладка (шт.)	3
Номинальная нагрузка (т)	25

Недостатком этого изделия является то, что дождеприемник вес имеет большой, и это затрудняет монтаж, но в этом и его плюс, т. к., благодаря данному показателю в совокупности с другими особенностями, обуславливается его умение выдерживать номинальную нагрузку до 25 т.
