Изготовление дранки для крыши и способ укладки

Как дерево стало кровельным материалом

Изобретение деревянной кровли связано с необходимостью иметь крышу над головой, которая отвечала бы следующим требованиям:

• доступность готового материала;
• простота монтажа;
• лёгкость и при этом герметичность;
• простота ремонта и обслуживания;
• долговечность.

Дерево запросто справляется с первыми четырьмя пунктами — это готовый строительный материал, легко и точно обрабатывается простым инструментом (ремесло плотника знакомо многим), имеет приемлемый объёмный вес (800–1600 кг/куб. м). Долговечность древесины на открытом воздухе можно поставить под вопрос, если только речь не идёт о хвойных породах. Их волокна содержат смолу, которая является природным антисептиком и защищает древесину от рассыхания и гниения.

В итоге срок службы материала без покрытия — 25 лет, с покрытием — 40 лет.

Просмоленная кровля была мало кому доступна раньше, но сегодня с недорогими защитными составами проблем нет никаких. Породы дерева, пригодные для кровли: ель, лиственница, осина, сосна.

Кровельный пирог

Гонтовая кровля – не самое распространённое конструктивное решение, в современном домостроении оно используется гораздо реже мягкой рулонной и штучной кровли или металлочерепицы. Больше всего застройщиков пугает высокая цена этого покрытия. Квадратный метр гонта из древесины лиственницы в среднем обходится в 1500-1700 рублей. Конструкция деревянной кровли имеет следующие особенности:

1. Минимально допустимый уклон для укладки деревянного гонта составляет 18-19 градусов. Чем больше угол наклона скатов, тем длиннее используется гонт.
2. Для укладки штучного деревянного покрытия применяют сплошное основание из обрезной доски или разреженную обрешетку из бруса квадратного сечения
3. Если в конструкции применяется гидроизоляция, она должна быть паропроницаемой, чтобы не снижать вентилируемость конструкции. В противном случае, покрытие перестает «дышать», а затем начинает гнить.

Обрешетка под гонт

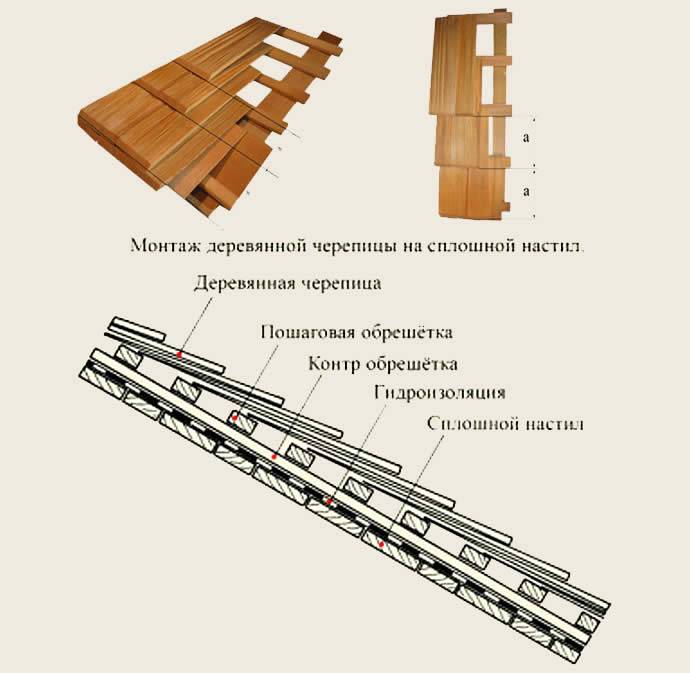

Технология монтажа гонтовой кровли на сплошное основание

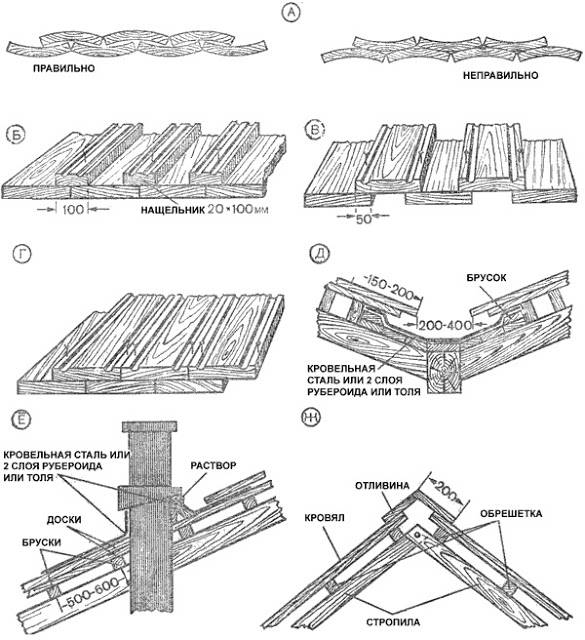

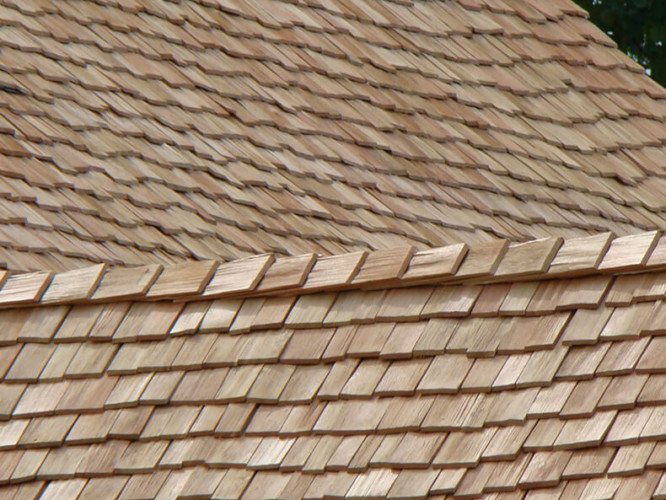

Оборудование конька

Дранка – что это

Обычно мы привыкли слышать слово дранка, если говорят об отделке помещений. Однако, дранка – это еще и кровельный материал, сделанный в основном их хвойных пород дерева. Она выглядит как пластинки, используемые для перекрытия кровли

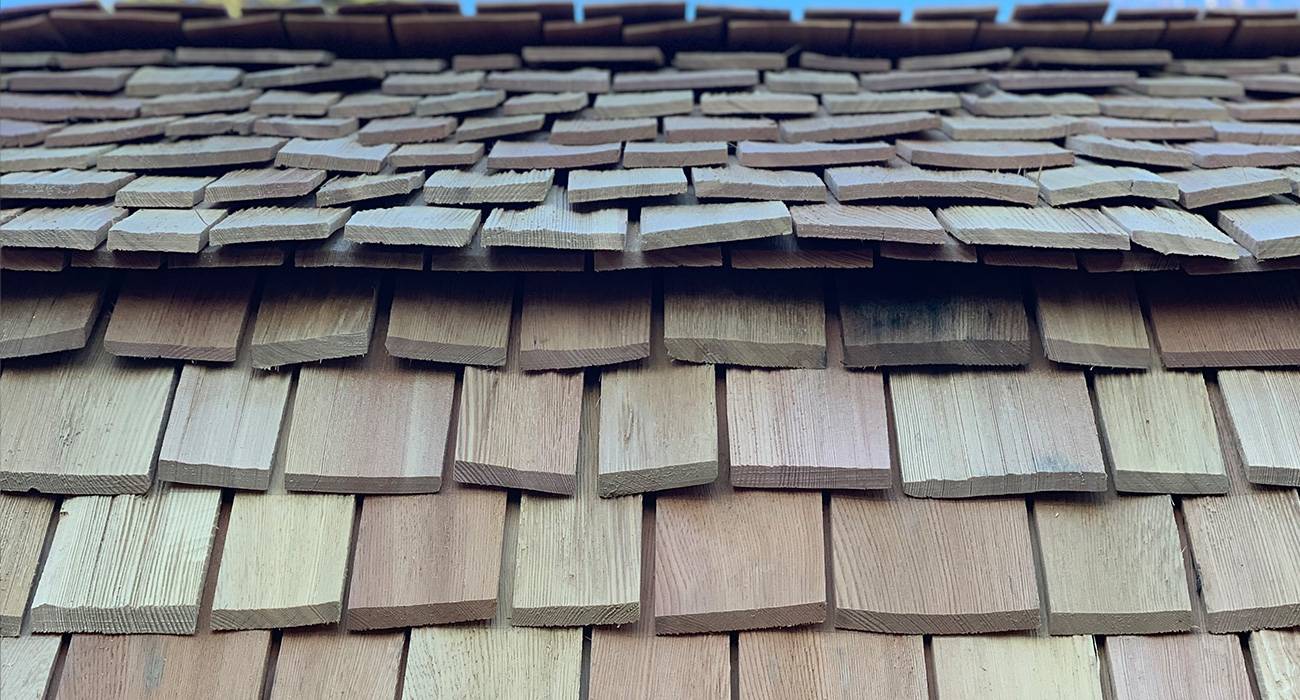

Чтобы понять, как выглядит материал, обратите внимание крышу из дранки на фото.

Благодаря антисептическим свойствам хвойных пород, эксплуатационный срок значительно увеличивается. К тому же строители знают, насколько лиственница, сосна, ель и кедр могут противостоять агрессивной среде, повышенной влажности и колебаниям температур. Существует более сложный вариант изделий, который называется гонт. Это пиленные или колотые пластинки, они бывают прямоугольными или трапециевидными. Материал устанавливается на обрешетку и фиксируется гвоздями или саморезами. Иногда гонты имеют соединение шип в паз.

Разновидности дранки на крыше

Стоит отметить, что существуют разные методы создания кровельного материала. В зависимости от этого, можно отметить 3 разновидности изделий:

1. Колотая. Для ее создания нужен ровный древесный ствол, не имеющий ни сучков, ни трещин, ни других дефектов. Чтобы изготовить дранку, со ствола нужно снять кору и распилить на чурбаки. Их длина может быть 40 или 45 см. Как известно, сердцевина дерева может растрескиваться, то ее следует вырезать. Теперь осталось только расколоть чурбаки на пластины толщиной от 3 до 8 мм, и шириной от 8 до 18 см. При этом пластины могут быть конусообразные или прямоугольные.
2. Пиленная. Для создания нужны те же чурбаки, длина которых 80 см. Первым делом из них делается брус, после чего его распиливают на пластины. Если крыша имеет большой метраж, то такая дранки будет в самый раз. Однако, стоит отметить, что эксплуатационный срок пиленых изделий ниже, чем у предыдущих. Почему? Во время распила волокнистая структура не сохраняется.
3. Мозаичная. Ее можно назвать комбинированной, так как ее получают при склеивании нескольких элементов, сделанных пиленым или колотым способом. Благодаря подобному сочетанию, готовый материал получается очень прочным и долговечным.

А чтобы сохранить первоначальный вид материала, а также сделать гонт долговечнее, колотая или распиленная дранка пропитывается специальными составами для дерева.

Особенности изготовления

Технология изготовления дранки довольно проста. Сделать ее можно самостоятельно. Для этого потребуется создать специальный станок, обойтись без которого не получится. Ни один ручной инструмент не позволит получить пластины необходимой толщины.

Не менее важно учесть и свойства самого дерева. Часто для изготовления применяют ель или сосну, но они имеют множество сучков, которые вызовут трудности в процессе работы

Рекомендуется отдавать предпочтение лиственным породам.

Требования к древесине

При выборе исходных материалов, ствола дерева стоит учесть несколько важных требований. Если их не соблюсти, то есть риск столкнуться с проблемами не только в процессе изготовления, но и при эксплуатации крыши.

Основные требования:

Твердый центр в стволе – если он будет мягким, то долговечность окажется под угрозой.
Отсутствие сучков – излишнее количество веток повысит риск развития процесса гниения.
Свежесть – недавно спиленная древесина влажная, что значительно упрощает работу.
Длина чурок от 40 см – рекомендуется пилить дерево на одинаковые части длиной от 40 см.
Здоровье дерева – важно, чтобы у дерева отсутствовали признаки болезней.

Из исходного материала для изготовления пластин будет использовано лишь около 40%, а оставшаяся часть станет непригодной. При желании ей можно найти другое применение (вырезать элементы декора).

Замена старой дранки

Для удаления повреждённого элемента кровли следует с помощью колышка приподнять цельную дранку, расположенную над заменяемой. Деталь с дефектом раскалывается на куски стамеской и удаляется. Оставшиеся шляпки саморезов срезаются.

Если замене подлежит несколько рядов, то работа начинается с самых нижних элементов. Новая черепица нарезается по параметрам образовавшейся пустоты так, чтобы с каждого края планки получился зазор не менее 6 мм.

Если новый элемент не входит в проём либо входит под другим углом, достаточно срезать часть его тонкого торца. Заводить дранку следует, постукивая по бруску.

Срок службы кровельной дранки

Среди факторов, оказывающих большое влияние на длительность эксплуатации крыши, выделяются:

• выбранная древесина,
• используемые технологии заготовки,
• особенности обработки сырья.

При соблюдении правил заготовки дерева, когда полностью исключается пиление материала, крыша из дранки способна простоять на протяжении многих десятилетий, вплоть до 100 лет. Если же материал был получен путём распила незрелой древесины, то задуматься о замене крыши придётся уже через несколько лет. Немаловажным моментом является обслуживание уже готового изделия. Так, при своевременной обработке деревянных элементов можно добиться продолжительного срока их использования.

Срок службы дранки около 100 лет

Кровля из дерева подвержена большой опасности вследствие воздействия солнечных лучей и ветра. Это приводит к высушиванию её волокон. Потеря влаги чревата не только к внешним изменениям покрытия, но и утратой его первоначальных свойств. Черепица постепенно трескается, нарушается герметичность кровельного слоя, крыша нуждается в ремонте.

Не менее опасной для дранки является высокая влажность. Если во время монтажа некоторые участки укладывались с нарушением технологии, то при разбухании дерева не будет осуществляться должная вентиляция, что приведёт к перекосу всего полотна.

Способы увеличения эксплуатационного срока дранки

Древесина — сырьё, которое сильно реагирует на температурные колебания и изменение уровня влажности. Поэтому слой лака на ней при постоянном расширении и сужении структуры быстро потрескается. Через образующиеся дефекты начнёт проникать влага без возможности естественного испарения, что приведёт к размножению микроорганизмов и гниению. Чтобы деревянный гонт долгое время сохранял свою первозданную красоту и технические характеристики, достаточно его периодически обрабатывать. Большое количество строительных компаний поставляет на рынок специальные средства для обработки деревянных конструкций, позволяющие предотвратить процессы гниения, сушки и бактериальной порчи.

1. Полупрозрачные проникающие масла занимают лидирующую позицию на рынке. Ими пропитывают верхний слой покрытия. Такая обработка гарантирует сохранность древесной текстуры в течение многих лет.
2. Водоотталкивающие составы — прозрачные пропитки на восковой или акрилово-смоляной основе помогают поддерживать внешний вид крыши, но из-за непродолжительного защитного действия должны наноситься с регулярной периодичностью.
3. Использование лака и краски является самым неоднозначным способом обработки кровли.

Безупречная обработка достигается при полном погружении деревянных элементов в защитный состав до того, как они будут закреплены на крыше. В дальнейшем достаточно будет покрывать поверхность защитным средством с помощью кисти или распылителя.

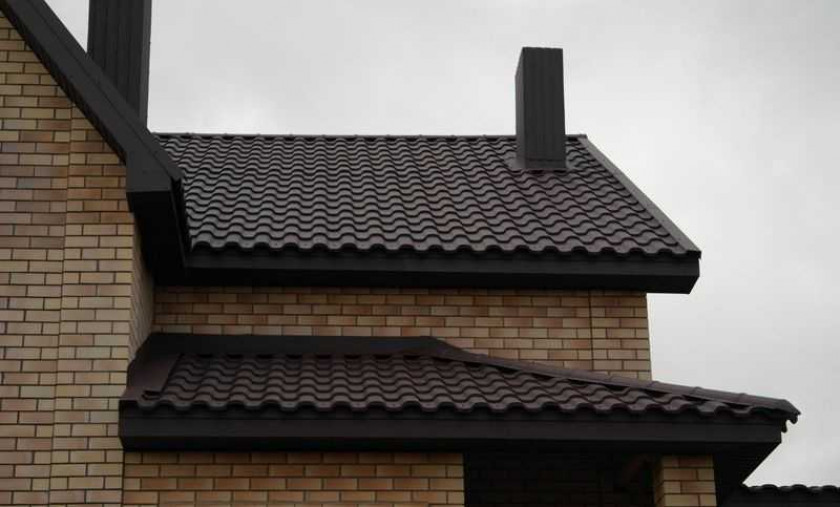

Кровля из профнастила: узлы

Даже при устройстве обычной двускатной крыши есть несколько сложных участков, которые образуются обычно на стыке разных плоскостей и/или частей системы. Эти участки принято называть «узлами». Один такой узел мы рассмотрели в предыдущем пункте — оформление фронтальной доски и крепление водостоков. Но это далеко не единственный узел, где требуется подробное разъяснение.

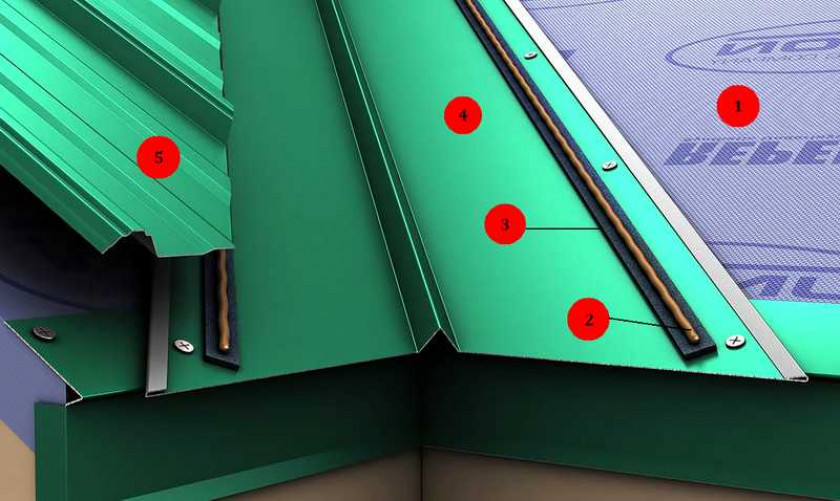

Установка и герметизация конька

Подкровельное пространство под профнастилом должно хорошо вентилироваться. Этот материал быстро нагревается и также быстро остывает, что способствует образованию конденсата. Потому, при монтаже металлопрофиля на крышу, в верхней части листы с двух стороне не стыкуют вплотную, а оставляют зазор в несколько сантиметров — чтобы воздух мог свободно выходить, унося с собой водяные пары.

Принцип установки конька с вентиляцией

Большие зазоры хороши для вентиляции, но в них при дожде/снеге с ветром забивает осадки, а также через них на чердак попадают пыль, листья. Гораздо хуже, если отверстия забьются листьями — вентиляция сразу ухудшится. Чтобы не попасть в подобную ситуацию, ранее примерно 2/3 от высоты зазора заполняли герметиком, накладывая его слоями на кровельный материал. Ползать туда-сюда с герметиком, на верхушке крыши, дожидаясь пока немного полимеризуется предыдущий слой, не очень удобно. Также это решение неверно с точки зрения вентиляции — уменьшается зазор, ухудшается движение воздуха. Но иного решения не было. Сейчас оно есть — уплотнитель для профнастила. Его делают из вспененного полиуретана, полиэтилена или древесного композита. Структура этих материалов пористая, хорошо пропускает воздух, но не пыль, воду или листья. По форме она или повторяет форму гофры — есть под разные типы профлиста, а также есть универсальная лента, которая в нужных местах просто прижимается.

Герметизация отверстий в кровле из профнастила при помощи уплотнителя

Уплотнитель «садиться» на герметик, двусторонний скотч, клей, есть варианты с самоклеящейся лентой. При таком уплотнении воздух проходит свободно, а осадки остаются в наружных слоях, откуда потом испаряются.

Подшивка свеса профлистом

Для того чтобы обшить свес профлистом, к фронтальной доске крепят специальный профиль. В его паз вставляется профлист, нарезанный на полосы нужной ширины. Второй край подшивки крепится к доске, прибитой к концам стропил. Стык подшивки и доски закрывается двумя капельниками — один прибивают снизу, закрывая нижнюю половину доски, а второй — сверху. На него затем укладывают край гидроизоляционной пленки.

Если крепиться будет система водостоков, то крюки для желобов прибиваются после монтажа нижнего капельника. Верхний капельник прибивается после установки всех крюков.

Как подшить свес крыши профлистом

Как сделать ендову на крыше смотрите тут.

Примыкание профнастила к стене

В некоторых случаях кровля из металлопрофиля примыкает к стене какого-то сооружения. Как сделать примыкание так, чтобы не было протечек? Есть два варианта (смотрите рисунок). В обоих используется угловая планка, только она имеет разный размер и разный профиль.

Как сделать примыкание крыши из профлиста к стене

Можно взять угловую планку с размерами полочек 150*200 мм. На стену заводят более короткую сторону, на крышу — более длинную Крепят к стене, используя крепеж в зависимости от материала, из которого  она сделана (гвозди или саморезы, если это дерево, дюбеля, если кирпич и строительные блоки). Стык планки со стеной проходят силиконовым герметиком. Со стороны кровли крепят планку в гребень волны, устанавливая специальные саморезы с резиновыми шайбами. Длина их определяется также, как и при соединении соседних листов профнастила (высота волны+20 мм для захода в доску обрешетки).

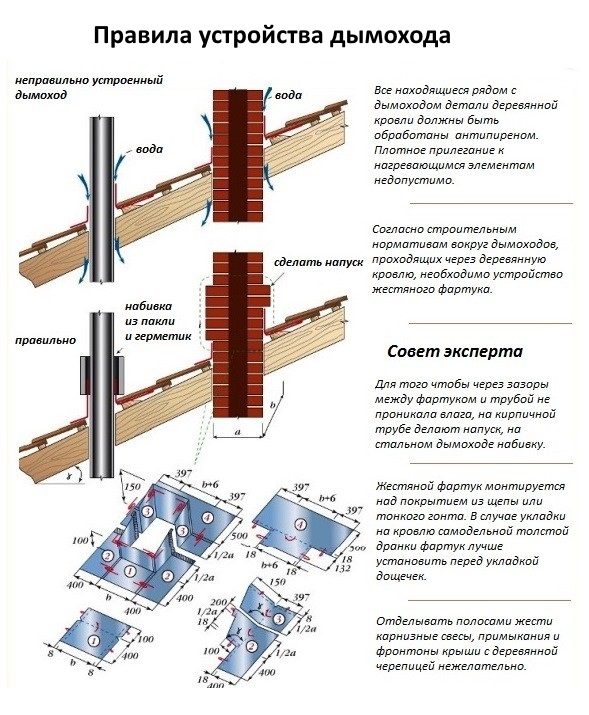

Проход трубы

Много вопросов возникает при герметизации прохода трубы дымохода или вентиляции через кровлю из профнастила. Трубы в сечении круглые и прямоугольные, для каждого типа есть свое решение.

Для прохода круглых труб через кровельный материал есть специальные стальные или полимерные фартуки. Верхняя их часть выполнена в виде конуса, нижняя — юбка — из эластичного материала, который может принимать заданную формую. Фартук плотно надевается на трубу, опускается так, чтобы «юбка» легла на кровельный материал. Далее надо эластичной юбке придать форму гофры. Используют для этого молоток (обычный или резиновый — зависит от типа фартука). Чтобы под юбку не затекала вода, стык промазывают герметиком, хорошо прижимают.

С прямоугольной (кирпичной) трубой все несколько сложнее. Из листов металла вырезаются элементы, которые закрывают стык с кровельным пирогом.

Технические характеристики

Свойства дранки зависят от древесины, из которой она изготовлена. Деревянная черепица, как сказано выше, наиболее часто производится из сосновых пород, но также она может изготавливаться из осины, дуба или бука. Рассмотрим характеристики этих покрытий:

Материал	Плотность, кг/м3	Тип	Усушка, %	Смолистость
Осина	495	Листовая	2,6	Нет
Лиственница	660	Листовая	0,3	Нет
Кедр	370	Хвойная	1,2	Да
Сосна	513	Хвойная	0,4	Да
Дуб	720	Лиственная	0,4	Нет
Бук	680	Лиственная	0,3	Нет

Обратите внимание на особенности каждой из пород. Например, лиственница известна своими свойствами со временем менять цвет на более красивый, светлый, в то время, как дуб наоборот, темнеет и становится более плотным и тяжелым. Кроме того, не последнюю роль играет смолистость

Если Вы являетесь обладателем камина или отапливаемой мансарды, то нужно предусмотреть то, что при нагреве сосновых досок они начнут выделять вязкую жидкость – смолу

Кроме того, не последнюю роль играет смолистость. Если Вы являетесь обладателем камина или отапливаемой мансарды, то нужно предусмотреть то, что при нагреве сосновых досок они начнут выделять вязкую жидкость – смолу.

Дранка из дуба

https://youtube.com/watch?v=T6RxKTvLWCs

Экономическая сторона

Для того, чтобы производить гонт и хранить месячную норму продукции, необходимо организовать производственное помещение площадью сто квадратных метров, не меньше. Для сокращения расходов цех допустимо арендовать без обогрева. Условно говоря такое помещение обойдется примерно в двести тысяч рублей.

Деревообрабатывающий станок для доведения черепицы до товарного вида обойдётся в сумму, равную примерно 120 тысячам рублей. Инвентарь и прочий инструмент для работы с деревом, такие как бензопилы, топоры, киянки. На это уйдёт около полусотни тысяч рублей. Исходя из месячного объёма в 50 метров кубических, покупка сырья выльется в сто тысяч рублей.

Разумеется, любая предпринимательская деятельность должна быть зарегистрирована в инспекции налоговой финансовой службы. Затраты на заказ печати, на открытие расчётного счёта, а так же прочие расходы. Всё это обойдётся в 50 тысяч рублей.

Итого, для открытия деятельности по изготовлению гонтовой кровли, потребуется первоначальный взнос в размере 520 тысяч рублей. Рентабельность производства гонта для деревянных крыш, составляет в среднем 55 процентов. Учитывая это, можно сказать в полной уверенности, что все затраты окупаются ровно за один сезон.

Требования к древесине

Для получения качественного и долговечного строительного материала применяют лиственные породы деревьев – осину, липу, кедр, дуб. Хвойная древесина имеет большое количество сучьев, что значительно усложняет процесс производства и влияет на качественные характеристики материала.

Приступая к изготовлению пластин, необходимо знать несколько требований к исходному материалу:

• отсутствие сучков – вырубку следует проводить в густых насаждениях с ограниченным доступом солнечных лучей;
• распил только влажной древесины – из сухого сырья получается кровельный материал низкого качества;
• применение чурок одинакового размера, но не менее 45 см;

• отсутствие деформированных и поврежденных мест на стволах деревьев;
• исключение применения сердцевины чурок;
• обработка огнезащитными растворами;
• для производства щепы применять топор или механический инструмент для раскола;
• заготовка сырья в любое время года, кроме зимнего периода.

Изготовление деревянной черепицы из разных пород деревьев придает каждому виду свои уникальные свойства и характеристики. Древесина, привезенная из стран с жестким климатом, имеет более высокую цену и качество. Кровля, изготовленная из лиственницы, с каждым годом становится более светлая и красивая, дубовые элементы со временем темнеют и становятся плотными и тяжелыми. Материал, изготовленный из хвойных пород, обладает высокими антисептическими свойствами, устойчив к влаге и перепадам температур, имеет наибольший период эксплуатации.

Это интересно: Как сделать крышу эркера и стропильную систему

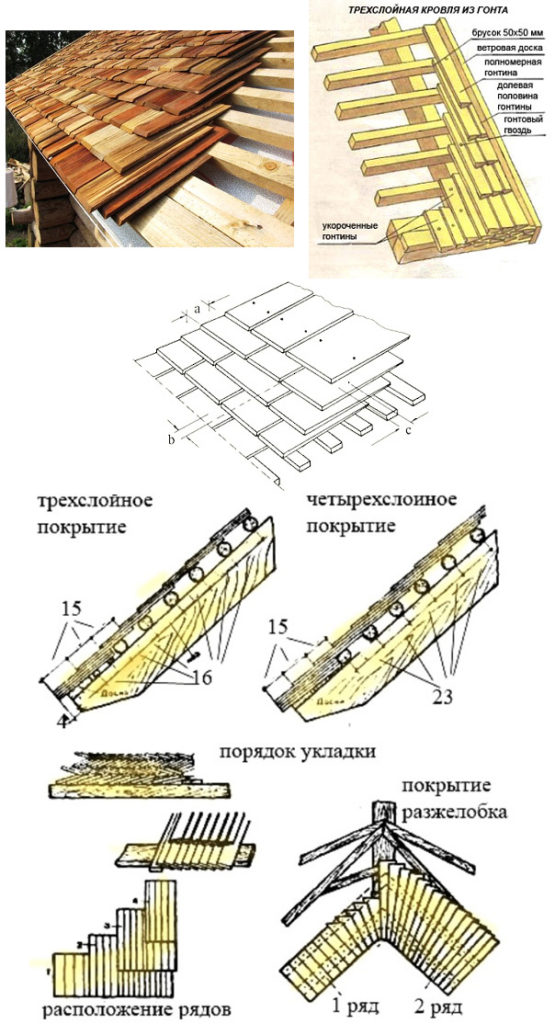

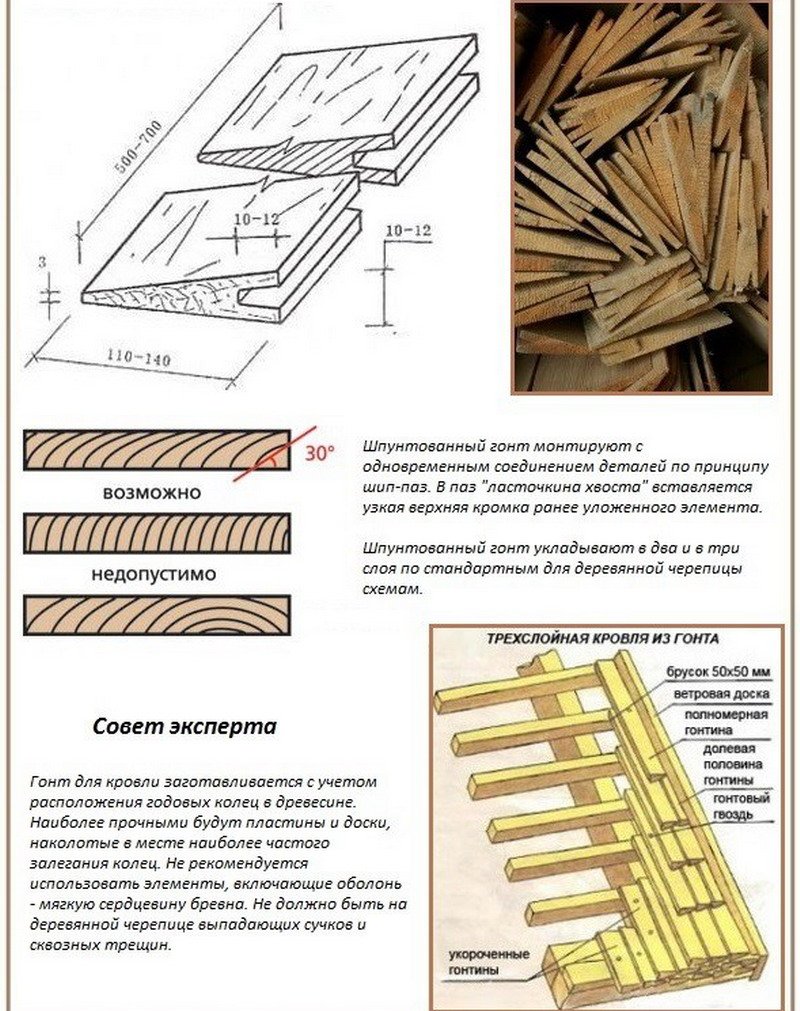

Гонт и гонтовая кровля

От всех других деревянных кровельных материалов его можно отличить по треугольному профилю: одна сторона дощечки прилично толще другой. Чтобы получить такую форму древесину расщепляют в радиальном направлении.

Это гонт — имеет он треугольный профиль и паз на более широком конце

С утолщенной стороны делают клинообразное углубление, в которое вставляется узкий край следующей дощечки.  Таким образом получается очень надежная кровля. Кровля на жилых зданиях делается в два слоя, над хозяйственными постройками — в один.

Размеры гонтин примерно такие же: 30-45 см в длину, 6-12 см в ширину. С толщиной определиться непросто из-за треугольной формы.

Гонт тоже бывает пиленым и щепленым. Пиленый менее долговечен, хотя выглядит более аккуратно. Лучше всего себя  проявила при эксплуатации таких кровель лиственница и ель. Чуть хуже — сосна и осина.

Так может выглядеть крытая гонтом крыша

Под обрешетку используют бруски 50*50 мм или 60*60 мм. А все потому, что вес получается немалый, особенно если кроется гонтом в два слоя.

Использовать слишком сухой гонт не нужно: при намокании он может вспучиться и потеряет при этом герметичность. Если древесина слишком сухая, ее перед укладкой замачивают на несколько часов. Только купленный материал сразу монтировать не получится: не все пазы и гребни будут стыковаться. Потому его сначала перебирают и подстругивают.

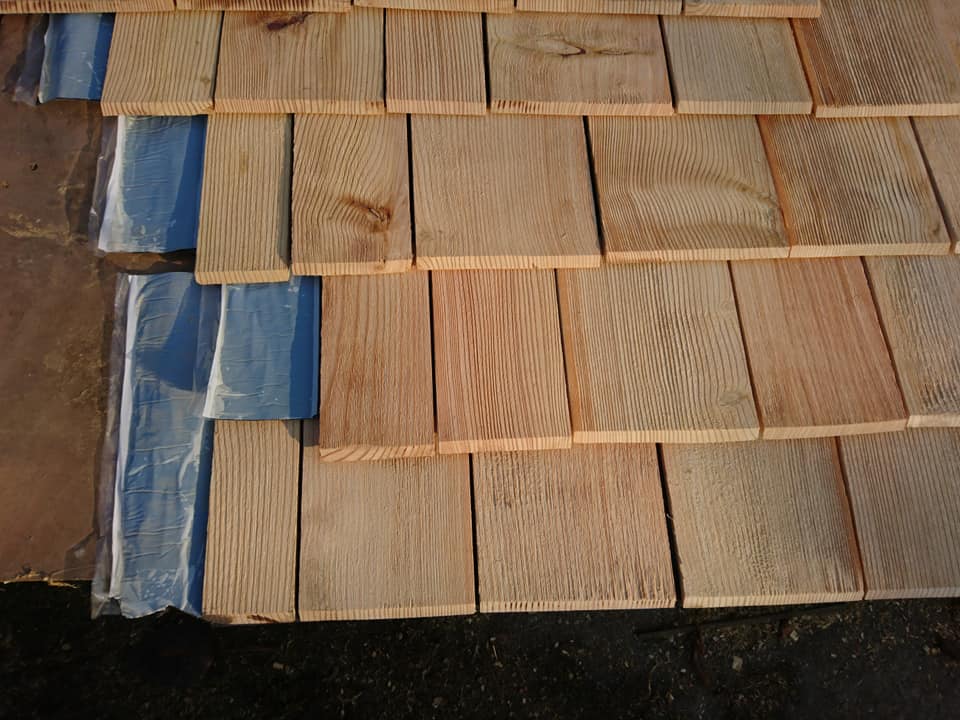

Укладка начинается от свеса кровли. К карнизу прибивают доску, она должна немного выступать — в нее упираться будет первый ряд деревянной черепицы. Он укладывается из укороченных досок — 30 см, в верху крепится к первому бруску обрешетки. Второй ряд укладывается так, чтобы перекрыть стык первого, а также должна быть закрыта шляпка гвоздя (их тоже желательно найти тоньше чем обычные, но с широкой шляпкой).

Эксплуатационные характеристики

Пластины имеют толщину от 3 до 8 мм. Их ширина варьируется от 8 до 16 см, а длина может составлять как классические 30–50 см, так и увеличенные 80–100 см. Они отличаются ощутимой гибкостью, из-за которой для долговечности требуется установка специальной обрешетки.

Дранка относится к свободно дышащим материалам. Периодически она разбухает и усыхает под влиянием внешней среды, что и позволяет воздуху проникать сквозь изделие. Даже внезапные перепады влажности и температуры не окажут негативного влияния на внешний вид или основные свойства покрытия.

Легкий вес – одно из важнейших свойств дранки. Благодаря ему снижается общая нагрузка на фундамент и стропильный каркас. Это обеспечивает надежность и безопасность всему зданию, а не только его крыше.

Кровля такого типа препятствует потере тепла в холодное время года. Поэтому в доме всегда будет комфортно

А в летнюю жару будет исключен перегрев, что не менее важно для хорошего самочувствия всех жильцов

Какое дерево выбрать для дранки

При самостоятельном изготовлении дранки лучше использовать древесину лиственных пород, в которой меньше всего сучков – липу, осину, дуб. Тем не менее при отсутствии большого количества подобных дефектов можно взять и хвойное сырье, хотя процесс производства в любом случае будет сложнее.

Древесина должна соответствовать таким требованиям:

• заготовка – в любое время, кроме зимы;
• распил – исключительно во влажном состоянии;
• чурки – равного размера длиной не менее 40 см;
• часть ствола – нижняя, где меньше всего веток;
• части чурок – все, кроме сердцевины;
• состояние древесины – без гнили, насекомых, дефектов.

Дранка из сосны

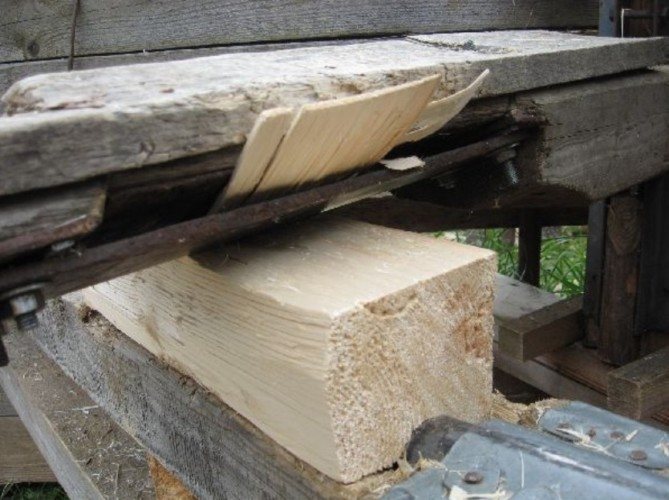

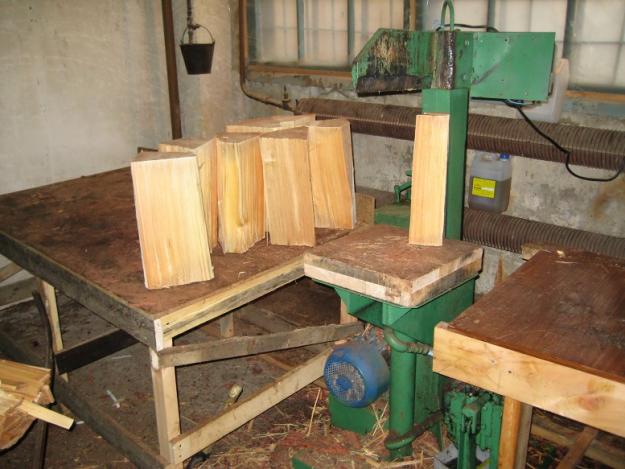

Изготовление простейшего станка

Чтобы вручную создать пластины, потребуется сделать специальный станок. Изготавливается он довольно просто, но придется посетить магазин или рынок для приобретения необходимых материалов. Особенно важны швеллер, уголки и арматура. Готовым купить стоит только нож, так как его самостоятельное изготовление будет крайне сложным, а итоговое качество будет слишком низким для создания дранки.

Алгоритм создания станка:

1. Создать станину высотой около 120 см, сварив прямоугольные профильные трубы размером 20 на 40 мм. Ее длина должна получиться примерно 2 м.
2. Сделать подвижный столик из уголков размером 50 на 50 мм. Посередине под углом приварить полосы, разместить нож.
3. Поставить столик на станину, установить подшипники шарикового типа. Снять заусеницы и окалины путем шлифовки, покрасить металл.
4. Отрегулировать подшипники на оси столика, учитывая ширину станины. Установить ограничители хода, если есть необходимость.
5. Зафиксировать нож, настроить его положение по высоте и наклону. Соединить все элементы вместе.

После останется убедиться в работоспособности станка и начать изготовление дранки. Если система окажется слишком шумной, можно подложить под столик резиновую втулку. Нужно дождаться полного высыхания устройства после покраски.

Самостоятельное изготовление заготовок

Создать пластины не так сложно, как может показаться на первый взгляд. Их размеры должны быть примерно одинаковыми, но допускается отклонение от заданных параметров в пределах 5 см. В остальном следует придерживаться технологии производства и не нарушать пошаговую инструкцию.

Сделается дранка своими руками, если придерживаться алгоритма:

1. Расколоть чурбан на две части, затем каждую из них еще на несколько. Длина дуги каждого элемента должна быть на 5–10 см больше запланированной ширины дранки.
2. Положить заготовку на стол одним из углов сектора дуги цилиндра. Снять лишние частицы дерева, чтобы ровный участок имел длину около 10 см.
3. Повторить для другой стороны заготовки. Развернуть ее другой стороной к ножу, удалить поверхность с корой. Результатом станет сектор в заготовке, имеющий параллельные грани, расстояние между которыми является шириной дранки.
4. Собрать строганые пластины, отсортировать по ширине. Несколько раз подряд выровнять все детали, чтобы они были максимально похожими.

В процессе изготовления пластин следует убирать из-под ног все производственные отходы. Этого требует техника безопасности, так как высок риск оступиться, запнуться или случайно дернуться, что приведет к повреждению материала и травмам.

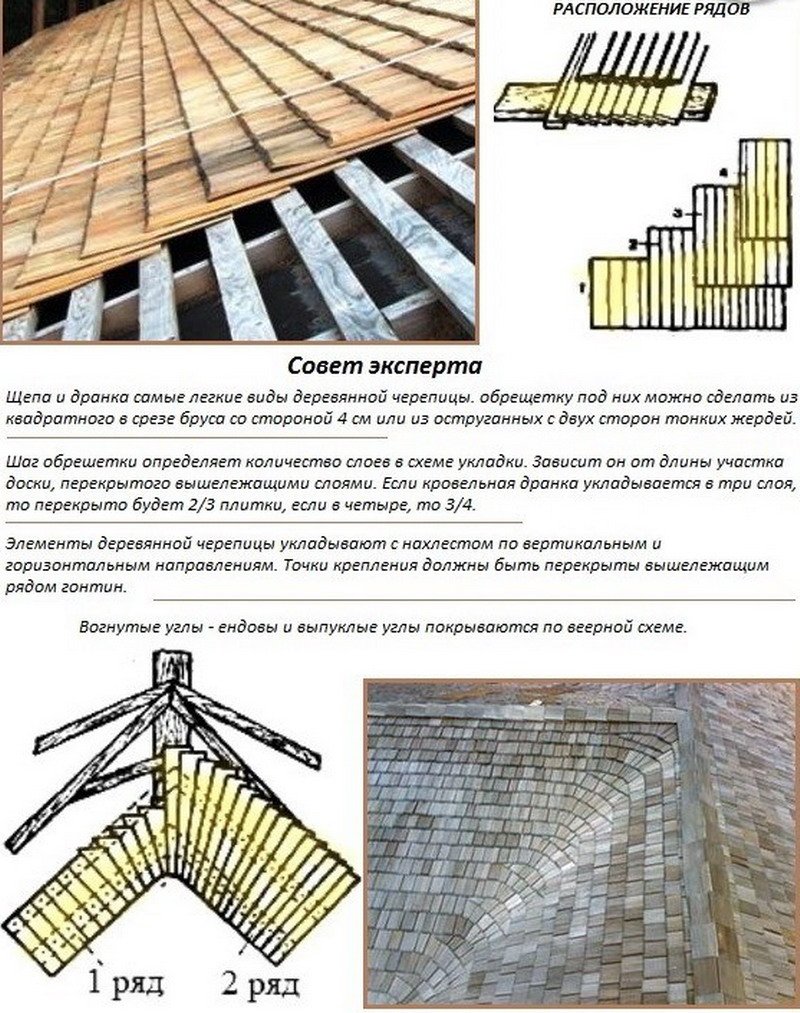

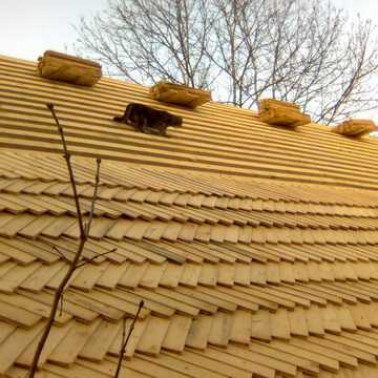

Технология укладки

Кровля из дранки отличается от других покрытий не только свойствами, но и технологией укладки, которая обуславливается природой материала. Дранка размещается на крыше подобно тому, как уложены чешуйки в еловой шишке.

При воздействии осадков и высокой влажности деревянные пластины немного набухают и увеличиваются в размерах. Благодаря этому материал смыкается на кровле.

Крыша выглядит, как шишка. В процессе высыхания пластины, изгибаясь, приподнимаются куполом, при этом обеспечивается удаление влаги из-под кровли дома.

Такое природное покрытие в солнечную погоду проявляет свои уникальные свойства. Если сравнить такие материалы, как металл, черепица, то деревянная поверхность не передает тепло. Это обуславливает прохладу в доме в жаркое время года.

Наружная поверхность этого покрытия характеризуется рельефной структурой.

Это обстоятельство защищает подкровельное пространство от шума, возникающего в результате:

•  града;
•  дождя;
•  порывистого ветра.

Внимание. Уклон ската под укладку дранки может составлять 28-45 градусов
