Узел прохода вентиляции через кровлю: строение, монтаж, маркировка

Маркировка и элементы крепления

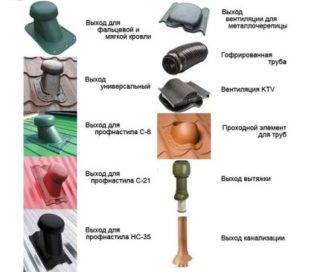

Разновидности УП для вентиляции

Различные элементы прохода маркируются согласно представленной ниже системе:

• Обозначение УП1 с цифровым индексом от 01 до 10 относится к изделиям без клапана и конденсаторного кольца (они различаются своим диаметром).
• Буквенными индексами УП2 с цифрами от 01 до 10-ти помечаются устройства с управляемым вручную клапаном и без кольца.
• Обозначение УП2 с цифрами от 11 до 21 присваивается клапанным механизмам с конденсаторным кольцом.
• Наименование УП3 присваивают элементам, оснащенным специальной площадкой под клапан.

Обозначение типа «УПЗ-21», например, расшифровывается так: клапанный узел, рассчитанный на управление от руки и имеющий кольцо для отвода конденсата..

Поэтапный монтаж

1. В кровле выпиливается отверстие диаметром под воздуховод. При этом, если это дымоход котла, камина или печи, необходимо предусмотреть укладку теплоизоляции, чтобы избежать риска воспламенения утеплителя крыши, обрешетки или гидроизоляции. Чтобы это сделать, достаточно приложить резиновый колпак узла и маркером обвести внутреннюю окружность. Далее по рисунку прорубается и/или пропиливается отверстие.
2. Далее нижняя часть колпака обрабатывается влагостойким клеем-герметиком и притягивается на место с помощью кровельных саморезов.
3. В данном случае сверху надевается еще один, защитный колпак и также притягивается кровельными саморезами.
4. К нему прикрепляется сама труба.
5. Снизу гидро- и пароизоляция фиксируются дополнительной подкладкой.

Поэтапный монтаж

1. В кровле выпиливается отверстие диаметром под воздуховод. При этом, если это дымоход котла, камина или печи, необходимо предусмотреть укладку теплоизоляции, чтобы избежать риска воспламенения утеплителя крыши, обрешетки или гидроизоляции. Чтобы это сделать, достаточно приложить резиновый колпак узла и маркером обвести внутреннюю окружность. Далее по рисунку прорубается и/или пропиливается отверстие.
2. Далее нижняя часть колпака обрабатывается влагостойким клеем-герметиком и притягивается на место с помощью кровельных саморезов.
3. В данном случае сверху надевается еще один, защитный колпак и также притягивается кровельными саморезами.
4. К нему прикрепляется сама труба.
5. Снизу гидро- и пароизоляция фиксируются дополнительной подкладкой.

Узлы прохода дымоходов

Для домов имеющих печное отопление или камины на фальцевых крышах из профнастила сооружаются узлы прохода для устройства труб и дымоходов. Такие конструкции имеют свои особенности. Так, при устройстве дымохода, создают дополнительную стропильную систему на мансардной конструкции, чтобы сверху дымоходного канала не образовывались снежные карманы.

Дополнительное укрепление стропил и профнастила необходимо и в случаях расположения кровельной проходки через конек крыши. Такая схема затрудняет устройство мансардной кровли в чердачном пространстве.

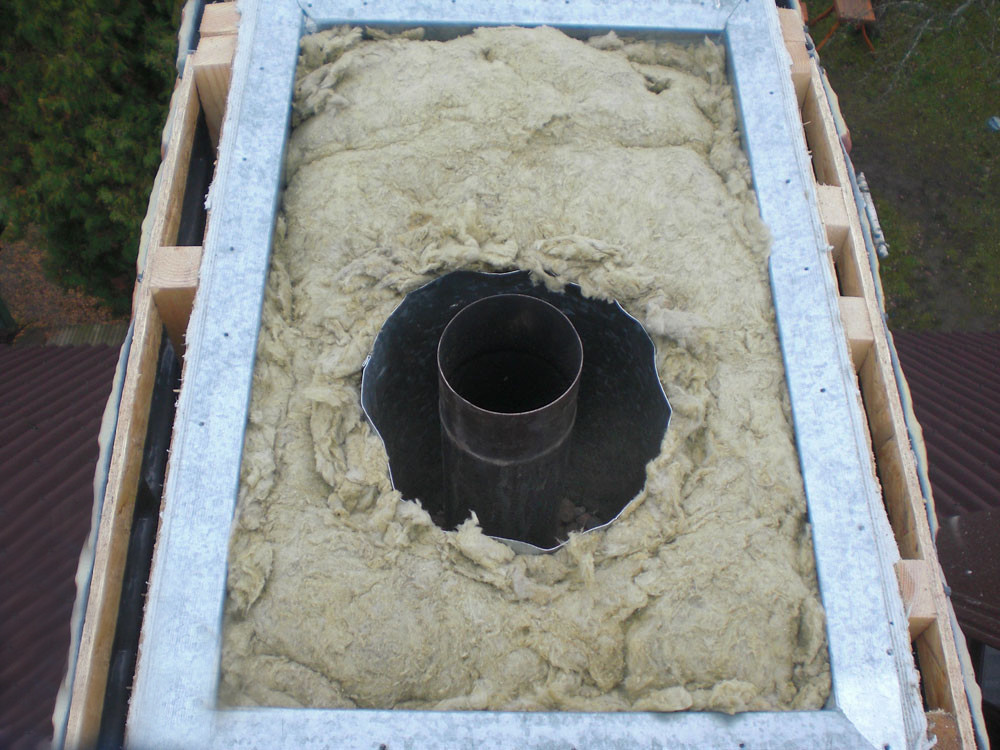

Следует использовать защитные противовозгораемые материалы для того чтобы избежать нагревания и возгорания кровли. Также следует выдерживать нормативы СНиП регламентирующие зазоры между трубой и деревянным элементом в УП.

Распространенная конструкция УП для предохранения от нагревания от дымохода выглядит в виде короба вокруг трубы. Короб заполняют негорючими материалами типа стекловаты.

Над дымоходами устраивают специальные зонты, предотвращающие попадание дождя и уменьшающие задувание ветра на мансардной кровле. Поскольку герметичность стыка фальцевой крыши и фартука вокруг дымохода может быть нарушена, не рекомендуется устанавливать УП в ендове.

Проход трубы дымохода через кровлю.

Узел прохода вентиляции через кровлю

Вентиляция – важнейшая из систем жизнеобеспечения сооружений, используемых в качестве жилых, производственных, коммерческих или административных. Ее задача заключается в выведении отработанного воздуха, насыщенного углекислым газом, загрязненного или загазованного, на улицу. Для этого труба воздуховода через перекрытия выводится на крышу дома. Неправильно смонтированный узел прохода через кровлю вентиляции зачастую является причиной протечек и проблем при работе системы. Эта статья расскажет, как правильно установить кровельную проходку, чтобы избежать этих неприятностей.

Маркировка и тип исполнения

Серия 5.904-10 (общепромышленное исполнение)УП 1 ― Узел прохода без клапана.УП 2 ― Узел прохода с клапаном ручного управления.УП 3 ― Узел прохода с клапаном и площадкой под эл. приводУП 4 ― Узел прохода с утепленным клапаном ручного управления.УП 5 ― Узел прохода с утепленным клапаном и площадкой под эл.
привод.

Серия 5.904-11 (взрывозащищенное исполнение)УП 6 ― Узел прохода с неутепленный клапаном ручного
управления, искрозащищенный.УП 7 ― Узел прохода с утепленным клапаном ручного управления,
искрозащищенный.

В качестве теплоизолирующего материала используются
минераловатные плиты из штапельного волокна типа URSA. В качестве
привода клапана используются электропривода типа МЭО, Polar Bear,
Belimo.

Монтаж УП

Конструкция крыши со встроенным в ней УП для выхода вентканала зачастую называют кровельной проходкой. Узел прохода фиксируется на крыше с помощью расчалок, закрепленных с помощью кронштейнов и хомутов. Патрубок УП, соединяется с фланцем, в качестве опоры зафиксированным на бетонном стакане анкерным креплением. Зачастую на кровельной проходке сооружается «юбка», защищающая стыки от попадания воды внутрь.

Выход вентканала и вентиляция мягкой кровли (в отличие от фальцевой) имеет некоторые особенности в монтаже УП. Делается он из стального оцинкованного листа вместе с минеральной ватой, служащей теплоизолятором. Внутри монтируются дефлекторы (также из оцинковки) или зонтики, предохраняющие от попадания влаги.

Вывод электропитания укладываем в пластиковые кожухи. Конструкция вентиляционного узла на мансардной крыше в таком варианте будет выполнять шумопоглощающую функцию.

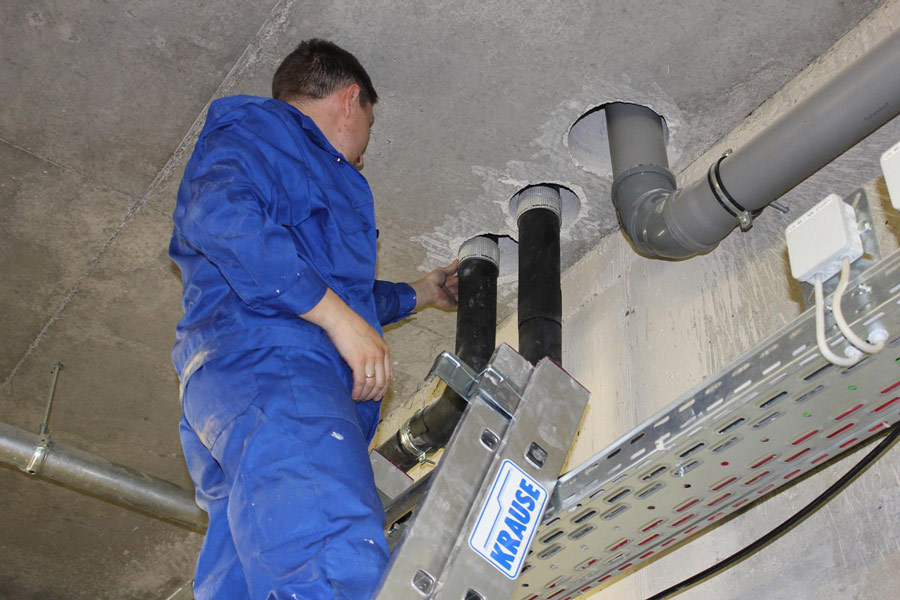

Для железобетонных конструкций крыш в точках проходки устанавливают бетонные плиты с готовыми отверстиями для выхода вентиляционных каналов. Когда размер подобного отверстия не может обеспечить требуемых характеристик по надежности плиты перекрытия, то кровельную проходку и вентиляционный выход следует сооружать в монолитном бетоне.

Монтаж вентиляционного выхода на кровлю.

Установка вентиляционного узла

Рассмотрим, как происходит установка узла прохода на кровле, изготовленной из твердых материалов.

Шаг 1. Из картона изготавливается выкройка по форме трубы узла прохода, но так как итоговое отверстие должно быть на 2-3 см больше, чем диаметр трубы, лучше шаблон сделать сразу с этим запасом. Далее выбирается место для выхода вентиляции – в идеале оно должно находиться недалеко от конька крыши, между стропилами, в соответствии с местом расположения всей вентиляционной системы. Шаблон прикладывается к кровельному материалу, обводится маркером – разметка перенесена.

Шаблон обводится маркером

Шаг 2. Далее в рамках нанесенной разметки на кровельном материале высверливается отверстие. Сквозь него вводится полотно режущего инструмента. Далее по нанесенной разметке вырезается отверстие под узел прохода.

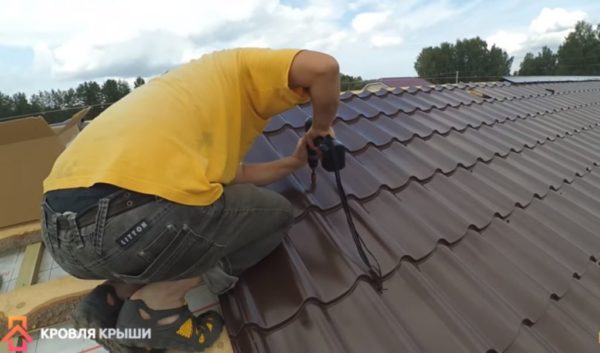

Сверлится отверстие

Теперь можно приступать к резке

Вырезается отверстие под узел прохода

Шаг 3. Сквозь изготовленное отверстие удаляются и другие материалы, находящиеся под кровлей. Это утеплитель, гидроизоляционный материал, части обрешетки. Чтобы было работать удобнее, снова используется старый шаблон, при помощи него разметка наносится уже непосредственно на эти материалы. Если конструкция крыши позволяет, то часть кровельного материала для упрощения работы можно пока снять. Также разметка может наноситься по контуру присоединительного фланца.

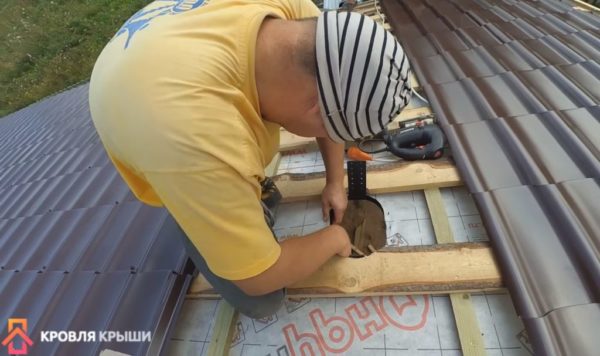

Вырезается часть обрешетки

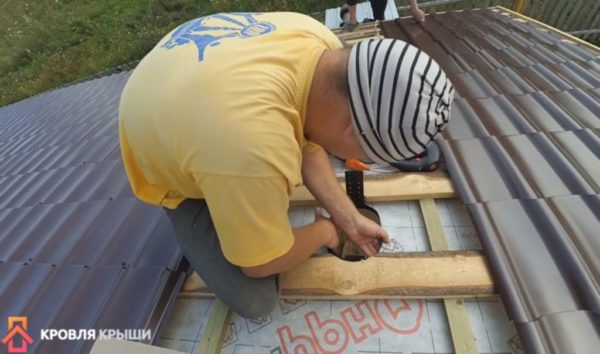

Вырезаются части других материалов кровельного пирога

Готово, теперь можно приступать к следующему этапу

Шаг 4. Края присоединительного фланца промазываются тонким слоем герметика.

Края фланца промазываются герметиком

Шаг 5. Присоединительный фланец заводится под гидроизоляционный материал. Последний фиксируется за счет небольших пластиковых штырьков – гидроизоляция просто накалывается на его края.

Фланец заводится под гидроизоляцию

Гидроизоляция накалывается на пластиковые штырьки

Шаг 6. Саморезами фланец фиксируется на стропилах или обрешетке кровли. Крепление также может производиться и изнутри кровли на стропила или обрешетку снизу.

Фланец прикручивается саморезами

Процесс фиксации фланца

Шаг 7. Далее лист кровельного материала с вырезанным отверстием возвращается на место, а на место отверстия накладывается нижний элемент узла прохода (колпак). Он соединяется с ранее установленным фланцем и кровлей при помощи саморезов.

Фиксация колпака

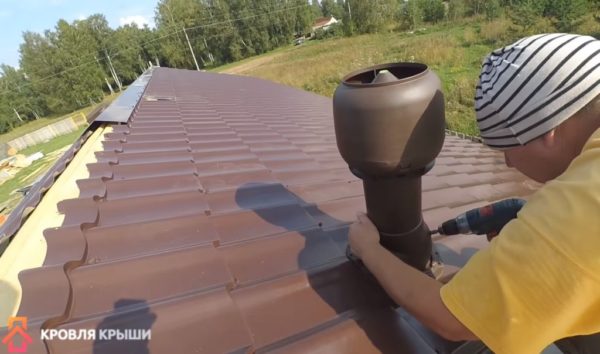

Шаг 8. Производится установка самой вентиляционной трубы. Некоторые модели оснащены небольшим строительным уровнем для удобства выравнивания этой детали конструкции.

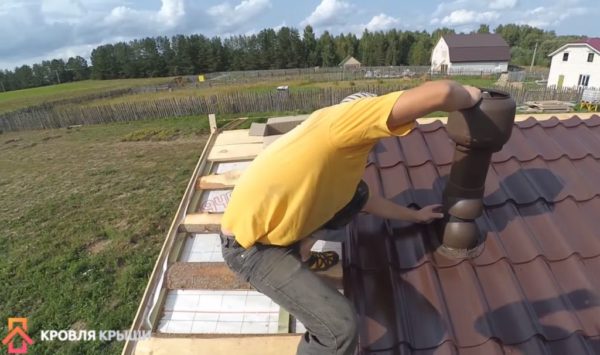

Установка вентиляционной трубы

Труба выравнивается с помощью встроенного уровня

Шаг 9. Труба фиксируется к колпаку при помощи кровельных саморезов, вкрученных по периметру основания. У этой модели всего требуется вкрутить 6 штук. Метки для них нанесены еще в заводских условиях.

Фиксация трубы кровельными саморезами

Строение УП и системы вентиляции

Есть общие требования к строению узла прохода:

• толщина металла, из которого производится труба, не может быть менее 1,9 мм;
• поверхность материала обязательно обрабатывается антикоррозийными средствами;
• диаметр должен быть в пределах 10–12,5 см. В случае квадратного сечения узла его габариты могут выбираться по желанию;
• кольцо-опора обязательно больше диаметра патрубков;
• общая длина УП должна быть не более 1 метра.

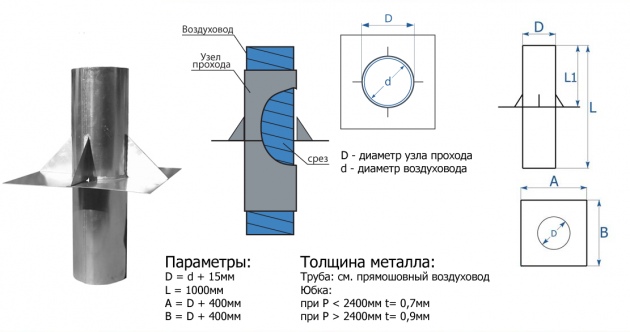

Узел прохода – параметры

УП крепятся прямо на кровлю, другой вариант – на железобетонные стаканы. В отверстие в крыше вставляется труба, на нее анкерами крепится узел прохода. В случае с металлической кровлей опорный стакан используется тоже металлический. Для прочного соединения с поверхностью кровли в конструкцию входит опорное кольцо. Оно надежно крепится фланцами – нижний к воздуховоду, верхний является опорой для защитного зонта, который препятствует попаданию осадков внутрь конструкции. В комплектацию может входить еще одно кольцо, которое служит для устранения конденсата.

Как вывести трубу через крышу из профнастила

Любая система отопления дома, за исключением электрической, предполагает вывод на кровлю дымовых труб для выброса в атмосферу продуктов горения. Рассмотрим, как вывести дымоход через профнастил.

1. Для начала нужно убедиться в правильном расположении дымоходной трубы — точка выхода должна находиться в затемнённой северной стороне, куда мало попадает солнце.
2. Выбирают форму трубы и размер её сечения, учитывая климатические условия данной местности, рельеф и температуру выходных газов.
3. Затем определяются с высотой трубы согласно СНиП.
4. Изготавливают трубу сами, или покупают готовую и проводят монтаж.

Высота вентиляционных шахт по СНиП

При расчёте высоты вентиляционных шахт учитывают:

• возвышение трубы относительно самой верхней точки кровли и смежных построек;
• общую протяжённость дымового канала;
• размер оголовка;
• проектировочную высоту.

Требования и нормы по СНиП:

• для плоской кровли минимальная высота составляет 1 м;
• если дымоход расположен от конька на расстоянии меньше 1,5 м, его высота должна быть на 0,5 м больше верхней точки кровли;
• при условии расположения дымохода в пределах 1,5–3 м от конька, оголовок трубы должен располагаться на уровне излома крыши;
• когда дымоход установлен на расстоянии свыше 3 м от конька, его верхняя часть должна находиться на условной линии, проведённой от конька вдоль ската под углом 10o.

Проведение работ по жёсткой кровле

Проход через кровлю вентиляции монтируется после окончания установки вентиляционной системы в частном доме. Общий порядок следующий:

• определение места, где будет смонтирована проходка (по нормативам СНиП);
• разметка места под будущее отверстие (минимум на 30 миллиметров шире устанавливаемой трубы);
• просверлить кровлю (с помощью коронки для дрели или перфоратора, выключить ударный режим работы инструмента);
• зачистка отверстия (обязательно удалить все выступающие остатки кровельного пирога);
• монтаж проходки с резиновым уплотнителем (укрепляют с помощью саморезов);
• установка выводной трубы.

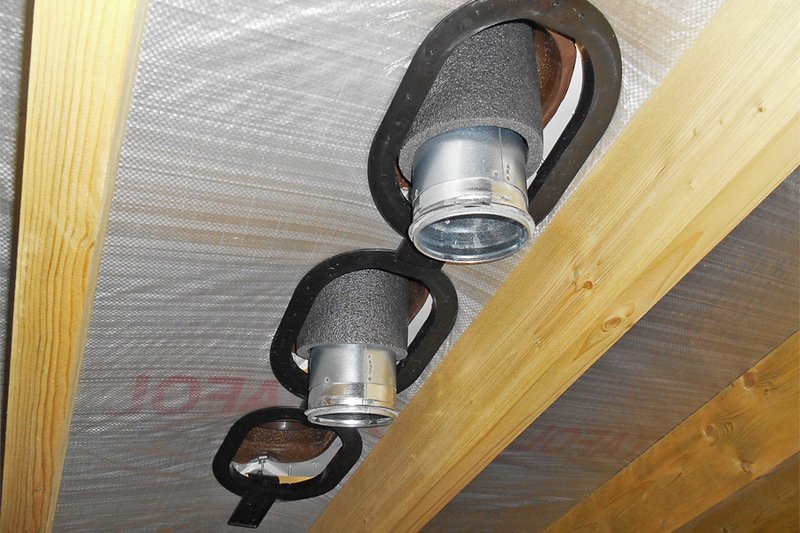

С внутренней части вокруг проходки рекомендуется сформировать короб. Внутрь него набивается рванное минеральноватное волокно (для теплоизоляции). Если также запланирована установка крышных вентиляторов с электроприводом на кровле, то соединение проводов осуществляется за пределами того самого короба (чтобы минимизировать риск повреждения контактной группы из-за конденсата, низкой температуры).

Если кровля — профилированная (шифер), то в этом случае проходка устанавливается на металлическую втулку с опорной частью (основная конструкция — над крышей). Под неё укладывается мягкая гидроизоляция. А резиновый уплотнитель узла прохода в этом случае фиксируется уже изнутри (соприкасаясь с «пирогом»). Все участки соприкосновения повторно после этого заливаются герметиком.

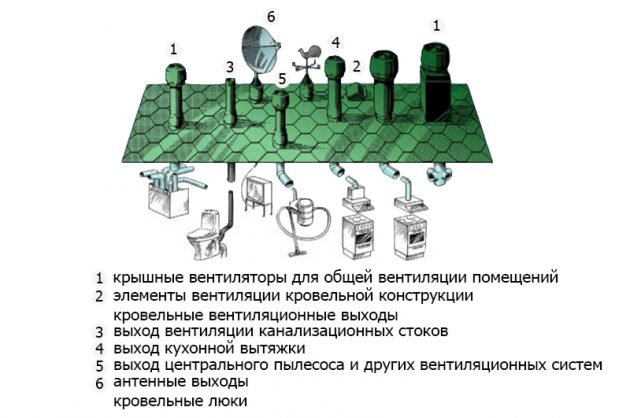

Зачем требуется обустройство проходных узлов

Главное предназначение, которое выполняют узлы прохода вентиляции через домовую кровлю — вывод грязных и переработанных воздухопотоков наружу. Создание этих конструкций производится с учетом соответствующего СНиПа. В этой нормативной документации четко определены размеры от вытяжных конструкций до окончания крыши и сечение отверстий, располагающиеся в плитках перекрытия.

Монтаж узла прохода можно организовать не только для вытяжных систем, но и для дымоходов домов с печным отоплением. Этот метод обустройства имеет и другое название. Строители называют данный вариант «кровельная проходка».

С учетом вида настила и использующегося варианта вытяжки, вентиляционные проходы через любую кровлю по своей форме подразделяются на:

• округлые;
• четырехугольные.

По своему виду вентиляционный узел практически ничем не отличается от обычного отверстия. В данный узел устанавливают стальную трубу, которая монтируется на скате или в железобетонные гильзы. Толщина материала должны быть как минимум 1 миллиметр. Изготовители производят всевозможные виды узлов для шахт вытяжки. Они различаются по форме, диаметру сечения и габаритным размерам. Вентиляционная схема, применяемая для подсоединения труб, может как принудительная или естественная.

Прежде чем окончательно выбрать определенный тип вентиляции, необходимо уделить внимание некоторым факторам, которые могут повлиять на обустройство этой конструкции:

• параметры загазованности;
• коэффициент воздушной влажности;
• наличие запыленности;
• максимальная и минимальная воздушная температура в канале.

Монтируется узел прохода через кровли для их вентиляции с помощью железобетонных конструкций. Сами конструкции закрепляются анкерами, которые вставляются в гильзы непосредственно при их создании.

Фиксация прохода через кровлю зависит от таких основных факторов:

• дистанции между самим узлом и коньком кровли;
• уклон кровельного ската;
• пространства, находящегося над чердаком;
• толщины скатного перекрытия.

Если перекрытие сделано из железобетона, то в местах размещения труб для грибка надо будет приобрести и установить отдельные плиты, в которых уже имеются заранее подготовленные отверстия. Если их сечение отличается от габаритов плитки, то на участках монтажа узла надо будет организовать места, залитые из монолитного бетонного раствора. При этом проводка с облегченной конструкцией для металлического покрытия крыши будет такая же, но гильзы в этом случае потребуются стальные.

Установка узлов прохода вентиляции через кровлю

В каждом здании при строительстве должна быть продумана и спроектирована система вентиляции, основным назначением которой является отвод загрязненного воздуха и приток внешнего. Вентиляция кровли из металлочерепицы и профнастила должна иметь такие же функции и служить аэратором. Вывод вентиляционных каналов осуществляется, как правило, через крышу здания, образуя в местах стыковки с кровлей конструктивный узел. Такой узел называется вентиляционным или узлом прохода (УП). Узел прохода монтируется на крыше и для каждой схемы вентиляции кровли или воздуховода имеет свою конструкцию и свои элементы. Кроме того УП работает как аэратор, может применяться для естественной и принудительной систем вывода воздуха.

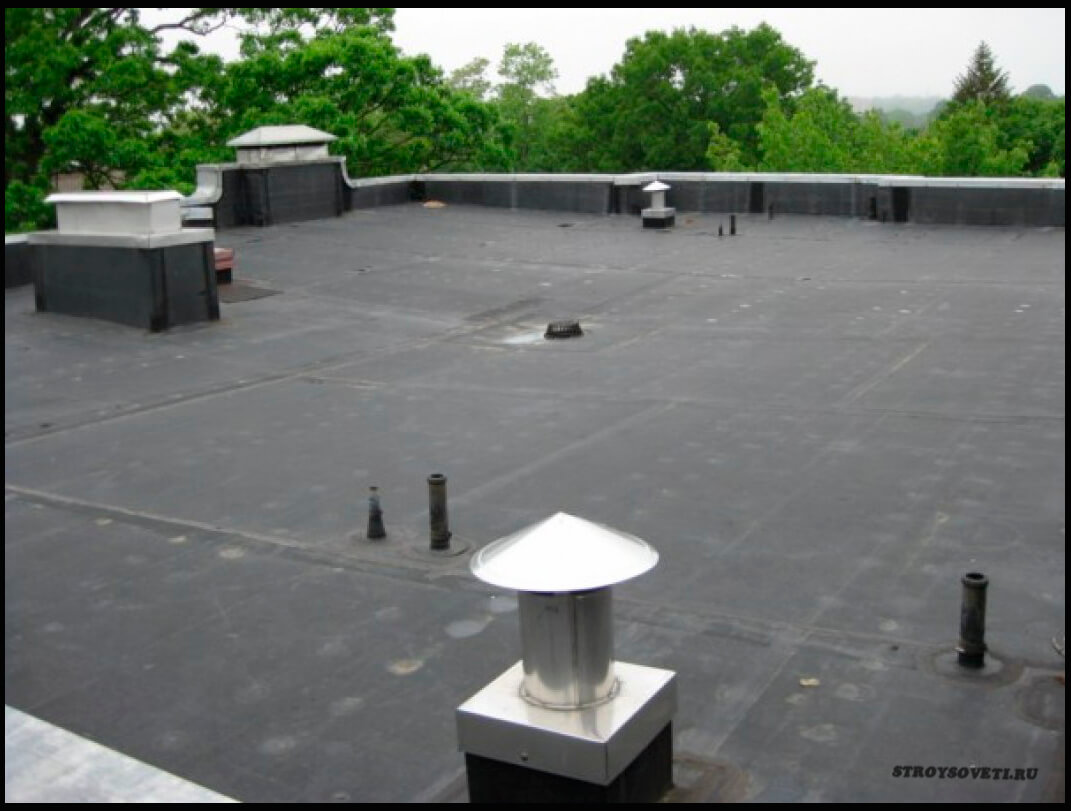

Монтаж УП на бетонной крыше

Процесс установки проходки в бетонной крыше не сложнее, чем это происходит на обычной крыше. Чаще всего бетонное основание покрыто мягким кровельным материалом типа еврорубероида и т. п. Отверстия в плитах перекрытия предусматриваются еще на стадии разработки проекта. Оптимальное обустройство УП предусматривает использование пластиковой втулки. Ее вставляют в отверстие бетонной плиты, закрепляя с внутренней стороны.

Пластиковую опору смазывают герметиком и приклеивают к гидроизоляции крыши. Причем приклеить необходимо с точной центровкой разметки под вентиляционную трубу. Воздуховод вставляют внутрь пластиковой втулки и в зазоры между их стенками вбивают деревянные распорки. Для продления срока службы узла, древесину предварительно обрабатывают антисептиком.

Далее, идет процесс утепления и герметизации узла. Если для проходки использовалась пластиковая втулка, ее закрывают утеплителем и герметизируют пенополиуретановым составом. Однако в бетонных перекрытиях могут для проходок использоваться металлические или асбестоцементные втулки. Их герметизируют горячим битумом.

В бетонной плите узел прохода трубы через кровлю сложно герметизировать. Хотя стыки опорной части хорошо обработаны герметиком, не исключается возможность его отслоения. Для 100% защиты узла на него надевают наружный колпак, закрывающий все стыки от попадания воды. Вдобавок колпак-насадка способен заменить растяжки, способствующие устойчивости воздуховода.

Советуем почитать:

• Как вывести дымоход через крышу;
• Устройство крыши дома – односкатной, двускатной  и плоской

Применение

Узлы прохода используются в системах естественной или принудительной вентиляции зданий общего назначения. На них устанавливаются стальные воздуховоды круглого сечения.

Основное место использования УП – крыша здания, но, при большой этажности и высоте воздуховодов часто используют УП как межэтажные опорные узлы, служащие для поддержки вертикального участка воздуховода и снятия нагрузки с вентиляционных патрубков.

В зависимости от условий региона и от назначения здания выбирается определенный тип УП, имеющий максимально подходящие для данного участка параметры – клапан с ручным или механическим управлением, кольцо для сбора конденсата, утепление и т.д. Выбор определенной модели УП производится во время проектирования, но при изменениях состава вентиляционной системы или иной необходимости замена УП на более подходящий особых проблем не вызывает.

Как правильно установить

Монтаж конструкции узла прохода обычно происходит следующим образом:

Монтаж узла прохода

• Вырезается шаблон из бумаги по диаметру трубы, но на 2–3 см больше.
• В выбранном месте для выхода вентиляции нужно приложить шаблон и обвести его по контуру маркером.
• В обведенной области нужно просверлить отверстие, через него вставляется режущий инструмент и вырезается отверстие по нанесенному контуру.
• Оно освобождается от гидроизоляционного материала и утеплителя, обрешетки. Для удобства выполнения этих работ часть кровли можно снять, если это возможно.
• Используя все тот же шаблон, наносится разметка на все остальные материалы под кровельным настилом.
• На края присоединительного фланца наносится герметик. Затем он устанавливается под гидроизоляционный слой, который фиксируется специальными штырями. Фланец крепится к стропилам саморезами.
• Убранный ранее участок кровли кладется на место, на отверстие накладывается колпак и крепится саморезами к кровле и фланцу.
• Устанавливается вентиляционная труба. Она присоединяется к колпаку по основанию кровельными саморезами. Отверстия для этого или метки предусмотрены у каждой модели и создаются на заводе при изготовлении.

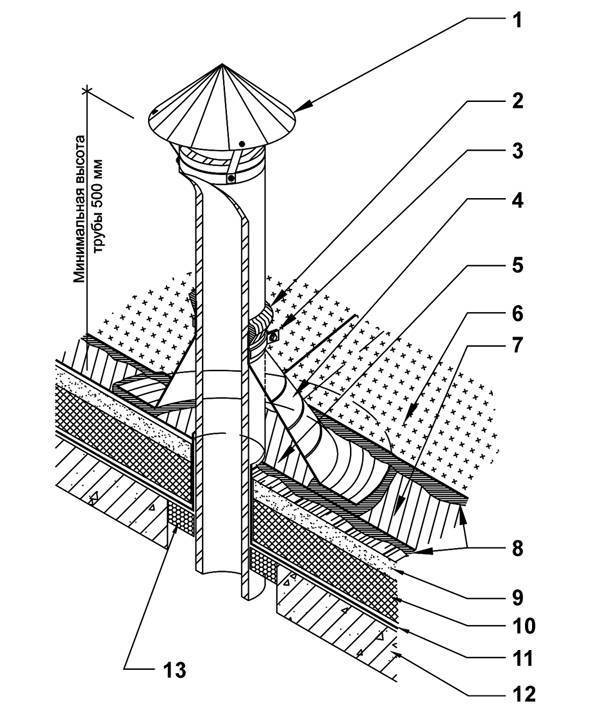

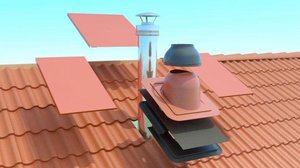

Схематическое изображение узлов прохода через кровлю

В случае бетонной крыши ничего вырезать не нужно – в таких зданиях выход воздуховода создается при строительстве.

Для мягкой кровли начертить контуры отверстия можно внутреннему краю колпака. Затем с его основания нужно снять защитную ленту, прикрывающую липкий слой. Колпак фиксируется на поверхности вокруг отверстия, затем закрепляется саморезами. Потом к нему крепится сама труба – монтаж завершен.

Воздуховод через конек

Функциональных достоинств такого способа не много. Во-первых, снимается снежная нагрузка с основания узла. Во-вторых, появляется возможность провести вентиляцию непосредственно под коньком, что бывает необходимо на мансардных этажах. Вентиляция под коньком не нарушает интерьер и освобождает пространство. Еще одним достоинством можно назвать дизайн, т.к. есть ценители именно такой архитектуры.

К минусам можно отнести уже упомянутый ветер, который может препятствовать тяге. Необходимость в дополнительной фиксации трубы. Однако, самой большой сложностью является необходимость вторгаться в несущую конструкцию крыши. Т.е. чтобы сделать воздуховод через конек, его нужно разорвать и снова соединить, освободив по центру место для вентиляции. Стропильное основание – очень сбалансированная система, и подобное вмешательство может нанести непоправимый вред. Поэтому проведение вентиляции через конек нужно отнести к сложным конструкциям и браться, все обдумав и просчитав.

Монтаж узла прохода воздуховода

Воздуховод марки Pelti от фирмы Vilpe

В первую очередь необходимо выбрать место на крыше, где наиболее целесообразно разместить вентиляцию

Во-первых, стоит обратить внимание на розу ветров и выбрать расположение трубы так, чтобы дым уходил в сторону от дома

Во-вторых, не менее важно определиться с высотой размещения трубы. Чем выше располагается труба, тем сильнее воздействие ветра

В некоторых случаях, ветер может препятствовать естественной тяге, что недопустимо в домах с печным отоплением. С другой стороны, если отверстие трубы будет располагаться ниже конька, часть конденсата или сажи может оседать на крыше

Чем выше располагается труба, тем сильнее воздействие ветра. В некоторых случаях, ветер может препятствовать естественной тяге, что недопустимо в домах с печным отоплением. С другой стороны, если отверстие трубы будет располагаться ниже конька, часть конденсата или сажи может оседать на крыше.

К слову, все эти детали описаны в рекомендациях по пожарной безопасности. Допустимые возвышения дымоходов над строениями ниже.

Для горизонтальных крыш:

• выше 1,5 м от конька рядом стоящего жилого дома. Когда дымоход выше уровня крыши на 1,2 метра, независимо от угла ее наклона, необходима установка растяжек;
• над горизонтальной кровлей дымоход необходимо расположить выше как минимум на 0,5 м.

Для скатных крыш:

• если расстояние от крыши до трубы более 3 метров, она не должна быть выше линии, которая проведена вниз от конька под углом 10 градусов относительно горизонта;
• при расстоянии от конька до трубы от 1,5 до 3 метров, высота трубы должна быть не ниже конька;
• в остальных случаях труба должна возвышаться над коньком на 0,5 метра.

УП с регулируемым клапаном

В отличие от УП, монтируемых в железобетонных стаканах, и крепящихся анкерами, на крыше с металлической конструкцией стаканы должны быть металлическими. Кровельная проходка для вывода стандартных вентиляционных каналов, как правило, имеет прямоугольный УП. В случаях, когда здания имеют большие площади кровли и профнастила, места расположения вывода вентиляции должны быть рассчитаны на стадии создания проекта.

Узел прохода с регулируемыми клапанами, служащий аэратором, также устанавливается в стаканах, и расчет следует проводить с учетом следующих параметров:

• Угол наклона фальцевой крыши.
• Дистанция от места установки до конька.
• Толщина кровли и профнастил.
• Материал изготовления кровли.
• Параметры подкровельных помещений.

Такие механизмы работают как хорошие аэраторы и зачастую имеют ручное управление, а переключатель режимов имеет два положения — «закрыто», «открыто». Конструкция подобного УП включает в себя следующие элементы:

• портяное полотно;
• трос управления;
• противовесы;
• управляющий сектор.

Монтаж узла прохода воздуховода

Воздуховод марки Pelti от фирмы Vilpe

В первую очередь необходимо выбрать место на крыше, где наиболее целесообразно разместить вентиляцию

Во-первых, стоит обратить внимание на розу ветров и выбрать расположение трубы так, чтобы дым уходил в сторону от дома

Во-вторых, не менее важно определиться с высотой размещения трубы. Чем выше располагается труба, тем сильнее воздействие ветра

В некоторых случаях, ветер может препятствовать естественной тяге, что недопустимо в домах с печным отоплением. С другой стороны, если отверстие трубы будет располагаться ниже конька, часть конденсата или сажи может оседать на крыше

Чем выше располагается труба, тем сильнее воздействие ветра. В некоторых случаях, ветер может препятствовать естественной тяге, что недопустимо в домах с печным отоплением. С другой стороны, если отверстие трубы будет располагаться ниже конька, часть конденсата или сажи может оседать на крыше.

К слову, все эти детали описаны в рекомендациях по пожарной безопасности. Допустимые возвышения дымоходов над строениями ниже.

Для горизонтальных крыш:

• выше 1,5 м от конька рядом стоящего жилого дома. Когда дымоход выше уровня крыши на 1,2 метра, независимо от угла ее наклона, необходима установка растяжек;
• над горизонтальной кровлей дымоход необходимо расположить выше как минимум на 0,5 м.

Для скатных крыш:

• если расстояние от крыши до трубы более 3 метров, она не должна быть выше линии, которая проведена вниз от конька под углом 10 градусов относительно горизонта;
• при расстоянии от конька до трубы от 1,5 до 3 метров, высота трубы должна быть не ниже конька;
• в остальных случаях труба должна возвышаться над коньком на 0,5 метра.

Общие сведения

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

• воздушного обмена в мансардном или чердачном помещении дома;
• монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
• подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

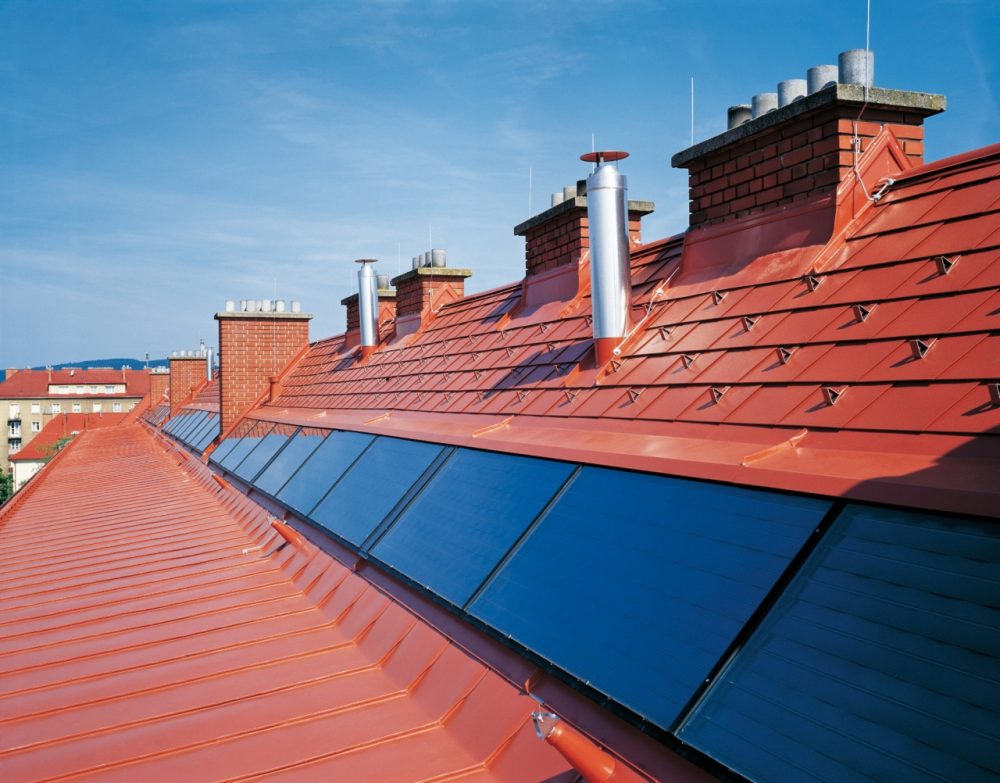

Система и элементы вентиляции кровли на крыше дома

Это интересно: Как выбрать геотекстиль для дренажа — разъясняем основательно

Монтаж проходного узла для дымохода

Чаще всего устройство проходного узла для дымохода осуществляется на наименьшем расстоянии от кровельного конька. При таком варианте монтажа основная часть трубы дымохода должна располагаться под основанием кровли, что защитит конструкцию от появления конденсата. Однако существует и другой вариант установки, при котором монтаж труб выполняется через кровельный конек.

Обустройство дымохода на кровельном скате чревато образованием в верхней части трубы кармана из снега, что может стать причиной протечки

Поэтому очень важно применять уплотнители кровельных проходов, а также конструировать стропильную систему, что может повлечь за собой определенные трудности. Тем не менее, проход дымохода через кровлю имеет свои достоинства, в частности – простота монтажа и отсутствие риска появления протечек

Нельзя также обходить стороной противопожарные мероприятия, устраивая узлы прохода дымовой трубы через покрытие из дерева, а также кровлю, которую следует обеспечить защитой от потенциального возгорания из-за перегрева трубы.

Сам дымоход рекомендуется оснащать особыми зонтиками для предотвращения попадания в нее влаги и ветра. Узел прохода не следует монтировать в районе ендовы, поскольку есть вероятность плохой герметизации кровельных стыков и трубного фартука. Кроме того, этот участок в особенной степени подвержен образованию на нем наледи и снежных карманов.

Скатная кровля требует устройства деревянной системы стропил, которая, как становится понятно, имеет максимальную степень горения. Именно поэтому оборудовать все зазоры между трубой и элементами из дерева нужно в соответствии со строительными нормами и правилами (СНиП). Чтобы не допустить соприкосновения нагретой трубы с горючими материалами, следует применять специальную конструкцию. Обычно для этого в необходимом месте монтируется проходной узел в форме прямоугольника. По внешнему виду он напоминает короб, наполненный стекловатой или любым другим материалом, являющимся негорючим.

Разновидности проходок

Сделать проход через кровлю воздуховода непросто, ведь нарушается целостность покрытия, а иногда даже стропильной системы. Образовывавшийся узел в точке стыковки с крышей требует тщательной защиты от проникновения влаги. Упростить монтаж помогают проходки, различающиеся конструкцией в зависимости от предназначения:

• Проходки для обустройства точки вывода воздушных выводов бывают без клапана или с клапаном. Простые модели без клапана самые дешевые. Ими обустраивают узел прохода воздуховода через кровлю частных домов. Конструкция с клапаном предусматривает использование заслонки, перекрывающей при надобности отвод. Такие проходки монтируют на крышах производственных и административных зданий, где вентиляционная система работает не постоянно.
• Производство утепленных проходок и без теплоизоляции позволяет выбрать подходящее изделие в зависимости от места его установки. Не утепленные проходки применяют при расположении воздуховода вблизи конька. Допускается делать проход вентиляции через крышу без теплоизоляции в регионах с жарким климатом. Утепленные базальтовой изоляцией проходки используют с отводами, выходящими далеко от конька и сильно возвышающимися над крышей. Утеплитель предотвращает образование в трубе конденсата из-за разности наружной и внутренней температуры.

Использование проходок с автоматическим и механическим управлением зависит от типа вентиляционной системы, где они будут работать. Механические модели предназначены для ручного управления постоянно работающих вентиляционных систем, где не требуется часто перекрывать и открывать их. Регулировку циркуляции воздуха выполняют с помощью троса. Автоматические проходки предназначены для вентиляционных систем, управляемых электронным контроллером.

Многие неопытные владельцы частных домов считают, что обустройство выхода дымохода и воздуховода через крышу – это одно и то же. Это грубая ошибка, так как внутри дымохода температура воздуха может достигать 800оС, что требует обустройства вокруг трубы короба из негорючих материалов. В трубе, проходящей через кровлю вентиляции, температура воздуха максимум на 1оС выше от комнатной. Установка воздушных отводов не требует проведения огнезащитных мер.

Выводы и полезное видео по теме

Ролик, демонстрирующий монтаж узла прохода трубы вентиляции через кровельную систему, позволяет составить представление об особенностях работ этого типа:

Установку этого важного элемента выполнить не слишком сложно. Но нужно точно соблюсти требования технологии монтажных работ, чтобы предотвратить задержание влаги на поверхности кровли и ее проникновение под покрытие

Расскажите о том, как обустраивали проход вентиляционной трубы через чердак и кровельный пирог собственными руками. Не исключено, что вам известны технологические тонкости, которые будут полезны посетителям сайта. Пишите, пожалуйста, в находящемся ниже блоке, размещайте фото и задавайте вопросы по теме.

Заключение – коротко о главном

Проход вентиляции через кровлю — это место повышенной вероятности нарушения герметичности и возникновения протечек.

Чтобы упростить работу кровельщика, продаются специальные узлы прохода вентиляции.

При использовании узлов прохода, монтаж вентиляции значительно упрощается, но в любом случае лучше пусть это делает подготовленный специалист.

Еще немного внимания Как думаете, даже если руки растут из нужного места, но нет подходящего инструмента, то проход вентиляции через кровлю можно сделать самостоятельно или пусть лучше этим занимаются профессионалы?

Прочитать позже
