Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.
Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.
Параметры стропил

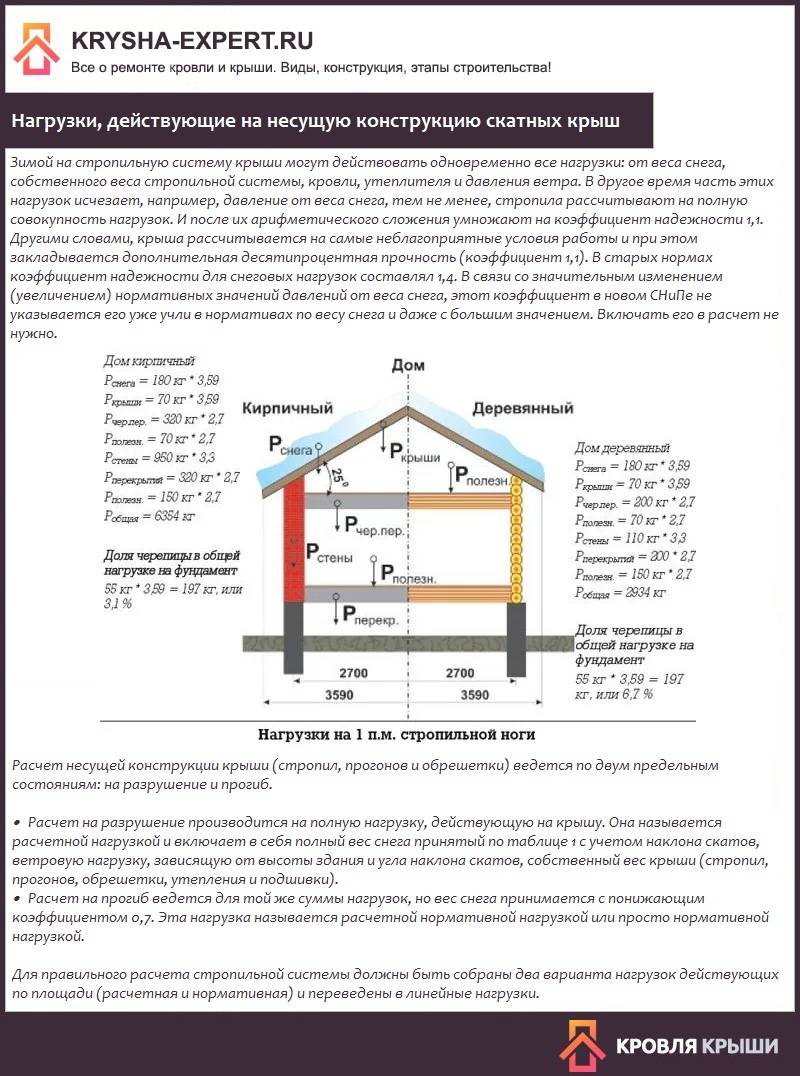

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:
- нагрузку крыши;
- шаг между стропилами.
- вид кровельного покрытия
Рекомендуемая ширина доски стропил:
- 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
- 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.
Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м
Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)
Параметры обрешетки
Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).
Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.
Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины. При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм
При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.
Параметры кровельного покрытия
- Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
- Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
- Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
- Что касается выбора утеплителя, то для нашей страны рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.
Калькулятор позволяет рассчитать размеры двухскатной кровли: длину и ширину полотна крыши для каждого ската, и площадь крыши. Необходимую длину и количество стропил и обрешетки для постройки стропильной системы двускатной крыши. Объем пиломатериалов для изготовления стропил и обрешетки. Количество рядов досок обрешетки. Также калькулятор выполнит расчет фронтона и высоты конька двухскатной крыши.
Количество обрешетки для односкатной крыши
Количество обрешетки напрямую зависит от того, какое покрытие для кровли будет применяться в данном случае. Планки обрешетки должны располагаться с шагом, соответствующим размерам листа материала.
Такое соответствие очень важно, без него правильный монтаж кровельного материала будет усложнен или окажется вовсе невозможным. Поэтому для расчета количества обрешетки прежде всего надо определить ее шаг. Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли
Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли.
Для мягких кровельных материалов часто используется сплошная обрешетка, когда расстояние между планками составляет 2-2,5 см. В этом случае расчет обрешетки сводится к делению длины кровли на ширину планки плюс 2 см на зазор.
Более жесткие виды материала не требуют сплошной обрешетки и расчет делается исходя из расстояния между планками, применяющегося для данного вида кровли.
Более простым решением будет использование онлайн-калькуляторов, осуществляющих специализированный расчет по указанному кровельному материалу. Полученные данные следует уточнить при помощи пересчета на другом онлайн-калькуляторе.
Базовые показатели кровельных утеплителей
На практике все намного проще. Для умеренного климата базовая толщина огнеупорного минераловатного кровельного утеплителя составляет 100 мм.
- В северных регионах этот показатель увеличивается до 150 и даже 200 мм. Объем минераловатного утеплителя так же увеличивается для улучшения звукоизоляции мансардных помещений.
- Толщина панельного пенополистирольного утеплителя для аналогичных климатических условий составляет всего 60 мм с возможностью увеличения до 80 и 100 мм. К сожалению, компактность этого материала не может компенсировать менее эффективного шумопоглощения, нулевой паропроницаемости и низкой термостойкости.
Калькулятор расчета утеплителя для стен, кровли, фундамента
Калькулятор позволяет определить вид теплоизоляционных материалов для фундамента, посчитать объем необходимых материалов и получить итоговую стоимость, в том числе и крепежа для плит.
Калькулятор расчета и выбора изоляции под сайдинг
С помощью данного сервиса, Вы сможете определить виды теплоизоляции и гидроизоляции которые подойдут для изоляции стен под сайдинг. Более того калькулятор позволит определить стоимость и рассчитать объем необходимых материалов.
Калькулятор расчета теплоизоляции под вентилируемый фасад
Для того что бы правильно подобрать материалы для утепления вентилируемого фасада, подобрать гидроизоляцию и крепеж, воспользуйтесь этим сервисом. Введя площадь стен, и толщину плит, Вы рассчитаете необходимый объем материалов и узнаете их стоимость.
Онлайн калькулятор расчета стоимости штукатурного фасада
Сервис позволяет определить виды материалов, стоимость и объем. Исходя из площади фасада и толщины утеплителя, можно рассчитать примерную стоимость штукатурного фасада.
Расчет материалов для изоляции каркасных стен
Если перед Вами стоит задача, изоляции каркасных стен, то этот калькулятор для Вас. Зная площадь стен и толщину утеплителя, вы без труда рассчитаете необходимые материалы.
Онлайн расчет изоляции для пола под стяжку
Для пола, который планируется сделать с использованием цементной, либо любой другой, требуется особые, прочные изоляционные материалы.
Онлайн расчет изоляции для пола по лагам
Что бы правильно подобрать изоляционные материалы для пола, который уложен по деревянным лагам, воспользуйтесь данным калькулятором. Он определит необходимую плотность материалов, их количество и примерную стоимость.
Расчет теплоизоляции для межкомнатных перегородок
Подберите изоляцию для межкомнатных перегородок. Вы сможете расчитать количество и вид изоляции, ее стоимость, а так же, сразу сделать заявку.
Расчет изоляции для скатной кровли (мансарды)
Изоляция скатной кровли, требует помимо утеплителя, еще пароизоляционную и ветровлагозащитную мембрану, воспользовавшись этим онлайн-калькулятром, вы без труда определити нужные Вам материалы и их ориентировочную стоимость.
Расчет изоляции для плоской кровли
Для расчета материалов для плоской кровли, мы предлагаем воспользоваться этим калькулятром. В расчет включена так же гидроизоляционная мембрана и телескопический крепеж.
Калькулятор расчета водостоков
Калькулятор позволит сделать предварительный расчет необходимых материалов для монтажа водосточной системы. Определить предварительно стоимость/
Мансарды — жизнь под крышей
Если в доме есть мансарда, значит надо ее утеплять. Это необходимо сделать для сохранения тепла в доме. Еще мансарду можно использовать как жилое помещение, расширив полезную площадь. Утепление мансарды нужно проделать еще и с целью сохранения материала крыши и ее элементов, создания уюта, микроклимата и комфорта в жилом помещении
Важно – правильно выполнить расчет толщины материала для утепления мансарды. Для этого необходимо знать, в каких пределах варьируется температура в вашей местности и свойства материала, выбранного вами для осуществления теплоизоляции
В утеплении мансарды толщина утеплителя, важный момент
Часть 4. Расчет минимально допустимой толщины стены на примере газобетона для Московской области.
Рассчитывая толщину стеновой конструкции, берем те же данные, что указаны в Части 1 настоящей статьи, но перестраиваем основную формулу: δ = λ·R, где δ – толщина стены, λ – теплопроводность материала, а R – норма теплосопротивления по СНиП.
Пример расчета минимальной толщины стены из газобетона с теплопроводностью 0,12 Вт/м°С в Московской области со средней температурой внутри дома в отопительный период +22°С.
- Берем нормируемое теплосопротивление для стен в Московском регионе для температуры +22°C: Rreq= 0,00035·5400 + 1,4 = 3,29 м2°C/Вт
- Коэффициент теплопроводности λ для газобетона марки D400 (габариты 625х400х250 мм) при влажности 5% = 0,147 Вт/м∙°С.
- Минимальная толщина стены из газобетонного камня D400: R·λ = 3,29·0,147 Вт/м∙°С=0,48 м.
Вывод: для Москвы и области для возведения стен с заданным параметром теплосопротивления нужен газобетонный блок с габаритом по ширине не менее 500 мм , либо блок с шириной 400 мм и последующим утеплением (минвата+оштукатуривание, например), для обеспечения характеристик и требований СНиП в части энергоэффективности стеновых конструкций.
Таблица 3. Минимальная толщина стен, возводимых из различных материалов, соответствующих нормам теплового сопротивления согласно СНиП.
| Материал | Толщина стены, м | Тепло- проводность, Вт/м∙°С | Прим. |
| Керамзитоблоки | 0,46 | 0,14 | Для строительства несущих стен используют марку не менее D400. |
| Шлакоблоки | 0,95 | 0,3-0,5 | |
| Силикатный кирпич | 1,25 | 0,38-0,87 | |
| Газосиликатные блоки d500 | 0,40 | 0,12-0,24 | Использую марку от D400 и выше для домостроения |
| Пеноблок | 0,20-0.40 | 0,06-0,12 | строительство только каркасным способом |
| Ячеистый бетон | От 0,40 | 0,11-0,16 | Теплопроводность ячеистого бетона прямо пропорциональна его плотности: чем «теплее» камень, тем он менее прочен. |
| Арболит | 0,23 | 0,07 – 0,17 | Минимальный размер стен для каркасных сооружений |
| Кирпич керамический полнотелый | 1,97 | 0,6 – 0,7 | |
| Песко-бетонные блоки | 4,97 | 1,51 | При 2400 кг/м³ в условиях нормальной температуры и влажности воздуха. |
Особенности мансардной крыши
Конструкция мансардной крыши отличается от обычной, так как они используются по-разному и имеют различное предназначение. Чтобы оборудовать жилую мансарду с достаточно высокими потолками, необходимо существенно увеличить высоту конька кровли, изменить уклон скатов, а также усилить стропильную систему.
Чтобы избежать ошибок при проектировании, лучше использовать специальную программу-калькулятор, которая автоматически выполняет точные расчет, основываясь на введенных данных. Конструктивными особенностями мансардной крыши являются:
- Ломанная форма скатов. Чтобы максимально увеличить полезный объем подкровельного пространства, крышу приходится делать ломанного или полувалькового типа. Такая конструкция скатов позволяет сделать потолок высоким, не увеличивая угол наклона кровли.
- Большой уклон. Мансардные крыши, как правило, имеют большой уклон скатов, позволяющий увеличить полезный объем помещения за счет высоты потолка. Эта особенность приводит к тому, что существенно возрастает вес конструкции.
- Большая площадь скатов. Из-за крутизны и большой высоты конька мансардная крыша обладает огромной площадью соприкосновения с атмосферой, что неблагоприятно сказывается на количестве теплопотерь. Чтобы сохранить тепло в мансарде, обязательно выполняется термоизоляция кровельных скатов.
Особенности мансардной кровли
Схема мансардной крыши
Виды крыш
Чтобы понять, как следует утеплять скат и выполнить расчет слоя термоизоляционного материала, нужно определить, к какому типу относится крыша. Однако, в условиях холодного, ветряного и дождливого климата России сделать теплый дом без работ по утепление крыши практически невозможно. Объем и стоимость монтажа термоизоляции зависит от толщины слоя термоизоляционного материала, который определяет расчет, а также характер использования подкровельного пространства. По способу утепления выделяют 2 типа крыш:
- Холодная кровля. Холодной называют кровлю, под которой располагается неотапливаемый чердак или мансарда. В прошлом этот вид кровельных конструкций считался самым рациональным, так как слой воздуха, отделяющий чердачное перекрытие от внутренней поверхности кровли служит своего рода естественной изоляцией. Эта воздушная подушка предотвращала нагрев ската изнутри, благодаря чему сохранялась снежная шапка, но не образовывалась наледь. В домах с холодной крышей не утепляют ската, выполнение термоизоляционных работ происходит со стороны чердака, на перекрытиях.
- Теплая кровли. Крыша теплого типа применяется, если мансарда дома отапливается. В этом случает кровля лишается естественной изоляции, из-за чего снег на поверхности ската подтаивает, образуя наледь, которая при соскальзывании царапает кровельное покрытие. Чтобы предотвратить эти негативные явления, выполняют расчет толщины материала и монтируют его на поверхности ската своими руками. Так как площадь ската больше, чем площадь перекрытий, стоимость работ по утеплению теплой крыши больше, чем холодной.
Расчет количества материалов
Площадь кровли зависит от ее формы. Отдельные части рассчитывают, затем складывают
Перед началом работ следует посчитать утеплитель для кровли. С этой целью нужно замерить общую площадь поверхности крыши, а затем рассчитывать требуемое количество материала и прибавить небольшой запас.
Расчет объема утеплителя для крыши производится таким образом:
- Площадь поверхности нужно поделить на количество материала (в м2), содержащегося в одной упаковке.
- Предыдущий результат умножается на число слоев.
- Итог подсчета – количество необходимых коробок. Когда полученное значение не является целым, его следует округлить в большую сторону и увеличить на 10%.
Пример расчета
Рассчитать количество утеплителя попробуем на основе таких данных:
- периметр дома составляет 8+7+8+7=30 м (здесь 8 – размер длинной стены, 7 – короткой);
- высота стены 3 м;
- фронтон (треугольная верхняя часть меньшего фасада, образующаяся при монтаже двускатной крыши) имеет ширину 7 м и высоту 2 м;
- количество окон 10, из них 6 имеют размеры 1500х1500 мм, 4 – 1000х1500 мм;
- дверь одна, размерами 1200х2100 мм.
Важно: при расчете утеплителя (онлайн-калькулятор или вручную) площадь фронтона рассчитывается как площадь прямоугольника, а не треугольника, поскольку значительная часть термоизоляционного материала для него идет в отход за счет обрезки плит или рулонов. При расчете фронтона как треугольник потребная площадь утеплителя уменьшается, но приходится облицовывать поверхность состыкованными фрагментами плит/рулонов.. Соответственно площадь облицовки с учетом фронтона и проемов составит:
Соответственно площадь облицовки с учетом фронтона и проемов составит:
Примем в качестве теплоизолятора экструдированный пенополистирол Ursa XPS N-III-G4, который отпускается в размере 1180х600х50 мм (7 плит/4,956 м2). Для вычисленной площади облицовки потребуется (при учете, сколько квадратов в утеплителе, одна плита имеет площадь 1,08 м.кв.) 89 плит или 13 упаковок. При стоимости упаковки 1000…1100 руб. (данные для Москвы, на 13.08.2018) утепление дома обойдется в 14 тыс. рублей. Аналогично выполняются расчеты для других утеплителей (сколько квадратов минвата в виде рулона или плиты занимает или сколько утеплителя в кубе, рассчитывается в зависимости от данных производителя).
Инструкция для онлайн калькулятора расчета стропил
Укажите параметры деревянных стропил:
B – ширина стропила, важный параметр определяющий надежность стропильной системы. Искомое сечение стропила (в частности ширины) зависит от: нагрузок (постоянные – вес обрешетки и кровельного пирога, а также временные – снеговые, ветровые), применяемого материала (качества и его вида: доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Определить примерное сечение бруса для стропил можно с помощью данных таблицы (значение ширины – это большее значение из 3 колонки, например, при длине стропилины до 3000 мм и шаге 1200 мм искомое значение ширины 100 мм). При выборе ширины стропила обязательно учитывать рекомендации, наведенные в СП «Деревянные конструкции» и СП «Нагрузки и воздействия».
| Длина стропилины, мм | Шаг стропил, мм | Сечение стропила, мм |
| До 3000 мм | 1200 | 80х100 |
| До 3000 мм | 1800 | 90х100 |
| До 4000 мм | 1000 | 80х160 |
| До 4000 мм | 1400 | 80х180 |
| До 4000 мм | 1800 | 90х180 |
| До 6000 мм | 1000 | 80х200 |
| До 6000 мм | 1400 | 100х200 |
Y – высота крыши, расстояние от конька до перекрытия чердака. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП (актуализированная редакция СНиП *). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.
X – Ширина крыши (без свесов), определяется шириной внешнего периметра Вашего дома.
C – размер свеса, важного конструктивного элемента крыши, защищающего стены и фундамент от осадков, определяется с учетом климатических условий Вашего региона (СП ) и общей архитектурной идеи. Для одно- и двухэтажных домов без организации наружного стока воды не меньше 600 мм. Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ )
Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм
Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ ). Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм.
Z – это расстояние от верхней кромки стропила до выпила. Размер Z связан с шириной стропила простым соотношением – не более 2/3 его ширины (пренебрежение этим правилом значительно уменьшает несущую способность стропилины). Запил необходим для крепления стропила к мауэрлату – опоре, которая воспринимает нагрузки от крыши и перераспределяет на несущие стены.
Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.
Нажмите «Рассчитать»
Результаты расчета:
Длина до свеса стропила – этот размер нужно использовать для разметки запила стропилины к мауэрлату.
Длина свеса покажет, как далеко необходимо выпустить стропило за пределы периметра дома для получения заданного свеса крыши (С) защищающего от непогоды.
Рассчитав общую длину стропила и свеса не сложно узнать необходимое количество пиломатериалов нужной длины и оценить сколько надо реагентов для обработки древесины от гниения.
Расчёт площади скатов
Площадь скатов двухскатного дома можно получить по очень простой методике. Если в качестве примера взять коробку здания 9х7 метра, с длиной стропил 4 метра, со значениями карнизного свеса 0,4, а фронтонного 0,6м, мы легко высчитаем площадь скатов по такой формуле:
9 (длина здания)+2х0,6 (фронтонные свесы)х4 (стропила)+0,4 (карнизные свесы)=10,2х4,4=44,9 «квадратов». Сумма площадей двух скатов составляет 89,8 метров квадратных. Поправочный коэффициент угла наклона позволяет нам получить более точное значение. Для этого полученную площадь нужно умножить на коэффициент 1,221 при угле наклона крыши 35 градусов или 1,414 при угле 45 градусов.
Некоторые характеристики утеплителей
Широко применяется для утепления стен, полов и потолков пенопласт. В мансарде функции стен и потолка выполняет крыша здания. Для ее утепления использовать пенопласт не рекомендуется по следующим причинам:
Этапы утепления крыши мансарды.
- все элементы крыши, в том числе материал утеплителя, должны хорошо проветриваться;
- утеплитель должен хорошо пропускать воздух и пары влаги.
Теплый воздух по законам физики поднимается снизу вверх. Пенопласт совершенно не пропускает влагу, содержащуюся в теплом воздухе. Это приведет к образованию конденсата изнутри помещения. В результате в течение 1-3 лет отсыреют детали стропильной конструкции, по материалу утеплителя начнут течь струйки воды, появится плесень, деревянные детали крыши начнут гнить.
Очень распространенные материалы — минеральная вата и стекловата. Они обладают низкой стоимостью и отличной устойчивостью к высоким температурам. При работе со стекловатой необходимо соблюдать особые меры защиты, так как мельчайшие частички стекла при попадании на открытые участки кожи вызывают сильнейшее раздражение и значительные болевые ощущения. Работать можно только в защитной одежде, в перчатках и в очках. Толщина слоя теплоизоляции из минваты или стекловаты выбирается из расчета 15-30 см. Зависит это от климатической зоны, в которой находится дом.
Элементы утепления мансардной крыши: 1 – минеральная вата; 2 – пароветроизоляция (мембрана); 3 – гидроизоляция; 4 – воздушные потоки; 5 – стропило; 6 – кровля; 7 – обшивка мансарды.
К отрицательным сторонам этого утепляющего материала нужно отнести его легкую деформацию и гигроскопичность, что может привести к снижению теплоизоляционных свойств. Стекловата к тому же не относится к числу экологически безопасных материалов. Поэтому предпочтительнее использовать минеральную вату. Приобретать минеральную вату нужно из расчета плотности 40-45 кг на кубический метр. Это оптимальный материал для утепления мансарды. Минеральная вата — это материал, который обеспечивает:
- экологическую безопасность;
- негорючесть;
- хорошую звукоизоляцию;
- устойчивость к влаге и к перепадам температур;
- морозоустойчивость;
- защиту от грызунов и прочих вредителей;
- устойчивость к появлению грибка и плесени;
- быстрый и легкий монтаж.
Особенности мансардной крыши
Конструкция мансардной крыши отличается от обычной, так как они используются по-разному и имеют различное предназначение. Чтобы оборудовать жилую мансарду с достаточно высокими потолками, необходимо существенно увеличить высоту конька кровли, изменить уклон скатов, а также усилить стропильную систему.
Чтобы избежать ошибок при проектировании, лучше использовать специальную программу-калькулятор, которая автоматически выполняет точные расчет, основываясь на введенных данных. Конструктивными особенностями мансардной крыши являются:
- Ломанная форма скатов. Чтобы максимально увеличить полезный объем подкровельного пространства, крышу приходится делать ломанного или полувалькового типа. Такая конструкция скатов позволяет сделать потолок высоким, не увеличивая угол наклона кровли.
- Большой уклон. Мансардные крыши, как правило, имеют большой уклон скатов, позволяющий увеличить полезный объем помещения за счет высоты потолка. Эта особенность приводит к тому, что существенно возрастает вес конструкции.
- Большая площадь скатов. Из-за крутизны и большой высоты конька мансардная крыша обладает огромной площадью соприкосновения с атмосферой, что неблагоприятно сказывается на количестве теплопотерь. Чтобы сохранить тепло в мансарде, обязательно выполняется термоизоляция кровельных скатов.
Особенности мансардной кровли
Схема мансардной крыши

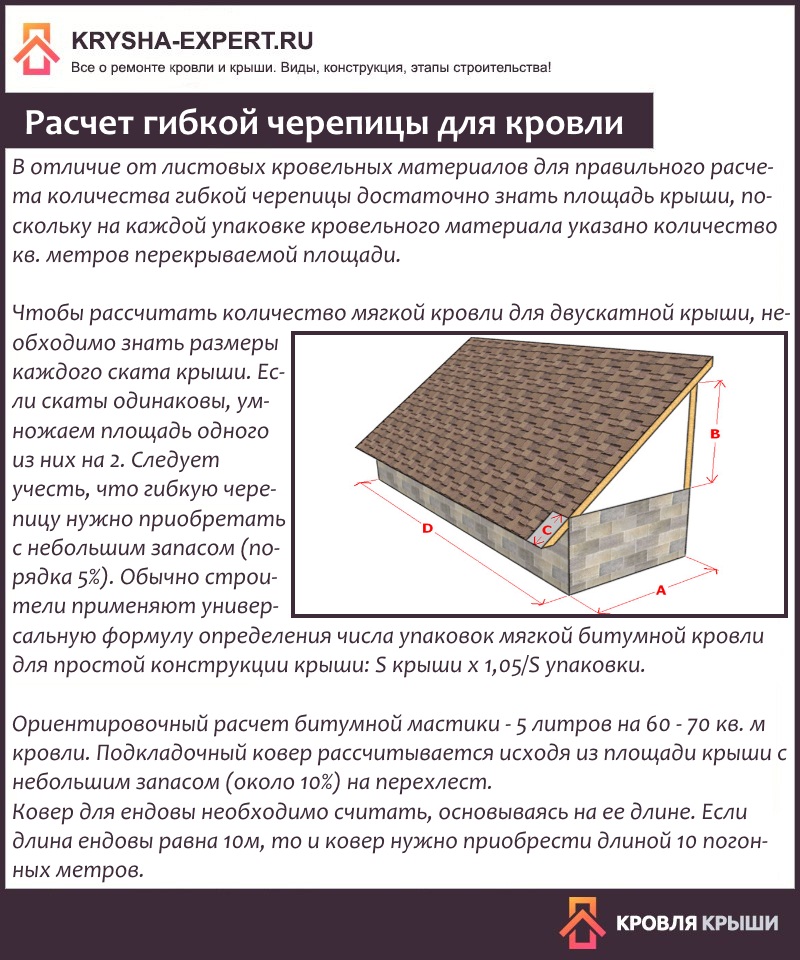

Расчёт мягкой кровли RUFLEX
Расчёт мягкой кровли RUFLEX может производиться двумя способами:
- расчёт гибкой черепицы на крышу своими руками;
- расчёт гибкой черепицы на крышу с помощью онлайн калькулятора
Своими руками рассчитать кровлю из битумной черепицы Руфлекс не так уж сложно, Для этого нужно знать такие параметры будущей конструкции:
- Площадь скатов.
- Длина ендов.
- Длина примыканий.
- Длина карнизов.
- Длина коньков.
Под гибкую черепицу нужно укладывать подкладочный ковёр. Без этого обязательного условия производитель не предоставляет гарантию на свою продукцию. Количество рулонов подкладочного ковра можно получить, разделив площадь скатов на 15 или 20 кв.м., в зависимости от выбранного материала (на самоклеящейся основе или с липкими краями). При выборе стоит учитывать способ укладки подкладочного ковра. Вертикальная укладка подразумевает обязательный нахлёст на конёк крыши, горизонтальная будет более экономичной (всё это подробно расписано в разделе инструкция по монтажу кровли). Обязательно нужно брать поправку на продольный нахлёст материала (по 10-15 см с каждой стороны, что в сумме даёт 30% запаса).
Чтобы получить требуемое для покупки количество пачек гибкой черепицы, нужно площадь скатов разделить на площадь, которую можно покрыть гибкими гонтами одной пачки (это указывается в технических данных на каждый тип гибкой черепицы RUFLEX). В среднем этот показатель составляет 3 кв. метра. Специалисты рекомендуют прибавлять 3-5% запаса на неизбежные отходы и ошибки в процессе монтажа, поэтому купить черепицу Руфлекс следует с небольшим запасом.
Количество рулонов ендового ковра рассчитать несложно – он укладывается строго в разжелобках, его ширины обычно хватает с избытком (0,7 м). Длина каждого рулона составляет 10 метров.
Количество пачек коньково-карнизной черепицы рассчитывается, исходя из имеющихся длин коньков и карнизов. В одной пачке коньково-карнизной черепицы RUFLEX находится 21 погонный метр карнизной черепицы или 17 метров погонных – коньковой. Остаётся в силе запас на отходы в 3-5%.
Онлайн калькулятор по расчёту гибкой черепицы делает все операции в автоматическом режиме.
Для получения нужных данных в окошке программы по расчёту стоимости мягкой кровли нужно ввести такие данные:
- площадь кровли;
- длину коньков, торцов, примыканий, карнизов и ендов.
В результате будет получена требуемая для закупки сумма, автоматически определено количество пачек черепицы, рулонов мягких материалов, литров клея, пачек гвоздей а также кровельных элементов вентиляции.
Определение толщины слоя утеплителя
Толщина слоя утеплителя, закладываемого в ограждающие конструкции, определяется расчетным путем с учетом требований нормативной документации:
- СНиП 23-02-2003 Тепловая защита зданий,
- СНиП23-01-99 Строительная климатология,
- СП 23-101-2004 Проектирование тепловой защиты зданий.

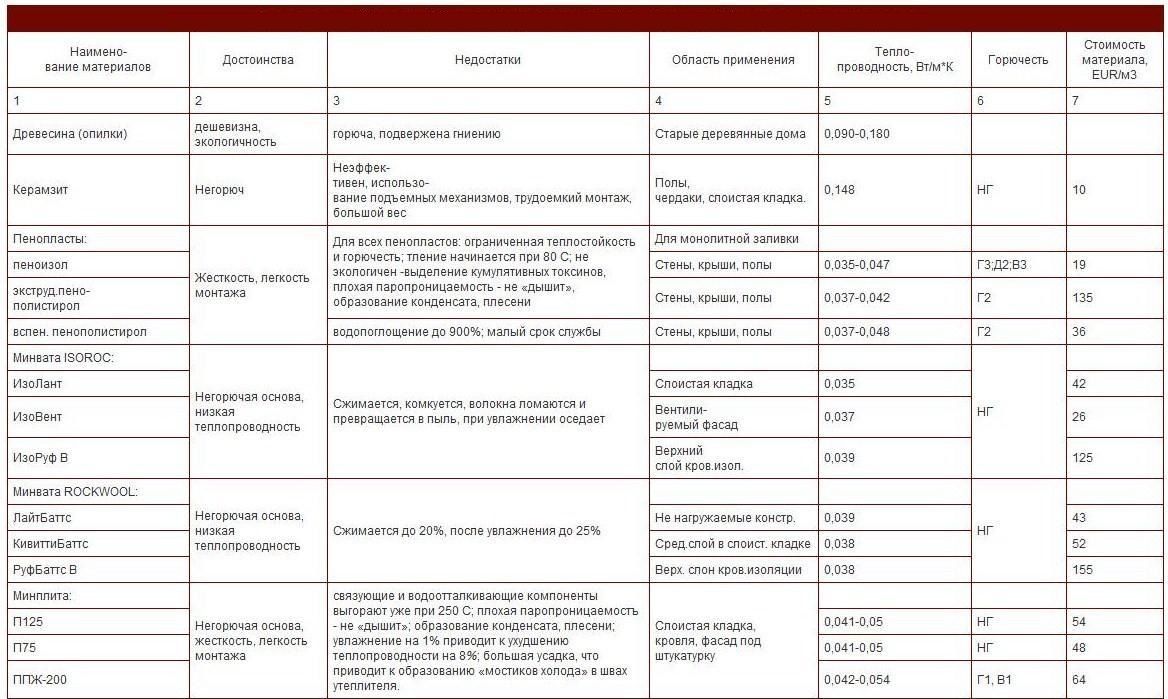

Сравнительная таблица по эффективности применения различных утеплителей в строительных конструкциях.
При проведении самостоятельного строительства расчет толщины утеплителя может быть осуществлен и своими силами, естественно, с некоторыми допущениями и погрешностями.
Упрощенная формула расчета будет иметь вид:
H толщина слоя утеплителя, м,
R сопротивление теплопередаче, (м²*°С)/Вт,
λ коэффициент удельной теплопроводности, Вт/(м*°С).
Использование данной формулы предусматривает ряд допущений:
- ограждающая конструкция рассматривается как единый слой монолитного утеплителя,
- не учитывается наличие и материал внутренней отделки чердачного пространства (при наличии таковой).
Результат расчета кровли
После ввода всех начальный параметров, вы получаете комплексный отчет, в котором содержится готовая смета для изготовления конструкции с детальным расчетом пиломатериалов и кровли, комплект чертежей всех элементов крыши в различных проекциях и адаптивная 3D-модель. Также автоматически рассчитается площадь крыши и будет доступен показатель угла наклона ската, стропил. В отличие от других сервисов мы подробно раскрываем каждый элемент сооружения и не обобщаем параметры, чтобы вы могли использовать наши результаты в качестве руководства к действию.
Чертежи крыши с размерами
Чертежи являются неотъемлемым элементом проектной документации любой конструкции, поскольку представляют собой некую «рабочую карту» для проведения монтажных работ. Многие профессионалы предпочитают делать план кровли своими руками в специализированных программах типа AutoCAD, ArchiCAD и др., однако для начинающего мастера самостоятельная разработка без должного опыта работы обычно заканчивается и не начавшись, либо заканчивается весьма плачевно. Нужно помнить, что любая случайная ошибка может привести к непредвиденным расходам и нарушению структуры всего сооружения.
Используя онлайн калькулятор кровли КАЛК.ПРО вы исключаете ошибки при расчетах, так как графика строится на основании реально введенных параметров, корректность которых можно перепроверить на интерактивной 3D-модели. В зависимости от конструкции крыши мы предоставляем разное количество чертежей – сложные системы описываются более детально. Например, при выполнении расчета громоздкой вальмовой крыши, комплект содержит 12 чертежей конструкции с подробным описанием стропильной системы (в разных проекциях), ее элементов, обрешетки, мест спилов и укладки кровельных материалов.
При создании калькулятора кровли, мы приложили все возможные усилия для того, чтобы последующий сбор конструкции и раскладка отдельных элементов, в частности, была максимально быстрой и комфортной.
3D-модель
Архитектурная визуализация позволяет наглядно оценить запланированную конструкцию в реальных пропорциях, убедится, что проект выполнен качественно и без ошибок. Тем не менее, пространственное моделирование — это кропотливый и технически сложный процесс, который невозможно выполнить без специальных навыков, а у профессиональных дизайнеров подобные услуги стоят достаточно больших денег.
Однако, выполняя расчет крыши у нас на сайте, вы БЕСПЛАТНО получаете адаптивную 3D-модель с точным соблюдением размерностей, с которой можно взаимодействовать и которую можно скачать в формате OBJ, чтобы в дальнейшем загрузить ее в свое программное обеспечение для редактирования.
Стропила
Стропильная система – основа кровельной конструкции. От качества и точности ее исполнения зависит надежность и долговечность всей кровли. Поэтому ключевое значение имеет правильность проектирования. Обеспечить корректное составление математической части проекта поможет наш калькулятор стропил двухскатной крыши. Его функционал позволяет легко определить необходимый расход пиломатериала для проведения монтажных работ.
Длина
Расчет длины стропил двухскатной крыши при помощи нашего онлайн-калькулятора проводится с получением точного результата. Основными исходными параметрами для проведения вычислений являются: высота конька, размер бокового свеса, ширина основания.
После ввода в форму этих данных система автоматически выполнит вычисления и выдаст необходимую длину кровельной конструкции.
Количество
Ключевым параметром для проведения расчета количества стропил для монтажа двухскатной крыши является шаг их установки, который соотносится с размером основания и фронтонным свесом. На основании этих значений программа проводит вычисления и определяет требуемое число.
Зная количество и длину, можно легко посчитать расход пиломатериала, который пойдет на монтаж стропильной системы при строительстве или ремонте дома.
