Вакуумный дренажный насос для кондиционеров для отвода конденсата

Когда кондиционеру необходим дренажный насос

В комплект поставки климатического оборудования класса премиум, а также крупных канальных или кассетных блоков, изначально входит помпа для автоматического дренажа кондиционера. Она имеет большой рабочий ресурс, не требует специального технического обслуживания и почти никогда не нуждается в ремонте. В процессе эксплуатации она остается практически незаметной, поскольку не издает ощутимых звуков.

Производители недорогих сплит-систем в целях минимизации стоимости своей продукции почти никогда не оснащают ее штатными насосами. В большинстве ситуаций, предусматривающих отвод конденсата самотеком, это себя оправдывает. В случае установки климатического оборудования в низких точках или при сложной конфигурации трассы вывода сконденсированной жидкости об установке дренажной помпы для приобретенного кондиционера надо позаботиться самостоятельно.

Совет! Если вам требуется система принудительной откачки конденсата, не изобретайте велосипед, а смонтируйте проверенную временем стандартную схему.

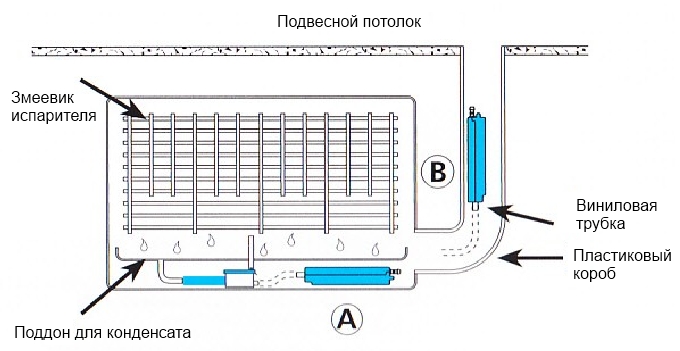

Конструкция системы удаления конденсата

Для организации автоматической откачки образующегося конденсата потребуется следующее оборудование:

• поддон, объем которого соответствует скорости накопления влаги при самом интенсивном режиме работы;
• первичный датчик, включающий и выключающий электродвигатель насоса при заданном максимальном и минимальном уровне в емкости;
• помпа, производительность которой с запасом превышает интенсивность поступления конденсата, а создаваемый напор достаточен для преодоления гидравлического сопротивления трубопроводов;
• трасса откачки влаги, представляющая собой обычную трубку подходящего диаметра с крепежными элементами для надежной фиксации ее на строительных конструкциях или в декоративных коробах.

Конструкция системы удаления конденсатаВажно! Поддон и трубки не играют решающей роли в работе системы. Их можно легко изготовить из подручных материалов

Но к выбору насоса надо подойти с предельной ответственностью.

Технические характеристики дренажных помп

При выборе оборудования следует учитывать его технические характеристики. Например, производительность насоса должна быть больше, чем скорость образования конденсата в кондиционере. Эта производительность выражается в л/час

Кроме того, при покупке необходимо обратить внимание на необходимый уровень подъема воды, интенсивность шума и многое другое

Производительность раздельных помп обычно составляет 8-60 л/ч – этого достаточно для большинства современных кондиционеров. Они способны поднимать жидкость на высоту 3-14 метров. Если вам нужно поднять жидкость на более высокий уровень, лучше использовать другой тип устройства.

Высокопроизводительные насосы имеют более высокую мощность. Минимальная производительность таких устройств составляет 80 л/ч, максимальная – 1500 л/ч. Жидкость может быть поднята на высоту от 3 до 6 метров.

Подобные устройства не предназначены для обслуживания внешних зон мультисплит-систем и не должны поднимать воду на большую высоту. Весь конденсат из таких систем отводится только на дренажную решетку, где нет перепадов высот.

Производительность встраиваемых помп варьируется в пределах 5-170 л/час, чего достаточно для обеспечения нормальной работы сплит-системы.

Перистальтические насосы можно использовать, когда необходимо поднять жидкость на высоту 10-15 метров. Их производительность относительно невелика – около 10 л/ч.

Все типы дренажных насосов работают чрезвычайно тихо. Единственным признаком работы системы является звук движения жидкости или поток воды, выходящий из внешней камеры сплит-системы.

Дренажные – это техника с длительным сроком службы. В большинстве случаев такое устройство приобретается только один раз в жизни. Своевременное профилактическое обслуживание поможет еще больше продлить эксплуатационные сроки. Если насосы регулярно не осматриваются, в них может накапливаться грязь и агрессивные химикаты.

Виды откачивающих водяных помп

Чтобы правильно подобрать откачивающее устройство, полезно будет знать, какие существуют виды дренажных помп. В подавляющем большинстве случаев используется 2 вида устройств. Первое – это так называемая наливная помпа для кондиционера, изготовленная в виде моноблока. Он включает в себя сосуд для конденсата, датчик уровня и собственно насос. Из штатного поддона внутреннего блока кондиционера вода по трубке поступает в сосуд аппарата самотеком, соответственно, резервуар нужно монтировать ниже уровня поддона. Датчик верхнего и нижнего уровня фиксирует момент заполнения сосуда и включает насос, что работает до того момента, пока датчик не подаст сигнал об опорожнении емкости. После этого устройство снова находится в режиме ожидания. Схема его присоединения изображена ниже.

Наливные дренажные помпы для кондиционеров в силу своей конструкции имеют значительные габариты (из-за накопительной емкости) и высокую производительность, чье значение лежит в пределах 80—1500 л в час. С малыми бытовыми охладителями их стыковать нет смысла, устройства предназначены для обслуживания мощных сплит – систем или нескольких небольших кондиционеров одновременно. Насос, которым комплектуются данные изделия, в состоянии обеспечить подъем воды на высоту до 3 м. На фото показана дренажная помпа с сосудом объемом 1.3 л.

Второй вид перекачивающего устройства – это помпа раздельного типа. Из названия понятно, что она состоит из нескольких небольших блоков:

• резервуар для конденсата малого объема;
• насос;
• блок управления.

Аппарат приспособлен к работе с кондиционерами малой мощности, чьи внутренние части крепятся на стены или потолок. Его дренажный насос отличается небольшими размерами, в связи с чем может устанавливаться в разных местах: в кабельном канале совместно с трубками хладагента, за подвесным потолком, в самом корпусе охладителя. Главное, чтобы расстояние от резервуара до перекачивающего устройства не превышало 2 м. Производительность агрегата составляет 8—60 л/ч при максимальном подъеме на высоту от 3 м в зависимости от модели. Варианты, в соответствии с которыми выполняется установка помпы, показаны на схеме.

Варианты монтажа

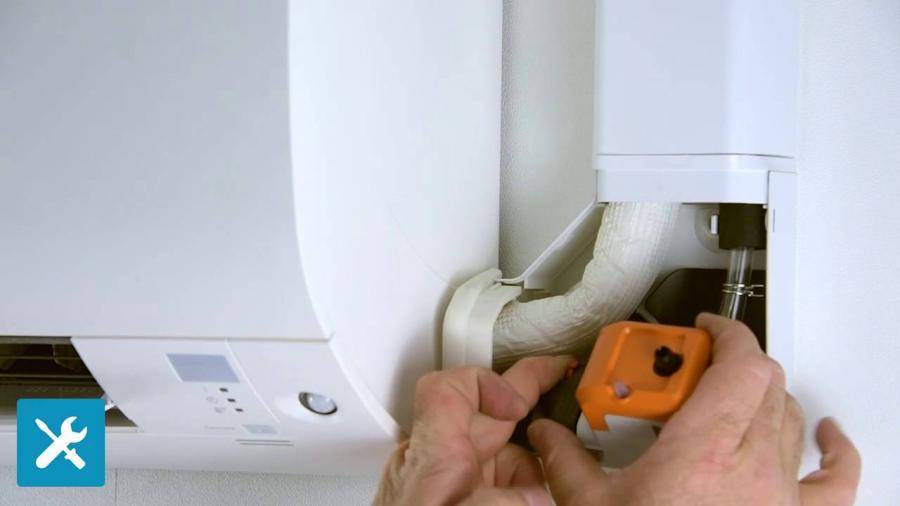

Раздельная помпа может взаимодействовать с охладителем по простейшей схеме, то есть, включаться одновременно с пуском компрессора при переходе в режим холода. Одно из подобных изделий ведущего производителя ASPEN PUMPS приведено на следующем фото.

В тех случаях, когда технические характеристики насоса, встроенного во внутренний блок, не позволяют поднять сконденсировавшуюся воду на потребную высоту, то дополнительно можно подключить так называемую перистальтическую помпу. Ее главное преимущество состоит в развиваемом высоком давлении и, соответственно, большой высоте подъема жидкости (до 15 м). Здесь же кроется и недостаток: перистальтический насос отличается очень малой производительностью – до 10 л/ч, что делает возможным его применение только в связке с охладителями невысокой мощности. По этой причине подобный добавочный насос кондиционера встречается нечасто.

Принцип работы и устройство дренажной помпы

Основные элементы помпы:

• двигатель, преобразующий энергию электрического тока во вращение вала или возвратно-поступательное движение штока,
• рабочий узел в прочном корпусе, отвечающий за всасывание жидкости и нагнетание ее в трассу откачки,
• приемный и выкидной патрубки стандартного диаметра для удобства подключения трубок.

Кроме обеспечения необходимого напора и расхода жидкости к помпе, для дренажа любого кондиционера предъявляются дополнительные требования:

• низкий уровень шума и вибрации,
• компактные размеры, позволяющие скрытый способ установки,
• удобство подключения и демонтажа,
• минимальное техническое обслуживание,
• высокая надежность и долговечность.

Принцип работы дренажного насоса прост. При наборе определенного уровня воды в поддоне срабатывает датчик, подающий сигнал на пуск электродвигателя. Он приводит в движение рабочий орган помпы, который начинает интенсивно перемещать поступающую в приемный патрубок воду в сторону напорного штуцера. В результате устанавливается устойчивый поток жидкости.

Схема работы помпы

Создаваемого давления хватает для преодоления перепада высот и сопротивления трассы трубопроводов. После откачки датчик обнаруживает отсутствие воды и размыкает электрическую цепь. Помпа переходит в режим ожидания.

Для сведения! Производители насосного оборудования выпускают продукцию различной конструкции. Их технические характеристики могут лежать в широком диапазоне. Это надо учитывать при самостоятельном выборе насоса.

Основные виды помп и их характеристики

На специализированном рынке климатического оборудования можно приобрести дренажные насосы для разных кондиционеров нескольких основных типов.

Раздельного типа

Такой насос оснащен собственным небольшим баком для сбора жидкости с уже установленным в нем прибором контроля уровня. Это устройство можно разместить в существующем поддоне кондиционера или на небольшом удалении от него с помощью гибкой трубки. Иногда его встраивают в имеющуюся штатную систему дренирования, которая не справляется со своей задачей.

Помпы этой категории обеспечивают достаточный для большинства сплит-систем расход до 60 л/час и напор 3-14 метров столба жидкости. При увеличенной высоте откачки придется искать оборудование другого типа.

Наливная

Для разветвленных мультисистем с возможностью простого подключения к канализации предназначены наливные помпы. Они оснащаются большим приемным резервуаром и обеспечивают откачку до 1500 л/час собранной жидкости преимущественно по горизонтальным трубопроводам на высоту не более 3-6 метров.

Такой агрегат заинтересует крупные организации, но будет нерентабельным при индивидуальном использовании.

Встраиваемая

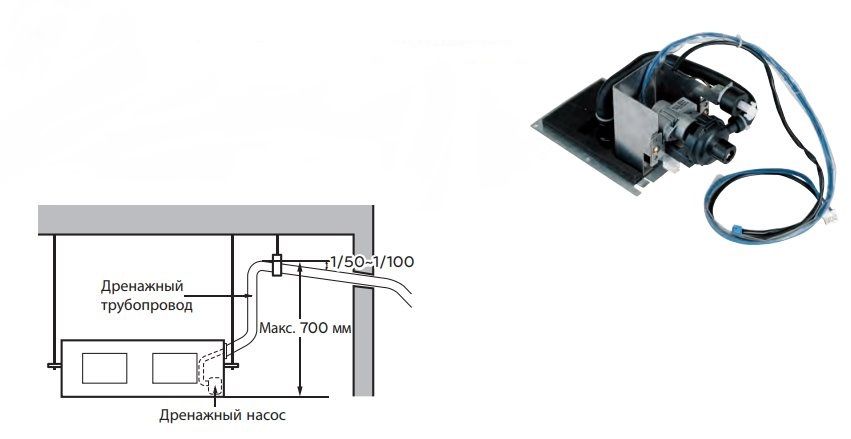

Встраиваемый насос является непременным атрибутом всех канальных и кассетных систем. Им комплектуются кондиционеры большинства ведущих фирм, стремящихся к максимальной готовности предлагаемого товара к эффективной работе. Он рассчитан на стандартные условия эксплуатации климатического оборудования, перекачивая до 170 л/час.

Надо знать! При сложной конфигурации и большой длине трубопроводов в помощь такой помпе иногда приходится монтировать дополнительную.

Перистальтическая

Перистальтические насосы нужны там, где небольшое количество жидкости надо откачать на высоту более 10 метров. Их стоимость в 2-3 раза превышает цену аналогичных помп другой конструкции, поэтому приобретают их только в исключительных случаях.

Производительность такого оборудования редко превышает 10 л/час.

Помпа для кондиционера наливная

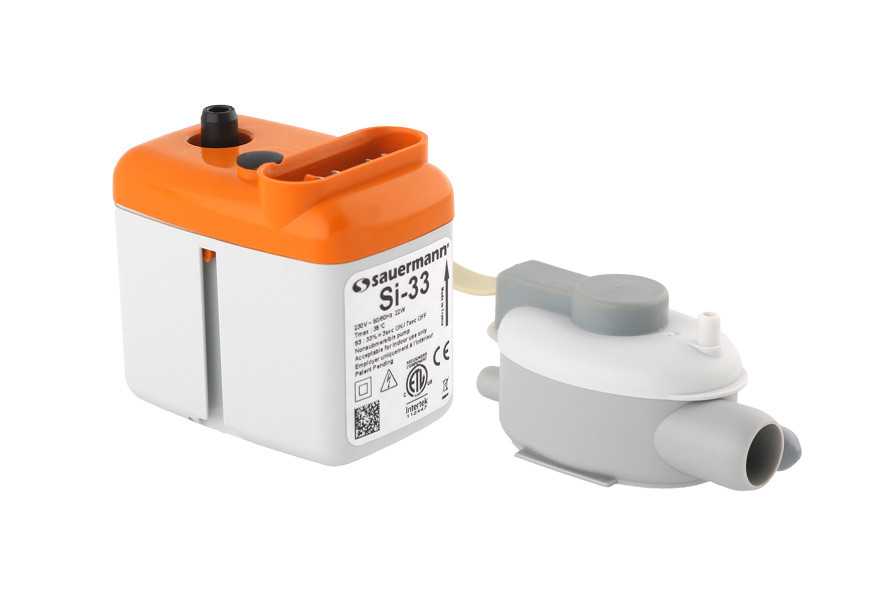

Помпа раздельного типа

Перистальтическая

Монтаж системы для отвода конденсата

Этот процесс очень прост.

Необходимо снять нижние крепежи с корпуса кондиционера, чтобы он смог подниматься.
В нижней части под вентилятором, который обдувает испаритель, установлена ванночка для сбора конденсата.
С боковой ее стороны есть патрубок, именно к нему и надо при помощи хомута присоединить дренажную трубку отвода конденсата от кондиционера.
Корпус внутреннего блока опускается, устанавливается на место

При этом очень важно, чтобы гофра прошла сквозь него через специальное сделанное в боковой стенке отверстие.

Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу

Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%

Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу. Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%.

Основные неисправности дренажа

Самая часто встречающаяся неисправность системы отвода конденсата из кондиционера – это забивание отверстия ванночки. Пыль и грязь с конденсатом оседает на дно поддона, где образуется ил. Он растет и закрывает собой патрубок. Следствие – переток воды поверх краев ванны. Жидкость начинает капать на пол и подтекать по стенам.

И другие неисправности:

1. Если кондиционер работает зимой на обогрев, то нередко дренажная трубка на улице просто замерзает.
2. Неправильно был выставлен уклон дренажной трассы.
3. Если вышла из строя помпа.
4. Если в системе снизилось количество хладагента, что приводит к обледенению испарителя и подводящих трубок, поэтому лед начинает таять по всей длине трассы, выливаясь водой на пол.
5. Испаритель может покрываться льдом, если перестал работать регулятор давления. Если температура за окном стала снижаться, это может привести к снижению температуры фреона за счет падения его давления.

Очистка дренажной системы

Своими руками прочистить систему отвода конденсата из кондиционера можно лишь в том случае, если засорился патрубок ванночки. Для этого необходимо:

Снять фильтры, расположенные на корпусе прибора перед испарителем. Их надо обязательно хорошо промыть.
Поднимается корпус кондиционера.
Отсоединяется дренажная трубка от поддона.
Последний снимается и промывается

Особое внимание именно отверстию.
Если трубка забита так же, как и сливное отверстие, то ее надо продуть. Если не получается, то придется заменить ее новой.
Все остальные действия по сборке системы слива конденсата производятся в обратном порядке.. Специалисты рекомендуют для обеззараживания стоков и поддона вывода конденсата использовать раствор хлоргексидина

Хотя любое бытовое моющее средство, в котором содержится хлор, легко справится с поставленной задачей

Специалисты рекомендуют для обеззараживания стоков и поддона вывода конденсата использовать раствор хлоргексидина. Хотя любое бытовое моющее средство, в котором содержится хлор, легко справится с поставленной задачей.

При остальных неисправностях, связанных с выходом из строя того или другого приспособления или детали, лучше вызвать мастера. Самостоятельные действия могут привести к непоправимым последствиям.

https://youtube.com/watch?v=L-4-BgJKNoo

Дренажные трубки для кондиционеров

Дренажная трубка кондиционера, с помощью которой из него наружу выводится образовавшийся внутри конденсат, изготавливается из полиэтилена или поливинилхлорида. Эти материалы не поддаются воздействию воды, а изделия из них отличаются высокой прочностью. На практике изготовители комплектуют кондиционеры армированными трубками двух видов – гладкими и гофрированными. Гладкие трубки чаще всего встречаются в бюджетных моделях кондиционеров. Их монтаж без специальных фитингов невозможен.

Использование гладких труб с фитингами для прокладки дренажного трубопровода целесообразно в том случае, когда кондиционер расположен в непосредственной близости от канализации. Если точка подключения трубки к канализации находится на достаточно большом расстоянии, применение фитингов значительно усложняет монтаж трубопровода.

Рекомендации по выбору и установке

Поскольку существует множество различных конструкций кондиционеров и масса вариантов их установки, то выбор дренажных помп зависит от нескольких факторов:

• Холодильная мощность оборудования и требуемая производительность перекачивающего аппарата.
• Тип и конструкция внутреннего блока охладителя. Сложнее всего подобрать оборудование к настенным и потолочным модификациям.
• Местонахождение слива для конденсата в помещении, его отдаленность от кондиционера, в том числе и по высоте.
• Способы отделки стен и потолков комнаты.

Суть выбора заключается в том, чтобы приобретаемые дренажные насосы могли обеспечить необходимую производительность, перемещали жидкость на требуемое расстояние и высоту и при этом гармонично вписывались в интерьер помещения.

Несмотря на то что в инструкции по эксплуатации каждого изделия приведены способы и схемы его установки, приведем несколько общих рекомендаций по монтажу помпы любого типа:

• На горизонтальных участках труб надо соблюдать небольшой уклон (1%) в сторону направления потока.
• Присоединение электрических проводов выполнять в соответствии со схемой в инструкции. Сечение этих проводов принимать не меньше указанного.
• Трубки для дренажа брать рекомендуемого диаметра и прокладывать без петель или изгибов, где может задерживаться воздух.
• Когда производится установка помпы во внутреннем блоке охладителя, проследить, чтобы не нарушить работу штатных систем, а накопительный сосуд крепить всегда в горизонтальном положении.
• Если предусмотрено воздушное охлаждение деталей насоса, нельзя перекрывать к ним доступ воздушного потока.

На следующем видео можно посмотреть пример монтажа помпы кондиционера.

Обычно о дренажных системах начинают задумываться уже после того, как возникла проблема: появился неприятный запах, сырость, потеки на стене под внутренним блоком и так далее. Гораздо рациональнее обдумать и подобрать все оборудование заранее, в том числе и способ его установки и крепежа.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Общая информация

Во время работы кондиционера в системе образовывается конденсат. Он собирается в специальном поддоне, а затем выводится на улицу. Но порой у владельца просто нет возможности правильно выполнить уклон. В таком случае на помощь приходит дренажная помпа для системы кондиционирования, которую так же часто называют дренажным насосом.

Большинство аппаратов из бюджетной и средней ценовой категории не оснащаются дренажными насосами. Это связано с удешевлением производства. И, к тому же, помпа нужна не в 100% случаев. Зачастую конденсат успешно выводится на улицу самотеком по специальной трубке

Вы наверняка видели ее много раз, если обращали внимание на фасады жилых домов

Помпа может понадобиться в том случае, если установка дренажной трубки была проведена без учета уклона, либо просто нет возможности установить трубку в соответствии с правилами.

Помпа всегда работает в связке с дренажной системой. Она, в свою очередь, состоит из дренажного поддона ( в нем скапливается конденсат), датчика воды (он устанавливается в поддоне и отслеживает уровень, при его превышении автоматически включает помпу кондиционера), дренажной трубки (выглядит как обычная тонкостенная гофрированная трубка, изготавливается из пластика, имеет небольшой диаметр).

Если один из компонентов дренажной системы нуждается в замене, помпа не будет работать достаточно эффективно. Поэтому перед монтажом насоса проверяется и поддон, и датчик, и трубка.

Качественная помпа должна соответствовать следующим требованиям:

• Невысокий уровень шума во время работы;
• Небольшой размер, который позволит скрыто смонтировать насос;
• Простота монтажа;
• Высокая надежность, чтобы не пришлось регулярно обслуживать помпу и ремонтировать ее.

Когда кондиционеру необходим дренажный насос

В комплект поставки климатического оборудования класса премиум, а также крупных канальных или кассетных блоков, изначально входит помпа для автоматического дренажа кондиционера. Она имеет большой рабочий ресурс, не требует специального технического обслуживания и почти никогда не нуждается в ремонте. В процессе эксплуатации она остается практически незаметной, поскольку не издает ощутимых звуков.

Производители недорогих сплит-систем в целях минимизации стоимости своей продукции почти никогда не оснащают ее штатными насосами. В большинстве ситуаций, предусматривающих отвод конденсата самотеком, это себя оправдывает. В случае установки климатического оборудования в низких точках или при сложной конфигурации трассы вывода сконденсированной жидкости об установке дренажной помпы для приобретенного кондиционера надо позаботиться самостоятельно.

Совет! Если вам требуется система принудительной откачки конденсата, не изобретайте велосипед, а смонтируйте проверенную временем стандартную схему.

Конструкция системы удаления конденсата

Для организации автоматической откачки образующегося конденсата потребуется следующее оборудование:

• поддон, объем которого соответствует скорости накопления влаги при самом интенсивном режиме работы,
• первичный датчик, включающий и выключающий электродвигатель насоса при заданном максимальном и минимальном уровне в емкости,
• помпа, производительность которой с запасом превышает интенсивность поступления конденсата, а создаваемый напор достаточен для преодоления гидравлического сопротивления трубопроводов,
• трасса откачки влаги, представляющая собой обычную трубку подходящего диаметра с крепежными элементами для надежной фиксации ее на строительных конструкциях или в декоративных коробах.

Конструкция системы удаления конденсата Важно! Поддон и трубки не играют решающей роли в работе системы. Их можно легко изготовить из подручных материалов

Но к выбору насоса надо подойти с предельной ответственностью.

Общая характеристика дренажных помп

Работа дренажных систем кондиционеров, как правило, незаметна и неслышна. Ее внешним проявлением для большинства пользователей является ручеек воды, текущий из внутреннего блока сплит-системы.

Услышать работу дренажной помпы для кондиционера еще сложнее, поскольку уровень шума, производимого большинством раздельных и встраиваемых помп, колеблется между 21 и 26 Дб и заглушается шумом работающих внутренних блоков сплит-систем. Перистальтические помпы работают еще тише, их чаще выдает звук от движения воды, чем собственная работа.

Дренажные помпы, как и любой другой насос, работающий с практически нейтральными жидкостями, относятся к числу оборудования с длительным сроком эксплуатации. Поэтому, если  производитель бережет свое доброе имя, дренажная помпа покупается один раз в жизни.

Довести дренажную помпу до поломки сложно, но возможно. Если не проводить систематической профилактики дренажной системы, в ней вполне могут образоваться агрессивные химические соединения, не говоря об элементарной грязи.

В таких условиях можно «угробить» даже мощный сетевой насос, а не только дренажную помпу. Поэтому минимум усилий для поддержания в порядке дренажной системы позволит продлить срок ее службы, а главное, защитит пользователя от более серьезных неприятностей, связанных со здоровьем.

Небольшое видео о работе дренажной помпы и инструкция по ее подключению.

https://youtube.com/watch?v=sPhUuQt9an8

Общая информация

Во время работы кондиционера в системе образовывается конденсат. Он собирается в специальном поддоне, а затем выводится на улицу. Но порой у владельца просто нет возможности правильно выполнить уклон. В таком случае на помощь приходит дренажная помпа для системы кондиционирования, которую так же часто называют дренажным насосом.

Большинство аппаратов из бюджетной и средней ценовой категории не оснащаются дренажными насосами. Это связано с удешевлением производства. И, к тому же, помпа нужна не в 100% случаев. Зачастую конденсат успешно выводится на улицу самотеком по специальной трубке

Вы наверняка видели ее много раз, если обращали внимание на фасады жилых домов

Помпа может понадобиться в том случае, если установка дренажной трубки была проведена без учета уклона, либо просто нет возможности установить трубку в соответствии с правилами.

Помпа всегда работает в связке с дренажной системой. Она, в свою очередь, состоит из дренажного поддона ( в нем скапливается конденсат), датчика воды (он устанавливается в поддоне и отслеживает уровень, при его превышении автоматически включает помпу кондиционера), дренажной трубки (выглядит как обычная тонкостенная гофрированная трубка, изготавливается из пластика, имеет небольшой диаметр).

Если один из компонентов дренажной системы нуждается в замене, помпа не будет работать достаточно эффективно. Поэтому перед монтажом насоса проверяется и поддон, и датчик, и трубка.

Качественная помпа должна соответствовать следующим требованиям:

• Невысокий уровень шума во время работы;

• Небольшой размер, который позволит скрыто смонтировать насос;

• Простота монтажа;

• Высокая надежность, чтобы не пришлось регулярно обслуживать помпу и ремонтировать ее.

Зачем нужна помпа для кондиционера

Абсолютно все насосы оснащаются помпами с завышенной производительностью, чтобы они смогли справляться с конденсатом кондиционера, который он вырабатывает в процессе работы. Их производительность обозначается как – литры в час. Также при выборе устройства придерживаются следующих параметров:

• высота столба воды;
• шумовой эффект во время работы;
• и другие технические характеристики.
