Дренажная система на участке: назначение, виды, устройство и установка

Признаки неисправности дренажа

Появляются подтопления. Если участки, раньше остававшиеся сухими, становятся переувлажненными, это может быть связано с выходом дренажной системы из строя. На локальное переувлажнение указывают:

скопление воды, появление луж, высокая влажность грунта;
на озелененных участках — болезни растений, гибель деревьев, порча газонов, признаки гниения корневой системы;
на мощеных площадках — появление луж, неровностей на покрытии («провалы», углубления, разломы);
рядом с домом — разрушение отмостки, капиллярный подъем влаги по стенам, повышение влажности в помещениях, появление плесени, грибка на стенах, подтопления подвала.

Вода застаивается в ревизионных колодцах. Их устраивают на длинных прямых участках и в местах поворота дрен. Периодически колодцы осматривают. Уровень воды в них не должен быть высоким (не выше уложенных дренажных труб). Если он повышается, это может указывать на засор или повреждение дрен: стоки не уходят.

Просадка грунта по линии прокладки дрен. Указывает на смещение, разрушение дренирующей отсыпки или труб. Обычно ее замечают незадолго до появления подтоплений.

Если дренаж перестал работать, его нужно отремонтировать как можно быстрее. Если не организовать отвод воды на проблемном участке, переувлажнение грунта может спровоцировать более серьезные проблемы: разрушение подземных коммуникаций, повреждение мощеных, асфальтированных покрытий, гибель растений на участке, нарушение структуры грунта, подтопление дома.

Строение ливневки

Трубы и желоба проложены с определенным уклоном.

Точечные дождеприемники собирают избыток влаги, отводят ее в проложенную трубную магистраль, которая транспортируют собранную жидкость самотеком в накопитель или коллектор.

В ливневой канализационной системе предусмотрены ревизионные колодцы, для проверки системы и устранения неисправностей.

Определенные правила касаются следующих деталей ливневки:

Дождеприемник
Поддон
Водоотводные лотки
Трубная магистраль
Пескоуловитель
Смотровой колодец.

Помимо всего «Ливневая канализация СНиП» дает возможность вычислить предполагаемое количество осадков в зависимости от региона, узнать, какой вид грунта преобладает и т.п.

Откачка дренажного колодца насосом

Для этой процедуры воспользуйтесь дренажным насосом для воды. Если жидкость не очень загрязнена, с этой задачей справится любой агрегат. Можно найти и такой аппарат, который удалит воду с заметными примесями.

Насос для откачки воды из дренажного колодца используют, когда нужно удалить последствия аварий и откачать большой объем жидкости из помещения, при паводках и ливнях, при затоплении паводковой водой. Аппараты применяют при осуществлении очистительных процедур в бассейнах, искусственных водоемах и дренажных шахтах.

Для обслуживания дренажных колодцев подходят погружные и поверхностные насосы.

Погружное устройство опускают на дно колодца, а затем включают. Выпускаются два вида агрегатов: центробежный и вибрационный. Допустимо использовать любой из них. Такие аппараты просты в работе, имеют низкую стоимость, а вышедшие из строя части можно купить и заменить самостоятельно, не отдавая изделие в ремонт.

Лучшие дренажные насосы для септиков: правила выбора и популярные модели

Новое Место │ Инженерные системы4 сентября 2022

Если вы приобрели дренажный поверхностный насос, в воду опускают только шланг, сам аппарат остается на суше. Данный вид устройства работает тихо, очень крепкий и надежный в применении, может использоваться несколько лет, имеет защиту для двигателя от перегрева. Насос очень экономичный, в ходе эксплуатации ремонт практически никогда не нужен, потому что аппарат собирают из качественных материалов.

В сложных случаях сильно загрязненный дренажный колодец невозможно очистить обычным насосом. Крупные частицы ила забьют агрегат. Тогда воспользуйтесь дренажно-фекальным насосом. Мощный аппарат справится с любыми крупными загрязнениями, потому что он имеет режущие и дробящие элементы в конструкции.

Процесс очистки произойдет просто и легко, если использовать насос с поплавком. Когда поплавок достигает дна, то агрегат автоматически выключается. Если устройство не оснащено поплавком, вам придется самим следить за работой насоса, чтобы он не перегрелся из-за отсутствия воды. Окружающая аппарат жидкость служит для охлаждения двигателя прибора, если ее нет, то насос не остывает и может сломаться.

Как происходит процесс откачки воды из дренажного колодца? Для освобождения шахты от грязи с помощью насоса нужно правильно настроить его для работы. Чтобы почистить колодезную шахту дренажным насосом, нет необходимости спускаться в нее. Процесс настройки выглядит следующим образом.

Вначале трубопровод подключите к напорному патрубку и проверьте правильность вращения двигателя. Вертикально установленный насос опустите на дно шахты, не достигая дна на 0,5–1 метр.
Включите насос для работы. Вода, проходящая через устройство, будет очищаться. Ее снова направляют в колодец. Напор жидкости поднимет ил со дна и ускорит процесс очистки.
Когда насос проработает некоторое время, поднимите его на поверхность земли и почистите фильтр. Эту процедуру нужно делать несколько раз, пока не отойдут от дна илистые наслоения.

Пользоваться дренажным насосом несложно. Перед использованием ознакомьтесь с инструкцией и убедитесь в наличии всех запчастей.

Регулярное обслуживание

Раз в несколько недель контролируют состояние дренажа. Для этого достаточно осмотреть ревизионный колодец. Его люк открывают, оценивают количество стоков в шахте, состояние дна:

стоки в дренажной системе не должны застаиваться, их уровень должен быть невысоким, всегда примерно одинаковым (может повышаться после затяжных дождей, во время таяния снега);
в колодце не должно быть крупного мусора;
дно и стенки не должны заиливаться.

Периодически проводят чистку колодцев. Если они начинают заиливаться, забиваться мусором, выполняют:

промывку: в колодец подается вода, илистые или песчаные отложения на дне перемешиваются с нею, взвесь откачивается дренажным насосом;
очистку от мусора: его вынимают из шахты;
прочистку засоров в трубах: выполняется с помощью металлических тросов (мусор проталкивается к ревизионному колодцу и вынимается). При заиливании труб, плотном засоре их можно промыть водой из садового шланга под давлением (вода с илом и песком скапливается в колодце и затем откачивается из него).

Осмотр и очистка выполняются сразу для всех ревизионных колодцев, установленных на участке. Периодически осматривают коллекторный или накопительный колодец (контролируют уровень воды в нем, степень загрязнения стоков, эффективность их откачки или сброса).

Когда нужна конструкция по отведению ливневой и грунтовой воды?

Дренажная система способствует избеганию множества вышеперечисленных проблем. Она станет осушать территорию. Выявить целесообразность создания дренажной системы можно по ряду признаков:

Если человек заметил, что после дождя в течение длительного времени не высыхают лужи.
Если наблюдается беспричинная гибель садовых растений.
В подвальном помещении появилась плесень.
Если даже при засухе земля на территории остается влажной.
Если растет много крапивы. Это дикорастущее очень любят влагу.
Если на территории присутствуют близлежащие водоем или болото.

Все это свидетельствует о том, что грунтовые воды находятся не глубже, чем полтора метра. Это свидетельствует о том, что создание дренажной системы необходимо.

Виды и устройство дренажных систем на участке

При устройстве дренажной системы водоотводения опираются на количество подземных вод на участке, тип грунта, рельеф и количество осадков. В зависимости от этих параметров выбирают один из видов коммуникации:

Открытый, он же поверхностный дренаж. Коммуникация предпочтительна при нормальном уровне увлажненности грунта (подземные воды протекают не выше отметки 2,5 м) и при условии большого количества осадков. Устраивают открытый дренаж точечным и линейным способом. Систему прокладывают не глубже 50 см от поверхности земли. Чаще это желоба с решетками или просто подготовленные в земле каналы с усыпанным на дно щебнем, гравием, битым кирпичом. Последний вариант хорош для садовых участков.
Глубинный дренаж (подземный). В этом случае система служит для отведения грунтовых вод, расположенных высоко (на уровне 1,5 метра и выше). Трубы укладывают в подготовленные каналы, оборачивают геотекстилем, обсыпают щебнем и закапывают. Все дрены связаны между собой и имеют уклон в сторону точки сброса или септика/накопителя. Для контроля эффективности и работоспособности коммуникации устанавливают смотровые колодцы в местах изгибов и поворотов системы.

Что такое дренаж и зачем он нужен

Система дренирования собирает и удаляет (сливает) грунтовые и просачивающиеся потоки жидкости.

Функции дренажа:

регулирует водно-почвенный баланс;
создает комфорт для роста и развития растений, возведения строений;
защищает подземные сооружения, фундаменты, подвалы, основания от избыточной влаги и разрушения.

Структура водоотведения включает разветвленные трубные каналы или траншеи, расположенные по периметру сооружения или участка. Элементы соединяют между собой дренажными ямами или колодцами, чтобы предохранить территорию от подтопления.

У вас организован дренаж участка?

Да
13.75%

Нет
71.25%

Частично
15%

Проголосовало: 80

Особенности оборудования:

Дрены (дренажные коллекторы) — основные детали конструкции, устанавливаемые под уклоном. Ранее применяли керамику и асбоцемент, но из-за трудоемкости от этих материалов отказались в пользу композита и полимеров с фильтрующими элементами. Применяют гофрированные и перфорированные трубы из пластика с оболочками из геотекстиля.
Дренажные колодцы размещают на поворотах, проблемных участках. Устройства перенаправляют потоки, служат в качестве водосборников и дождеприемников. Колодцы удобны для технического обслуживания трубопровода.
Помпы откачивают жидкость, если ее удаление из системы невозможно другим путем. Насосы размещают в колодцах, обычно выбирают погружные виды. Делят агрегаты по мощности и диаметру выходного патрубка.

Особенности проектирования дренажной системы

Определение проекта дренажной системы проводится с учётом определённых параметров, таких как:

глубина, на которой будет располагаться водоотвод;
расстояние между выкопанными канавами, которые в последующем будут использованы для прокладки дренажных труб;
наклон дренажных каналов;
показатели длины и диаметра дрен;
местность, на которой будет осуществляться отвод воды;
количество и качественные характеристики материала.

Установка дренажной системы определяется с учётом состава почвы на конкретном участке. Расстояние между выкопанными канавами не должно превышать 11 метров, если они выполнены на глинистой почве. Если грунт имеет более рыхлый состав, то расстояние может быть до 22 метров. Разбег между каналами прямо пропорционально глубине их залегания в грунте.

Глубина траншеи должна составлять около 0,5–1,2 метра. Этот показатель зависит от ряда факторов: уровень уклона, размер участка и т. д. Уровень наклона на каждый метр конструкции должен соответствовать 1,5–2 сантиметра. Исходя из этого, можно определить, что на ровной местности глубину канала придётся делать несколько больше.

Диаметр трубы влияет на показатели её пропускной способности. Чем меньше диаметр трубы, тем больший угол наклона понадобится для увеличения ее пропускных качеств. Помимо этого, узкие трубы больше подвержены засорению.

Определить ширину канавы для трубы достаточно просто. К диаметру трубы добавляется 40 см. Для осуществления установки дренажной системы понадобятся:

гравий;
щебень (желательно разных размеров);
песок;
геотекстильное полотно;
трубы;
колодцы;
лопата.

Для устройства дренажной системы необходимо подготовить траншеи

Консервация на зиму

Обычно дренаж не консервируется на зиму. В трубах не должно оставаться много воды (допускается уровень в 1-2 см). Зимой с поверхности почвы почти не поступает вода, а уровень грунтовых вод снижается. Поэтому в дренах и колодцах почти не остается стоков. Если сточной воды мало, дренаж не лопнет, даже если она замерзнет. На практике вода не перемерзает, если:

дрены укладываются ниже уровня промерзания грунта (это важно и для защиты от разрывов при замерзании, и для того, чтобы дрены не повреждались из-за морозного пучения грунта);
для дрен используются трубы достаточного диаметра (чем больше диаметр труб, тем меньше места в них будут занимать оставшиеся стоки);
при укладке дренажных труб в дрены использовалась отсыпка щебнем или гравием (работает как утеплитель, защищает от замерзания оставшейся в трубах воды).

Перед первыми заморозками стоит проконтролировать количество оставшейся воды в дренажных трубах (осматривают ревизионные колодцы). Если ее слишком много, можно выполнить откачку дренажным насосом. Если в коллекторных или смотровых колодцах установлены насосы, на зиму их снимают. Весной насосное оборудование устанавливают до начала паводка (конец марта или начало апреля).

Условные обозначения и маркировка насосов

Ознакомившись с пользовательской инструкцией и паспортом от производителя, необходимо осмотреть маркировку на самом устройстве. Перевод технических документов на насос могут содержать некорректные данные и откровенный обман. Например, мощность указать в виде вольт-амперной характеристики – ВА (VA), которая в переводе в ватты – Вт (W) значительно меньше заявленной мощности.

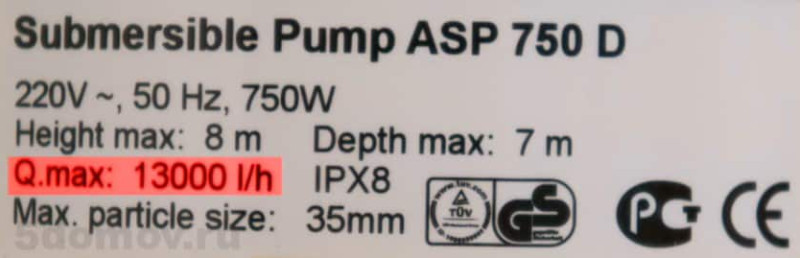

Маркировка насоса

Типичной маркировкой является выше представленная этикетка. Следует обратить на знаки качества продукции, как:

CE (Conformite Europeenne) – товар соответствует европейским директивам качества.

РСТ – знак соответствия директивам Евразийского союза.

Более значительным является наличие второго знака. Значит, производитель адаптировал изделие к условиям эксплуатации в евразийском секторе. Это может проявляться в большем диапазоне рабочего напряжения, наличии дополнительных защитных электрических узлов в сети.

GS – знак, характеризующий неоспоримое преимущество перед другими товарами. Маркировка GS указывает что тестирование и сертификация товара произведена независимой экспертной стороной, которая периодически производит контроль всего производимого серийного товара данной компании.

IPX8 – знак, подтверждающий уровень защиты электротехнического прибора при агрессивных условиях среды. Для погружных насосов следует приобретать исключительно с цифрой 8. Это наивысшая степень защиты, позволяющая безопасно погружать электроприбор на длительное время под воду (до 5 метров). Если в маркировке IP вместо X присутствует цифра от 1 до 8, то это характеризует пыленепроницаемость.

Общее назначение насоса можно определить из англоязычных характеристик маркировки:

submersible pump – погружной насос;

Q.max – quantity max – максимальное количество (продуктивность);

Max. particle size – максимальный размер частицы;

Height max – высота подъёма;

Depth max – глубина всасывания.

Продуктивность указывается в литрах в час (l/h) либо в кубометрах.

Следует знать, что 1 литр равен 0.001 кубометра. То есть 13 тыс. литров на изображении — это 13 куб.м. жидкости, перекачиваемой данным насосом за час. Данная характеристика может варьироваться от изменения глубины погружения насоса, соответствия диаметра шланги диаметру патрубка.

Способы прочистки дренажа

В отличие от канализации, в дренажной системе жира в стоках нет, хоть об этой проблеме не придется беспокоиться. Для прочистки дренажа можно воспользоваться механическим либо гидравлическим способом. При наличии оборудования с работой можно справитьсясамостоятельно, но при серьезных засорах лучше пригласить профессионалов.

Гидродинамическая промывка дренов

В самом простом случае чтобы промыть дренаж, достаточно обычного садового шланга. Его подключают к водопроводу и постепенно проталкивают в дрены. Водяная струя очищает стенки труб от ила, вымывая его в колодец.

Однако этот способ применим, только если вода в дренажную систему подается под напором, иначе толку от подобной “проливки” будет мало.

Раз в несколько лет для прочистки всего дренажа следует вызывать профессиональных ассенизаторов

Важно понимать, что грунт вокруг дренов должен быть рыхлым, иначе процесс дренирования замедлится. Ездить по участку на тяжелой технике допустимо только в крайних случаях, а оставлять ее на стоянку поверх труб нельзя ни при каких обстоятельствах

Обслуживание системы ливневого водоотведения

Обслуживание ливневой канализации заключается в следующем:

своевременная прочистка;
удаление песка и мусора из труб и желобов.

Для этого необходимо вскрыть защитные решетки. Если есть необходимость, их ремонтируют или заменяют на новые. Трубы на протяженных участках прочищают через смотровые колодцы. Кроме этого, проводят проверку правильности работы контрольных датчиков.

Своевременная очистка ливневой канализации необходима не только для того, чтобы она работала безотказно. Ил и мусор, которые оседают на дне, способны накапливать вредные вещества, увеличивая концентрацию в сточных водах соединений тяжелых металлов. Это очень плохо сказывается на экологии

Особое внимание необходимо уделить очистке ливневой канализации там, где выпуск воды осуществляется непосредственно в водоем или грунт

Глубинная дренажная система

Если уровень грунтовые воды на участке стоят высоко, а в доме есть подвал или подземный гараж, то придется устанавливать глубинную дренажную систему.

Признаками того, что она необходима, можно считать:

— Повышенную влажность в подвале; — Подтапливание подвала; — Быстрое наполнение септика (выгребной ямы).

Оборудовать подземную дренажную систему фундамента целесообразно во время строительства дома. Это обойдется гораздо дешевле, чем отвод влаги от готового основания, построенного без учета реального уровня грунтовых вод.

Вода отводится сразу в ливневую или смешанную канализацию (самотёком – при уклоне участка не < 5 мм на погонный метр длины трубы) или вначале перенаправляется в дождеприемники либо в коллекторный колодец, откуда выкачивается насосом.

Уклон может быть как естественным, та и искусственным – к примеру за счёт применения специальных бетонных труб-каналов со внутренним уклоном или разноуровневых ступенчатых желобов.

В коллектор можно отвести и воды, собранные поверхностным водоотводом, а оттуда они попадут в коммунальную ливневую канализацию или впитаются в почву (через дренажное поле – слой щебня).

Обустройство простой дренажной системы

Дренажная траншея вокруг дома (кольцевой дренаж)

Наиболее простой способ, позволяющий сделать отвод воды и нейтрализовать воздействия грунтовой влаги на цокольный этаж и фундамент – это устройство достаточно широкого водоотводного желоба по периметру здания на расстоянии полтора-два метра от него. Ее глубина должна быть ниже уровня фундамента, его дну придают уклон и заливают его цементным раствором.

Дренажная канава эффективно отводит влагу от основания дома, но в нее не должна стекать вода из водосточных труб.

Закрытый пристенный дренаж

Назначение этой системы дренирования почвы – удалять грунтовую, дождевую или талую воду от фундамента и не давать грунтовым водам подниматься во время таяния снега или сильных дождей. Он представляет собой замкнутый контур из дырчатых (перфорированных) труб или желобов выпуклой стороной вверх, уложенных на глубине от одного до полутора метров.

В отличие от кольцевого, трубы пристенного дренажа укладывают выше уровня основания фундамента. Траншею вымащивают битым кирпичом или крупным щебнем нескольких фракций, дрены также засыпают щебнем и вместе с ним заворачивают в фильтрующий материал – например геотекстиль или стеклоткань. Фильтр не даёт отверстиям дрен забиться илом, а сверху траншея перекрывают решетками и засыпают грунтом.

На углах здания устанавливаются «поворотные колодцы» – они задают направление отводимой воде. Колодцы изготовлены их ПВХ, их диаметр – менее полуметра, а высота – от одного до трех метров.

Канава с трубами должна иметь крен вниз по склону (и в сторону от здания) и выводить водные потоки ниже уровня подвального пола. Подобная дренажная траншея оттягивает на себя, вбирает и отводит влагу приблизительно с площади на расстоянии 15-25 метров вокруг себя.

Куда отводить воду?

Если здание стоит на склоне, как правило, дренажная траншея огибает его «подковой» со стороны холма и имеет выход с противоположной стороны. Если есть такая возможность, отвод воды можно сделать в небольшой «технический» водоем, откуда она будет использоваться для хозяйственных нужд – полива огорода, строительства и ремонта и т. д.

В прочих случаях вода либо сразу сбрасывается в общую или индивидуальную канализацию, либо поступает в накопительный коллекторный колодец, где впитывается в почву и самотеком или насосом выводится на пределы участка.

Устройство простых дренажных траншей не представляет сложности, но обустройство полноценной системы дренажа почвы, соединяющей и подсушивание самого участка, и отвод воды от находящегося на нем дома, требует специальных расчетов и профессиональной установки. Ее лучше поручить профессионалам, так как потери от сбоев в работе, ремонтов и переделок будут больше, чем затраты на услуги специалистов.

Дренажная система и отмостка

Отмосткой считается полоса, выложенная из водонепроницаемого материала под тупым углом по направлению к стенам. Ее назначение заключается в том, чтобы служить защитой для стен и фундамента от влаги, которая выпадает с осадками.

Отмостку сооружают из различных материалов, но самыми распространенными считаются:

Глина и булыжники – традиционный вариант для выполнения отмостки. Отмостка, выполненная из этих материалов, смотрится довольно живописно. Однако процесс ее укладки из глины и камней очень трудоемок.
Асфальт и бетон признаны универсальным и наиболее часто применяемым решением.
ПВП-мембраны профилированные. Относятся к инновационному методу обустройства отмостки. Мембрану располагают под слой грунта, сверху засыпают слоем песка с щебнем, финишное покрытие делают любое. Как вариант – делают насыпь из плодородной почвы и высаживают газонную траву. Поскольку мембраны в достаточной степени эластичны, этот метод отмостки не зависит от сезонных подвижек грунта.

Чтобы продлить срок службы отмостки, нужно, чтобы попадающая на крышу и отмостку вода эффективно собиралась и отводилась в сторону. Для этих целей обустраивается ливневая канализация и дренажная система вокруг дома. Иными словами все 3 системы должны функционировать совместно, обеспечивая надежную защитную систему дома от влаги.

Каждый хозяин дома, который заботится о его безопасной эксплуатации и сроке службы, своевременно думает о том, как защитить свой дом от отрицательного воздействия влаги. Еще на этапе возведения основания дома владелец должен также предусмотреть ряд таких мер, как: ливневая канализация и отмостка для защиты от талой и дождевой воды, дренаж дома для исключения вредного влияния грунтовых вод. Грамотный проект и сбор систем водоотвода от крыши, стен и фундамента – залог долговечности дома.

Евгений Дмитриевич Иванов

Иван, в таком случае нужно отталкиваться от ведра объёмом 10 л. Наполнить полное ведро песком и добавить 1/3 цемента, всё перемешать будет 10 л. или.

16 октября 2015

Как производится расчет готового бетона на 1кв метр стяжки толщиной 5см? Сколько для этого потребуется песка и цемента? Чтоб лишнее не покупать. Хочу.

12 октября 2015

У разных марок бетона если мерить по объему, то меняется только отношение песка и щебня к цементу, а воды всегда берется ровно половина от объема цеме.

20 октября 2015

16 октября 2015

12 октября 2015

Несколько дополнений: 1. Если нужно выполнить качественную гидроизоляцию жидкой резиной, желательно применять геотекстиль по всей поверхности. Расход.

23 сентября 2015

Как и чем сделать верхнюю кайму облицовки фундамента(натур.камень.плитняк)?

работы с фундаментом
Армирование
Защита
Инструменты
Монтаж
Отделка
Раствор
Расчет
Ремонт
Устройство

Виды фундамента
Ленточный
Свайный
Столбчатый
Плитный

Другое
О сайте
Вопросы эксперту
Редакция
Контакты

Работы с фундаментом
- Армирование фундамента
- Защита фундамента
- Инструменты для фундамента
- Монтаж фундамента
- Отделка фундамента
- Раствор для фундамента
- Расчет фундамента
- Ремонт фундамента
- Устройство фундамента
Виды фундамента
- Ленточный фундамент
- Свайный фундамент
- Столбчатый фундамент
- Плитный фундамент

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

Открытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг дома

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;

на дно траншеи укладывается геотекстиль;

траншея засыпается гравием, щебнем и т.п.;

сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Засыпной дренаж

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).

Подготовка дренажной системы к зиме

Поздней осенью для дренажной системы рекомендуют проводить стандартную ревизию:

контроль состояния дрен путем осмотра дна ревизионных колодцев: не должно быть песка, ила, следов загрязнения системы. Вода или отсутствует, или свободно стекает к водоотводной трубе;
осмотр вывода дренажной системы. Если водоотводная труба выходит в овраг, в водоем, на грунт, место выхода осматривают, если нужно — расчищают;
при использовании открытых дрен в составе дренажа осматривают их дно и стенки, если нужно — очищают их от травы, листвы, укрепляют.

Если внутри дренажной системы после осенних дождей и сезонного подъема уровня грунтовых вод начинает скапливаться ил, грязь, песок, осенью можно выполнить ее промывку под давлением. Если заиливание будет повторяться, потребуется ревизия фильтрационного слоя, его ремонт или замена.

Вместе с дренажом на проблемных, склонных к подтоплению участках используется система поверхностного водоотвода — ливневая канализация. Чтобы она оставалась работоспособной в периоды оттепелей, поздней осенью проводят ее обслуживание:

очистку желобов, лотков, трубопроводов от талой листвы, веток, мусора;
в случае заиливания — промывку всей системы (водой из шланга или под давлением);
очистку сифонов и корзин дождеприемников;
контроль состояния подземного трубопровода, его промывку (если необходимо).

Трубопровод, по которому вода из ливневой канализации отводится к точке водосброса, зимой не должен промерзать. Для этого при его монтаже устраивают теплоизоляцию, прокладывают трубы внутри объемного гравийного фильтра (содержащийся в нем воздух дополнительно снизит потери тепла и защитит от обмерзания труб). Зимой перед оттепелями наземные элементы ливневой канализации очищают от снега и наледей, чтобы обеспечить сток талой воды

Очистку от льда выполняют с осторожностью. Нежелательно использовать инструмент с острыми кромками или ломики, химические реагенты или соль — это может повредить элементы ливневой канализации

Типы дренажных систем

Любую дренажную систему можно отнести к поверхностному или глубинному типу.

Поверхностный водоотвод

Дренирование поверхностного типа в свою очередь можно разделить еще на два вида:

Линейные водоотводы характеризуются более сложным проектированием. Основное применение – отведение лишней воды за границы участка, чтобы не допустить смывание верхнего плодородного слоя почвы и защитить дорожные покрытия от размывания. Каналы располагают в местах, где отмечается наибольшее скопление воды. Перед выполнением работ по поверхностному водоотведению требуется составление проекта и определение мест слива сточных вод.
Система линейного типа представляет собой сеть неглубоких открытых каналов, расположенных под определенным уклоном для эффективного стока воды. Сложность проектирования и устройства дренажа заключается в тщательном обдумывании каждой мелочи, включая изучение точек скопления жидкости, определение угла наклона и правильное расположение водоприемника. Чтобы обеспечить беспрепятственный вывод жидкости с участка и предотвратить образование новых мест скопления воды, оптимальный уклон должен составлять 1 см на каждый метр канала. Для глинистых грунтов необходимо выдержать уклон 2 см на 1 погонный метр канала, для песчаных грунтов этот показатель увеличивается до 3 см.
Стенки каналов также делаются с уклоном в 30 градусов. Что касается глубины траншеи, то она может составлять 0,7 метра, ширина канала открытой система дренажа не должна превышать 1,5 метров. Чтобы при обустройстве траншеи избежать осыпания грунта со стенок, можно насыпать слой щебня. При этом следует знать, что пропускная способность траншеи существенно снижается. Прием сточных вод должен осуществляться ниже уровня линейного дренажа.
Точечные водоотводы располагают на участках небольшого размера, стараясь обустроить каналы в местах большого скопления воды. Чаще всего это зона водостока в низине участка. Точечный дренаж не требует сложного проектирования, каналы могут быть открытого и закрытого типа. Основное преимущество открытых систем заключается в простоте устройства, хотя они имеют непривлекательный внешний вид.
Стоит учитывать, что при обустройстве открытого точечного водоотвода возможность рационального использования земель на участке практически исчезает. Кроме того стенки каналов будут постоянно осыпаться, поэтому потребуется регулярный осмотр и реконструкция. Устройство закрытого дренажа предполагает прокладку дренажных лотков в предварительно подготовленные траншеи. Сверху подготовленная конструкция закрывается специальными решетками. При использовании такого варианта вода свободно стекает в лоток, а риск сильного засорения каналов мусором существенно снижается.
Следовательно, можно не переживать за образование заторов в трубе. Чаще всего система закрытого дренажа собираются из полимерных лотков, которые характеризуются легкостью и продолжительным сроком службы. Стоит заметить, что установка водоотводных лотков выполняется достаточно легко и быстро.

Комбинация ливневой и дренажной системы

Дренажная сеть отводит воду по трубам в накопительный или дренажный колодец. Ливневая система предполагает сначала попадание воды со всех собранных поверхностей в коллектор, а оттуда, по собственной магистрали труб (дренаж и ливневка в одной трубе

не допустимы!) направляется в колодец. Колодец оснащается электрическим насосом и в автоматическом режиме откачивает воду в центральную канализацию, природный водоем или систему полива.

Устройство дренирования и отвода дождевой воды – важный элемент сохранения построек и самого участка от губительного воздействия излишков влаги. Главное – вовремя провести планирование и проектирование систем, что позволит еще и существенно сэкономить.

Эксплуатация и обслуживание дренажных систем для частного дома
