Монтаж теплого пола на деревянном полу своими руками

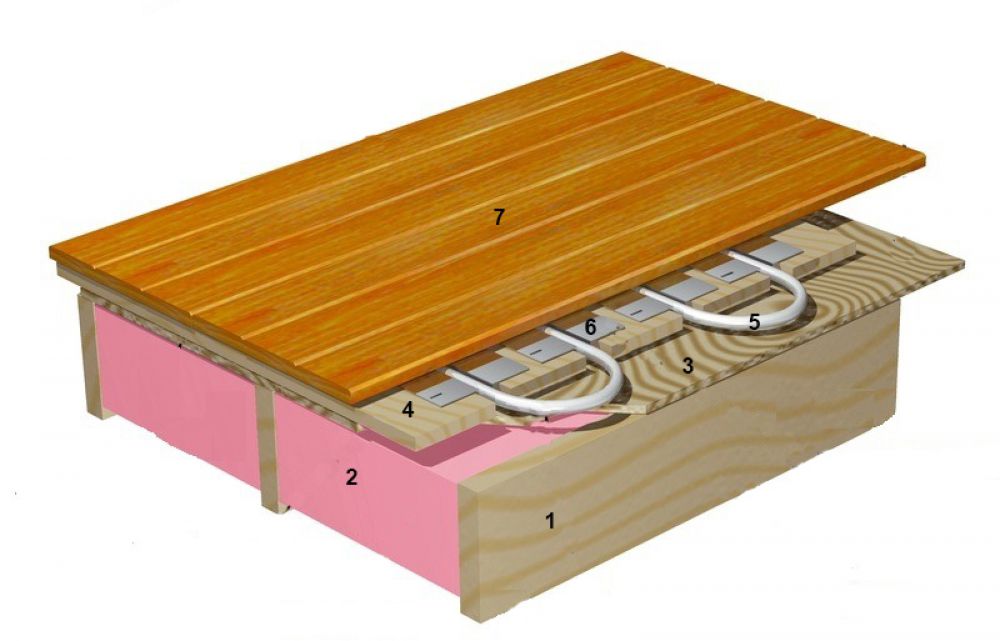

Теплый пол по деревянным лагам: первый вариант монтажа

Был деревянный пол. На него поставили лаги из доски 50х150 мм с интервалом

60 см. Между лагами положили утеплитель — минеральную вату — толщиной 100 мм. На утеплитель – трубы теплого пола.

В лагах сделаны пропилы для прохода трубы. Возможные щели между лагами и утеплителем запенили (хотя при правильном расстоянии между лагами запенивать не нужно; если утеплитель минвата, то расстояние между лагами должно быть на 1.5-2 см меньше ширины минераловатного листа). Сверху на лаги положили фанеру, на которую уже какой-то чистовой материал.

Слабость показанного устройства: между трубой и фанерой имеется воздушная прослойка, которой быть не нужно: она ухудшает теплопроводность пола.

Способы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.

Врезка кабеля теплого пола в стяжку

Укладка кабельного теплого пола

Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить

Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость

Монтаж теплого пола на основе нагревательного кабеля своими руками

Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.

Монтаж кабельного теплого пола

Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.

Другие способы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

Варианты теплых полов с утеплением деревянного и бетонного основания

Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.

Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.

Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.

Устройство водяного теплого пола в деревянном доме

При постоянном проживании в доме, рекомендуется выбирать воду — как теплоноситель для водяного пола, но если вы там не частый гость — то предпочтительней антифриз (тосол), он не замерзает, и его не надо будет постоянно сливать из магистрали.

Источником подачи теплоносителя для тёплых полов может служить центральная система отопления, или автономный котёл — он чаще применяется в частных строениях. Циркуляция жидкости осуществляется при помощи насоса. Устройство состоит из расширительного бочка, вентиля Маевского, распределительной группы, предохранительного крана и труб.

Нагревание теплоносителя осуществляется в котле, в нём контролируется его температура. Из котла вода переходит в коллекторную группу, а затем в распределитель, откуда она расходится по петлям.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Монтаж системы

Рассмотрим подробно особенности монтажа теплого пола на основании из древесины реечным способом.

На подготовительном этапе следует снять половицы и проверить состояние всех элементов перекрытия

Важно убедиться, что конструкции не гниют, не требуют ремонта или замены. Затем желательно провести обработку антисептиком. Далее укладывается пароизоляционная мембрана и монтируется утеплитель

Тип и толщина теплоизолятора зависит от степени промерзания перекрытия. На первом этаже следует выполнить утепление чернового пола, на верхних этажах можно использовать тонкий пенофол с фольгированным покрытием или обойтись без теплоизоляции

Далее укладывается пароизоляционная мембрана и монтируется утеплитель. Тип и толщина теплоизолятора зависит от степени промерзания перекрытия. На первом этаже следует выполнить утепление чернового пола, на верхних этажах можно использовать тонкий пенофол с фольгированным покрытием или обойтись без теплоизоляции.

Следом настилается гидроизоляция (полотнища укладываются внахлест, стыки проклеиваются скотчем). По периметру помещения крепится демпферная лента шириной 5 см. Эластичный материал предназначен для компенсации теплового расширения деревянных конструкций.

Водяной контур лучше монтировать из трубы с наружным диаметром 16 или 17 мм. Заранее требуется разработать схему укладки и выполнить чертеж на основании соответствующих замеров и расчетов. Стандартный промежуток между соседними витками при монтаже контура составляет 150–300 мм, в зависимости от потребностей в тепле. Для реечного метода устройства теплого пола проще всего выбрать схему укладки «змейка».

После подготовки реек, толщина которых составляет 21–28 мм, а ширина соответствует выбранному шагу укладки труб, выполняется монтаж:

  1. Заготовленные направляющие укладываются согласно схеме, чтобы сформировать каналы под отопительный контур.
  2. Для крепления реек к черновой основе используются саморезы.
  3. Углы реек закругляют в местах изгиба трубопровода.
  4. Поверх полученной конструкции расстилаются полосы фольги толщиной 50–200 мкм таким образом, чтобы отражающий материал огибал каналы под контур. Фольгу крепят к рейкам степлером, чтобы не сдвигалась.
  5. Трубу укладывают в подготовленные каналы, местами фиксируют к рейкам или черновой основе при помощи металлических пластинок.
  6. Концы контура подключаются к коллектору и производится опрессовка системы.
  7. После успешных испытаний можно положить напольное покрытие. Если при этом требуется подложка, то ее необходимо делать из материала, не содержащего формальдегид.

Обратите внимание! Можно прочитать такой совет: дополнительно обмотать трубопровод фольгой для повышения теплоотдачи. Но проведенные испытания показали, что фольга немного снижает интенсивность теплового излучения нагревательного контура

Способы укладки водяного пола в деревянном доме

Сразу стоит сказать следующее. Деревянный дом, каким бы он крепким не был, в нем априори отсутствуют каменные несущие стены и перекрытия. Единственным каменным элементов деревянной постройки может стать фундамент или цокольный этаж. Однако современные технологии малого жилищного строительства предполагают минимальное использование бетонных работ в процессе возведения жилого объекта.

*Поэтому! Пол в частном доме обычно делается наборным, по настильной схеме. Для одноэтажных зданий в качестве основания пола выступают лаги, прочные и массивные деревянные элементы конструкции. В подобной ситуации водяной теплый пол в каркасном доме можно уложить под деревянный настил или прибегнуть к новым, весьма успешным и эффективным методикам. На сегодняшний день существует большой практический опыт укладки водяных полов на деревянное основание. Способы укладки греющих полов на деревянное основание бывают двух видов:

  • по модульной схеме;
  • на реечной основе.

Соответственно, оба варианта могут быть применены во время строительства щитовых и блочных домов. Водяные трубы укладываются в межлаговом пространстве или на черновую поверхность пола, опирающуюся на лаги. Модульная и реечная схема укладки имеют свои конструктивные и технологические отличия.

В первом случае для укладки петли водяного контура используются готовые деревянные модули. Во втором варианте отопительные трубы монтируются в пространстве между досками и рейками. Основная особенность при монтаже первого и второго варианта заключается в том, что вы создаете черновой пол, в котором устанавливаются обогревательные трубы. Поверх сборной конструкции укладываются металлические теплообменные пластины, на которые кладется уже финишное напольное покрытие.

Прежде чем начать работу по монтажу греющих полов, вам потребуется выполнить ряд обязательных действий, включая разработку проекта отопительной системы и обследование конструктивных элементов здания

Такая предосторожность связана с технологическими особенностями деревянных строений.  К примеру:

  • деревянное здание уже в течение первого года дает усадку. Ориентировочно до 5%. Это замечание необходимо учитывать при оборудовании теплых полов при строительстве деревянного дома;
  • древесина ведет себя по-разному в разных климатических условиях. Чрезмерная сухость или наоборот, повышенная влажность становятся причинами растрескивания деревянных конструкций, образованию гнили и плесени. Поэтому такие дома должны быть построены с учетом всех тонкостей и нюансов, обеспечивающих защиту деревянных конструкций от негативного атмосферного воздействия.

Что касается проектирования схемы обогрева, то здесь следует учитывать отапливаемую площадь, степень теплоизоляции жилых помещений и соответственно, климатические условия региона. Пренебрегая этими аспектами можно в результате кропотливой и трудоемкой работы получить малоэффективную систему отопления, теплый пол, от которого мало будет пользы.

К подготовительным работам, предшествующим монтажу греющих полов, относится и оценка основания. Не каждое здание обладает теми необходимыми технологическими параметрами, благодаря которым можно немедленно приступать к обустройству отопительной системы. Доски деревянного основания, лаги должны лежать правильно, иметь «здоровую» структуру. Гнилые участки или испорченные целые фрагменты, необходимо заменить новыми изделиями. Между лагами допускается оптимальное расстояние 60 см. Существующие между досками крупные щели, свыше 2 мм, устраняются посредством укладки теплоизоляционного материала.

При обследовании основания обратите внимание на следующие факторы:

  • не «гуляет» ли под полом ветер;
  • лежат ли лаги равномерно или на большом расстоянии друг от друга;
  • старые доски перед монтажом лучше всего обработать строгальным станком, сняв слой старой и поврежденной коррозией древесины;
  • вся поверхность настила должна быть выровнена по уровню. Допускается наличие неровностей, минимум до 2 мм.

Тепловые расчеты

Чем выше будет стяжка, тем меньше нужно делать расстояние между витками труб отопления в полу. Еще стоит учесть такой фактор, как теплопотери. Их величина зависит от

  • расположения дома относительно света,
  • количества окон и их размера,
  • утепления несущих стен и крыши.

Естественно, что расчет теплого пола должен учитывать интенсивность эксплуатации деревянного дома (дачный вариант или полноценная жизнь) и, конечно, климатические условия, в которых этот дом находится.

Если постройка старая, то прежде чем заняться отоплением, лучше провести тестирование дома на крепость, а заодно и щели/сквозняки, после чего провести максимальное утепление. Если же дом воздвигается «с нуля», то вопросы по энергосбережению нужно решать сразу при строительстве.

От того, старый дом или новый и нужно выбирать варианты водяного отопления пола.

Виды

Одна из разновидностей электрического тёплого пола — маты

Модели тёплых полов делятся на две группы:

  • Электрические полы — специализированные токоведущие системы, состоящие из обогревательных матов, кабелей или специальной обогревающей плёнки.
  • Водяные полы — конструкции из трубок с циркулирующим внутри теплоносителем, которые крепятся к основанию и подключаются к централизованному отоплению или собственному котлу с насосом.

Электрические полы, в свою очередь, делятся на три вида:

  • Тепловой кабель. Реализуется он в мотках, модели различаются по степени нагрева и количеству вырабатываемого тепла. Диапазон мощности — 120–180 Вт/кв.м.
  • Маты. Это аналог кабельного пола, в котором нагревательный элемент крепится на основе с заданным шагом.
  • Инфракрасная плёнка, по краям которой расположены контакты. Мощность — 150–220 Вм/кв. м.

Полы электрического типа проще в плане монтажа и меньше по габаритам, при их укладке не всегда необходим демонтаж старого напольного покрытия. Нагреваются они быстрее, а с помощью настраиваемой системы управления в каждой комнате можно установить ту или иную температуру. Кроме того, электрические конструкции долговечны и могут служить до 50 лет.

Но при установке на деревянное основание необходимо помнить, что существует риск пожара в случае короткого замыкания. Другим недостатком электрических полов является высокое потребление электроэнергии. При укладке таких конструкций также необходимо проверять, выдержит ли дополнительную нагрузку электропроводка.

Водяные системы безопаснее. Все элементы таких полов скрываются верхним напольным покрытием, благодаря чему трубы не занимают лишнее пространство внутри помещения и не портят интерьер. При установке на деревянный пол водяные системы прогревают помещение равномерно, но слабее, чем электрические конструкции, потому что теплопроводность древесины небольшая. Также следует учитывать, что есть риск протечек, особенно в местах стыков.

Выбор способа обогрева зависит также от того, какое верхнее покрытие будет использоваться в доме. Если планируется укладывать керамические или керамогранитные плиты, для отопления лучше выбрать маты или стандартный тепловой кабель. Для паркетной доски или ламината используется плёночная отопительная система. Водяной тёплый пол может использоваться со всеми типами напольных покрытий.

При правильном монтаже и соблюдении основных правил техники безопасности и эксплуатации все типы конструкций пригодны для установки на деревянный пол.

Водяные тёплые полы аккуратнее и безопаснее электрических

Виды теплых полов для деревянного дома

В деревянных домах успешно применяются все виды теплых полов – водяные и электрические, в том числе под плитку. Первый вариант представляет собой комплект труб, наполненных теплоносителем, подключенных к отопительной системе или работающих автономно. Электрические полы выпускаются в виде готовых комплектов. Их основой служат следующие конструкции:

  • Нагревательный кабель. Обладает различной степенью нагрева и приобретается необходимым метражом. Среднее энергопотребление составляет 150 Вт на 1 м2.
  • Нагревательные маты. Основой конструкции служит нагревательный кабель, размещенный на специальной армированной основе. Часто используются под плитку.
  • Полы на основе инфракрасной пленки, со средней мощностью 175 Вт на 1 м2.

Домохозяева в большинстве случаев предпочитают использовать водяной теплый пол в деревянном доме. Основными плюсами является их полная безопасность и возможность скрытой установки под конструкциями деревянных полов, без каких-либо нарушений интерьера. Этим они выгодно отличаются от обычных радиаторов отопления. Водяные полы в частном доме обеспечивают равномерный нагрев помещений, хотя и несколько слабее электрического пола. Их основным недостатком считаются возможные протечки, вероятность которых достаточно высокая.

Электрические теплые полы в деревянном доме не так популярны. Это связано в первую очередь с высокой стоимостью монтажных работ и эксплуатационными расходами. Многих хозяев останавливает вероятность поражения электротоком и повышенная степень пожарной опасности.

Однако все перечисленные опасности сильно преувеличены. Современные модели электрических систем выпускаются с соблюдением всех норм и правил, что делает их полностью безопасными во время работы. Самое главное – чтобы эти правила неукоснительно соблюдались, когда выполняется устройство полов, особенно под плитку. Квалифицированный монтаж в совокупности с защитными автоматами и терморегуляторами делает практически нулевой возможность поражения электротоком.

Нельзя не отметить и определенные достоинства электрических систем. По сравнению с водяными, их намного проще устанавливать, они занимают меньше места и не оказывают существенного влияния на общую высоту помещения. Во многих случаях не нужно демонтировать старые напольные покрытия, особенно, если полы под плитку. Нагрев происходит очень быстро, а система управления тёплым полом обеспечивает регулировку температуры в каждом отдельном помещении. Срок эксплуатации электрических систем, установленный производителем, составляет около 50 лет.

Материальное оснащение

Что нужно для устройства пола?

Итак, если нам нужно смонтировать систему обогрева своими руками начинать следует с закупки материалов. Минимальный перечень того, что нам потребуется, я приведу в таблице:

ИллюстрацияМатериал
Материалы для теплоизоляции для подпольного пространства:

  • керамзит;
  • минеральная вата;
  • плиты на основе полистирола;
  • гидро- и пароизоляционные мембраны.
Материалы для чернового пола:

  • влагостойкая фанера толщиной от 15 мм и более;
  • древесные плиты (ОСБ, ДСП);
  • обрезная доска;
  • брусья для лаг и опор;
  • гидроизоляционная пропитка для древесины с антисептиком;
  • механический крепеж.
Маты для теплого пола.
Металлические теплоотражающие пластины.
Демпферная лента.
Пластиковые трубы для теплого пола:

  • металлопластиковые;
  • трубы из сшитого полиэтилена.
Коллектор.
Напольное покрытие.

Инструменты для работы

Раз пол будет из дерева, то без набора плотницких инструментов не обойтись

Подготовка помещения к монтажу отопительной системы и собственно укладка теплого пола производится с применением таких инструментов:

  1. Пила по дереву.
  2. Дрель с набором сверл.
  3. Шуруповерт.
  4. Нож для резки тепло- и гидроизоляции.
  5. Кисти для нанесения гидроизоляционных пропиток.
  6. Пила или специальный инструмент для резки труб.

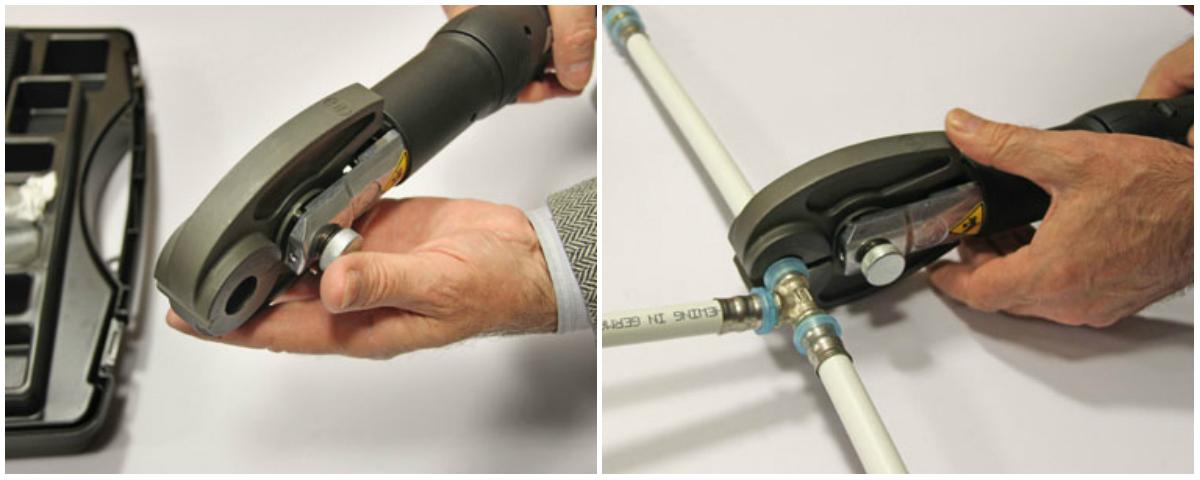

Обжимной инструмент для металлопластиковых изделий серьезно ускоряет процесс

  1. Инструмент для монтажа фитингов (обжимные клещи для металлопластика, паяльник для полиэтилена и т. д.).
  2. Уровень.
  3. Рулетка.

Набор для монтажа трубной системы. Такие инструменты есть, наверное, у любого сантехника

Укладка труб

Делать каналы и укладывать в них трубы можно двумя способами – «змейкой» (зигзагом) и «улиткой» (спиралью). Более простой вариант укладки – «змейкой», так как он не требует произведения точных геометрических расчётов. Подробнее об особенностях укладки труб смотрите в этом видео:

Ширина каналов должна быть достаточной, чтобы в них свободно помещались обогревательные трубы. Тёплый пол водяной должен укладываться с шагом между витками труб порядка 10 – 30 см. Чем меньше расстояние между витками, тем больше длина трубопровода.

В таблице показана зависимость длины отопительного напольного трубопровода в зависимости от расстояния между его витками.

Выбирайте подложку из вспененного полимера

Другая проблема – наличие теплоизолирующей прокладки в виде подложки между тёплым полом и напольным покрытием. Она исполняет роль своеобразного амортизатора, смягчающего давление на покрытие и тем самым продлевающего срок его службы.

Чтобы добиться большей мягкости, она производится из вспененного полимера – такой материал, сделанный для смягчения шагов и давления мебели, одновременно является неплохим теплоизолятором. А это в случае с напольными системами обогрева является большим минусом.

Преодолеть данное препятствие можно, использовав в качестве подложки толстую плёнку из полиэтилена, настеленную в 2 – 3 слоя. Коэффициент теплопроводности у неё гораздо выше, нежели у вспененного полимера, поэтому плёнка не будет создавать существенного препятствия для передачи тепловой энергии.

После укладки труб уже можно приступать к настилу выбранного вами финишного напольного покрытия.
