Дренажная труба: принцип работы, виды, особенности конструкции и цена

Дренажные трубы для отвода грунтовых вод: введение в тему

Дренажная труба выступает в роли основного строительного элемента, на основе которого формируется водоотводящая система, предназначенная для осушения участков. Этот элемент ответственен за сбор и отведение подземных, талых и дождевых вод за пределы территории с предварительной их фильтрацией.

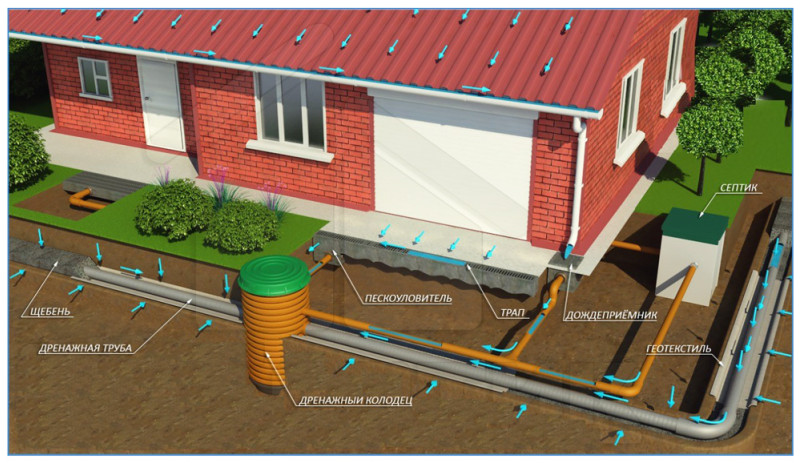

Дренажная система помогает избавиться от избытка воды на участке

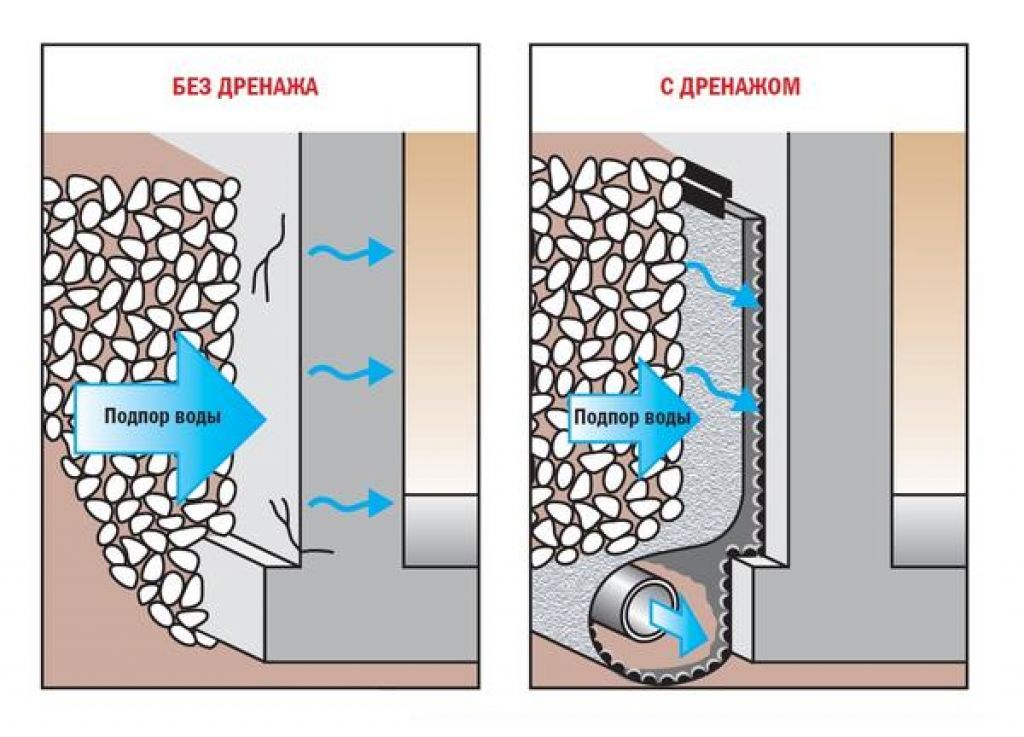

Установка дренажных труб большого диаметра позволяет справиться с такими проблемами, как:

повышенная влажность грунта;
формирование плесени;
затопление участка, фундамента жилого здания и построек хозяйственного назначения, а также погребов;
формирование мерзлоты;
появление луж на мощеных покрытиях;
образование наледи на пешеходных дорожках;
загнивание корней садовых цветов, овощных культур и прочей растительности по причине переизбытка влаги на садовом и дачном участках.

Особенности дренажных труб с частичной перфорацией, полной или ее отсутствием

Если говорить об общей классификации изделий для дренирующих систем, ассортимент представлен следующими видами труб (по типу материала):

асбестоцементными;
керамическими;
пластиковыми дренажными трубами с перфорацией и без нее, а также с частичным ее присутствием.

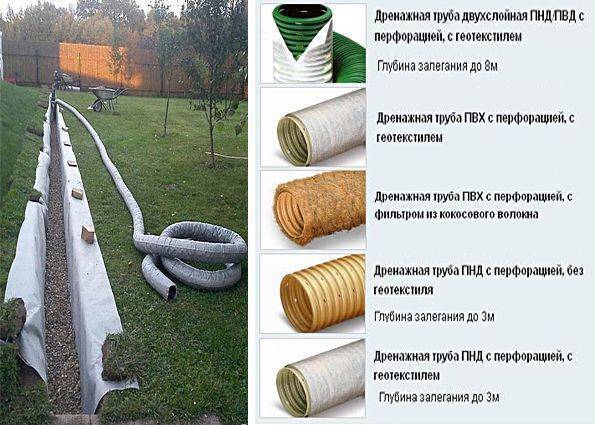

На рынке строительных материалов дренажные трубы представлены большим разнообразием видов и размеров

Однако большинство строительных компаний уже отказалось от использования труб, изготовленных из керамики или асбестоцемента по причине многочисленных недостатков, присущих им:

Большой вес, требующий существенных затрат на транспортировку и установку, ведь монтаж столь габаритных изделий не может обойтись без применения специализированной строительной техники.
Медленный процесс монтажа дренирующей системы, который может осуществляться только руками профессионалов.
Низкие эксплуатационные качества. В продаже обычно представлены дренажные трубы без перфорации, поэтому отверстия выполняются вручную. Из-за этого в процессе эксплуатации трубопровод забивается быстрее, поэтому требуется частая прочистка, а в некоторых случаях и полная замена элементов.
Строительство систем на их основе обходится значительно дороже, чем в случае использования пластиковых элементов.

Монтаж системы отвода воды на земельном участке с использованием гофрированных пластиковых труб с перфорацией

Сравнительная таблица расценок:

Тип материала	Цена, руб./пог.м
Асбестоцемент	258,2
Керамика	650
Пластик	237

Преимущества пластиковых дренажных труб: ПНД и ПВХ

Полимерные изделия (пластиковые) во многом превосходят по характеристикам асбестоцементную и керамическую продукцию для дренажа.

Список их достоинств:

Длительные сроки службы.
Высокий показатель прочности.
Полная неуязвимость перед коррозией.
Небольшой вес, облегчающий не только процесс транспортировки, но и процедуру монтажа, а также ускоряющий сроки его выполнения.
За счет присутствия в ассортименте большого количества соединительных элементов (фитингов, тройников и пр.) монтаж системы получается быстрым, надежным, удобным.
Гладкая поверхность препятствует налипанию грязи, отдаляя процесс забивания.
Применение дренажных труб в геотекстиле 200 мм и более исключает вероятность заиливания системы.
Все работы по монтажу могут осуществляться своими руками, поскольку для этого не требуется специального образования, не нужна строительная спецтехника и особое оборудование.

Гофрированные двухслойные трубы большого диаметра, изготовленные из пластика

На примере дренажных гофрированных труб ПВХ диаметром 200 мм вы могли убедиться, что и стоимость этих изделий также можно отнести к весомым преимуществам пластиковой продукции.

Ассортимент пластиковых труб включает несколько категорий изделий:

поливинилхлоридные;
полиэтиленовые;
полипропиленовые.

Самыми популярными на рынке считаются трубы для дренирующих систем из ПВХ.

Особенности конструкции

Наличие частичной или полной перфорации считается основным конструктивным отличием дренажных труб. У дренов с полной перфорацией отверстия расположены по кругу, с частичной — только сверху. Трубы бывают однослойные и двухслойные. В зависимости от этой характеристики они обладают разным классом жесткости.

Перфорированные однослойные дрены применяются на глубине не более 3 м. При этом учитывается их прочность, по которой и определяется глубина закладки. Трубы с классом жесткости SN2 монтируются не более чем на 2 м, SN4 — на 3 м.

Обычно двухслойные дерны имеют класс жесткости SN6. У них внутренняя поверхность гладкая, а наружная выполнена в виде гофра. При укладке дренажных трубопроводов используются отрезки длиной не более 4 м. Гибкие гофрированные дерны с отверстиями относятся к классу жесткости SN8 и монтируются на глубине до 10 м.

Часто для водоотвода от фундаментов зданий, дорог и опор применяются плоские дренажные трубы. Изготавливают их из полиэтилена низкого давления (ПНД), что позволяет им во время нагрузки деформироваться, но не разрушаться.

Монтаж

Если Вы решили организовать водоотводящую систему с применением дрен, изготовленных из полимерных материалов, обращаться к специалистам необязательно, поскольку работу можно выполнить самостоятельно.

Процесс состоит из нескольких этапов.

1.) Выполняется разметка участка под водоотводящий комплекс.

2.) Копается канава. Траншея должна:

быть шире на 45 см диаметра выбранной дрены;
иметь форму трапеции или прямоугольника;
иметь идеально ровное дно без камней и огромных комков;
иметь уклон в сторону дренажного колодца (отталкиваться следует от размера труб, а вернее, от их диаметра). Конечно, СНИПы имеют свои нормы и требования, но практика показывает: перепад высот 3 см на 1 погонный метр, вполне работоспособен;
иметь слой геотекстиля.

3.) Делается песочно-щебневая подушка. Сначала насыпается песок – 25 см, затем хорошенько утрамбовывается, далее засыпается щебёнкой – 25 см.

4.) Выполняется укладка трубы. В канавы укладываются трубы в фильтре. Чтобы собрать систему используются те же виды фитингов, что и при соединении канализационных комплексов.

5.) Осуществляется засыпка дрен. Труба засыпается сначала щебнем, затем песком, далее вынутым грунтом, после чего срезанным дёрном.

Вот и все дела! Разве сложно? Нет, конечно.

Дрены с пенополистиролом

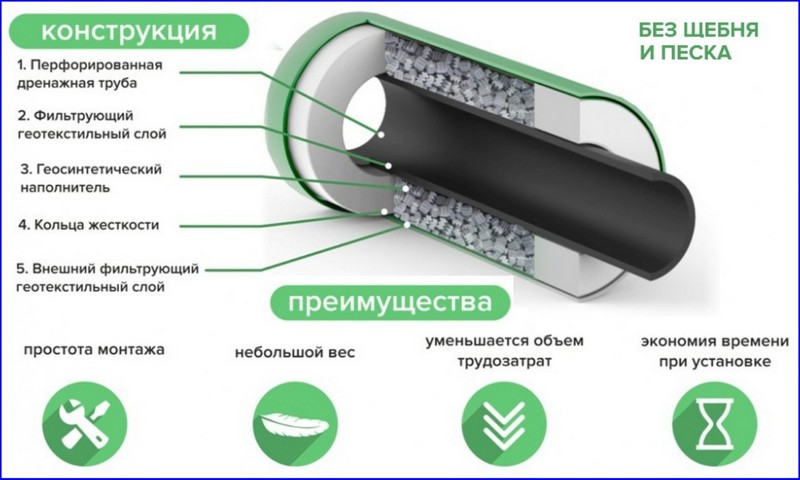

В последнее время стали широко использоваться дренажные трубы, имеющие наполнитель из пенополистирола. Они прекрасно заменяют другие виды полимерных материалов, которые укладывают в щебенку.

Выбирая дренажную трубу с наполнителем, необходимо обратить внимание на следующие моменты:

Протяженность дренажной системы и ее пропускная способность.
Уровень подъема грунтовых вод.
Расположение водосборника.
Величина напора входящей и выходящей воды.
Особенности грунта.

Одним из преимущественных моментов подобных изделий является возможность уменьшения их длины подручными материалами.

Классификация по виду материала

Полиэтилен. Наиболее распространенный материал для изготовления дренажных труб. Чаще всего продается в гофрированном виде с длиной в бухте до 50 м. Недостаточно термостоек, но это свойство не считается определяющим для трубного дренажа. Сегодня рынок предлагает еще одно оригинальное решение – полимерные материалы дренажные перфорированные немереные длиной без стыков и соединений до 100 м.

Длина изделий из полиэтилена может достигать 100 м Источник trubachom.ru

Полипропилен. Термостоек, прочен, цена выше аналогов из других материалов, используется в дренаже редко.

Поливинилхлорид (ПВХ). Характеризуется высокой сопротивляемостью к агрессивным химическим веществам, высокой прочностью, термостойкостью. Трубы из ПВХ комплектуются фитингами из этого же материала. Наиболее востребованы изделия диаметром 110–200 мм, изготавливаются длиной 6 и 12 м. Характерная особенность: легкая обрезка нужной длины обыкновенной ручной ножовкой по металлу.

О перфорации

Дренажные трубы для отвода грунтовых вод должны иметь отверстия или прорези, их называют перфорацией. Они устроены для попадания воды внутрь водоотводящей системы. Круглые отверстия имеют диаметр от 1,5 до 5 мм. При необходимости прорезаются отверстия шириной 5 мм, длина их не регламентируется.

Количество отверстий и их расположение не имеют стандартных норм, но прорези в гофре должны располагаться на нижней волне

Часто производители делают отверстия только на одной стороне трубы – при укладке надо обратить внимание, чтобы они находились сверху

Перфорация может быть выполнена в виде отверстий или прорезей Источник gidroplast.ru

О диаметре дренажных труб

Мало кто из частных застройщиков владеет информацией о глубине залегания и толщине пласта грунтовых вод или оперирует цифрами среднегодовых осадков в месте устройства дренажа.

Поэтому руководствоваться нужно среднестатистическими нормами:

диаметр основного водоотвода должен находиться в пределах от 160 до 200 мм;
дренажные трубы для отвода грунтовых вод для монтажа второстепенных ветвей системы должны быть не менее 110 мм.

Многослойные трубы

Потребность в материалах особой прочности с разнообразными конструктивными решениями и особенностями возникла с востребованностью технологий глубоко заложенных дренажных систем с большими нагрузками на поверхностный слой, в частности, под автотрассами.

Многослойные изделия выдерживают колоссальные нагрузки Источник giropark.ru

Несколько слоев в конструкции трубы придают ей необходимые показатели прочности и долговечности. Верхний слой почти всегда гофрированный – именно он повышает прочностные характеристики дренажной трубы.

Трубы обозначены аббревиатурой SN, цифровой индекс после нее означает максимально возможное заглубление дренажной трубы под дорогой в метрах. Маркировка SN16 означает трубу многослойную с допустимой глубиной погружения 16 метров – это максимальная расчетная глубина для дрен.

Однослойные трубы распространены в строительстве небольших локальных дренажных систем личных домовладений и приусадебных участков. Могут быть гладкими, что характерно для изделий из поливинилхлорида, либо гофрированными, чаще всего изготовленными из полиэтилена.

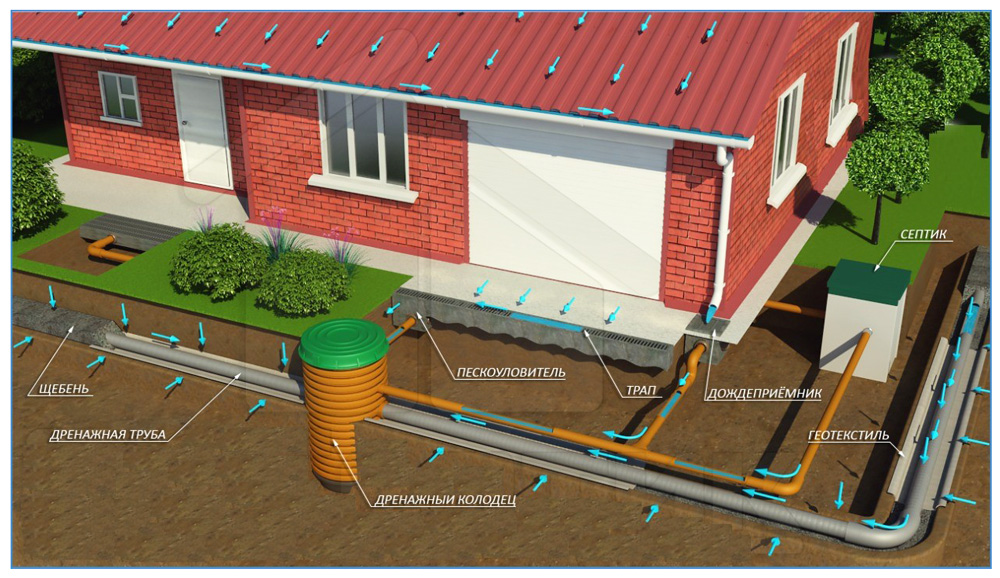

Конструктивное устройство и принцип работы дрен

Обычно трубы для дренажной системы представляют собой изделия из различных видов материалов с отверстиями в оболочке. Условно их можно разбить на две группы — собирающие и транспортирующие воду из почвы на определенное расстояние и раздающие жидкость в грунт.

В первом случае водосборные трубы имеют перфорированные отверстия на сегменте трубной оболочки стандартным заполнением в 120 или 180 градусов. Трубопровод укладывается под грунт с некоторым уклоном отверстиями вверх, воды из почвы попадают через перфорацию внутрь трубной оболочки и транспортируются по ней к точке сброса, которой может служить дренажный колодец, поле аэрации или канава за пределами участка.

Таким образом, происходит подземное осушение земельных территорий больших площадей, которое в отличии от наружной ливневой канализации при отводе воды по поверхностным желобам с решетками, не портит внешний вид и не создает дополнительных неудобств при пользовании участком.

При отводе очищенных или отстоявшихся в септике канализационных стоков в почву применяют дрены с полной круговой перфорацией по всей оболочке в 360 градусов. Во многих конструкциях труб для дренажа используют дополнительные наружные оболочки из синтетических или натуральных материалов, предотвращающие заиливание прорезей и повышающие степень фильтрации.

Рис. 2 Схема дренажа очищенных сточных вод

Сфера использования

Дрены могут использоваться для бытовых целей, например, для обустройства дренажных колодцев и отведение грунтовых вод от цоколя и фундамента строения. Трубы мелиоративные дренажные находят применение в гражданском и промышленном строительстве, в мелиорации и при прокладке автомагистралей. В каждом случае требуется правильный подход к выбору размера и технологии изготовления дренажных труб.

Размеры

Выбор размера дренажной трубы зависит от ее прямого назначения, от диаметра трубы зависит производительность всей системы водоотвода. В быту чаще всего используются трубы диаметром 20 см. Больший объем воды требует использования труб диаметром 30-40 см, такие изделия относятся к промышленной группе, их бытовое применение – обустройство колодцев. Наибольшей популярностью пользуются изделия диаметром 11 см.

Решая вопрос, как положить дренажную трубу своими руками, нужно определить размер дренажных труб

При этом следует принимать во внимание следующие факторы:

Структура грунта на участке.
Степень увлажнения и промерзания почвы.
Планируемый объем отводимой воды.
Глубина закладки дрена.
Ширина траншеи.

Как проходит укладка дренажа своими руками

Монтажные работы каналов водоотвода возможно осуществить самостоятельно, тем самым обезопасив территорию от наводнения и разрушения построек на ней. Закладка проходит в несколько этапов:

Подготовка разметки для колодца и канав. Подготавливая углубления в почве, следует учесть, что канава должна иметь наклон в сторону водоприемника, чтобы лучше подготовить систему для отвода грунтовых вод. Ровная укладка приведет к застою воды.
В зависимости от вида водоотвода, подбирается оптимальное количество траншей и их глубина. Вне зависимости от типа дренажей, глубина должна быть не менее 0,5 м с увеличением диаметра к колодцу.
В готовой канаве подготавливается дно для укладки патрубков. Настил амортизационной подушки состоит из зернистого песка и щебня, которые настилаются слоями в 10 см каждый. Сверху проводится укладка труб в геотекстилевой оболочке. Если при строительстве будут использоваться другие виды дренов, то укладка геотекстиля проходит с учетом того, что при засыпке, им необходимо будет накрыть траншею.
Укладка. В подготовленные траншеи прокладываются трубы и соединяются между собой фасонными деталями. На участках водоотвода, где угол наклона изменен, следует установить смотровые окошки, через которые в дальнейшем возможно будет провести очистку механизма.
После установки в системе закрытого типа, следует провести засыпку траншей. Первым слоем идет щебенка, после чего дрены накрываются геотекстилем и уплотняются 10 см песка. Последний слой, состоящий из земли, следует насыпать выше уровня почвы. После длительной эксплуатации под воздействием осадков, земляные холмики осядут и сравняются.

Классификация типов грунтов

Щебёночный грунт	Песчаный грунт	Глинистый грунт	Смешанный грунт (суглинистый тип)
Можно использовать дренажную трубу с перфорацией без фильтрующего материала.	Используется дренажная труба с фильтром из нетканого полотна – геоткани; также необходимо сделать подсыпку из щебня вокруг трубы.	В данном случае рекомендуется после укладки дренажной трубы (можно без фильтрующего материала) сделать подсыпку из щебня не менее чем на 20 см.	Рекомендуется использовать трубы с фильтром дренажные из геоткани для предотвращения заиливания отверстий трубы.

Может ли владелец участка самостоятельно уложить дренажную систему?

Укладка дренажа не составляет большого труда при наличии подсобных средств (лопата, водяной уровень и веревка) . Трубы очень легки – так бухта длиной 50 метров диаметром 110 мм весит всего около 25 кг. Дренажные работы на участке обычно проводятся в комплексе с мероприятиями по его освоению. Для отведения из почвы избытка влаги следует обеспечить максимальный приток воды к дренажному трубопроводу. Фактор, определяющий доступ воды к трубам – водопроницаемость грунта. Увеличение водопроницаемости достигается путем обсыпки дренажных трубопроводов фильтрационными материалами, такими как, щебень, галька, гравий и т.д. Наличие фильтра также способствует повышению объема собираемой системой воды. Чтобы сеть не заилилась, скорость течения воды в трубе, должна быть не менее 0,2 метров в секунду. Такая скорость обеспечивается соответствующим минимальным уклоном заложения трубы – 1 сантиметр на 2 метра длины трубопровода. Главное условие эффективного осушения участка- создание гарантированной возможности отвода воды самотеком в уличную канаву, овраг, декоративный или естественный водоем или колодец (ёмкость), ливнёвую канализацию и т.д. При устройстве дренажных систем используются колодцы как из железобетона, так и из полимерных материалов, специально предназначенные для этих целей, что позволяет существенно уменьшить объемы земляных работ и сэкономить значительные денежные средства.

Основные технические и геометрические характеристики дренажных труб

Характеристики дренов определяют возможную область их использования. Могут быть с полной или частичной перфорацией. В первом случае по окружности изделия располагаются шесть отверстий через 60 градусов. Во втором случае предусматривается меньше отверстий.

Перфорация и гофры обеспечивают оптимальные характеристики дренажных труб

Для защиты от быстрого засорения предусматриваются гофры, являющиеся ребрами жесткости. При их наличии прикладываемая к дренажным трубам нагрузка распределяется более равномерно.

Так, для систем, которые планируется смонтировать достаточно глубоко, целесообразно приобретать прочные жесткие трубы. При высоком риске засора следует купить трубы для дренажа с фильтрующим слоем. Если глубина залегания небольшая, подходящим выбором станут однослойные дрены. Для них достаточно класса жесткости SN2-SN4.

Внимания заслуживают следующие характеристики:

Материал, используемый в процессе производства, и его свойства, например плотность;
Диаметр труб. От поперечных размеров труб зависит, насколько эффективно будет отводиться избыток воды. Для бытовых целей можно использовать дрены диаметром 110÷200 мм;
Теплопроводность. Наименьшее значение характерно для дренов, изготовленных из полимеров (не более 0,55 Вт/(м×°С);
Срок службы;
Биостойкость;
Фильтрационные свойства.

Диаметр труб – важная геометрическая характеристика дренов

Плюсы и минусы дренажных труб из разных материалов

Выбирая материал изготовления дренажных труб, сравнивают классические варианты с твердотельными оболочками и современные полимерные, при этом полезно учитывать их следующие свойства.

а). Общие характеристики асбесто- и хризотилцементных, бетонных, керамических труб:

Изделия имеют большой вес и довольно хрупки — это усложняет их транспортировку и укладку.
Так как производители практически не выпускают фасонные элементы из аналогичных материалов для изменения направления магистрали, создания ответвлений, при монтаже приходится прибегать к деталям из металла или пластика. Это существенно усложняет проведение монтажных работ при прокладке линий, отличных от прямолинейного расположения.
Глина, керамика и цементосодержащие материалы устойчивы к воздействию агрессивных химических веществ, высоких и низких температур в широком диапазоне, длительному присутствию влаги.
Внутренняя трубная оболочка любого из перечисленных материалов имеет высокое гидравлическое сопротивление и подвержена заиливанию, зарастанию колониями водорослей и плесени.
Так как производитель не часто изготавливает дрены на основе цемента с готовыми отверстиями, тем более что их расположение требуется под различными сегментарными углами в 120, 180 или 360 градусов, работникам приходится прорезать их самостоятельно. На это тратится дополнительное время, а из-за хрупкости материала высока вероятность повреждения (растрескивания) трубной оболочки и безвозвратной потери изделия.
Если трубы для дренажа прокладывают на конечных участках трубопроводных магистралей из популярных полимеров, возникают большие сложности при соединении трубных участков.
Гарантированный срок службы асбестоцементных, хризотилцементных, керамических труб составляет не менее 30 лет.
Цена 1 погонного метра асбесто- или хризотилцементной трубы распространенного диаметра в 100 мм сопоставима с отрезком перфорированной пластиковой гофры, имеющей геотекстильную оболочку и в среднем составляет 70 руб.

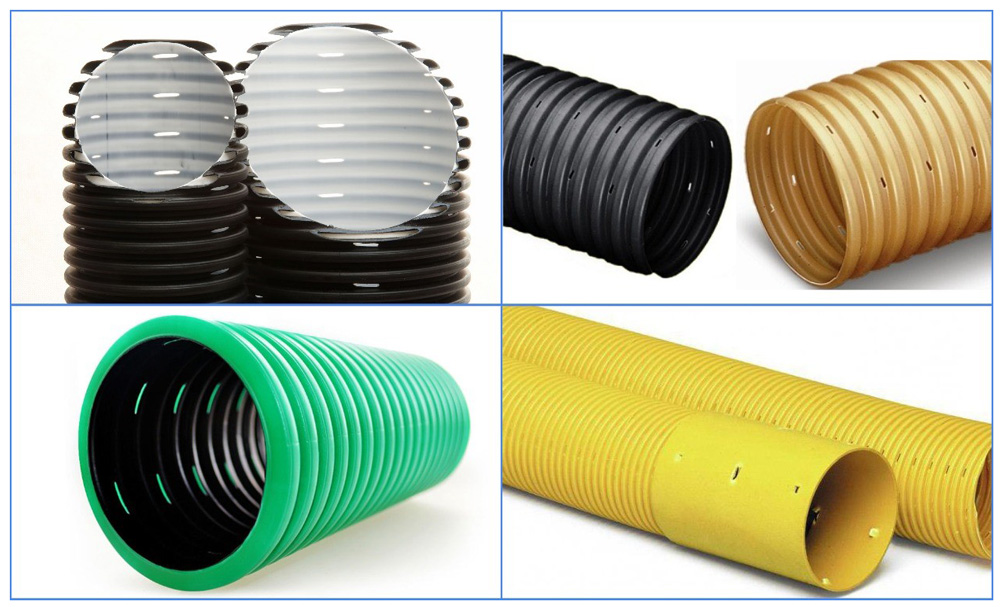

Рис. 11 Разновидности заводских дренажных труб

б). Основные свойства полимерных труб из ПВХ, НПВХ, ПНД, ПП:

Все полимеры устойчивы к широкому ряду агрессивных химических веществ, обладают наилучшей коррозионной стойкостью к воде.
Пластики биологически устойчивы к микробам и бактериям, препятствуют образованию плесени, грибка и водорослей на стенках.
Срок службы любых трубных полимерных материалов в соответствии с ГОСТ не должен опускаться ниже 50 лет.
Трубные стенки из полимеров являются гидравлическими гладкими, оказывает минимальное сопротивление потоку жидкости.
Благодаря легкому весу и большей длине (изделия диаметром 110 мм могут поставляться в бухтах длиной 50 м) значительно облегчается их транспортировка, упрощается монтаж и повышается его качество. Перечисленные факторы позволяют самостоятельно укладывать полимерные дренажные трубы большого диаметра без использования спецтехники, что удешевляют общую стоимость проводимых работ.
При прокладке трубопроводов легко состыковать его участки, сделать повороты и ответвления, переходы с большого диаметра на меньший. Для этого производитель выпускает широкий ряд фасонных изделий, а гибкость и пластичность некоторых гофротруб позволяет легко изгибать их в нужном направлении.
Полимерные трубы выпускают в широком диапазоне длин и диаметров, для дренажа поставляются готовые изделия с прорезями и любыми стандартизированными сегментарными углами — это позволяет потребителю легко подобрать необходимое ему изделие.
Трубы пластиковые для дренажа благодаря широкому ценовому диапазону можно приобрести от 50 до 500 руб. за погонный метр, что значительно расширяет их область применения и существенно для потребителей с низкими доходами.
Гофрированный дренажный трубопровод из полимеров благодаря ребрам жесткости по своим прочностным характеристикам ни в чем не уступает аналогам из цементосодержащих материалов, керамики и глины, он может быть закопан на значительную глубину более 10 м.
Высокотехнологичные полимерные виды дренажных труб выпускают с дополнительными фильтрующими наружными оболочками из синтетических и натуральных материалов. Применение на трубах скорлупы из пенопластовых фрагментов позволяет избежать монтажа трудозатратных и дорогих фильтрационных полей.

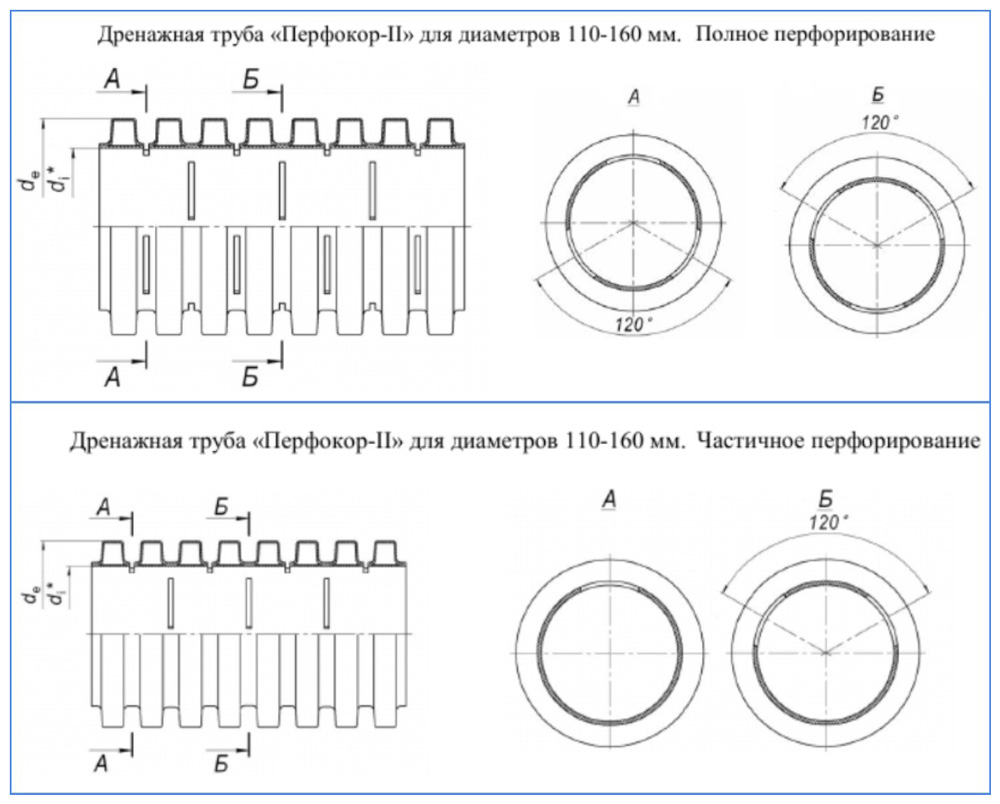

Рис. 12 Дренажная труба торговой марки Перфокор — конструктивное исполнение

Как сделать правильный выбор

Чтобы выбрать оптимальную модель дренажной трубы для отвода грунтовых вод, нужно учесть ряд количественных и качественных показателей, касающихся не только дрен, но и особенностей вашего дачного участка.

Стандартная дренажная труба 110 мм

Важнейший технический показатель дрены – это ее диаметр, поскольку именно от него зависит пропускная способность систем в целом. Если речь идет об обычном участке со стандартными размерами площади и типичным грунтом, то практически всегда выбирается стандартная дрена с диаметром 110 мм. Ее достаточно для защиты территории площадью примерно до 350-400 м2.

Если же величина участка более 400 квадратных метров или в случае его исключительно большой увлажненности применяются трубы диаметром порядка 200 мм и более.

Труба 110 мм в геотекстиле

Если вы хотите, чтобы система прослужила как можно дольше, то самым правильным вариантом будет выбрать стандартную дрену диаметром 110 мм в геотекстиле.

Преимущества этого изделия очевидны:

геотекстиль блокирует поступление в трубу даже небольших частиц ила, песка, комков земли;
защищенная геотекстилем, не засоряется в течение нескольких лет и служит максимально долго без дополнительных очистных работ;
геотекстиль, как и пластиковая дрена не гниют, устойчивы к механическим воздействиям и перепадам температур, чем и объясняется их долговечность.

Таким образом, стандартный выбор дачников – это пластиковые трубы диаметром 110 мм с геотекстилем.
