Для чего используются дренажные канализационные насосы

Основные типы КНС

Размеры бытовых КНС могут варьироваться от очень маленьких до огромных. Так как такие системы могут располагаться аккурат за сливным баком, выводя жидкости непосредственно в необходимом направлении (например, бытовые насосные станции Grundfos Sololift2), так и иметь вид цистерны, с объёмом в несколько десятков кубометров, горизонтально вкопанной в землю.

Помимо размера, КНС различаются по ряду других параметров:

1. Тип установки: горизонтальные, вертикальные, имеющие автоматические насосы.
2. Тип расположения: наземные, заглублённые, частично заглублённые.
3. Тип управления системой: дистанционное, автоматическое, ручное.

Типы управления

1. Дистанционное. Данные проводимого мониторинга поступают на удалённый пульт управления. Диспетчер принимает сам решение, которое необходимо предпринять.
2. Автоматическое. Управление очистительной системой происходит в постоянном автоматизированном режиме, с помощью специальных датчиков, расположенных на корпусе системы или недалеко от неё.
3. Ручное. Контроль над оборудованием и системой в целом производит обслуживающий персонал. Они же контролируют заполняемость резервуара.

Тип канализационных стоков

1. Промышленные. Данный вид очистительного оборудования производится из специального прочного материала, которое способно выдержать химическое или термическое воздействие.
2. Хозяйственно-бытовые. Установка канализационной насосной станции, рассчитанная для функционирования в стандартных условиях.
3. Ливневые. Такие системы оснащены дополнительным оборудованием для очистки.
4. Осадочные. Такая станция, в основном, используется в промышленных зонах, дополнительно обрабатывая осадочные отложения.

Канализационные насосные приспособления для туалета

Главная задача насоса — очистка септика от сточных вод и фекальных включений. Принцип действия практически не отличается от работы обычной насосной станции, но наблюдается ряд особенностей.

Это отличная функциональность в агрессивной среде и фильтрация довольно крупного мусора.

Дренажные насосные системы обладают следующими качествами и техническими показателями:

• относятся к лопастным типам;
• способны поглощать сильнозагрязненные жидкости;
• выкачивают чистые и стоковые воды;
• оснащены фильтрующим элементом — сеткой, которая предотвращает попадание крупных до 10 мм фракций внутрь;
• защищены от перегрева при помощи поплавкового выключателя;
• пригодны для помещения в воду с температурой до +40 градусов;
• комплектуются шнуром для подключения длиной от 5 до 10 м;
• применяются для полива, орошения и аварийной откачки воды из затопленных участков.

Преимущества поверхностных дренажных насосов для септика:

• простой монтаж и демонтаж, легкость обслуживания;
• универсальность;
• компактность и мобильность;
• доступная стоимость;
• производительность — быстрая перекачка большого количества жидкости.

Недостатки таких типов:

• необходимо приобретение двух рабочих шлангов;
• достаточно громкая работа;
• корпус не может похвастаться качественной герметизацией.

Преимущества дренажных насосов погружного типа:

• сравнительно тихая работа;
• функциональность;
• компактность и легкость;
• автономность;
• долговечность и стабильность.

Недостатки таких насосных станций: требуется постоянный контроль, чтобы не произошел моментальный перегрев двигателя.

Элементы дренажного насоса

Конструктивными элементами простого дренажного насоса, который способен перекачивать воду с примесями до 12 мм, считаются:

1. Двигатель в насосе. Это рабочий механизм дренажного насоса, определяющий мощность агрегата. От параметров электродвигателя зависит количество перекачиваемой жидкости за единицу времени. Для запуска электродвигателя потребуется подключение к системе электросети.
2. Крыльчатка в насосе. Отвечает за транспортировку жидкости. При вращении крыльчатки создается центробежная сила.
3. Поплавок в насосе. Отвечает за работу дренажного насоса. Поплавок определяет включение и выключение насоса. Если поплавок отсутствует, придется контролировать работу насоса самостоятельно.
4. Фильтры в насосе. Предотвращают попадание примесей и мусора в систему. Через фильтры могут пройти только частицы определенного размера, предусмотренные особенностями насоса.
5. Измельчители в насосе. Устанавливаются на насосах для работы с вязкими жидкостями высокой концентрации.

При выборе дренажного насоса нужно понимать состав воды в источнике. Если там будут примеси, они должны быть допустимого размера. В противном случае оборудование может выйти из строя. Определить работу и функциональность насоса можно по его техническим характеристикам.



Учитывается и температура воды, которую вы намерены перекачивать. Если вы планируете перекачивать такие жидкости, насос должен быть предназначен для работы в таких условиях.

Жидкости классифицируются на три вида. В описании насосов вы можете увидеть назначение – для чистых, жидкостей средней загрязненности, для грязных

Важно понимать, что под названиями предполагают максимально допустимые диаметры сторонних частиц.

Так, чистая вода – это жидкость, в которой могут встречаться фракции до 5 мм. Насосы для чистой воды применяют для чистки бассейнов, дождевых резервуаров. Вода средней загрязненности предполагает примеси частиц до 25 мм. Грязная жидкость – это максимальные включения до 38 мм. Последний вариант применяется для откачки воды из затопленных помещений.

Общее описание и составляющие канализационных насосов

Канализационные насосы предназначены для откачки не только загрязненной воды, но и осушения подвалов, бассейнов и выгребных ям. Существует 3 типа данных конструкций:

1. Дренажные.

        2. Фекальные.

    3. Канализационные насосные станции.

Дренажные перекачивают только чистую воду с небольшим уровнем загрязнения. Фекальные способны откачивать жидкость из канализационных стоков с высоким уровнем загрязнения. Канализационные станции «отводят» стоки.

В общем понятии канализационные приспособления погружают под землю с целью перекачки жидкостей определенной степени засоренности. Обычно в специальных магазинах можно найти насосы из нержавейки, чугуна и пластика. В наличии имеется датчик уровня, который контролирует автоматическое включение насоса.

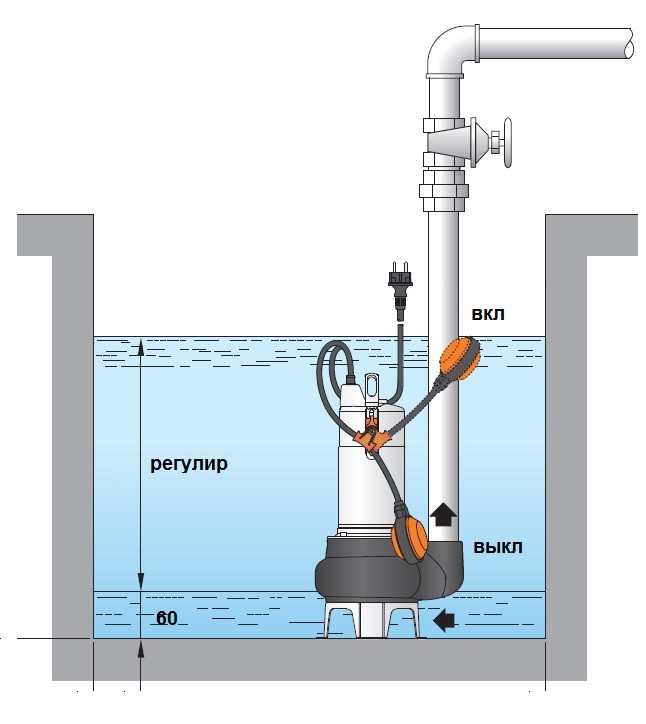

Поплавковый выключатель – это и есть автоматический включатель насоса. Когда накапливаются фекальные массы на определенном уровне, ключ замыкается или размыкается. Его можно регулировать на различный уровень выкачки загрязненной воды.

Поплавковый выключатель состоит из бокса с воздухом. Емкость сделана из пластикового материала. Также в наличии имеется шар из металла, который размещен внутри. С помощью электрических контактов ключ включается, когда уровень масс достигнет максимума. Если количество жидкости уменьшается, «поплавок» выключается – контакты размыкаются, двигатель отключается.

Канализационные насосы являются новшеством. Их не нужно включать самостоятельно. Но данные приспособления имеют два отличия: форма и тип крыльчатки.

Крыльчатка – рабочее колесо, которое перекачивает жидкость. Имеется несколько видов крыльчатки:

• многоканальные закрытого типа – перегоняют чистую воду без различных примесей и мусора;
• многоканальные полузакрытого типа – допустимый уровень загрязненности чуть ниже среднего;
• VORTEX – приспособление откачивает сильно загрязненные массы;
• крыльчатка с одним каналом – массы средней твердости;
• крыльчатка с двумя каналами – массы с содержанием большого количества твердых фекальных масс;
• колесо с ножом – измельчает все отбросы, которые попадают в сточные воды.

Еще одно отличие канализационных насосов – диаметр. Дренажные насосы, перекачивающие исключительно чистую воду, имеют 10 мм в диаметре – максимум. Насосные станции, работающие с твердыми фекальными массами и мусором в виде туалетной бумаги и прочего – до 100 мм.

Виды дренажных насосов

Их делят на две большие группы.

Поверхностные. Насос устанавливается в сухом месте, рядом с колодцем, затопленным котлованом, заполненными водой траншеями и т.п. К нему подключается шланг, который опускается в воду на максимально возможную глубину. Стоки откачиваются через него. Их можно собирать в емкости, сбрасывать на грунт или отводить на определенное расстояние (для этого подключается дополнительный шланг).

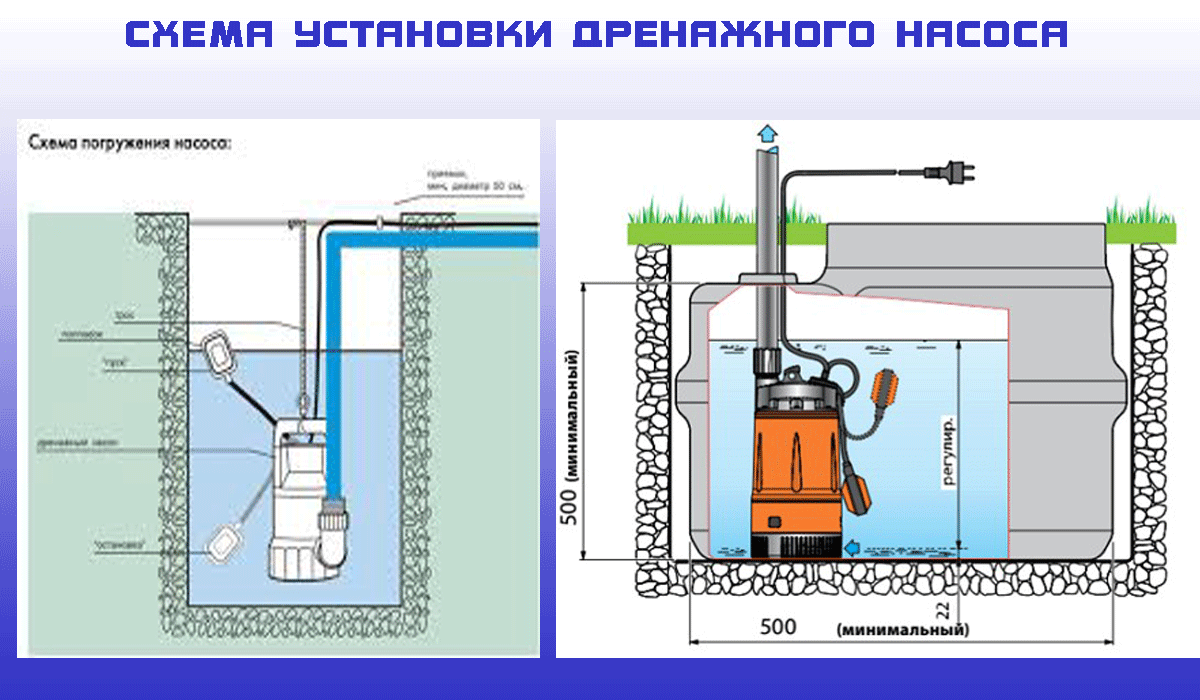

Погружные. Для работы насос погружается в откачиваемую жидкость, для сброса стоков используется подключенный к нему шланг. Такое оборудование поставляется в защищенных корпусах, оно не «боится» контакта с водой. При долгой работе мотор охлаждается перекачиваемой жидкостью, и поэтому работа «вхолостую» для погружного оборудования опаснее, чем намокание. Если мотор не отключается автоматически после перекачивания всех стоков и не имеет защиты от перегрева, нужно дополнительно следить за его работой.

И погружные, и поверхностные дренажные насосы могут работать автоматически, если в их конструкции есть поплавковый выключатель. После включения насоса он помещается на поверхность воды. При изменении ее уровня выключатель тоже перемещается, отключая двигатель, когда стоки откачены. Если оборудование установлено стационарно, поплавковый выключатель может запускать его автоматически при накоплении стоков и подъеме уровня воды в колодце. Чтобы такой выключатель работал корректно, следят, чтобы он свободно перемещался в воде, не цеплялся за стенки колодца, мусор, ветки и т.п.

В качестве дренажных нельзя использовать фекальные насосы — они могут быстро выходить из строя из-за присутствия твердых частиц и крупных включений в стоках. Фекальное насосное оборудование используется для перекачки канализационных стоков с волокнистыми включениями и органическими частицами без твердых взвесей. В их конструкции нет фильтров, задерживающих твердые частицы. Дренажные насосы могут перекачивать стоки с содержанием твердых включений размером от 5 до 40 мм и более. Дополнительно всасывающее отверстие защищено металлической сеткой, которая задерживает более крупные частицы, защищая двигатель от повреждения.

Разновидности дренажных насосов

Эти устройства могут использоваться в большом количестве разнообразных ситуаций. Следующий обзор дренажных насосов учитывает особенности проведения конкретных видов работ.

Модели бытовых дренажных насосовИсточник met-all.org

Бытовой

Такие устройства могут иметь несколько выходных шлангов. Это удобно тем, что можно производить слив одновременно, например, через умывальник или унитаз. Корпус сделан таким образом, что он не допускает распространения нежелательных запахов в процессе работы. В состав устройства может входить перемалыватель.

При попадании в устройство даже предметов гигиены он обеспечит измельчение их до необходимого уровня. Такие аппараты обычно являются компактными и стоят дороже.

Для частного хозяйства

Насос можно использовать для осушения резервуаров, организации водоснабжения, обеспечения полива. Он более мощный по сравнению с бытовыми моделями. Эти аппараты надёжные, издают немного шума в процессе работы и имеют относительно невысокую цену. Недостатком является высокое потребление электроэнергии.

Устройство вибрационного дренажного насосаИсточник met-all.org

Насосы для промышленных целей

Они предназначены для перекачивания фекальных масс и других сильно загрязнённых жидкостей, а также значительных объёмов воды. Имеют высокие мощность и надёжность работы. Иногда в них присутствует встроенный измельчитель. Корпус и основные узлы часто делают из чугуна или стали. Обычно у них относительно большой вес.

Модель насоса, использующая сдвоенный двигательИсточник met-all.org

Достоинства и недостатки

Основным преимуществом компактного аппарата является возможность обустройства канализации в рамках ремонта после строительства и монтажа при низком расположении сантехнического оборудования (ниже отверстия слива). При установке мощных насосов диаметр труб составляет 50 мм. Такую сантехническую сеть можно легко замаскировать. Если спрятать ее не удается, то она не так сильно выделяется, как установка из трубопровода диаметром 100 мм.

Сантехническая насосная станция может быть устанавлена как на кухне, так и в санузле.

У насосов есть следующие недостатки:

• Шум устройства. Некоторые компании совершенствуют модели, но шум не исчезает.
• Перегорание аппаратов. Прибор может работать несколько лет, если был выбран правильно и в канализацию не попадают крупные предметы. Если выбор модели был ошибочным и устройство работает по максимуму, то происходит его поломка. Насос для туалета должен обладать высокой мощностью.
• Потребность в электричестве. Когда нет питания, слив не функционирует. Для обеспечения бесперебойной работы необходим резервный источник.
• Правильная эксплуатация. В режущий элемент не должны попадать волокнистые материалы и волосы, которые наматываются на винт и снижают качество измельчения. Через некоторое время винт перестанет нормально работать. Оборудование не перегорит, т. к. сработает датчик перегрева, но установку нужно будет разобрать и почистить.

В каких случаях применяются насосы для перекачки воды?

Ситуации, когда нам нужен специальный насос для откачки грязной воды, как правило, типичны:

• Откачивание фекальных вод из септиков.
• Ликвидация последствий коммунальных аварий.
• Откачивание дренажных вод.
• Обслуживание бассейнов, садовых прудов.
• Полив растений грунтовой водой из поверхностных источников.
• Использования при пожаротушении для забора воды из пожарных водоемов.
• Применение в различных производственных процессах и т.д.

Торговля предлагает огромный выбор насосов для откачки грязной воды разных марок и производителей. Поэтому его приобретение следует начать с изучения сведений о них. Время на это не будет потеряно впустую, так получится и грамотно выбрать нужный насос, и грамотно потом его эксплуатировать.

Правила использования оборудования

Каждый сложный в техническом отношении механизм, может быстро поломаться при неправильной эксплуатации. К примеру – работа погружного насоса после откачки жидкости из емкости. Такой насос использует перекачиваемые сточные воды для охлаждения. Если стоки закончатся, а насос будет работать дальше, то двигатель быстро сгорит от перегрева.

То же получится, если использовать оборудование не по назначению. К примеру, откачивать с его помощью дренажные воды опасно. Причина в том, что в откачиваемой жидкости есть много твердых камешков. В измельчителе эти частицы повредят ножи, и дальше насос не сможет нормально работать.

Перед пуском фекального насоса в работу, необходимо ознакомиться с правилами эксплуатации. Их нарушение грозит досрочным прекращением гарантии на оборудование.

Виды фекальных устройств

Все канализационные насосы подразделяются на несколько категорий, исходя их технических характеристик. Так, исходя из конструктивных особенностей, их подразделяют на такие группы:

1. дренажного типа (перекачивают чистую и немного загрязненную воду);
2. фекального типа (выкачивают фекалии, канализационные стоки, воду сильной загрязненности);
3. насосные станции канализационного типа (отводят канализационные стоки в автоматическом режиме).

Любое фекальное устройство оснащено уровневыми датчиками, в связи с чем их подразделяют на:

1. насосы с поплавковым выключателем. Этот тип наделен простым электрическим ключом, работа которого заключается в замыкании или размыкании системы. Все зависит от положения поплавка;
2. насосы с сенсорным датчиком. Представляют собой двухсенсорное устройство, где один сенсор размещен у основания насоса, другой – в районе верхней крышки. Эта система очень простая. Как только жидкость превышает верхний уровень сенсора, срабатывает верхний датчик и запускается двигатель. Как только жидкость доходит до нижнего уровня сенсора, нижний сенсор двигатель отключает.

Канализационные насосы делятся еще на такие виды:

1. погружного и полупогружного плана;
2. наружного плана, которые приспособлены для перекачивания холодных жидкостей;
3. наружного плана, которые в состоянии перекачивать горячие стоки с максимальной температурой до 90 градусов.

Есть еще и другое разделение насосов на следующие подвиды:

1. по отличию, связанному с назначением;
2. разнятся характеристиками (мощностью, производительностью, напором);
3. бывают передвижными и стационарными;
4. масляная или водная система охлаждения двигателя;
5. с горизонтальным или вертикальным способом подключения.

Виды насосов для напорной канализации

Устройства принудительной канализации отличаются от водоподъемных. Последние подходят для чистой воды. При проникновении фекалий и крупных частиц прибор ломается.

Фекальные насосы для откачки канализации применяют для выкачивания:

• ила из различных ям;
• грязной воды из подвалов;
• жидкости из канализационных сетей;
• илистого осадка из колодца.

Дренажной системой откачку стоков не проводят.

Погружные устройства

Этот тип оборудования опускают полностью в канализацию. Конструкция состоит из нержавеющих деталей, которые при взаимодействии со стоками не сломаются. Погружное устройство устанавливают в емкость или подвешивают над ней. Насос работает автоматически. Когда пространство заполняется стоками, поднимается поплавок и включается откачка загрязненных вод.

При опустошении емкости устройство отключается. Модели оснащают измельчителями. Этот механизм измельчает большие частицы, которые могут навредить оборудованию.

Чаще всего в качестве погружного насоса используют оборудование оснащённое измельчителем.

Поверхностные модели

Приборы монтируют около коллектора, где скапливается и перенаправляется сточная жидкость, или смотрового колодца. Монтаж принято называть сухим. К насосу подсоединяют шланг, опускают его в емкость и откачивают стоки.

При монтаже погружного насоса его нужно защитить от влаги. Если вода попадет под корпус, то произойдет замыкание. Прибор подходит для подвальных и отапливаемых подсобных помещений. Если оборудование планируется использовать периодически, рекомендуется выбрать погружное устройство.

Полупогружные установки

В модели присутствует электродвигатель, устанавливаемый над водой, и рабочая камера, погружаемая в жидкость. Между этими элементами крутится вал. Полупогружное устройство монтируют на стенку резервуара или площадку около емкости.

В приборе отсутствует измельчающий механизм. Его устанавливают дополнительно, что повышает стоимость оборудования и усложняет эксплуатацию. Такие установки чаще всего используют на промышленном производстве.

Небольшие агрегаты для стоков из сантехники

Сантехнические насосы не занимают много место и могут поместиться под большинство моделей унитазов.

Маленькое устройство, которое устанавливают около сантехники, подходит для унитазов и раковин. Жидкость попадает в емкость и после откачивается в систему. Прибор напоминает помпу и устанавливается на разных участках.

Он сможет откачать стоки из бака в канализацию даже при направленном вверх отводе. В насосах для унитаза есть режущая деталь, измельчающая крупные частицы. Чтобы избежать появления в квартире неприятных запахов, в конструкции установлен фильтр.

Что такое дренажный насос

Для начала нужно понять, что же такое этот погружной дренажный насос и как он работает.

Это устройство, предназначенное для откачки большого количества воды. Прибор может применяться для разных целей и задач. Но есть нюанс, который ограничивает сферу применения. Это количество примесей воды. Рекомендуемым значением является не более 10% примесей от общего объёма воды. Если не выполнить это требование, тогда агрегат быстро выйдет из строя.

При этом существует и специальный насос дренажной системы, предназначенный для работы именно с грязной водой. Она прибора работают по одинаковому принципу. Но между ними есть разница.

Обычный дренажный насос работает с частицами не крупнее 12 мм в диаметре. А устройства, ориентированные на перекачивание и откачку грязной воды, могут работать и с примесями до 120 мм в диаметре. Внутри установлены специальные ножи, которые разрезают мусор и фекалии на мелкие частицы, что позволяет не забивать шланги.

Параллельно с этим так называемые фекальные насосы, оснащённые ножами, могут эффективно перекачивать и абсолютно чистую воду без примесей и мусора.

Девайс способен поднимать воду на определённую высоту. Это значение небольшое, поскольку создавать высокое давление устройство не может.

Процесс установки

Перед тем как приступить к установке санитарного насоса, тщательно изучите инструкцию к устройству. Все данные по максимальному горизонтальному и вертикальному расстоянию прописаны в этой документации.
Определитесь с местом монтажа. Это зависит как от типа насоса, так и от удаленности от канализации. Необходимо осуществлять установку устройства так, чтобы трубы от источника сточных вод к самому насосу находились под уклоном не меньше чем 3% на 1 м.
После того, как вы определились с местом расположения, закрепите санитарный насос с помощью штатных креплений. Они поставляются в комплекте.
Следующим этапом станет монтаж трубопровода

Есть одно, но важное правило: вертикальные патрубки должны предшествовать горизонтальным.
Изгибы не должна быть резкими. Каждый подъем уменьшает максимальное расстояние выдачи сточных вод по горизонтали на 1 м.
В самом начале горизонтальной части трубной разводки следует установить специальный клапан, контролирующий поток воздуха.
Собранный трубопровод должен соединяться непосредственно со стояком

Если в месте установки санитарного насоса могут быть отрицательные температуры, стоит подумать о теплоизоляции. При надобности, проведите вентиляционные коммуникации.
Когда вы осуществили монтаж трубопровода, то проверьте, герметичны ли соединения. Для этого запустите санитарный насос с чистой водой. В случае подтеков, затяните соединения.
Далее подключите прибор к электрической сети. Советую делать это при наличии надежной розетки с подведенными кабелями соответствующего сечения и подключенной к контуру заземления.

Как работают канализационные насосы

Принцип работы достаточно простой. Сливная жидкость вместе с продуктами отходов попадает в резервуар. Как только количество этой жидкости достигает установленного уровня, при помощи поплавка приводится в действие механизм для принудительной откачки. Сразу же включается в действие измельчитель, благодаря которому происходит измельчение крупных частей отходов.

Стоит отметить, что работа насоса канализационного предотвращает появление неприятных запахов в помещении. Это происходит благодаря тому, что насос оснащен герметическим корпусом, обратным клапаном и угольным фильтром.

В дополнительном обслуживании система не нуждается. Просто необходимо регулярно промывать резервуар. Есть некоторые нюансы, которые сопряжены с работой насосов. В связи с тем, что такие устройства работают от сети, то для них необходимо бесперебойное питание. В противном случае их эксплуатация не представляется возможной.
