Как установить и использовать дренажный насос с поплавковым выключателем

Разновидности

Все дренажные насосы со встроенным поплавковым выключателем разделяются в зависимости от варианта их расположения – выделяют погружные и поверхностные инструменты.

• Погружной – оснащается герметичным корпусом, благодаря чему он может работать даже при полном погружении в воду. Отличается большой мощностью, во время функционирования практически не издает шум. Стоит также отметить высокую эффективность и универсальность. Но, если корпус повредится, отремонтировать его сложно, в некоторых случаях даже невозможно. Насос быстро загрязняется, поэтому его надо часто чистить.
• Оборудование с внутренним поплавком – устройство включает в себя резиновый шланг или трубу из ПВХ, которая погружается в сточную жидкость, корпус же остается на поверхности грунта. Плюсом инструмента является простая установка и обслуживание. Но во время перекачки жидкости, такой насос издает много шума.
• Фекальные насосы – предназначены для откачивания жидкости из септиков и выгребных ям. К преимуществам относится высокая мощность. В устройстве есть дополнительная деталь – сетка, измельчающая крупные отходы. Бывает погружной и поверхностный насос.
• Вертикальные модели – оснащаются вертикальным поплавковым выключателем, который осуществляет автоматическую выкачку жидкости из замкнутых пространств. Зачастую такое оборудование применяют для осушения сломанных трубопроводов. Также их можно использовать, как обычные дренажники.

Неисправности дренажных насосов: признаки и алгоритм действий

Все насосы, независимо от способа монтажа и технических особенностей, нуждаются в регулярной проверке. Если вы будете бережно относиться к оборудованию, вовремя менять комплектующие и использовать его по назначению, дренажный насос прослужит вам десятилетиями. К каждому изделию обязательно прилагается паспорт с фиксированными рабочими параметрами, на которые нужно ориентироваться при монтаже и эксплуатации устройства.

Специалисты выделяют несколько ключевых неисправностей, которые легко выявить. Очень часто насос может работать без перекачивания воды. Если в рабочем состоянии устройства не перемещает воду, вероятной причиной такой неисправности можно считать проблемы с патрубком. Он может забиться, что приведет к блокированию дальнейшего перемещения воды. Решением проблемы может стать простая очистка патрубка. В этом же случае может наблюдаться снижение напора.

Если ваш насос не работает и при этом вы не слышите тревожных сигналов, нужно проверить питание в сети – нет ли от точки подключения до соединения заломов и других повреждений самого кабеля. Для проверки погружного насоса его обязательно выключают из системы, достают из воды, насухо протирают. Если вы убедились в наличии напряжения, может понадобиться замена мотора.

Еще один из признаков неисправности прибора заключается в том, что он может сильно нагреваться и вибрировать во включенном состоянии. Если вы заметили подобную ситуацию, нужно немедленно отключить устройство от питания. Тревожные сигналы преимущественно связаны с повреждением рабочего колеса или подшипника. Установить точную причину можно только после разборки насоса. Ни в коем случае не допускайте работу устройства, если она сопровождается такой неисправностью.

Если работа дренажного насоса сопровождается низким напором, нужно проверить, не засорены ли детали агрегата грязью. В некоторых случаях может потребоваться частичная разборка рабочего колеса. После осмотра и профилактики насоса можно возобновить его работу.

Периодические отключения дренажного насоса могут быть не только признаком неисправности. В некоторых случаях такое поведение устройства связано с алгоритмом работы насоса, когда насос выключается из-за перегрева или снижения уровня воды в источнике. Чтобы детально разбираться с этой неисправностью, нужно сначала установить причины, по которым устройство может выключаться автоматически.

Другими причинами такого поведения насоса могут стать: нарушение герметичности системы, попадание воды, что приводит к замыканию. В этом случае насос выключается. Подход в оценке неисправности и поиске решения должен быть комплексным и пошаговым с учетом конструкции конкретного оборудования.

Особенности выбора и установки в септике

Чтобы правильно выбрать дренажное насосное оборудование для септика, следует воспользоваться советами специалистов. Они следующие:

Определиться с длительностью работы и частотой включения

Если насос выбирается для дачи и нечастого использования, стоит обратить внимание на простую и бюджетную модель. В противном случае не следует экономить, а рассмотреть более дорогостоящее оборудование с высокой производительностью

С объемом резервуара. Не следует приобретать компрессор с очень большой мощностью, если септик наделен компактными размерами. И наоборот — слабый компрессор не подходит для слишком вместительного септика.
Обратить внимание на глубину канализации. Компрессоры различаются мощностью, которая помогает им поднимать воду с определенной глубины. Чтобы грамотно выбрать модель, необходимо знать вертикальную длину колодца и длину шланга.
На консистенцию откачиваемой жидкости. К примеру, насос будет перегонять воду только с минимальным включением песка или с наличием крупных твердых вложений.
На агрессивность среды. Лучше приобретать насосные станции в металлическом корпусе. Пластиковые модели быстро испортятся в условиях жесткой эксплуатации.

Производители маркируют свою продукцию, чтобы сориентировать покупателя в ассортименте. К примеру:

• «Ф» встречается на насосах, предназначенных для септиков с грязными водами и удаления твердых фракций размерами до 3.5 см;
• «Н» покажет, что корпус изготовлен из нержавеющей стали и пригоден к активной эксплуатации в агрессивных средах;
• цифры обозначают, что модели способны откачивать только воду с минимальным количеством мелкого песка.

Дополнительные нюансы описаны в техническом паспорте насосного оборудования. Чтобы установить дренажный насос для септика, следует воспользоваться пятью простыми шагами. Они описаны ниже.

Дренажный насос в колодец для чистой воды

Такой вид оборудования используют для обслуживания источников с минимальными вкраплениями примесей. Дренажник для чистой воды лучше всего подходит для работы в колодце. Максимальный диаметр вкраплений – 4 см. При использовании для работы с крупными примесями, которые могут попасть в систему, устройство выйдет из строя. Использовать дренажник можно только по назначению.

Как вариант для применения такого типа оборудования в загрязненной среде можно дополнительно оснастить насос измельчителем. Или же лучше подобрать насос, предназначенный для эксплуатации в загрязненной среде.



Советы по выбору шланга для поверхностного насоса

Для подключения дренажного насоса вам потребуется подходящий по диаметру шланг. При выборе обратите внимания на следующие критерии поиска:

• диаметр шланга. Он зависит от размера помпы, которую вы намерены использовать для перекачивания воды. Правильно подобранный диаметр шланга предотвращает засорение системы. Чем меньше диаметр, тем ниже риски. В канализационных системах подойдет только шланг большего диаметра;
• длина. Рассчитывается по принципу: 1 метр глубины равен 10 метрам по горизонтали. Если вам нужно выкачивать воду с глубины 10 метров, длина шланга будет 100 метров. При откачке воды с глубины скорость процесса будет относительно невысокой. Также не стоит забывать о запасе по метражу;
• допустимая температура. Шланг должен быть изготовлен из материала, который выдерживает низкие температуры, жару, температурные колебания. Наиболее востребованными считаются шланги из ПВХ. Они не подвергаются воздействию внешних факторов и устойчивы к перепадам температур.

С учетом всех вышеописанных факторов вы сможете подобрать качественный шланг, который отлично будет справляться с перекачиванием воды.



1 Описание поплавкового выключателя

Погружные и насосы дренажные работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.

Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:

• контроль за работой главной помпы;
• контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
• датчик уровня;
• датчик перелива.

Датчик уровня необходим, чтобы погружной насос не работал на сухом ходу и тем самым не засасывал сильно загрязнённую воду, что приводит поломке всей станции. Датчик перелива требуется, чтобы водяной резервуар не переполнялся. В зависимости от типа ёмкости, это может привести к серьёзным проблемам, вплоть до короткого замыкания.

1.1 Разновидности поплавков для насосов

Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.

Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.

Начать свой выбор датчика уровня воды следует с определения целей – для водоснабжения дачи, фермы, дома, полива участка лучше подойдёт лёгкий. Для организации канализационной системы, дренажной либо сточной, рекомендуется покупка тяжёлого агрегата.

1.2 Технические характеристики поплавкового выключателя

Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:

• плавающий корпус из пластика;
• электрический переключатель;
• рычаг для контактов переключателя;
• стальной шарик;
• три провода в кабеле.

Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны, они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.

Провода у них различаются по цвету. Общим, как правило, является чёрный провод. Синий провод отключает систему, когда насос для откачки начинает «садиться на мель» и в резервуаре (например, в колодце) слишком мало воды. Коричневым проводком регулируется помпа, когда резервуар заполнен.

В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться. Таким образом, их вручную легко отрегулировать, чтобы не допустить перелива или сухого хода. Учитывать стоит и то, что поплавок должен отключат работу в то время, когда насос ещё находится под водой с небольшим запасом.

Стальной шарик регулирует положение рычага в зависимости от положения самого поплавка. Рычаг же в свою очередь переключает контакты, чтобы производить включение или отключения насоса с поплавком. Для фиксирования шарика в необходимых положениях используются магниты. Наклон, при котором шарик перемещается из одного положения в другое, чаще всего составляет 70 градусов, однако следует при покупке устройства уточнить.

Характеристики поплавкового выключателя для контроля за уровнем воды:

• степень защиты от проникновения IP – 68;
• напряжение сети 220 вольт плюс-минус 10 процентов;
• диапазон рабочей температуры от 0 до +60°C ;
• 8 ампер – максимально коммутируемый ток для реактивной нагрузки;

1.3 Как работает автоматический поплавковый переключатель? (видео)

Основные неисправности дренажных насосов ↑

1. Произошло замыкание по причине резкого перепада напряжения в электросети, сгорела обмотка.
2. Поплавок (если речь о приборе с поплавком) заклинило ниже уровня срабатывания (держат стенки колодца, шланги, кабель питания).
3. Крыльчатку заклинило механическими включениями, попавшими в корпус.
4. Вышел из строя конденсатор.

Насос не работает, но гудит, если:

1. Вышел из строя клапан.
2. Крепление амортизатора на штоке ослабло.
3. Шток оборвался.
4. Вышел из строя кабель питания (перетерлись провода внутри общего кабеля).

Перечислены основные неисправности. Для выявления индивидуальных поломок потребуется диагностика.

Важно! Прежде чем бить тревогу, первым делом проверьте сеть — может быть, проблемы с электричеством, а не с насосом

Какие существуют виды дренажных насосов

По своему назначению такие насосы для откачивания грязной жидкости подразделяются на:

Поверхностные насосы. Такого типа устройства применяются для перекачки жидкости из резервуаров небольших размеров. Агрегат устанавливается на землю, у кромки сливной ямы. Для откачивания отходов на дно емкости опускается шланг. При работе насоса в автоматическом режиме необходимо подвести к рычагу включения поплавковый механизм, он будет следить, какой уровнем воды в резервуаре или котловане. При подъеме стоков выше определенной отметки, поплавок вместе с ними поднимается и включает оборудование.

Такое устройство должно иметь две трубы:

1. входную, для засасывания воды из сточной ямы;
2. выходную, через которую жидкость выводится за ее пределы.

При работе необходимо следить, чтобы в двигатель не попала вода, что может привести к поломке аппарата. Поэтому перекачка стоков должна выполняться быстрее, чем может подниматься их уровень в котловане.

Основное преимущество поверхностных дренажных устройств – их мобильность. Устройство легко можно перенести в любое место, а пи необходимости ремонта его можно выполнить легко и быстро.

Погружные насосы. Такие модели чаще всего используются для очищения глубоких емкостей и при масштабных затоплениях, для устранения лишней воды. В этом случае агрегаты опускаются в емкость или котлован, откуда нужно выкачать жидкость, и засасывание воды идет через отверстия, расположенные в их днище, а не через входные шланги для дренажных насосов. Сетчатые фильтры аппаратов защищают его от попадания в импеллер насоса камней и остальных крупных частиц.

Применение поплавка или пластикового пузыря позволяет, при определенном объеме стоков, автоматически включать погружной насос. Для предупреждения возможного замыкания, при погружении устройства в жидкость, изготовители предусмотрели качественную электроизоляцию. Неоспоримыми преимуществами дренажного насосного оборудования для жидкости являются:

• Универсальность.
• Длительный срок эксплуатации.
• Нет необходимости обязательного регулярного прохождения технического обслуживания.

При необходимости откачать или перекачать сильно загрязненную жидкость, лучше предпочитать канализационные или фекальные насосы. Они имеют специальный режущий или рубящий инструмент и могут перекачивать и перерабатывать жидкость, в которой имеются крупные бытовые отходы.

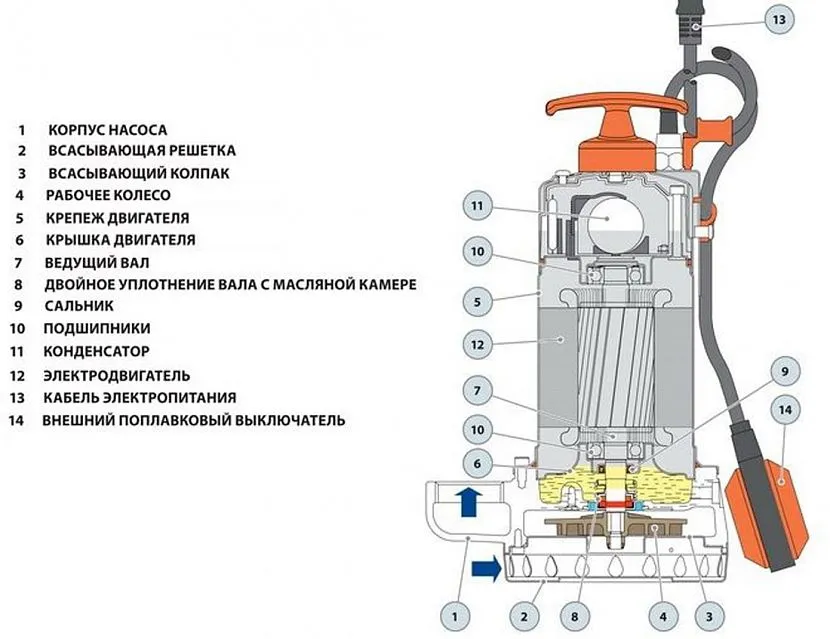

Устройство и принцип работы дренажных насосов

Основными элементами дренажного насоса являются:

• Двигатель. Если цена насоса небольшая двигатель расположен во внутреннем корпусе, изготовленном из пластика.
• Конденсаторный двигатель, имеющий термозащитный выключатель, который предотвращает перегрузку, имеют более дорогие модернизированные агрегаты. Здесь:

1. корпуса выполнены из высокопрочного полипропилена, с армированием стекловолокном; возможно изготовление корпуса насоса из нержавеющей стали или пластика, а для корпуса двигателя и вала берется нержавейка;
2. рабочий вал изготовлен из нержавеющей стали.

• Корпус внутренний.
• Корпус наружный.
• Вал.
• Рабочее колесо или крыльчатка, находятся на валу в наружном корпусе насоса. От конфигурации колеса зависит, какой величины частицы грязи могут пропустить насосы.

При работе насоса, водой заполняется пространство между корпусами, образуя «рубашку» охлаждения, что защищает агрегат от перегрева.

Для автоматического отключения и включения в работу, насосы оснащаются поплавковыми выключателями, которые контролируют уровень воды в резервуаре, обеспечивают защиту устройства от «сухого хода» и от затопления, следят за своевременным включением насоса.

Качественную, и с длительным сроком службы насоса, работу можно получить, если содержание волокнистых включений будет минимальным, а размер твердых частиц не превышает 5 мм. Чем меньше глубины монтажа, тем лучше.

В каких случаях применяют насос с поплавком

Есть множество различных ситуаций, в которых без специального оборудования не обойтись. Например, при прорыве водопроводной или канализационной трубы может произойти затопление подвальных или цокольных помещений. Для удаления воды из них и применяют дренажные насосы. Кроме этого техника такого уровня предназначена для использования при:

• Большом скоплении воды при весеннем паводке;
• Поднятии уровня грунтового водоносного слоя;
• Выполнении чистки бассейна или других резервуаров.

Но не только для удаления лишней жидкости подходят такие насосы. Они оптимальный вариант для полива и орошения, а также могут применяться в качестве оборудования, снабжающего водой декоративные фонтаны.

Основные сферы применения дренажного насоса

Это оборудование достаточно распространено, поэтому его используют в разных бытовых сферах. Выделяют следующие направления, в которых использование насосов оправдано:

• выкачка воды из колодцев или водоемов. При погружении под воду дренажные насосы часто оснащают дополнительной автоматикой, которая регулирует работу оборудования, выключает его при достижении критических показателей;
• полив частного участка;
• откачка жидкости из затопленных помещений и другие сферы.

Для бытовых целей вы сможете подобрать бюджетные модели насосов, которые смогут помочь вам в решении проблемы, связанной с перекачиванием жидкости.

Для чего нужен поплавок

Поплавок – важный элемент этого агрегата, предназначенного для перекачивания воды. Он позволяет регулировать уровень жидкости в емкости и защищать прибор от поломок при работе на сухом ходу. Поплавковые выключатели помогают значительно уменьшить количество мусора, который проникает в систему, тем самым повышая период эксплуатации оборудования.

К основной задаче поплавков можно отнести:

• Регулирование работы основной помпы;
• Повышение ее результативности;
• Сигнализатор переливов;
• Датчик количества воды.

Сигнализатор количества жидкости требуется для исключения функционирования насосного оборудования на сухом ходу. Зачастую все это приводит к короткому замыканию. Монтирование поплавка может осуществляться самыми различными способами. Перед этим обязательно нужно убедиться в том, что ток, потребляемый насосом, может быть меньше максимально допустимого тока, указанного в инструкции.

Для проведения монтирования поплавка нужно изначально надеть грузило на кабель и определить его свободный ход. Затем зафиксировать грузило на кабеле при помощи защелки и закрепить кабель на наружной стороне емкости.

Дренажный насос – удобное и надежное приспособление, предназначенное для откачивания загрязненной воды из подвала, колодца, а также других емкостей.

Источник статьи: http://kanaliza.ru/nasosy/ispolzovanie-drenazhnogo-nasosa-s-poplavkovym-vykljuchatelem

Как выполнить монтаж устройства

Порядок монтажа поплавковых выключателей состоит в следующем:

Проверяется величина тока, потребляемая насосом. Он должен быть меньше максимально допустимого, который указывает инструкция по эксплуатации поплавка.

Самый простой и быстрый способ – выполнить монтаж в емкости.При этом используется поплавок с кабелем и специальный грузик, идущий в комплекте:

• Грузик надевается на кабель и опытным путем определяется размер свободного хода поплавка.
• Защелкой грузик фиксируется на кабеле.
• Сам кабель надежно крепится снаружи емкости.
• Поплавковый выключатель подключается к насосу.

При монтаже в емкости нескольких поплавковых выключателей, их крепить необходимо на специальную штангу. Ее роль обычно выполняет отрезок пластиковой трубы, помещенной и надежно зафиксированной в емкости. После этого на трубу крепятся поплавки.Для этого их:

• Выставляют.
• Регулируют.
• Разносят по длине штанги таким образом, чтобы они не могли мешать друг другу правильно выполнять предназначенные им функции.
• От поплавковых выключателей идущие кабели, фиксируются при помощи хомутов к штанге, как видно на фото.

Схема монтажа дренажного насоса с поплавком

• Количество поплавковых выключателей выбирается в зависимости от числа насосов или от количества защитных устройств, их типов и используемых пультов управления.
• Бывают случаи, когда для надежной работы этих устройств необходимо использовать несколько штанг.

Количество и где монтировать поплавковые выключатели определяется индивидуально по месту при монтаже или согласно проекта.

По какому принципу работает поплавковый выключатель

Несколько вариантов использования поплавковых выключателей. Система водоснабжения, когда выполняется наполнение и опорожнение бака резервуара.В этом случае:

• Насос для наполнения емкости, отключит поплавковый выключатель при всплытии, когда наполняемая емкость будет полная, и включит его при опускании на дно, если емкость будет пустой.
• Автоматическую станцию водоснабжения устройство включит, когда он будет на поверхности, емкость будет заполненная, а выключит станцию, при опускании на дно, в этом случае емкость будет пустой.
• Устройство даст команду закрыть клапан или задвижку с сервоприводом, при поднятии на поверхность, емкость наполнится и откроет клапан или щеколду при опускании на дно, емкость опустеет.
• Диспетчеру на пункт или оператору прибор даст команду, при поднятии на поверхность, емкость наполнена, и даст сигнал о недостатке воды, при опускании на дно, емкость станет пустой.

Канализационная система:

Устройство включит фекальный насос, если он будет плавать на поверхности, емкость заполненная, и выключит насос, при опускании на дно, емкость опустеет.

Два насоса можно подключить на один поплавок: один насос будет наполнять емкость, если поплавок расположен в нижнем положении, в это время второй насос не работает, а в верхнем положении устройства работает второй насос, выкачивающий емкость, а наполняющий емкость насос, в это время работать не будет.
Такая схема применения поплавкового выключателя мало эффективна, здесь возможны перебои с доставкой жидкости, на время при наполнении емкости. Как работает насос дренажный с поплавком хорошо показывает видео в этой статье.

Как установить?

Многие производители выпускают полную комплектацию, включающую септик и насос. После приобретения такого набора обязательно приедут специалисты для выполнения монтажа.

Но если септик был создан своими руками или приобретен без помпы, потребуется самостоятельная установка. Монтаж достаточно простой и не потребует специальных навыков или специфических знаний.

Последовательность следующая:

1. В первую очередь собирается автоматическая соединительная система. Для этого один конец муфты фиксируется ко дну резервуара, а другой подсоединяется к помпе.
2. Далее закрепляются направляющие трубы, путем их прокладки от муфты по стенке резервуара. Дополнительно они снабжаются задвижкой и обратным клапаном.
3. К системе подключается панель управления. Задается уровень срабатывания поплавкового выключателя, и подключается электропитание. Обязательно монтируется стабилизатор напряжения.
4. Спускают насос на дно резервуара при помощи торса или цепей по предварительно установленным направляющим. Стоит действовать аккуратно, а лучше попросить о помощи другого человека. Иначе не избежать неприятных последствий.
5. Производится пробный пуск системы. Если все хорошо, можно приступать к регулярной эксплуатации. В противном случае следует проверить все места креплений, электрическую сеть, само оборудование.

Насос дренажный JEMIX FSCP-550. Встроенный поплавок

Дренажный насос JEMIX  FSCP-550 используется для:

–  откачки грунтовых вод из подвальных помещений;
–  осушения небольших прудов и бассейнов;
–  забора воды для полива, из разных водоемов;
–  перекачивания пресной воды из колодцев.

Максимальный размер фракций в воде не должен превышать 5 мм.

Дренажный насос JEMIX  FSCP-550 имеет встроенный в корпус поплавковый выключатель который включает и отключает насос по уровню воды в автоматическом режиме, что предотвращает работу насоса без воды и повышает удобство использования.

Технические характеристики дренажного насоса JEMIX  FSCP-550:

• Мощность — 550 ВТ
• Максимальная производительность — 9,5 м³/час
• Максимальный подъем — 8 метров
• Подключение шланг/труба — 1, 1¼, 1½ дюйма
• Максимальная глубина погружения — 7 метров
• Размер фракций — 5 мм
• Включение при уровне воды 10 см
• Отключение при уровне воды 5 см
• Напряжение — 220в, 50 Гц
• Длина сетевого кабеля — 8 метров
• Макс. темп. воды +40°С
• Диаметр 20 см
• Высота без патрубка 30 см
• Объём упаковки — 0,012 м³
• Вес — 4,85 кг
• Гарантия — 12 месяцев*

* гарантия действует при соблюдении условий использования прописанных в инструкции по эксплуатации.

Комплектация дренажного насоса JEMIX  FSCP-550:

• Насос с поплавком в сборе
• Патрубок выходной
• Инструкция
• Упаковка

Устройство дренажного насоса JEMIX  FSCP-550

Насосы JEMIX состоят из корпуса, ручки для переноски, поплавкового выключателя, крыльчатки и электрического кабеля.
В верхней части корпуса находятся: асинхронный, однофазный электродвигатель, пусковой конденсатор, тепловое реле. Пусковой конденсатор, необходим для начала вращения ротора электродвигателя. Тепловое реле в случае перегрева отключает электродвигатель и после охлаждения, включает в автоматическом режиме.
После включения насоса, за счет движения крыльчатки, вода и примеси поступают в нижнюю часть насоса. Вода проходит сквозь отверстия в крышке и поступает в выходной патрубок. Поплавковый выключатель включает и отключает насос в автоматическом режиме при изменении уровня воды.

1. Выходной патрубок
2. Ручка для переноски
3. Кнопка режимов работы
4. Камера поплавкового выключателя
5. Модель и тех. данные
6. Корпус насоса
7. Всасывающая часть насоса
8. Серийный номер

Установка дренажного насоса JEMIX  FSCP-550

Насосы JEMIX необходимо устанавливать на максимально ровный участок дна или подвешивать за ручку. Насос включается и отключается автоматически с помощью поплавкового выключателя.

1. Привяжите к ручке насоса стальной или капроновый трос.
2. Наденьте шланг или напорный рукав на выходной патрубок насоса и закрепите его хомутом,
   также можно с помощью переходника (не комплектуется) присоединить напорную пластиковую или металлическую трубу.
3. Скрепите стяжками или изолентой трос, электрический кабель и напорный шланг.
4. Отрегулируйте длину кабеля поплавка с помощью фиксатора на ручке насоса.
5. Опустите насос в колодец, приямок, канаву, пруд, или другой водоем и закрепите трос.
6. Насос готов к работе.

Запуск дренажного насоса JEMIX  FSCP-550

1. Проверьте, достаточен ли уровень воды в колодце или водоеме. Если есть вероятность опорожнения, не оставляйте насос без надзора.
2. Установленный и подготовленный к работе насос с помощью вилки электропитания подключите к источнику электрического тока (розетка должна быть обязательно заземлена и подключена через УЗО с током срабатывания 30 мА).
3. Проверьте поступает ли вода от насоса.
4. Исключите попадание воды на вилку электропитания.
5. Убедитесь что насос работает нормально. В случаях: изменения шума, появления постороннего запаха, дыма, стука, выключите насос и обратитесь в сертифицированный сервисный центр.
6. В случае перегрева электродвигателя насоса, сработает тепловая защита, насос выключится.В этом случае отключите насос от источника электрического тока. Выясните и устраните причину перегрева электродвигателя или обратитесь в сертифицированный сервисный центр.
7. Во время эксплуатации насос не требует дополнительного обслуживания.
