Элементы дренажного насоса
Конструктивными элементами простого дренажного насоса, который способен перекачивать воду с примесями до 12 мм, считаются:
- Двигатель в насосе. Это рабочий механизм дренажного насоса, определяющий мощность агрегата. От параметров электродвигателя зависит количество перекачиваемой жидкости за единицу времени. Для запуска электродвигателя потребуется подключение к системе электросети.
- Крыльчатка в насосе. Отвечает за транспортировку жидкости. При вращении крыльчатки создается центробежная сила.
- Поплавок в насосе. Отвечает за работу дренажного насоса. Поплавок определяет включение и выключение насоса. Если поплавок отсутствует, придется контролировать работу насоса самостоятельно.
- Фильтры в насосе. Предотвращают попадание примесей и мусора в систему. Через фильтры могут пройти только частицы определенного размера, предусмотренные особенностями насоса.
- Измельчители в насосе. Устанавливаются на насосах для работы с вязкими жидкостями высокой концентрации.
При выборе дренажного насоса нужно понимать состав воды в источнике. Если там будут примеси, они должны быть допустимого размера. В противном случае оборудование может выйти из строя. Определить работу и функциональность насоса можно по его техническим характеристикам.
Учитывается и температура воды, которую вы намерены перекачивать. Если вы планируете перекачивать такие жидкости, насос должен быть предназначен для работы в таких условиях.
Жидкости классифицируются на три вида. В описании насосов вы можете увидеть назначение – для чистых, жидкостей средней загрязненности, для грязных
Важно понимать, что под названиями предполагают максимально допустимые диаметры сторонних частиц. Так, чистая вода – это жидкость, в которой могут встречаться фракции до 5 мм
Насосы для чистой воды применяют для чистки бассейнов, дождевых резервуаров. Вода средней загрязненности предполагает примеси частиц до 25 мм. Грязная жидкость – это максимальные включения до 38 мм. Последний вариант применяется для откачки воды из затопленных помещений
Так, чистая вода – это жидкость, в которой могут встречаться фракции до 5 мм. Насосы для чистой воды применяют для чистки бассейнов, дождевых резервуаров. Вода средней загрязненности предполагает примеси частиц до 25 мм. Грязная жидкость – это максимальные включения до 38 мм. Последний вариант применяется для откачки воды из затопленных помещений.

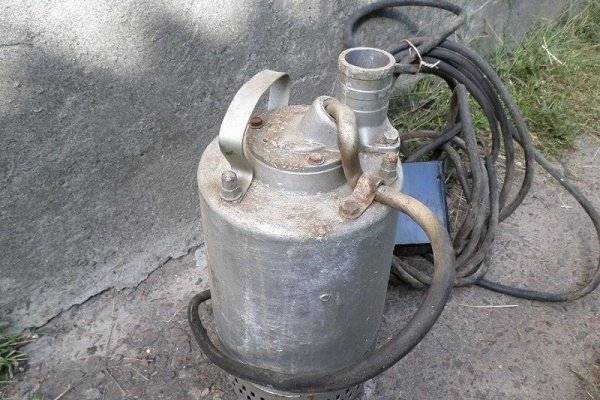

Общие сведения о насосах «Гном»
Насосы «Гном» для перекачки чистой и грязной воды очень часто используются дачниками и владельцами загородных домов. Это надёжные и долговечные электронасосы, не требующие сложного и дорогостоящего обслуживания.

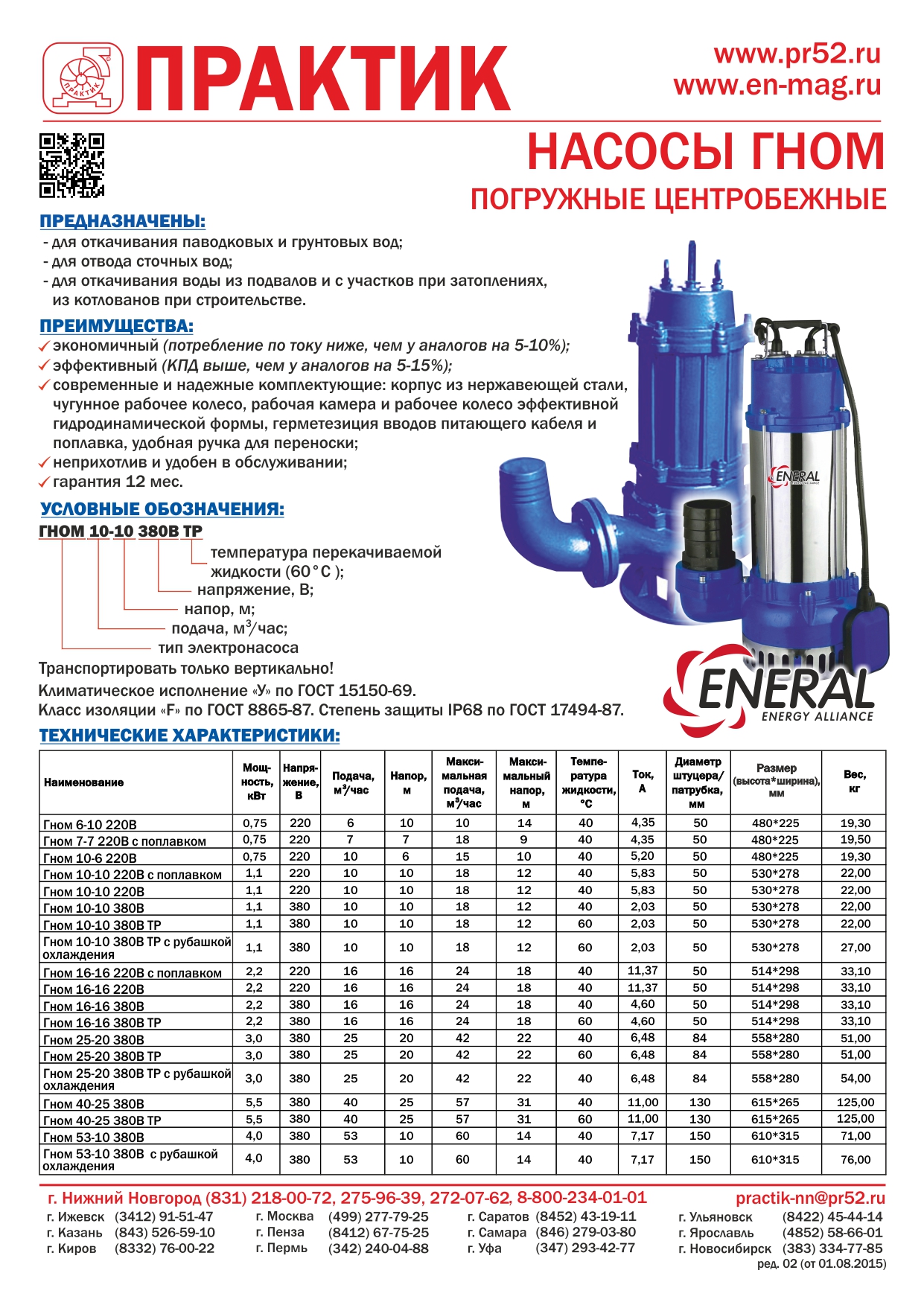

Под этой маркой выпускаются центробежные погружные насосы, обладающие различными техническими характеристиками:
- производительность от 7 до 200 м3/час;
- номинальный напор от 7 до 50 м;
- мощность электродвигателя от 0,6 до 21 кВт.
В быту наиболее часто используют модели «Мини Гном», «Гном 16-16Т», «Гном 10-10Т» и «Гном 20-25», поэтому далее будем вести речь именно об этих бытовых электронасосах. Эти модели отличаются небольшими размерами, а их масса составляет от 10 до 32 кг.
Большинство насосов «Гном» оснащены поплавковыми выключателями с устройствами, выполняющими функции датчика уровня воды — насос автоматически отключается при снижении уровня
Переносные центробежные насосы «Гном» имеют моноблочную конструкцию и используются для перекачки чистой и грязной воды, имеющей плотность до 1100 кг/м3 и содержащей твердые механические частицы размером до 5мм в количестве, не превышающим 10%. Максимальная плотность твёрдых частиц — 2500 кг/м3.
Насосы используются для подачи воды из открытых водоёмов, скважин, колодцев. Применяются для осушения котлованов и траншей, для полива с/х культур, откачки грунтовых вод из затопленных помещений. Температура перекачиваемой воды для обычных моделей — до 35º С, моделей «Т» — до 60º С.
Электродвигатель насоса «Гном» оснащён термопредохранителем, который отключает агрегат при возникновении перегрева, возобновить работу насоса можно только после его полного остывания
Центробежные погружные насосы «Гном» имеют несложную конструкцию и состоят из следующих основных частей:
- Электродвигатель, который включает в себя статор, подшипниковый щит и ротор.
- Насосный узел, с рабочим колесом, расположенным на валу ротора, с заборной сеткой и отводом.
- Система уплотнений для защиты от попадания воды.
- Корпус из металла, чугуна или пластика.
- Кабель для электропитания.
Охлаждение электродвигателя осуществляется за счёт внешней среды и масла, которое находится в специальной масляной камере электродвигателя. Масло также выполняет функцию смазывания трущихся деталей. Скорость вращения ротора и рабочего колеса составляет 3000 оборотов в минуту. При вращении образуется центробежная сила, которая выталкивает воду через напорный патрубок.
Вода поступает внутрь насоса через сетку-фильтр, которая задерживает крупные частицы. Затем вода по каналам перемещается в отвод, из которого поступает в отводный патрубок. Запуск электронасоса осуществляется пусковым аппаратом, который соединен со шнуром питания. Электронасосы «Гном» имеют конденсатор и автомат-выключатель, защищающий электромотор от перегрузки.
Насосы «Гном» относятся к погружному типу, поэтому их запуск производится только после полного погружения в воду. Исключение — электронасосы «Гном» с «охлаждающей рубашкой». Большинство электронасосов снабжены поплавковым выключателем, который крепится на рукоятке агрегата и обеспечивает минимальную высоту всасывания 15 см.
Электронасоса марки Гном выпускаются для откачки загрязненной воды из котлованов, подвалов, колодцев и т.д. В линейке оборудования следует подобрать вариант, предназначенный для транспортировки воды с конкретным содержанием включений
Распространенной причиной, по которой насос не включается, является повреждение кабеля. Целостность его изоляции следует проверять каждый раз перед погружение и после извлечения агрегата

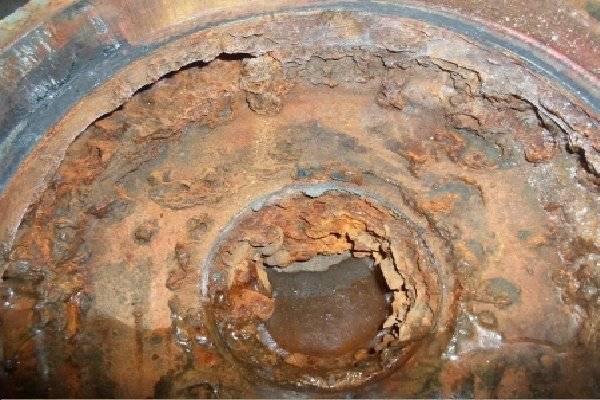

При перекачивании жидкости с минерализацией выше, чем допускается производителем машины, возможно попадание песка в крыльчатку и образование твердых наростов, из-за которых насосная часть перестает работать
Дважды в месяц и через каждые 200 часов работы отработанное масло, залитое в масляную камеру, следует менять. При обнаружении в нем воды агрегат надо сразу отнести в мастерскую
Если насос не качает или поставляет слишком мало воды, надо прочистить проточную часть. После работы в грязной среде агрегат надо запустить для прокачки чистой воды на некоторое время
Для автоматизации циклов включения и выключения перекачивающего жидкость агрегата желательно использовать блок автоматики, который заодно предотвращает перегрев насоса
За техническим состояние поплавкового выключателя, если им оснащен агрегат, необходимо регулярно следить. Если он не сработает, возникает вероятность перегорания мотора
Насосные агрегаты с логотипом Гном подбирают с запасом по объему перекачиваемой воды (первая цифра) и по высоте напора (вторая цифра). Запас должен быть около 10 %
Принцип работы
Чтобы насос для грязной воды работал нормально и исправно, доля твердых примесей в ней не должна превышать десяти процентов. Плюс есть еще и ограничения по температуре качаемой жидкости. Многие модели насосных устройств водоотведения рассчитаны лишь на 35–50 градусов. Это вариантов схем планировки участка 12 соток огромное количество. С дренажными помпами все сложнее, способов и мест использования конкретного насоса не так уж много.
Принцип работы
Если прибор спроектирован только на 35 градусов по Цельсию, то качать им более горячую воду нельзя. Долго он в таком режиме не проработает. Конструкция у дренажного насоса такова, что его охлаждение происходит за счет прокачиваемой при работе жидкости. Если грязная вода будет слишком горячей, то насосное оборудование перестанет охлаждаться. А дальше – неизбежный перегрев и поломка.
Конструктивно дренажный насос состоит из:
Герметичного корпуса (пластикового или металлического);
Электродвигателя;
Крыльчатки на рабочем валу;
Заборного патрубка;
Автоматического выключателя с поплавком.
Схема внешнего устройства
После включения насоса электродвигатель начинает вращать вал и имеющуюся на нем крыльчатку. В результате вокруг крутящихся лопастей разряжается воздух, что понижает давление в рабочей камере. Грязная вода просто втягивается внутрь этим разряжением и проталкивается дальше на выход.
Классификация насосов по типу конструкции
Многообразие насосного оборудования делят на две категории: поверхностные и погружные агрегаты.
Модели поверхностного исполнения
Поверхностные агрегаты предназначены для установки над резервуаром. Корпус устройств такого типа размещается на ровной поверхности в сухом месте. Откачка воды осуществляется через опущенный в резервуар рукав: ПВХ трубу или резиновый шланг.
Поверхностные насосы мобильны и просты в эксплуатации: их удобно переносить по участку, устанавливая в нужном месте временно или стационарно
Любая модель поверхностного исполнения имеет две трубы:
- входная – обеспечивает поступление сточной воды из заполненной емкости;
- выходная – отводит стоки за пределы опустошаемого сооружения.
Функционировать такие приборы могут в автоматическом режиме. Для реализации автоматической работы к тумблеру включения присоединен поплавковый механизм, реагирующий на уровень жидкости в резервуаре.
Его погружают в откачиваемую жидкость вместе со шлангом. При поднятии воды выше определенной пометки срабатывают датчики поплавка, распоряжающегося запуском насоса.
Главными достоинствами агрегатов погружного исполнения являются:
- простота установки и демонтажа;
- обслуживание устройства сводится лишь к своевременной чистке и смазке деталей.
Но такие агрегаты не пригодны для глубоких источников. Они рассчитаны на работу при высоте всасывания в пределах 8-12 м.
Для откачки аварийных протечек воды и осушения подвалов используются дренажные насосы, способные перекачивать воду с включениями не более 5 мм. Эта линейка насосов также оснащается поплавковыми выключателями, реагирующими на предельно допустимый уровень перекачиваемой воды. Корпус дренажного насоса стойко сопротивляется механическим воздействиям и химической агрессии. Забор перекачиваемой жидкости производится нижней чатью насоса, для ее транстпортировки к агрегату подключается водоподающая труба.
Погружные дренажные устройства
Приборы погружного исполнения действуют практически так же, как работают и поверхностные дренажные насосы. Но они больше предназначены для откачки воды из глубоких траншей или чистки колодцев.
Перекачка сточных вод осуществляется самим насосом без задействования шлангов и патрубков. Расположенный в днище насоса сетчатый фильтр защищает элементы агрегата от твердых пород грунта, песка и нерастворимых частиц.
Максимальная глубина погружения насосов у разных моделей обычно не превышает и 50 м. Но их нельзя задействовать при опустошении мелких резервуаров и водоемов, глубина которых не достигает 20 м. Для возможности работы погружных устройств в неглубоких траншеях, приходится применять дополнительное охлаждение двигателя водой.
Погружные агрегаты устанавливают на дно резервуара, а вода засасывается непосредственно через решетку, размещенную в нижней части корпуса
Глубина установки агрегата зависит от типа резервуара. Но существует простая закономерность: чем ниже расположен погружной насос, тем легче с ним будет работать.
Среди основных достоинств устройств погружного исполнения стоит выделить:
- высокая мощность и производительность в сравнении с поверхностными агрегатами;
- возможность осушения глубоких резервуаров в несколько десятков метров;
- тихий ход – погруженные в емкость агрегаты в процессе работы практически не производят шума.
Особенностью установок этого типа является то, что они работают автоматически. Оснащение устройства поплавковым механизмом или пластиковым пузырем обеспечивает бесперебойную работу помпы в автоматическом режиме. Он отключает двигатель насоса при достижении заданного уровня воды.
Наличие поплавкового выключателя особо актуально при необходимости откачивания жидкости из медленно заполняемых резервуаров
Материалом изготовления для узловых деталей в зависимости от предназначения и воспринимаемых нагрузок могут выступать:
- полимеры и конструкционные пластмассы;
- электротехнические, легированные и углеродистые сплавы и стали.
В дорогих моделях для герметизации электродвигателя прибора используются сальники, выполненные из керамических манжет, либо же с масляным замком.
Единственным недостатком погружных устройств является то, что для обслуживания и ремонта дренажного насоса, его приходится извлекать из резервуара на поверхность. Да и за счет герметичности корпуса их довольно проблематично обслуживать и ремонтировать.
Особенности дренажного погружного насоса Гном
Принцип работы
Дренажный погружной Насос Гном выполнен в виде моноблока, включающего в себя насосную часть и электродвигатель. В состав насосной части входит корпус насоса, рабочее колесо, гайка с шайбой и стопорное кольцо закрепляющие рабочее колесо на валу трёхфазного асинхронного или однофазного асинхронного конденсаторного двигателя.
Для исключения попадания в рабочую часть агрегата крупных включений предусмотрен фильтр грубой очистки, который при необходимости легко отделяется от корпуса.
В состав электродвигателя входят: статор, ротор, крышка и щит с запрессованными подшипниками. В процессе работы охлаждение двигателя происходит за счёт перекачиваемой жидкости. Ротор насоса вращается против часовой стрелки с частотой 3000 оборотов в минуту.
Шнур электропитания агрегата не имеет каких-либо разъёмов и подключается к выключателю, работающему автоматически. Заземляющий провод шнура подключён к крышке насоса с внутренней стороны.
Для запуска Гнома с однофазным электродвигателем на шнуре питание должно быть смонтировано пусковое устройство. В состав которого входят шнур с армированием для подключения к сети, пусковое устройство, снабжённое рабочим конденсатором и защита электрического двигателя от сетевых перегрузок в виде выключателя автомата.
Для герметичности подшипники, установленные щите и крышке, садятся на герметики и комплектуются резиновыми уплотнительными кольцами.
Пробка, расположенная в щите подшипника, служит для заливки в масляную камеру необходимого количества литола
ВНИМАНИЕ! Пробка, находящаяся в крышке, является технологической и служит для сборки во время изготовления электронасоса. В процессе эксплуатации откручивать её нет необходимости

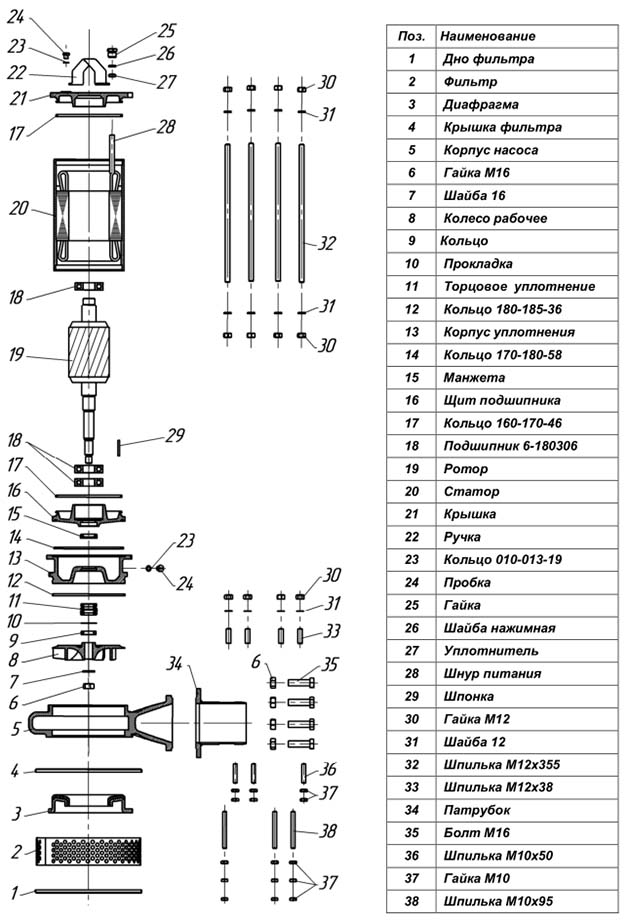

Конструкция погружного дренажного насоса Гном
В крышке и щите корпуса запрессованы уплотнительные манжеты, которые дополнительно защищают подшипниковые узлы и разделяют масляную камеру от рабочей проточной части электронасоса и выступающего конца вала ротора. Пространство между подшипниками заполняется маслом через пробку, расположенную в щите корпуса.
Погружные насосы Гном с однофазным электродвигателем могут быть снабжены поплавковым выключателем.
Детали корпуса и рабочих колёс в погружных электронасосах Гном выполнены из чугуна. Исключением являются модели 1Гном где корпус изготовлен из пластмассы высокой прочности.
Дренажные насосы комплектуются электрическими двигателями двух видов: однофазными на 220 В и трёхфазными на 380В.
Что такое и зачем нужен дренажник?
Это универсальная всасывающая помпа.Сфера использования большая. Из-за обильных дождей, таяния снега, поднятия грунтовых вод возникают нагрузки на ливневую канализацию и дренажную систему. В результате это может привести к затоплению подвала, погреба, цокольного этажа грязной жидкостью. Чтобы не нанести непоправимого вреда строению, необходимо быстро осушать те или иные помещения.
Дренажный насос грязевой также используется при обслуживании небольших искусственных водоемов. Например, необходимо спустить, набрать или просто почистить водоем.
Область применения:
- При очистке колодца.
- В сельском хозяйстве.
- На автомойках и тому подобное.

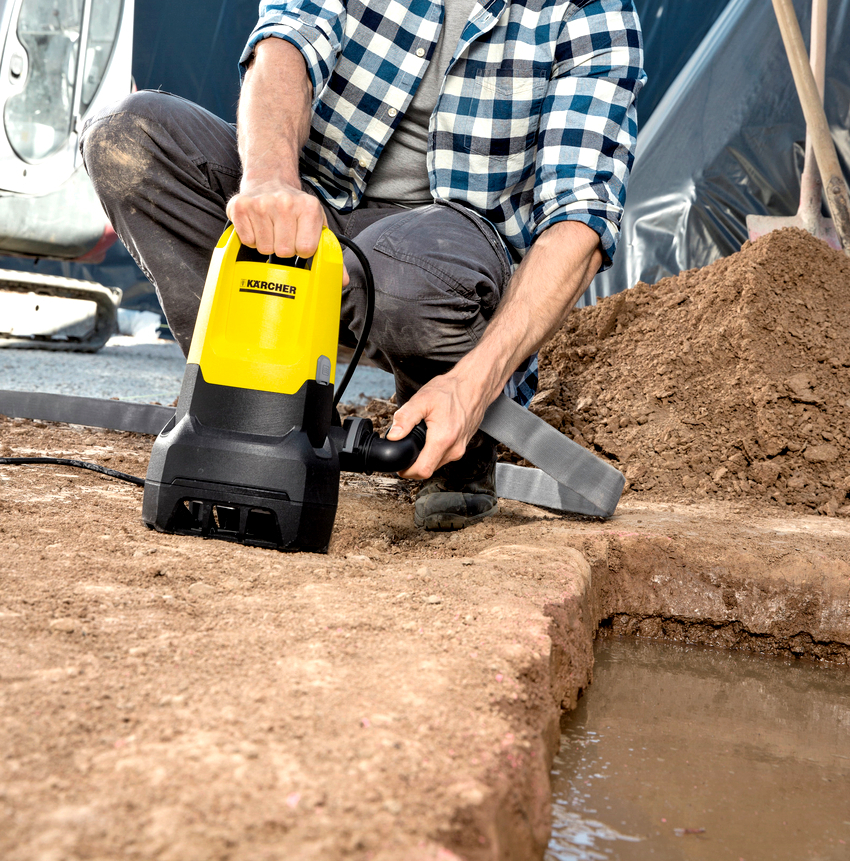

Дренажный погружной насос для грязной воды со встроенным поплавком
В хозяйстве большой востребованностью пользуется, согласно многочисленным отзывам, погружной насос для грязной воды. Агрегат предназначен для расположения непосредственно в толще воды. Он может быть полностью опущен в жидкость или частично выглядывать из нее. Забор воды из источника осуществляется непосредственно насосным агрегатом без задействования всасывающего трубопровода.
Всасывающие клапаны могут располагаться на верхней или нижней части корпуса агрегата. Первый вариант устройств более долговечный, поскольку такое расположение сводит к минимуму риск повреждения рабочей камеры в результате попадания крупных частиц. Второй вид устройств для надежности эксплуатации лучше размещать на специальной подставке. На днище агрегата находится сетчатый фильтр, который защищает внутренние элементы конструкции от воздействия крупных твердых частиц и мусора.

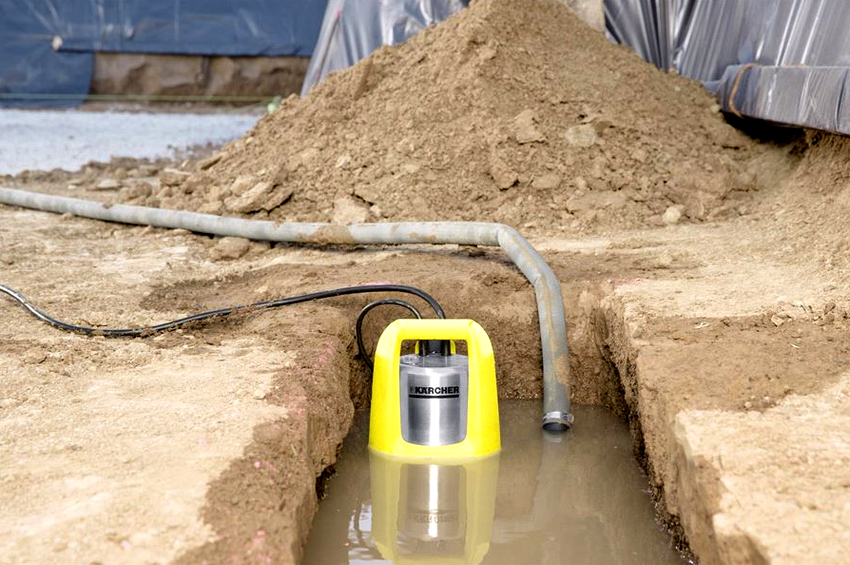

Погружной агрегат целесообразно использовать в случае необходимости откачать грязную воду со значительной глубины, достигающей 50 м. Для мелких резервуаров и водоемов глубиной менее 20 м такой насос применять не следует. Это связано с тем, что во время работы устройства происходит постоянное охлаждение двигателя благодаря тому, что насос погружен в воду длительный период.
Наличие встроенного поплавка позволяет использовать дренажный погружной насос для грязной воды в ограниченных пространствах
Глубина установки устройства определяется типом резервуара. Следует учитывать, что чем ниже опущен насос, тем эффективнее его работа.
Главными достоинствами дренажных погружных насосов являются высокая мощность и производительность агрегатов в сравнении с поверхностными аналогами, возможность забора воды и полного осушения глубоких колодцев и емкостей, устойчивость к температурным перепадам, к воздействию агрессивных веществ, которые могут присутствовать в грязной воде. Как отмечено в многочисленных отзывах, погружные насосы для грязной воды работают практически бесшумно, не создавая вибраций.
Главным недостатком погружного насоса считается необходимость его извлечения для выполнения обслуживания и ремонта. Организованная герметичность корпуса усложняет процесс выполнения планово-предупредительных работ.
Глубина установки насоса определяется типом резервуара, чем ниже он опущен, тем эффективнее его работа
Погружной насос для грязной воды: особенности эксплуатации агрегата
Погружные электропомпы для грязной воды работают постоянно в автоматическом режиме, что осуществляется благодаря наличию поплавкового механизма, который подключен к тумблеру электропитания. Он отключает электродвигатель в момент достижения минимального уровня воды в сооружении. Благодаря такому режиму работы насос может быть постоянно установлен в приямке или колодце. Он будет периодически включаться при заполнении резервуара.
Погружные насосы откачки воды должны изготавливаться из коррозионно-стойких материалов, способных выдерживать значительные механические воздействия и повреждения. Узловые элементы могут быть выполнены из полимеров, конструкционной пластмассы, легированной, углеродистой стали, электротехнического сплава, что определяется назначением и характером воспринимаемых нагрузок.
Статья по теме:
В дорогостоящих насосных агрегатах погружного типа для герметизации электродвигателя применяются сальники, которые изготавливаются из керамических манжет, или же для соединения используется масляный замок.
Погружные насосы для откачки грязной воды должны изготавливаться из материалов, которые способны выдерживать значительные механические воздействия
Устройство и принцип действия дренажника
Помпы для откачки делятся по принципу действия:
- Вибрационный.
- Вихревой.
- Центробежный.
Вибрационный
Принцип его действия основывается на возникновении электромагнитного поля. Оно создается установленными катушками. Как только имеющаяся резиновая диафрагма изгибается, образуется низкое давление, что приводит к засасыванию воды. Однако из-за скачков напряжения в электросети могут образовываться сбои в работе.
Вихревой
Процесс работы осуществляется под воздействием вихревого колеса. Оно представляет собой диск из металла с лопастями. При всасывании вода закручивается в спираль, которая напоминает вихрь. Данный тип устройства обеспечивает высокую производительность.
Центробежный
Внутри корпуса образуется центробежная сила, под воздействием которой вода приводится в движение. При вращении лопастей она всасывается и прижимается к стенкам, а после выталкивается наружу. Центробежный агрегат способен работать с жидкостью высокой температуры.
Конструкция дренажного насоса
Дренажному насосу можно доверить следующие виды работ:
- удаление воды из заболоченной местности;
- устранение результатов затопления цокольных этажей и подвалов;
- циркуляцию воды в водоёмах;
- полив огорода, газонов и дачного участка;
- удаление жидкости из колодцев, канализации и резервуаров.
Конструкция дренажного насоса для грязной воды
Основные элементы дренажных насосов:
- Корпус.
- Электрический двигатель.
- Насос с всасывающим узлом.
- Рабочий диск (крыльчатка, фильтр).
- Дренажное отверстие для захвата жидкости.
Элементы конструкции дренажного насоса
Конструктивно насос состоит из двух базовых систем: мотора и узла для всасывания воды. Оба они располагаются в изолированном корпусе. К валу ротора крепится крыльчатка, которая и осуществляет перекачку жидкости.
Насосы от разных производителей: их достоинства и недостатки
Чаще всего на рынке можно встретить продукцию Одинцовского насосного завода и МНЗ №1. К неоспоримым достоинствам первой группы относят:
- Возможность выбора устройств двух основных модификаций: без рубашки охлаждения или с нею.
- Высокое качество сборки, гарантирующее надежность и исключающее брак.
- Продуманная конструкция.
Главными недостатками, по отзывам покупателей, можно считать высокую стоимость установок, слишком дорогой ремонт и недешевые запасные части для них. Кроме того вследствие неофициальной политики завода-производителя бесплатный гарантийный ремонт практически невозможен. Стоит отметить, что моделей этого изготовителя, предназначенных для бытовых нужд очень мало.
Все, кто пользовался приборами Одинцовского завода, подчеркивают, что это отличные качественные установки, которые следует приобретать тем, кто хочет получить высокую надежность, правда, за приличные деньги.
Всем, кто решится на покупку такого насоса, стоит обратить внимание на модели с охлаждающей рубашкой. Она позволяет устройству работать в полупогруженном состоянии и существенно продляет срок его эксплуатации
Насосы из Одинцова могут выпускаться с охлаждающей рубашкой или без нее
Продукцию завода МНЗ №1 отличает:
- Самая низкая стоимость в сравнении с другими производителями.
- Невысокая стоимость ремонта и запасных частей.
- Возможность откачки сильнозагрязненных вод, таких, как стоки от автомоек, жидкостей с содержанием цемента и т.п.
- Небольшой вес устройства.
Однако покупатели отмечают, что в процессе эксплуатации проявляется ряд существенных недостатков:
- Низкое качество сборки.
- Высокая чувствительность к отклонениям стандарта напряжения в сети, вплоть до выхода из строя электродвигателя и пускового конденсатора.
- Хрупкость пластмассовых деталей: нижнего фильтрующего кожуха и рукоятки для переноски.
- Неудачная конструкция масляной камеры, из-за чего при некачественной сборке возможно протекание масла из камеры в отводящий патрубок установки.
- Сборка на стяжных шпильках иногда приводит к перекосу подшипникового щита или верхней крышки, что может спровоцировать заклинивание ротора электродвигателя.
Насос может работать только в полностью погруженном состоянии, иначе возможен сильный перегрев и выход из строя двигателя.
Самые недорогие из насосов гном — устройства, выпускаемые МНЗ №1
По отзывам водяной насос гном, произведенный на МНЗ №1, отлично справляется со своими функциями в ходе достаточно редких аварийных работ. Кроме того его приобретают для функционирования в тяжелых условиях, когда ради выполнения задачи можно пренебречь сохранностью относительно недорогого механизма. Эти установки отличаются ремонтопригодностью, а дешевизна их запасных частей, исключая двигатель, позволяет им конкурировать с более надежными, но гораздо более дорогими устройствами других заводов.
Менее часто на прилавках встречаются насосы производства «Ливгидромаш» и «Полесьеэлектромаш». Это надежные и качественные модели. Однако их стоимость так же достаточно высока, кроме того при необходимости ремонта могут возникнуть сложности из-за малого количества сервисных центров на территории России. Устройства чаще всего отправляют непосредственно на завод.
Ливненские гномы — качественные и надежные установки
Разнообразие моделей насосов гном позволяет легко подобрать оптимальную. Устройства зарекомендовали себя как почти незаменимый вариант, позволяющий быстро и качественно решить проблему по откачке достаточно большого объема жидкости с самыми разными загрязнениями.
