Дроссель для люминесцентных ламп: схема подключения люминесцентной лампы с дросселем

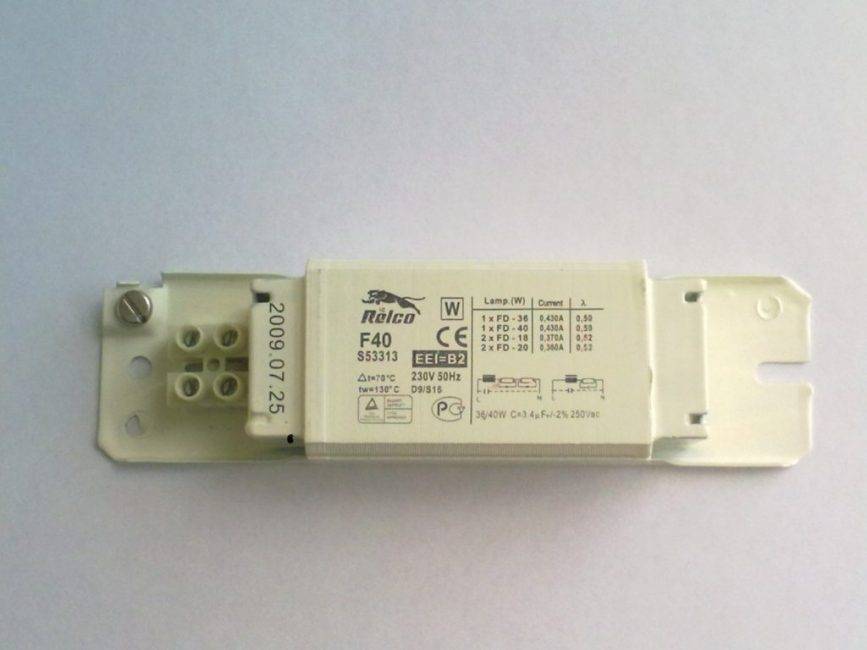

Правила выбора дросселя

Для правильного выбора пусковой индуктивности, требуется выполнить визуальный осмотр корпуса устройства, на котором указываются показатели мощности нагрузки, определяемые сечением обмоточных проводов.

Для устройства с высокими показателями мощности, очень характерными являются большие размеры и достаточно высокая стоимость.

С целью запуска собирается схема, представленная стартером, лампой и корректирующим конденсатором.

Стартер подключается в параллельном положении источнику света. Присоединение элемента осуществляется на верхнюю или нижнюю пару выводов, которые располагаются с двух сторон ламповой колбы. К оставшемуся проводу подключается дроссель. Клемма на сетевом источнике питания соединяется с катушечной клеммой, а вторая клемма используется для подачи напряжения.

При выборе важно обратить внимание на маркировку группы, которая может быть представлена буквами «В», «С» или «D», и позволяет подобрать дроссельное устройство, оптимальное по показателям поглощения мощности

Как подключить лампу

Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.

Подключение с использованием электромагнитного балласта

Распространен метод подключения с использованием стартера и ЭмПРА. Питание в сети запускает стартер, который замыкает биметаллические электроды.

Ограничение тока в схеме осуществляется за счет внутреннего дроссельного сопротивления. Рабочий ток можно увеличить практически в три раза. Стремительный нагрев электродов и появление процесса самоиндукции вызывают зажигание.

Подключение при помощи ЭмПРА.

Сравнивая метод с другими схемами подключения ламп дневного света, можно сформулировать недостатки:

  • значительный расход электроэнергии;
  • длительный запуск, который может занимать 3 с;
  • схема не способна функционировать в условиях пониженных температур;
  • нежелательное стробоскопическое мигание, негативно влияющее на зрение;
  • дроссельные пластинки по мере износа могут издавать гудение.

Две трубки и два дросселя

В данном случае реализуется последовательное подключение нагрузок с подачей фазы на вход сопротивления.

Выход через фазу соединяется с контактом осветительного прибора. Второй контакт направляется на нужный вход стартера.

Схема с двумя трубками и двумя дросселями.

От стартера контакт идет к лампе, а свободный полюс – к нулю схемы. Так же подключается второй светильник. Подсоединяется дроссель, после чего монтируется колба.

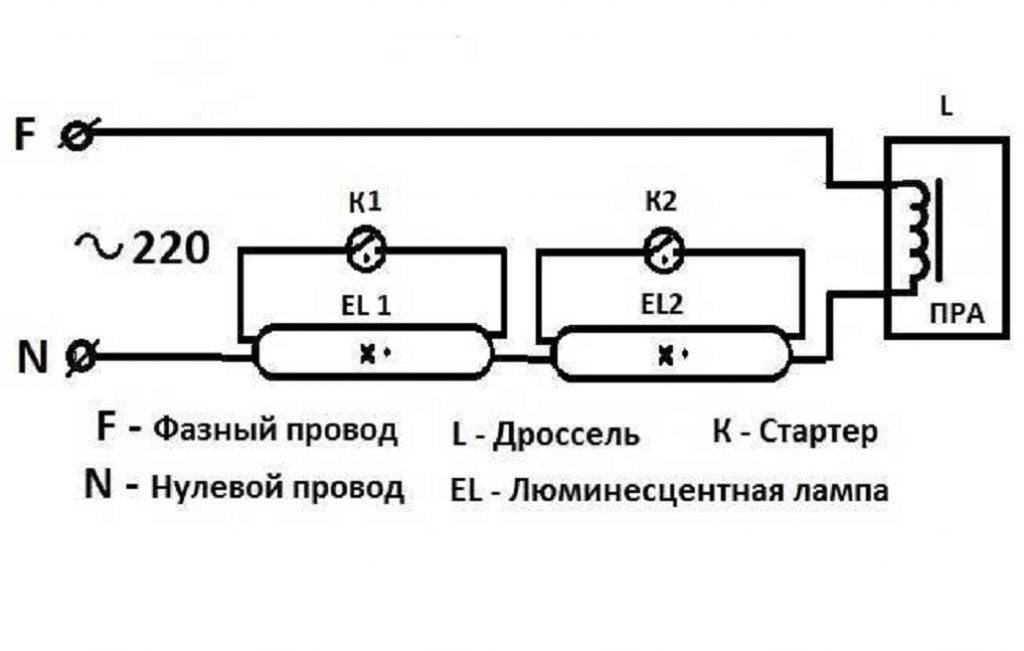

Схема подключения двух ламп от одного дросселя

Для подсоединения двух осветительных приборов от одного стабилизатора потребуется два стартера. Схема экономная, поскольку дроссель это наиболее дорогой компонент системы. Схема показана на рисунке ниже.

Схема подключения двух светильников от одного дросселя.

Электронный балласт

Электронный балласт представляет собой современный аналог традиционного электромагнитного стабилизатора. Он значительно улучшает пуск схемы и делает использование осветительного прибора более комфортным.

Поступающий на нагрузку ток выпрямляется через диодный мост. При этом напряжение сглаживается, а конденсаторы гарантируют стабильную подачу электроэнергии.

Подключение с помощью электронного балласта.

Обмотки трансформатора в данном случае включаются противофазно, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газовой среды, который порождает необходимое свечение.

Сразу после розжига сопротивление и подаваемое на нагрузку напряжение падают. Запуск при помощи схемы обычно занимает не более секунды. Причем можно легко использовать источники освещения без стартера.

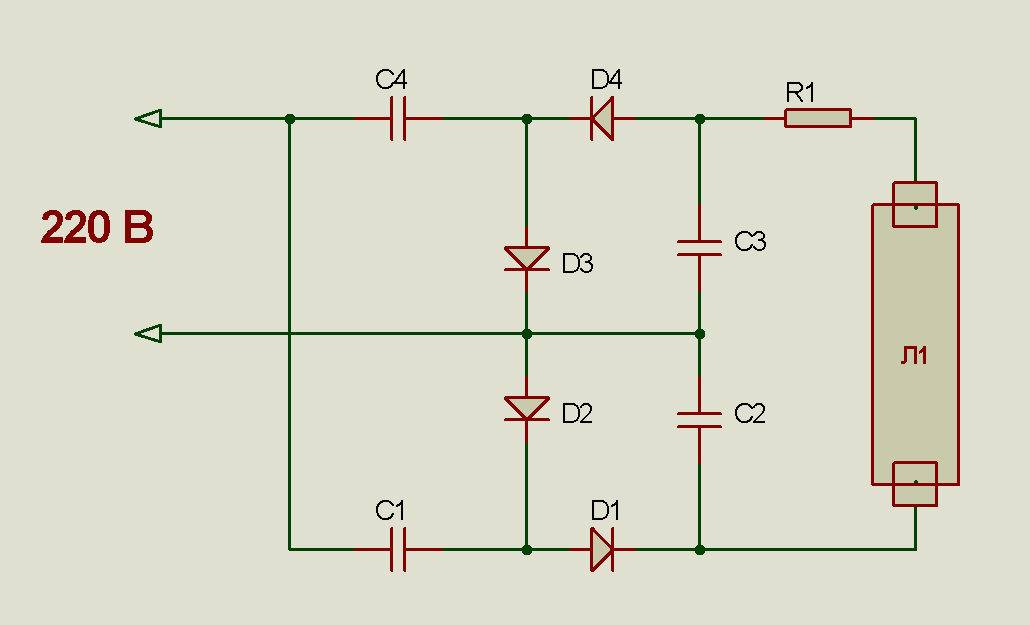

Использование умножителей напряжения

Использование умножителей напряжения.

Метод помогает использовать люминесцентную лампу без электромагнитной балансировки. В ряде случаев он наиболее эффективен и продлевает срок службы аппарата. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.

Схема выпрямления дает значительное ускорение и возможность увеличить напряжение в два раза. Для  его стабилизации используются конденсаторы.

Важно помнить, что люминесцентные лампочки не предназначены для работы с постоянным током. С течением времени ртуть скапливается в определенном участке, что снижает яркость

Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу. Можно установить переключатель, чтобы не разбирать прибор.

Подключение без стартера

Схема подключения без стартера.

Стартер увеличивает время разогрева прибора. Однако он недолговечен, поэтому пользователи задумываются о подключении освещения без него через вторичные трансформаторные обмотки.

Что такое дроссель и для чего он нужен.

Люминесцентные лампы, которые являются представителями типа газоразрядных лам, невозможно зажечь как обычные лампы накаливания, просто подключив к ним напряжение питающей сети. Просто не произойдет ничего. Чтобы выполнить зажигание такой лампы необходима специальная схема или электронный пускорегулирующий аппарат.

В случае применения простейшей схемы для запуска тлеющего разряда в колбе газоразрядной лампы потребуется стартер и дроссель. Со стартером все понятно. Он требуется только для запуска, после чего он отключается. В работе всегда участвует дроссель. Его задача ограничивать ток, протекающий через лампы. Может показаться, что достаточно резистора. Он и меньшие размеры имеет. Теоретически, в цепи на переменном токе можно ограничивать ток резистором, конденсатором, катушкой индуктивности. Но в отличие от резистора, она обладает реактивным сопротивлением. И это делает его наиболее уместным вариантом, для его использования в качестве балластного элемента. В схеме он подключается последовательно с лампой.

Благодаря реактивному сопротивлению и выполняется защита от лавинообразного нарастания тока.

Основные функции

Классическая схема включения люминесцентных ламп


Возможно вам понравится одна из вариаций рассмотренной схемы. Использование электронного ПРА позволяет избавиться от большинства из перечисленных выше недостатков. Наиболее дорогостоящий элемент схемы — дросселя.

Соответственно это может привести к несчастным случаям. Также можно с легкостью обыгрывать стандартные схемы подключения и избавляться от компонентов, которые неисправны. При включении более мощных трубок емкость конденсаторов стоит увеличить. Однако подчеркнём, что такие схемы позволяют некоторое время запускать даже ЛДС со сгоревшими нитями электродов.

Это аналогичный осветительный прибор, только сильно видоизмененный. По ней сразу понятно, сколько ламп к нему подключается. В данном случае используется не сетевая частота 50 Гц , а высокие частоты 20 — 60 кГц. Лампа работает.
СПОСОБ ПОДКЛЮЧЕНИЯ ЛАМПЫ ДНЕВНОГО СВЕТА БЕЗ ДРОССЕЛЯ

Развитие технологии

Технология также совершенствовалась. Сейчас выпускаются металлогалоидные лампы. В них добавлены соединения йода и других металлов для улучшения видимого излучения и цвета.

Были создана новая разновидность — ДРВ. Это гибрид классической лампы накаливания и ДРЛ. В них добавлена нить из вольфрама. Она играет роль ограничивающего резистора и источника излучения одновременно. Резистор, как правило, угольный. Здесь – из тугоплавкого вольфрама. Такое конструкторское решение позволило отказаться от использования дросселя. Эту лампу подключают как обычную лампу накаливания – дополнительной пускорегулирующей аппаратуры она не требует.

Для чего нужен стартер и дроссель в схемах включения люминесцентных ламп

Основными элементами схемы включения люминесцентной лампы с электромагнитным ПРА являются дроссель и стартер. Стартер это миниатюрная неоновая лампа, один или оба электрода которой выполнены из биметалла. При возникновении тлеющего разряда внутри стартера биметаллический электрод нагревается и, затем изгибаясь, накоротко смыкается со вторым электродом.

После подачи напряжения на схему ток через люминесцентную лампу не течет, так как газовый промежуток внутри лампы это изолятор, и для пробоя его нужно напряжение, превышающее напряжение питающей сети. Поэтому загорается только лампочка стартера, напряжение зажигания которой ниже сетевого. Ток величиной 20 — 50 мА течет по дросселю, электродам люминесцентной лампы, неоновой лампе стартера.

Стартер состоит стеклянного баллона, наполненного инертным газом. В баллон впаяны металлический неподвижный и биметаллический электроды, имеющие выводы, проходящие через цоколи. Баллон заключен в металлический или пластмассовый корпус с отверстием в верхней части.

Схема устройства стартера тлеющего разряда: 1 — выводы, 2 — металлический подвижный электрод, 3 — стеклянный баллон, 4 — биметаллический электрод, 6 — цоколь

Стартеры для включения люминесцентных ламп в сеть выпускаются на напряжение 110 и 220 В.

Под воздействием тока электроды стартера разогреваются и замыкаются. После замыкания по цепи течет ток, превышающий в 1,5 раза номинальный ток лампы. Величина этого тока ограничена в основном сопротивлением дросселя, так как электроды стартера замкнуты, а электроды ламп имеют незначительное сопротивление.

Элементы схемы с дросселем и стартером: 1 — зажимы сетевого напряжения; 2 — дроссель; 3, 5 — катоды лампы, 4 — трубка, 6, 7 — электроды стартера, 8 — стартер.

За 1 — 2 с электроды лампы разогреваются до 800 — 900 °С, вследствие этого увеличивается электронная эмиссия и облегчается пробой газового промежутка. Электроды стартера остывают, так как разряда в нем нет.

При остывании стартера электроды возвращаются в исходное состояние и разрывают цепь. В момент разрыва цепи стартером возникает э. д. с. самоиндукции в дросселе, величина которой пропорциональна индуктивности дросселя и скорости изменения тока в момент разрыва цепи. Образовавшееся за счет э. д. с. самоиндукции повышенное напряжение (700 — 1000 В) импульсом прикладывается к лампе, подготовленной к зажиганию (электроды разогреты). Происходит пробой, и лампа начинает светиться.

К стартеру, который включен параллельно лампе, прикладывается приблизительно половина напряжения сети. Этой величины недостаточно для пробоя неоновой лампочки, поэтому она больше не зажигается. Весь период зажигания длится меньше 10 с.

Рассмотрение процесса зажигания лампы позволяет уточнить назначение основных элементов схемы.

Стартер выполняет две важные функции:

1) замыкает накоротко цепь для того, чтобы повышенным током разогреть электроды лампы и облегчить зажигание,

2) разрывает после разогрева электродов лампы электрическую цепь и тем самым вызывает импульс повышенного напряжения, обеспечивающего пробой газового промежутка.

Дроссель выполняет три функции:

1) ограничивает ток при замыкании электродов стартера,

2) генерирует импульс напряжения для пробоя лампы за счет э. д. с. самоиндукции в момент размыкания электродов стартера,

3) стабилизирует горение дугового разряда после зажигания.

Схема импульсного зажигания люминесцентной лампы в работе:

Виды ламп ДРЛ

Этот тип осветителей классифицируется по давлению паров внутри горелки:

  • Низкого давления — РЛНД, не более 100 Па.
  • Высокого давления — РЛВД, около 100 кПа.
  • Сверхвысокого давления — РЛСВД, около 1МПа.

У ДРЛ есть несколько разновидностей:

  • ДPИ – Дуговая Ртутная с излучающими добавками. Разница только в примененных материалах и наполнении газом.
  • ДРИЗ – ДРИ с добавлением зеркального слоя.
  • ДРШ – Дуговая Ртутная Шаровая.
  • ДРT – Дуговая Ртутная трубчатая.
  • ПРК – Прямая Ртутно-Кварцевая.

Западная маркировка отличается от российской. Этот тип маркируется как QE (если следовать ILCOS – общепринятой международной маркировке), по дальнейшей части можно узнать производителя:

HSB\HSL – Sylvania,

HPL – Philips,

HRL – Radium,

MBF – GE,

HQL – Osram.

Устройство и принцип работы

схема работы

Для понимания устройства данного приспособления, этот элемент схемы включения ламп дневного света можно описать следующим образом:

  1. По своей сути представляет индукционную катушку, которая может быть спиральной, винтовой или комбинированной формы.
  2. При изготовлении используются различные изолированные проводниковые материалы.
  3. Сама катушка убрана в специальную металлическую оболочку.
  4. Форма катушки обретается путем наматывания медного провода на сердечник, который чаще всего изготавливается из электротехнической разновидности стали.
  5. Сам сердечник, являющийся основанием дросселя, собирается из пластин, которые набираются таким образом, чтобы иметь форму параллелепипеда.

Если описывать принцип действия дросселя, то его функционирование происходит следующим образом:

  1. После начала подачи электрического тока в цепь, включается стартер, который начинает постепенно подогревать электроды.
  2. Благодаря этому процессу увеличиваются объемы подаваемого на прибор электрического тока и пластины из биметалла, входящие в конструкцию стартера, также начинают нагреваться.
  3. По достижению определенной степени нагрева электродов происходит размыкание контакта, и электрический ток начинает поступать непосредственно на дроссель.
  4. Данный элемент некоторое время находится в пассивном состоянии, постепенно накапливая напряжение.
  5. Когда дроссель достаточно заряжен, то инертный газ, находящийся в колбе, входящей в состав стартера, пробивается. Это способствует загоранию источника света.

Иными словами, оба элемента оказывают комбинированное воздействие на весь процесс: стартер способствует подключению электродов к активной работе, а дроссель в последующем поддерживает их в таком состоянии.

Особенности люминесцентных светильников

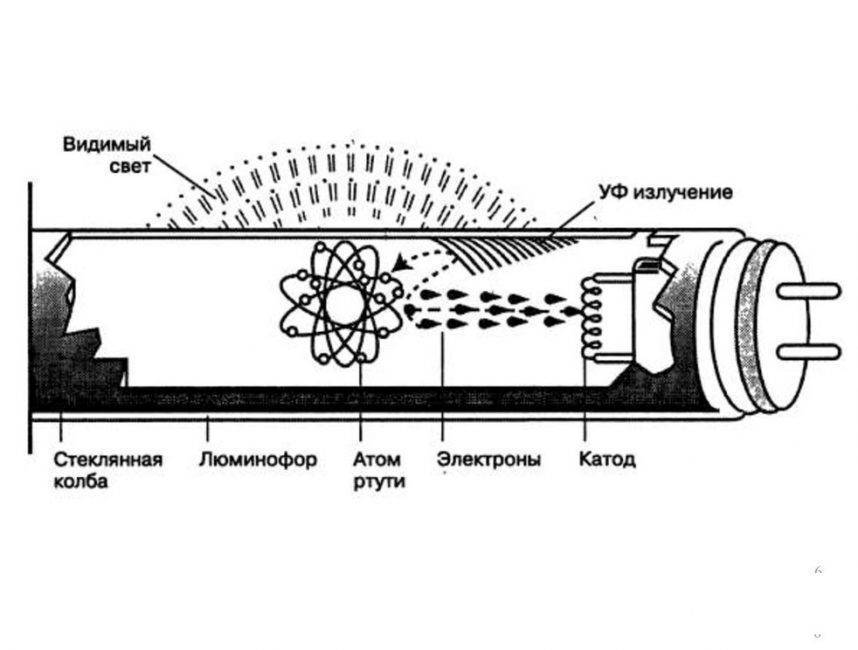

Устройство люминесцентной лампы

Чтобы понять, каким образом осуществляется подключение люминесцентных ламп, требуется понять принцип их работы. Внешне они выглядят как стеклянные цилиндры, воздух в которых полностью заменен инертным газом, находящимся под небольшим давлением. Здесь же находится небольшое количество паров ртути, способных ускорять ионизацию – движение электронов.

С двух сторон цилиндра расположены электроды. Между ними находится вольфрамовая спираль, покрытая оксидами веществ, способных при пропускании тока и нагреве легко перемещаться на довольно большие расстояния, создавая ультрафиолетовое излучение (УФ).

Электромагнитный ПРА

Но, так как этот вид излучения невидим, его преобразуют с помощью люминофора (особого состава на основе галофосфата кальция, которым покрыты стенки цилиндра), способного поглощать УФ, взамен выделяя видимые лучи света. Именно от вида люминофора зависит цвет освещения.

После включения устройства и перехода в рабочее состояние сила тока в нем может возрастать за счет падения сопротивления газов. Если не ограничить этот процесс, оно может быстро сгореть.

Для снижения силы тока используют дроссели (ограничители) – винтоспиральные катушки индуктивности, дающие дополнительную нагрузку и способные сдвигать фазу переменного тока и поддерживать желаемую мощность на весь период включения. Ограничительные устройства имеют и иное название: балласты или ПРА (пускорегулирующие аппараты).

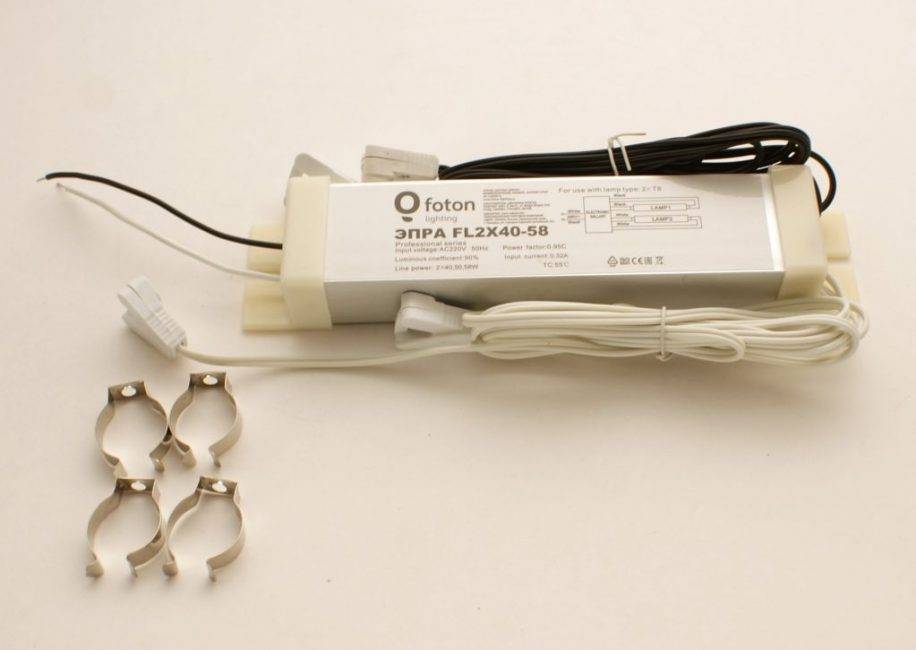

Электронный пускорегулирующий аппарат

Более совершенными видами балласта являются электронные механизмы (ЭПРА), принцип работы которых будет описан в следующей главе. Для запуска разряда используется пусковое устройство, называемоестартером.

Электромагнитный дроссель или ЭПРА следует подбирать в зависимости от количества ламп и их мощности. Подсоединять предназначенное для двух ламп устройство к одной запрещено. Во избежание выхода прибора из строя подключать ЭПРА без нагрузки, то есть лампы, также не следует.

Ландшафтный дизайн вашего участка своими руками – (130+ Фото идей & Видео) +Отзывы

Принцип работы люминесцентного светильника

Особенность работы люминесцентных светильников заключается в том, что их нельзя напрямую подключать в сеть питания. Сопротивление между электродами в холодном состоянии большое, и величина тока, протекающего между ними, недостаточна для возникновения разряда. Для зажигания требуется импульс высокого напряжения.

Лампа с зажженным разрядом характеризуется низким сопротивлением, которое имеет реактивную характеристику. Для компенсации реактивной составляющей и ограничения протекающего тока последовательно с люминесцентным источником света включается дроссель (балласт).

Многим непонятно, для чего нужен стартер в люминесцентных лампах. Дроссель, включенный в цепь питания совместно со стартером, формирует импульс высокого напряжения для запуска разряда между электродами. Так получается потому, что при размыкании контактов стартера на выводах дросселя формируется импульс ЭДС самоиндукции величиной до 1кВ.

Watch this video on YouTube

Для чего нужен дроссель

Использование дросселя для люминесцентных ламп (балласта) в цепях питания необходимо по двум причинам:

  • формирование напряжения запуска;
  • ограничение тока через электроды.

Принцип работы дросселя основан на реактивном сопротивлении катушки индуктивности, которой является дроссель. Индуктивное сопротивление вносит сдвиг фаз между напряжением и током, равный 90º.

Из того, что ограничивающей ток величиной, является индуктивное сопротивление, следует, что дроссели, предназначенные для ламп одной мощности, нельзя использовать для подключения более или менее мощных устройств.

В некоторых пределах возможны допуски. Так, ранее отечественная промышленность выпускала люминесцентные светильники с мощностью 40 Вт. Дроссель 36W для люминесцентных ламп современного производства можно без опасений использовать в цепях питания устаревших светильников и наоборот.

Отличия дросселя от ЭПРА

Дроссельная схема включения люминесцентных источников освещения отличается простотой и высокой надежностью. Исключение составляет регулярная замена стартеров, поскольку в их состав входит группа размыкающих контактов для формирования импульсов запуска.

В то же время схема имеет существенные недостатки, которые заставили искать новые решения включения ламп:

  • длительное время запуска, которое увеличивается по мере износа лампы или снижения напряжения питания;
  • большие искажения формы напряжения питающей сети (cosф<0.5);
  • мерцание свечения с удвоенной частотой питающей сети из-за малой инерционности светимости газового разряда;
  • большие массо-габаритные характеристики;
  • низкочастотный гул из-за вибрации пластин магнитной системы дросселя;
  • низкая надежность запуска при отрицательных температурах.

Проверка дросселя ламп дневного света затрудняется тем, что приборы для определения короткозамкнутых витков распространены мало, а при помощи стандартных приборов можно только констатировать факт наличия или отсутствия обрыва.

Для устранения указанных недостатков разработаны схемы электронной пуско-регулирующей аппаратуры (ЭПРА). Работа электронных схем основана на другом принципе формирования высокого напряжения запуска и поддержания горения.

Watch this video on YouTube

Высоковольтный импульс генерируется электронными компонентами, а для поддержки разряда используется высокочастотное напряжение (25-100 кГц). Работа ЭПРА может осуществляться в двух режимах:

  • с предварительным подогревом электродов;
  • с холодным запуском.

В первом режиме на электроды подается низкое напряжения в течение 0.5-1 секунды для первоначального нагрева. По истечении времени подается высоковольтный импульс, из-за которого происходит зажигание разряда между электродами. Данный режим технически реализуется сложнее, но увеличивает срок службы ламп.

Режим холодного запуска отличается тем, что напряжение запуска подается на непрогретые электроды, вызывая быстрое включение. Такой способ запуска не рекомендован для частого использования, поскольку сильно сокращает срок работы, но его можно использовать даже с лампами с неисправными электродами (с перегоревшими нитями накала).

Схемы с электронным дросселем имеют такие преимущества:

полное отсутствие мерцания;
широкий температурный диапазон использования;
малые искажения формы напряжения сети;
отсутствие акустических шумов;
увеличение срока службы источников освещения;
малые габариты и вес, возможность миниатюрного исполнения;
возможность диммирования — изменения яркости путем управления скважности импульсов питания электродов.

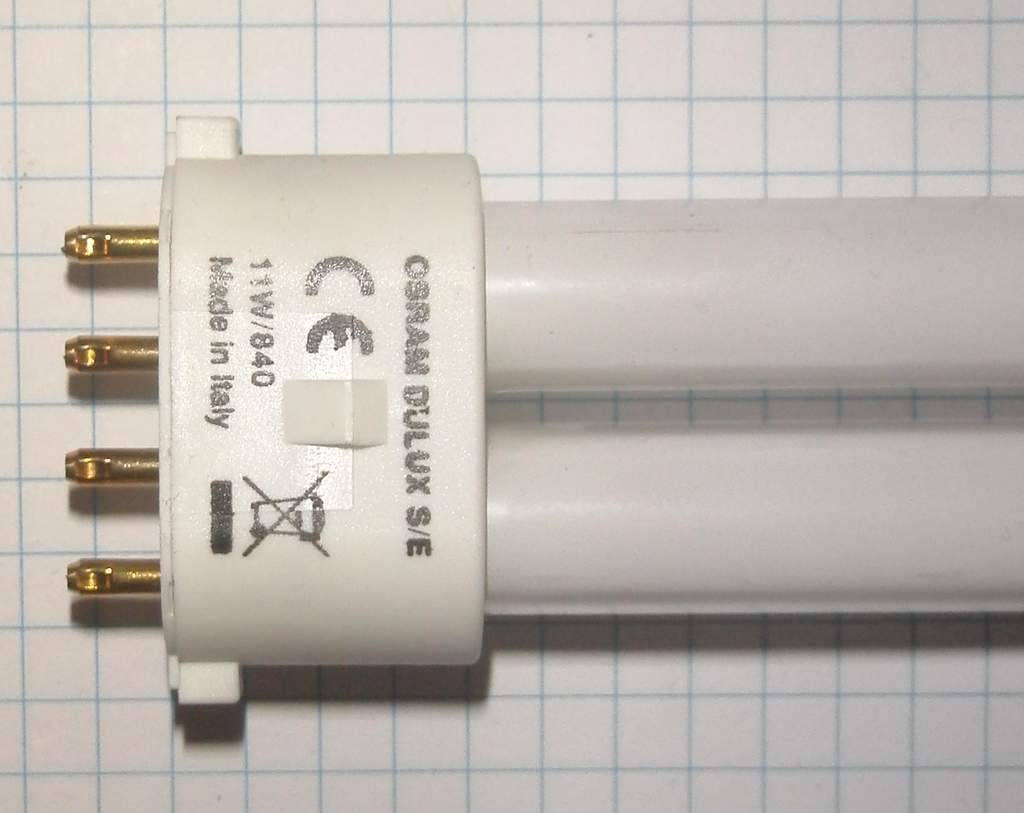

Устройство люминесцентной лампы

На двух торцах люминесцентной лампы рис.2 расположены вваренные стеклянные ножки, на каждой ножке смонтированы электроды 5, электроды выведены к цоколю 2 и соединены с контактными штырьками, на самих электродах по обеим торцам лампы закреплена вольфрамовая спираль.

На внутреннюю поверхность лампы нанесен тонкий слой люминофора 4, колба лампы 1 после откачки воздуха заполняется аргоном с небольшим количеством ртути 3.

Для чего нужен дроссель в люминесцентной лампе

Дроссель в схеме люминесцентного светильника служит для броска напряжения. Рассмотрим отдельную электрическую схему рис.3, которая не относится к схеме люминесцентного светильника.

Для данной схемы, при размыкании ключа, лампочка на короткое мгновение загорится ярче и затем погаснет. Явление это связано с возникновением ЭДС самоиндукции катушки правило Ленца. Чтобы увеличить свойства проявления самоиндукции, катушку наматывают на сердечник — для увеличения электромагнитного потока.

Схематическое изображение рисунка 4 дает нам полное представление об устройстве дросселя для отдельных типов светильников с люминесцентными лампами.

Магнитопровод сердечник дросселя собирается из пластин электротехнической стали, две обмотки в дросселе — между собой соединены последовательно.

Принцип работы стартера люминесцентной лампы

Стартер в электрической схеме выполняет работу быстродействующего ключа, то-есть им создается замыкание и размыкание электрической цепи.

стартеры для люминесцентного свтильника

При включении стартера замыкании ключа происходит разогрев катодов, а при размыкании цепи создается импульс напряжения, необходимый для зажигания лампы. Стартер в разобранном виде представляет из себя так называемую лампу тлеющего разряда с биметаллическими электродами.

Принцип работы люминесцентного светильника

По двум предоставленным схемам люминесцентных светильников рис.5 можно понять, — в каком соединении состоят каждые отдельные элементы.

Все элементы двух светильников состоят в последовательном соединении, — кроме конденсаторов. Когда мы включаем люминесцентный светильник, происходит прогревание биметаллической пластинки стартера. Пластинка при прогревании изгибается и стартер замыкается, тлеющий разряд при замыкании пластинок гаснет и пластинки начинают остывать, при остывании — пластинки размыкаются. Когда пластинки размыкаются в парах ртути происходит дуговой разряд и лампа зажигается.

В настоящее время имеются более усовершенствованные люминесцентные светильники — с электронным балластом, принцип работы которых тот-же самый что и у люминесцентных светильников, которые были рассмотрены в этой теме.

Предоставленные для Вас записи вносятся мною в сайт из личных конспектов, почерк в которых очень плохой, часть информации берется из собственных знаний. Фотоснимки и электрические схемы подбираются для темы — из интернета. Чтобы предоставить свои записи с личными фотоснимками при выполнении каких-либо работ, нужно наверное иметь личного фотографа или непосредственно обращаться с просьбой к кому-либо, а обращаться с такой просьбой просто не хочется.

На этом пока все друзья. Следите за рубрикой.

04.03.2015 в 16:41

Всегда помогу Борис полезной информацией по части электротехники как Вам так и Вашим друзьям, и знакомым. Виктор.

26.02.2015 в 08:58

Здравствуйте, Виктор! Спасибо за эл.ликбез,помогает! У меня такой случай: погас сначала один потолочный светильник встроенный в систему Армстронг, потом другой. Обратился за помощью к специалисту и получил ответ: светильники надо выбросить и заменить на новые целиком, т.к. сейчас идут светильники без стартеров и т. д. Я заменил светильники и задумался, что этот путь очень дорогой, новый светильник стоит 1400рублей. Если можно, скажите пожалуйста как проверить начинку светильника? дроссели, стартеры, конденсатор. Светильник 4-х ламповый, с 4-мя стартерами, двумя дросселями, одним конденсатором, другими словами как найти неисправный прибор? Прибор-тестор у меня есть. И ещё, в каком магазине можно купить в Тюмени составные части начинки? Заранее благодарю Вас. Спасибо. Борис. 26.02.15.

04.03.2015 в 16:35

Здравствуйте Борис. По люминесцентным светильникам я составлю дополнительную отдельную тему и отвечу на интересующие Ваши вопросы. Следите за рубрикой Борис, я просто стал редко заходить на свой сайт и Ваше письмо прочитал 4 марта, постараюсь ответить на вопросы в полном объеме.

17.03.2015 в 12:57

Устройство

Конструкция люминесцентной лампы состоит из:

  • прозрачной вытянутой трубки;
  • двух цоколей с двумя электродами;
  • стартер, начинающий работать от розжига;
  • электромагнитный дроссель;
  • конденсатор от сети.

Колба лампочки производится из кварцевого стекла. В начале работы на производстве из колбы выкачивают воздух и создают вакуумную среду, а потом она наполняется смесью инертного газа с добавлением ртути. Последняя должна быть в газообразном состоянии, потому что внутри высокое давление.

Превращение в световой луч

Поверхность колбы изнутри покрывается фосфоресцирующим веществом, оно перерабатывает энергию ультрафиолетового света в видимый человеческому глазу луч.

К концам электродов лампочки подсоединяется переменное напряжение сети. Нити из вольфрама покрываются тяжелым металлом, который во время работы испускает электроны. В основном используются цезий, барий, талий. Дроссель похож на катушку, у которой высокая величина магнитной проницаемости.

Электрод

Наружной частью электрод спаивается с цоколем. Из сосуда начинают обильное откачивание всего воздуха с помощью штенгеля, который находится в одной из ножек c электродами. Далее начинается наполнение вакуумной среды инертными газами c добавками ртути.

На определенные виды электродов обязательно напыляют активирующее вещество, например оксид бария, талия или кальция.

Стандартный цоколь

Атом ртути

В люминесцентную лампу добавляют немного ртути, которая превращается в пар во время розжига разряда, и некоторую часть аргона, которая помогает повышению срока эксплуатации изделия и улучшению условий для оживления атомов ртути.

При включении устройства к сети подается электрический разряд, оживляющий работу паров ртути. Тонкая пленка люминофора активизируется под воздействием света паров ртути.

Стеклянная трубка

Трубка из стекла может иметь различный диаметр. Сила светового потока может быть разной, это зависит от мощности люминесцентной лампы. Для ее правильной работы необходим стартер дроссельного вида.

Внимание! Температура в трубке не должна быть свыше 55 градусов. Поэтому данную лампу нельзя применять в промышленных горячих цехах

Классическая электросхема

Люминофор

Самой главной частью люминесцентного устройства будет слой люминофора. КПД люминофоров— соотношение величины излучаемых квантов к величине, поглощённых по большей степени, зависит от качества сырья, используемого при производстве люминофора.

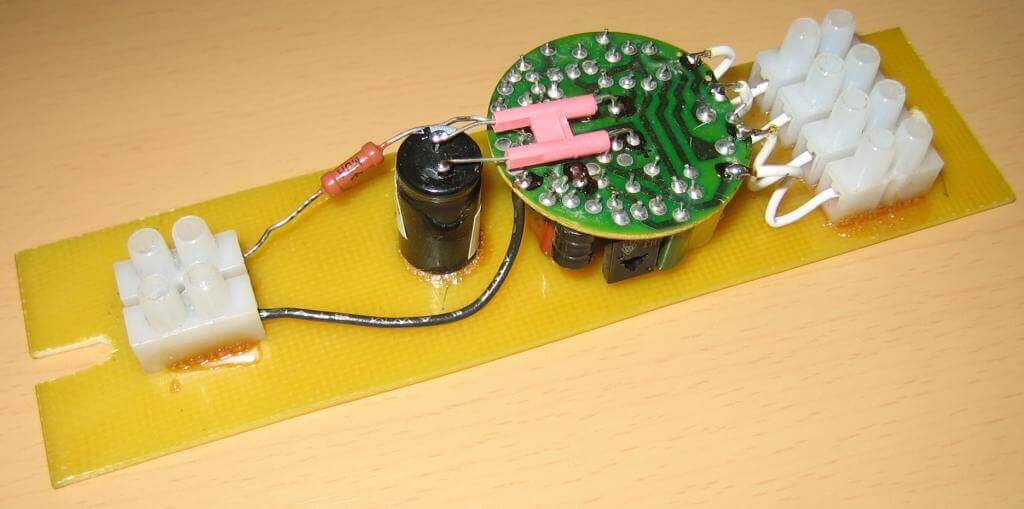

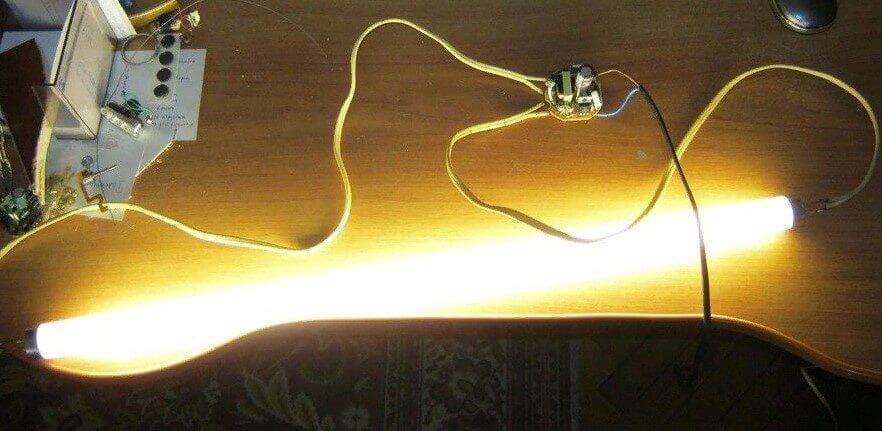

Питание от 220В без дросселя и стартера

Дело в том, что стартеры периодически выходят из строя, а дроссели перегорают. Всё это стоит не дешево, поэтому есть несколько схем для подключения светильника без этих элементов. Одну из них вы видите на рисунке ниже.

Диоды можно выбирать любые с обратным напряжением не менее 1000В и током не меньше чем потребляет светильник (от 0,5 А). Конденсаторы выбирайте с таким же напряжением в 1000В и ёмкостью 1-2 мкФ

Обратите внимание, что в этой схеме включения выводы лампы замкнуты между собой. Это значит, что спирали в процессе зажигания не участвуют и можно использовать схему для розжига ламп, где они перегорели

Такую схему можно использовать для освещения подсобных помещений и коридоров. В гараже можно применять, если в нём вы не работаете на станках. Светоотдача может быть ниже, чем при классическом подключении, а световой поток будет мерцать, хоть это и не всегда заметно для человеческого глаза. Но такое освещение может вызвать стробоскопический эффект — когда вращающиеся части могут казаться неподвижными. Соответственно это может привести к несчастным случаям.

Примечание: во время экспериментов учтите, что запуск люминесцентных источников света в холодное время года всегда осложнен.

На видео ниже наглядно показано, как запустить люминесцентную лампу, используя диоды и конденсаторы:

Есть еще одна схема подключения люминесцентной лампы без стартера и дросселя. В качестве балласта при этом используется лампочка накаливания.

Лампу накаливания использовать на 40-60 Вт, как показано на фото:

Альтернативой описанным способам является использование платы от энергосберегающих ламп. Фактически это тот же ЭПРА, что используется с трубчатыми аналогами, но в миниатюрном формате.

На видео ниже наглядно показано, как подключить люминесцентную лампу через плату энергосберегающей лампы:

Схема подключения люминесцентных ламп

  1. Схема подключения люминесцентных ламп
  2. Видео подключения люминесцентных ламп

Наиболее распространённым источником освещения, применяемым в офисных, производственных и общественных зданиях, являются люминесцентные светильники. В последнее время, в связи с экономией энергоресурсов, их, также, начали часто применять и в домашнем быту.

Стандартные светильники, кроме своих достоинств, таких как малое энергопотребление, простота монтажа, низкая стоимость, имеют и ряд конструктивных недостатков. Часть из них выплывает из достоинств: применяя дешёвые, устаревшие, схемы и материалы, производитель уменьшает стоимость светильника, при этом заранее ухудшает потребительские качества.

Подключение одной или двух люминесцентных ламп заводского производства, можно изучить, разобрав обычный светильник. Обычная стандартная, широко применяющаяся схема подключения люминесцентных ламп, включает в себя стартер, дроссель, соединительные провода, конденсатор, и сами лампы. В данном случае, используется так называемая электромагнитная управляющая система.

Улучшить самостоятельно степень освещённости, убрать надоедливое гудение и моргание вполне реально. Для этого, необходимо заменить устаревшую систему управления на современную электронную — (ЭПРА).

Для начала, нужно демонтировать светильник, вынуть из него всю начинку. Приобретя новый электронный блок, исходя из параметров вашего светильника, можно будет выполнить подключение люминесцентных ламп без дросселя и стартера. Для такой работы, вам понадобятся отвёртки с разными жалами, кусачки для зачистки проводов, шуруповёрт для крепления блоков управления, изолента, отвёртка-тестер.

Подключение ЭПРА для люминесцентных ламп легко выполнить, имея минимальные познания в электрических схемах, и навыки работы с электропроводкой. Фактически, в светильнике останется сам блок, комплект проводов и лампы дневного света.

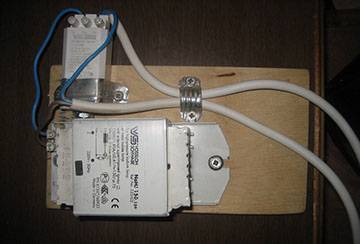

Перед началом работ, нужно выбрать в корпусе светильника достаточное место для установки электронного блока управления, руководствуясь удобством подключения к клеммам, находящимся на его корпусе. Крепим блок к корпусу при помощи саморезов обычным шуруповёртом. Соединяем аппаратуру управления с лампой и клеммой подключения.

Схема подключения 2-х люминесцентных ламп аналогична, просто они подключаются последовательно, и, исходя из этого, мощность электронного блока должна быть в два раза больше мощности ламп. Тот же принцип, при подключении трёх и более ламп, в одном корпусе.

Совет

После сборки всей конструкции, нужно убедиться в правильности подключения всех проводников, после чего можно устанавливать светильник на место. Проверив тестером отсутствие напряжения в сети, подключаем светильник к электропроводке, соединяя провода через специальный клеммник.

Последний аккорд, это включение напряжения для удостоверения правильности работы светильника.

Если схема, к примеру, подключения двух люминесцентных ламп, была выполнена правильно, то сам процесс работы будет разительно отличатся от первоначального.

Во-первых, лампы зажгутся моментально, без так называемого разогрева, во-вторых исчезнет низкочастотное гудение, свет перестанет пульсировать, заметно для человеческого глаза, а общая светимость увеличится.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Выводы.

Хоть схема и имеет полувековую историю, она до сих пор остается актуальной. ПРА необходим для работы люминесцентной лампы. Все компоненты производятся и стоят недорого. К достоинствам этой схемы можно отнести ее простоту и доступность компонентов. Обычно дроссель является самым долгоживущим компонентом схемы.

Из минусов отмечено, что при использовании классической схемы при включении освещения несколько секунд наблюдается мерцание. Это плохо отражается на сроке полезной эксплуатации самого источника света. Т.е. Лампа проработает меньше в такое схеме, чем при использовании электронного пускателя.

В плане экономической целесообразности, при частом включении и выключении света использовать такую элементную базу не выгодно, проще приобрести электронный пускатель, хоть его покупка и обойдется дороже, но это будут одномоментные затраты.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
