Дровяной камин своими руками

Изготовление каркаса из фальшкамина

Каркас неотъемлемая часть при возведении каминной конструкции. Здесь нам потребуется создать фальшкамин своими руками т.е. крепкую основу (об этом более подробно в отдельной статье). Для тех кто собирается в будущем вместо живого огня использовать электрический очаг следует сделать разводку электричества, чтобы скрыть все провода, к которым будет подключен электроприбор. Если вдруг планируете использовать имитацию огня (свечи, биокамин), то электропитание не понадобится.

Монтаж камина можно разделить на этапы возведения каркаса, обшивки его ГКЛ и декорирования готового портала. Пошаговая инструкция для монтажа конструкции из ГКЛ такова:

1. По намеченным на стене линиям нужно закрепить профили для формирования задней стены искусственной топки. Крепление производят на дюбели, обеспечивая прочность и устойчивость всей конструкции. При установке профилей нужно тщательно проверить горизонтальность и вертикальность каждого элемента.
2. Отдельно собрать раму такого же размера для передней стенки портала. Ориентируясь на размеры в чертеже, установить 2 отрезка профиля на боковых сторонах зева топки. Прикрутить к ним детали, ограничивающие проем сверху и снизу. Если хочется сделать арочный свод очага, то верхний профиль следует прикреплять в высшей точке дуги. При желании можно надсечь боковины этого отрезка и изогнуть его по нужному радиусу.
3. Прикрепить полученную раму с проемом топки к заднику конструкции. Для этого отрезать части профиля, длиной равные запроектированной величине выступа портала над плоскостью стены. При небольших размерах и прямоугольной форме камина будет достаточно 4 деталей для крепления во внешних углах портала.
4. Еще 2 таких же детали нужно закрепить на уровне пода топки. Для придания поду прочности нужно прикрутить к ним 1-2 отрезка, длиной равных ширине портала. Крепление производится на саморезы. Это особенно актуально, если планируется установка электрокамина, укладка поленьев для имитации пламени.
5. Каркас для дымохода выполняется в такой же последовательности, но его передняя стенка не имеет отверстий, поэтому рама может быть простой прямоугольной формы, трапециевидной, с наклоном в сторону стены и пр. Если дымоход должен быть высоким, то обязательна установка поперечин с шагом около 50 см.
6. По намеченным на полу линиям произвести монтаж подиума, если это требуется выбранной конструкцией.

В результате получится металлический каркас как на фото вверху. При монтаже каркасных профилей нужно постоянно следить за вертикальностью и горизонтальностью элементов конструкции. Ровные углы можно сделать, используя строительный угольник или школьный транспортир. Для каминной полки лучше всего использовать толстую доску или лист пенопласта.

Обшивка каркаса ГКЛ

Для этой части монтажа потребуется нарезать листовой материал на детали, соответствующие боковинам, верхней панели, поду и фасадной части портала. Если для обшивки используются обрезки ГКЛ, то некоторые части придется делать из отдельных кусков. В этом случае на местах стыков частей нужно установить дополнительные профили. Кромки выкроек из ГКЛ должны сойтись на середине вспомогательного элемента. Крепление деталей следует производить на саморезы с утапливаемой (потайной) головкой (фото ниже).

Для удачного выполнения криволинейных элементов фальшкаминов (арка, подиум, дымоход) потребуется просекатель. Зубчатым валиком нужно сделать отверстия в бумажном покрытии на одной стороне детали из ГКЛ. Сильно увлажнить деталь, чтобы вода проникла в слой гипса, но не намочила другую прослойку картона. Подождать 12-30 минут и попытаться согнуть заготовку. Размокший гипс обычно хорошо гнется.

Согнуть заготовку по нужному радиусу на заранее подготовленном шаблоне и закрепить на нем. В качестве шаблона можно использовать любой предмет с подходящей округлой поверхностью. При необходимости оправку придется сделать самому: из фанеры или другого материала.

Размеры всех составных частей камина определяются из расчетов

Размеры камина, высота и сечение дымохода – это величины, получаемые из инженерных расчетов. Методика таких расчетов достаточно сложная, но в упрощенном виде ее можно изложить в виде набора простых правил, выполнив которые можно построить камин, отвечающий всем требованиям комфорта и безопасности. Перечислим эти правила:

• Камин устанавливается в помещение определенной площади, а тепловая энергия излучается у него через площадь топочной части, которая ограничена порталом камина. Площадь топочной части должна соотноситься к площади помещения в пропорции примерно 1:50. Например, имеется комната площадью в 20 м2, в которую необходимо установить камин. Площадь его топочной части должна быть 20 м2/50=0,4 м2.
• После того как известна площадь портала, необходимо определить его размеры: высоту и ширину. По правилам они должны относиться друг к другу в пропорции 2:3. Согласно представленной схеме B/A=2/3. Подбирая высоту портала, можно найти его ширину по формуле A=3*B/2. Приведем пример: пусть высота портала будет 51 см=0,51 м, тогда его ширина B=3*0.51/2=0.765 м=76,5 см. Не забываем проверять условия площади портала: S=A*B=0.51*0.765=0.39 м2, что примерно равно 0,4 м2.
• Следующим важным параметром является глубина топливника — C, которая очень сильно влияет на правильную работу камина. По правилам она должна составлять 2/3 от высоты портала: C=2*B/3. Вычислим глубину в нашем примере C=2*0.51/3=0.34 м=34 см=340 мм. Если эту глубину увеличивать, то тепло будет беспрепятственно вылетать из топки в дымоход, а если уменьшать, то продукты сгорания будут входить в помещение.
• Подиум перед порталом камина должен выступать на расстояние не менее 50 см. это делается в целях пожарной безопасности.
• По бокам портала выступы должны быть не менее 20—30 см.
• Задняя стенка топливника должна иметь наклон в 20—22° по отношению к вертикали, причем наклон должен начинаться с трети высоты.
• Боковые стенки для отражения тепла в помещение должны быть расположены под углом в 45—60°.
• Дымоход при расположении его возле конька крыши, должен быть выше его не менее, чем на 0,5 метра. В случае иного расположения дымохода, необходимо руководствоваться правилами, изображенными на схеме.

Модели печей для дома

Булерьян

Это печь канадского проектирование и сборки. Она достаточно проста в эксплуатации и имеет несложную конструкцию. Основная часть печи (топка) сделана в форме стального цилиндра, толщина которой составляет 5-6 мм. Отверстие для подачи угля (дверь) сделана в торце печи. К основной части примыкают круглые (или прямоугольные) трубы, полые внутри. Эти трубы после прогрева создают необходимый перенос теплого воздуха в нужном направлении.

Решетка для поддержания угля (колосник) сделана на дне топки. Вверху топки находится заграждение, которое делит основную часть печи на две половины. Это сделано для того, чтобы топить можно было как углем, так и газом. Отверстие для выхода дыма находится с обратной стороны от дверцы и совмещается с топкой, благодаря чему осуществляется безопасный выход дыма на улицу.

Печь Бутакова

Прошла тестирование в экстремальных условиях холодного климата, не оправдав ожидания владельцев патента на это изобретение. Эта марка имеет несколько разновидностей. Модели, которые планируется эксплуатировать круглосуточно, усовершенствованы стеклянными заграждениями. Печь потребляет в 12 раз меньше топлива, чем буржуйка, и в два раза меньше, чем обычная кирпичная кладка.

Модель «Студент»

Это происходит по причине того, что в подобной печи топливо не горит, а тлеет (процесс пиролиза). Единственный минус — патрубок дымохода недостаточно герметичен и в процессе перехода пара в жидкость оттуда может капать вода. Существует 6 разновидностей подобных печей. «Гимназист» — самая удобная по габаритам.

Бренеран

Российская модель печи Булерьян. Печь не тяжелая и компактная. Она подойдет как для жилого помещения, так и для гаражного. Тестирование подобной печи осуществлялось в горной местности Таджикистана, где пограничные служебные помещения оборудованы печами подобного типа. Печи Бренеран бывают 5 размеров, мощностью до 35 киловатт.

Теплодар-Матрица

Это удачное соединение конструкции и функциональности. В печах такого типа есть возможность непрерывного 8-часового горения (с одной подачи топлива). Корпус конвекторного отделения создает равномерное нагревание и защищает от негативных излучений. Глубина отделения для вывода дыма и компактность устройства печи экономит площадь и создает дополнительные плюсы при установке — дымоход можно сделать в том направлении, в котором необходимо или удобно. У данного производителя достаточно большой выбор моделей, благодаря чему можно выбрать оптимальный вариант, исходя из потребностей и предпочтений.

Теплодар-Матрица 100

Теплодар-Матрица 200

Подходит, если нужно отапливать помещение площадью до 200 м.кв. Для гаражных помещений лучший вариант — это серия Теплодар Т. Для кухонных площадей идеально подойдет печь каминного типа Вертикаль

Если первостепенную важность имеет равномерное нагревание жилого помещения, лучше выбрать модель Везувий

Термофор

Качественные отечественные печи для обогрева площадей с объемом воздуха от 50 до 250 кубических метров. Мощность подобных печей доходит до 13 киловатт. Подходят для обогрева как жилых, так и не жилых помещений. На некоторых моделях добавлены вентиляторы для более качественного разгона теплого воздуха. Представлено большое количество различных моделей — Ермак, Нормаль, Индигирка, Золушка и др. Эти печи компактны и имеют КПД до 90%. У отдельных моделей присутствуют стеклянные заслонки.

Основные разновидности каминов, функционирующих на дровах

Как правило, люди прежде всего смотрят на внешнее оформление устройство, но в действительности необходимо вначале определиться с габаритами. Данный элемент очень важен, поскольку камин не должен выглядеть в доме нелепо. Если площадь небольшая, то нужно выбирать соответствующую модель, которая не будет занимать много места и впишется в обстановку. В большом же зале маленький камин будет смотреться неуместно – он будет незаметен, потеряется среди других предметов и попросту не принесет желаемого результата. Здесь камин должен быть массивным, из кирпича или отделанным плиткой под камень.

Есть несколько классификаций, по которым подразделяются камины для дома дровяные, но ключевой считается именно классификация по месторасположению приборов. Ознакомимся с ней.

Вариант №1. Пристенные модели

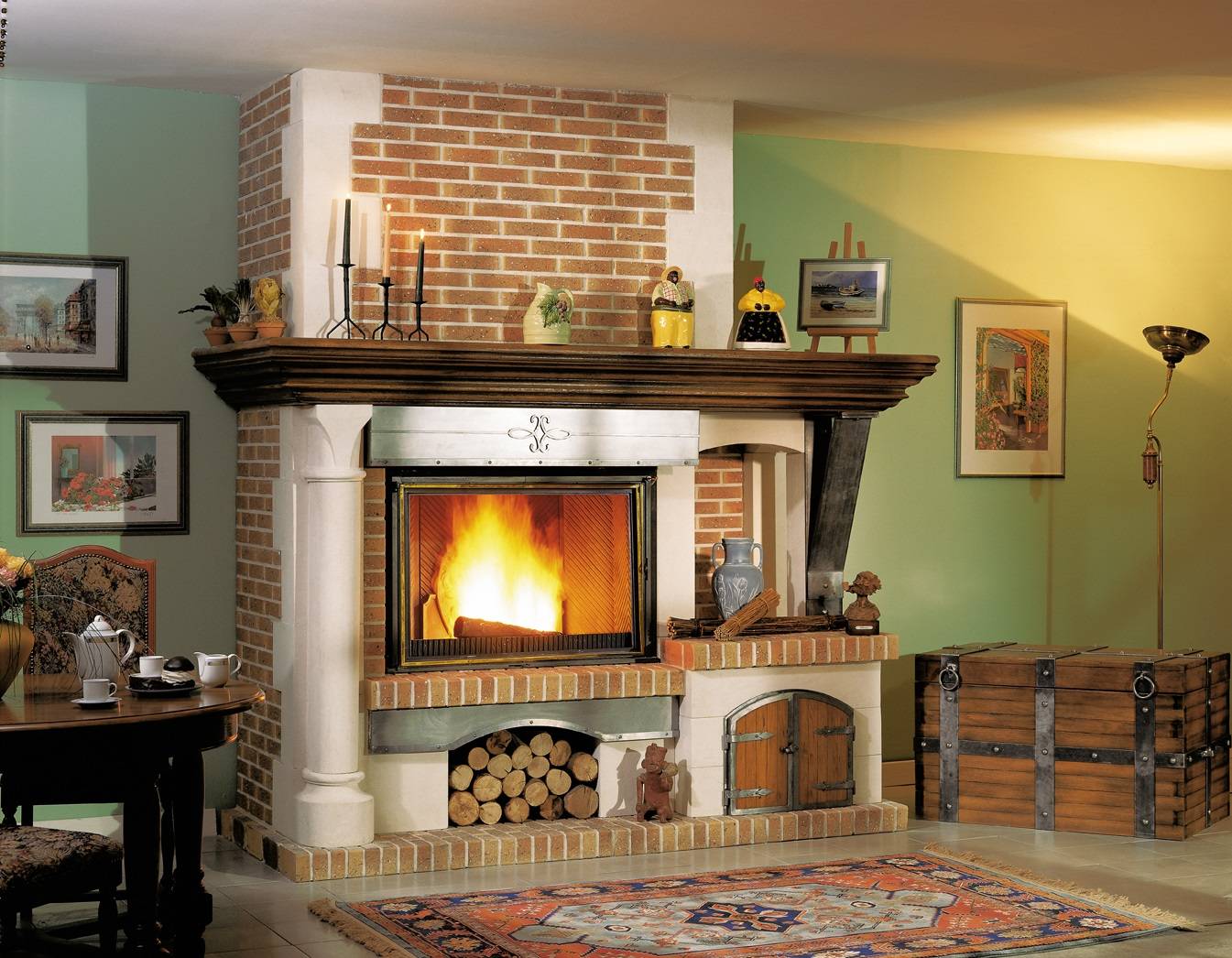

1. Камины, которые прилегают к стене задней стенкой. Они являются традиционным вариантом, а рассчитаны не только на малогабаритные, но и достаточно большие помещения, поскольку могут иметь разные размеры. Камин может иметь прямоугольную форму или же быть выполненным с выступами и суженной дымоходной трубой. Выбор конкретного варианта зависит от личных предпочтений и от того, какова обстановка помещения.

Камины, которые прилегают к стене торцевой стенкой. Предпочтительный вариант для комнат, имеющих среднюю площадь, которую, в свою очередь, можно условно разделить на две отдельные зоны. В случае сквозной топочной камеры будет иметь места пара стеклянных дверок, по одной на каждую сторону.

Вариант №2. Угловые модели

Такие приборы также делятся на две подгруппы – модели, предназначающие для размещения на внешнем углу и те, что как бы встраиваются в углы, соединяя прилегающие стены диагонально.

1. Приборы для наружных углов. Очевидно, что они предназначаются для габаритных помещений, имеющих нестандартную планировку. Это может быть, к примеру, коридор, объединенный с каминной, вследствие чего образовался выступающий угол. Здесь камин как бы украшает сразу две стены, а топочные камеры освещают одновременно два помещения.

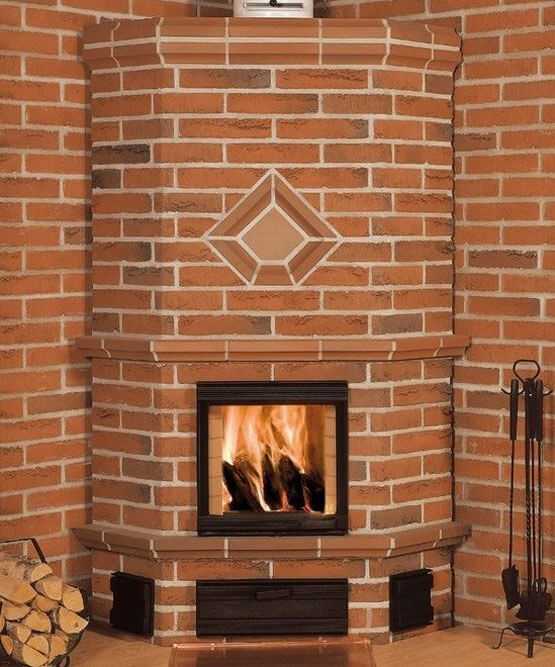

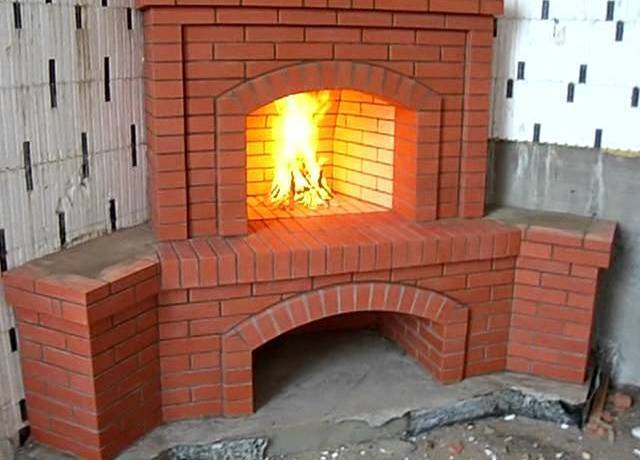

2. Приборы для внутренних углов – более распространены. Места занимают немного, поэтому могут устанавливаться в том числе в небольших помещениях. Форма и габариты могут быть разными, также могут присутствовать дополнительные элементы (наличие последних диктуется площадью комнаты, где будет установлен камин).

Вариант №3. Островные модели

Речь здесь идет о сооружениях, которые располагаются в центре помещения и никак не связаны со стенами. Такие камины могут быть как из металла, так и из кирпича, да и их форма может быть весьма необычной. Любопытно: еще такие приборы могут быть навесными, то есть нависать над полом.

На фотографии ниже вы можете увидеть кирпичный камин, который установлен посередине помещения. Такие камины и называются островными.

Очевидно, для средних или небольших помещений такие конструкции не подойдут, поскольку предназначаются исключительно для габаритных залов и высоких потолков. Подобные камины придают помещению уют и теплую домашнюю атмосферу.

А вот для модели, которая представлена ниже, требует выделения отдельного помещения, поскольку основной акцент оформления будет сделать именно на ней. Количество предметов мебели здесь должно быть минимальным, в противном случае комната будет выглядеть загроможденной.

Дымоход выполнен в виде подвесного металлического колпака, закрепленного в перекрытии.

Неплохо будет смотреться в современном интерьере и подвесной железный камин – он может быть разных размеров и вариантов оформления, кроме того, расцветка также может быть разной.

Чтобы установить такой камин на дровах, требуются качественные крепления, поскольку вес подобная конструкция имеет немалый. Заметим, что такие модели не очень нагревают воздух в помещении достаточно сильно – тепловая энергия распространяется максимум на 1,5 метра. Зато атмосфера в доме будет уютной и приятной!

Вариант №4. Встроенные модели

Такие камины могут встраиваться во внешнюю или внутреннюю стену.

1. Предпочтение лучше отдавать тем вариантам, дымоходная труба в которых располагается во внешней стене. Дело в том, что дымоход в таком случае не будет занимать место в комнате, так как будет проходить от улицы, а в доме будет только портал и топка.

Во втором варианте труба встраивается во внутреннюю стену дома, в то время как в помещение выводится только небольшой портал.

Если есть желание отапливать одновременно две комнаты, то камин можно распределить на две части и оформить выступы. В качестве дымохода здесь лучше использовать трубу-сэндвич, изолировав ее от нагревающихся поверхностей.

На любой вкус

Ассортимент печей-каминов огромен. Поэтому перед выбором и покупкой этого агрегата необходимо ответить на основные вопросы: каково его назначение – служить дополнительным отопительным прибором или быть основным источником тепла для дома?

От ответа на этот вопрос зависят требуемый тип печи и необходимая теплопроизводительность. Следующий шаг – вызов мастера Он определит на месте, можно ли подключить печь к имеющемуся дымоходу, и, если это исключено, как и где можно соорудить дымоход. Во время этой встречи также можно выяснить, какие перестройки потребуются с учетом противопожарной защиты или подвода свежего воздуха.

Ссылка по теме: Печь – камин своими руками (фото + порядовки)

Подготовка к установке печи-камина

Установка печи-камина в деревянном доме повышает шанс возникновения пожара. Чтобы обеспечить сохранность дома и жизни необходимо знать и использовать правила установки отопительного устройства.

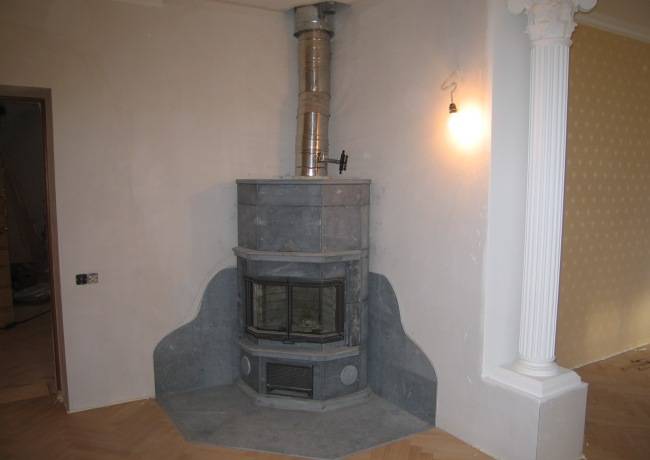

Фото 1. Пример правильной установки печи: опасность случайного возгорания стен, пола или мебели сведена к нулю.

Перед установкой печи необходимо защитить деревянные конструкции от инфракрасного нагрева огнезащитным слоем:

• Для пола используется огнезащитный лист с приклеенной на него керамической плиткой.
• Стены закрепляются к металлическим профилям для гипсокартона в качестве направляющих. Закладывается фольгированная минеральная вата, а сверху закрепляется не горючий лист сухой штукатурки. Подойдет стекломагниевый лист, минерит или другие минеральные листы с волокнистым наполнением. Они должны быть достаточно жесткие и термостойкие.
• Дымоход должен находится большей частью внутри помещения. В таком случае он обеспечит сохранность тепла и стабильность тяги.

При установке камина главное — обеспечить полное удаление газов, чтобы дым не проходил в помещение и позаботится о сохранности вещей от возгорания.

Готовая печь-камин

Неужели сооружение камина из готового набора с тяжелыми каменными элементами под силу непрофессионалу? Вполне, если вы имеете дело с готовыми элементами для сооружения камина. Конечно, без советов специалиста и здесь невозможно обойтись. Поэтому вашим первым шагом всегда должна быть консультация со специалистом на месте работ. После того, как все вопросы выяснены, можно отправляться за покупками. Лучше всего для этого вооружиться чертежом места постройки с проставленными размерами Ведь вам придется самостоятельно подбирать материал и принадлежности для монтажа – от металлической плиты до уплотнительной муфты.

Декоративный камин: описание и материалы

Чтобы сделать камин из гипсокартона, необходимо для начала выполнить проект: нарисовать эскиз камина, указать его размеры, вид отделки, определиться с его функциональным назначением. При этом нужно отталкиваться не столько от желаний, сколько от возможностей – вряд ли маленькую комнату украсит громоздкий фронтальный камин, занимающий треть полезной площади комнаты. В статье мы приведем пример постройки углового камина – он занимает минимум места, а полочки, пристроенные к нему, позволяют использовать его в качестве подставки под аппаратуру, аквариум или безделушки.

Внутри предлагаемой конструкции камина выполнена ниша. В нее можно встроить электрический очаг или отделать ее клинкерной плиткой под кирпич и поставить туда свечи или лампу подсветки.

Каркас камина можно соорудить из оцинкованного профиля для гипсокартона (так называемый профиль «ЦД» и  «УД») – обрезки его часто остаются после ремонта, и можно их использовать. Если вы планируете установить внутрь электрокамин, для основных ребер жесткости профиль лучше брать более прочный, например ПН-2 75х40х0,6. Для декоративного камина достаточно профиля ПН-2 50х40х0,5.

Гипсокартон лучше брать толщиной 12,5 мм – он обеспечит необходимую прочность конструкции. Можно использовать обрезки. При установке электрокамина с функцией нагрева лучше перестраховаться и взять огнестойкий гипсокартон и дополнительно утеплить его теплоизоляционным материалом.

Для крепления ГКЛ вам понадобятся саморезы для гипсокартона, а для сборки каркаса – саморезы по металлу (их называют «блошки»). И, конечно, шуруповерт – собирать конструкцию с помощью отвертки довольно тяжело и долго.

Каминную полку и боковые столешницы выполняют из искусственного камня с глянцевой поверхностью, его можно заказать в мебельных магазинах по размеру полок. Крепят полки на саморезы и уголки.

Отделка островного камина

Декор очага– интересное занятие. Разнообразие современных строительных материалов позволяет воплотить в жизнь любую дизайнерскую задумку. При декоре печи опираются на имеющийся интерьер и стиль комнаты.

Наиболее распространенные строительные материалы для отделки островного камина:

• керамическая плитка;
• дерево;
• камень;
• декоративная штукатурка;
• кирпич;
• кованные металлические элементы;
• бетон.

Каминный портал, облицованный керамической плиткой, делит пространство на 2 зоны

Современные тенденции позволяют лаконично сочетать различные виды облицовки. Главное, чтобы очаг соответствовал первоначальному стилю помещения. Кирпич и декоративная штукатурка, дикий камень и кованые элементы, бетон и мрамор позволяют сделать островной очаг центром интерьера.

Преимущества углового камина

• в плане дизайна помещения угловая конструкция открывает новые возможности для оформления интерьера, она не выступает на первый план, но служит базовой основой для остальных отделочных элементов;
• очень актуален угловой вариант камина для небольших домиков, такая модель не требует излишнего места и служит основным обогревательным очагом жилого помещения;
• в уже готовом помещении выполняется строительство углового камина без перестройки существующих конструкций, чего нельзя сделать, если хозяин выбирает встроенный вариант.

Чтобы очаг радовал хозяина и его домочадцев холодными зимними вечерами, он должен быть эстетически оформленным, не выделять в пространство комнаты дыма и других продуктов горения и быть достаточно мощным для обогревания воздуха.
