Дровяные камины-печи

Плюсы и минусы

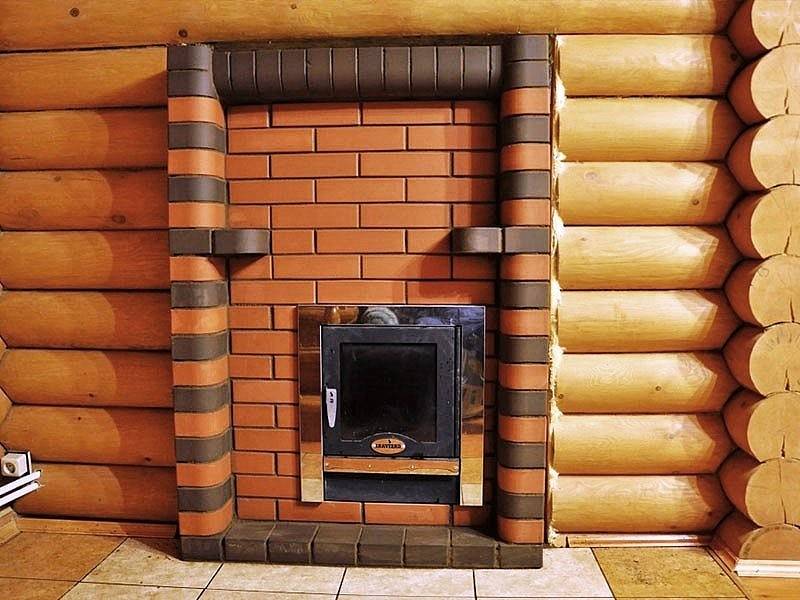

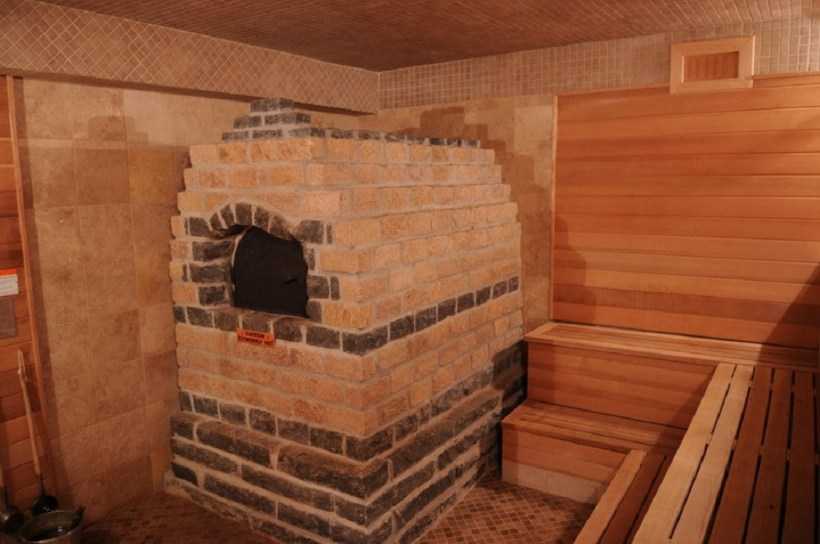

Есть много моделей печей для бани. Это конструкция из кирпича или железа, которую можно приобрести в магазинах или сделать самостоятельно. Но будет ли экономичней самодельная модель печки или стоит отдать предпочтение магазинным вариантам, следует разобраться.

С давних времен для омовения и очищения тела люди лили воду на раскаленные камни, чтобы насладиться горячим паром. Позже начали складывать печи, которые топили по-черному, на камни также из ковша плескали воду, чтобы в помещении образовался горячий пар. Современные конструкции имеют дымоотвод, но некоторые любители русской бани до сих пор парятся по-черному.

Кирпичная или каменная печь имеет много преимуществ:

• в помещении долгое время сохраняется тепло;
• отличное качество пара;
• имеют большую мощность, способны обогреть большую площадь комнаты;
• не требуют проведения дополнительных мероприятий по противопожарной защите;
• приятный микроклимат;
• даже при очень высокой температуре, материал не выделяет токсических веществ;
• благодаря эстетичному внешнему виду можно создать необычную атмосферу в бане.

Материал для изготовления – кирпич, смотрится очень красиво, поэтому отделочные работы в виде облицовки или штукатурки можно не делать. Но если есть желание, можно использовать декоративную отделку камнем или плиткой, изразцами.

Сделав печь из кирпича своими руками, можно долгие года наслаждаться результатом своей работы, проводить банные процедуры, получать удовольствие от нахождения в помещении с приятным паром. Так как для строительства был выбран кирпич, который способен при нагревании аккумулировать тепло, он будет долгое время сохранять температуру в парилке.

Если хочется сделать экспериментальный вариант, а не простую конструкцию, стоит обратиться к помощи специалистов, иначе могут быть огрехи в работе. При допущении технологических ошибок печь может достаточно долго нагреваться и плохо удерживать температуру. К тому же дров или иного топлива придется использовать намного больше.

Печи из кирпича могут иметь и недостатки:

• конструкция имеет большой вес, поэтому необходимо возведение фундамента;
• высокая стоимость материала, в том числе кирпича, элементов из стали и чугуна;
• оплата профессиональному печнику, если не проводить все работы самостоятельно;
• кладка должна быть идеальной, иначе вместо радости во время проведения банных процедур можно получить проблемы;
• длительное время протапливания – около 3 часов.

Наиболее простым вариантом станет приобретение готового изделия. Если рассматривать более упрощенные варианты для бани, можно остановиться на металлических печах.

Как сделать своими руками?

Чтобы самостоятельно сложить стандартную печь, первым делом необходимо подобрать подходящий кирпич. Материал должен быть очень прочным, способным выдерживать высокие температуры и обладающим огнеупорными свойствами. Наилучшим вариантом считается бледно-желтый кирпич на основе огнеупорной шамотной глины.

Стоит учитывать, что он представляет собой дорогостоящий материал, поэтому при строительстве самодельной печи его дополняют полнотелым красным кирпичом. Например, для фрагментов, подвергающихся наиболее сильному нагреву, используют шамотный кирпич, а чтобы обкладывать внешние стенки, дымообороты и декоративные элементы – красный полый марки М с номером от 75 до 150.

Выбирая кирпич, стоит придерживаться нескольких простых правил:

• При ударе киркой или молотком о качественный кирпич раздастся звонкий и чистый звук;
• Кирпич должен удовлетворять стандартным параметрам: 250 на 120 на 65 миллиметров;
• У качественного материала отсутствуют выраженные повреждения и дефекты, за исключением нитевидных трещинок и бороздок;
• Если у кирпича присутствует «слюдообразная» пленка, это говорит о браке.

Чтобы построить кирпичную печь, понадобится владение знаниями кладки блоков и соблюдение единой порядовки. Первым делом обустраивается гидроизоляционный слой в основании из железобетона с целью охлаждать фундамент. На этом же этапе формируется подпечье для хранения инвентаря. Затем начинается подготовка глины и песка для соединения элементов, ведь цемент в этой ситуации не подходит.

При использовании глины с высокой жирностью рекомендуется разбавлять ее песком в пропорциях 1: 2. Чтобы проверить, правильная ли получилась смесь, необходимо воспользоваться деревянной палочкой. Она окунается в раствор, и если полученный слой обладает толщиной в 2 миллиметра, то можно приступать к работе. Специалисты также рекомендуют отдавать предпочтение глине, лежащей в основе выбранного кирпича, то есть либо красной, либо шамотной.

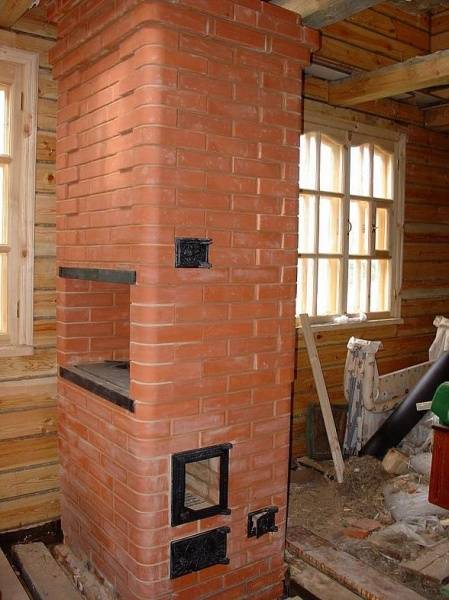

На следующем этапе будет необходимо выложить кирпичные блоки. Как правило, для этого потребуется порядовка, угольник, плоскогубцы, веник с совком и наждачный круг. Каждый кирпич предварительно помещается в воду, чтобы все пузырьки воздуха вышли из пор, и чтобы обезвоживание раствора было предотвращено.

В определенный момент происходит также установка бака для воды, плиты, и при необходимости колосниковой решетки, а также закрепление дверок. Независимо от метода кладки, ключевые части остаются одни и те же: топка из огнеупорного кирпича, дымоотвод, бак с водой и зольник, состоящий из чугунной плиты, топки и подпечья.

Сушка банной печи проходит в течение 4-5 дней при открытых окнах в помещении. Спустя этот срок ее можно начинать топить мелкими щепками 1 раз в сутки, максимум в течение 10-15 минут. Пока конденсат продолжает выступать на поверхность, печь еще не готова к полноценной эксплуатации. По желанию после этого можно осуществить и финишную отделку, например, облицевать изразцами.

Как сделать своими руками?

Для всех желающих сделать своими руками камин в доме стоит воспользоваться инструкцией по кладке. Строительство такой конструкции нужно проводить на подготовленном фундаменте.

В самом начале готовят яму для заливки фундамента, она должна быть на 15-20 сантиметров шире фундамента. Ее глубина не должна быть меньше 50 сантиметров. Изготовление фундамента можно производить как из бетона, так и из кирпича. На днище засыпают щебень на 10-12 см и утрамбовывают. После делают опалубку из дерева и ставят ее на основание. Далее заливают фундамент и ждут его высыхания. Уровнем проверяют углы и сглаживают все неровности, выравнивая горизонтальную поверхность.

Залитый фундамент для надежной фиксации оставляют на 5-7 дней. Готовый фундамент должен быть на 7-8 сантиметров ниже уровня пола.

Когда фундамент готов, его накрывают рубероидом для гидроизоляции. За несколько дней до кладки замачивают глину для раствора. Через небольшие промежутки времени добавляют в нее воду и размешивают. Лучше будет раствор, если в него добавить цемент.

Первый ряд кирпичей кладут ребрами и делают его сплошным. Последующие ряды выкладывают плашмя.

Металлический короб (поддувало) закрепляют в углубление, в нем будет скапливаться зола. Третий ряд обязательно часть этого короба должен закрыть. Далее кладут ряды для каминной топки и колосниковой решетки. В пятом ряду делаются выступы вперед. Это нужно для того, чтобы сделать перекрытия. Чтобы не было отклонений кирпича даже на 1 мм, нужно отвесом проверять угол кладки. Также все время нужно проверять порядовку.

Начиная с шестого ряда и по девятый включительно выкладывают топку. На низ топки укладывают колосники из чугуна. Размеры у них разные, подбирать нужно для каждой топки свой.

Для отделки топки не используют облицовочный кирпич. Кирпичная облицовка камина выполняется по определенным правилам и стоимость такой работы высокая.

После облицовки каминной топки до половины крепят дверцы (в случае с закрытым камином). Дверки из чугуна при помощи стальной проволоки погружают в кирпичную кладку.

При открытом варианте камина дверцы не используют. Кладка продолжается до 20 ряда. Между 13 и 19 рядами устанавливают основание зеркала. Кирпич кладут вертикально под уклон. С 20 по 21 ряды кирпичи выдвигают немного вперед, это дает возможность сужения топки. Ряды 22 и 23 формируют каминный зуб, выступающий на 20 градусов.

В 24 и 25 рядах выкладывают каминную полку. Далее переходят к выкладке дымоходной трубы. С ее выкладкой процесс заканчивается, после делается облицовка.

Камин, в отличие от других устройств, включает в себя элементы и части, работающие взаимосвязано между собой. От того, как работают отдельные элементы, зависит работа всей системы в целом.

В чем разница между камином, печью и котлом

Все три нагревательных прибора работают на угле или дровах и нагревают воздух в помещении. Разница между ними в том, что камин греет тепловым излучением от открытого огня, печь излучает тепло поверхностью стенок, а котел нагревает теплоноситель – воду или воздух. Поэтому камин с греющим дымоходом (грубой) по принципу работы уже ближе к печам, а печь с калорифером ближе к котлам. Если врезать в топку или дымоход водяной теплообменник, или обшить стальную/чугунную печь кожухом для водяной рубашки, то получится котел. Поэтому печь-камин длительного горения для дачи или дома невозможен в принципе, ведь в каминной топке нельзя реализовать ни один способ, продлевающий горение топлива.

Котел нагревает не воздух, а воду

Виды печей из кирпича для дома

Для маленьких площадей используется печь шведка

Проекты печей предполагают встраивание панели для варки, духовки для запекания. Очаги соединяют с регистрами, в них ставят нагревательные емкости для получения горячей воды.

При выборе учитывают потребность в отоплении и других функциях:

• Шведка. Отличается эффективностью и скоростью нагрева. Используется на маленьких площадях или в качестве дополнительного отопления.
• Малая варочная печь-экономка. Совмещает отопление, варку пищи, сушку продуктов. Размещают в углу или в центре помещения.
• Печь Кузнецова. Внутри есть пустоты (колпаки), где собирается нагретый воздух, поэтому внутренние стенки нагреваются более интенсивно.

Голландка представляет собой высокую печь с большой топкой. В ней нет поддувала и колосников, а воздух подается через открытую дверку.

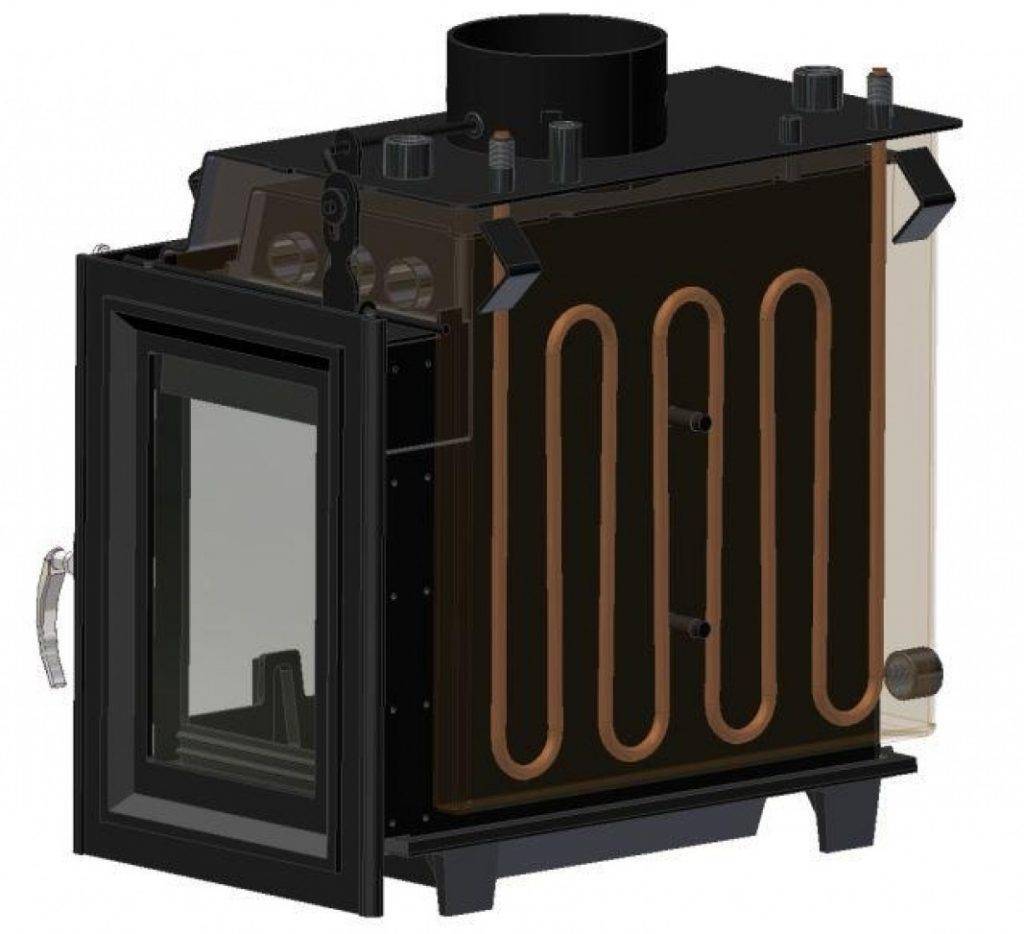

Дровяная печь с водяным контуром

Систему водяного отопления достаточно просто сделать дома своими руками абсолютно каждому

Не важно, огромный ли у Вас частный дом или небольшая дача, система водяного отопления Вам точно подойдет

Ведь материалы для неё найти достаточно просто, и также большого труда не составит разобраться со схемой и смонтировать все необходимое оборудование.

Проектирование системы водяного отопления без сомнения можно назвать одной из самых значимых разработок девятнадцатого столетия.

При поднятии вверх по трубам, с помощью горячей воды образуется непрерывный поток, а освободившееся пространство заполняет холодная вода. Вода непрерывно движется и постоянно нагревается.

Таким образом обеспечивается в течении долгого времени поддержание комфортной температуры всех помещений дома. Ведь вода самостоятельно будет циркулировать по трубам.

Виды отопительных систем:

• Самотечные. Вода сама движется по трубопроводу.
• С принудительным движением. Вода движется под действием насоса.

Столь соблазнительное занятие, как обустройство водяного контура в печи не так безупречно, как хотелось бы, так как в этом с первого взгляда правильном мероприятии есть свои подводные камни.

И тема была бы не раскрыта полностью, если авторы умолчали об этом. Итак, что же может ожидать обладателя печи с водяным контуром для отопления?

Прежде всего, такие печи нельзя эксплуатировать с пустым водяным контуром, как уже отмечалось ранее.

Представим ситуацию, когда семья на выходные решает посетить дачный домик зимой и растопить печь или камин.

Предусмотрительный хозяин, конечно, слил осенью всю воду из системы отопления, поэтому ее надо заполнять заново.

Неудобство? Конечно, да!

Не факт, что на даче есть водопровод, а хороший антифриз на основе пропиленгликоля, залитый в систему, стоит немало и может вести себя в печах непредсказуемо.

Температурное объемное расширение антифризов гораздо выше, чем простой воды, поэтому и рост давления происходит лавинообразно.

Другим подводным камнем эксплуатации печей с водяным контуром является то, что в теплое время года, растопив печь для приготовления пищи или камин, хозяева будут вынуждены мириться с тем, что батареи тоже будут горячими, ведь без воды эксплуатировать печь нельзя, а лишнее тепло летом совершенно не нужно.

Как быть?

Возможным вариантом решения этой проблемы является установка теплоаккумулятора, который стоит гораздо дороже даже очень хорошего твердотопливного котла.

Еще одним решением может явиться установка радиаторов отопления где-нибудь на чердаке или в подвале и в летнее время просто переключать водяной контур на них, сбрасывая лишнее тепло и внося свой малый вклад в глобальное потепление и таяние льдов Арктики.

Но опять же это лишние заботы и расходы.

Практически все современные системы отопления делают с принудительной циркуляцией теплоносителя, для чего применяют специальные насосы. Это позволяет более эффективно передавать тепло и использовать трубопроводы меньших диаметров.

И ничто не мешает оснастить водяной контур печи еще и циркуляционным насосом, группой безопасности, расширительным баком и другими обязательными компонентами системы. Но стоит ли это делать – большой вопрос.

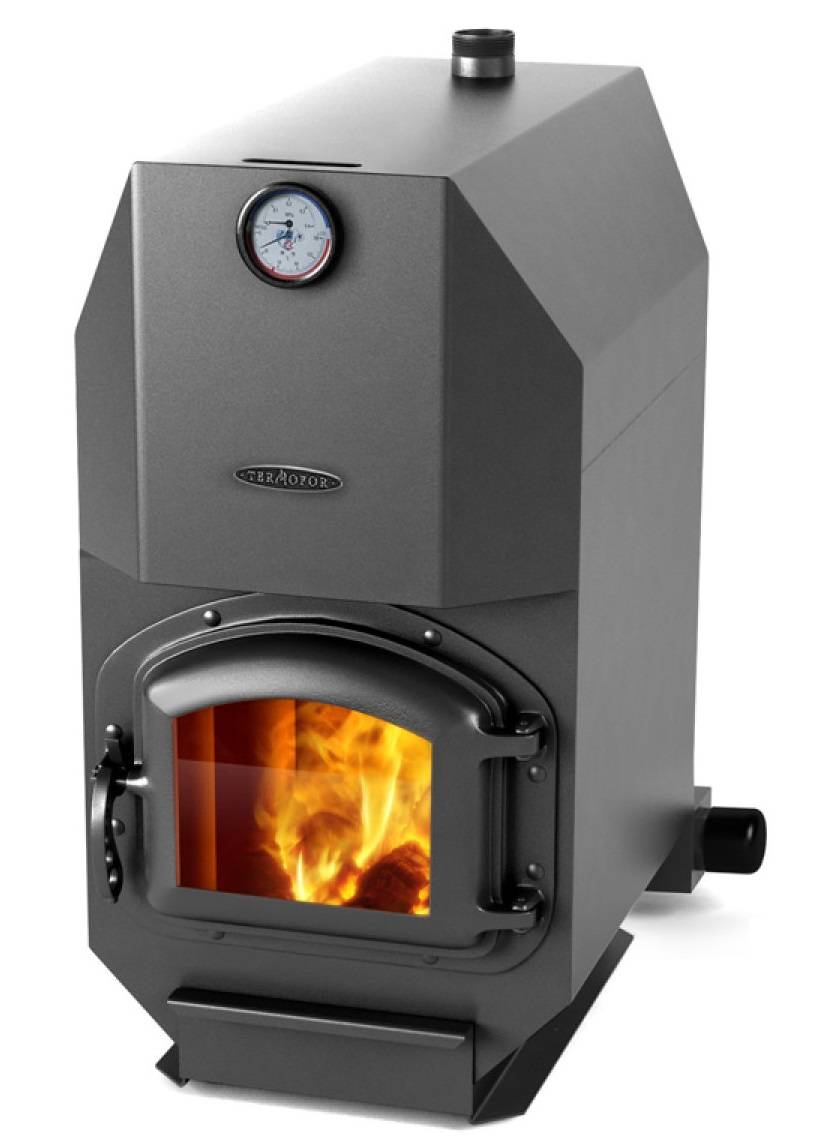

Современные котлы имеют продуманную с точки зрения безопасности конструкцию, испытаны высоким давлением, имеют защиту.

Возникновение опасной нештатной ситуации в случаях котлами, в том числе и твердотопливными, крайне маловероятно, чего нельзя сказать о самодельных конструкциях печей с водяным контуром. Слишком велико в них влияние человеческого фактора.

https://youtube.com/watch?v=aB1duN9-N4c

Итак, какие же можно сделать выводы.

Станет ли печь с водяным контуром полноценным котлом? Никогда в жизни!

Да, это больше чем просто печь, но еще не котел. И наоборот – котел вряд ли станет печью.

У этих устройств отличные друг от друга функции и пересечение их может быть и экономически необоснованно, а также трудно реализуемо и в некоторых случаях просто-напросто опасно.

Дешевле и лучше иметь отдельно печь и котел, тогда каждое из этих устройств реализуются во всей красе, не мешая друг другу.

Как выбрать хороший камин?

Большим спросом пользуются угловые дровяные камины для дач. На рынке можно встретить разнообразные модели. Необходимо придерживаться некоторых критериев выбора, чтобы совместить в покупке сразу несколько полезных функций.

Полезные советы при выборе углового камина:

1. Электрический камин с мощностью в 1 кВт способен поддерживать тепло на площади 10 кв. м. Для лучшего эффекта добавьте к принятому показателю 30%, или 1 кВт рассчитывайте на квадратуру в 70 кв. м.
2. Выбирайте закрытую стеклом топку, во-первых, она безопаснее, во-вторых, эффективнее, так как дольше прогорают дрова.
3. Есть печи-камины, в которых встроены режимы горения, кроме обычной программы, желательно присутствие экономичного режима сгорания топлива.
4. Жаростойкое стекло может быть с функцией самоочистки.
5. Золу удалять будет удобнее со съемного зольника.
6. Камины могут быть с варочной плитой, с встроенным баком, духовкой и т. д.

Особенности и преимущества

Печь-камин соединяет в себе самые лучшие и востребованные свойства нескольких устройств для отопления, в частности, как следует из названия, печные и каминные достоинства.

Что это значит? Обыкновенные камины, работающие на дровах неэффективны, у них низкий коэффициент полезного действия, и все это из-за того, что подавляющая часть тепла в прямом смысле слова «вылетает в трубу». Именно поэтому они используются в качестве украшения интерьера, реже – как источник отопления. Конечно, нельзя отрицать, что пламя, пляшущее в очаге, – весьма привлекательное зрелище, добавляющее уюта в дом. Что касается дровяных печей, они более эффективны и могут быть использованы в качестве основного источника отопления. Однако их вид и дизайн неэстетичен и непривлекателен.

Камин-печь, работающий на дровах, соединяет эстетическую привлекательность камина с эффективностью обогревающих свойств печи. Это заводское изделие, устанавливаемое прямо на полу. Либо для его изготовления используется гнутая листовая сталь либо чугунное литье. Конструкция напоминает каменку для бани, но отсек для камней у нее отсутствует. Облицовка может быть самой разной, соответственно, есть возможность выбрать печь-камин под любой стиль интерьера.

Камины-печи, работающие на дровах, действуют аналогично калориферу. Теплоноситель – воздух, который поднимается наверх при нагревании, соответственно, холодные воздушные массы спускаются вниз. Это так называемые кассетные печные устройства. Такого рода конвекция не всегда работает естественно, в некоторых моделях применяют принудительную автоматику для того, чтобы регулировать интенсивность горения огня.

В системах длительного горения после того, как произойдет розжиг, туда прекращается подача кислорода, а дрова продолжают тлеть в камере дожига. Таким образом, можно достичь равномерной отдачи тепла до 8 часов подряд.

Преимуществ дровяного камина над газовым несколько:

• они дешевле;
• экологичнее;
• меньше денег уйдет на топливо и его оплату. Газ в этом плане не подходит, так как сумма коммунального платежа может быть очень внушительной.

По материалу, из которого они изготовлены, камины-печи, работающие на дровах, могут быть:

• металлическими (стальными или чугунными);
• кирпичными;
• комбинированными, в которых соединены кирпич и металл.

Также можно делить их в соответствии со способом нагрева комнаты:

• посредством воздушного конвекторного нагрева;
• посредством водяного контура.

Наиболее распространены печи из стали или чугуна с внушительных размеров дверкой для топки из огнестойкого стекла, позволяющего наблюдать за огнем. Однако бывают и конструкции из кирпича, в которых как бы соединены камин и отопительная печь с дымооборотом. Также на рынке представлены комбинированные (гибридные) каминопечи из металла и кирпича, и они либо выглядят как кирпичный корпус и металлическая топка, либо печь из металла, внутри выложенная кирпичом или отделанная камнем снаружи.

Говоря о достоинствах печей-каминов, нужно сказать следующее:

• главное – это использование экологически чистого топлива;
• эстетически привлекательный внешний вид;
• их просто монтировать;
• высокий КПД;
• компактность, позволяющая разместить их даже в самой маленькой комнате;
• различные варианты облицовки позволят вписать печь в любой стиль интерьера;
• бюджетность монтажа и установки дымохода;
• долговечность и надежность конструкции.

О недостатках как таковых говорить не совсем верно, все-таки в своей группе печи-камины практически не имеют конкурентов. Поэтому лучше называть это условными минусами:

• неравномерное распределение тепла в помещении – чем выше, тем теплее;
• неспособность длительно сохранять воздух в комнате прогретым;
• небольшая тепловая емкость – остывание происходит практически сразу после того, как топка прекращается;
• топка углем невозможна, только сухие дрова. Уголь может нанести вред деталям печи. Кроме того, в помещении необходимо место для размещения дров;
• чем более печь высокотехнологична, тем дороже она стоит;
• эффективное отапливание возможно только в том помещении, где расположена печь-камин, если в модели не установлен водяной контур.

Стилистика

Грамотно подобранный камин должен сочетаться с общим стилем вашего интерьера. Только тогда такое дополнение будет выглядеть красиво. Печи-камины часто изготавливают самостоятельно или по заказу. Довольно популярна финская модель. Рассмотрим самые популярные стили, в которых изготавливают данный агрегат:

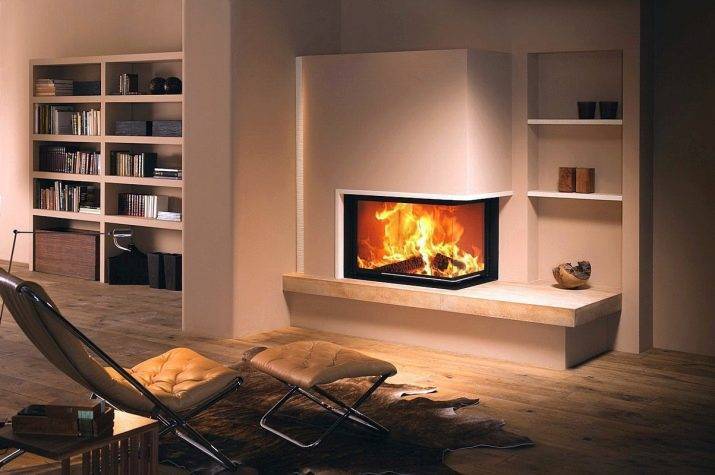

Минимализм

Минимализм отличается строгостью форм и линий. В домах такого стиля устанавливают небольшие камины, которые служат декоративную и отопительную роль. Лаконичная конструкция с минимальным количеством декоративных деталей – идеальный комплект. Любая комната вашего дома станет еще более уютной, когда в ней появится камин в версии мини.

Маленькая печь-камин хорошо впишется в минималистический интерьер и порадует вас и ваших гостей. Кроме того, такой вариант хорошо подойдет для домов с небольшой площадью. Тут также можно установить конструкцию при которой печь будет обращена к кухне, а сам камин к залу.

Классика

Камины такого стиля были первыми. Их устанавливали знатные особы как интересный предмет интерьера и знак своего превосходства. Такие печи-камины всегда имеют правильные формы и только дорогою отделку или резьбу.

Такие агрегаты обычно идут вровень со стеной. Такое расположение обусловливает основной декоративный акцент на самой топке. Все проекты таких печей предусматривают П-образный портал. Но можно выбрать и не встраиваемый вариант. В таком случае печь-камин располагается у стены, а дымоход закрывается стилизованным кожухом.

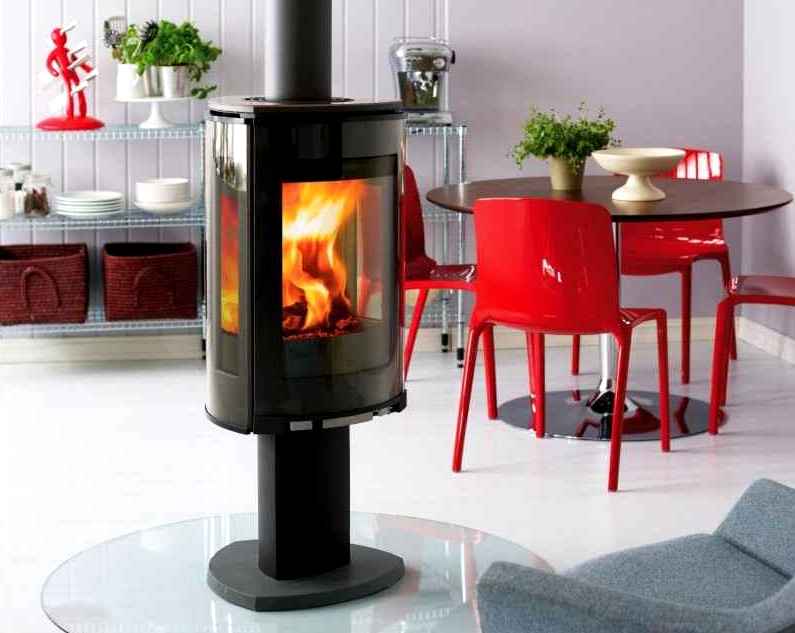

Современный

Такую печь-камин часто выбирают молодые люди. Можно приобрести массу интереснейших вариантов. Такие агрегаты часто используют как архитектурные детали. Такие камины часто устанавливают так, что они сливаются со стеной и напоминают окно с огнем. Интересный вариант, когда в межкомнатную стену устанавливается двухсторонняя печь-камин. При таком расположении можно использовать конструкцию как предмет интерьера с одной стороны, а с другой как печь.

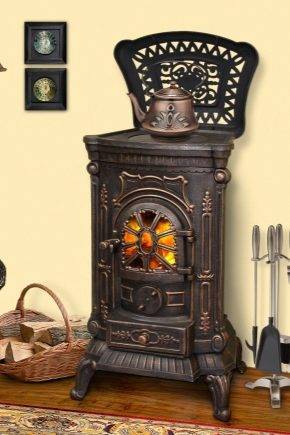

Деревенский

Это камины в стиле кантри. Такая конструкция будет хорошо смотреться в древесном домике. Натуральные потолки из дерева, гармонично подобранная отделка стен и темный пол. Причем использование обоев в таком случае совершенно не практично. Они довольно быстро придут в негодность из-за печи. Хорошо подойдет русская печь. Резные декоративные элементы добавят оригинальности и эксклюзивности.

Венецианский

Печи-камины такого стиля довольно массивны и явно выделяются на фоне стены. Они призваны показать всем вокруг свою мощь и изысканность в одном лице. В интерьере соответствующего стиля такие камины смотрятся как обаятельный неотъемлемый атрибут.

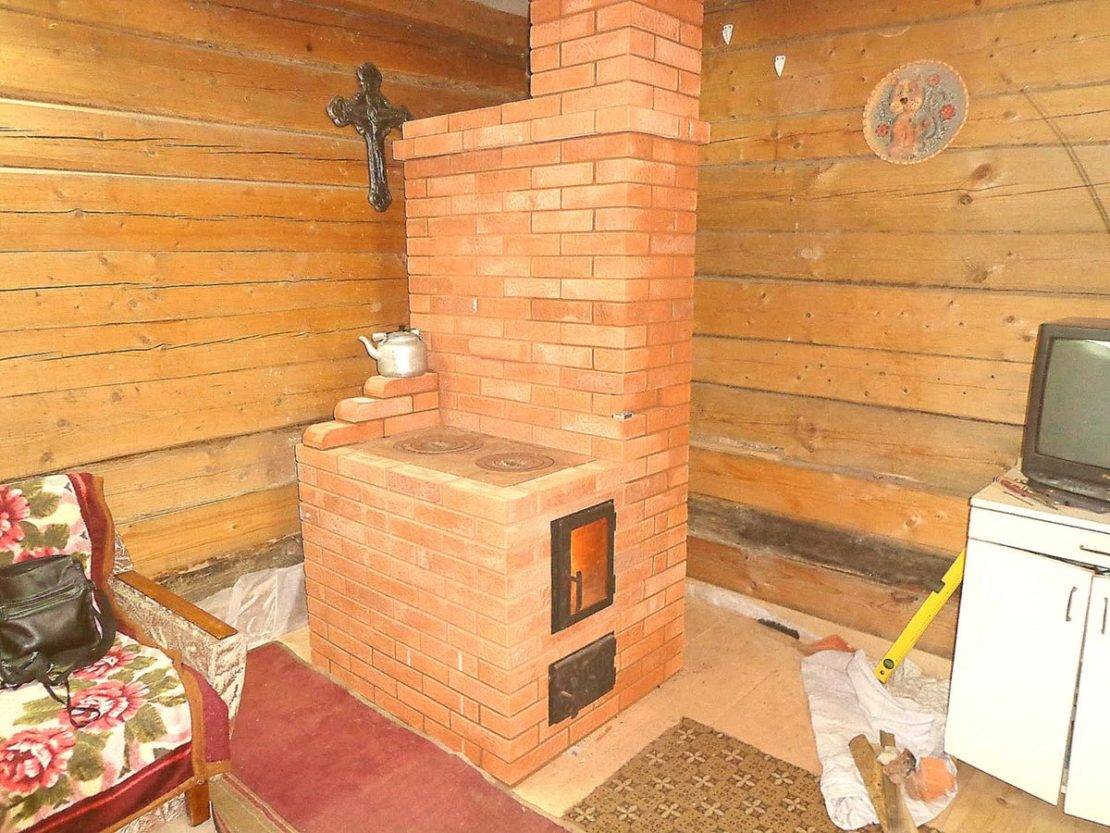

Особенности дачных печей

Для того чтобы кирпичные печи камины для дачи приносили максимальную пользу, рекомендуется возводить их с учётом наличия следующих возможностей и особенностей:

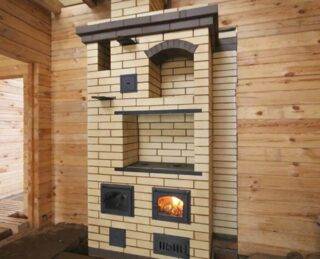

1. Наличие варочной поверхности и духового шкафа. Это позволит вам использовать агрегат не только для отапливания дома, но и заменить стандартную плиту. На такой печи можно готовить еду, выпекать и кипятить воду;
2. Сушилка. Данный конструктивный элемент, как правило, представлен одной или несколькими удобными и вместительными полками, на которых при необходимости можно расположить мокрую или постиранную одежду, обувь. Также при необходимости на таких полках можно безопасно сушить различные ягоды и грибы.

В нижней части агрегат дополняется дровницей

В нижней части агрегат дополняется дровницей, в которой может храниться небольшой запас просушенных и готовых к использованию дров

Небольшие полки подходят для сушки ягод

Небольшие полки подходят для сушки ягод, фруктов, растений, а также несут декоративную функцию

Конструкция оснащена удобной варочной поверхностью

Конструкция оснащена удобной варочной поверхностью

Дополнительные советы от специалистов:

• Для того чтобы выполнить нагрев площади около 40-60 квадратов, установка должна иметь большие габаритные размеры и двойные стенки, выложенные качественным керамическим печным кирпичом. Для того чтобы такая конструкция прогрелась, в среднем потребуется от 60 до 120 минут;
• Для небольшого дачного домика метражом около 10-20 квадратных метров, подойдёт более миниатюрная модель. Такой вариант имеет высокую степень экономичности и быстро прогревается (в течение 30-50 минут).

Технологический процесс

Для того чтобы сложить угловые печи камины для дачи, необходимо воспользоваться одной из уже готовых и проверенных временем технологий. Например, конструкция сложенная по Григорьеву, предполагает наличие у одной печной установки сразу двух топочных камер. Они располагаются в различных плоскостях ( печная топка размещается в одной из боковых частей, в то время как каминная- располагается прямо по центру всей конструкции). Варочную поверхность, как правило, скрывают, а наличие двух топочных камер позволяет наслаждаться горящим пламенем с любого ракурса при нахождении в помещении.

Важно: при выполнении кладки печи по такой схеме, необходимо знать, что топки могут работать как одновременно, так и по отдельности. Для вывода газов и других продуктов горения используется единая дымоходная труба

Для этого оба канала необходимо объединить в верхней части, после чего перекрыть задвижками. Габаритные размеры агрегата составляют 1270 на 890 миллиметров.

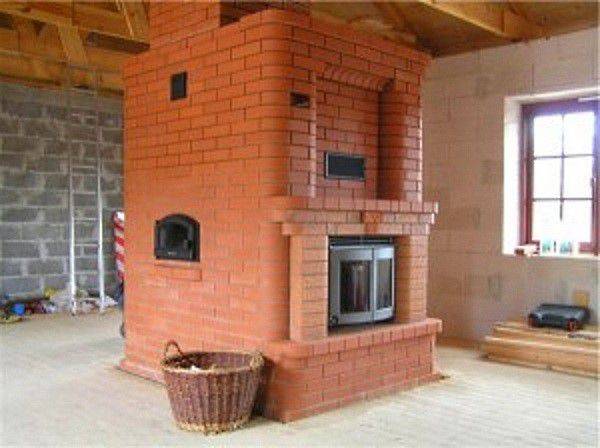

Пошаговое руководство сборки кирпичной печи-камина

Пошаговое руководство сборки кирпичной печи-камина

Схема с замерами кирпичной конструкции

Схема с замерами кирпичной конструкции

Конструкция Шведской печи в разрезе

Конструкция Шведской печи в разрезе

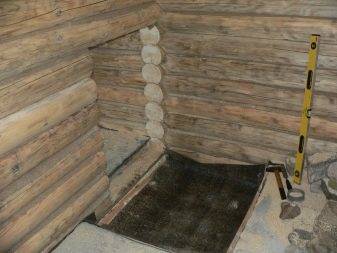

Подготовка фундамента

На первом этапе нам понадобится обязательная установка дополнительного фундамента. Для того чтобы данный процесс не вызвал сложностей, вам понадобится следующая инструкция:

1. Выполните разметку, таким образом, чтобы он не объединялся с основным фундаментом постройки;
2. Согласно размерам печи, необходимо выкопать котлован (он должен иметь глубину равную первому фундаменту строения). Для небольших домов можно использовать фундамент на мелкозаглубленной ленточной основе. Для этого его подземную часть необходимо углубить на расстояние не более чем 40-50 сантиметров;
3. Дно усыпается песком, толщина слоя которого должна составлять приблизительно 10-12 сантиметров. После чего заливают водой и хорошо утрамбовывают;
4. Выполняем опалубку: для этого используем доски или фанеру толщиной 25 миллиметров;
5. Для укладки арматуры используем пруток D8 или 12 (он должен иметь форму решётки размером 15 на 15 сантиметров). Если высота фундамента превышает 15 сантиметров, необходимо сделать двойную защиту арматурой, с верхней и нижней части. Для соединения прутков используется простая проволока;
6. Вымешиваем бетонный состав. Для этого выбираем марку цемента не ниже М250 и добавляем щебень и речной песок, в пропорции один к двум и к двум. Вода добавляется на глаз, так чтобы раствор напоминал по своей консистенции сметану средней густоты;
7. Раствор заливается в опалубку в один заход;

Схема сборки фундамента для кирпичных печей

Схема сборки фундамента для кирпичных печей

Вариация сборки фундамента

Вариация сборки фундамента

1. Фундамент необходимо уложить таким образом, чтобы он оставался ниже основного напольного перекрытия в среднем на 10-15 сантиметров. Самый последний слой нужно накрыть клеёнкой, предварительно хорошо выровняв. Приступать к выполнению кладки можно по прошествии 2-6 дней.

Видео в этой статье поможет вам боле детально и подробно ознакомиться с процессом подготовки дополнительного фундамента для печи.

Подготовка чертежа

Самый важный этап для возведения качественной печи в бане – это подготовка план-схемы, на которой следует отобразить:

1. Размеры конструкции.
2. Тип выбранной модели.
3. Расположение топки и выход для закладки дров.
4. Расположение и размеры дымохода.
5. Детали отсека для камней.

Все параметры необходимо заранее продумать, а затем перенести на бумагу. Во время работы стоит периодически просматривать чертежи, согласовывая свои действия.

При желании всегда можно воспользоваться услугами профессионального строителя, который оптимально составит чертеж. Перед началом работы также лучше посмотреть несколько видео-уроков, как правильно составлять качественный чертеж.

Какие существуют модели?

Такие домашние очаги бывают разных моделей и конструкций. В зависимости от размещения строят:

• угловые приборы;
• пристенные;
• основные.

Выпускаются готовые моноблочные варианты из чугуна. С ними меньше хлопот при установке. Но к такой раскаленной печке не приложишь руку. Да и тепло она отдает быстрее кирпича.

Размер конструкции рассчитывают исходя из параметров помещения, которое необходимо прогреть. Объем топки соотносится к объему комнаты, как 1:50, глубина — как 1:2, высота — 2:3. На практике сооружается конструкция 56 на 40 см для помещения 15 кв. м. Высота трубы дымохода не менее 4 метров. Для обеспечения нормальной тяги ее размещают на 30 см над уровнем крыши.

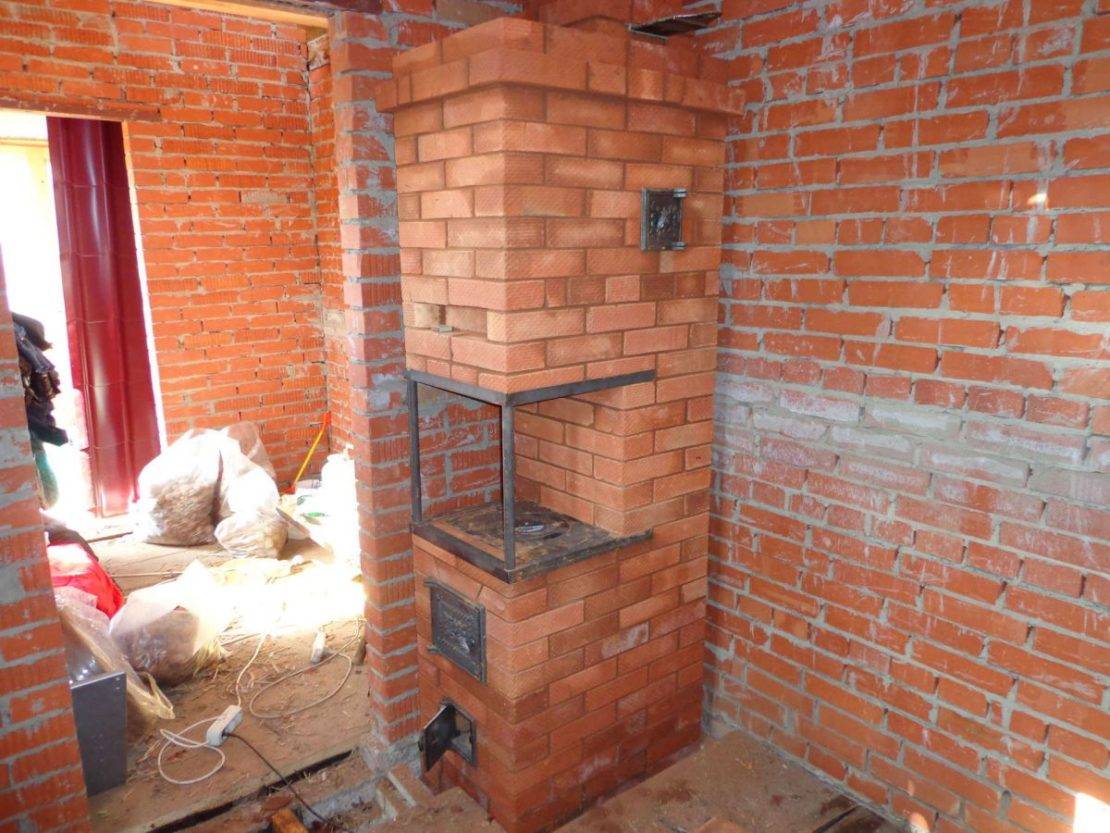

Обычная угловая конструкция на дровах

Перед началом строительства определитесь: для чего нужна печь? Для декоративного украшения интерьера выберите камин.

Для украшения и отопления помещения, для приготовления еды уместно поискать варианты с топкой, варочной поверхностью или духовкой.

Преимущество угловой печи — компактность, минус — в том, что она обогревает не только внутренние, но и внешние стены

Это свойство желательно принять во внимание, выбирая место для размещения конструкции

Самая популярная схема прибора — по проекту В. Григорьева и Г. Резникова. Устройство и его принцип работы прост: топочная камера и камин размещаются один над другим. Общий дымовой канал выводит продукты горения наружу.

Печи с камином длительного горения

Специальная конструкция обеспечивает медленное тление, появление небольшого количества золы, экономное использование дров. Главное преимущество прибора — отдача тепла на протяжении 6 часов. При комбинации с водяным отоплением конструкция легко обогреет загородный дом зимой.

Печи длительного горения бывают чугунными, кирпичными, чугунно-кирпичными, готовыми или самодельными.

Устройство прибора простое: поддувало, топочная камера, два дымовых канала, один из них с заглушкой. Такая конструкция обеспечивает длительное горение, равномерное прогорание и малое количество золы. В качестве топлива в устройствах используют дрова, уголь или пеллеты.

Кирпичные печи

Несмотря на то, что камины для дома набирают популярность, обычные кирпичные печи не выходят из эксплуатации. Сегодня можно выбрать разные виды кирпичных печей для дома на дровах, которые не сложно выложить своими руками. Потребуется терпение и умение владеть инструментом, читать чертежи, но с некоторыми моделями справится начинающий мастер. Рассмотрим самые востребованные типы устройств.

Печь Малышка

Эта модель заменит камин с воздушным отоплением в доме временного проживания или небольшом строении постоянного жительства. Скромные габариты прибора не снижают его качественных характеристик – печка прогреет комнаты, позволит приготовить еду и при этом не занимает много места.

После обустройства конструкции, рядом с топкой выстилается лист металла с заходом на кирпич до высоты дверцы поддувала. Зоны стыков с полом обшиваются плинтусом, чтобы при высыхании раствора из нижних слоев не сыпался песок. Затем выполняется пробная растопка бумагой, печка просушивается в течение 7 дней.

Финишное оштукатуривание и отделка выполняются после запуска и работы печи в течение 3 месяцев. Конструкция осядет и примет свой постоянный вид. Дымоход встраивается в коренную трубу, если в доме уже выложена печка, если нет, выкладывается новый дымоход с выведением на улицу через перекрытия чердака и крышу.

Характеристики:

• производительность 1210 Вт;
• одна конфорка на варочной панели;
• туннель дымохода 100х100 мм;
• высота до трубы 72,5 мм;
• ширина 50,5 см;
• глубина топочной камеры 73,7 см;
• масса до 370 кг;
• КПД до 75%.

Для выкладки потребуется некоторое количество материалов:

• 62 шт. красного кирпича;
• 37 шт. шамотного кирпича ША-8.

В зависимости от формата устройства пригодится стеклянная дверца для топки, чугунная для поддувальной камеры, колосник, плита с конфоркой, задвижка для дымохода, лист металла.

Печь Кроха

Это современные печи для отопления дома, которые пригодятся в качестве основного или резервного источника тепла для строений небольшого формата. Простая конструкция и небольшие размеры – плюсы, а отапливает устройство дома до 20 м2, работает в автономном режиме и не требует подключения к сети питания.

Особенность конструкции в хорошем прогреве низа и размещении «колпака» в верхней части. Такой «колпак» замедляет остывание устройства и увеличивает срок сохранения тепловой энергии в доме. В системе есть летний ход для растопки летом, когда не нужно много тепла. Прибор различается по трем типам вариантов, из которых чаще всего применяется улучшенный с расположением варочной плиты и топки с одной стороны – торцевой.

Топливная камера выкладывается шамотным кирпичом, в качестве энергоносителя применяется торф, уголь, дрова, брикетированное топливо. Нижний ярус выкладывается с выступом на 30 мм по всему периметру устройства – это визуальное деление на топливную и воздушно-газовую части. В верхнем отсеке размещаются каналы для циркуляции нагретого воздуха. Дверца оснащена жаропрочным стеклом, поэтому Кроху допустимо использовать как камин с воздушным отоплением.

Технические характеристики:

• производительность при одной топке 1760 Вт;
• производительность при трехразовой топке 2940 Вт;
• одноконфорочная панель;
• сечение внутреннего туннеля дымохода 100х100 мм;
• высота до трубы 203 см;
• ширина /длина базового основания 640х770 мм;
• размер глубины топочной камеры 74,6 см;
• масса до 1280 кг;
• КПД до 75%.

Для выкладки печи потребуется:

• 352 шт. красного кирпича (без учета дымохода);
• В том числе 124 шт. фигурного красного кирпича;
• 21 шт. шамотного кирпича ША-8.

В зависимости от формата устройства пригодится стеклянная дверца для топки, чугунная для поддувальной камеры, колосник, плита с конфоркой, задвижка для дымохода, стальные уголки и лист металла.

Печь Шведка

Конструкция с варочной панелью, духовкой, способная обогреть дом до 45 м2. Показатели следующие:

• производительность при двухразовой топке до 4600 Вт;
• размер туннеля дымохода 100х250 мм;
• высота до трубы 201,7 см;
• ширина /длина базового основания 1280х890 мм;
• размер глубины топочной камеры 50 см;
• масса до 2920 кг;
• КПД до 75%.

Также печка Шведка может дополняться варочной панелью на 2 конфорки, выкладка шамотного кирпича при наличии духовки требуется вокруг шкафа и топливной камеры. Возможна разная конструкция варочной камеры, все зависит от умений мастера.

Для выкладки конструкции пригодится почти 1000 красных кирпичей, 63 шт. шамотного кирпича, дверцы топочная, поддувальная, для зольника, колосники, плита с конфорками, духовой шкаф, металлические уголки, задвижки летнего и зимнего варианта, стальной лист.
